玻璃幕墙连接节点构造技术分析

合集下载

“挂轴式”玻璃幕墙横梁连接系统技术知识详解！

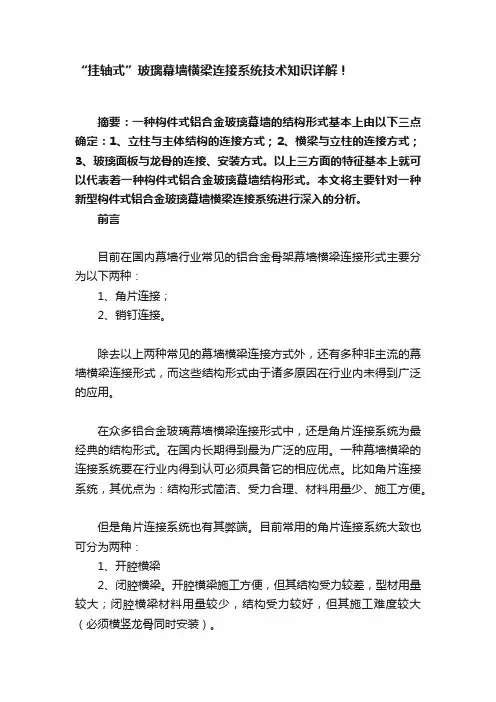

“挂轴式”玻璃幕墙横梁连接系统技术知识详解！摘要：一种构件式铝合金玻璃幕墙的结构形式基本上由以下三点确定：1、立柱与主体结构的连接方式；2、横梁与立柱的连接方式；3、玻璃面板与龙骨的连接、安装方式。

以上三方面的特征基本上就可以代表着一种构件式铝合金玻璃幕墙结构形式。

本文将主要针对一种新型构件式铝合金玻璃幕墙横梁连接系统进行深入的分析。

前言目前在国内幕墙行业常见的铝合金骨架幕墙横梁连接形式主要分为以下两种：1、角片连接；2、销钉连接。

除去以上两种常见的幕墙横梁连接方式外，还有多种非主流的幕墙横梁连接形式，而这些结构形式由于诸多原因在行业内未得到广泛的应用。

在众多铝合金玻璃幕墙横梁连接形式中，还是角片连接系统为最经典的结构形式。

在国内长期得到最为广泛的应用。

一种幕墙横梁的连接系统要在行业内得到认可必须具备它的相应优点。

比如角片连接系统，其优点为：结构形式简洁、受力合理、材料用量少、施工方便。

但是角片连接系统也有其弊端。

目前常用的角片连接系统大致也可分为两种：1、开腔横梁2、闭腔横梁。

开腔横梁施工方便，但其结构受力较差，型材用量较大；闭腔横梁材料用量较少，结构受力较好，但其施工难度较大（必须横竖龙骨同时安装）。

本文将介绍一种新型的铝合金骨架玻璃幕墙横梁连接方式——“挂轴式玻璃幕墙横梁连接系统” （见图1）。

（图1）本系统由立柱、横梁、挂轴、卡件、自攻螺钉组成，结构形式简洁（见图2）。

其主要优点为：既采用闭腔横梁，又可以采取先安装立柱后安装横梁的施工工艺。

（图2）本文将对“挂轴式玻璃幕墙横梁连接系统”的安装工艺及其各方面的性能构造进行深入分析。

2 挂轴式玻璃幕墙横梁连接系统的安装实现过程第一步：在立柱上横梁连接位置加工出上下两个孔，两孔关于分格中心线对称（见图3）。

（图3）第二步：将立柱安装调试完毕。

第三步：将横梁置于其安装位置（见图4）。

（图4）第四步：将挂轴穿过立柱上的孔并穿入横梁的槽口中（见图5）。

玻璃幕墙设计与结构分析

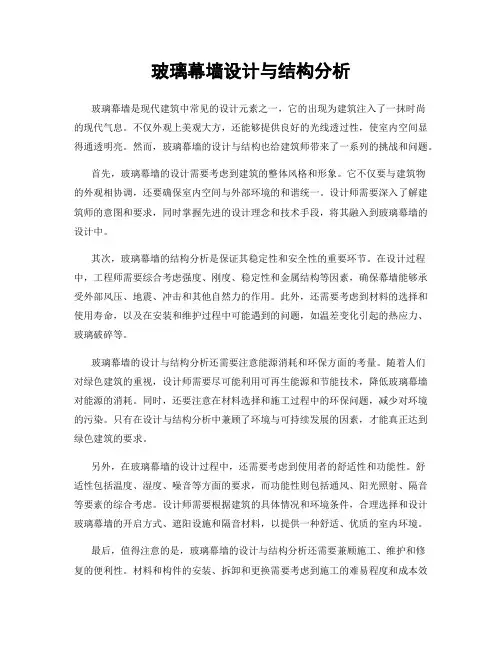

玻璃幕墙设计与结构分析玻璃幕墙是现代建筑中常见的设计元素之一，它的出现为建筑注入了一抹时尚的现代气息。

不仅外观上美观大方，还能够提供良好的光线透过性，使室内空间显得通透明亮。

然而，玻璃幕墙的设计与结构也给建筑师带来了一系列的挑战和问题。

首先，玻璃幕墙的设计需要考虑到建筑的整体风格和形象。

它不仅要与建筑物的外观相协调，还要确保室内空间与外部环境的和谐统一。

设计师需要深入了解建筑师的意图和要求，同时掌握先进的设计理念和技术手段，将其融入到玻璃幕墙的设计中。

其次，玻璃幕墙的结构分析是保证其稳定性和安全性的重要环节。

在设计过程中，工程师需要综合考虑强度、刚度、稳定性和金属结构等因素，确保幕墙能够承受外部风压、地震、冲击和其他自然力的作用。

此外，还需要考虑到材料的选择和使用寿命，以及在安装和维护过程中可能遇到的问题，如温差变化引起的热应力、玻璃破碎等。

玻璃幕墙的设计与结构分析还需要注意能源消耗和环保方面的考量。

随着人们对绿色建筑的重视，设计师需要尽可能利用可再生能源和节能技术，降低玻璃幕墙对能源的消耗。

同时，还要注意在材料选择和施工过程中的环保问题，减少对环境的污染。

只有在设计与结构分析中兼顾了环境与可持续发展的因素，才能真正达到绿色建筑的要求。

另外，在玻璃幕墙的设计过程中，还需要考虑到使用者的舒适性和功能性。

舒适性包括温度、湿度、噪音等方面的要求，而功能性则包括通风、阳光照射、隔音等要素的综合考虑。

设计师需要根据建筑的具体情况和环境条件，合理选择和设计玻璃幕墙的开启方式、遮阳设施和隔音材料，以提供一种舒适、优质的室内环境。

最后，值得注意的是，玻璃幕墙的设计与结构分析还需要兼顾施工、维护和修复的便利性。

材料和构件的安装、拆卸和更换需要考虑到施工的难易程度和成本效益，同时还要确保在维护和修复过程中尽量减少对其他部件的影响。

这对于建筑主体的整体性和寿命的延长至关重要。

综上所述，玻璃幕墙的设计与结构分析是一个综合性的课题，涉及到建筑的外观、结构、材料、能源、环境、舒适性、功能性和施工维护等多个方面。

精巧的钢结构连接——点支式玻璃幕墙多图赏析

精巧的钢结构连接——点支式玻璃幕墙多图赏析点支式玻璃幕墙是一种以精巧的钢连接构件（一般为不锈钢）以点支承的方式（每块玻璃为四点固定最为常见）将无框安全玻璃与内部或外部的支撑结构固定在一起的一种玻璃幕墙结构系统。

德国柏林索尼中心的点支式玻璃幕墙建筑师：海墨特·扬（Helmut Jahn）点支式全玻幕墙玻璃面板固定的形式点支式全玻幕墙面板固定的形式常有以下三种：钻孔固定式：玻璃钻孔后以金属结构件固定，通过特殊的金属驳接爪固定于背后支撑结构上，即常称的DPG（Dot Pointed Glass）方式，这也是国内点支式全玻幕墙采用最多的模式。

图1 不同的开孔式点支玻璃构造示意图各种接驳金属件上海东方艺术中心建筑师：保罗.安德鲁钢管结构支承的异形点支式玻璃幕墙，不锈钢支承头隐藏于夹层玻璃中，远看幕墙如同全隐框胶粘玻璃幕墙。

夹固式点支幕墙的典型示意图采用夹固式的点支玻璃幕墙最大的优点在于玻璃无需钻孔，避免了玻璃开孔后的应力集中，简化了施工程序，降低了成本。

这种模式更为适合中空玻璃面板，避免两片玻璃穿孔及孔周圈的密封，减少中空玻璃失效的几率。

法国巴黎德方斯新区某建筑特殊的金属夹固件形成了玻璃幕墙的特殊肌理。

（本建筑幕墙应该是传统框架式玻璃幕墙夹固件的构造，虽然从受力特征上不属于点支承玻璃幕墙，但作为夹固件的形式可以参考。

）不同形式的点支式玻璃幕墙面板固定形式示意图点支式玻璃幕墙的玻璃面板的划分形式从理论上讲可以有多种选择，考虑到经济投入，实际中一般多为横平竖直的矩形，偶尔也有一些其他规则的形式如菱形、三角形。

某建筑呈菱形布置的玻璃面板（钢管柱体支撑结构）匈牙利布达佩斯某建筑双层幕墙外层（非密闭）的点支式三角形玻璃板块及菱形钢管支承网架点支式玻璃幕墙支撑结构形式点支式玻璃幕墙根据其背后支撑结构的形式大致可分为以下类型：点支式玻璃幕墙支撑结构形式示意图（由左-右，由上-下分别为：玻璃肋、柱体、桁架、索网、拉杆、索杆、索桁架支承结构）(1)玻璃肋板支承式：以玻璃肋板作为支撑结构。

幕墙结构体系总结及分析

二、产品概论及设计原则
产品概论
远大公司自成立以来，经过不断的开发研制，幕墙产品已经系列化、多元化。从简单经济的框架幕墙到高性能单元幕墙以及当代国际上最先进的双层幕墙，都在实际工程中有过广泛的应用。研究所开发的几种幕墙其结构都有独到之处，其结构成熟，性能优越，均能达到很高的性能指标。此外，各公司技术部发出多种结构形式，也有很高的技术含量。
该结构的缺点是成本较高，且不能用于弯弧幕墙。
为降低成本，可将“等片”合中空改为“大小片”合中空，也可将横竖框尺寸适当减小（图11）。但此结构必须横竖框同时安装，现场施工的精度和速度有一定影响。
成本分析
为了更好的比较以上结构的经济性，特制作下列表格以供参考。
直接费总差价分析表
序号
材料
参考用量（KG、延米或数量）
幕墙结构体系总结及分析
主题词：幕墙、结构设计、节点、成本
一、引言
四十年代末，在一些发达国家，由于兴建高层建筑的需要和塔式起重机的出现，在减轻围护墙体方面取得了巨大发展。开始以无数高度工业化的模数化的轻金属，玻璃预制单元镶嵌或悬挂在框架结构外，作为围护墙体，由于它大片连续，不承受荷载，质轻如幕，故称幕墙。现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。幕墙作为建筑的重要部分，其结构设计尤为关键。因为它几乎含概了幕墙设计的所有内容。优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。这也是业主与承建商共同关心的问题。本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择基本结构提出了一些建议。
按不同的分类方法幕墙可分为下几种
1．按装饰材料可分为玻璃幕墙、金属幕墙、石材幕墙、驳接幕墙。
2．按装饰形式可分为明框幕墙、半隐幕墙和全隐幕墙。

玻璃幕墙工艺构造(单元式幕墙)、高清节点图[优质文档首发]

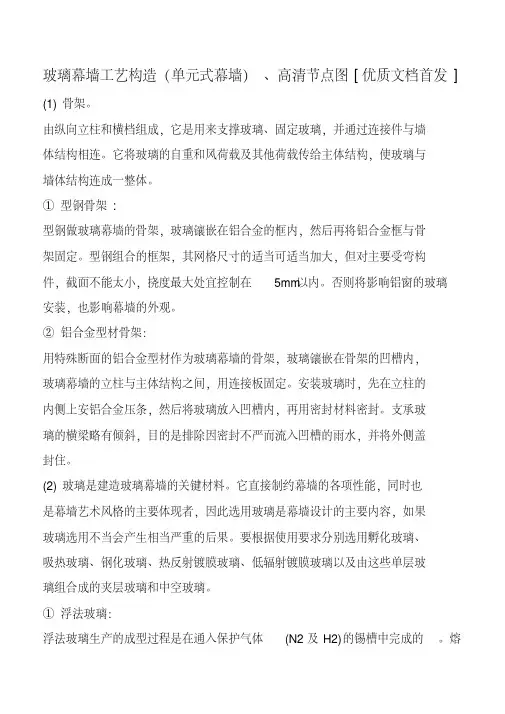

玻璃幕墙工艺构造（单元式幕墙）、高清节点图[优质文档首发] (1)骨架。

由纵向立柱和横档组成，它是用来支撑玻璃、固定玻璃，并通过连接件与墙
体结构相连。

它将玻璃的自重和风荷载及其他荷载传给主体结构，使玻璃与
墙体结构连成一整体。

①型钢骨架:
型钢做玻璃幕墙的骨架，玻璃镶嵌在铝合金的框内，然后再将铝合金框与骨
架固定。

型钢组合的框架，其网格尺寸的适当可适当加大，但对主要受弯构
件，截面不能太小，挠度最大处宜控制在5mm以内。

否则将影响铝窗的玻璃安装，也影响幕墙的外观。

②铝合金型材骨架：
用特殊断面的铝合金型材作为玻璃幕墙的骨架，玻璃镶嵌在骨架的凹槽内，
玻璃幕墙的立柱与主体结构之间，用连接板固定。

安装玻璃时，先在立柱的
内侧上安铝合金压条，然后将玻璃放入凹槽内，再用密封材料密封。

支承玻
璃的横梁略有倾斜，目的是排除因密封不严而流入凹槽的雨水，并将外侧盖
封住。

(2)玻璃是建造玻璃幕墙的关键材料。

它直接制约幕墙的各项性能，同时也
是幕墙艺术风格的主要体现者，因此选用玻璃是幕墙设计的主要内容，如果
玻璃选用不当会产生相当严重的后果。

要根据使用要求分别选用孵化玻璃、
吸热玻璃、钢化玻璃、热反射镀膜玻璃、低辐射镀膜玻璃以及由这些单层玻
璃组合成的夹层玻璃和中空玻璃。

①浮法玻璃：
浮法玻璃生产的成型过程是在通入保护气体(N2及H2)的锡槽中完成的。

熔。

幕墙结构体系总结及分析

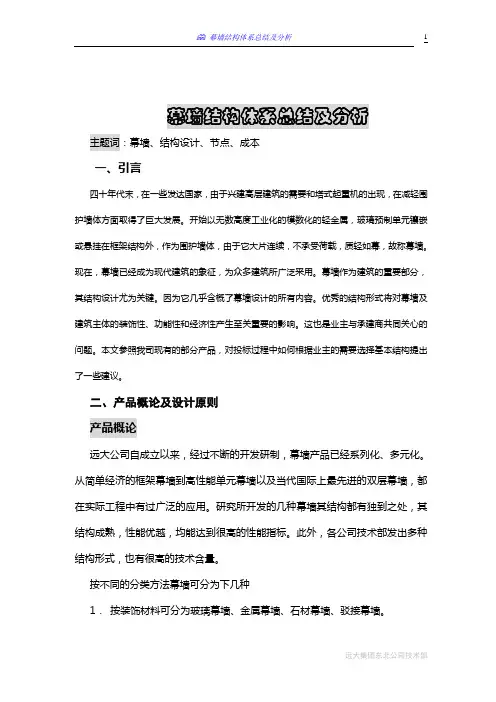

幕墙结构体系总结及分析主题词：幕墙、结构设计、节点、成本一、引言四十年代末，在一些发达国家，由于兴建高层建筑的需要和塔式起重机的出现，在减轻围护墙体方面取得了巨大发展。

开始以无数高度工业化的模数化的轻金属，玻璃预制单元镶嵌或悬挂在框架结构外，作为围护墙体，由于它大片连续，不承受荷载，质轻如幕，故称幕墙。

现在，幕墙已经成为现代建筑的象征，为众多建筑所广泛采用。

幕墙作为建筑的重要部分，其结构设计尤为关键。

因为它几乎含概了幕墙设计的所有内容。

优秀的结构形式将对幕墙及建筑主体的装饰性、功能性和经济性产生至关重要的影响。

这也是业主与承建商共同关心的问题。

本文参照我司现有的部分产品，对投标过程中如何根据业主的需要选择基本结构提出了一些建议。

二、产品概论及设计原则产品概论远大公司自成立以来，经过不断的开发研制，幕墙产品已经系列化、多元化。

从简单经济的框架幕墙到高性能单元幕墙以及当代国际上最先进的双层幕墙，都在实际工程中有过广泛的应用。

研究所开发的几种幕墙其结构都有独到之处，其结构成熟，性能优越，均能达到很高的性能指标。

此外，各公司技术部发出多种结构形式，也有很高的技术含量。

按不同的分类方法幕墙可分为下几种1．按装饰材料可分为玻璃幕墙、金属幕墙、石材幕墙、驳接幕墙。

2．按装饰形式可分为明框幕墙、半隐幕墙和全隐幕墙。

3．按安装形式可分为框架幕墙（包括小单元幕墙）、半单元幕墙和单元幕墙。

4．按装饰规格及工程成本可分为经济幕墙、普通幕墙、高性能幕墙及双层动态幕墙。

设计原则按有关规范，建筑幕墙采用以概率理论为基础的极限状态设计方法，用分项系数的设计表达式进行计算。

其结构设计的标准是在正常荷载作用下不产生损坏，在这种情况下，幕墙处于弹性状态。

其中玻璃的安全度K=2.5；铝板的安全度K=2.0，花岗岩的安全度K=3.0，铝材的安全度K=1.8。

幕墙应按围护结构进行设计。

幕墙的主要构件应悬挂在主体结构上，幕墙在进行结构设计计算时，不应考虑分担主体结构所承受的荷载和作用，只应考虑承受施加于其上的荷载与作用。

浅析节能玻璃幕墙的节点设计

浅析节能玻璃幕墙的节点设计
一、玻璃幕墙的节点分类
节能玻璃幕墙的节点设计主要分为以下几种类型：
1. 压条固定型节点：采用铝合金压条压紧玻璃，压条与主龙骨直接连接。

2. 外开窗型节点：窗扇与主龙骨连接，窗扇与窗框之间采用密封胶条密封。

3. 投影式节点：主龙骨向外凸出，边框一侧的玻璃被挡在主龙骨外面。

二、节点设计要考虑的因素
1. 玻璃的选择：玻璃是玻璃幕墙的主要组成部分，节点设计要根据玻璃的性能选择合适的连接方式和密封材料。

2. 结构的稳定性：节点设计要确保玻璃幕墙的整体结构稳定，能够承受风荷载和自重等外力。

3. 密封性能：节点设计要保证玻璃幕墙的水密性、气密性和隔热性能，防止冷热桥效应和漏水等问题。

4. 施工和维护的便捷性：节点设计要考虑到施工和维护的便捷性，简化施工过程，减少维护成本。

三、节点设计的优化措施
1. 密封胶选择：选择高性能的密封胶材料，确保玻璃与龙骨之间的密封性能。

2. 保温隔热：采用断桥铝合金或隔热铝型材，减少冷热桥效应，提高节能效果。

3. 考虑窗户的防火要求：根据建筑物的防火要求，选择合适的窗户材料和连接方式。

4. 动态承载能力：考虑到玻璃幕墙的动态荷载，如风荷载和地震荷载，进行结构设计和节点连接的优化。

节能玻璃幕墙的节点设计是保证玻璃幕墙建筑物理性能和外观效果的关键，需要考虑到玻璃材料的选择、结构稳定性、密封性能和施工维护的便捷性等因素。

通过选择合适的节点类型和优化设计措施，可以提高节能玻璃幕墙的性能和使用寿命，实现建筑节能环保的目标。

玻璃幕墙结构节点设计要点分析与探讨

玻璃幕墙结构节点设计要点分析与探讨发表时间：2019-03-18T16:15:43.923Z 来源：《建筑模拟》2018年第36期作者：张均建[导读] 本文结合工程实例，对建筑外墙玻璃幕墙节点设计要点进行了分析与探讨，以供同仁参考。

张均建中山中瑞建筑装饰工程有限公司摘要：本文结合工程实例，对建筑外墙玻璃幕墙节点设计要点进行了分析与探讨，以供同仁参考。

关键词：建筑外墙；玻璃幕墙；节点设计；要点探讨一、前言随着我国城镇化建设的快速发展，城市建筑在功能性、实用性和节能环保等方面的要求越来越突出，建筑幕墙的出现则正好满足了很多使用功能的需求。

建筑幕墙的形式与功能的多样性使得建筑具有了更多的美观和实用效用，因此，建筑幕墙的使用越来越广泛。

笔者曾负责某项目外墙装饰设计，该项目为框架-剪力墙结构，抗震烈度为7度，耐火等级二级。

外墙装饰设计主要为玻璃幕墙、铝板幕墙、石材幕墙及铝单板雨篷、铝合金拉网板（装饰性构件）。

幕墙最大高度108.520m，铝合金拉网板装饰构件最大高度118.520m。

幕墙结构设计安全等级二级，使用年限25年。

下面就对该项目幕墙节点设计要点进行分析与探讨，以供同仁参考。

二、建筑幕墙结构设计基本原则建筑幕墙主要构件应悬挂在主体结构上，斜墙和玻璃屋顶可悬挂或支承在主体结构上。

幕墙应按围护结构设计，不承受主体结构的荷载和地震作用。

幕墙及其连接件应有足够的承载力、刚度和相对于主体结构的位移能力，避免在荷载、地震和温度作用下产生破坏和过大的变形，妨碍使用。

非抗震设计的幕墙，在风力作用下其玻璃不应破碎，且连接件应有足够的位移能力使幕墙不破损，不脱落。

抗震设计的幕墙在常遇地震作用下玻璃不应产生破损；在设防烈度地震下经修理后幕墙仍可使用；在罕遇地震作用下幕墙骨架不应脱落。

幕墙构件设计时，应考虑在重力荷载、风荷载、地震作用、温度作用和主体结构位移影响下的安全性。

三、玻璃幕墙结构节点设计要点（1）幕墙整体设计要点。

钢结构点支撑玻璃幕墙施工技术解析

钢结构点支撑玻璃幕墙施工技术解析摘要：本文介绍了钢结构点支撑玻璃幕墙的施工概况和步骤，指出了其施工过程中的注意事项和质量要点，希望可为同行提供参考。

关键词：钢结构；支撑点；玻璃幕墙；施工技术引言玻璃幕墙在近数十年来，发展迅速，已经开始走向成熟。

钢结构点支撑玻璃幕墙施工简单、风格时尚，施工完成后，建筑视野相当开阔，具有强烈的艺术感，目前已经在高档楼宇中得到广泛应用。

钢结构点支撑玻璃幕墙主要由玻璃面板、驳接系统以及钢支撑结构组成。

一、钢结构点支撑玻璃幕墙的施工准备及加工1、施工准备根据设计图纸，对材料的相关参数进行确认，选择合格的供应商。

材料在进入施工场地时，要对选购的材料进行检查，包括材料的型号、外观、规格、材质、性能检查报告及出厂合格证等，对于不满足相关国家标准的材料不得进场，达不到设计要求的不得使用;安装设备及器具是确保工程顺利完成的基础，对于采购的器具，要有产品合格证明文件，并确保器具的加工精度。

同时，器具要定期进行保养和维护，确保其良好的使用性能；在钢结构点支撑式玻璃幕墙施工过程中，对于常用的机械设备。

如吊塔、井架、外用电梯、电钻、电动葫芦、钢尺、电焊机等要及时进行清点和管理，避免由于工具的缺失导致工期的延误。

2、加工阶段玻璃在加工过程中，要控制其偏差不得超过允许的范围;在开孔时，定位工作要做好，确保孔径和孔位的精度，孔的边缘不得存在毛刺。

在对幕墙构件进行加工时，杆件端头倾斜度许用偏差控制在15°以内，根据《铆钉用通孔》规范的要求，对铆钉的尺寸偏差进行控制根据《建筑设计规范》的相关规定，对幕墙进行设计，需要在幕墙单元间设置伸缩缝;在地震力的作用下，单元和主体间连接件的受力会进行变动调节，因此要对构件厚度进行选择，对玻璃起到很好的缓冲作用，防止相互撞裂，在强烈的振动下出现拉裂，并且选择恰当的耐候胶。

二、钢结构点支撑玻璃幕墙施工的注意事项1、校准与处理埋件时要注意的事项安装玻璃幕墙前要测量建筑物主体结构，测量放线，根据施工控制线校准预备的埋件，如果勘测到位置不佳、或者遗漏的埋件，最好按照设计处理。
