逻辑板原理讲解视显光电
逻辑板坏的故障现象
逻辑板坏的故障现象以及维修方法逻辑板是由屏厂家和屏配套提供的，目前主要的逻辑板生产商有视显光电。
逻辑板也叫:屏驱动板,中心控制板，TCON板。
逻辑板的作用是把数字板送来的LVDS输入信号，（输入信号包含RGB数据信号、时钟信号和控制信号三大类。
）通过逻辑板处理后，LVDS信号把以并行方式输入的TTL电平RGB数据信号转换成能驱动液晶屏的LVDS信号后，直接送往液晶面板侧的LVDS接收芯片，驱动液晶屏显示图像。
逻辑板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
逻辑板的典型故障是：无图像，屏幕垂直方向有断续的彩色线条，也无字符（这一点很重要）。
可以测试上屏电压，5V或12V看屏型号而定。
再测试LVDS输出接口上的电压看静态和动态两种情况是否变化，若不变化基本可判断在逻辑板上出现故障，（测量时要用指针万用表，可以看到表针有轻微的抖动，一般在左右），有条件的话拿一块一样的逻辑板进行代换最为可靠，只要格式和上屏电压一样都可以代换，以便我们找到确认故障点。
从主板到逻辑板的LVDS线都有一定规律，边上红色的是电源正极，黑线一般为电源负极，绞在一起的是LVDS信号线，:（4对——单6位；5对——单8位；8对——双6位；10对——双8位），现在有的逻辑板和屏是连在一起的，称之X+C一体式，一般为32寸以下屏，32寸以上屏一般由X+C分离式构成（小屏主要是由成本综合考虑）由于技术和精密特点一般不好维修，如果原理吃透，加上焊接技术过硬，维修逻辑板也不是神话！逻辑板的损坏会造成屏不能正常显示图像，当然也没有菜单显示，但按键和遥控是起作用的（记住这一点）。
逻辑板与屏连接线接触不良的花屏中间图像夹杂很多细小的彩点，可以插拔线来确认；逻辑板与屏都可引起图像花屏，但是逻辑板的花屏与屏产生的花屏是有区别的，逻辑板的花屏表现为上下有规则的花屏，我们可以改变信号源或改变4:3模式来确认。
逻辑板维修总结（检修思路）1。
逻辑板的工作原理

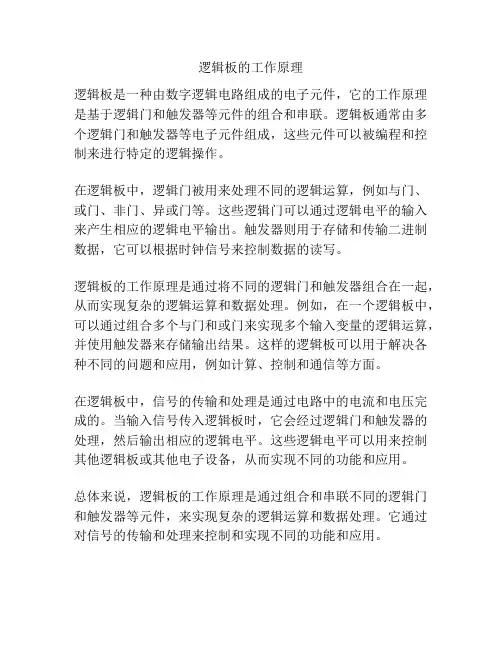

逻辑板的工作原理
逻辑板是一种由数字逻辑电路组成的电子元件，它的工作原理是基于逻辑门和触发器等元件的组合和串联。
逻辑板通常由多个逻辑门和触发器等电子元件组成，这些元件可以被编程和控制来进行特定的逻辑操作。
在逻辑板中，逻辑门被用来处理不同的逻辑运算，例如与门、或门、非门、异或门等。
这些逻辑门可以通过逻辑电平的输入来产生相应的逻辑电平输出。
触发器则用于存储和传输二进制数据，它可以根据时钟信号来控制数据的读写。
逻辑板的工作原理是通过将不同的逻辑门和触发器组合在一起，从而实现复杂的逻辑运算和数据处理。
例如，在一个逻辑板中，可以通过组合多个与门和或门来实现多个输入变量的逻辑运算，并使用触发器来存储输出结果。
这样的逻辑板可以用于解决各种不同的问题和应用，例如计算、控制和通信等方面。
在逻辑板中，信号的传输和处理是通过电路中的电流和电压完成的。
当输入信号传入逻辑板时，它会经过逻辑门和触发器的处理，然后输出相应的逻辑电平。
这些逻辑电平可以用来控制其他逻辑板或其他电子设备，从而实现不同的功能和应用。
总体来说，逻辑板的工作原理是通过组合和串联不同的逻辑门和触发器等元件，来实现复杂的逻辑运算和数据处理。
它通过对信号的传输和处理来控制和实现不同的功能和应用。
液晶屏逻辑板原理

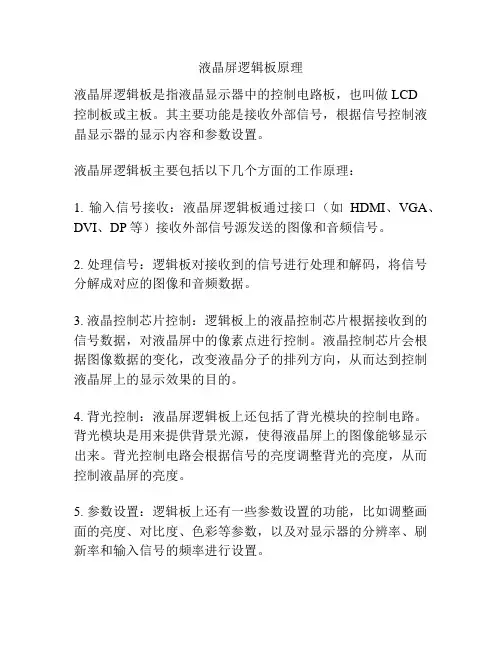

液晶屏逻辑板原理
液晶屏逻辑板是指液晶显示器中的控制电路板，也叫做LCD
控制板或主板。
其主要功能是接收外部信号，根据信号控制液晶显示器的显示内容和参数设置。
液晶屏逻辑板主要包括以下几个方面的工作原理：
1. 输入信号接收：液晶屏逻辑板通过接口（如HDMI、VGA、DVI、DP等）接收外部信号源发送的图像和音频信号。
2. 处理信号：逻辑板对接收到的信号进行处理和解码，将信号分解成对应的图像和音频数据。
3. 液晶控制芯片控制：逻辑板上的液晶控制芯片根据接收到的信号数据，对液晶屏中的像素点进行控制。
液晶控制芯片会根据图像数据的变化，改变液晶分子的排列方向，从而达到控制液晶屏上的显示效果的目的。
4. 背光控制：液晶屏逻辑板上还包括了背光模块的控制电路。
背光模块是用来提供背景光源，使得液晶屏上的图像能够显示出来。
背光控制电路会根据信号的亮度调整背光的亮度，从而控制液晶屏的亮度。
5. 参数设置：逻辑板上还有一些参数设置的功能，比如调整画面的亮度、对比度、色彩等参数，以及对显示器的分辨率、刷新率和输入信号的频率进行设置。
总的来说，液晶屏逻辑板主要是通过接收、处理和控制信号来实现液晶屏的显示功能。
它起到了将外部信号转化成显示内容并控制显示效果的作用。
逻辑板的原理

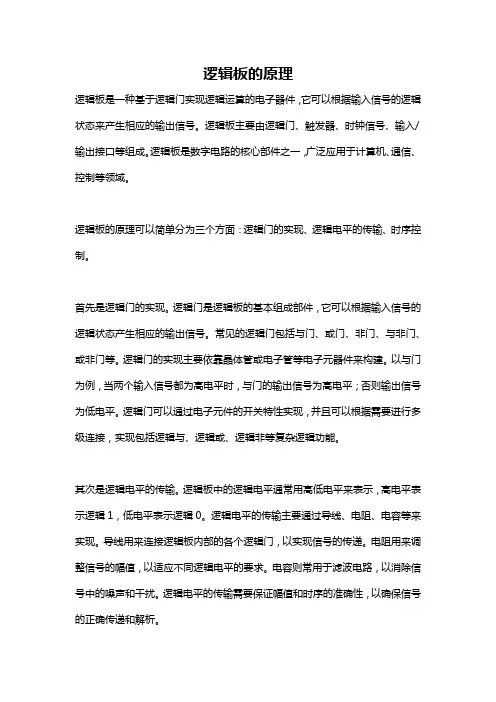

逻辑板的原理逻辑板是一种基于逻辑门实现逻辑运算的电子器件，它可以根据输入信号的逻辑状态来产生相应的输出信号。
逻辑板主要由逻辑门、触发器、时钟信号、输入/输出接口等组成。
逻辑板是数字电路的核心部件之一，广泛应用于计算机、通信、控制等领域。
逻辑板的原理可以简单分为三个方面：逻辑门的实现、逻辑电平的传输、时序控制。
首先是逻辑门的实现。
逻辑门是逻辑板的基本组成部件，它可以根据输入信号的逻辑状态产生相应的输出信号。
常见的逻辑门包括与门、或门、非门、与非门、或非门等。
逻辑门的实现主要依靠晶体管或电子管等电子元器件来构建。
以与门为例，当两个输入信号都为高电平时，与门的输出信号为高电平；否则输出信号为低电平。
逻辑门可以通过电子元件的开关特性实现，并且可以根据需要进行多级连接，实现包括逻辑与、逻辑或、逻辑非等复杂逻辑功能。
其次是逻辑电平的传输。
逻辑板中的逻辑电平通常用高低电平来表示，高电平表示逻辑1，低电平表示逻辑0。
逻辑电平的传输主要通过导线、电阻、电容等来实现。
导线用来连接逻辑板内部的各个逻辑门，以实现信号的传递。
电阻用来调整信号的幅值，以适应不同逻辑电平的要求。
电容则常用于滤波电路，以消除信号中的噪声和干扰。
逻辑电平的传输需要保证幅值和时序的准确性，以确保信号的正确传递和解析。
最后是时序控制。
逻辑板中的时序控制是确保信号按照正确的时序进行传输和处理的关键。
时序控制的核心是时钟信号，它规定了逻辑板中各个逻辑元件的工作节奏。
逻辑板中的时钟信号可以是固定频率的晶振信号，也可以是由其他模块产生的可编程时钟信号。
时钟信号通过触发器等元件的控制，驱动逻辑板中的逻辑门进行开关操作，从而实现各种逻辑运算。
时序控制还可以通过寄存器和状态机等高级逻辑单元来实现复杂的信号处理功能。
总结来说，逻辑板的原理包括逻辑门的实现、逻辑电平的传输和时序控制。
逻辑门通过电子元件的开关特性实现逻辑运算，逻辑电平通过导线、电阻、电容等实现信号的传递，时序控制通过时钟信号和触发器等元件实现信号的按时序处理。
逻辑板的原理

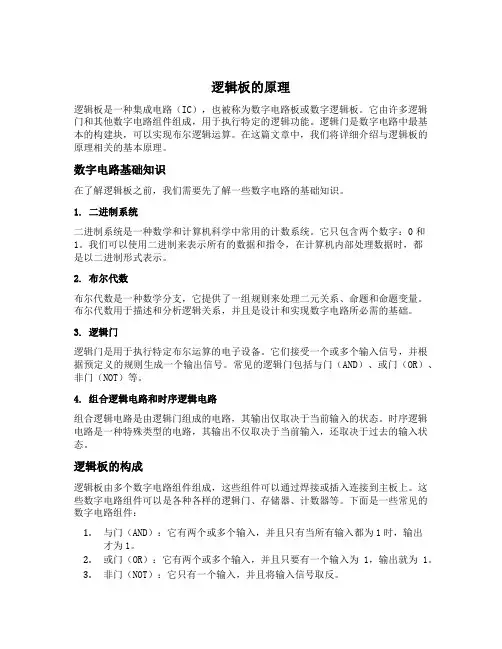

逻辑板的原理逻辑板是一种集成电路（IC），也被称为数字电路板或数字逻辑板。
它由许多逻辑门和其他数字电路组件组成，用于执行特定的逻辑功能。
逻辑门是数字电路中最基本的构建块，可以实现布尔逻辑运算。
在这篇文章中，我们将详细介绍与逻辑板的原理相关的基本原理。
数字电路基础知识在了解逻辑板之前，我们需要先了解一些数字电路的基础知识。
1. 二进制系统二进制系统是一种数学和计算机科学中常用的计数系统。
它只包含两个数字：0和1。
我们可以使用二进制来表示所有的数据和指令，在计算机内部处理数据时，都是以二进制形式表示。
2. 布尔代数布尔代数是一种数学分支，它提供了一组规则来处理二元关系、命题和命题变量。
布尔代数用于描述和分析逻辑关系，并且是设计和实现数字电路所必需的基础。
3. 逻辑门逻辑门是用于执行特定布尔运算的电子设备。
它们接受一个或多个输入信号，并根据预定义的规则生成一个输出信号。
常见的逻辑门包括与门（AND）、或门（OR）、非门（NOT）等。
4. 组合逻辑电路和时序逻辑电路组合逻辑电路是由逻辑门组成的电路，其输出仅取决于当前输入的状态。
时序逻辑电路是一种特殊类型的电路，其输出不仅取决于当前输入，还取决于过去的输入状态。
逻辑板的构成逻辑板由多个数字电路组件组成，这些组件可以通过焊接或插入连接到主板上。
这些数字电路组件可以是各种各样的逻辑门、存储器、计数器等。
下面是一些常见的数字电路组件：1.与门（AND）：它有两个或多个输入，并且只有当所有输入都为1时，输出才为1。
2.或门（OR）：它有两个或多个输入，并且只要有一个输入为1，输出就为1。
3.非门（NOT）：它只有一个输入，并且将输入信号取反。
4.异或门（XOR）：它有两个输入，并且只有当两个输入不相同时，输出才为1。
5.存储器：存储器用于存储数据和指令。
它可以是随机存取存储器（RAM）或只读存储器（ROM）等。
6.计数器：计数器用于计数和跟踪输入脉冲的数量。
7.多路选择器：多路选择器有多个输入和一个输出，根据控制信号选择其中一个输入作为输出。
逻辑板原理讲解-视显光电
目前电视已经从CRT 过渡到液晶,我们在卖场也很难买到CRT 电视了.所以液晶电视维修也是我们家电维修从业者必须要掌握的技能.而逻辑版〔也称TCON 板〕也是液晶电视电路的核心,而提起逻辑版板,不少人不了解,到底什么是TCON 板？今天特整理一下TCON 板的原理知识讲解,以TCL 液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例,希翼给大家带来匡助.一、什么是逻辑板〔TCON〕？TCON 板的英文是: timing controller 的缩写TCON 板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板,在液晶电视里的作用和CRT 中的视放板相当,但有本质的区别, 逻辑板不是一个纯粹的信号放大器,它输入是LVDS 格式信号,而不是RGB.逻辑板的作用是把数字板送来的LVDS 或者TTL 图象数据信号,时钟信号进行处理移位寄存器存储将图象数据信号,时钟信号转换成屏能够识别的控制信号行列信号RSDS 控制屏内的MOSFET 管工作而控制液晶份子的扭曲度..二、传统逻辑板电路主要由哪几部份组成？1.TCON IC<必须的〕2.GAMMA IC 〔必须的〕3.PM IC 〔必须的〕4.GPM IC〔OPTION>5.LEVEL SHIFT IC<GOA 屏专用〕三、传统液晶屏TCON 布局1.逻辑板与SOURCE 板分离2.TCON 板与SOURCE 板合并四自制逻辑板的几种实现架构1.主板+TCON 板+SOURCE 板TCON 板= TCON IC+PM IC+GAMMA IC自制TCON 板直接替换屏厂提供的TCON 板2.主板+SOURCE 板---比NO.1 成本低,但一屏一主板,主板组件多主板=SOC+ TCON IC+PM IC+GAMMA IC 或者主板=SOC 〔内置TCON〕+PM IC+GAMMA IC 3.主板+转接板+SOURCE 板---主板组件减少,成本比NO.1 低,比NO2 高主板=SOC 〔内置TCON〕转接板=PM IC+GAMMA IC4.主板+SOURCE 板---成本最低,主板组件多,需要和屏厂合作设计主板=SOC 〔内置TCON〕或者主板=SOC+TCON ICSOURCE 板=PM IC+GAMMA IC+bridge五、逻辑板板各功能模块介绍1.TCON IC内部框图TCON IC 作用：实现两个基本功能1.1 TCON 基本功能1 ：接收LVDS 信号并把它转换为Mini-LVDS 信号mini-LVDS 信号特点与规X1.1.1 TCON IC 和SOURCE DRIVER IC 之间的接口1.1.2 在Clock 的上升沿和下降沿各传送1 个Bit 数据其规格需满足Panel 要求1.1.3 阻抗匹配传输线阻抗Zo:推荐X 围25 欧---75 欧通常Layout 设计线对的差分阻抗Zdif=2Zo=100 欧Mini-Lvds 接收端的端接电阻RT=Zdif=2Zo,实际上Source Driver 大多数情况下不止一个,所以端接电阻安放位置很重要,普通近端和远端各放一个,远端测量时幅度会变差,实际调整SWING 时需留意A:阻抗不匹配示例FFC 线阻抗50 欧时Clock 波形B: 阻抗匹配示例FFC 线阻抗100 欧时Clock 波形1.1.4 Mini-Lvds 输出电压备注：屏SPEC 会给出VID 规格, VOD =2* VID1.1.5 数据结构〔Data Mapping>6bit 3pairs;6bit 4pairs;6bit 5pairs;6bit 6pairs8bit 3pairs;8bit 4pairs;8bit 5pairs;8bit 6pairs例如：8bit 6pairs Mode Data Mapping 见下图1.2 TCON 基本功能2 ：产生PANEL 扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1 POL 信号：polarity inversion signal for sorce driver数据驱动IC 控制数据输出信号的极性反转如下图为单个TFT 与像素的等效电路,反转电压是指施加在Clc 两端电压什么是极性反转？施加在液晶份子上的电场是有方向性的,在不同时间以相反方向电场施加在液晶上,称为极性反转液晶显示电极的像素电压高于Vcom 电压称为正极性反之,液晶显示电极的像素电压低于Vcom 电压称为负极性为什么可以极性反转？液晶份子在电场中所受的力矩与电场的平方成正比而与电场的方向无关,所以可以用极性反转的方式驱动液晶而不改变其罗列和穿透率.错误认识：在极性反转时液晶份子转来转去为什么必须极性反转？A ：取向膜的直流阻断效应控制基板表面的液晶份子罗列方向的具有沟槽的薄膜称为取向膜,电极上的电压透过取向膜施加到液晶份子上,取向膜的等效电容大,等效电阻大,当直流驱动液晶时,电阻分压使电压差大部份落在取向膜上,而无法改变液晶份子罗列.B ：可挪移离子和直流残留液晶制程中不可避免残留可挪移离子,如果采用直流驱动,离子会挪移到取向膜形成内部电场,即使不加外部电场,液晶份子也会因内部电场而改变罗列状态,称为直流残留,造成残影.当采用极性反转方式驱动,外部电压平均值为0,可挪移离子向两个电极的挪移相互抵消, 避免直流残留现象.要点：正极性电压和负极性电压相等各种极性反转方式极性反转实现方法一Common 电极电压固定不变驱动方式极性反转实现方法二Common 电极电压不停变动驱动方式1.2.2 TP1 信号：latch signal for source driver数据驱动IC 输出数据信号的使能控制信号高电平：一行数据锁存到行存储器内低电平：一行数据释放,对液晶电容充电1.2.3 STV 信号：scan driver start pulse扫描驱动IC 输出起始控制信号1.2.4 CKV 信号：scan driver clock控制扫描行挨次开启的时钟信号1.2.5 OE 信号：scan driver output enable扫描行开启关闭的使能控制信号高电平：扫描行开启低电平：扫描行关闭结合下图进一步说明信号1=STV 信号2=CKV 信号3=TP1 信号4=OEGATE DRIVER 输入第一个STV 信号准备开始第一场扫描,输入第一个CKV 信号准备开启第一个扫描行,此时SOURCE DRIVER 输入TP1 信号释放第一行数据信号,OE 信号到来后高电平开启低电平关闭扫描行,如此循环往复.TCON IC 附加的重要功能：OD 功能1.3 OD 功能介绍OD:OVER DRIVE 过驱动作用：提升液晶响应时间液晶的响应时间响应时间是指液晶份子改变罗列角度,变换画面显示所需要的时间.屏SPEC 给出的响应时间等于黑到白,白到黑的上升时间和下降时间之总和,先声明这个时间OD 功能是无法提升的.1.3.2 为什么要提升液晶的响应时间？看下面两幅图,左图响应时间慢,右图响应时间快通过对照,可以发现：响应时间慢----图象含糊,拖尾1.3.3 OVERDRIVE 技术电场加速效应：液晶份子在电场中所产生的力矩与电场的平方成正比,因此,增加电场可以大幅度增加对液晶份子施加的力矩,从而加速液晶份子的转动,这就是电场加速效应.OVERDRIVE:利用电场加速效应,在两个帧之间插入另一个帧,施加较高补偿电压,强迫液晶份子在较短期内改变罗列,从低亮灰阶达到预定的高亮灰阶,从而提升液晶的响应时间,此种方法被称为高插驱动,也叫过驱动.从概念可以看出,OVERDRIVE 只对GRAY TO GRAY有效,对BLACK TO WHITE无效右图是没有做OVERDRIVE时的驱动电压波形和液晶的响应时间曲线下图是有做OVERDRIVE时的驱动电压波形和液晶的响应时间曲线对照结果：OVERDRIVE可以大幅提升液晶的响应时间1.3.4 UNDERSHOOT 技术与高插驱动相对应的技术就是低插驱动〔UNDERSHOOT>通过在两帧之间插入此外一个帧,施加较低补偿电压来实现与OVERDRIVE 最大不同,UNDERSHOOT 被动减小电场,靠液晶份子本身的弹性来改变罗列,效果比OVERDRIVE 差.1.3.5 OVERDRIVE 实现方式A 流程图如下B 最佳响应时间对照表通过实验方式填表获得,对于8BIT 灰阶,可以设计256X256 TABLE ,但需要MEMORY SEZE 大,简化的方式可以设计32X32 TABLE 或者16X16TABLE,再用线性内插方式计算其他灰阶变化所需的补偿灰阶.2.1 传统GAMMA IC ：本身很简单,只起到BUFFER 的作用如下图是传统的GAMMA IC 应用图输入电压值Ai,Bi,Mi,Ni 来自输入端电阻分压后产生的精确电压,经运放组成的缓冲器输出后提供给屏端,缓冲器的作用是增加带负载的能力2.2 P-GAMMA IC ：与传统GAMMA IC 比本质相同,增加Programmable 功能,实现I2C 总线控制,电压存储,BANK 选择等2.3 PANEL 对于GAMMA 电压需求的实例3 PM ICPower Manage IC ：产生Source Driver 和Gate Driver 所需要的多路电压〔工作原理参看普通的DC-DC 设计和LDO 设计〕3.1 DVDD ：数字逻辑电压,普通是3.3V,用于逻辑电路的供电3.2 AVDD ：主电压,主要用在Source Driver 输出的像素电压和Gamma 校正的电压3.3 VGH：Gate 开启电压,用于TFT 栅极打开的电压3.4 VGL：Gate 关断电压,用于TFT 栅极关断的电压3.5 Vcom：Vcom 电压,Panel 公共电极电压,有的集成在Gamma IC下图为某PanelSPEC 给的规格4 GPM IC : Gate Pulse Modulator俗称削角电路作用：减少扫描线和像素之间的电容耦合效应,改善馈通电压造成的画面闪烁TFT 等效电路如下图因为电容耦合效应,在Gate 电压由打开到关断,此时TFT 处于截止状态,寄生电容Cgd 会将Gate 电压变动馈送到像素电压,产生电压变化量△V,称为馈通电压,馈通电压的存在使Clc 和Cs 上保存的像素电压偏离原来的设定值,造成画面闪烁.解决方法：一方面降低馈通电压,另一方面调整Vcom 电压进行补偿削角电路的作用就是通过降低Vp-p 电压来减小馈通电压削角IC 应用原理图5 Level Shifter IC :电位转移电路5.1 为什么需要电位转移？普通的TFT 开启电压需要20V 以上,关断电压需要-5V 以下,而来自TCON 时序控制电路的电压普通是0V 或者3.3V 这样的逻辑电压,因此需要Level Shifer 实现电平的转换.5.2 WOA 设计通常的PANEL,Gate Driver 放在玻璃基板外部,通过阵列外布线进行设计〔Wire On Array 简称WOA>,Level Shifer 电路集成在Gate Driver 上.5.3 GOA 设计此外的PANEL 〔以三星为代表〕,Gate Driver 放在玻璃基板内部,称为Gate On Array 〔GOA>设计,也有叫GIP〔Gate In Panel〕,或者COG<Chip On Glass〕,为了简化Panel 设计,Level Shifter 电路放在TCON 板上,制作成独立IC 或者集成在PM IC 上面.。
TCL液晶电视逻辑板的原理与维修方案——图解
TCL液晶电视逻辑板的原理与维修方案——图解一、逻辑板概述T-CON板，即我们常说的逻辑板，它的结构框图如图1所示，它又被称为中控板、解压板、解码板，是液晶屏显示视频图像信号的关键部件，英语为Timer-Control（时序控制器），缩写为T-CON。
液晶屏驱动电路的供电系统，主要产生四路驱动电路所需的电压，见图1所示。
（1 ）VDD：一般为3.3V，用于逻辑板集成块的供电；（2 ）VGL：屏TFT薄膜开关MOS管的关断电压，一般为一5V、VGL电压产生电路原理图如图2所示；（3）VGH：屏TFT的开通电压，一般为20V～35V、VGH电压产生电路原理图如图3所示；（4）VDA：屏数据驱动电压，一般为14V～20V，由伽马校正电路产生灰阶电压，灰阶电压约有14路不同的阶梯电压；（5）Vcom：屏公共电极电压（伽马校正电压最大值的1/2）。
不同的屏VGL、VGH电压值不同，它们的产生电路如图4所示（VGL的产生电路为UP1的⑧、⑩、14脚，VGH的产生电路为UP1的11、13、24脚）。
以上任一电压出现问题，都会出现不同的图像故障，是故障多发部位。
逻辑板的工作条件如下：（1）从数字板传输过来的LVDS信号（包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号）；（2）格式脚，控制电压符号是：SELLVDS或LVDS OPTION、格式控制电压为高、低电平；（3）屏供电多为12V或5V，现在屏多数是12V，如是全高清屏全部是12V供电。
逻辑板的作用：把主板电路送来的LVDS信号转换为供液晶屏显示的栅极驱动信号及源极驱动信号，完成LVDS到MINILVDS的转换输出，同时输出Source/Gate Drive：所需的各种控制时序。
具体就是把主板送来的LVDS信号经过转换，产生向“栅极驱动电路”及“源极驱动电路”提供为进一步转换需要的各种控制信号（STV、CKV、STH、CKH、POL）及图像数据信号（RSDS）。
视显光电逻辑板
视显光电逻辑板目前国内显示技术飞快发展，用户对显示器要求轻薄，高清，色彩丰富，辐射小等，一般逻辑板存在传输速率低，体积过大，功耗高，适应性低等不足难以满足市场需求。
深圳市视显光电技术有限公司作为国内通用逻辑板行业领导者，集中优势研发力量，在公司软件硬件工程师的幸苦努力下，反复调试，实践，试用，开发出了多款优质的通用型逻辑板。
视显逻辑板有如下特点：1、国内首款采用USIT接口的通用型高性能TCON板，大大提高了数据传输速率，输出接口支持USI-T、EPI、CMPI等P2P接口，也支持MINI-LVDS、RSDS TTL等传统接口。
2、采用最新的28纳米工艺实现超低功耗缩小了逻辑板体积。
3、同时支持6BIT 、8BIT、10BIT、12BIT色深。
4、使用屏范围广，可支持以下（双96拼）面板：京东方（BOE）HV550QUB-B11华星光电（CSOT）ST5461D02-1 ST5461D02-3群创光电（CMI）V580DJ4-QS1-C15、支持RGB、RGBW格式.6、支持 UHD/FHD/HD 输入/输出。
7、输入接口支持LVDS、V-BY-ONE、dp1.2a、HDMI2.08、高可靠性的硬件设计。
9、输入视频格式支持FHD@50、FHD@60、FHD@120、UHD@50、UHD@60等10、可升级的FRC（MEMC）和视频降噪功能。
11、可扩展的硬件支持用户进行功能定制：MEMC运动预测和补偿，FRC复杂动态场景处理，DP1.2、HDMI2.0INPUT、50/60HZ to 100/120HZ、驱动量子点和OLED面板。
目前视显光电有如下产品系列：1、LG系列逻辑板视显光电 6870C-0357A逻辑板适配如下LG屏LC370EUS LC470WUS LC470DUT-SEF2 LC420WUG LC320WUG-SCA1视显光电 6870C-0318B（6870C-0310A）系列逻辑板适配如下LG屏2、华星系列逻辑板视显光电 ST5461D02-2逻辑板适配如下华星系列屏TT4851D01-1/2/3/4/5/6 MT5461D01-1/2/3/4/5 ST5461D02-1/2/3/5/7ST5461D04-1/2视显光电 TT4851D01-2逻辑板适配如下华星系列屏TT4851D01-1/2/3/4/5/6 MT5461D01-1/2/3/4/5 ST5461D04-1/23、奇美UD系列逻辑板视显光电V580DK2-PS1逻辑板适配如下奇美系列屏V390DK1-PS1 C1 V420DK1-QS1 C1 V420DK2-PS1V500DK2-PS1 C1 V500DK2-PS1 V500DJ2-KS5-L1 V500DK2-QS1-C1 V500DK2-QS1 D1 V500DJ2-QS5 M1 V500DJ2-QS5 M3V580DK2-QS1-C2 V580DK2-PS1 V580DJ2-QS5-M1M280DGJ-Q02 C1 M280DGJ-XR30 M280DGJ视显光电V500DK1-P01逻辑板适配如下奇美系列屏V500DK1-P01/LS1/KS1 V500DK3-QS1 V580DK1-KS1/4、奇美FHD系列逻辑板V420HK1-CS5 V500HJ1-PE6-D4 V500HK1-PS6-D2 V580HJ1-PD6-C2 V500HJ3-PE1-C1 V400H2-XLPH1 V500HJ3-PE1-C1 V400H2-XLPH1 V500DK1-P01 H5，C1，B35、友达UD系列逻辑板视显光电 T550QVN02.0 T430QVN01.0 系列逻辑板适配如下系列友达屏T650QVJ01.0 T650QVN02.0 T550QVN02.0 T500QVN01.2/1.4/1.5 T550QVN03.0 T420QVN01.0 T430QVN01.06、友达FHD系列逻辑板7、.京东方逻辑板视显光电HV550QU2-301 HV550QU2-305 系列逻辑板适配如下京东方屏HV550QUB-B10 HV550QUB-B20 HV550QUS-301 (300) HV490QUB-B05。
逻辑板原理讲解-视显光电
逻辑板原理讲解-视显光电目前电视已经从CRT过渡到液晶，我们在卖场也很难买到CRT电视了。
所以液晶电视维修也是我们家电维修从业者必须要掌握的技能。
而逻辑版（也称TCON板）也是液晶电视电路的核心，而提起逻辑版板，很多人不了解，到底什么是TCON板？今天特整理一下TCON板的原理知识讲解，以TCL液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例，希望给大家带来帮助。
一、什么是逻辑板（TCON）？TCON板的英文是: timing controller的缩写TCON板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS 控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
二、传统逻辑板电路主要由哪几部分组成？1.TCON IC(必须的）2.GAMMA IC（必须的）3.PM IC （必须的）4.GPM IC（OPTION)5.LEVEL SHIFT IC(GOA屏专用）三、传统液晶屏TCON布局1.逻辑板与SOURCE板分离2.TCON板与SOURCE板合并四自制逻辑板的几种实现架构1.主板+TCON板+SOURCE板TCON板= TCON IC+PM IC+GAMMA IC自制TCON板直接替换屏厂提供的TCON板2.主板+SOURCE板---比NO.1成本低，但一屏一主板，主板组件多主板=SOC+ TCON IC+PM IC+GAMMA IC或者主板=SOC（内置TCON）+PM IC+GAMMA IC3.主板+转接板+SOURCE板 ---主板组件减少，成本比NO.1低，比 NO2高主板=SOC （内置TCON）转接板=PM IC+GAMMA IC4.主板+SOURCE板---成本最低，主板组件多，需要和屏厂合作设计主板=SOC （内置TCON）或主板=SOC+TCON ICSOURCE板=PM IC+GAMMA IC+bridge五、逻辑板板各功能模块介绍1.TCON IC内部框图TCON IC作用：实现两个基本功能1.1 TCON基本功能1：接收LVDS信号并把它转换为Mini-LVDS信号mini-LVDS信号特点及规范1.1.1 TCON IC和SOURCE DRIVER IC之间的接口1.1.2 在Clock的上升沿和下降沿各传送1个Bit数据其规格需满足Panel要求1.1.3 阻抗匹配传输线阻抗Zo:推荐范围25欧---75欧通常Layout设计线对的差分阻抗Zdif=2Zo=100欧Mini-Lvds接收端的端接电阻RT=Zdif=2Zo，实际上Source Driver大多数情况下不止一个，所以端接电阻安放位置很重要，一般近端和远端各放一个，远端测量时幅度会变差，实际调整SWING时需留意A:阻抗不匹配示例FFC线阻抗50欧时Clock波形B: 阻抗匹配示例FFC线阻抗100欧时Clock波形1.1.4 Mini-Lvds输出电压备注：屏SPEC会给出 VID 规格， VOD =2* VID1.1.5 数据结构（Data Mapping)6bit 3pairs;6bit 4pairs;6bit 5pairs;6bit 6pairs8bit 3pairs;8bit 4pairs;8bit 5pairs;8bit 6pairs例如：8bit 6pairs Mode Data Mapping见下图1.2 TCON基本功能2：产生PANEL扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1 POL信号： polarity inversion signal for sorce driver数据驱动IC控制数据输出信号的极性反转如下图为单个TFT及像素的等效电路，反转电压是指施加在Clc两端电压什么是极性反转？施加在液晶分子上的电场是有方向性的，在不同时间以相反方向电场施加在液晶上，称为极性反转液晶显示电极的像素电压高于Vcom电压称为正极性反之，液晶显示电极的像素电压低于Vcom电压称为负极性为什么可以极性反转？液晶分子在电场中所受的力矩与电场的平方成正比而与电场的方向无关，所以可以用极性反转的方式驱动液晶而不改变其排列和穿透率。
逻辑板的维修方法以及电路图-视显光电
逻辑板的维修方法以及电路图-视显光电逻辑板又称控制板或T-CON 板，T-CON 是Timming Controller 的英文缩写，意思是时序控制电路。
目前国内的主要通用逻辑板生产商有视显光电。
CRT 电视已经有几十年的历史了，传统的CRT 电视是通过扫描的方式工作的，信号都是串行的，而现在的电视标准又是根据CRT 电视制定的，所以电视信号经电视机主板解码后输出的也是串行信号，我们知道液晶显示器是采用矩阵显示的方式工作的，处理的是并行信号，也就是说，如果将主板解码后的电视信号直接送往液晶显示器显示，液晶显示器是不能显示的。
必须有一个将串行信号转换为并行信号的装置，液晶显示器才能将电视信号显示出来，于是便有了T-CON 板，T-CON 板就是一个将串行信号转换为并行信号的装置。
主板输出的电视信号，在T-CON 板中，进行拆解、重新组合，最终形成液晶显示器的行驱动和列驱动需要的控制信号和数据信号。
一般的T-CON 板电路大致可以分为三大部分:信号处理电路（主IC 及其外围电路）、灰度形成电路（GMA 形成电路）、供电电路(DC/DC 电路)。
信号处理电路主要是将主板传输来的电视信号转换为液晶屏显示需要的控制信号、像素信号、辅助信号等；灰度形成电路主要是形成液晶显示器显示所需要的灰度信号（灰度可以使液晶屏的显示更有层次感，使显示更加丰富鲜明）。
供电电路主要是形成信号处理IC、行驱动和列驱动的供电电压以及TFT 的开关电压（TFT 开启电压VGH、TFT 关闭电压VGL）等。
T-CON 板常见故障及分析：1 显示画面颜色异常一般来说，液晶屏显示画面的颜色异常，与信号处理IC 有很大的关系，信号处理内部结构复杂，集成度高，很容易被静电和突发的强电压、大电流损坏。
大多数的画面异常是信号处理IC 损坏引起的。
IC 输出液晶屏显示需要的控制信号和像素信号，IC 损害后，控制信号无法完成对像素信号的有序排列，所以产生画面异常。
逻辑板TCON板详细介绍及维修思路
逻辑板(TCON板)详细介绍及维修思路————————————————————————————————作者：————————————————————————————————日期：ﻩ逻辑板(TCON板)详细介绍及维修思路一、TCON板详细介绍ＴCON又称:逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器,它输入是ＬVDＳ格式信号,而不是ＲＧB。
逻辑板的作用是把数字板送来的ＬVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MＯSFET管工作而控制液晶分子的扭曲度。
目前国内主要的ＴCON板生产商有视显光电。
TCON板实物图逻辑板二、TＣＯN板在显示器中的功能示意图三、TＣON板的电压液晶屏工作电压大致分为五组，+３.3V＋3.3V,+５V+５V,+15V+15V，-15V-１5Ｖ，+４5Ｖ+45V,+３.3V+3.3V，+5Ｖ+５Ｖ可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理ＩC,把从数字板送过来的+１２V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，１、VGH（VOＮ）:是指gａte级的高电位,也就是打开gate级的电压。
２、ＶＧＬ(VOFF）:是gaｔe级的低电位,也就是关闭gate级的电压，在二阶驱动时此电压有效,在三阶驱动时，此电压只是用来产生Ｖgｏffl;3、ＶgoｆｆL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、ＶgｏfｆH：是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条ｇａte级关闭时由储存电容(CSONGATE)造成的电压值改变）,它的值基本上可以认为是Vgoｆfl+Vcoｍ;有些IC资料上面只提到了VGH和VＧL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VＧH、VＧL、VGOＦFＨ、ＶＧOＦFL都有,那是因为此IC支持二阶和三阶驱动。
逻辑板的种类
逻辑板的种类逻辑板也叫屏驱动板，中心控制板，TCON板。
逻辑板的作用是把数字板送来的LVDS图像数据输入信号（输入信号包含RGB数据信号、时钟信号、控制信号三类信号）通过逻辑板处理后，转换成能驱动液晶屏的LVDS信号，再直接送往液晶屏的LVDS接收芯片。
通过处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号，行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
驱动液晶屏显示图像。
逻辑板是一个具有软件和固有程序的组件，内置有移位寄存器（水平和垂直移位)的专用模块FLASH即使厂家也无法改变。
逻辑板主要分为专用逻辑板和通用逻辑板。
专用逻辑板是指屏生产商原厂配的逻辑板，比如京东方、华星光电、友达、奇美、LG、三星、夏普等都有自己原厂配的逻辑板。
随着科技经济的发展，专业化分工越来细，这些屏生产厂慢慢放弃了逻辑板的生产，改有专业的逻辑板厂家提供，这个就是通用逻辑板了。
当然通用逻辑板也不是一块逻辑板适用所有屏，只是是由第三方逻辑板厂商提供的适用性会更广泛些，逻辑板坏了之后需要更换或是维修能更方便的找到货源。
目前国内主流的通用逻辑板厂有深圳视显光电技术有限公司，他们提供的通用逻辑板有如下系列：1、LG系列逻辑板视显光电 6870C-0357A逻辑板适配如下LG屏LC370EUS LC470WUS LC470DUT-SEF2 LC420WUG LC320WUG-SCA1视显光电 6870C-0318B（6870C-0310A）系列逻辑板适配如下LG屏2、华星系列逻辑板视显光电 ST5461D02-2逻辑板适配如下华星系列屏TT4851D01-1/2/3/4/5/6 MT5461D01-1/2/3/4/5 ST5461D02-1/2/3/5/7 ST5461D04-1/2 视显光电 TT4851D01-2逻辑板适配如下华星系列屏TT4851D01-1/2/3/4/5/6 MT5461D01-1/2/3/4/5 ST5461D04-1/23、奇美UD系列逻辑板视显光电V580DK2-PS1逻辑板适配如下奇美系列屏V390DK1-PS1 C1 V420DK1-QS1 C1 V420DK2-PS1V500DK2-PS1 C1 V500DK2-PS1 V500DJ2-KS5-L1 V500DK2-QS1-C1 V500DK2-QS1 D1 V500DJ2-QS5 M1 V500DJ2-QS5 M3V580DK2-QS1-C2 V580DK2-PS1 V580DJ2-QS5-M1M280DGJ-Q02 C1 M280DGJ-XR30 M280DGJ视显光电V500DK1-P01逻辑板适配如下奇美系列屏V500DK1-P01/LS1/KS1 V500DK3-QS1 V580DK1-KS1/4、奇美FHD系列逻辑板V420HK1-CS5 V500HJ1-PE6-D4 V500HK1-PS6-D2 V580HJ1-PD6-C2 V500HJ3-PE1-C1 V400H2-XLPH1 V500HJ3-PE1-C1 V400H2-XLPH1 V500DK1-P01 H5，C1，B35、友达UD系列逻辑板视显光电 T550QVN02.0 T430QVN01.0 系列逻辑板适配如下系列友达屏T650QVJ01.0 T650QVN02.0 T550QVN02.0 T500QVN01.2/1.4/1.5 T550QVN03.0 T420QVN01.0 T430QVN01.06、友达FHD系列逻辑板7、.京东方逻辑板视显光电HV550QU2-301 HV550QU2-305 系列逻辑板适配如下京东方屏HV550QUB-B10 HV550QUB-B20 HV550QUS-301 (300) HV490QUB-B05。
液晶屏逻辑板TFT偏压电路工作原理
液晶屏逻辑板TFT偏压电路工作原理TPS65161能够为TFT-LCD面板提供4路符合时序要求的不同电压输出，并凭借其大电流输出能力，成为大尺寸显示器和LCD TV应用的理想选择。
TPS65161包括可调上电时序和安全功能，如过电压保护、升压转换器和短路保护锁存变换，以及过热保护( 155℃)。
此外，该器件集成了数据驱动信号，控制隔离MOSFET开关，切换VDA与VGH电压。
TPS65161内部框图如上图所示。
一、TPS65161构成的偏压电路主板输出的上屏控制指令( ON -PANCEL)打开上屏控制电路后，输出液晶屏所需的上屏电压(12V)到驱动板，12V电压一方面加到TPS65161的(22)脚，为芯片提供工作电压；另一方面送到外围电路，产生芯片所需的12V_SW、VAA_FB、VAA电压。
在TPS65161(9)脚和(16)脚使能控制信号控制下，上屏电压12V 通过内部降压转换器产生时序控制器和LCD面板所需的驱动电压VDD．并在升压转换器的作用下，产生数据驱动器所需的电压VDA；同时，通过TPS65161内部进行双倍压转换（泵电源）形成扫描驱动器所需的VGH和VGL电压。
上述电压产生的时序驱动关系如下图所示。
1、VDD电压产生电路VDD电压产生电路由UPl(TPS65161)的(15)、(17)、(18)、(20)、(21)脚内部电路及UP8( ME6100D)等外围电路构成，其电路如下图所示。
上电后．TPS65161的⑩脚(ENl)接输入电压12V（高电平）．(20)、(21)脚的输入电压分为两路：一路送到基准电压发生器，产生稳定8V电压，给驱动运放提供工作电压；另一路供给内部MOS 开关管的漏极。
时钟脉冲发生器产生的时钟脉冲送到锯齿波发生器中，经调制处理后输出调制脉冲到运放的同相输入端，误差放大器输出的控制电压输入到运放的反相输入端，经运放比较放大后，输出电压到驱动控制器中，产生驱动脉冲经驱动运放放大后驱动MOS开关管，从(18)脚输出开关脉冲，经DP3稳压，LP2、RP23、CP36、CP37、RP35滤波及限幅后得到VD33V电压。
逻辑板TCON板详细介绍及维修思路
逻辑板（TCON板）详细介绍及维修思路一、TCON板详细介绍TCON又称：逻辑板，控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
目前国内主要的TCON 板生产商有视显光电。
TCON板实物图逻辑板二、TCON板在显示器中的功能示意图三、TCON板的电压液晶屏工作电压大致分为五组，+3.3V+3.3V，+5V+5V，+15V+15V，-15V-15V，+45V+45V，+3.3V+3.3V，+5V+5V可以通过降压稳压电路得到，其它三组是通过逻辑板电路的电源管理IC,把从数字板送过来的+12V或+5V通过DC-DC电路把电压提升到液晶屏工作所需的电压，1、VGH(VON):是指gate级的高电位,也就是打开gate级的电压。
2、VGL(VOFF):是gate级的低电位,也就是关闭gate级的电压,在二阶驱动时此电压有效,在三阶驱动时,此电压只是用来产生Vgoffl;3、VgoffL:,是gate级关闭电压中的低电平(使用在三阶驱动中,由VGL经过一个电压转换电路得到)。
4、VgoffH:是gate级关闭电压中的高电平(在三阶驱动中使用,用来消除下一条gate级关闭时由储存电容(CSONGATE)造成的电压值改变),它的值基本上可以认为是Vgoffl+Vcom;有些IC资料上面只提到了VGH和VGL,那是因为,这颗IC只支持二阶驱动,有的IC资料上面VGH、VGL、VGOFFH、VGOFFL都有,那是因为此IC支持二阶和三阶驱动。
VDDG,VEEG为二阶驱动的GATE的开关电平。
5、VCOM:液晶偏转基准电压;在PCB上VDDA会通过分压的回路分出10~14组电压，作为IC内部DAC时的输出VGMA的基准电压,通过PCB的分压电路,产生多组参考电压,可以减少IC内部的分压电路。
逻辑板工作原理
逻辑板工作原理
逻辑板是电子设备中的一个重要部分，它负责处理和控制电路中的逻辑运算和信号处理。
逻辑板通常由逻辑门、触发器、计数器和多路选择器等逻辑电路组成。
逻辑板的工作原理依赖于其组成的逻辑电路。
逻辑电路由多个逻辑门组成，其中最常见的逻辑门包括与门、或门和非门。
这些逻辑门通过将输入信号与预设的逻辑条件进行比较，并产生相应的输出信号。
逻辑板中的触发器用于存储和传递信号，可以实现存储器的功能。
触发器可以被用来存储和处理电路中的逻辑状态，比如存储一个比特（bit）的值。
触发器的输出可以与其他逻辑门的
输入相连，实现复杂的逻辑运算。
计数器是一种用于计数和存储状态的逻辑电路。
它可以根据输入信号的边沿变化（上升沿或下降沿）来递增或递减计数器的值，并将计数器的当前值存储在触发器中。
多路选择器是一种可以选择多个输入中的一个输出的逻辑电路。
它可以通过选择不同的输入信号路径，将原始输入信号传递到不同的输出。
多路选择器在逻辑板中被广泛应用，可以用来实现复杂的逻辑功能。
逻辑板的工作原理基于逻辑电路的设计和组合。
通过合理布局和连接不同的逻辑电路，逻辑板可以实现各种复杂的逻辑运算
和信号处理任务。
它在计算机、通信和控制系统等领域中广泛应用，是确保电子设备正常运行的关键组成部分。
液晶电视中DC-DC变换及逻辑板电源管理
勤耕则获，善思乃聪！ZLM液晶电视中DC-DC变换原理及逻辑板电源管理荆州－周立明讲义要点:一、DC-DC变换原理：1、电感型电压变换电路。
降压型开关电源反相型开关电源升压型开关电源2、电容型电压变换（电荷泵）。
3、线性稳压电路（三端稳压器）。
二、逻辑板的电源管理。
K ON KAZL M随着集成电路的发展和对更高数据速率电荷泵方式和三端稳压方式。
ＤＣ－ＤＣ变换有三种方式：电感开关方式ＤＣ－ＤＣ变换有三种方式：电感开关方式、利用降压型开关电源进行转换ＤＣ－ＤＣ另一方面有些电路又需要高电压、甚至负电压，在电子电路发展中，变换就成为必然。
各种低压供电，如３．３Ｖ、２．５Ｖ、１．８Ｖ、１．２Ｖ等。
晶电路中大量使用的要求低压供电成为急需。
降低供电电压不仅减少了高密度集成电路的功率消耗，而且减少了芯片内部的散热，有助于提高集程度。
在液1．图1图1是降压型开关电源的主回路。
Ui 是输入电压，Uo 是输出电压，三极管T 的基极上加的是一周期方波（它由控制电路提供）。
当方波为正半周时，三极管T 导通，二极管D 截止。
三极管的集电极电流便通过电感L 向负载RL 供电，并同时向滤波电容C2充电，充电方向如图中实线箭头所示。
此时电感L 处于储能状态，它将电能转化为磁能储存起来。
当方波负半周到来时，三极管T 截止。
但由于电感L 中的电流不能突变。
所以在他的两端感应出一个左负右正的自感电动势，使二极管D 导通，把电感L 中储存的能量转换成电能提供给负载RL 。
其电流流向如图所示。
其实二极管D 是一只续流二极管，在三极管T 截★在液晶电路中一、ＤＣ－ＤＣ 变换取得所需的低电压。
勤耕则获，善思乃聪！ZLMON KAZL MGND止时，为储能电感L 中的放电电流继续流过RL 提供回路。
C2的作用是降低输出电压Uo 的脉动成份。
由于这种开关电源占空比始终小于1，输出电压Uo 小于输入电压Ui ，所以称为降压型开关稳压电源。
在我们的液晶电路中应用这一原理进行设计的DC-DC 电路有FBMP1410是具有380KHz 开关频率2A 电流输出的电流型降压DC/DC 转换器。
液晶电视逻辑板故障
液晶电视逻辑板故障LCD 电视机屏驱动板是由屏厂家和屏配套提供的，屏驱动板又称为中心控制板，逻辑板等，它的作用是把从数字板送过来的 LVDS 信号转换成 TTL 信号。
屏驱动板损坏造成的故障现象有：黑屏、白屏、灰屏、负像、噪波点、竖带、图像太亮或太暗等。
逻辑板实物图：视显光电-逻辑板领先品牌一般的故障判断如下：1、花屏检查lvds连接线，一般接口处连接松，或潮湿，芯片坏的也有。
2、调节显示器时菜单乱码，更换主芯片或者存储器。
长虹，康佳等多种机型此屏逻辑板故障: 白屏通病DC-DC电路坏，可换DC-DC电路解决，不用换板搞定关键你要断定故障部位是此板坏了，屏供电5V ， 25V左右电压为0 ，即为白屏。
常见故障维修实例：一、三星屏，黑屏，中心控制板上的保险开路,测 5V 供电滤波电容C50.C51.C52.C53.C54.C55其中的一个对地漏电,更换后故障排除。
二、奇美 V260B1-L07 屏，黑屏,测从数字板过来的 5V 正常，5V 经供电经电感 LP1，二极管 DP11，MOS 管 Q2 等元件组成的升压电路把此电压升高到 13V，查此电压不对，更换电感 LP1 后故障排除。
三、中华屏,黑屏,此处电容 C501、C502、C512、C513、C514、C515、C516 易漏电,造成保险 FU101 开路,更换后故障排除.四、在中心控制板上， LVDS 线插座和从中心控制板到屏去的 TTL 线插座由于插座变形和空气灰尘等原因而造成接口接触不良，从而出现黑屏、白板、花屏、负像、竖线干扰等故障；五、MS18 机芯在更换不同的屏时如出现负像，可以把数字板上 LVDS 插座的第 39 脚接线取下，如原来是高电平可接地，原来是低电平可接到 3.3V 就可以了，就不用再更改电阻 R316、 R317 了。
(合肥分公司张磊提供)一、机型：L32M61B 机芯：LCD-MS88 机芯烧大电容通电，PFC 工作了就烧大电容，电压瞬间达到 500V 左右，待机很正常原因：J6 位号那颗精密电阻 470K 坏。
逻辑板电源原理图-视显光电
逻辑板电源原理图-视显光电
液晶屏的成像驱动电路供电，现在大体可认为有五组供电，即3.3V、5v、15V、-15V、45V、。
3.3V和5V的电压可以通过降压稳压电路来得到，其余的3组电压是利用逻辑板的电源管理IC，把从数字板送过来的12V或者5V通过DC-DC电路把电压提升到显示屏所需要的电压。
此电路在逻辑板出现故障的时候占很大的比例，如果大家对此电路有所了解后，遇到背光灯亮图像不亮的时候就可以下手维修，减少维待料时间，提高维修及时性。
电源管理主芯片。
应用电路例图。
液晶电视逻辑板原理
液晶电视逻辑板原理液晶电视逻辑板（LCD TV logic board）是液晶电视的核心控制部件，主要负责接收和解码来自各个输入源的信号，控制显示屏的像素点，以及处理音频和视频数据。
下面的回答将详细介绍液晶电视逻辑板的原理和工作过程。
1. 液晶电视的基本原理液晶电视是一种使用液晶显示技术的平板电视，与传统的CRT电视不同，液晶电视是通过控制液晶分子的排列来控制光的透过和阻挡，从而实现图像的显示。
液晶电视的显示原理可以分为以下几个步骤：- 光源照明：液晶电视使用背光源对液晶面板进行照明，使其透光。
- 电压激励：逻辑板通过控制电压向液晶分子施加电场，改变液晶分子的排列状态。
- 液晶分子排列：液晶面板具有两层平行的玻璃基板，中间填充有液晶分子。
根据不同的电场作用，液晶分子可以呈现不同的排列方式，包括平行、垂直、扭曲等。
- 光透过与阻挡：根据液晶分子的排列方式，透过或阻挡背光源的光线，从而形成图像。
- 显示色彩：通过调节不同光源的色彩和强度，混合形成所需的颜色。
2. 液晶电视逻辑板的功能液晶电视逻辑板是液晶电视的控制系统，具有以下主要功能：- 信号接收与解码：液晶电视逻辑板负责接收来自各种输入源（如电视、DVD、网络等）的信号，并进行解码和处理。
- 图像处理：逻辑板通过处理接收到的视频信号，将其转换为液晶面板所需的信号形式，包括分辨率、色彩空间、刷新率等。
- 声音处理：逻辑板也负责接收和解码音频信号，输出到液晶电视的扬声器或外接音响设备。
- 控制和调整：逻辑板通过内置的微处理器和软件实现对液晶面板和其他硬件的控制和调整，包括亮度、对比度、色彩平衡、音量等参数的调节。
- 用户界面：液晶电视逻辑板还负责提供用户界面，包括菜单操作、遥控器信号接收等功能。
3. 液晶电视逻辑板的工作过程液晶电视逻辑板的工作过程可以分为以下几个阶段：- 信号接收与解码：逻辑板首先通过输入接口接收来自各种输入源的信号，包括模拟信号（如RF、AV）和数字信号（如HDMI、VGA）。
液晶电视逻辑板维修方法
液晶电视逻辑板维修方法逻辑板就是我们常说的：T-CON板、中控板、解压板、解码板,是液晶屏显示视频图像信号的关键部件；英文:timingcontroller的缩写为T-CON中文：时序控制电路市场上主要的逻辑板牌子有：视显光电;原理T-CON板主要由五部分组成：1、栅极驱动电路行驱动电路；2、源极驱动电路列驱动电路组成；3、时序控制电路T-CON；4、DC—DC变换电路为以上电路提供电压的开关电源电路；5、伽马校正电路灰阶电压发生电路;电视机芯大多输出到屏的是LVDS信号,因此屏的T-CON板把信号变为MiniLVDS 等信号,Gamma电压及控制Source\GateIC工作的信号,来使屏的信号驱动正常;作用：控制PANEL时序动作的核心电路,控制扫描驱动电路何时启动,并将输入的视频信号例如LVDS信号转换成数据驱动电路所用的数据信号形式例如mini-LVDS信号或RSDS信号,传递到数据驱动电路COFIC,并控制数据驱动电路适时开启;TCON电路就是液晶屏的图像驱动电路,液晶电视出现的一些有别于CRT电视的特殊故障花屏、图像翻转、图像发白等都是TCON电路造成;主要接入脚：1、从数字板传输过来的LVDS信号包括：RGB基色信号、行同步信号、场同步信号、使能信号、时钟信号；2、格式脚,控制电压符号是：SELLVDS或LVDSOPTION,格式控制电压为高、低电平；3、屏供电多为12V或5V,现在屏多数是12V,如是全高清屏全部是12V供电;TCON板电路主要由几部分组成：1.TCONIC必须的2.GAMMAIC必须的3.PMIC必须的4.GPMICOPTION5.LEVELSHIFTICGOA屏专用逻辑板实物图一直以来都被很多师傅误以为是不可维修的,主要是因为其相关资料太少,加之接触的少,因此对逻辑板的组成和工作原理也是甚是模糊不清,所以被误认为逻辑板是不可维修的;针对这种认识上的误解,现特通过维修实例供大家参考,以便让大家对逻辑板电路的工作原理有一个初步的认识,以增强大家勇于实践的信心,打破其不可维修的神话;白屏在维修中也占有一定比例,遇到白屏故障首先要检查3个电压,第一个电压是10V或者是12V它是由5V或33V的屏供电电压经过一个简单升压后,产生的一个电压;；第二个电压是25V或者是30V,由屏而定;它是由DC----DC变换电路输出的;；第三个电压是负7V它也是由DC---DC变换电路输出的;一般屏电路这三个电压都正常,最后才考虑主芯片；一般屏的DC变换电路,第一要检查的就是滤波电容,第二个就是DC---DC电路,IC坏的多,检查以上几步如果还不能修好,建议直接更换逻辑板,如果是一体屏,那就只有更换屏了;液晶LCD屏竖线,专业是用压屏机完成,但是一般维修部没有该设备,故可以用热风枪加铝片处理,一般竖线是屏驱动和屏连接的排线松动,用手按着就好;因排线是软塑料制成不能用热风枪直接加温,就借用铝片去按压排线,然后加热铝散热片;用手按着不要松动,温度控制在200摄氏度,太高会把排线烧坏,风枪温度要自己掌握好不然会把屏吹报废,这种方法是死马当活马治,不成功就真的成死马了;一般的故障判断如下：1、花屏检查lvds连接线,一般接口处连接松,或潮湿,芯片坏的也有;2、调节显示器时菜单乱码,更换主芯片或者存储器;长虹,康佳等多种机型此屏逻辑板故障:白屏通病DC-DC电路坏,可换DC-DC电路解决,不用换板搞定关键你要断定故障部位是此板坏了,屏供电5V,25V左右电压为0,即为白屏;维修案例：故障现象:有声无图,黑屏机型：TLM4236P机芯：液晶LCD-MST6分析检修：开机检查背光灯亮,检测屏供电12V正常,遥控开关机正常,这说明主板控制部分工作正常,因此把重点放在对逻辑板的检查上,逻辑板主要是由格式变换器电路和DC/DC变换器电路组成,因为是屏不能点亮,所以把DC/DC变换器电路做为重点检查,为检修方便,先简要分析一下该电路的控制过程VCC-PANEL进入UP1第20、21、22脚,经过芯片内部转换从第18脚SWB输出25V电压通过UP5稳压得到18V给格式变换芯片提供供电,UP1的第11脚DRN通过DP7、C227、UP1第11脚内部组成的升压电路输出约-56V左右的VGL电压为行列驱动提供负压供电,UP1芯片内部检测到25V正常工作后,由LP7、LP2、DP2、DP6、UP1第4脚SW5脚SW内部电路组成的升压电路开始工作,输出约16V的电压,UP1第27脚GD为QP1、QP2提供一个开启信号,16V电压经过QP1,QP2得到VDA电压为行列驱动电路提供供电,当以上电路都正常工作后,VAAP经过由DP5、CP18、UP1第10脚DRP内部组成的升压电路开始正常工作,通过RP21限流得到VGHP电压,VGHP通过QP8输出22V左右的VGH电压为行列驱动提供供电;从以上分析可以看出,该电路正常启动工作时存在严格的时序关系因此依此时序关系分别检查各路电压,发现VGHP电压仅为10.5V,而正常时为19.5V,VGH电压为0V,正常时应为18V,显然问题是因VGHP电压不能正常升压引起的,经检测UP1的第10脚电压为0V,而正常时10脚应能检测到22.5V的直流电压,交流检测时有5V左右的交流电压,但实测交直流电压均检测不到测量该脚对地电阻无异常,怀疑UP1第10脚内部损坏,更换后故障排除;机型：TLM40V68P机芯:液晶LCD-MST6M68F故障现象：白屏分析检修:开机检查发现整机启动正常,但是屏亮起的时间较长,且亮起后呈现白屏,伴音及整机其他功能均正常,因此将故障确定在逻辑板上;首先检测逻辑板各路供电,发现VGHP检测点无电压,而正常时此检测点应有19.5V 电压再测其它几个检测点电压正常取下逻辑板,测VGHP电压输出端对地电阻为0欧,显然这个问题就是因无VGHP电压引起当取下滤波电容CP19时,复测VGHP输出端对地电阻恢复正常将逻辑板装回原机,开机故障依然如故再测仍无VGHP电压,往前再测UP1第10脚有正常的直流22.5V和交流5V输出,VAA检测点也有正常的13V电压,由此确定无VGHP电压是因DP5开路所致,直接更换后后开机检测VGHP电压有正常的19.5V电压输出,整机恢复正常;分析该故障形成是因为VGHP电压是为gate级提供的高电位,也就是打开gate级的电压当液晶LCD屏失去该电压时就会造成液晶LCD屏内部TFT不能正常工作而出现此类故障;小结：逻辑板主要是由格式变换器和DC/DC变换器这两部分电路组成的;由以上这两个故障实例的分析检修过程,我们可以看出逻辑板的大多数故障均出在DC/DC变换电路;对于维修这部分电路,就其电路结构来说并不难理解,关键点就是要熟悉其DC/DC电路的时序控制过程和5大电压的产生;另外还需一提的是,在我们的维修实践探索中发现,逻辑板上所用的元器件在市场是完全可以采购到的,且价格非常低廉,就以上两个故障的维修,其维修成本均不足30圆,仅为板级维修价格的十分之一,因此对于液晶LCD电视机逻辑板的维修不但是技术层面的发展和超越,而且还是更具“钱途”的;故障现象：上广电SVA260PW023S屏上面有不规则彩色竖线分析与检修：检查逻辑板5V供电正常;逻辑板数字供电3.3V也正常;屏驱动所需要的VGHVGL都没有;怀疑DC-DC电路有问题逐个检测VGH和VGL对地电阻;发现VGH对地电阻为300欧姆左右,而VGL对地电阻为36K以上;怀疑VGH滤波电容漏电,去掉VGH对地的三个贴片电容检测VGH对地电阻为45K左右;拆下来的三个贴片逐个测量有两个漏电比较严重,更换电容后试机,机器恢复正常;维修案例：32L01HM/8M19/奇美屏,花屏、屏竖带干扰转解决方案：该机芯很多会出现,花屏现象,经维修发现都是DC/DC块U16ATC4060HS损坏没有5V输出造成的,有时更换了该U16还是没有输出,把外围元件全部更换了,还是没有输出,不知道什么原因,本人对照电路分析,在U16的7脚加一个10K的贴片电阻输出正常,该电阻可以焊在主板的R239位置上,R239焊盘上没有元件,故障可以解决,望各位同仁维修时借鉴维修案例：30LBAIW/8TG5奇美屏不开机、烧屏驱动板解决方案：该系列的机器,由于主板上的供电DC/DC电路MOS管击穿,需要更换,滤波电容也需更换,否则还会烧驱动板;逻辑板维修总结检修思路一、外观检查看主芯片电源IC滤波电容等易损元件是否存在明显烧黑或颜色异常等；二、测电阻测各供电测试点是否存在短路阻值变小,保险有无开路；三、测电压测各供电测度点电是否正常①电源供电Vcc5V/12V,②主芯片3.3V；2.5V；1.8V,1.2V等,③VAA14V,VGH20V,VGL-5.5V,④VREF13V,VCOM6V；四、测IC信号线对地阻值LVDSDDR与主芯片之间数据交换是否有不良；五、检查各连接线排插看屏线与逻辑板、逻辑板与屏之间排插是否存在接触不良大屏幕逻辑板的故障最好摘板维修,配备外置电源和打屏的仪器,可以方便的修复故障;维修一例创维8G2047L18RM-F液晶,逻辑板型号LC470WU4,机器开机背光亮,黑屏,用遥控器可以开关机,分析逻辑板不工作最有可能,取下逻辑板测量供电保险电阻果然失效,用万用表测得供电没有短路现象,用细导线连接,开机,故障依旧,只是保险电阻不再损坏,测量供电12V正常,测得VGH1.9V,VDD0.8V;由于屏幕庞大,维修十分不方便,采用摘板维修方法;摘板维修逻辑板应该使用打屏仪,因为仅仅接上逻辑板的供电,由于数据时钟的问题,大部分的逻辑板DC-DC转换电路不能正常工作,接好打屏仪,故障依旧,在测量VDD电路过程中突然发现有冒烟现象,赶忙关机,复查VGH和VDD的对地电阻,发现VDD对地电阻偏小,分析VDD的滤波电解有不稳定的损坏,用外置12V电源加在VDD上,轻轻触动各个滤波电容,很快发现一个电容在触动时有冒烟发热现象,;;;此例VDD电容有不稳定的漏电现象,维修此类故障最好采用外置电源维修,避免故障扩大;修复后,DC-DC电感的波形,探头10：1,利用双显表可以方便的判断DC-DC的工作状态;电感另一端测量：利用外置12V电源加在VDD上,马上发现发热的电容,不用打屏仪仅仅上12V供电,此板的DC-DC根本不工作,由于时钟数据的缘故,大多数的逻辑板维修必须用打屏仪;。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
逻辑板原理讲解-视显光电目前电视已经从CRT过渡到液晶，我们在卖场也很难买到CRT电视了。
所以液晶电视维修也是我们家电维修从业者必须要掌握的技能。
而逻辑版（也称TCON板）也是液晶电视电路的核心，而提起逻辑版板，很多人不了解，到底什么是TCON板？今天特整理一下TCON板的原理知识讲解，以TCL液晶电视和目前国内主要的通用逻辑板商视显光电的逻辑板为例，希望给大家带来帮助。
一、什么是逻辑板（TCON）？TCON板的英文是:timingcontroller的缩写TCON板中文是：时序控制电路逻辑板实物图逻辑板又称：控制板，在液晶电视里的作用和CRT中的视放板相当，但有本质的区别，逻辑板不是一个纯粹的信号放大器，它输入是LVDS格式信号，而不是RGB。
逻辑板的作用是把数字板送来的LVDS或TTL图像数据信号，时钟信号进行处理移位寄存器存储将图像数据信号，时钟信号转换成屏能够识别的控制信号行列信号RSDS 控制屏内的MOSFET管工作而控制液晶分子的扭曲度。
二、传统逻辑板电路主要由哪几部分组成？1.TCONIC(必须的）2.GAMMAIC（必须的）3.PMIC（必须的）4.GPMIC（OPTION)5.LEVELSHIFTIC(GOA屏专用）三、传统液晶屏TCON布局1.逻辑板与SOURCE板分离2.TCON板与SOURCE板合并四自制逻辑板的几种实现架构1.主板+TCON板+SOURCE板TCON板=TCONIC+PMIC+GAMMAIC自制TCON板直接替换屏厂提供的TCON板2.主板+SOURCE板---比NO.1成本低，但一屏一主板，主板组件多主板=SOC+TCONIC+PMIC+GAMMAIC或者主板=SOC（内置TCON）+PMIC+GAMMAIC3.主板+转接板+SOURCE板---主板组件减少，成本比NO.1低，比NO2高主板=SOC（内置TCON）转接板=PMIC+GAMMAIC4.主板+SOURCE板---成本最低，主板组件多，需要和屏厂合作设计主板=SOC（内置TCON）或主板=SOC+TCONICSOURCE板=PMIC+GAMMAIC+bridge五、逻辑板板各功能模块介绍1.TCONIC内部框图TCONIC作用：实现两个基本功能1.1TCON基本功能1：接收LVDS信号并把它转换为Mini-LVDS信号mini-LVDS信号特点及规范1.1.1TCONIC和SOURCEDRIVERIC之间的接口1.1.2在Clock的上升沿和下降沿各传送1个Bit数据其规格需满足Panel要求1.1.3阻抗匹配传输线阻抗Zo:推荐范围25欧---75欧通常Layout设计线对的差分阻抗Zdif=2Zo=100欧Mini-Lvds接收端的端接电阻RT=Zdif=2Zo，实际上SourceDriver大多数情况下不止一个，所以端接电阻安放位置很重要，一般近端和远端各放一个，远端测量时幅度会变差，实际调整SWING时需留意A:阻抗不匹配示例FFC线阻抗50欧时Clock波形B:阻抗匹配示例FFC线阻抗100欧时Clock波形1.1.4Mini-Lvds输出电压备注：屏SPEC会给出VID规格，VOD=2*VID1.1.5数据结构（DataMapping)6bit3pairs;6bit4pairs;6bit5pairs;6bit6pairs8bit3pairs;8bit4pairs;8bit5pairs;8bit6pairs例如：8bit6pairsModeDataMapping见下图1.2TCON基本功能2：产生PANEL扫描驱动电路和数据驱动电路所需的时序控制信号1.2.1POL信号：polarityinversionsignalforsorcedriver数据驱动IC控制数据输出信号的极性反转如下图为单个TFT及像素的等效电路，反转电压是指施加在Clc两端电压什么是极性反转？施加在液晶分子上的电场是有方向性的，在不同时间以相反方向电场施加在液晶上，称为极性反转液晶显示电极的像素电压高于Vcom电压称为正极性反之，液晶显示电极的像素电压低于Vcom电压称为负极性为什么可以极性反转？液晶分子在电场中所受的力矩与电场的平方成正比而与电场的方向无关，所以可以用极性反转的方式驱动液晶而不改变其排列和穿透率。
错误认识：在极性反转时液晶分子转来转去为什么必须极性反转？A：取向膜的直流阻断效应控制基板表面的液晶分子排列方向的具有沟槽的薄膜称为取向膜，电极上的电压透过取向膜施加到液晶分子上，取向膜的等效电容大，等效电阻大，当直流驱动液晶时，电阻分压使电压差大部分落在取向膜上，而无法改变液晶分子排列。
B：可移动离子和直流残留液晶制程中不可避免残留可移动离子，如果采用直流驱动，离子会移动到取向膜形成内部电场，即使不加外部电场，液晶分子也会因内部电场而改变排列状态，称为直流残留，造成残影。
当采用极性反转方式驱动，外部电压平均值为0，可移动离子向两个电极的移动相互抵消，避免直流残留现象。
要点：正极性电压和负极性电压相等各种极性反转方式极性反转实现方法一Common电极电压固定不变驱动方式极性反转实现方法二Common电极电压不停变动驱动方式1.2.2TP1信号：latchsignalforsourcedriver数据驱动IC输出数据信号的使能控制信号高电平：一行数据锁存到行存储器内低电平：一行数据释放，对液晶电容充电1.2.3STV信号：scandriverstartpulse扫描驱动IC输出起始控制信号1.2.4CKV信号：scandriverclock控制扫描行依次开启的时钟信号1.2.5OE信号：scandriveroutputenable扫描行开启关闭的使能控制信号高电平：扫描行开启低电平：扫描行关闭结合下图进一步说明信号1=STV信号2=CKV信号3=TP1信号4=OEGATEDRIVER输入第一个STV信号准备开始第一场扫描，输入第一个CKV信号准备开启第一个扫描行，此时SOURCEDRIVER输入TP1信号释放第一行数据信号，OE信号到来后高电平开启低电平关闭扫描行，如此循环往复。
TCONIC附加的重要功能：OD功能1.3OD功能介绍OD:OVERDRIVE过驱动作用：提升液晶响应时间1.3.1液晶的响应时间响应时间是指液晶分子改变排列角度，变换画面显示所需要的时间。
屏SPEC给出的响应时间等于黑到白，白到黑的上升时间和下降时间之总和，先声明这个时间OD功能是无法提升的。
1.3.2为什么要提升液晶的响应时间？看下面两幅图，左图响应时间慢，右图响应时间快通过对比，可以发现：响应时间慢----图像模糊，拖尾1.3.3OVERDRIVE技术电场加速效应：液晶分子在电场中所产生的力矩与电场的平方成正比，因此，增加电场可以大幅度增加对液晶分子施加的力矩，从而加速液晶分子的转动，这就是电场加速效应。
OVERDRIVE:利用电场加速效应，在两个帧之间插入另一个帧，施加较高补偿电压，强迫液晶分子在较短时间内改变排列，从低亮灰阶达到预定的高亮灰阶，从而提升液晶的响应时间，此种方法被称为高插驱动，也叫过驱动。
从概念可以看出，OVERDRIVE只对GRAYTOGRAY有效，对BLACKTOWHITE无效右图是没有做OVERDRIVE时的驱动电压波形和液晶的响应时间曲线下图是有做OVERDRIVE时的驱动电压波形和液晶的响应时间曲线对比结果：OVERDRIVE可以大幅提升液晶的响应时间1.3.4UNDERSHOOT技术与高插驱动相对应的技术就是低插驱动（UNDERSHOOT)通过在两帧之间插入另外一个帧，施加较低补偿电压来实现与OVERDRIVE最大不同，UNDERSHOOT被动减小电场，靠液晶分子本身的弹性来改变排列，效果比OVERDRIVE差。
1.3.5OVERDRIVE实现方式A流程图如下B最佳响应时间对照表通过实验方式填表获得，对于8BIT灰阶，可以设计256X256TABLE，但需要MEMORYSEZE大，简化的方式可以设计32X32TABLE或16X16TABLE，再用线性内插方式计算其他灰阶变化所需的补偿灰阶。
2.1传统GAMMAIC：本身很简单，只起到BUFFER的作用如下图是传统的GAMMAIC应用图输入电压值Ai,Bi,Mi,Ni来自输入端电阻分压后产生的精确电压，经运放组成的缓冲器输出后提供给屏端，缓冲器的作用是增加带负载的能力2.2P-GAMMAIC：与传统GAMMAIC比本质相同，增加Programmable功能，实现I2C总线控制，电压存储，BANK选择等2.3PANEL对于GAMMA电压需求的实例3PMICPowerManageIC：产生SourceDriver和GateDriver所需要的多路电压（工作原理参看一般的DC-DC设计和LDO设计）3.1DVDD：数字逻辑电压，一般是3.3V，用于逻辑电路的供电3.2AVDD：主电压，主要用在SourceDriver输出的像素电压和Gamma校正的电压3.3VGH：Gate开启电压，用于TFT栅极打开的电压3.4VGL：Gate关断电压，用于TFT栅极关断的电压3.5Vcom：Vcom电压，Panel公共电极电压，有的集成在GammaIC下图为某PanelSPEC给的规格4GPMIC:GatePulseModulator俗称削角电路作用：减少扫描线和像素之间的电容耦合效应，改善馈通电压造成的画面闪烁TFT等效电路如下图因为电容耦合效应，在Gate电压由打开到关断，此时TFT处于截止状态，寄生电容Cgd会将Gate电压变动馈送到像素电压，产生电压变化量△V,称为馈通电压，馈通电压的存在使Clc和Cs上保存的像素电压偏离原来的设定值，造成画面闪烁。
解决方法：一方面降低馈通电压，另一方面调整Vcom电压进行补偿削角电路的作用就是通过降低Vp-p电压来减小馈通电压削角IC应用原理图5LevelShifterIC:电位转移电路5.1为什么需要电位转移？一般的TFT开启电压需要20V以上，关断电压需要-5V以下，而来自TCON时序控制电路的电压一般是0V或3.3V这样的逻辑电压，因此需要LevelShifer实现电平的转换。
5.2WOA设计通常的PANEL，GateDriver放在玻璃基板外部，通过阵列外布线进行设计（WireOnArray简称WOA),LevelShifer电路集成在GateDriver上。
