可铭连续喷墨绘图仪使用说明书样本
喷墨绘图仪操作手册(新)
服装CAD喷墨绘图仪使用手册第一章·绘图仪安装及注意事项1、绘图仪支架的安装打开包装箱后，两个人左、右两端托绘图仪主机底部，先取出主机轻放于水平地面，再取出支架配件准备安装。
安装时参照提供的整机图片，先将横梁与支架两边的侧站板对孔连接，固定横梁上的螺丝即可，送纸杆拖架应在机器后方，和横梁上的传感器相反的方向。
支架安装后将主机抬至支架上，放在支架两个侧站板里侧，对准孔位，固定螺丝，螺丝方向由里朝外进行固定。
支架安装注意事项：①螺丝应与相应螺丝孔完全对位，不可偏离；②螺丝应与相应螺丝孔啮合牢固，不可松动；③左右支撑脚架水平高度保持一致；④左右侧站板位置不可调换；⑤在把主机架从包装箱里抬出来的时候一定要用力均匀，不可用大力托两侧的边罩；⑥安装收纸感应器插孔、送纸感应器插孔、送纸电机插孔时要按照所标识的文字安装，不可插错位。
2、绘图机的使用要求①电源要求电源要有单独的供电，有稳妥的接地系统，不得与其他系统共用，并有相应的防雷措施，电源电压上下浮动不得超过8%，请使用400W或以上的UPS 为本绘图机供电。
绘图机附带有一根三芯带接地电源线，电源线必须插入三芯插座，不能使用三芯转两芯的插座。
在确定电源开关（0）的位置，插上电源线的一端至绘图机电源插座，另一端插在电源插口上，至此绘图机电源连接完成。
然后可以打开电源开关检查是否正确连接了电源，此时可以看到面板上的电源指示灯亮，并且听到细小的风扇声，表明电源基本正常。
注意：在正常关机后至少要等待十秒以后才能再次开机。
②输出平台PC机要求基本要求：CPU奔腾II-350，内存64M，硬盘10G，光驱，软驱。
15“显示器。
推荐配置：CPU奔腾4-1.7G，内存256M，硬盘40G。
光驱，软驱，17“显示器。
操作系统：Windows③工作环境要求温度：10℃-35℃湿度：15%-85%RH无冷凝工作环境：洁净环境，附近无强电磁源注意：超过使用温度可能会引起绘图机性能的下降3、绘图仪连接电源和计算机安装步骤如下：①取出包装箱内的绘图机驱动光盘，放入电脑光驱中，按照提示安装光驱于“C:\Program Files”中，完成后安装程序自动把打印中心的快捷方式发送到电脑桌面上。

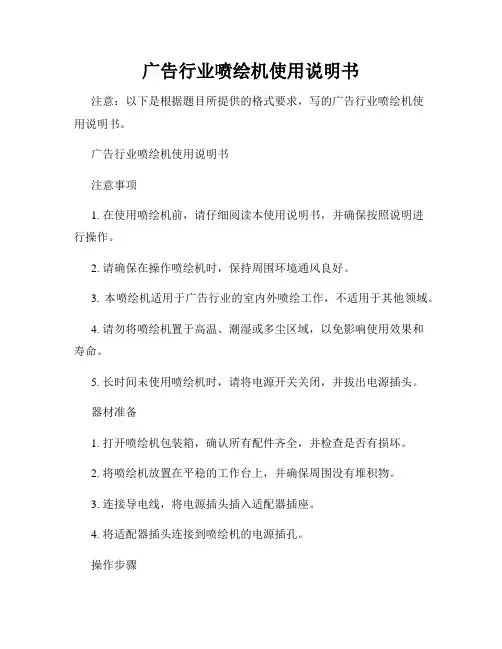

广告行业喷绘机使用说明书
广告行业喷绘机使用说明书注意：以下是根据题目所提供的格式要求，写的广告行业喷绘机使用说明书。
广告行业喷绘机使用说明书注意事项1. 在使用喷绘机前，请仔细阅读本使用说明书，并确保按照说明进行操作。
2. 请确保在操作喷绘机时，保持周围环境通风良好。
3. 本喷绘机适用于广告行业的室内外喷绘工作，不适用于其他领域。
4. 请勿将喷绘机置于高温、潮湿或多尘区域，以免影响使用效果和寿命。
5. 长时间未使用喷绘机时，请将电源开关关闭，并拔出电源插头。
器材准备1. 打开喷绘机包装箱，确认所有配件齐全，并检查是否有损坏。
2. 将喷绘机放置在平稳的工作台上，并确保周围没有堆积物。
3. 连接导电线，将电源插头插入适配器插座。
4. 将适配器插头连接到喷绘机的电源插孔。
操作步骤1. 打开喷绘机的电源开关，并等待几秒钟，直到喷绘机显示屏上显示正常。
2. 通过喷枪上的按钮调整喷绘机的喷头位置，确保喷头与材料表面的距离适当。
3. 打开喷绘机的墨盒盖，并检查墨盒中的墨水量是否充足。
4. 根据需求选择喷绘机的喷绘模式，比如单色、双色或多色。
5. 将待喷绘的材料固定在喷绘机工作台上，并按下喷绘按钮进行喷绘。
6. 在喷绘过程中，确保平稳移动喷绘机，以免出现喷绘不均匀或模糊的情况。
7. 喷绘完成后，关闭喷绘机的电源开关，并擦拭喷绘机表面及喷枪。
维护保养1. 每次使用喷绘机后，及时清理喷枪和墨盒，避免堵塞。
2. 定期清洁喷绘机的喷头和打印机头，以确保喷绘质量。
3. 请勿随意拆卸喷绘机内部零部件，如需维修，请联系专业人员。
4. 定期检查喷绘机的喷头和墨盒是否需要更换，避免使用老化零件造成影响。
故障排除1. 如果喷绘机无法正常开机，请检查电源插头是否插紧，并确保电源供应正常。
2. 若喷绘质量不佳，可以尝试调整喷头位置、更换墨盒或清洁喷头。
3. 如果喷绘机出现异常噪音或异味，请立即关闭电源开关，并联系售后服务。
免责声明本喷绘机使用说明书所提供的全部信息仅供参考，具体操作请根据实际情况进行，并请自行承担使用喷绘机所带来的风险和责任。

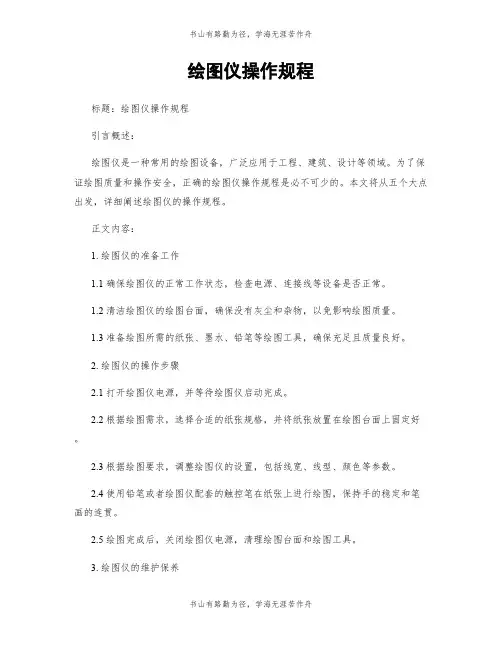

绘图仪操作规程
绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种常用的绘图设备，广泛应用于工程、建筑、设计等领域。
为了保证绘图质量和操作安全，正确的绘图仪操作规程是必不可少的。
本文将从五个大点出发，详细阐述绘图仪的操作规程。
正文内容：1. 绘图仪的准备工作1.1 确保绘图仪的正常工作状态，检查电源、连接线等设备是否正常。
1.2 清洁绘图仪的绘图台面，确保没有灰尘和杂物，以免影响绘图质量。
1.3 准备绘图所需的纸张、墨水、铅笔等绘图工具，确保充足且质量良好。
2. 绘图仪的操作步骤2.1 打开绘图仪电源，并等待绘图仪启动完成。
2.2 根据绘图需求，选择合适的纸张规格，并将纸张放置在绘图台面上固定好。
2.3 根据绘图要求，调整绘图仪的设置，包括线宽、线型、颜色等参数。
2.4 使用铅笔或者绘图仪配套的触控笔在纸张上进行绘图，保持手的稳定和笔画的连贯。
2.5 绘图完成后，关闭绘图仪电源，清理绘图台面和绘图工具。
3. 绘图仪的维护保养3.1 定期清洁绘图仪的外部表面，使用干净的软布擦拭，避免灰尘和污渍积累。
3.2 定期更换绘图仪的墨水或者墨盒，确保绘图质量和持久性。
3.3 定期检查绘图仪的电源线和连接线是否正常，避免因线路问题导致的故障。
3.4 绘图仪长时间不使用时，应将其放置在干燥通风的地方，避免受潮和灰尘。
4. 绘图仪的故障排除4.1 如果绘图仪无法启动，首先检查电源是否正常连接，尝试重新启动。
4.2 如果绘图仪的绘图质量下降，可以尝试更换墨水或者调整绘图参数。
4.3 如果绘图仪出现卡纸、断线等问题，应及时停止使用，并联系专业维修人员进行维修。
5. 绘图仪的安全注意事项5.1 在操作绘图仪时，应注意手的位置，避免手部接触到滚筒等运动部件。
5.2 使用绘图仪时，应保持专注和集中注意力，避免因操作不当导致的意外事故。
5.3 绘图仪的维修和保养应由专业人员进行，不得随意拆卸和修理。
总结：绘图仪的操作规程是确保绘图质量和操作安全的关键。
喷绘机操作规范及注意事项
喷绘机操作规范及注意事项喷绘机操作规范及注意事项喷绘机规范操作流程:喷绘机启动——打开喷绘机总电源开关——再依次打开5V、24V 和35V分开关——按下工控机电源按钮——启动工控PC机——喷绘工作软件系统启动——双击电脑桌面上ultra control center (操作系统软件)——该控制软件启动——安装打印耗材——给出命令,喷绘机工作——工作完成,清洗喷头,关闭电源。
喷绘机的操作注意事项:一、系统软件开机不能同时打开双击两次。
由于该系统软件对硬件的独占,不要再软件运行时再启动该软件,即连续二次启动。
否则电脑系统会发生故障。
二、该工控软件内的系统时间,不可随意改变。
三、由于软件平台位置移动需要一个过程,故不要快速点击切换Pavse和Continue两个按钮,应等待相应过程完成以后,再进行下一步操作。
四、设备在进布过程中,不要连续用鼠标点Fornard按钮,以免程序失控;同样倒布过程中也不要连续点击Backuard按钮。
五、开机时必须先开电源开关,再开伺服器电源开关;根据开关顺序依次打开,关机时反向操作。
六、在设备运行过程中发现喷头堵塞,按下PAUS键,暂停喷绘作业,清洗喷头,清洗完毕后继续打印,随时观察画面效果。
七、当系统软件显示各种打印参数时,请认真检查设定是否准确,打印前务必确认各种设定正确。
八、喷绘机专业操作人员必须养成良好的工作习惯,每天工作完成后对喷绘机喷头进行保养维护,严格保持机器周围运行环境的良好。
九、喷绘机在不工作后,清洁喷头面板,洒上清洗液,用保鲜膜覆盖,保持真空,关机后,一定要拔掉电源插头,避免静电对喷头的损坏。
十、经常检查供墨柜内油墨桶,确认油墨是否足够,定期更换油墨过滤器。
十一、经常检查导轨和导轨滚珠的清洁润滑状况,并用润滑油给导轨注油。
十二、每日工作完成后清洗保养喷头,定期清洗墨盒及墨位传感器。
十三、检查各种电路接头、螺丝等,观察是否松动,并注意调节同步带的松紧。
十四、定期清除电脑、电源及电路板上的灰尘,工作车间内地面经常打扫保持清洁。

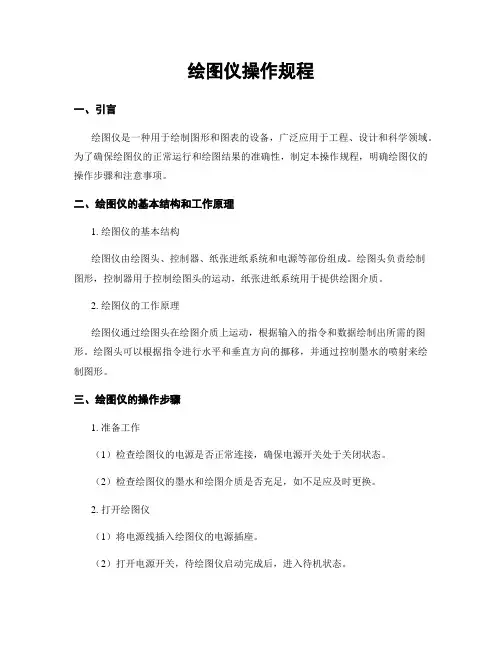

绘图仪操作规程
绘图仪操作规程一、引言绘图仪是一种用于绘制图形和图表的设备，广泛应用于工程、设计和科学领域。
为了确保绘图仪的正常运行和绘图结果的准确性，制定本操作规程，明确绘图仪的操作步骤和注意事项。
二、绘图仪的基本结构和工作原理1. 绘图仪的基本结构绘图仪由绘图头、控制器、纸张进纸系统和电源等部份组成。
绘图头负责绘制图形，控制器用于控制绘图头的运动，纸张进纸系统用于提供绘图介质。
2. 绘图仪的工作原理绘图仪通过绘图头在绘图介质上运动，根据输入的指令和数据绘制出所需的图形。
绘图头可以根据指令进行水平和垂直方向的挪移，并通过控制墨水的喷射来绘制图形。
三、绘图仪的操作步骤1. 准备工作（1）检查绘图仪的电源是否正常连接，确保电源开关处于关闭状态。
（2）检查绘图仪的墨水和绘图介质是否充足，如不足应及时更换。
2. 打开绘图仪（1）将电源线插入绘图仪的电源插座。
（2）打开电源开关，待绘图仪启动完成后，进入待机状态。
3. 连接绘图仪和计算机（1）将计算机的输出端口与绘图仪的输入端口连接，确保连接坚固。
（2）根据绘图仪和计算机的规格要求，进行相应的设置和调试。
4. 设置绘图参数（1）打开绘图软件，并选择绘图仪作为输出设备。
（2）根据需要设置绘图的尺寸、比例和图形样式等参数。
5. 绘图操作（1）根据绘图需求，输入相应的指令和数据。
（2）根据绘图软件的操作界面，进行图形的绘制和编辑。
（3）在绘图过程中，及时保存绘图文件，以防数据丢失。
6. 打印图形（1）绘图完成后，选择打印命令。
（2）根据打印设置，选择合适的打印机和纸张类型。
（3）调整打印参数，如打印质量和打印方向等。
（4）确认设置无误后，点击打印按钮，开始打印图形。
7. 关闭绘图仪（1）完成绘图任务后，关闭绘图软件。
（2）断开绘图仪与计算机的连接。
（3）关闭绘图仪的电源开关。
四、绘图仪的注意事项1. 绘图仪的使用环境应保持干燥、清洁，避免灰尘和水分进入设备内部。
2. 绘图仪的墨水应定期检查和更换，以确保绘图效果的质量。
绘图仪操作规程
绘图仪操作规程一、引言绘图仪是一种用于绘制图形和图表的设备，广泛应用于工程、设计、制图等领域。
为了确保绘图仪的正常运行和正确操作，制定本操作规程，旨在提供详细的操作指导和注意事项。
二、操作准备1. 确保绘图仪处于稳定的工作环境中，远离振动和尘埃等干扰。
2. 检查绘图仪的电源和连接线是否正常，确保电源稳定，并保证连接线不受损。
3. 检查绘图仪的绘图纸和墨盒是否充足，如不足需及时更换。
三、绘图仪的开机与关机1. 开机操作：a. 按下绘图仪的电源开关，待绘图仪启动完成后，进入待机状态。
b. 检查绘图仪的显示屏，确保显示正常且无异常信息。
c. 检查绘图仪的墨盒和绘图纸，确认充足并正确安装。
d. 按下绘图仪的“打印”按钮，进入绘图模式。
2. 关机操作：a. 按下绘图仪的电源开关，待绘图仪彻底关闭后，断开电源。
b. 清理绘图仪的工作区域，确保无杂物和残留物。
四、绘图操作1. 打开绘图软件，并选择合适的绘图模板或者创建新的绘图文件。
2. 根据需要设置绘图的尺寸、比例、坐标系等参数。
3. 在绘图软件中绘制所需的图形或者图表，确保准确无误。
4. 将绘制好的图形发送到绘图仪进行打印。
5. 在绘图仪的显示屏上确认打印参数和纸张设置，如有需要可进行调整。
6. 按下绘图仪的“打印”按钮，绘图仪开始进行打印操作。
7. 打印完成后，检查打印结果是否符合要求，如有需要可进行重新打印。
五、绘图仪的维护与保养1. 定期清洁绘图仪的外壳和显示屏，使用干净的软布擦拭，避免使用含有酒精或者化学溶剂的清洁剂。
2. 定期清理绘图仪的墨盒和墨头，避免墨水干燥阻塞。
3. 定期检查绘图仪的连接线和电源线是否松动或者损坏，如有问题及时更换。
4. 定期校准绘图仪的打印质量，确保打印结果准确清晰。
5. 绘图仪长期不使用时，应断开电源并进行适当的保护措施，避免灰尘和湿气侵入。
六、故障排除1. 绘图仪无法开机：a. 检查电源线是否插紧，电源是否正常供电。
b. 检查电源开关是否处于关闭状态。
喷墨绘图仪操作手册
操作手册目录第一章机器安装1.1 机器的外观1.2 机器安装1.2.1 安装机械部分1.2.2电源与数据线的连接1.2.3安装墨盒1.3 接通电源1.4 打印机的接口第二章 产品概况2.1 技术参数:2.2 机器各方位示意图2.3 触摸屏显示2.4 触摸屏使用说明第三章关于控制软件3.1 软件的安装 （附图）3.2 软件使用说明3.2.1 界面概况3.2.2 绘图机参数设置3.2.3 打印精度校准3.2.4 打印实例说明3.3 多文件的排队打印和网络打印第四章注意事项及常见故障现象4.1 注意事项4.2 墨盒使用注意事项4.3 关于PC机的配置欢迎您选购本公司的喷墨绘图机产品。
在使用本产品前请详细阅读以下的使用说明第一章机器安装1.1 绘图仪外观：正面效果图侧面效果图1.2 机器的安装：1.2.1 安装机械部分：1）首先将支架的横梁与支架左右两侧分别通过2颗螺钉固定（如图所示），注意支架横梁的方向，横梁中间部位带有传感器的窗口向前，接线部位向右，装有电机的机腿为右侧。
a、左侧连接b、右侧连接c、支架传感器2）支架固定好后，插入传感器连线（如图）：a、插入传感器接线b、接好传感器接线后3）支架组装好后的整体效果图：4）支架组装好后，将绘图仪机头放到支架上进行连接并插好支架电机电源连线，注意分别对应好机器底部与支架两侧的两个固定孔位（如图所示）a、固定左侧b、固定右侧注意：绘图机的送纸传感器是感光元器件，对光线较为敏感，所以不要将绘图机放置在强光直射的位置。
尤其是机器右侧腿后面的传感器，不要暴露在很亮的光线下。
1.2.2 电源与网络数据线的连接：1）将随机配送的电源线一端接入220V电源，另一端插入绘图仪右侧背面的电源接口。
2）将随机配送的网络数据打印线分别插入电脑及绘图仪的网络接口。
1.2.3 安装墨盒：将随机配送的墨盒插入绘图仪的墨盒仓中，注意墨盒一定要到位并注意安装顺序，分三步放入墨盒仓中（如图所示）：1、将墨盒放入仓中2、用压条压住墨盒卡点3、放下墨盒压条4、单喷机墨盒装好后的效果图1.3 接通电源：注意本机应使用三项220V电源，并要求接地良好，以防损坏机器电路部分。
绘图仪操作规程
绘图仪操作规程一、引言绘图仪是一种用于绘制图表、图形和曲线的设备，广泛应用于科学研究、工程设计、生产制造等领域。
为了保证绘图仪的正常运行和正确操作，制定本操作规程。
二、绘图仪概述绘图仪是一种电子设备，通常由绘图仪主机、电源线、通信线和绘图仪笔等组成。
绘图仪主机通过通信线与计算机连接，通过接收计算机发送的指令来绘制图形。
三、绘图仪操作步骤1. 准备工作a. 确保绘图仪主机和计算机处于正常工作状态，并连接正常。
b. 检查绘图仪笔的状况，确保笔尖完好。
c. 打开绘图仪主机电源，待绘图仪主机启动完成。
2. 连接计算机a. 将绘图仪主机与计算机通过通信线连接，确保连接牢固。
b. 打开计算机，确保计算机系统正常运行。
3. 打开绘图软件a. 在计算机上打开绘图软件，如AutoCAD、CorelDRAW等。
b. 创建一个新的绘图文件，或打开一个已有的绘图文件。
4. 设置绘图参数a. 在绘图软件中，选择绘图仪作为输出设备。
b. 设置绘图仪的绘图范围和纸张大小。
c. 根据需要设置绘图仪的绘图速度和精度。
5. 编辑图形a. 使用绘图软件提供的绘图工具，创建所需的图形。
b. 根据需要进行图形的编辑、缩放、旋转等操作。
c. 确保图形的准确性和美观性。
6. 发送绘图指令a. 在绘图软件中，选择发送绘图指令的功能。
b. 确认绘图仪主机已连接并处于待机状态。
c. 发送绘图指令，等待绘图仪主机接收并开始绘制。
7. 监控绘图过程a. 在绘图软件中，监控绘图仪主机的状态。
b. 如有需要，可随时停止绘图或调整绘图参数。
8. 完成绘图a. 等待绘图仪主机完成绘图任务。
b. 关闭绘图软件，并保存绘图文件。
c. 关闭绘图仪主机电源，断开与计算机的连接。
四、绘图仪操作注意事项1. 绘图仪主机应放置在通风良好、干燥清洁的环境中，避免灰尘和湿气对设备的影响。
2. 绘图仪笔尖应定期更换，以保证绘图的质量和准确性。
3. 在操作绘图仪时，应避免突然断电或断开通信线，以免影响绘图仪的正常运行。
服装CAD绘图仪的安装调试使用及保养
警示在开机状态下，严禁将手、脸、头发等靠近到绘图仪的移动部件，如下图：压轮砂轮部件、喷头小车部件、收送纸电机连接部件。
图一压轮砂轮部件图二喷头小车部件图三收送纸电机连接部件在打印期间，严禁手动转动收送纸杆、触摸感应器，防止意外的跳杆、不停的送纸等问题出现。
目录确保安全及正确使用．．．．．．．．．．．．．．．．．．．．．．．．．．．3安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．4安全注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．6第一章安装绘图仪．．．．．．．．．．．．．．．．．．．．．．．．．．．．81.1检查附件．．．．．．．．．．．．．．．．．．．．．．．．．．．．91.2技术参数．．．．．．．．．．．．．．．．．．．．．．．．．．．．101.3各个部件名称及功能．．．．．．．．．．．．．．．．．．．．．．.．111.4装置支架．．．．．．．．．．．．．．．．．．．．．．．．．.．．．15第二章打印前操作．．．．．．．．．．．．．．．．．．．．．．．．．．．．182.1连接到计算机．．．．．．．．．．．．．．．．．．．．．．．.．．．192.2安装USB驱动．．．．．．．．．．．．．．．．．．．．．．．．．．．192.3输出中心安装．．．．．．．．．．．．．．．．．．．．．．．.．．．192.4安装纸张．．．．．．．．．．．．．．．．．．．．．．．．．．.．．202.5安装墨盒．．．．．．．．．．．．．．．．．．．．．．．．．.．．24第三章绘图．．．．．．．．．．．．．．．．．．．．．．．．．．．．.．．253.1绘图中心．．．．．．．．．．．．．．．．．．．．．．．．．．.．．263.2绘图方式及选择说明．．．．．．．．．．．．．．．．．．．．．．．273.3绘图．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．283.4网络自动绘图．．．．．．．．．．．．．．．．．．．．．．．．．．323.5设置．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．333.5.1线宽设置．．．．．．．．．．．．．．．．．．．．．．．．．333.5.2墨头设置．．．．．．．．．．．．．．．．．．．．．．．353.5.3步进设置．．．．．．．．．．．．．．．．．．．．．．．．．363.5.4打印误差设置．．．．．．．．．．．．．．．．．．．．．．．373.5.5喷头间误差设置．．．．．．．．．．．．．．．．．．．．．．383.6绘图精度的调整．．．．．．．．．．．．．．．．．．．．．..．．．403.7文件绘制完成后的操作．．．．．．．．．．．．．．．．．．．．．．41第四章故障处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．424.1故障处理．．．．．．．．．．．．．．．．．．．．．．．．．．．．434.2注意事项．．．．．．．．．．．．．．．．．．．．．．．．．．．．44确保安全及正确使用•为了保证安全正确地使用该机器，使用之前请仔细阅读该手册。
绘图仪操作规程
绘图仪操作规程标题：绘图仪操作规程引言概述：绘图仪是一种用于绘制各种图形和图表的设备，广泛应用于工程设计、建筑设计、地理信息系统等领域。
正确的操作规程可以保证绘图仪的正常运行，提高工作效率和绘图质量。
一、准备工作1.1 清洁绘图仪表面：使用专门的清洁布或软布擦拭绘图仪表面，确保表面干净无灰尘。
1.2 检查墨盒和纸张：确保墨盒有足够的墨水，纸张摆放正确，没有卡纸或折叠。
1.3 检查连接线：检查绘图仪与电脑或其他设备的连接线是否牢固，确保信号传输畅通。
二、设置绘图参数2.1 打开绘图软件：根据需要打开相应的绘图软件，选择绘图仪作为输出设备。
2.2 设置绘图尺寸：根据实际需要设置绘图尺寸和比例，确保绘图符合要求。
2.3 调整打印质量：根据绘图要求调整打印质量，选择合适的打印模式和分辨率。
三、开始绘图3.1 打印预览：在正式打印之前进行打印预览，检查绘图效果是否符合要求。
3.2 开始打印：确认无误后，点击打印按钮开始打印，注意观察打印过程中是否有异常情况。
3.3 完成打印：打印完成后，及时取出纸张，检查打印效果，如有问题及时处理。
四、维护保养4.1 关机清洁：在使用结束后及时关闭绘图仪，清洁绘图仪表面和墨盒，保持设备清洁。
4.2 定期维护：定期清洁绘图仪内部零部件，更换墨盒和维护配件，延长设备使用寿命。
4.3 故障处理：如遇到绘图仪故障，及时联系技术人员进行维修，不要私自拆卸或修理。
五、注意事项5.1 避免过度使用：避免长时间连续使用绘图仪，适当休息可以延长设备寿命。
5.2 避免受潮：绘图仪应放置在干燥通风的环境中，避免受潮影响打印效果。
5.3 避免碰撞：使用过程中要避免碰撞和摔落，保护绘图仪外壳和内部零部件。
结语：正确的操作规程可以确保绘图仪的正常运行，提高工作效率和绘图质量，希望以上内容能帮助您更好地操作绘图仪。
调试喷墨绘图仪
如何调试喷墨绘图仪一、喷墨机（双喷）设置：1、 Pesolution:150分辨率【按上下方向键进行选择速度调整】2、 Linewidth: 2 线径【此项参数用于调整绘图图型的线宽，数值越大，线宽越粗，按上下方向键可选择数值。
】3、ScaleX1:1.0000横向比例【用于图形的横向校正】4、ScaleY1:1.0000纵向比例【用于图形的纵向校正】5、原点： 2500 【工作起始点设置;原点参考值为2000~3000;可根据绘图幅宽的大小进行加减，按上下方向键调整大小；】6、Cleanout head 【此项为调试、清洗喷头的设置;当绘图模糊不清时按下方向键为清洗喷头】7、Tset Pattern:1 内存测试图【按方上下向键进行选择图形（1-3幅内存图）】8、Parameter 1:126墨盒直线间距调整【此项参数是指1号/2号墨盒在横向（水平方向）的距离通过调整此数值来校正偏差。
根据墨盒间距测试图，按上下方向键调整数值（115--130可调）然后按试绘键画图，直至测试图上126位置的上下线段连接为直线为准;】【注：上下接线向左偏加大数值，反之减小数值；】9、Parameter 2:122墨盒往返程间距【此项参数是指小车向左运动和向右运动的往返接线偏差调整。
根据墨盒向左向右测试图形，按上下方向键调整数值（115--140可调）直至测试图上126位置往返的上下线段连接为直线为准；】【注：上下接线向左偏加大数值，反之减小数值；】10、 Parameter 3:122墨盒斜线间距调整【此项参数是指1号/2号墨盒在横向（水平方向）的距离通过调整此数值来校正偏差。
根据墨盒间距测试图，按上下方向键调整数值（115--140可调）然后按试绘键画图，直至测试图上126位置的上下线段连接为直线为准；】【注：接线向左上角偏加大数值，向左下角偏减小数值;】11、Parameter 4:122小车往返斜线调整【此项参数是指小车向左运动和向右运动的往返接线偏差调整。
可铭连续喷墨绘图仪使用说明书
可铭连续喷墨绘图机仪使用说明目录序言--------------------------------------------------------------------------1第一章安全操作注意事项----------------------------------------------2第二章技术性能参数----------------------------------------------------3第三章可铭连续喷墨绘图机各部件名称及功能-------------------4第四章绘图机安装详细说明-------------------------------------------5第五章可铭连续喷墨绘图机安装步骤-------------------------------51.绘图机安装2.电脑驱动软件安装第六章笔式绘图仪和喷墨绘图仪的具体对比请在使用可铭高速连续喷墨机详细读懂目录详情序言尊敬的用户您好感谢您对“香港可铭”高速连续喷墨绘图机的信用与支持。
该机是我们自主设计研发在国外行业的先进软件技术融合完美对接。
性能稳定，操作规程简便，功能性价比高。
配有先进光感自动送收技术和纳米高精确度科技。
适合大中型服饰CAD设计院，家居CAD设计工程院。
适用大中型企业设计师们现代化高科技作业。
我们全体香港可名有限公司员工真诚贵院贵企事业单位对我司工作的认可，真诚希望对我们的产品提供宝贵意见。
诚信实事求是奋发向上是我们可名与时同进。
愿可铭高速连续喷墨绘图机的质量和服务能让您满意香港可铭国际有限公司研发监制长沙全胜信息技术有限公司生产第一章安全操作注意事项重要提示：为了保证可铭绘图机的安全和正常使用，请在安装使用前认真仔细阅读说明书详情。
以下是安全操作规程发点说明，请使用工作者严格管理遵守。
1. 使用机器电源时，务必保证电源稳定性，有效连接地线。
警告：一旦发生漏电雷电与闪电故障，会造成工作人员受到电击伤害，同时可能烧毁电路与机器，跟使机器无法正常工作。
国产喷绘机使用方法说明
国产喷绘机使用方法说明第一条喷绘机装纸与测试1、用拖布清理喷绘室地面，用抹布简单的对喷绘机进行清理(主要防止静电给机器造成影响，次要保持室内的卫生)。
2、打开总的电源开关，再打开喷绘机，打开与喷绘机所连接的电脑。
3、给喷绘机做保养，用缝纫机油对喷绘机的托架轴进行擦拭，直至达到托架轴润滑程度，再用酒精做简单的擦拭(擦拭过程最好是用纸巾，能达到较好的效果)。
4、根据所要喷的物料，选择适合的纸张(常用高光相纸、背胶纸)，包括所用纸张的尺寸，一定选择合裁的纸张，避免不必要的浪费。
5、(以下步骤必须带白色手套，免得纸张上留下手印)将选好的纸张装入喷绘机，先取下喷绘机最上层的纸轴，将卷筒纸按照机器进纸方向装入纸轴内，再放回原来所处喷绘机的位置，用双手将纸张送入喷绘机，将纸张由铜线内侧送入机器内、跟据纸张宽度调整卡纸夹位置，直到喷绘机检测到纸张，自动进纸为止，如果装纸成功喷绘机电子屏幕会显示“请调整后面的导纸”，点击确定就可以了(用压纸片固定纸张两侧,避免纸张起鼓，影响墨头打印图像)；如果装纸不成功喷绘机电子屏幕会显示“未装入打印载体”，方法一：重新装入纸张。
方法二：取下喷绘机上的压纸片，按下电子屏幕左侧的“装入打印载体”，直到电子屏幕上的“！”不再出现。
如果纸张进入喷绘机过短，可选择“馈送载体选项”多进一些纸(避免打印图像打印不出来)6、打印测试页，①点击电子屏幕上的“辅助功能菜单”②点击“灌注菜单”③点击“全部灌注菜单”④点击“退出”7、喷绘机的装纸过程完成第二条蒙泰软件的使用1、把所需文件在PS里另存JPG格式后(文件名称不能以数字形式开头)，打开蒙泰打印系统软件，选择“文件”菜单中的“建立新文件”选项2、在“建立新文件”菜单中，修改所需文件尺寸，其它选项不用修改3、选择“文件”菜单中的“载入图像”选项，选择要打印的图片(一般是JPG格式)4、点击上方工具栏中的“显示定位面板”，设定上下左右图像在打印画板中所处的位置5、点击“文件”菜单中的“打印”选项，①在打印菜单中点击“打印机设定”更改纸张尺寸，改成和初建打印画板尺寸相同，点击“确认”②“速度”选项可根据所要求质量进行更改(正常情况下是双向4pass)6、以上步骤都进行完，必须点击“自动设置纸张”选项，否则以上操作不执行7、最后点击确认，直接打印就可以了备注：打印过程出现问题，例如:缺色、断墨等，可按下喷绘机电子屏幕的“暂停”键，取消打印作业，调整没有问题后，按下“重新设置”建，重新打印。
喷绘机操作规程标准范本
操作规程编号：LX-FS-A81052 喷绘机操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑喷绘机操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
第一条开机顺序:先开前三个开关，再打开打印软件。
然后打开35V电源跟其它开关。
（送布开关:往上为放车体，往下为放布，中间为停）第二条关机顺序：从后往前依次关闭。
第三条上布时布的两边最好压在两个压轮之间。
把布挣平，拉紧，抬起压杆。
第四条轨道定期加润滑油，地线定期浇盐水第五条冬天室内温度最好不低于20摄氏度，室内湿度不低于40%第六条保持室内清洁，以免灰尘堵塞喷头第七条光栅定期擦拭第八条严禁更改系统时间第九条不能连续打开两次打印软件第十条须打开软件后在打开35v电源开关第十一条冲洗喷头以后一定要保证喷头电路部分的干燥，如果有电路部分有液体或不干燥容易烧掉喷头跟喷头控制板第十二条每次工作完以后都要对喷头进行保养维护（使用保鲜膜与面巾纸包喷头）第十三条Photoshop的模式必须设为CMYK ，存储为TIFF格式第十四条在机器工作的时候，其它机器严禁访问本机，否则容易出现乱码现象第十五条机器电路所有部分不能带电插拔第十六条机器两边的急停开关不能随意乱动第十七条使用吸尘器清洗喷头时要竖着清洗，不要来回摩擦清洗第十八条打雷时最好关闭机器断电请在该处输入组织/单位名称Please Enter The Name Of Organization / Organization Here。
喷绘机作业指导书
6、生产结束后喷头小车架归位，喷头表面紧贴墨垫，起到保护保湿作用。
2、上述检查无误后，用纯净水或无尘布清洗喷头刮片。并检查油墨情况，一般需保证喷头内有20—30ml墨水，且无回墨情况。
3、根据生产指令单在电脑中确定尺寸长度，图案并调整。
4、检查布料是否放到正确位置，保护纸是否放到正确位置
4、开机后第一时间打印测试条，确保喷头状态正确。
5、喷绘过程中不要触碰喷头，确保墨滴不要贱入喷墨控制板。
12、离开岗位前需对设备进行全面清洁和保养
二、喷绘机使用注意事项
1、前叫辊切勿使用像稀料、笨液或酒精等挥发性有机溶剂进行清洗，可用略沾清水的软布擦净。
2、注墨时针头不要太深以免损坏过滤网。
3、不能带电插拨打印线，否则将造成板卡的损坏。
4、注意墨头喷嘴不要擦抹，有墨水可以用不脱毛的布或质量好的纸巾去粘拭吸掉，否则可能导致墨孔堵塞。
ห้องสมุดไป่ตู้标 题
喷绘机作业指导书
版 本
A
修订状态
0
制订单位
技术部
文件编号
生效日期
2014-10-6
页 码
1/1
操作者必须熟悉、了解喷绘机上各开关按钮功能作用，并严格按操作规程和注意事项进行操作。
一、喷绘机操作要求
1、每次开机前必须检查电源是否接好，传输线是否正常，是否装有打印纸等，工作场所温度需控制在25-28℃，湿度控制在55%-65%
6、时刻关注产品颜色是否正常
7、关注产品是否出现漏色、漏白、色差等现场
8、关注保护膜是否正常保护
9、产品喷绘结束后，按卷放置在托盘上。同一个订单放置在一起，不能与其他花色或订单混放。
绘图仪操作规程
绘图仪操作规程一、引言绘图仪是一种用于绘制和打印图形的设备，广泛应用于工程设计、制图、绘画等领域。
为了确保绘图仪的正常运行和绘图质量，制定本操作规程，规范绘图仪的使用和维护。
二、适用范围本操作规程适用于所有使用绘图仪进行绘图和打印的人员。
三、绘图仪的基本操作步骤1. 准备工作a. 确保绘图仪的电源和数据线连接正常；b. 检查绘图仪的墨盒或墨水是否充足；c. 确保绘图仪的纸张装载正确。
2. 打开绘图软件a. 启动计算机，并登录相应的操作系统；b. 打开绘图软件，如AutoCAD、Photoshop等。
3. 设置绘图参数a. 根据绘图需求，设置绘图的尺寸、比例、图层等参数；b. 确定绘图仪的打印机型号和纸张尺寸。
4. 绘制图形a. 使用绘图软件的绘图工具，绘制所需的图形；b. 根据绘图要求，添加文字、标注、颜色等。
5. 打印图形a. 点击绘图软件的打印按钮，或使用快捷键Ctrl+P；b. 在打印设置中，选择绘图仪的打印机型号和纸张尺寸；c. 确定打印的页面范围和打印质量；d. 点击打印按钮，开始打印。
6. 检查打印结果a. 检查打印出的图形是否与预期一致；b. 检查图形的清晰度、颜色等是否满足要求；c. 如有问题，及时调整参数并重新打印。
四、绘图仪的维护保养1. 清洁绘图仪a. 关闭绘图仪的电源；b. 使用干净、柔软的布料轻轻擦拭绘图仪的外壳和显示屏；c. 使用专用的清洁剂清洁绘图仪的墨盒或墨水。
2. 更换墨盒或墨水a. 根据绘图仪的使用说明，正确更换墨盒或墨水；b. 注意墨盒或墨水的安装方向和固定方式。
3. 定期校准绘图仪a. 根据绘图仪的使用说明，进行定期的校准操作；b. 确保绘图仪的打印精度和准确度。
4. 避免过度使用a. 长时间连续使用绘图仪可能导致其过热或损坏；b. 如需连续使用，应适当间隔时间，以免影响绘图仪的寿命。
五、安全注意事项1. 使用绘图仪时，应注意避免触摸机器内部的电路和部件，以免发生触电或损坏设备。
绘图仪操作规程 (2)
绘图仪操作规程一、引言绘图仪作为一种常见的绘图工具，被广泛应用于工程设计、制图等领域。
为了确保绘图仪的正常运行和绘图质量的稳定性，制定本操作规程，以指导操作人员正确使用绘图仪。
二、适合范围本操作规程适合于所有使用绘图仪的操作人员。
三、绘图仪的基本结构1. 绘图仪主机：包括绘图仪控制面板、绘图仪底座等组成部份。
2. 绘图仪笔头：用于绘制图形和文字，根据需要可更换不同类型的笔头。
3. 绘图仪纸张夹：用于固定绘图纸，确保绘图纸平整。
4. 绘图仪轨道：用于控制绘图仪笔头的挪移轨迹。
四、绘图仪的操作流程1. 准备工作a. 检查绘图仪主机是否正常通电，并确保电源线连接稳固。
b. 检查绘图仪纸张夹是否松紧适度，纸张是否平整。
c. 检查绘图仪笔头是否安装正确，是否需要更换新的笔头。
d. 检查绘图仪轨道是否干净，如有杂物应及时清理。
2. 打开绘图软件a. 在电脑上打开绘图软件，并选择相应的绘图模板。
b. 根据实际需要，设置绘图仪的绘图尺寸和纸张方向。
3. 绘图操作a. 将绘图纸放置在绘图仪纸张夹中，并调整夹紧力度，确保纸张平整。
b. 在绘图软件中选择所需的绘图工具，如直线、曲线、文字等。
c. 根据设计要求，在绘图软件中绘制相应的图形和文字。
d. 在绘图过程中，注意控制绘图仪的速度和力度，保证绘图质量。
4. 完成绘图a. 绘图完成后，关闭绘图软件，并保存绘图文件。
b. 关闭绘图仪主机，拔掉电源线，进行维护和清洁工作。
五、绘图仪的维护与保养1. 定期清洁绘图仪主机，包括控制面板、底座等部份，使用柔软的布擦拭，避免使用有腐蚀性的溶剂。
2. 定期清洁绘图仪笔头，使用专用的清洁液和布擦拭，避免笔头阻塞。
3. 定期清理绘图仪轨道，移除杂物和灰尘，保持轨道的平滑。
4. 定期检查绘图仪电源线和数据线是否损坏，如有问题及时更换。
5. 定期检查绘图仪的功能，包括控制面板的按键是否灵敏、纸张夹的夹紧力度是否适中等。
六、安全注意事项1. 在操作绘图仪时，应注意避免手指或者其他物体接触到绘图仪笔头，以免造成伤害或者损坏。
绘图仪说明书第6版
目录第1章简介 (3)第2章安全操作必读…………………第3章系统配置及指标 (5)3-1 系统配置 (5)3-2 HipoJET 183技术指标 (5)第4章准备工作 (10)4-1安装绘图机 (10)4-2 绘图机的主要零部件 (11)4-3 放纸轴的作用 (12)4-4放纸轴的安装 (12)4-5收纸轴的作用 (13)4-6收纸轴的安装 (13)4-７绘图机装纸步骤 (14)4-７-1绘图机装纸步骤4-7-2绘图机裁纸步骤4-7-3绘图机取纸步骤第5章液晶面板及按键说明5-1 操作面板的菜单结构 (7)5-2 控制键的说明 (8)5-3 选择语言显示5-4 正常联机 (9)5-5液晶错误信息提示……………………………第6章关于墨盒 (16)6-1 墨盒型号 (16)6-2 墨尽标志 (16)6-3 墨盒安装 (17)6-4 墨盒清洗 (18)第7章打印管理程序基本操作 (18)7-1 软件的安装 (18)7-2 菜单介绍 (19)7-3 使用流程 (21)7-3-1语言设置7-3-2 绘图设置7-3-3 图形显示7-3-4 绘图机设置7-3-5 图形绘制7-3-6 查看历史7-3-7 自动绘制第8章关于绘图机矫正 (31)8-1宽度矫正 (31)8-2 长度矫正 (31)8-3 对接矫正 (32)8-4 错位矫正 (33)8-5 喷头之间的调整 (34)8-6 矫正步骤 (36)第9章解决问题可靠运行 (37)9-1 绘图机状态 (37)9-2 打印质量 (38)9-3 数据传输 (38)9-4 应用软件 (38)第1章简介由衷的感谢您使用HipoJET系列绘图机，该机融合了国际先进技术，性能稳定、操作简单、性价比高、并配有最先进的自动收放纸功能。
非常适合大幅面的工程线条图、排料图、石油测井图、地质测绘图、土地规划图等行业，并受到专业人士的青睐，HipoJET系列绘图机让您体会到非常好的图形质量。
绘图仪操作规程
绘图仪操作规程一、引言绘图仪是一种用于制作图形和图表的设备，广泛应用于工程、设计、科研等领域。
为了保证绘图仪的正常运行和准确绘制图形的能力，制定本操作规程，以指导操作人员正确、安全地使用绘图仪。
二、绘图仪的基本构造和工作原理1. 绘图仪的基本构造绘图仪由绘图机构、控制系统、供电系统和操作面板等部分组成。
其中，绘图机构包括绘图头、绘图纸和绘图台等组件。
2. 绘图仪的工作原理绘图仪通过控制系统接收输入的图形数据，并将其转化为绘图头的移动指令，从而在绘图纸上绘制出相应的图形。
绘图头的移动由电动机驱动，控制系统通过控制电动机的运行速度和方向来实现图形的绘制。
三、绘图仪的操作流程1. 准备工作（1）检查绘图仪的供电情况，确保供电正常。
（2）检查绘图纸的状态，如有损坏或污染，及时更换。
（3）打开绘图仪的操作面板，进行系统开机操作。
2. 输入图形数据（1）将需要绘制的图形数据存储在U盘或计算机中。
（2）将U盘插入绘图仪的USB接口，或通过计算机与绘图仪进行连接。
（3）在绘图仪的操作面板上选择“导入数据”功能，并选择相应的数据源。
3. 设置绘图参数（1）在绘图仪的操作面板上选择“设置参数”功能。
（2）根据绘图要求，设置绘图纸的大小、方向和比例尺等参数。
（3）根据需要，选择绘图头的绘图速度和绘图精度。
4. 开始绘图（1）在绘图仪的操作面板上选择“开始绘图”功能。
（2）绘图仪根据输入的图形数据和设置的参数，开始绘制图形。
（3）在绘图过程中，及时观察绘图纸上的图形，确保绘图质量。
5. 完成绘图（1）绘图完成后，绘图仪会自动停止绘图，并显示绘图完成的提示。
（2）关闭绘图仪的操作面板，并将绘图纸取出。
（3）及时清理绘图仪和操作面板，保持设备的清洁和整洁。
四、绘图仪的常见故障处理方法1. 绘图头移动不正常（1）检查绘图头的连接是否松动，如有松动应重新连接。
（2）检查绘图头的电源是否正常，如有问题应及时更换。
（3）检查绘图头的传感器是否灵敏，如不灵敏应进行调整。
绘图仪操作规程
绘图仪操作规程引言概述：绘图仪是一种用于绘制图形和图表的设备，广泛应用于工程设计、地理信息系统、制图等领域。
为了正确操作绘图仪并提高工作效率，下面将详细介绍绘图仪的操作规程。
一、绘图仪的准备工作1.1 确保绘图仪的连接与设置- 确认绘图仪与电脑的连接正常，并检查连接线是否松动。
- 在电脑系统中设置绘图仪的默认打印机，并确保打印机驱动程序已安装。
1.2 准备绘图仪所需材料- 确保绘图仪所需的纸张、墨盒和墨水等材料充足，并且质量良好。
- 检查纸张是否正确放置在绘图仪的纸盒中，并进行必要的调整。
1.3 检查绘图仪的工作状态- 打开绘图仪的电源，并确保绘图仪处于正常工作状态。
- 检查绘图仪的显示屏是否正常显示，并根据需要进行必要的设置。
二、绘图仪的操作步骤2.1 打开绘图软件- 在电脑上打开所需的绘图软件，如AutoCAD、Photoshop等。
- 根据需要，选择合适的绘图模板或者创建新的绘图文件。
2.2 设置绘图参数- 根据绘图要求，设置绘图仪的纸张大小、方向和打印质量等参数。
- 确保绘图仪的参数与绘图软件的参数一致，以避免浮现尺寸不许确的问题。
2.3 进行绘图操作- 在绘图软件中进行绘图操作，绘制所需的图形、图表或者图象。
- 根据需要，调整绘图仪的打印速度和墨水的浓度等参数，以获得最佳的打印效果。
三、绘图仪的维护与保养3.1 定期清洁绘图仪- 使用专用的清洁布或者纸巾清洁绘图仪的表面和墨盒等部件。
- 避免使用刺激性或者腐蚀性的清洁剂，以免损坏绘图仪的表面。
3.2 更换墨盒和纸张- 当墨盒的墨水用尽时，及时更换新的墨盒，以保证打印质量。
- 当纸张用完时，及时补充纸张，并确保纸张的质量符合要求。
3.3 定期维护绘图仪- 根据绘图仪的使用频率，定期进行维护，如清理墨盒槽、调整打印头等。
- 如果绘图仪浮现故障或者异常情况，及时联系维修人员进行检修。
四、绘图仪的故障排除4.1 常见故障及解决方法- 绘图仪无法正常开机：检查电源线是否插紧，确认电源是否通电。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
可铭连续喷墨绘图机仪使用说明
目录
序言------------------------------------------------- 1
第一章安全操作注意事项-------------------------------- 2
第二章技术性能参数------------------------------------ 3
第三章可铭连续喷墨绘图机各部件名称及功能-------------- 4
第四章绘图机安装详细说明------------------------------ 5
第五章可铭连续喷墨绘图机安装步骤----------------------- 5
1. 绘图机安装
2. 电脑驱动软件安装
第六章笔式绘图仪和喷墨绘图仪的具体对比
请在使用可铭高速连续喷墨机详细读懂目录详情
序言
尊敬的用户
您好
感谢您对”香港可铭”高速连续喷墨绘图机的信用与支持。
该机是我们自主设计研发在国外行业的先进软件技术融合完美对接。
性能稳定，操作规程简便，功能性价比高。
配有先进光感自动送收技术和纳米高精确度科技。
适合大中型服饰CADS计院,家居CADS计工程院。
适用大中型企业设计师们现代化高科技作业。
我们全体香港可名有限公司员工真诚贵院贵企事业单位对我司工作的认可，真诚希望对我们的产品提供宝贵意见。
诚信实事求是奋发向上是我们可名与时同进愿可铭高速连续喷墨绘图
机的质量和服务能让您满意
香港可铭国际有限公司研发监制
长沙全胜信息技术有限公司生产
第一章安全操作注意事项
重要提示:
为了保证可铭绘图机的安全和正常使用, 请在安装使用前认真仔细阅读说明书详情。
以下是安全操作规程发点说明, 请使用工作者严格管理遵守。
1. 使用机器电源时, 务必保证电源稳定性, 有效连接地线。
警告: 一旦发生漏电雷电与闪电故障, 会造成工作人员受到电击伤害, 同时可能烧毁电路与机器, 跟使机器无法正常工作。
2. 请不要使用与机器上标明的额定功率值不符的电压。
警告: 将会导致机器不稳定, 还有可能会导致火灾电击, 机器主控制电子线路损坏
3. 切勿随意拆装机械或进行改装。
警告: 会导致火灾或因不正常工作而造成的损害。
4. 勿使用受损或老化的电源线路和插座板, 插头或松动的电源
5. 请不要在机器出现异常情况（例如有冒烟, 异常噪音, 含糊味）下继续使用机器。
警告:
会导致火灾或电击。
措施: 立即切断电源, 请专业技术部仔细检查, 排除故障隐患。
6. 当计划长时间不使用时, 应将电源线从电源座上拨出切断电源开关。
将喷头架用朔料袋包
裹好
警告: 因电源线绝缘性变差而造成的火灾或电击危险。
喷头因长期不使用会干燥, 集灰尘。
7. 安装机器时, 应使用原厂配电源线和数据线, 使用原厂配置的螺丝将安装牢固支架, 以
免机器不稳定性在工作中摇摆机头跌落损坏，压伤工作人员。
8. 绘图机正常工作运动喷头架时请勿把手放在机车中间。
请勿乱按按键盘，会造成人员伤害，
会对绘图精度造成影响。
9. 切勿在工作中状态下，人工快速移动绘图机。
快速移动中会产生不恒定电流，损坏机器平衡装置还会损坏机器电子板线路。
第二章绘图机技术性能参数介绍
机器参数如上，以出厂机器为准
资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
第三章绘图机整图外部件名称功能说明
A按键面版：手动操作系统按钮
电源插座：电源输入接口
数据端口：输入数据信号接口
保险丝管：当电压过高即时断开电路
进纸电机：绘图机工作自动供纸作用
收纸电机：绘图机工作自动收纸作用
喷墨系统：墨汁经自动供墨到喷头绘图系统
供纸杆：原装纸张送给绘图机
收纸杆：收绘制好的图纸张用纸胶上收纸杆自动卷收。
感应器：自动化调节送收纸系统
横梁：平稳机器左右结构支架
脚架：支撑站立绘图机作用
警告：绘图机带电开机工作状态时切勿换装喷头和拨数据线后果会烧喷头烧主版电子系统。
后果自负
第四章绘图机安装详细说明
包装木箱请用一字工具和虎钳打开箱盖两人左右从两端小心抬出绘图机头。
敬告安装绘图机需要二个人, 前提必须认真看安装步骤按说明细节顺序执行
1．横梁一根
2．脚架二个
3．进纸装纸杆一根,
4．装纸杆两边卡纸工具。
4．收纸杆一根: 这个绘制好图将请用纸胶分五个点粘贴在收纸杆上5．前感应平衡杆一根6．后感应平衡杆一根
7．绘图机头
8. 工具盒一个: 六角工具2支, 装纸杆卡纸工具2个, 六角9公分螺丝8个, 六角1.5 公分螺
丝6个, 100 毫升墨水1瓶, 电源线1根, 数据线1根, 光盘1张, 说明书一本, 纸胶20Y, 一次性手套数个。
第五章可铭连续喷墨绘图机安装步骤
1. 绘图机安装
A. 1横梁与A2脚架对接9公分长六角螺丝8个，左右各4个外往内装置。
先装左边对
斜角二个螺丝扭在横梁上先不扭紧留空隙。
接着把右边对斜角二个螺丝扭在横梁上先不扭紧留空隙。
接着把左右二边对斜角二个螺丝扭在横梁上左右二边各四个螺丝先扭稳对接横梁上不需太紧。
B. 绘图机头与脚架对接使用1.5公分长六角螺丝6个左右各三个，先装好脚架顶边上二个
螺丝内向外装置不扭紧留0.8 公分空间, 将绘图机放稳在脚架上, 绘图机头与脚架对接时, 绘图机头是在内边脚架夹稳, 放稳后将左右机头同脚架对接好将中间螺丝 1.5 公分长左右各 1 个内向外扣紧机头。
敬告: 将绘图机头与脚架对接好将进纸杆放稳在脚架上和收纸杆放稳在绘图机头上后将横梁和脚架对接左右四个螺丝扭紧装稳。
C. 墨水一瓶注入墨水盒内请注入容量3分之2,请用带着一次性手套
D. 电源线一根，机器装稳定后插入对接电源插座，警告：电源插座一定要对接地线'
E. 数据线一根,机器装好后对接电脑PC机警告：电脑机电源插座一定要对接地线
F. 装纸步骤和调试
1．请按封面图案安装, 关闭感应器进收纸系统, 将打起z 压纸杆。
2. 将进纸杆穿过卷纸, （纸卷方朝上向后）装上左右两边卡纸工具确认卷纸在绘
图机中间位置, 用六角工具并顺时针扭紧螺丝, 保持卷纸筒固定, 请用力不要太
大。
3. 将纸张向后穿过中间横梁主机, 并水平拉直, 打下z 压纸杆将机器上两边压纸
按纸张宽度放到合适位置。
将进纸感应平衡杆放入后面感应器轨道内。
4. 将绘制好的图片平整卷到前面收纸杆上, 用纸胶分五点平衡粘贴收纸杆上, 将收纸
感应平衡杆放入后面感应器轨道内。
适当按控制面版键, 调整纸张和感应器同步
进行自动化工作。
G. 打开感应器系统开关。
H. 仔细检查机器安装正确步骤。
绘图机器稳定, 将电源线或数据线放入安全管道。
打
开机器开关, 按键版上的电源灯亮光, 喷头架机头复原点。
2. 电脑驱动软件安装
将光盘放入电脑光驱读取, 将光盘中控制中心文件复制到电脑 D 盘内
驱动版本有两个,一个是XP, 一个是Win7版的,都是32位操作系统的。
新安装在一台没装过该设备的机器上安装时，先插上USB设备，然后按照弹出的对话框安装。
