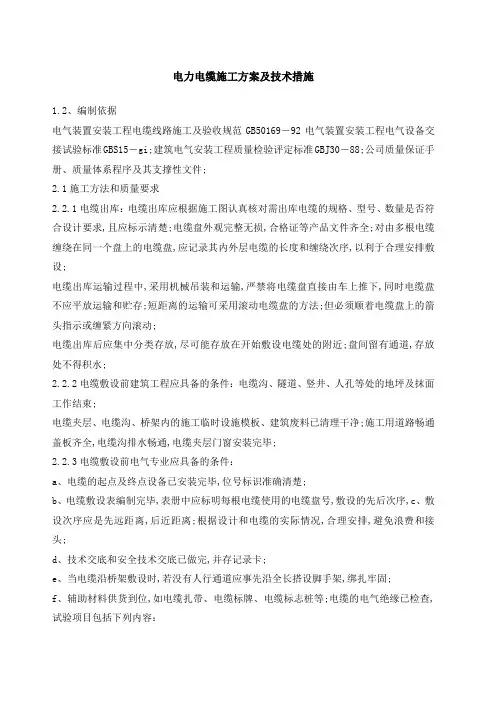

电缆线路敷设方案及技术措施一、材料供应及注意事项

本工程安装使用的各类电缆一律使用国家定点企业产品，阻燃、耐火电缆应持有消防部门颁发的消防产品使用许可证。全部电缆必须有厂家出厂的质量检验合格证，合格证上应标明电缆规模、型号、电缆长度、各种数据等。电缆到货后首先进行外观检查，检查电缆外皮是否有凹凸绞拧现象，电缆头是否密封良好。当外观检查无误后，即可使用1000V摇表进行绝缘检查。一般要求各相间电阻不得小于1MΩ。电缆交货供货时间一般选择在接近安装期附近，由供货厂家直接送货到工地。电缆运到工地后，卸车时不能将电缆盘直接从车上推下，应用吊车或沿木板顺电缆缠紧方向轻轻滚下。如果电缆到货不能尽快安装应放置于干燥通风的库房，并注意采取防潮措施。

二、施工方案及技术措施

安装前应首先检查是否已经具备电缆敷设条件，如配电房、电缆竖井、电缆地沟是否已经砌筑、抹灰粉刷完成，电缆桥架支架等是否已经全部安装完成，地沟井道及桥架内的杂物是否均已清理干净。

电缆敷设是一项相当繁重的工作，要确保工程质量及施工人员人身安全，必须配备足够的劳动力，施工过程中统一指挥、协调工作。一般在屋面架起电缆盘处设6-8人，竖向

每隔一个楼层设2人，水平每3米间距设1人，在各转弯处设2人，电缆头处设1人，用对讲机与屋顶施工人员保持联络，随时控制电缆的停放。电缆布放到位后，应由各层人员马上将电缆固定在支架上，在电缆两端处预留好适宜的接头长度后，即可将电缆切断。电缆端头一般按下列长度预留，电缆进出配电箱、配电柜，按盘面的半周长预留，电缆进入电动机等设备一般按0.5米预留，以便制作电缆头及在盘柜内绑扎之用。

电缆直埋或水平敷设应在全长预留适量裕度，并作一定波浪形敷设。在竖井及墙上的电缆支架间距为1.5米，支架高低偏差不大于5mm，支架安装完成后，使用-40×4铜排作接地干线。

电缆在敷设过程中应按施工顺序排列整齐，一般塑料护套电缆最小转弯半径不得小于10倍的电缆外径。安装过程中电缆不允许出现绞拧、交叉等现象，并联使用的电缆长度应相等且并列敷设。三相系统中使用的单芯电缆应绑扎成三角形排列，使用尼龙扎带均匀绑扎牢固。电缆敷完成后应及时用鞍形电缆卡将电缆固定在支架或桥架上，并挂好电缆标志牌。在下列地点必须悬挂电缆标志牌：电缆起点、终点、电缆转弯处、

电缆进出竖井处、直线段每隔30米。电缆标志牌一律选用铝合金铭牌，标志牌上标明回路名称、线路编号、电缆的型号、规格、电缆起止点、电缆的长度等，并联使用的电缆还应有顺序号。标志牌的规格应统一，标志字迹清晰、不易脱落，悬挂位置便于检查并固定牢靠。

本工程为贵州省重点工程，所有电缆头拟采用长春热缩材料有限公司生产的热缩型电缆头，该热缩型电缆头施工快捷方便，防潮性及绝缘性均优于一般的干包式电缆头。
