变频器说明书大全

目录

一、用户须知 2

二、注意事项 3

三、系统简介 4

四、输出逆变系统 5

五、可控整流系统40 附录一维护与保养54 附录二、依照EMC导则进行传动装置设计的说明55

一、用户须知

1.1该变频调速装置为电力电子器件组成，在运输及安装过程中，尽量避免强烈的震动，尽量垂直运输。

1.2该变频调速装置尽量安装在干燥通风的区域，变频器的散热片距墙壁（或遮挡物）距离应大于1.0米。

1.3长期不用时，应存放在清洁干燥的地方；在井下安装好而不运行的状况下，该设备尽量不停电。

1.4 使用之前，必须详细阅读用户手册。

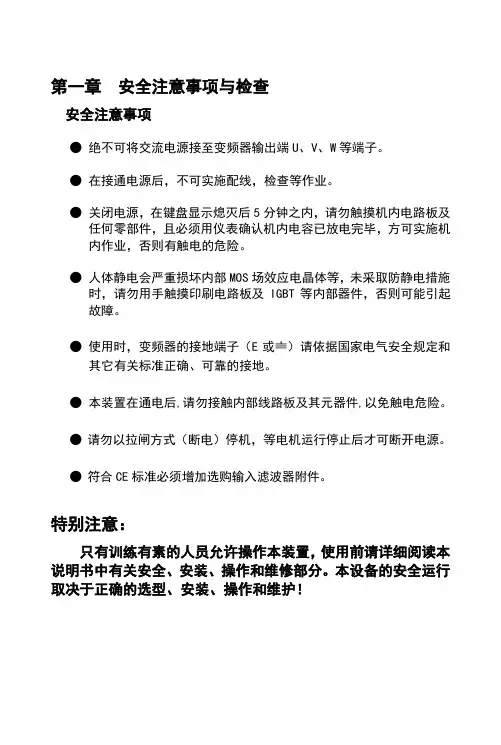

二、注意事项

2.1变频调速装置其隔爆外壳体及本安控制盒的结构和非本安及本安电路的电气参数，在出厂前均已装配调试合格，用户严禁改动变频调速装置壳体的结构和电气参数，以确保本产品的防爆性能、电气性能和本安性能。

2.2设备在带电情况下，严禁松动隔爆壳紧固件，在检修或处理故障时，请注意“断电源后开盖”。（注：本安接线腔不受此限制）

2.3外壳应接地良好。

2.4电源接线隔爆腔在接线时请注意按图接线,不得接错。

2.5装置防爆主腔内进行操作时，手上必须带接地导线或静电环。

2.6装置电源R、S、T停电以后5分钟内禁止对变频器隔爆主腔内的任意电路进行操作，且必须用仪表确认机内电容已放电完毕，方可实施机内作业。停电以后1分钟内禁止再次给电。

2.7负载运行过程中尽量减少瞬时停电次数。

2.8禁止对变频器主回路及控制回路进行耐压试验，如对与变频有电路联系的相关设备进行耐压试验之前应将与变频相关的电路切断。

2.9测量变频器输出电压时必须使用整流式交流电压表，使用其它非整流式电压表测量高频脉冲电压时，容易产生误操作或显示不准确。

2.10变频器安装应远离大容量变压器及电动机（容量为变频器的10倍以上）。

2.11该系统输出端不可以加装进项电容或阻容吸收装置。

2.12该系统变频器箱与电抗器箱连接必须完全按照相关图纸，以保证反馈电压相序一致。

2.13未经唐山开诚电器有限责任公司许可，用户不得随意改动本系统安装调试后设置的ZJT-MSC参数及ZJT-MSC2参数（尤其是不允许通过操作防爆主腔内部的键盘更改

ZJT-MSC2参数）。

三、系统简介

ZJT-30型隔爆兼本安智能变频调速装置（以下简称变频调速装置）。该变频调速装置主要整流及逆变元件采用进口产品，具有可靠性高，使用寿命长等特点。它能有效地保护各种设备的电机，延长电机的使用寿命。由于变频调速装置采用了隔爆兼本质安全型设计，符合《煤矿安全规程》，可应用于煤矿井下含有煤尘、瓦斯爆炸危险的环境中，作为局部风机、水泵、空压机、提升绞车、皮带运输机及其它设备电机的变频调速和起停及保护控制，从而实现节能降耗、安全生产、延长电机使用寿命等多重目的。

ZJT-30型隔爆兼本安智能变频调速装置（四象限）为绞车专用的电气传动装置，可实现绞车的调速、换向、能量回馈制动等功能。其主要配置为输入电抗器、可控整流系统、电容平波系统、输出逆变系统。

技术参数：

1）输入电源电压AC660V±10％，频率50Hz

2）变频调速装置输出频率范围0-50 Hz

3）控制电机功率45—Kw

4）额定工作电流50- A

5）主令控制器本安工作电压DC24V，本安工作电流＜20mA，短路电流＜70mA。

6）程序参数控制器（操作台）本安工作电压DC24V，本安工作电流＜40mA，短路电流＜200mA。

7）本变频调速装置可以在海拔高度不超过2000米，不低于-1000米的地点使用。

8）本变频调速装置可以在无淋水、滴水、无剧烈振动的地点使用。

9）本变频调速装置可以在环境温度-20℃- +40℃。

四、输出逆变系统

1、ZJT-MSC输出逆变控制板（ZJT-MSC1）

2、控制器操作

控制方式电机运行电机停止

菜单模式在此模式下，用户可对

系统进行设定●按下■ STOP键，系统将停止

●按▲或▼键，选择菜单或调

整参数

●按↵(回车)键将选择当前菜单

项或确认设定值

●按ESC（取消）键放弃设定

值或跳出当前菜单。如当前

菜单是根目录菜单，系统将

●按■STOP能对任何故障状态复

位，用户可退出菜单模式察看故障

信息

●按▲或▼键，选择菜单或调整参数

●按↵(回车)键将选择菜单项或接受

当前设定值

●按ESC（取消键）将取消数值调整

或跳出当前菜单。如当前菜单是根

切换至运行显示模式目录菜单，系统将切换至运行显示

模式

运行显示模式当用户设定通过控制面板上的▲和▼键来控制电机运行速度时●按下■STOP键，系统将停止

●按▲或▼键，增加或降低电

机转速

●按↵(回车)键不起任何作用

●按ESC（取消）键将由运行

显示模式进入菜单模式

●按■STOP键将复位故障。

●若未报故障，按▲或▼键，电机将

正转或反转

●报故障后按▲或▼键没有作用

●按↵(回车)键没有作用

●按ESC（取消）键将由运行显示模

式进入菜单模式

运行显示模式当用户设定不通过控制面板上的▲和▼键来控制电机运行速度时●按■STOP键，电机将停止运

行

●按▲或▼，或↵(回车)键没有

作用

●按ESC（取消）键将由运行

显示模式进入菜单模式

●按■STOP键将复位故障

●按▲或▼，或↵(回车)键没有作用

●按ESC（取消）键将由运行显示模

式进入菜单模式
