建筑构造作业1 绘制外墙身节点大样1
建筑构造实训作业
建筑构造实训作业班级----——-----学号———-——-—-——姓名-———-—---—-《建筑构造实训》作业一一、填空题1、房屋建筑施工图是工程技术的“语言”，它能够准确地表达建筑物的（）、( ）、（）、（）等。
2、一套房屋建筑施工图，一般按专业可分为( ）、（）、( ）3类.3、建筑施工图主要反映建筑物的（）、( )、（)、（）、（）及施工要求等。
4、总平面图除总平面图定位图外,还包括（）、（）、（）、（）布置图、详图.5、对于一幢房屋主要有以下几种平面图:（）、（）、（）、（）。
6、建筑剖面图的剖切符号应标注在( ）图上7、建筑施工图主要包括（）、( )、（）、（)、( ）、( )、（)、( ）、（）等.8、建筑施工图中容易出现的问题主要有（）、（）、（）。
建筑施工图和结构施工图等其他图纸相关的内容不呢不过对应9、指北针一般应标注在（）上.10、详图符号用（）线绘制，其直径为（）mm。
二、简答题1、从建筑平面图上可以了解到哪些内容？其识读要点是什么？2、从建筑立面图上可以了解到哪些内容?3、建筑剖面图一般选择哪些位置进行剖切?建筑剖面图的主要内容有哪些？4、建筑施工图的识读方法和步骤是什么？三、建筑施工图的识读．认真识读图中教学楼的某局部平面图图样，并按要求完成下列各题：（20分）⑴该平面图的图名应为几层平面图？比例是多少？⑵纵、横向各有几条定位轴线？几条附加轴线？定位轴线和附加轴线编号分别从几号到号？⑶轴线上有几个门、几个窗？其代号分别是什么？⑷教学楼的总宽度是多少？房间的最大开间、最大进深各是多少?散水的宽度是多少？《建筑构造实训》作业二一、填空题1、墙身节点详图的比例为（)2、散水的宽度为（）,坡度为（）。
3、由于建筑物的沉降,在勒脚与散水交接处应设置分隔缝，缝宽为（）。
4、水平防潮层一般设在（）处,可采用（）厚的防水砂浆或( ）厚的细石混凝土内配（）或（）钢筋。
5、踢脚的高度一般为（)，为突出墙面效果或防潮,可将其延伸至（)，形成墙裙.6、突出墙面的窗台面应做不小于（）的外倾坡度;内窗台应比外窗台高出（）。
绘制外墙身节点大样.
绘制外墙身节点大样实训指导书一、工作准备1.准备A3图纸一张，用铅笔按建筑制图标准的规定，绘制外墙身节点大样图。
2.墙体承重方案主要包括：①横墙承重体系；②纵墙承重体系；③混合体系；④局部框架体系3.结构及抗震要求：（1）强度要求；（2）刚度要求4.功能方面的要求：（1）外墙保温与隔热；（2）防止外墙中出现凝结水（3）防止外墙出现空气渗透；（4）隔声要求；（5）其它方面的要求：a、防火要求：b、防水防潮要求：c、建筑工业化要求二、工作方法和步骤第一步:理解本次设计的目的和要求，具体要完成哪些任务，做到心中有数，并合理安排自学时间，按时完成设计。
第二步:确定门窗大小。
门的大小(在平面图上主要是洞口宽度) ，可根据《房屋建筑学》教材的有关内容确定教室门、办公室门和出入口门的宽度。
窗洞的大小可按采光系数计算确定。
教室、办公室的采光面积窗地比控制在1/4～1/6。
确定采光面积后，要根据教室外墙的长度均匀布置窗的数量(一般9米左右开间的教室布置3个窗洞为宜〉。
窗洞的高和宽，可根据采光、建筑立面和墙垛承载能力来确定，一般洞口尺寸要反复几次才能确定下来，可参考当地标准图，任务书及门窗资料。
第三步:确定各墙段尺寸。
原则上墙段要符合砖的模数，即{n×115+ (n-1)×10}的倍数，式中n为墙段内半砖(砖宽)的数量。
115是半砖的尺寸，10是标准灰缝的宽度。
符合砖模倍数的墙段尺寸为: 365，490，615，740，865，990，1115，1240，1365，1490 mm 等，但这些尺寸都不符合基本模数100 mm的倍数，所以允许在确定墙段时对上述标准墙段尺寸作些调整。
1000 mm以下的墙段允许调整的幅度为±10mm，例如740 mm的墙段可在730～750 mm内调整;1000～1500 mm的墙段允许调整的幅度为±20 mm，例如1365 mm的墙段可在1345～1385 mm内调整;大于1500 mm的墙段允许调整的幅度更大，无须再考虑砖模。
建筑构造作业1--绘制外墙身节点大样(1)
作业1：墙体构造设计一、学习目标1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件1、自选校内建筑或自己设计建筑的外墙构造设计2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
图1-1 外墙身节点内容及要求1．节点详图1——墙脚和地坪层构造（比例1∶10）画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。

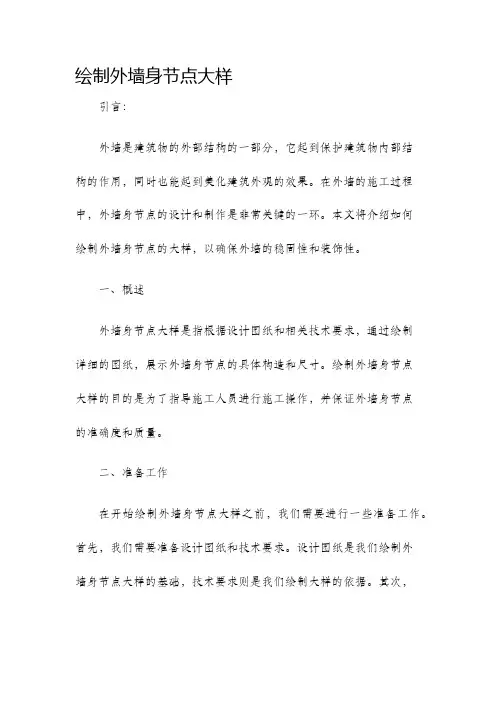

绘制外墙身节点大样
绘制外墙身节点大样引言：外墙是建筑物的外部结构的一部分，它起到保护建筑物内部结构的作用，同时也能起到美化建筑外观的效果。
在外墙的施工过程中，外墙身节点的设计和制作是非常关键的一环。
本文将介绍如何绘制外墙身节点的大样，以确保外墙的稳固性和装饰性。
一、概述外墙身节点大样是指根据设计图纸和相关技术要求，通过绘制详细的图纸，展示外墙身节点的具体构造和尺寸。
绘制外墙身节点大样的目的是为了指导施工人员进行施工操作，并保证外墙身节点的准确度和质量。
二、准备工作在开始绘制外墙身节点大样之前，我们需要进行一些准备工作。
首先，我们需要准备设计图纸和技术要求。
设计图纸是我们绘制外墙身节点大样的基础，技术要求则是我们绘制大样的依据。
其次，我们还需要准备绘图工具，如尺子、直尺、铅笔、橡皮擦等。
这些工具将帮助我们精确地绘制外墙身节点大样。
三、绘制过程1. 根据设计图纸和技术要求，确定外墙身节点的主要构造和尺寸。
在绘制大样之前，我们需要对设计图纸进行仔细的分析和理解，了解外墙身节点的结构和相关要求。
2. 使用尺子和直尺，在纸上绘制一个适当比例的基准线。
基准线是大样的基础，它将帮助我们确定外墙身节点的位置和尺寸。
3. 根据设计图纸上的尺寸要求，绘制外墙身节点的各个部分。
使用尺子和直尺测量和绘制墙身节点的尺寸，并确保与设计图纸和技术要求相符。
在绘制过程中，我们需要注意绘制的准确度和精度，以确保大样的质量。
4. 根据需要，添加必要的标记和文字说明。
标记和文字说明可以帮助施工人员理解和执行大样。
5. 仔细检查大样的准确度和完整性。
在完成绘制大样之后，我们需要进行仔细的检查，确保大样的准确度和完整性。
检查大样时，我们应注意尺寸的一致性和相对位置的准确性。
四、总结绘制外墙身节点大样是外墙施工中非常重要的一步。
通过绘制详细的大样，可以有效指导施工人员进行外墙身节点的制作和安装，保证外墙的稳固性和装饰性。
在绘制大样的过程中，我们需要准备好设计图纸和技术要求，并使用适当的绘图工具进行操作。
关于墙身节点大样的设计要点和做法
关于墙身节点大样的设计要点和做法
1、比例
墙身大样通常用到的比例有1：50、1：25、1：5和1：20、1：10
2、表达的内容
A).梁高(600~800mm)、窗和窗台高度(详立面)、外墙抹灰厚度(20~30mm)、保温层厚度
(25~120mm)、滴水线、装饰地面层厚度(60~100mm)（北方项目需考虑预留地暧层厚度不小于100mm）、外挂石材或玻璃幕墙的厚度(120~300mm，可以根据实际需求预留）。
B).定位尺寸标注（窗高、窗台高、混凝土反水高度不小于300、女儿墙完成面高度不
低于1200和不上人屋面不低于600），均不应包含抹灰面在内。
C).标高标注（层间标高、首层室内外标高、屋面结构板面标高、屋面完成面标高、外
墙雨蓬标高），均不应包含抹灰面在内。
D).材料标注（材质、颜色、规格）
3、设计步骤
1).确定所使用的比例
2).确定定位轴线和层高线
3).沿轴线和层高线，分别画出梁线、墙线、层板线和窗框轮廓线，内外墙抹灰层及有
需要表达的保温层
4).室内外地坪线、散水做法和外墙装饰构件
5).标注相关的尺寸、标高和文字说明
6).标注图名或索引的编号、比例。

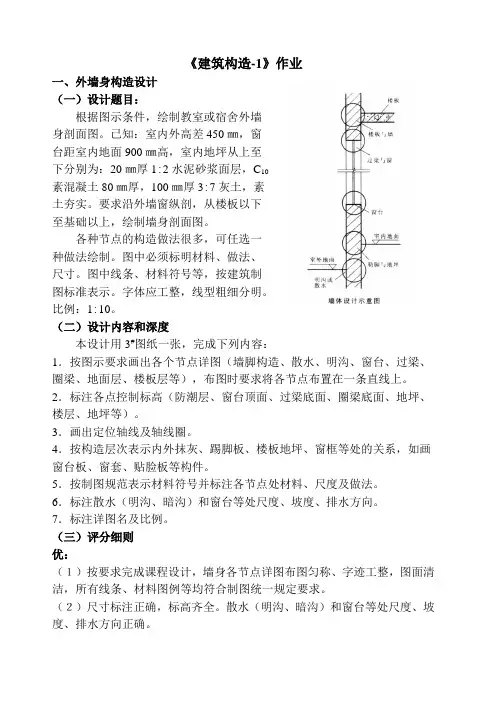

《建筑构造-1》作业
《建筑构造-1》作业一、外墙身构造设计（一）设计题目：根据图示条件，绘制教室或宿舍外墙身剖面图。
已知：室内外高差450㎜，窗台距室内地面900㎜高，室内地坪从上至下分别为：20㎜厚1:2水泥砂浆面层，C10素混凝土80㎜厚，100㎜厚3:7灰土，素土夯实。
要求沿外墙窗纵剖，从楼板以下至基础以上，绘制墙身剖面图。
各种节点的构造做法很多，可任选一种做法绘制。
图中必须标明材料、做法、尺寸。
图中线条、材料符号等，按建筑制图标准表示。
字体应工整，线型粗细分明。
比例：1:10。
（二）设计内容和深度本设计用3#图纸一张，完成下列内容：1．按图示要求画出各个节点详图（墙脚构造、散水、明沟、窗台、过梁、圈梁、地面层、楼板层等），布图时要求将各节点布置在一条直线上。
2．标注各点控制标高（防潮层、窗台顶面、过梁底面、圈梁底面、地坪、楼层、地坪等）。
3．画出定位轴线及轴线圈。
4．按构造层次表示内外抹灰、踢脚板、楼板地坪、窗框等处的关系，如画窗台板、窗套、贴脸板等构件。
5．按制图规范表示材料符号并标注各节点处材料、尺度及做法。
6．标注散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向。
7．标注详图名及比例。
（三）评分细则优：（１）按要求完成课程设计，墙身各节点详图布图匀称、字迹工整，图面清洁，所有线条、材料图例等均符合制图统一规定要求。
（２）尺寸标注正确，标高齐全。
散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向正确。
（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系清楚。
（４）每个图下标注有图名及比例。
良：（１）按要求完成课程设计，墙身各个节点详图布图较均匀，整齐，字迹较工整，图面较清洁，线条、材料图例等均符合制图统一规定要求。
（２）尺寸标注较正确，标高齐全。
散水（明沟、暗沟）和窗台等处尺度、坡度、排水方向基本正确。
（３）构造层次表示清楚，内外墙抹灰、踢脚板、楼板、地坪、窗框等处的关系基本清楚。
（４）每个图下标注有图名及比例。
建筑构造作业绘制外墙身节点大样
建筑构造作业绘制外墙身节点大样在建筑领域，外墙是建筑物最外侧的部分，承担着保护建筑物免受外部环境侵害的重要作用。
在外墙的构造中，外墙身节点的设计和绘制是至关重要的一部分。
本文将探讨如何进行外墙身节点大样的绘制。
一、概述外墙身节点是指外墙身构造中连接不同构件（如墙体、檐口、窗框等）的部分。
它承担着分散荷载、传递力量和保证结构稳定的重要职责。
因此，节点的设计和绘制必须符合建筑结构和安全规范。
二、节点类型外墙身节点的类型多种多样，常见的有对接节点、悬挑节点、槽口节点等。
对于不同类型的节点，其绘制方法也有所不同，需根据具体情况选择相应的设计方案。
三、节点绘制步骤1. 确定节点类型：根据具体需求和设计要求，确定所需绘制的节点类型。
2. 绘制节点示意图：根据设计方案，借助绘图软件或纸质绘图工具，绘制节点的示意图。
示意图应包含节点的构造和尺寸等相关信息。
3. 绘制节点大样：根据节点示意图，结合具体材料和施工工艺，绘制节点的大样图。
大样图应包含各构件的尺寸、材料、安装顺序等详细信息。
4. 标注图纸信息：在节点大样图上标注相关信息，如构件编号、尺寸标注、材料规格、焊缝类型等。
确保图纸的清晰易读，便于施工人员理解和操作。
5. 审查和修改：完成绘制后，对节点大样进行审查。
必要时，进行修改和优化，确保节点的结构和施工可行性。
四、节点绘制注意事项1. 合理选用材料：根据节点的功能和负荷要求，选择合适的材料。
材料的选择应符合相关标准和规范，保证节点的耐久性和安全性。
2. 施工工艺考虑：在绘制节点大样时，考虑施工工艺的可行性。
合理安排构件的连接顺序和施工步骤，确保节点的施工顺利进行。
3. 合理尺寸设计：节点的尺寸设计应符合结构力学的要求，并兼顾实际施工操作。
尺寸过小可能导致施工困难，尺寸过大则可能影响节点的整体稳定性。
4. 安全性考虑：在节点的设计和绘制中，必须考虑到其安全性。
加强节点的抗震、抗风等性能，确保建筑物在不同外部环境条件下的稳定性和安全性。
建筑识图详图介绍1墙身节点详图
墙身节点详图的技术展望
人工智能技术的应用
人工智能技术将在墙身节点详图中发挥重要作用，如利用机器学习 算法进行图纸识别、智能绘图等。
BIM技术的普及
随着BIM技术的不断发展，墙身节点详图将更加集成化、协同化， 实现多专业、多参与方的信息共享与协同工作。
云技术的应用
云技术将为墙身节点详图提供更加高效、便捷的存Байду номын сангаас、共享和应用 平台。
墙身节点详图的发展和应用将进一步推动建筑行业的创新 发展，提高设计效率、降低成本、提升工程质量，为建筑 行业的可持续发展提供有力支持。
THANKS FOR WATCHING
感谢您的观看
材料准备
根据墙身节点详图的要求，准备相应 的建筑材料，如混凝土、砖石、钢筋 等。同时，还需准备施工所需的工具 和设备，如模板、脚手架等。
施工过程中的指导
施工安装
墙身节点详图为施工安装提供了详细 的指导。施工人员需按照图纸上的标 记和指示，准确地进行墙体的砌筑、 浇筑和钢筋的铺设、连接。
质量控制
在施工过程中，墙身节点详图可作为 质量控制的依据。施工人员需确保每 一步施工都符合图纸的要求，以确保 最终的建筑质量。
04
解决方法
根据节点详图的标注规则和标准，补 充和完善标注内容，以便更好地理解 节点的构造和连接方式。
06
解决方法
通过增加细节表达或使用不同的表达方式，如 剖面图、立体图等，以便更好地理解节点的构 造和连接方式。
解读实例分析
实例一：某住宅楼墙身节点详 图解读
对某住宅楼的墙身节点详图进 行解读，分析节点的构造和连 接方式，了解住宅楼的结构特
施工后的验收与维护
验收
施工完成后，需对照墙身节点详图进行验收，检查墙体的构造、材料使用是否符合设计要求，确保施 工质量。
建筑学小练笔
作业（ 作业（二）——楼梯设计 楼梯设计 某砖混结构小学教学楼，四层，层高3.6m， 某砖混结构小学教学楼，四层，层高3.6m， 3.6m 室内外地面高差为0.45m，墙体为普通粘土砖， 室内外地面高差为0.45m，墙体为普通粘土砖， 0.45m 厚度240mm，采用现浇钢筋混凝土楼梯。 厚度240mm，采用现浇钢筋混凝土楼梯。 240mm 楼梯间平面尺寸：开间3.6m，进深6.0m 楼梯间平面尺寸：开间3.6m，进深6.0m 3.6m 用1：100比例，A3图纸一张，铅笔线条完成 100比例，A3图纸一张， 比例 图纸一张 楼梯设计图，平面图标注两道尺寸， 楼梯设计图，平面图标注两道尺寸，剖面图应标 注标高。 注标高。 楼梯底层、标准层、 1、楼梯底层、标准层、顶层平面图 2、楼梯剖面图
建筑钢结构工程技术 墙身节点详图绘制
建筑剖面图的绘制
墙身节点详图绘制
墙身节点详图基本知识
墙身节点详图实际上是建筑剖面图外墙部分的局部放大图，主要用于表达外墙与地面、楼面、屋面的构造情况，以及檐口、女儿墙、窗台、勒脚、散水等部位的尺寸、材料和做法等情况。
在多层房屋中，如果各层墙体构造情况一致，可以只绘制底层、顶层或加一个中间层来表示，在绘制时，可在窗洞中间断开。
绘制步骤
（1）打开AutoCAD2016中文版，新建一个图形文件，工作空间选为“草图与注释”。
（2）在功能区【默认】选项卡的【图层】面板中选择【图层特性】工具，在弹出的【图层特性管理器】对话框中，依次建立图层“轴线”、“轮廓线”、“门窗”、“材料填充”、“抹灰层”、“尺寸标注”、“文字标注”。
（3）将图层切换到“轴线”，利用【直线】工具，绘制出墙身节点详图的定位轴线。
（4）将图层切换到“轮廓线”，利用【直线】工具绘制出墙体轮廓。
如图1所示。
图1 结构轮廓线图2 抹灰层轮廓
（5）在“抹灰层”图层，利用【多段线】工具，连续绘制出墙面抹灰层轮廓线。
结果如图2所示。
（6）将图层切换到“窗”，利用【多线】工具绘制出剖面窗的图样。
（7）将图层切换到“材料填充”，利用【填充】工具对图中的墙和梁板进行图案填充。
墙体填充选择图案“ANSI31”，填充比例为20。
对于混凝土梁板填充应选择图案“ANSI31”和“AR-SND”，“AR-SND”的填充比例设为。
结果如图3所示。
图3 材料填充图4 “文字标注”
（8）将图层切换到“文字”，使用【直线】工具绘制出标注引线，使用【多行文字】工具进行墙身做法文字标注。
结果如图4所示。
墙身节点详图
勒脚是外墙墙身接近室外地面部分 （1）作用：保护墙身和增强建筑物立面美观。 （2）构造做法：
抹灰、贴面、块石砌筑等
一、复习墙身节点的构造
1、墙脚位置 1）勒脚 2）散水与明沟
2）散水和明沟
1）作用：将勒脚附近的雨水或地表水及时排走，避免渗 入地下危害基础。
2） 明沟 明沟材料一般用素砼现浇，外抹水泥砂浆。或砖砌筑， 水泥砂浆抹面
4）地坪层
（1）组成：面层、垫层、基层 （2）垫层：混凝土垫层 （厚度和强度） （3）基层：素土夯实 （4）面层：整体类地面、块材类地面、涂料类 地面、卷材类地面
一、复习墙身节点的构造
1、墙脚位置 2、窗台
2 窗台
1）作用： 为避免顺窗面淌下的雨水聚集窗洞下部或沿窗下框与窗洞之间 的缝隙向室内渗流，也为了避免污染墙面。 2）构造：窗台有悬挑窗台和不悬挑窗台两种。墙体挑出、窗台 板悬挑
一、复习墙身节点的构造
1、墙脚位置 2、窗台 3、窗洞口上部 1)过梁
3、窗洞口上部
1)门窗过梁 过梁的形式有砖拱过梁、钢筋砖过梁和钢筋混凝土过梁三种。
一、复习墙身节点的构造
1、墙脚位置 2、窗台 3、窗洞口上部 1)过梁 2)楼板层
2）楼板层
（1）组成 （2）结构层 （3）面层 整体类地面、块材料地面、卷材类地面、涂料类地面
室内地面 室内地面
室外地面
室内地面
3）墙身防潮层
（1）作用：为了隔绝室外雨水和地下潮气沿毛细孔上升侵蚀 墙体，增强墙体的耐久性。
（2）防潮层的位置
（3）构造做法：防水砂浆防潮层、细石混凝土防潮层、油毡 防潮层及其他构造做法。
一、复习墙身节点的构造
1、墙脚位置 1）勒脚 2）散水与明沟 3）防潮层 4）地坪层
墙身大样图设计解读
1.比例为1：10 2.详图范围：下部画到窗台以下，上部画到窗下框 以上。上、下要用折断线折断。 3.首先画出定位轴线与节点详图1的定位轴线在同 一条垂直线上，与节点详图1共用一个编号圆， 不需要画出。 4.墙面抹灰部分：画出墙身、内外抹灰厚度。 5.窗台和窗台板部分：画窗台的细部构造，表示出 窗台的材料和做法；标注窗台的厚度、宽度、坡 向以及坡度大小；标注窗台的标高。一般情况下， 窗户都设有窗台板，应该将其画出，要求表明其 与窗台和窗框的连接构造关系，标注出窗台板的 材料、做法及尺寸。
1.比例为1：10 2.详图范围：下部画到下层窗上框以下；上部画到 上层的踢脚板以上。上、下要用折断线折断。 3.首先画出定位轴线与节点详图1、节点详图2的定 位轴线在同一条垂直线上，与节点详图1、2共用 一个编号圆，不需要画出。 4.墙面抹灰部分：画出墙身、内外抹灰厚度。 5.窗上框部分：画出窗上框截面，与窗台和窗台板 的连接构造应表示清楚。
(b)
表示A号轴线以前 附加的第二根轴线
(d)
(2) 详图的轴线编号
用于两根轴线时
用于三根或三 根以上轴线时
用于三根以上连 续编号的轴线时
2. 标高
所注部位 的引出线 a)总平面图上的室 外标高符号 b)平面图上的楼地 面标高符号 c)立面图、剖面图各 部位的标高符号
约3mm
a)左边标注时
b)右边标注时
5.常用建筑材料图例（摘自GB/T 50001--2001 ）
设计步骤
1.先画轴线。 2.沿轴线画出墙线，画出窗框及其轮廓线， 再在墙内外画抹灰层次。 3.按标高画墙体室内外地面、水平防潮层以 及窗台顶面水平线。 4.在此基础上画出室外地坪、散水与室内地 层以及水平防潮层的具体构造层次。 5.进行有关的尺寸或文字标注。 6.标注图名、比例。
墙身大样图(图文运用)
墙身剖面节点大样已知：某砖混结构小学教学楼的教学区为三层，层高为3.90 m；室内外地面高差为0.60 m；窗洞口尺寸为1800 mm×2400 mm；外墙选用普通粘土砖墙，厚度不小于240 mm；楼板采用预制钢筋混凝土空心楼板，其他设计所需条件可自定。
要求：沿外墙窗纵剖，直至基础以上，完成图7—26中①、②、⑧三个节点的构造详图。
剖切到的部分用材料图例表示，并用多层引出线注明构造做法。
解题指导：通过本次作业练习，培养学生正确理解墙身构造设计的原理和方法，熟悉墙体与楼板、屋顶的位置关系，熟练掌握各节点的材料做法，并培养学生的实际动手能力。
通过识读条件图，可看出本次作业主要包括三大内容：即墙脚、窗台、窗过梁和楼板节点。
(1)墙脚部分——节点①墙脚部分一般包括散水、勒脚、水平防潮层、室内地面和踢脚等主要内容。
因此应结合以上部分的构造特点及常用做法，选择其切实可行的构造方案。
散水：一般由基层、垫层和面层三部分组成，设置于建筑物外墙四周，为将积水迅速排离建筑物，表面应向外做成坡面，坡度为2％～5％。
一般宽度为600～800 mm。
勒脚：常选用具有一定强度和防水性能的材料，如水刷石抹面、面砖贴面等。
在绘制散水与勒脚的节点构造时，常常有同学将勒脚做在散水面层上，如图。
该图是错误的，因为当建筑物外墙下沉时，其节点必然会被拉裂或勒脚受挤而剥开。
因此，散水与勒脚处应断开，并用弹性的防水材料嵌缝。
水平防潮层：按材料不同有三种材料做法，该方案可选用防水砂浆防潮。
其位置可设置在地面垫层范围内，地面标高以下一皮砖(-0.060 m)处。
室内地面：一般由基层、垫层和面层组成。
面层可选用水泥砂浆双层做法。
踢脚：一般指地面的延伸部分，防止擦洗地面时弄脏墙面。
其材料一般与地面相同，高度通常为150~200 mm。
(2)窗台部分——节点②窗台包括内窗台和外窗台两部分。
内窗台制作简便，可采用水泥砂浆抹面或预制水磨石板等。
外窗台又分悬挑窗台和不悬挑窗台，为防止悬挑窗台下部易积脏墙面，该方案可选用不悬挑窗台，此时勒脚可延续至窗台处，立面上形成统一整体。
建筑构造实训作业要求
《建筑构造实训》作业要求
大作业（一）：墙体构造设计作业
1、设计任务书 P37页 2.1.1某市办公楼5层砖混结构图2.2 A 轴线墙身大样图.墙厚均取180.
2、比例：1：10设计图纸内容及深度要求P39页—P41页 2.1.2墙身节点（包括散水或明沟、勒脚、窗台、墙身防潮层、过梁或圈梁、地坪层和楼板层及内外墙装修）节点在同一条垂直线上.
（按提供建筑的平面图、剖面图及必要的资料和条件，要求按指定位置设计墙身节点并画出详图）
大作业（二）：楼梯构造设计作业
1、设计任务书 P55页题目一：某住宅楼梯构造设计图3.1
2、2号图纸,图纸内容及深度要求P57页—P58页平面图（3 个）1：50;剖面图1：30;节点详图3个）
（按提供的楼梯间尺寸和使用要求，决定楼梯尺寸和构造，并画出楼梯图）
大作业（三）：屋面排水及节点设计
1、设计任务书 P72页题目一：办公楼屋面排设计图4.1
2、2号图纸,图纸内容及深度要求P75页屋顶平面图1：100 节点详图3个1：10
（按提供的平面图和必要的资料和条件决定排水方案，设计节点并画出详图）
6月10日必须交齐作业，送省电大，希望大家相互告知。
[精品文档]作业一：墙身大样
![[精品文档]作业一：墙身大样](https://img.taocdn.com/s3/m/52bc8fb271fe910ef02df800.png)
作业一：墙身大样一、目的要求通过本作业掌握除屋顶檐口外的墙身剖面构造，训练绘制和识读施工图的能力。
二、设计条件1、某砖混结构办公楼层高为3.30m，室内外高差为0.45m，层数二层，窗洞口尺寸为1800mm×1800mm。
2、外墙为砖墙，厚度240mm。
3、楼板采用现浇钢筋混凝土楼板。
4、设计所需的其它条件由学生自定。
三、作业深度及要求用A3图纸一张，按建筑制图标准规定，绘制外墙墙身三个节点详图。
要求将三个节点详图按顺序自下而上布置在同一垂直轴线（即墙身定位轴线）上。
比例1：10。
1、节点详图A——墙身和地坪层构造（1）画出墙身、勒脚、散水、明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（2）用引出线注明勒脚做法，标注勒脚高度。
（3）用多层构造引出线注明散水和明沟各层做法，标注散水和明沟的宽度、排水方向和坡度值。
（4）表示防潮层位置，注明做法。
（5）标注定位轴线及编号圆圈，标注墙身厚度（在轴线两边分别标注）和室内外地面标高。
2、节点详图B——窗台构造（1）画出墙身、内外墙面抹灰、外窗台和窗框等。
（2）用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水方向和坡度值。
（3）用多层构造引出线标注内外墙装修做法。
（4）标注窗台标高（结构面标高）。
3、节点详图C——过梁和楼板层构造（1）画出墙身、内外墙面抹灰、过梁、窗框、楼板层等。
（2）表示清楚过梁的断面形式，标注有关尺寸。
（3）表示清楚楼板的形式以及板与墙的相互关系。
（4）标注过梁底面（结构面）标高。
村务公开民主管理示范单位创建活动总结[村务公开民主管理示范单位创建活动总结]村务公开民主管理示范单位创建活动总结镇属于半山区镇，总人口2.5万，镇域面积69平方公里，所辖13个行政村，村务公开民主管理示范单位创建活动总结。
近年来，**镇党委高度重视村务公开和民主管理工作，建立健全五项机制，抓好五个结合，不断加大村务公开和民主管理力度。
建筑识图_详图介绍1墙身节点详图
生活总会给你谢另一个谢机会，大这个机家会叫明天 6、
。2 020年1 2月6日 星期日 上午11 时39分 9秒11:3 9:0920. 12.6
人生就像骑单车，想保持平衡就得往前走
•
7、
。202 0年12 月上午1 1时39 分20.12. 611:39D ecember 6, 2020
•
8、业余生活要有意义，不要越轨。20 20年12 月6日 星期日1 1时39 分9秒11 :39:096 December 2020
•
(3)掌握构件与墙体的关系。楼板与墙体的关系一般有靠墙和压墙两种。图6.18
所示为靠墙，说明该墙为非承重墙。
•
(4)结合建筑设计说明或材料做法表阅读，掌握细部的构造做法。
•
(5)表明门窗立口与墙身的关系。在建筑工程中，门窗框的立口有三种方式，即平
内墙面、居墙中、平外墙面。
•
(6)表明各部位的细部装修及防水防潮做法。如图中的排水沟、散水、防潮层、窗
整体地面
水磨石地面
块材地面
块材地面：砖铺地面、面砖、缸砖及陶瓷 锦砖地面等 缸砖、地面砖构造做法： 20mm厚1：3 水泥砂浆找平，3~4mm厚水泥胶（水泥： 107胶：水～1：0.1：0.2）粘贴缸砖， 用素水泥浆擦缝。
2.墙身节点详图
勒脚和明沟节点
§10-7 建筑详图
1、外墙身详图—概念 外墙身剖面图的局部放大图， 表达所有与外墙相关的构造的 详细做法，是施工的重要依据
钢筋混凝土过梁
过梁类型
一般在洞口上方先支木模，砖平砌，下设3~4根φ6 钢筋要求伸人两端墙内不少于240mm，梁高砌 5~7皮砖或≥L/4，钢筋砖过梁净跨宜为 1.5~2m 。
钢筋砖过梁
新编网载墙身剖面节点大样
墙身剖面节点大样已知：某砖混结构小学教学楼的教学区为三层，层高为3.90 m；室内外地面高差为0.60 m；窗洞口尺寸为1800 mm×2400 mm；外墙选用普通粘土砖墙，厚度不小于240 mm；楼板采用预制钢筋混凝土空心楼板，其他设计所需条件可自定。
要求：沿外墙窗纵剖，直至基础以上，完成图7—26中①、②、⑧三个节点的构造详图。
剖切到的部分用材料图例表示，并用多层引出线注明构造做法。
解题指导：通过本次作业练习，培养学生正确理解墙身构造设计的原理和方法，熟悉墙体与楼板、屋顶的位置关系，熟练掌握各节点的材料做法，并培养学生的实际动手能力。
通过识读条件图，可看出本次作业主要包括三大内容：即墙脚、窗台、窗过梁和楼板节点。
(1)墙脚部分——节点①墙脚部分一般包括散水、勒脚、水平防潮层、室内地面和踢脚等主要内容。
因此应结合以上部分的构造特点及常用做法，选择其切实可行的构造方案。
散水：一般由基层、垫层和面层三部分组成，设置于建筑物外墙四周，为将积水迅速排离建筑物，表面应向外做成坡面，坡度为2％～5％。
一般宽度为600～800 mm。
勒脚：常选用具有一定强度和防水性能的材料，如水刷石抹面、面砖贴面等。
在绘制散水与勒脚的节点构造时，常常有同学将勒脚做在散水面层上，如图。
该图是错误的，因为当建筑物外墙下沉时，其节点必然会被拉裂或勒脚受挤而剥开。
因此，散水与勒脚处应断开，并用弹性的防水材料嵌缝。
水平防潮层：按材料不同有三种材料做法，该方案可选用防水砂浆防潮。
其位置可设置在地面垫层范围内，地面标高以下一皮砖(-0.060 m)处。
室内地面：一般由基层、垫层和面层组成。
面层可选用水泥砂浆双层做法。
踢脚：一般指地面的延伸部分，防止擦洗地面时弄脏墙面。
其材料一般与地面相同，高度通常为150~200 mm。
(2)窗台部分——节点②窗台包括内窗台和外窗台两部分。
内窗台制作简便，可采用水泥砂浆抹面或预制水磨石板等。
外窗台又分悬挑窗台和不悬挑窗台，为防止悬挑窗台下部易积脏墙面，该方案可选用不悬挑窗台，此时勒脚可延续至窗台处，立面上形成统一整体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
作业1：墙体构造设计
一、学习目标
1. 掌握墙体的细部构造，了解其相应作用。
2. 熟悉墙体与楼板的连接关系。
3. 熟悉墙体和楼地面的饰面构造层次与材料做法。
4. 熟悉墙身构造的设计要点和步骤。
5. 熟悉墙身大样图的识读，增强图纸表达能力。
学习重点
1. 勒脚、踢脚、防潮层、散水、窗台、过梁、圈梁等构造要点。
2. 墙与楼板的连接构造。
3. 墙体和楼地面饰面材料的选用与常用做法。
4. 墙体大样图的主要内容和标注。
二、工程设计条件
1、自选校内建筑或自己设计建筑的外墙构造设计
2、按三层设计。
层高为3600mm，室内外高差450mm，窗台距室内地面900mm高。
外墙为砖墙，其厚度不小于240mm。
楼板采用现浇钢筋混凝土楼板、圈梁，楼板厚100mm。
采用木门窗。
内外墙均做抹灰饰面。
楼地面做法、散水（明沟）自定。
设计中所需的其它条件自定。
三、设计内容和深度
用一张竖向Α3图纸，以铅笔绘制。
按建筑制图标准，绘制外墙身节点详图，如图１－１所示。
要求按顺序将节点详图自下而上布置在同一垂直轴线（即墙身定位轴线）上，标注定位轴线及编号圆圈，标注墙体厚度（在轴线两边分别标注）。
详图编号：画完该节点详图后，在详图的右下角画详图编号圆圈，然后在编号圆圈的右侧注写详图比例。
1 / 6
图1-1 外墙身节点
内容及要求
1．节点详图1——墙脚和地坪层构造（比例1∶10）
画出墙身、勒脚、散水或明沟、防潮层、室内外地坪和内外墙面抹灰，剖切到的部分用材料图例表示。
（1）用引出线注明勒脚做法，标明勒脚高度。
（2）用多层构造引出线注明散水或明沟各层做法，标注散水或明沟的宽度、排水方向和坡度值。
（3）表示出防潮层的位置，注明做法。
（4）用多层构造引出线注明地坪层的各层做法。
2 / 6
（5）标注室内外地面标高。
2、节点详图2——窗台构造（比例1∶10）
（1）画出墙身、内外墙面抹灰、内外窗台和窗框等。
用引出线注明内外窗台的饰面做法，标注细部尺寸，标注外窗台的排水（2）方向和坡度值。
（3）用多层构造引出线注明内外墙面装修做法。
（4）标注窗台标高（结构面标高）。
3、节点详图3——圈梁和楼板层构造（比例1∶10）
（1）画出墙身、内外墙面抹灰、圈梁、窗框、楼板层等。
（2）表示出圈梁的断面形式，标注有关尺寸。
（3）用多层构造引出线注明楼板层做法。
（4）标注踢脚板的做法和尺寸。
（5）标注圈梁底面（结构面）标高和楼面标高，注写图名和比例。
各种节点的构造做法很多，可以任选一种做法绘制。
图中必须标明材料做法、尺寸。
图中线条、材料符号等，均按建筑制图标准表示。
字体工整，线型粗细分明。
四、设计方法和步骤
注意整个图面布图合理而不局促。
注意线条的合理运用。
在三个节点详图中，被剖到的墙体以及圈（过）梁结构外轮廓线用粗实线绘制；被剖到的散水、地层中的混凝土垫层、窗框、楼板等用中实线绘制；其余线条用细实线绘制。
注意以上三种线型的对比要分明。
设计步骤大体如下（以墙脚节点详图1为例）：
1．先画轴线。
2．沿轴线画出墙线，画出窗框及其轮廓线，再在墙内外画装修层次。
3．按标高画墙体室内外地面、散水、勒脚、水平防潮层以及踢脚等构造。
4．在此基础上画出室外地坪、散水与室内地层的具体构造层次。
5．进行有关的尺寸或文字标注。
6．标注图名、比例。
五、设计要点和常见问题提示
1. 勒脚构造设计要点：
勒脚为室内外地面的高差部分，其高度一般不低于室内地坪高度，有时
3 / 6
做到底层窗台底。
常采用密实度大的材料处理勒脚，常见饰面做法为水泥砂浆或其它强度
高具有一定防水能力的抹灰处理；石块砌筑；贴面砖或天然石材。
2. 散水的构造设计要点：
（1）散水宽度600～1000mm，坡度3％～5％，外边缘比室外地坪高出20～30mm。
（2）面层材料有混凝土、砖、石等。
一般灰土垫层宽度不小于800mm，厚度不小于150mm，混凝土宽度不小于600mm，厚度不小于50mm。
（3）由于建筑物的沉降，勒脚与散水施工时间的差异，在勒脚与散水交接处应设分隔缝，缝宽20～30㎜，用沥青类弹性材料嵌缝，上嵌沥青胶盖缝，以防渗水。
3. 防潮层构造设计要点：
（1）水平防潮层高度设置在室内地面不透水垫层之间，一般为－0.060m处。
可采用20~25mm厚防水砂浆或60mm厚细石混凝土内配3φ6或3φ8钢筋。
（2）当设置钢筋混凝土地梁时，可将地梁设置在相应高度，用地梁兼做防
潮层。
4. 踢脚构造设计要点：
（1）踢脚高度一般为120~150mm。
为了突出墙面效果或防潮，可将其延伸至900~1800mm，形成墙裙。
（2）常见的饰面材料有水泥砂浆、水磨石、大理石、陶板、木踢脚等。
5. 窗台构造设计要点：
（1）外窗台要做好节点防水构造，同时内窗台应比外窗台高出20 mm。
（2）突出墙面的窗台面应做坡度不小于3％向外的排水坡，下部要做滴水，与墙面交角处做成直径100 mm的圆角。
6. 过梁构造设计要点：
（1）一般采用预制或现浇的钢筋混凝土梁。
（2）宽度与墙厚一致，或做成L形断面，高度与砖墙皮数相适应，有60mm、120mm、180mm等。
四、参考资料
1.《全国民用建筑工程设计技术措施-规划建筑》--2009年版
2.《房屋建筑制图统一标准》
4 / 6
5 / 6
6 / 6。
