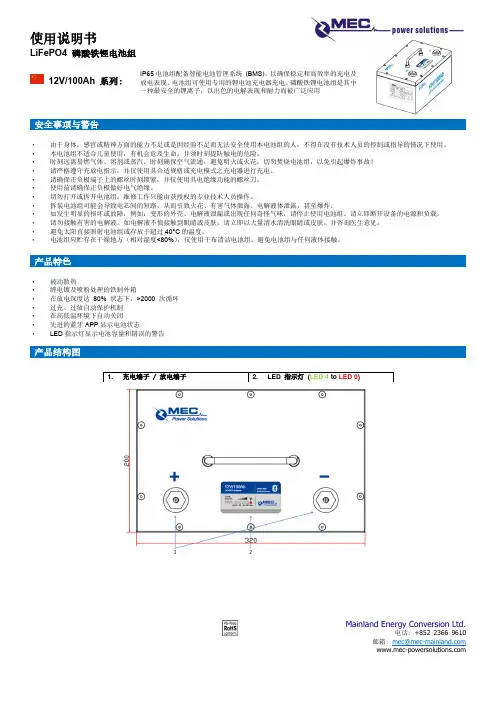

梅德隆 12V 100Ah 磷酸铁锂电池组使用说明书

Mainland Energy Conversion Ltd.电话: +852 2366 9610使用说明书LiFePO4 磷酸铁锂电池组12V/100Ah 系列:• 由于身体，感官或精神方面的能力不足或是因经验不足而无法安全使用本电池组的人，不得在没有技术人员的控制或指导的情况下使用。

• 本电池组不适合儿童使用，有机会危及生命。

并须时刻提防触电的危险。

• 时刻远离易燃气体、溶剂或蒸汽。

时刻确保空气流通，避免明火或火花，切勿焚烧电池组，以免引起爆炸事故！ • 请严格遵守充放电指示，并仅使用具合适规格或充电模式之充电器进行充电。

• 请确保正负极端子上的螺丝时刻锁紧，并仅使用具电绝缘功能的螺丝刀。

• 使用前请确保正负极做好电气绝缘。

• 切勿打开或拆开电池组。

维修工作只能由获授权的专业技术人员操作。

• 拆装电池组可能会导致电芯间的短路，从而引致火花、有害气体泄露、电解液体泄露，甚至爆炸。

• 如发生明显的损坏或故障，例如：变形的外壳、电解液泄漏或出现任何奇怪气味，请停止使用电池组。

请立即断开设备的电源和负载。

• 请勿接触有害的电解液。

如电解液不慎接触到眼睛或皮肤，请立即以大量清水清洗眼睛或皮肤，并咨询医生意见。

• 避免太阳直接照射电池组或存放于超过40°C 的温度。

•电池组应贮存在干燥地方（相对湿度<80%），仅使用干布清洁电池组。

避免电池组与任何液体接触。

• 被动散热• 經电镀及喷粉处理的铁制外箱• 在放电深度达 80% 状态下，>2000 次循环 • 过充、过放自动保护机制 • 在高低温环境下自动关闭 • 先进的蓝牙APP 显示电池状态•LED 指示灯显示电池容量和错误的警告1.充电端子 / 放电端子2.LED 指示灯 (LED 4 to LED 0)IP65电池组配备智能电池管理系统 (BMS)，以确保稳定和高效率的充电及放电表现。

电池组可使用专用的锂电池充电器充电。

磷酸铁锂电池保护板连接说明

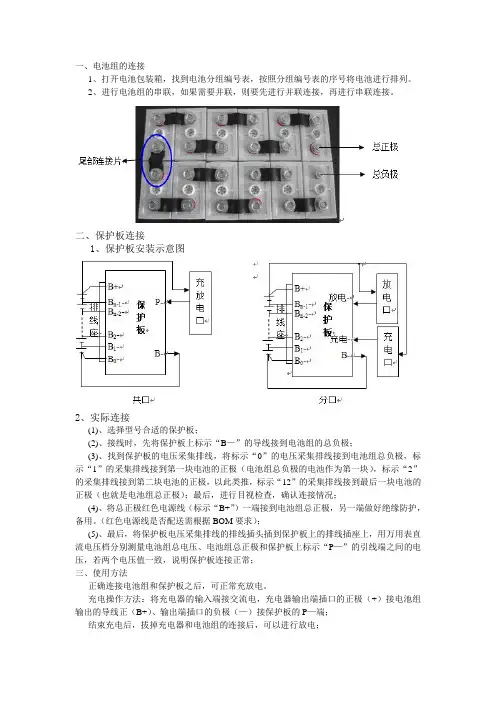

一、电池组的连接1、打开电池包装箱，找到电池分组编号表，按照分组编号表的序号将电池进行排列。

2、进行电池组的串联，如果需要并联，则要先进行并联连接，再进行串联连接。

二、保护板连接1、保护板安装示意图2、实际连接(1)、选择型号合适的保护板；(2)、接线时，先将保护板上标示“B—”的导线接到电池组的总负极；(3)、找到保护板的电压采集排线，将标示“0”的电压采集排线接到电池组总负极，标示“1”的采集排线接到第一块电池的正极（电池组总负极的电池作为第一块），标示“2”的采集排线接到第二块电池的正极，以此类推，标示“12”的采集排线接到最后一块电池的正极（也就是电池组总正极）；最后，进行目视检查，确认连接情况；(4)、将总正极红色电源线（标示“B+”）一端接到电池组总正极，另一端做好绝缘防护，备用。

（红色电源线是否配送需根据BOM要求）；(5)、最后，将保护板电压采集排线的排线插头插到保护板上的排线插座上，用万用表直流电压档分别测量电池组总电压、电池组总正极和保护板上标示“P—”的引线端之间的电压，若两个电压值一致，说明保护板连接正常；三、使用方法正确连接电池组和保护板之后，可正常充放电。

充电操作方法：将充电器的输入端接交流电，充电器输出端插口的正极（+）接电池组输出的导线正（B+）、输出端插口的负极（—）接保护板的P—端；结束充电后，拔掉充电器和电池组的连接后，可以进行放电；放电操作方法：将负载的输入端的正极（+）接电池组的总正极导线（B+）、负载输入端的负极（—）接保护板的P—端。

注：若保护板为分口的，则充电操作时：将充电器的输入端接交流电，充电器输出端插口的正极（+）接电池组输出的导线正（B+）、输出端插口的负极（—）接保护板的C—端；放电操作时：将负载的输入端的正极（+）接电池组的总正极导线（B+）、负载输入端的负极（—）接保护板的P—端。

串联磷酸铁锂电池组保护电路设计

串联磷酸铁锂电池组保护电路设计孙起山;张存山;王胜博;张淑敏【摘要】On the basis of the safety studies of the LiFePO4 battery,We analyzed the importance of the overcurrent, overvoltage and short circuit protection, and designed a new protection circuit of series of the LiFePO4 battery. The MOSFET switches is used in the protection circuit, according to the battery voltage changes over the MOSFET and the protection of overcurrent is designed in the circuit. The physical experiments verify that the protection circuit can make an action in 20ms to protect the battery pack. We also designed a charge balancing module to improve the performance of the battery and extend the battery life.%设计出了一种新型的串联锂离子电池组保护电路．该保护电路采用MOSFET开关，根据过流时电池组MOSFET电压的变化来设计过流保护电路，并通过实物验证了该保护电路能够在20ms动作，从而保护了电池组和改善了电池的性能，延长了电池的寿命．【期刊名称】《山东理工大学学报（自然科学版）》【年(卷),期】2012(026)004【总页数】4页(P87-90)【关键词】磷酸铁锂电池组;保护电路;短路保护;电池均衡【作者】孙起山;张存山;王胜博;张淑敏【作者单位】山东理工大学电气与电子工程学院,山东淄博255091;山东理工大学电气与电子工程学院,山东淄博255091;山东理工大学电气与电子工程学院,山东淄博255091;山东理工大学电气与电子工程学院,山东淄博255091【正文语种】中文【中图分类】TM910.6“十二五”专项规划提到，2015年中国电动汽车保有量计划达到100万辆，动力电池产能约达100亿瓦时.研究锂电池及其管理具有重大意义.目前世界各国的动力电池产业规模均未真正形成，产品质量特性尚不稳定，磷酸铁锂电池的发展方向是低成本、高功率密度、高效率和高可靠性.制约锂电池应用的主要因素为锂电池的循环性能和安全性能，必须对锂电池增加保护电路来提高其性能，锂电池保护均衡电路的研究已经成为热点.1 磷酸铁锂电池组保护电路系统设计磷酸铁锂电池由于具有高比能量、高比功率、高安全性、长寿命、高性价比以及很宽的工作温度范围等优点［1］，已成为新能源汽车的新型动力电源.笔者研究的动力电池包容量为8A·h，由12个电池单体串联组成，本设计研究的磷酸铁锂电池保护电路主要功能是:（1）精确地监测电池组单体模块电压，防止出现过压过流等现象；（2）通过检测电池工作状态温度，对电池进行温度保护；（3）通过检测电池单体电压在电池组充电过程中均衡电池组中的各个单体电池，以弥补电池在使用过程中出现的性能不一致性，使各个电池都发挥出最优性能，最大限度延长整个电池组的寿命［2］.1.1 电路系统的硬件设计动力性锂电池组是多节相同的单体电池并联后再串联组成大电压大电流锂电池组.图1为本设计采用的12串锂电池基本保护原理硬件框图.如图所示，每一个单体电池的检测控制电路都是相同的针对串联电池组的保护设计和单节锂电池保护类似，但是必须要突出可扩展拓扑性，以此来解决各种电动装置能量的匹配［3］.图1 12串锂电池基本保护原理硬件框图1.2 主控磷酸铁锂电池保护芯片HY2112是由台湾宏康科技公司生产的一款锂离子电池保护芯片，基于HY2112的单节锂电池保护电路如图2所示.图2 基于HY2112锂电池保护电路原理图HY2112的外部封装管脚说明见表1.通过表1可以看出，此电池保护芯片仅为单电池保护芯片，此芯片集成了电压检测电路、电流检测电路以及测试电路，是一款功能全面的电池保护芯片，可根据级联需要自由选择芯片的拓扑结构.HY2112持续侦测连接在VDD和VSS之间的电池电压，以及CS与VSS之间的电压差，来控制充电和放电.表1 HY2112外部封装、脚位及标记信息功能表管脚符号说明1OD放电控制用MOSFET 门极连接端子2CS过电流检测输入端子，充电器检测端子3OC充电控制用MOSFET门极连接端子4DS测试端子，用于降低延迟时间5VDD电源端，正电源输入端子6VSS接地端，负电源输入端子当电池电压在过放电检测电压VDL＝1.95V以上和过充电检测电压VCU＝3.75V以下，且CS端子电压在放电过流检测电压VDIP＝200mV以下时，IC的OC和OD端子都输出高电平，使充电控制用MOSFET和放电控制用MOSFET同时导通，这个状态称为“正常工作状态”.此状态下，充电和放电都可以自由进行.一旦电池电压超出过充电检测电压（VCU＝3.75V），并且这种状态持续的时间超过过充电检测延迟时间100ms以上时，HY2112系列IC会关闭充电控制用的MOSFET（OC端子），停止充电，这个状态称为“过充电状态”.电池在放电过程中，当电池电压降低到过放电检测电压以下.并且这种状态持续的时间超出过放电检测延迟时间25ms以上时，HY2112系列IC会关闭放电控制用的MOSFET（OD端子）.停止放电，这个状态称为“过放电状态”.由于锂离子电池的化学特性，电池生产厂家规定了其放电电流最大不能超过2C （电池容量／小时），当电池超过2C电流放电时，将会导致电池的永久性损坏或出现安全问题.电池在对负载正常放电过程中，放电电流在经过串联2个MOSFET 时，由于MOSFET的导通阻抗，会在其两端产生一个电压U［4］:RDS为单个MOSFET导通阻抗.两个MOSFET同时导通时导通阻抗RDS不超过15mΩ.由此可以得到过电流时的电压U，进而可以进行过电流保护.1.3 均衡充电电路原理与硬件电路设计如图3所示，在电池组充电阶段，通过开关将那些己完全充满的单体电池的旁路电阻接通进行分流.通过计算分流电流的大小来合理的选择旁路电阻R的大小.旁路电阻R要刚好能把充电电流分流掉.如果充电电流较小，那么旁路电阻会把电池单体的能量泄放一部分.这种均衡电路工作在充电期间，可对电压偏高者进行分流，最终使所有电池达到满容量，实现均衡的目的［5］.由于总电池组放电再对单体电池进行放电并没有起到延长电池组放电时间和增加对外供电的能力，因此在放电阶段均流电阻开关不闭合，均流电阻不工作，此时没有均衡策略.这种方法设计的均衡电路是所有均衡方法中最简单的，成本也最低.图3 开关控制均流电阻均衡充电电路均流电阻均衡拓扑电路的工作原理如图4所示，均衡信号由三路2通道模拟多路选择器74HC4053D传递.图4 均流电阻均衡充电电路的均衡模块拓扑电路示意图1.4 均流电阻均衡方式MATLAB仿真波形根据均流原理在MATLAB建仿真模型，由于此均衡电路为拓扑结构，为了加快仿真的速度，模型仅为4块单体电池串联（电池模型采用的是MATLAB自带的电池模型），均衡电路模型如图5所示.在仿真过程中为了达到均衡的条件，电压设置为4V（过压），其他三块电池电压为3V（过放），均衡电路开始工作，第一块电池将会打开均流电阻放电.其他三块电池将会继续充电MATLAB仿，真得到四块电池电压如图6所示，流电阻两端电压如图7所示.图5 均衡电路MATLAB仿真模型图6 MATLAB仿真四块电池电压从图6可以看出，第一块电池电压从4.0V一直下降，表明是一个充电过程，而其他三块电池的电压一直上升，表明是均衡装置起作用.而图7中第一块电池均流电阻电压有接近于0V的脉冲，因此可以看做均流电阻此时没有工作，其他三块单体电池的均流电阻电压相应增加，而当R1上有电流流过时，R1工作，降低电池B1上的电压，表明当均流电阻不工作时均衡的电池电压上升从而达到电压一致.MATLAB仿真得出当充电将要完成时，四块电池电压基本相同，证明均衡电路工作有效.2 实验结果与分析磷酸铁锂电池保护电路与实验所用的电池组照片如图8所示.图7 MATLAB电路仿真均流电阻电压波形图8 磷酸铁锂电池组与实验电路板通过实验验证该系统保护性能与均衡性能的试验步骤如下:（1）将单体电池断开，升高降低此单体电池两端处电压到阀值电压（3.75V与1.95V）检测保护电路的过压欠压保护性能.如图9和图10所示.图9 过放保护实验波形图（2）先将单体电池补充电500mA·h使该电池电量大于其他电池、电池组不平衡. 图10 电池充电保护电压波形（3）启动均衡控制，检测最终充满时均衡策略是否打开，打开是否有效.试验结果表明，该系统可以有效地防止单体电池过充放，保持各个单体电池之间的电压误差在20mV之内，容量误差在5%以内.3 结束语保护均衡电路是磷酸铁锂电池的一个重要保护部分，它不仅防止了单体电池过充和过放，而且均衡了电池的充放电电流.均衡充电模块还有效地使各单体电池的能量趋于一致，从而最大限度地延长电池的使用寿命，保证了动力电池充放电过程的安全高效性.本设计的磷酸铁锂电池保护板电路性能可靠，实用性极强，改善了电池组的安全性能，提高了电池组的循环寿命.该均衡模块对单体电池的能量转移属于耗散型均衡方式，效率还有待提高，均衡的功能还有进一步优化的空间.参考文献:【相关文献】［1］蒋新华.锂离子电池组管理系统研究［D］.上海:中国科学院微系统与信息技术研究所，2007. ［2］比亚迪股份有限公司.用于驱动电动车的锂二次电池组的充放电管理装置:中国，2249592.4［Z］.2004－01－14.［3］雷娟，蒋新华，解晶莹.锂离子电池组均衡电路的发展现状［J］.电池，2007，37（1）:23－24［4］刘有兵，齐铂金，宫学庚.电动汽车动力电池均衡充电的研究［J］.电源技术，2004，28（10）:649－651.［5］熊志伟.混合动力城市客车动力系统研究［D］.武汉:武汉理工大学，2004.。

拓邦磷酸铁锂电池组TB12125F-SC-M108B规格书说明书

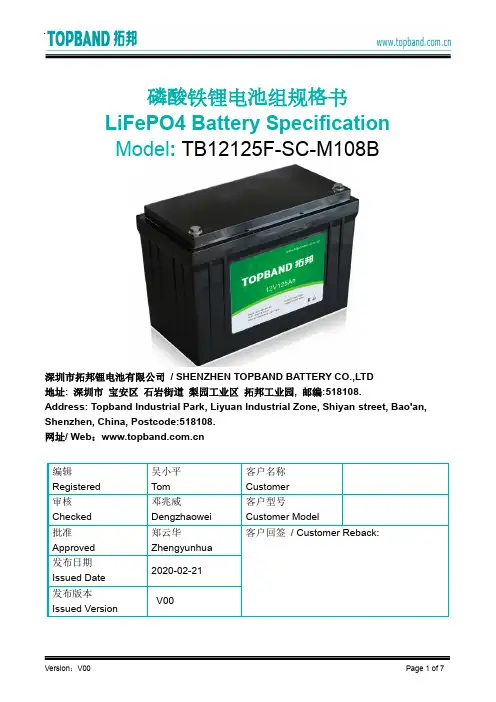

磷酸铁锂电池组规格书LiFePO4 Battery Specification Model : TB12125F-SC-M108B深圳市拓邦锂电池有限公司 / SHENZHEN TOPBAND BATTERY CO.,LTD 地址: 深圳市宝安区石岩街道梨园工业区拓邦工业园, 邮编:518108.Address: Topband Industrial Park, Liyuan Industrial Zone, Shiyan street, Bao'an, Shenzhen, China, Postcode:518108. 网址/ Web ：修订记录Modified Record1. 概述/ General Information本规格书适合于深圳市拓邦锂电池有限公司研制的TB12125F-SC-M108B电池组，描述了其外型尺寸、特性、技术要求及使用注意事项.This specification defines the performance of rechargeable LiFePO4 battery packTB12125F-SC-M108B manufactured by SHENZHEN TOPBAND BATTERY CO.,LTD, describes the type, performance, technical characteristics, warning and caution of the battery pack.2. 电池技术规格/ Battery Specification（@ 25±5℃）3. 电气性能及测试条件Electrical Characteristics & Test Condition测试条件Testing Conditions: Ambient Temperature: 25±5℃; Huminity:45%~75%.标准充电：在CC(0.33C)/CV(14.6V)模式下充电至过充保护或电流减小至0.05C，然后静置1h。

12串磷酸铁锂规格书-

12路串联磷酸铁锂电池组充放电保护板规格书一、产品简介本产品适用于12路串联的磷酸铁锂电池组，能有效对电池组的充、放电进行实时监控与保护，防止电池组中任意一节电池出现过充、过放而造成的损坏，并和根据客户要求设置合适的过流保护点，控制电池组的放电电流，确保电池组及负载不受损伤；本产品更具有均衡、短路、过温、小电流锁等安全保护功能，能有效的平衡电池组中的电池在使用过程中出现的电压差异，保障电池组在合适的温度范围内工作，确保在出现短路类故障时关断输出以及小电流锁的应用使外部控制更加安全方便。

二、功能说明：本产品具有过充、过放、过流、过温、短路、均衡、休眠、小电流锁等八大主要功能。

1、过充保护功能：当电池组中任意一节电池的电压高于过充保护点时关断充电，以确保所有电池都在过充保护点以内工作。

2、过放保护功能：当电池组中任意一节电池的电压低于过放保护点时关断放电，以确保所有电池都在过放保护点以上工作。

3、过流保护功能：当电池组在放电过程中，放电电流大于设置的过流保护点时关断输出，以确保电池组在安全的电流范围内工作。

4、过温保护功能：当电池组在放电过程中，监控部位温度高于设置的温度点时关断输出，以确保电池组在安全的温度范围内工作。

5、短路保护功能：在电池组的输出端口出现短路状况时关断输出，确保电池组不会因为短路而损坏。

6、电压均衡功能：在电池组的充电后期，可对电池组中各电池在使用过程中出现的电压差异进行均衡修正，能有效确保电池组的组容量。

7、休眠功能：当电池组中任意一节电池处于欠压状态时，本产品处于休眠状态即很小的功耗（小于20微安），以确保电池在长期储存或运输过程中不会因欠压而损坏。

8、小电流锁功能：可以使用小电流锁来控制输出，灵活、安全、方便的控制方式使本产品能适用于更加广阔的领域。

（注：小电流锁的成功应用，使本产品在安装使用过程中更加安全灵变，更能有效降低装配成本！）四、技术参数：项目 12串均衡板备注过充保护V 3.9±0.025过充恢复V 3.8±0.05过放电压V 2.2±0.05过放恢复V 断开负载或充电正常工作电流 A 35过流保护 A 60内阻m/ohm <20充电均衡电流mA 60充电均衡电压V 3.60过充延时S 1±0.5过放延时mS 100±50过流延时mS 10±5温度保护 ℃ 65±5留有接口温度特性±1.0mv/℃工作温度℃ -10~+60存储温度℃ -30~+85尺寸 mm 98*60*10 特殊尺寸可定制<180 正常Vn=32v时功耗uA<20 欠压Vn=2.3v有负载时五、接线说明请对照图纸按照以下步骤：1、将配套的排线如接线图所示的接线位置接在电池组对应电极上；（附后）2、从保护板B-端焊接一条合适直径的电源线接在电池组的负极（B-）端；3、检查所接的所有排线，确认接线位置均无误；将已接至电池组的排线插头插入保护板的排插上；图二的错误操作会导致保护板的损坏4、测量电池组正、负极间的电压，再测量B+、P-间的电压，对比二者是否有差异，若有明显差异则不能使用；注意事项：1.用户购入保护模块后请严格按照操作说明进行接线，由于电池上始终有电压存在，操作者应先将排线接至电池组上，接好其它连接线之后再把排插接入保护板；2.在焊接时注意铜屑和锡渣不要粘到保护板上面；3.保护板与电池组连接要规范，任何引线的走向不能放在保护板背面，从侧面走线；特别不能从MOS针脚周围走线，否则会导致MOS接收信号的紊乱。
