各种433M无线模块对比数据 sx1276, sx1278, Si4463, Si4432, Si4438, sx1212
LORA无线模块SX1278规格书
1：发射频率：433MHZ（可定制） 2： FSK/GFKS 技术,LoRa（远程）扩频技术 3：+20dbm 输出功率 4：波特率可达 250 kbps 5：高接收灵敏度-139dbm. 6：低功耗接受电流：10-12mA 7： 超强抗干扰性（信道抑制比：56db） 8： ISSI 信道侦测功能 9： 传输模式：FIFO/直接模式（推荐 FIFO 包模式） 10： 256 位 FIFO TX/RX 11：ISM 多波段, 不需要申请频率免费使用. 12：智能复位、低电压监测，定时唤醒、低功耗模式、休眠模式
五：接口说明及引脚定义
14 pin
13 pin
1 pin
12 pin
序号
1
GND
2
RESET
3
6
DIO2
7
DIO3
8
SCK
9
MISO
10 MOSI
11 NSS
12 GND
13 GND
14 ANT
引脚名
地 芯片复位 I/O 口 I/O 口 工作电源 I/O 口 I/O 口 SPI 时钟 SPI 输出 SPI 输入 片选 地 地 天线输出
参考工作方式 可编程配置
通讯距离
5km/LORaTM模式
天线阻抗
50欧姆
工作温度
-20～75 °C
存储温度 外形尺寸
-40～125 °C 16.8*16.6mm
引脚及详细尺寸请以外形尺寸图 为准
备注： 1． 模块的通信速率会影响通信距离，速率越高，通信距离变近。 2． 模块的通信速率会影响接收灵敏度，速率越高，灵敏度变低。 3． 模块的供电电压会影响发射功率，在工作电压范围内，电压越低，发射功率越小。 4． 模块的工作温度变化时，中心频率会改变，只要不超出工作温度范围，不影响应用。 5． 天线对通信距离有很大的影响，安装时天线要远离系统地。 6． 模块的安装方式会影响通信距离。
SX1278-LoRa扩频433M无线模块技术文档(E32-TTL-100S1)_2020010816405210
3
当模块从其他模式被切换到休眠模式时，如果有数据尚未处理完毕；
模块会将这些数据（包括收和发）处理完毕后，才能进入休眠模式。这个特征可以用于快速休眠，从而节省功耗；例如：发射模块工作在模式0，用户发起串口数据“12345”，然后不必等待AUX引脚空闲（高电平），可以直接切换到休眠模式，并将用户主MCU立即休眠，模块会自动将用户数据全部通过无线发出后，1ms内自动进入休眠；
（不可悬空，如不使用可接地）
2
M1
输入
（极弱上拉）
和 M0 配合，决定模块的 4 种工作模式。
（不可悬空，如不使用可接地）
3
RXD
输入
TTL 串口输入，连接到外部 TXD 输出引脚；
可配置为漏极开路或上拉输入，详见参数设置。
4
TXD
输出
TTL 串口输出，连接到外部 RXD 输入引脚；
可配置为漏极开路或推挽输出，详见参数设置。
3
【模块正在配置过程中】仅在复位和退出休眠模式的时候
序号
AUX注意事项
1
上述功能 1 和功能 2，输出低电平优先，即：满足任何一个输出低电平条件，AUX 就输出低电平；
当所有低电平条件均不满足时，AUX 输出高电平。
2
当 AUX 输出低电平时，表示模块繁忙，此时不会进行工作模式检测；
当模块 AUX 输出高电平后 1ms 内，将完成模式切换工作。
7
适用环境
433M 频率属于免费频段，用户可以免申请直接使用；
与 2.4G 相比，433M 拥有一定的穿透绕射能力，但是空中速率不如 2.4G；
适用于数据量小、传输距离远、易受干扰的环境。

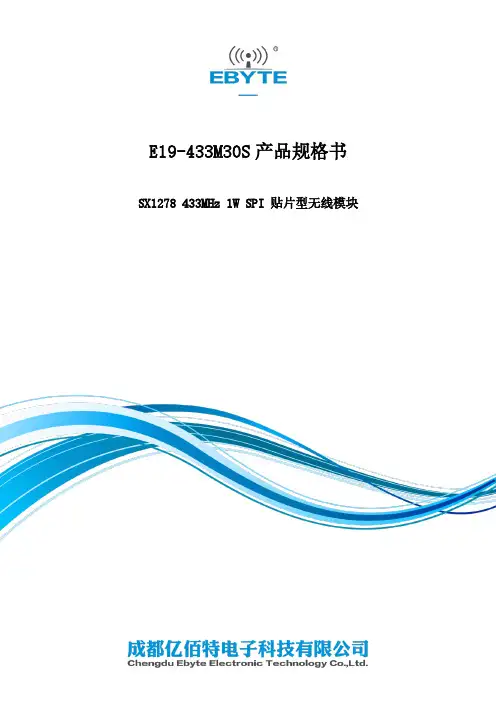

亿佰特 E19-433M30S 433MHz 1W SPI 贴片型无线模块 产品规格书说明书
E19-433M30S产品规格书SX1278 433MHz 1W SPI 贴片型无线模块第一章概述1.1 简介E19-433M30S是基于美国Semtech生产的SX1278为核心自主研发最大发射功率为1W的433MHz贴片式LoRa TM无线模块，使用工业级高精度32MHz晶振。
由于采用原装进口的SX1278为模块核心，在原有基础上内置了功率放大器（PA）与低噪声放大器（LNA），使得最大发射功率达到1W的同时接收灵敏度也获得进一步的提升，在整体的通信稳定性上较没有功率放大器与低噪声放大器的产品大幅度提升。
由于其采用先进的LoRa TM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。
该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。
由于射频性能与元器件选型均按照工业级标准，并且该产品已获得FCC、CE、RoHS等国际权威认证报告。
由于该模块是纯射频收发模块，需要使用MCU驱动或使用专用的SPI调试工具。
1.2 特点功能⚫理想条件下，通信距离可达10km；⚫最大发射功率1W，软件多级可调；⚫支持全球免许可ISM 433MHz频段；⚫LoRa TM模式下支持0.018k～37.5kbps的数据传输速率；⚫FSK模式下支持最高300kbps的数据传输速率；⚫支持多种调制模式，LoRa TM/FSK/GFSK/MSK/GMSK/OOK；⚫FIFO容量大，支持256Byte数据缓存；⚫支持2.5～5.5V供电，大于5V供电均可保证最佳性能；⚫工业级标准设计，支持-40～+85℃下长时间使用；⚫邮票孔，便于用户二次开发，利于集成。
1.3 应用场景⚫家庭安防报警及远程无钥匙进入；⚫智能家居以及工业传感器等；⚫无线报警安全系统；⚫楼宇自动化解决方案；⚫无线工业级遥控器；⚫医疗保健产品；⚫高级抄表架构(AMI)；⚫汽车行业应用。
第二章规格参数2.1 极限参数主要参数性能备注最小值最大值电源电压（V）0 5.5 超过5.5V 永久烧毁模块阻塞功率（dBm）- 10 近距离使用烧毁概率较小工作温度（℃）-40 +85 工业级2.2 工作参数主要参数性能备注最小值典型值最大值工作电压（V） 3.3 5.0 5.5 ≥5.0V 可保证输出功率通信电平（V） 3.3 使用5V TTL 有风险烧毁工作温度（℃）-40 - +85 工业级设计工作频段（MHz）410 433 441 支持ISM 频段功耗发射电流（mA）630 瞬时功耗接收电流（mA）20休眠电流（μA） 3.0 软件关断最大发射功率（dBm）28.5 30 30接收灵敏度（dBm）-146 -148 -150灵敏度测试条件为空速0.3kbps，Coding rate 4/5，扩频因子 12 空中速率（kbps）1.2 - 300 FSK0.018 - 37.5 Lora TM主要参数描述备注参考距离10000m 晴朗空旷环境，天线增益5dBi，天线高度2米，空中速率0.3kbps FIFO 256Byte 单次发送最大长度晶振频率32MHz调制方式LoRa TM(推荐) FSK/GFSK/MSK/GMSK/OOK封装方式贴片式接口方式 2.54mm 邮票孔通信接口SPI 0～10Mbps外形尺寸25*37mm天线接口邮票孔等效阻抗约50Ω第三章机械与引脚定义引脚序号引脚名称引脚方向引脚用途1 GND 地线，连接到电源参考地2 DIO5 输入/输出可配置的通用IO口（详见SX1278 手册）3 DIO4 输入/输出可配置的通用IO口（详见SX1278 手册）4 DIO3 输入/输出可配置的通用IO口（详见SX1278 手册）5 DIO2 输入/输出可配置的通用IO口（详见SX1278 手册）6 DIO1 输入/输出可配置的通用IO口（详见SX1278 手册）7 DIO0 输入/输出可配置的通用IO口（详见SX1278 手册）8 RST 输入芯片复位触发输入脚9 GND 地线，连接到电源参考地10 GND 地线，连接到电源参考地11 VCC 供电电源，范围4.75～5.5V（建议外部增加陶瓷滤波电容）12 SCK 输入SPI时钟输入引脚13 MISO 输出SPI数据输出引脚14 MOSI 输入SPI数据输入引脚15 NSS 输入模块片选引脚，用于开始一个SPI通信16 TXEN 输入射频开关脚控制；发射时，TXEN高电平，RXEN低电平17 RXEN 输入射频开关脚控制；接收时，RXEN高电平，TXEN低电平18 GND 地线，连接到电源参考地19 ANT 天线20、21、22 GND 地线，连接到电源参考地4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；⚫请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；⚫请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；⚫请检查电源稳定性，电压不能大幅频繁波动；⚫在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在不得已需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的Top Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；⚫假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；⚫尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；⚫天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。
深圳市硅传 SX1278ZTR4-GC 433MHz无线收发模块使用说明书
深圳市硅传科技有限公司SX1278ZTR4-GC433MHz无线收发模块使用说明书Array（以实物为准）产品名称：SX1278迷你模块产品型号：SX1278ZTR4-GC版本：V1.0深圳市硅传科技有限公司文档修改记录产品名称SX1278迷你模块产品型号SX1278ZTR4-GC编制人编制日期20170903序号修改日志修改人审核人文档版本修改日期1初始版本V1.02017-09-03一、功能特点SX1278ZTR4-GC无线模块是基于SEMTECH射频集成芯片SX127X 的射频模块，是一款高性能物联网无线收发器，其特殊的LORA调试方式可大大增加通信距离，可广泛应用于各种场合的短距离物联网无线通信领域。
其具有体积小、功耗低、传输距离远、抗干扰能力强等特点，可根据实际应用情况有多种天线方案可供选配，模块未配置微控制芯片，主要用于客户二次开发。
该模块功能特点如下：●工作电压：2.4 ~ 3.7V●工业级有源晶振，适合环境复杂的工业现场●工作频段：410-525MHz●发射功率：19±1dBm(max)●超高接收灵敏度：-136±1dBm(@250bps)●超远有效通讯距离：5Km@250bps（城市公路环境，非旷野环境）●使用扩频技术通讯，同样的城市、工业应用环境，性能优于使用传统调制方式（FSK、2-FSK、4-FSK、GFSK、PSK、ASK、OOK等）工作的射频产品，在恶劣的噪声环境下（电表中、电机旁等强干扰源附近，电梯井、矿井、地下室等天然屏蔽环境）优势尤为明显●高保密性，采用LoRa调制方式，传统无线设备无法对其进行捕获、解析●高隐蔽性，带内平均功率低于底噪时仍然可以正常通讯●采用LoRa调制方式，同时兼容并支持FSK, GFSK,OOK传统调制方式●支持硬件跳频（FHSS），与LoRa的扩频技术相结合，可实现超强的通讯隐蔽性和安全性●低功耗：接收电流≤13mA；睡眠电流≤2uA；提供CAD 功能，将计算与信号接收分离，进一步优化唤醒窗口功耗（计算电流约为接收电流的一半）●SPI通信接口，可直接连接各种单片机使用，软件编程非常方便二、应用场合●楼宇自动集抄系统，特别适用于水表、气表、热表、电表等无线抄表场合●对通讯距离要求较高的场合●对通信安全、通讯隐蔽性、抗干扰性要求较高的场合●家居无线安防、监控云台、机房电源、风机设备无线遥控报警系统深圳市硅传科技有限公司Tel:086-0755-******** Fax:086-0755-******** Web:三、规格参数以下测试条件为：VDD=3.3V,温度25摄氏度，频点434MHz，Bit Rate=4.8kb/s，详细规格可参考SX1278 Datasheet。

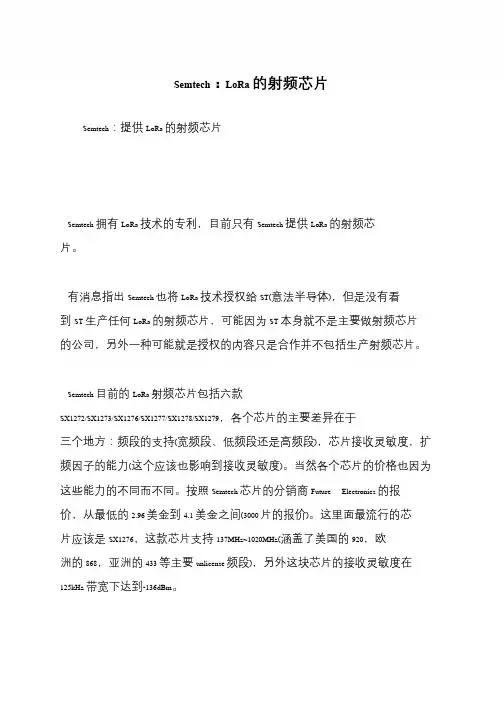

Semtech：LoRa的射频芯片
Semtech：LoRa 的射频芯片
Semtech：提供LoRa 的射频芯片
Semtech 拥有LoRa 技术的专利，目前只有Semtech 提供LoRa 的射频芯片。
有消息指出Semtech 也将LoRa 技术授权给ST(意法半导体)，但是没有看
到ST 生产任何LoRa 的射频芯片，可能因为ST 本身就不是主要做射频芯片
的公司，另外一种可能就是授权的内容只是合作并不包括生产射频芯片。
Semtech 目前的LoRa 射频芯片包括六款
SX1272/SX1273/SX1276/SX1277/SX1278/SX1279，各个芯片的主要差异在于三个地方：频段的支持(宽频段、低频段还是高频段)，芯片接收灵敏度，扩
频因子的能力(这个应该也影响到接收灵敏度)。
当然各个芯片的价格也因为
这些能力的不同而不同。
按照Semtech 芯片的分销商Future Electronics 的报价，从最低的2.96 美金到4.1 美金之间(3000 片的报价)。
这里面最流行的芯
片应该是SX1276，这款芯片支持137MHz~1020MHz(涵盖了美国的920，欧洲的868，亚洲的433 等主要unlicense 频段)，另外这块芯片的接收灵敏度在125kHz 带宽下达到-136dBm。
SX1276中文资料
1 概述该SX1276／77／78采用的扩频调制解调器，能够接收比现存的基于FSK或OOK 调制的系统更长的重要的频谱范围。
它的敏感区最大数据传输速率是8dB,这比FSK优越，但使用一个低成本材料能比FSK在接收灵敏区提高20dB。
loratm还提供了显着的进步的选择性和阻塞性能，进一步提高通信可靠性。
最大的灵活性是用户可以决定扩频调制带宽（BW），扩散因子（SF）和纠错率（CR）。
扩频调制的另一个好处是每个扩频因子正交-也就是多个发射信号可以占用相同的信道而不互相干扰。
这也就允许简单的共存与现有的基于FSK系统。
标准的GFSK，FSK，OOK，和GMSK调制也可以使用现有的系统或标准，如无线MBUS和IEEE802.15.4g。
该SX1276提供带宽的选择范围从7.8千赫至500千赫和扩频因子的范围从6到12，并且覆盖所有可用的频段。
SX 1277提供相同的带宽和扩频因子从6到9的频带选择。
SX1278提供带宽和扩频因子的选择，但只覆盖UHF下频段。
1.1 简化框图图1框图1.2 参数说明下表详细介绍了三种芯片的变量特性表1 sx1276 / 77 / 78相关变量和关键参数1.3 引脚图下面的关系图显示了QFN封装的引脚排列，俯视1.4 引脚说明表2引脚说明23 GND - 地线24 VBAT_RF - RF模块电源电压25 VR_PA - 在PA稳压电源26 GND - 地线27 PA_BOOST O 可选的高功率放大器输出，所有频带28 RFO_LF O 带2和3的射频输出1.5 包标记图3 标记图2.电气特性2.1.ESD的注意事项该sx1276 / 77 / 78是一种高性能的射频装置。
它满足了：★ JESD22-A114-B JEDEC标准的2类（人体模型）对所有引脚★ JEDEC标准的jesd22-c101c III级（带电器件模型）对所有引脚它应该可以处理所有必要的ESD预防措施以避免任何永久性的损伤。
SX1278无线模块LoRa扩频RS485接口(433M亿佰特E32-DTU-100)_202001
功能简述2.1 引脚定义2.2 连接方法 ............................................................................................................................................................................ 5 .. .三． 工作模式 ..................................................................................................................................................................................... 6 .. .四． 指令格式 ..................................................................................................................................................................................... 6 ..4.1 出厂默认参数 ...................................................................................................................................................................... 6.. .. 4.2 参数设置指令 ................................................................................................................................................................... 7.. .. 4.3 工作参数读取 ................................................................................................................................................................... 8.. .. 4.4 版本号读取 ........................................................................................................................................................................ 8. ... 4.5 复位指令 ............................................................................................................................................................................ 8 .. .五． 参数配置 ..................................................................................................................................................................................... 9 .. .六． 定制合作.................................................................................................................................................................................................................... 1..0.. ..七． 关于我们1.3 3 ... 1.4 系列产品 常见问题3 ... .4.. 4..1..0.. .一．模块介绍E32-DTU-1001.1 特点简介E32-DTU-100E32-DTU-100 是一款高速型433M 无线数传电台（同时具有RS232/RS485接口），LoRa 扩频技术，透明传输方式，工作在425~450.5MHz 频段（默认433MHz ），工作电压范围8V~28V 。
SX1278无线模块LoRa扩频RS485接口(433M亿佰特E32-DTU-100)_202001081640113
一．模块介绍 (2)1.1特点简介 (2)1.2电气参数 (3)1.3系列产品 (3)1.4常见问题 (3).二．功能简述 (4)2.1引脚定义 (4)2.2连接方法 (5).三．工作模式 (6).四．指令格式 (6)4.1出厂默认参数 (6)4.2参数设置指令 (7)4.3工作参数读取 (8)4.4版本号读取 (8)4.5复位指令 (8).五．参数配置 (9).六．定制合作 (10).七．关于我们 (10)1.1 特点简介E32-DTU-100E32-DTU-100 是一款高速型433M 无线数传电台（同时具有RS232/RS485 接口），LoRa 扩频技术，透明传输方式，工作在425~450.5MHz 频段（默认 433MHz），工作电压范围 8V~28V。
LoRa 直序扩频技术将带来更远的通讯距离，且具有功率密度集中，抗干扰能力强的优势。
模块具有软件FEC 前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有 FEC 的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
序号产品特点特点描述1 LoRa 扩频LoRa 直序扩频技术将带来更远的通讯距离；发射功率密度低，不易对其他设备造成干扰；保密性高，被截获的可能性极低；抗干扰能力强，对同频干扰及各种噪声具有极强的抑制能力；具有极好的抗多径衰落性能。
2 超低功耗即空中唤醒功能，降低接收整体功耗：当模块处于省电模式下即模式 2 时，配置模块的接收响应延时时间可调节模块的整机功耗；模块可配置的最大接收响应延时为 2000ms。
3 定点发射支持地址功能，主机可发射数据到任意地址、任意信道的模块，达到组网、中继等应用方式：例如：模块 A 需要向模块 B（地址为 0x00 01，信道为 0x80）发射数据 AA BB CC，其通信格式为：00 01 80 AA BB CC，其中 00 01 为模块 B 地址，80 为模块 B 信道，则模块 B 可以收到 AA BB CC（其它模块不接收数据）。
亿佰特(Ebyte)-基于SX1278芯片的433M无线串口模块
E32-433T30S用户手册v5.01.模块介绍 (2)1.1特点简介 (2)1.2系列产品 (3)1.3常见问题 (3)1.4电气参数 (4)2.功能简述 (5)2.1引脚定义 (5)2.2连接单片机 (6)2.3模块复位 (6)2.4AUX详解 (6)3.工作模式 (7)3.1模式切换 (8)3.2一般模式（模式0） (8)3.3唤醒模式（模式1） (8)3.4省电模式（模式2） (9)3.5休眠模式（模式3） (9)3.6快速通信测试 (9)4.指令格式 (10)4.1出厂默认参数 (10)4.2工作参数读取 (10)4.3版本号读取 (10)4.4复位指令 (11)4.5参数设置指令 (11)5.参数配置 (13)6.包装与焊接 (13)7.定制合作 (14)8.关于我们 (14)1.模块介绍1.1特点简介E32-433T30S是一款基于SEMTECH公司SX1278射频芯片的无线串口模块（UART），透明传输方式，1W发射功率，工作在410~441MHz频段（默认433MHz），LoRa扩频技术，TTL电平输出，兼容3.3V与5V的IO口电压。
LoRa直序扩频技术将带来更远的通讯距离，且具有功率密度集中，抗干扰能力强的优势。
模块具有软件FEC前向纠错算法，其编码效率较高，纠错能力强，在突发干扰的情况下，能主动纠正被干扰的数据包，大大提高可靠性和传输距离。
在没有FEC的情况下，这种数据包只能被丢弃。
模块具有数据加密和压缩功能。
模块在空中传输的数据，具有随机性，通过严密的加解密算法，使得数据截获失去意义。
而数据压缩功能有概率减小传输时间，减小受干扰的概率，提高可靠性和传输效率。
此时整机功耗约几uA，在此模式下模块仍然可接收MCU发过来的配置数据（更改模块参数）。
7温补晶体E32-433T30S模块内置TCXO有源温补晶体，及其独立的低噪声供电电路，在恶劣的环节中可确保输出频率的稳定性，从而极大提高通信可靠性，降低极端环境中的丢包概率。
亿佰特(Ebyte)-E19(SX1278)系列与E10(SI4463)系列选型指南
成都电子科技有限公司是一家专注于无线数传通信应用的公司，在射频领域有着丰富的经验，也研发出了很多经典的产品，比如典型的E19和E10系列。
1.E19系列介绍E19系列有433/868/915MHz射频模块，功率有1W/100mW模块，SPI接口，小体积贴片型。
采用SEMTECH公司的SX1278/SX1276射频芯片，支持LoRa扩频技术。
LoRa直序扩频技术将带来更远的通讯距离，且功率密度集中，抗干扰能力强。
在复杂的环境下，E19系列有独特的优势，常应用于无线遥控系统、家庭自动化遥测、生物信号采集、数字图像传输等无限领域。
2.E10系列介绍E10系列有433/868/915MHz射频模块，功率有1W/100MWM模块，SPI接口，小体积贴片型，采用26M晶振，带有LNA低噪声放大器，从而提高接收灵敏度。
采用Silicon Lab 公司的SI4463/SI4438射频芯片，广泛的应用于车辆监控、遥控、遥测、小型无线网络、无线抄表、门禁系统、小区传呼、无线标签、身份识别、非接触RF智能卡等领域中。
3.E19系列和E10系列对比介绍图3E19实物图图4E10实物图以E19-433MS1W 和E10-433MS1W 为例进行对比,主要从电气参数上面来了解此两款序号参数名称E19E101射频芯片SX1278SI44632品牌SEMTECH Silicon Lab 3模块尺寸25*37mm 25*37mm4工作频段410MHz ~441MHz 425MHz ~525MHz5PCB 工艺4层板4层板6接口方式2*9*1.27mm 2*8*1.27mm 7供电电压 4.75~5.5V DC 4.75~5.5V DC8通信电平0.7VCC ~5V（VCC 指模块供电电压）0.7VCC ~3.6V（VCC 指模块供电电压）9实测距离10000m，晴朗空旷，最大功率，5dBi 天线，高度2m，2.4k 空中速率6000m，晴朗空旷，最大功率，5dBi 天线，高度2m，1k 空中速率10发射功率最大30dBm，约1W 最大30dBm，约1W 11空中速率0.018k ~37.5kbps 0.123k ~1Mbps 12关断电流3uA（Max）5uA（Max）13发射电流720mA@30dBm 660mA@30dBm14接收电流20mA 17mA15通信接口SPI,最高速率可达10Mbps SPI,最高速率可达10Mbps16发射长度FIFO:256字节单个数据包：1~64字节17接收长度FIFO:256字节单个数据包：1~64字节18RSSI 支持支持支持19天线接口邮票孔(50Ω特性阻抗)邮票孔(50Ω特性阻抗)20工作温度-40~+85℃-40~+85℃21工作湿度10~9010~9022储存温度-40~+125℃-40~+125℃23接收灵敏度-138dBm@300bps -126dBm@1kbps 由上图可以很清楚的看出E19和E10之间的区别，E19相对于E10具有更低的空中速率和接收灵敏度，具有抗干扰性强的特点，同时E19的传输距离要比E10远得多。
433M无线芯片在各类方案中的应用,提供选型参考
315MHz
OOK
ASK 接收
5V
<4.5mA
433.92MHz ASK
---
-117dBm 10KB/S 12x31.5mm
315MHz
HKW500 ASK 接收
433.92MHz
OOK ASK
3.6~5.2V
<6mA
---
-113dBm 10KB/S 12x31.5mm
CC1101-4S
双向收 发
LORA
3.3-6V
发射<120mA <5uA
接收<25mA
20dbm
-132dbm 0.8~18.2K
HKW-50TR-4A 双向收发
433Mhz 470mhz
GFSK
发射<1.8A
12-28V
<5mA
接收<30mA
37dbm (5W)
-124dbm 1.2-115.2K
通讯距离 3km （9.22kbps）
-117dBm 2-150kbps
A7139 （HKW39）
双向收发
433M 470M
FSK, GFSKK
2.2～ 3.6V
接收< 5mA 发射< 90mA
<0.3uA
20dBm
0～250Kbs 14.8*20.6mm
CC2500BD1 双向收发 2.4GHz
CC2500BD2 双向收发
2.4GHz
通讯距离 800~1000m
HKW25
双向收发
2.4G
GFSK FSK
发射<13mA
2.0-3.6V
<1uA
接收<14mA
SX1278无线模块特点及引脚功能
SX1278 无线模块特点及引脚功能SX1278 简介
SX1278 是半双工传输的低中频收发器，接收的射频信号首先经过低噪声放大器（LNA），LNA 输入为单端形式。
然后信号转为差分信号以改善
二级谐波，之后变到中频（IF）输出同相正交信号（I&Q），接着有ADC 进行数据转换，所有后续信号处理解调均在数字领域进行，数字状态机还控制着自动频率校正（AFC）、接收信号强度指示（RSSI）、以及自动增益控制（AGC）
频率合成器为接收机和发射机生成本地振荡器频率，一种覆盖超高频低频段，另一种覆盖高频段（高于860MHz）。
SX1278 配备三个不同的射频功率放大器，分别与RFO_LF、RFO_HF 引脚连接，第三个功率放大器与
PA_BOOST 引脚向连。
低频段169M 和433M 高频段868M-915M。
SX1278 包含两个定时基准、一个RC 振荡器以及一个32M 晶振。
射频前端和数字状态机所有重要参数均可通过一个SPI 接口进行配置，通过SPI 可以访问1278 的配置寄存器。
SX1278 特性。
亿佰特(Ebyte)-SX1278-LoRa扩频无线模块433MHz无线串口SPI接口亿佰特-E19
第一章概述1.1简介E19-433M20S2是基于SX1278为核心自主研发的超小体积的433MHz贴片式LoRa TM无线模块。
由于采用原装进口的SX1278为模块核心，其稳定性获得用户一致好评，兼容性也无需担心。
由于其采用先进的LoRa TM调制技术，在抗干扰性能、通信距离都远超现在的FSK、GFSK调制方式的产品。
该模块主要针对智能家庭、无线抄表、科研和医疗以及中远距离无线通信设备。
由于射频性能与元器件选型均按照工业级标准，并且该产品已获得FCC、CE、RoHS等国际权威认证报告，用户无需担忧其性能。
使用工业级高精度32MHz晶振。
由于该模块是纯射频收发模块需要使用MCU驱动或使用专用的SPI调试工具。
1.2特点功能⚫实测通信距离可达5km；⚫最大发射功率100mW，软件多级可调；⚫支持全球免许可ISM433MHz频段；⚫LoRa TM模式下支持0.018kbps~37.5kbps的数据传输速率；⚫FSK模式下支持最高300kpbs的数据传输速率；⚫支持多种调制模式，LoRa TM/FSK/GFSK/MSK/GMSK/OOK；⚫FIFO容量大，支持256Byte数据缓存；⚫支持2.5V~3.6V供电，大于3.3V供电均可保证最佳性能；⚫工业级标准设计，支持-40~85°C长时间使用；⚫邮票孔，便于用户二次开发，利于集成。
1.3应用场景⚫家庭安防报警及远程无钥匙进入；⚫智能家居以及工业传感器等；⚫无线报警安全系统；⚫楼宇自动化解决方案；⚫无线工业级遥控器；⚫医疗保健产品；⚫高级抄表架构(AMI)；⚫汽车行业应用。
第二章规格参数2.1极限参数2.2工作参数第三章械尺寸与引脚定义4.1硬件设计⚫推荐使用直流稳压电源对该模块进行供电，电源纹波系数尽量小，模块需可靠接地；⚫请注意电源正负极的正确连接，如反接可能会导致模块永久性损坏；⚫请检查供电电源，确保在推荐供电电压之间，如超过最大值会造成模块永久性损坏；⚫请检查电源稳定性，电压不能大幅频繁波动；⚫在针对模块设计供电电路时，往往推荐保留30%以上余量，有整机利于长期稳定地工作；⚫模块应尽量远离电源、变压器、高频走线等电磁干扰较大的部分；⚫高频数字走线、高频模拟走线、电源走线必须避开模块下方，若实在不得已需要经过模块下方，假设模块焊接在Top Layer，在模块接触部分的T op Layer铺地铜（全部铺铜并良好接地），必须靠近模块数字部分并走线在Bottom Layer；⚫假设模块焊接或放置在Top Layer，在Bottom Layer或者其他层随意走线也是错误的，会在不同程度影响模块的杂散以及接收灵敏度；⚫假设模块周围有存在较大电磁干扰的器件也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫假设模块周围有存在较大电磁干扰的走线（高频数字、高频模拟、电源走线）也会极大影响模块的性能，跟据干扰的强度建议适当远离模块，若情况允许可以做适当的隔离与屏蔽；⚫通信线若使用5V电平，必须串联1k-5.1k电阻（不推荐，仍有损坏风险）；⚫尽量远离部分物理层亦为2.4GHz的TTL协议，例如：USB3.0；⚫天线安装结构对模块性能有较大影响，务必保证天线外露，最好垂直向上。
安信可SI4432模块用户手册
安信可SI4432模块用户手册SI4432模块用户手册Ver 1.02016年12月免责申明和公告本文中的信息，包括供参考的URL地址，如有变更，恕不另行通知。
文档“按现状”提供，不负任何担保责任，包括对适销性、适用于特定用途或非侵权性的任何担保，和任何提案、规格或样品在他处提到的任何担保。
本文档不负任何责任，包括使用本文档内信息产生的侵犯任何专利权行为的责任。
本文档在此未以禁止反言或其他方式授予任何知识产权使⽤许可，不管是明示许可还是暗示许可。
文中提到的所有商标名称、商标和注册商标均属其各自所有者的财产，特此声明。
注意由于产品版本升级或其他原因，本手册内容有可能变更。
深圳市安信可科技有限公司保留在没有任何通知或者提示的情况下对本手册的内容进行修改的权利。
本手册仅作为使用指导，深圳市安信可科技有限公司尽全力在本手册中提供准确的信息，但是深圳市安信可科技有限公司并不确保手册内容完全没有错误，本手册中的所有陈述、信息和建议也不构成任何明示或暗示的担保。
版本信息目录1.产品概述 ............................................................................................................................ 错误!未定义书签。
1.1.安信可SI4432无线模块特性 ............................................................................ 错误!未定义书签。
1.2.应用 ..................................................................................................................... 错误!未定义书签。
SX1276-7-8-9调试总结
Sx1276有0x00-0x70 共113个寄存器，通过SPI接口进行操作，SPI数据格式为1bit 的读写指令+7bit地址+8bit数据，当需要连续对多个寄存器进行读写操作时，只需要保证时钟输出，寄存器地址会自动加1来完成读写操作，需要注意在FSK和LoRa模式下寄存器的用法有些不同。
1.4 其他由于初次接触RF芯片，阅读的手册也没有中文版本，对一些名词不是很清楚，读起来真的有些吃力，整理了一些RF相关的知识，仅供参考，请点击这里。
二、准备工作2.1 下载源码从Semtech官网下载最新固件(Firmware Drivers V2.1.0)，解压到工作目录。
2.2 准备文件SX12xxDrivers-V2.1.0文件夹下只有src为我们需要使用的文件夹，将其拷贝至工作目录并打开，子文件夹为platform/radio，打开platform文件夹，里面包含不同的硬件平台，我们只保留sx12xxEiger文件夹和platform.h头文件。
2.3 修改BSP代码为了适应不同的硬件平台，代码中有大量的选择编译语句，根据自己实际使用的硬件平台进行修改，主要包括SPI的初始化，片选/中断/复位/中断等引脚的初始化。
其中复位引脚低电平有效，工作时悬空或拉高。
2.4 建立工程并添加源文件建立IAR工程，将修改好的源文件添加至工程，编译并修改相关错误。
官方提供的代码总体还是比较容易修改并运行的，保持耐心。
2.5 硬件连接LoRa模块有八个引脚，分别为VCC/GND/MISO/MOSI/SCK/NSS/RES/DIO，连接时VCC/GND连接3.3V电源，MOSI/MOSI/SCK/NSS连接STM32的SPI端口，RES/DIO 连接单片机的普通IO口，其中RES为复位引脚，DIO为中断输入引脚。
三、分析源码3.1 寄存器配置主要配置参数在sx1276-LoRa.c文件中：[cpp]view plaincopy1.// Default settings2.tLoRaSettings LoRaSettings =3.{4. 434000000, // RFFrequency5. 20, // Power6. 7, // SignalBw [0:7.8kHz, 1: 10.4 kHz, 2: 15.6 kHz, 3: 20.8 kHz,4: 31.2 kHz,7.// 5: 41.6 kHz, 6: 62.5 kHz, 7: 125 kHz, 8: 250 kHz, 9: 500 kHz, other: Reserved]8. 11, // SpreadingFactor [6: 64, 7: 128, 8: 256, 9: 512, 10: 1024,11: 2048, 12: 4096 chips]9. 1, // ErrorCoding [1: 4/5, 2: 4/6, 3: 4/7, 4: 4/8]10.true, // CrcOn [0: OFF, 1: ON]11.false, // ImplicitHeaderOn [0: OFF, 1: ON]12. 1, // RxSingleOn [0: Continuous, 1 Single]13. 0, // FreqHopOn [0: OFF, 1: ON]14. 4, // HopPeriod Hops every frequency hopping period symbols15. 100, // TxPacketTimeout16. 100, // RxPacketTimeout17. 21, // PayloadLength (used for implicit header mode)18.};其中SpreadingFactor为扩频因子，表示码片速率(扩频后的速率)与进入扩频调制之前的信号的比值，扩频倍数越大，信噪比则越高。
SX1276中文资料
1 概述该SX1276／77／78采用的扩频调制解调器，能够接收比现存的基于FSK或OOK 调制的系统更长的重要的频谱范围。
它的敏感区最大数据传输速率是8dB,这比FSK优越，但使用一个低成本材料能比FSK在接收灵敏区提高20dB。
loratm还提供了显着的进步的选择性和阻塞性能，进一步提高通信可靠性。
最大的灵活性是用户可以决定扩频调制带宽（BW），扩散因子（SF）和纠错率（CR）。
扩频调制的另一个好处是每个扩频因子正交-也就是多个发射信号可以占用相同的信道而不互相干扰。
这也就允许简单的共存与现有的基于FSK系统。
标准的GFSK，FSK，OOK，和GMSK调制也可以使用现有的系统或标准，如无线MBUS和IEEE802.15.4g。
该SX1276提供带宽的选择范围从7.8千赫至500千赫和扩频因子的范围从6到12，并且覆盖所有可用的频段。
SX 1277提供相同的带宽和扩频因子从6到9的频带选择。
SX1278提供带宽和扩频因子的选择，但只覆盖UHF下频段。
1.1 简化框图图1框图1.2 参数说明下表详细介绍了三种芯片的变量特性表1 sx1276 / 77 / 78相关变量和关键参数1.3 引脚图下面的关系图显示了QFN封装的引脚排列，俯视1.4 引脚说明表2引脚说明23 GND - 地线24 VBAT_RF - RF模块电源电压25 VR_PA - 在PA稳压电源26 GND - 地线27 PA_BOOST O 可选的高功率放大器输出，所有频带28 RFO_LF O 带2和3的射频输出1.5 包标记图3 标记图2.电气特性2.1.ESD的注意事项该sx1276 / 77 / 78是一种高性能的射频装置。
它满足了：★ JESD22-A114-B JEDEC标准的2类（人体模型）对所有引脚★ JEDEC标准的jesd22-c101c III级（带电器件模型）对所有引脚它应该可以处理所有必要的ESD预防措施以避免任何永久性的损伤。
SX1278应用于远距离无线传输控制,可靠稳定,距离远
4
三、模块信息
1：模块尺寸
2：接口定义
序号
1 2 3 4 5
脚位
GND VCC RXD TXD GPIO
定义
电源地 电源正极输入
数据输入 数据输出 SET/ EN
说明
DC 3.6 -7.5V 此脚为模块接收数据引脚 此脚为模块发送低，接收灵敏度高 发射功率 20dbm，接收灵敏度可达到-132dbm。
2：低功耗 发射电流<120mA,接收电流< 25mA,休眠电流 < 5uA
3:ISM 频段工作，无需申请频点 载频频率为 433Mhz，可提供 315Mhz,868Mhz,915Mhz 频段。
4：传输距离远 在可视距离情况下，天线高度>2 米，可靠传输距离 3.5KM。
4：电源纹波大，更换电源
声明
本模块为我司独自研发设计及生产销售，请勿抄袭。对使用非我公司生产的产品所引起的
一切后果均不负责，如需要模块应用到重要危险设备等特殊应用中，请慎重。
10
HKW-52TR-4A 无线透传模块规格书
1
目录
一：概述...................................................3 二：模块特点...............................................4 三：模块信息...............................................5 四：无线模块参数设置.......................................7 五：天线选配...............................................9 六：常见故障及排除.........................................10
