Adams参数化与优化分析功能介绍
ADAMS参数化建模及优化设计
选择“name_and_position”，弹
出创建刚体对话框，将部件名字
改为.model_1.uca，其余缺省，
点击“OK”
实体名称的创建
Command Navigator→ geometry → create →
shape，双击cylinder，创建
几何实体，在名字框可以改动 几何实体的名称 （一定要将 几何实体创建到它属于的部 件）。
Variable、Real，则创建设计变量.model_1.DV_1，
如图。
同样根据lca_knuckle、tie_knuckle创建设计 变量DV_2、DV_3。
设计变量的修改 在菜单Build中选择Design
Variable、Modify，在对话框，
Units中选择length，Value
test_plane
743.0, 1442.0, 207.0
测试台与转向节铰链联接点
参数化点的创建
通过主工具箱中点快
捷图标创建
通过“Tool”菜单中
的”Command Navigator”
来创建（本例以第二种方 式创建）
菜单命令。随后出现Command Navigator对话框，
找到其中的point,点击前面“+”号展开，在展开后的
万向节的创建 进入Command Navigator对话框，展开constraint、
joint，双击hook。弹出创建对话框，在下拉菜单中选择
Position By Using Markers，通过Marker来为铰定向。 I Marker Name编辑框中右击选择Marker、Create， 弹出创建Marker对话框，先创建属于地面的I Marker，Z 轴为水平方向.改名为“model_1.tierod.MARKER41”，在
ADAMS参数化建模及优化设计 2PPT课件
系统环境设置
工作平面设置：进入菜单 settings working grid…， 在弹出对话框中选择Gloab XZ在主工具箱，点击视图 设置
单位设置 ：菜单Settings— >Units，选择MMKS
消息窗口设置 ：菜单View －>Message Window，在 弹出对话框中点击左下角按 钮Setting，选择Error。
万向节的创建
进入“Command Navigator”对话框， 展开“constraint”、“joint”，双击 “hook”。弹出创建对话框，在下拉 菜单中选择“Position By Using Markers”，通过Marker来为铰定向。
I Marker Name编辑框中右击选择 “Marker”、“Create”，弹出创建 Marker对话框，先创建属于地面的I Marker，Z轴为水平方向.改名为 “model_1.tierod.MARKER41”，在 “Location”中选择点tierod_middle， 菜单中选择“Along Axis Orientation”，选择点hookref。点击 “OK”。
在Joint Name中选择测试台上的平 移铰，在自由度类型下拉菜单中选 择“translational”。
点击“OK”。
参数化分析方法
设计研究 试验设计 优化设计
设计研究步骤
定义设计变量 定义测计变量
关闭对话框后回到创建几何实 体对话框，在“Radius”编辑栏 中输入15，点击“OK”，则几 何体创建成功
模型部件列表
模型示意图
约束的创建
进入“Command Navigator”对话框，展开 “constraint”、“joint”， 双击“spherical”。
【Adams应用教程】第10章ADAMS参数化建模及优化设计

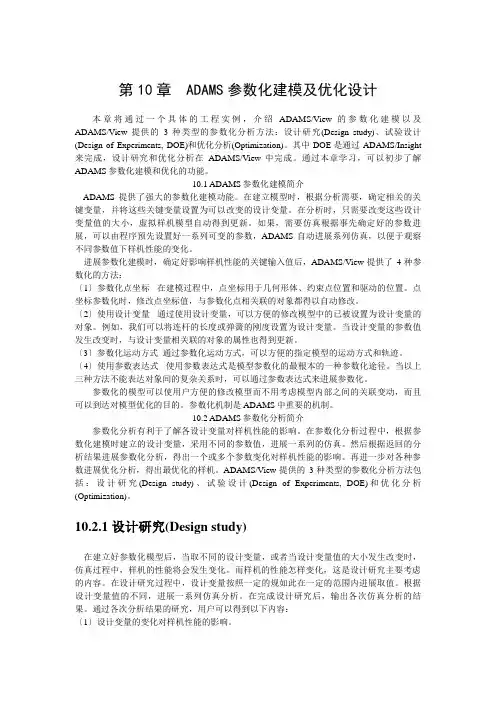

第10章 ADAMS参数化建模及优化设计本章将通过一个具体的工程实例，介绍ADAMS/View的参数化建模以及ADAMS/View 提供的3种类型的参数化分析方法：设计研究(Design study)、试验设计(Design of Experiments, DOE)和优化分析(Optimization)。
其中DOE是通过ADAMS/Insight来完成，设计研究和优化分析在ADAMS/View中完成。
通过本章学习，可以初步了解ADAMS参数化建模和优化的功能。
10.1 ADAMS参数化建模简介ADAMS提供了强大的参数化建模功能。
在建立模型时，根据分析需要，确定相关的关键变量，并将这些关键变量设置为可以改变的设计变量。
在分析时，只需要改变这些设计变量值的大小，虚拟样机模型自动得到更新。
如果，需要仿真根据事先确定好的参数进行，可以由程序预先设置好一系列可变的参数，ADAMS自动进行系列仿真，以便于观察不同参数值下样机性能的变化。
进行参数化建模时，确定好影响样机性能的关键输入值后，ADAMS/View提供了4种参数化的方法：（1）参数化点坐标在建模过程中，点坐标用于几何形体、约束点位置和驱动的位置。
点坐标参数化时，修改点坐标值，与参数化点相关联的对象都得以自动修改。
（2）使用设计变量通过使用设计变量，可以方便的修改模型中的已被设置为设计变量的对象。
例如，我们可以将连杆的长度或弹簧的刚度设置为设计变量。
当设计变量的参数值发生改变时，与设计变量相关联的对象的属性也得到更新。
（3）参数化运动方式通过参数化运动方式，可以方便的指定模型的运动方式和轨迹。
（4）使用参数表达式使用参数表达式是模型参数化的最基本的一种参数化途径。
当以上三种方法不能表达对象间的复杂关系时，可以通过参数表达式来进行参数化。
参数化的模型可以使用户方便的修改模型而不用考虑模型内部之间的关联变动，而且可以达到对模型优化的目的。
参数化机制是ADAMS中重要的机制。
ADAMS参数化建模及优化设计
〔5〕CCF〔Center Composite Faced〕设计类型使用的是每个数据轴上的点(开始点),以及设计空间的角点(顶点),和一个以上的中心点。CCF比Box-Behnken相比拟运行的次数更多。CCF适用于二次RSM试验的模型类型。
〔1〕确定参数化点
对于本节双摆臂独立前悬架系统，参数化点确实立主要考虑两个方面：
1．能为模型对象位置和方向定位；
2．根据点能创立模型可视化几何实体。
根据以上两原如此，由模型的拓扑结构可得到下参数化表：
表10-1模型的参数化表
序号
名称
坐标值〔X, Y, Z〕
说明
1
lca_r_center
307.0,1560.0,383.0
〔3〕确定每个因素的值,在试验中将因素改变来考察对试验的影响。
〔4〕进展试验,并将每次运行的系统性能记录下来。
〔5〕分析在总的性能改变时，哪些因素对系统的影响最大。
对设计试验的过程的设置称为建立矩阵试验〔设计矩阵〕。设计矩阵的列表示因素，行表示每次运行，矩阵中每个元素表示对应因素的水平级〔即可能取值因子，Levels〕，是离散的值。设计矩阵给每个因素指定每次运行时的水平级数，只有根据水平级才能确定因素在运算时的具体值。
第10章 ADAMS参数化建模及优化设计
本章将通过一个具体的工程实例，介绍ADAMS/View的参数化建模以及ADAMS/View提供的3种类型的参数化分析方法：设计研究(Design study)、试验设计(Design ofExperiments, DOE)和优化分析(Optimization)。其中DOE是通过ADAMS/Insight来完成，设计研究和优化分析在ADAMS/View中完成。通过本章学习，可以初步了解ADAMS参数化建模和优化的功能。
ADAMS参数化建模及优化设计解析
实体名称的创建
”Command Navigator>“geometry”->“create” >“shape”，双击“cylinder”创 建几何实体，在名字框可以改 动几何实体的名称 （一定要将 几何实体创建到它属于的部 件）。
Marker的创建
“Center Marker”编辑框中， 右击鼠标选择“Marker” ，在 出现的子菜单中点击 “Create”，弹出创建Marker 的对话框,使用缺省名字。 ”Location“编辑框中，右击 鼠标，选择“Pick Location”， 然后用鼠标在图形区中选择 点“uca_knuckle”，在对话 框的下拉菜单中选择“Along Axis orientation”，选择点 “uca_f_center”，见图10-12。 （表示创建的Marker“Z”轴方 向为点“uca_knuckle”指向 点“uca_f_center”方向，这 指定了所创建圆柱体的轴线 方向）
ADAMS参数化建模及优化设计
华中科技大学CAD中心
参数化的四种方法
参数化点坐标 使用设计变量 参数化运动方式 使用参数表达式
参数化建模应用实例
以双摆臂独立前悬架运动学模型为例 以参数化点坐标的方式进行参数化建模
双摆臂独立前悬架拓扑结构
主要部件：上摆臂 （UCA）、下摆臂 （LCA）、转向节 （Knuckle）、横向拉 杆（Tie Rod）、测试 台（Test Plane）、地 面（Ground）
参数化点的确定
能为模型对象位置和方向定位
根据点能创建模型可视化几何实体
模型的参数化表
序号
名称
1 lca_r_center 2 lca_f_center 3 lca_knuckle 4 uca_r_center 5 uca_f_center 6 uca_knuckle 7 tierod_middle 8 tierod_knuckle 9 hookref 10 knuckle_center 11 wheel_center 12 wheel_outer 13 wheel_inner 14 test_plane
ADAMS参数化建模及优化设计
（8）添加点—面约束副（低副）
➢ 局部放大滑钩，在Build菜单选择Joint，显
示连接对话框，如图9所示。选择工
具
，在参数栏设
置
，
。
依次选取固定支架（ground.block）、滑钩
（hook）、点（-12,1,0），竖直向上拖动
鼠标，按下左键。
共同学习，重在交流
（9）创建弹簧
共同学习，重在交流
设计要求：
➢ 能产生至少800N的 夹紧力。
➢ 手动夹紧，用力不 大于80N。
➢ 手动松开时做功最 少。
➢ 必须在给定的空间 内工作。
➢ 有震动时，仍能保 持可靠夹紧。
共同学习，重在交流
模型建立
➢ 1、启动ADAMS/View
（1）打开ADAMS/View，欢迎对话框中选择 Create a new model项，输入文件名Latch，选
ADAMS参数化建模及优化设计
共同学习，重在交流
参数化的四种方法
➢ 参数化点坐标 ➢ 使用设计变量 ➢ 参数化运动方式 ➢ 使用参数表达式
共同学习，重在交流
➢ （1）参数化点坐标 在建模过程中，点坐标用 于几何形体、约束点位置和驱动的位置。点坐 标参数化时，修改点坐标值，与参数化点相关 联的对象都得以自动修改。
共同学习，重在交流
(7)创建运动副
➢ 在A点处将摇臂与基础框架连接。在主工具
箱的连接工具集，选择铰链 ，在参数设
置栏选择，
,和
添加滑选钩取与P摇oi臂nt铰_1链点副。。在主工具箱的连接工具集，
选择铰链副，在参数设置栏选择
依次选择摇臂（pivot）、滑钩
（hook）及Point_2点，完成设置。
多体系统动力学分析软件ADAMS的介绍
多体系统动力学分析软件ADAMS的介绍ADAMS是美国学者蔡斯（Chace）等人利用多刚体动力学理论，选取系统每个刚体的质心在惯性参考系中的三个直角坐标和反映刚体方位的为广义坐标编制的计算程序。
其中应用了吉尔（Gear）等解决刚性积分问题的算法，并采用了稀疏矩阵技术来提高计算效率。
该软件因其强大的功能而在汽车航天等领域得到了广泛的应用。
1 ADAMS软件简介在研究汽车各种性能时，研究对象的建模、分析与求解始终是关键。
多体系统动力学软件为汽车动力学研究提供了强大的数学分析工具。
ADAMS软件就是其中的佼佼者。
ADAMS(Automatic Dynamic Analysis of Mechanical System)软件，是由美国机械动力公司（Mechanical Dynamics Inc.）开发的最优秀的机械系统动态仿真软件，是世界上最具权威性的，使用围最广的机械系统动力学分析软件。
用户使用ADAMS软件，可以自动生成包括机-电-液一体化在的、任意复杂系统的多体动力学数字化虚拟样机模型，能为用户提供从产品概念设计、方案论证、详细设计、到产品方案修改、优化、试验规划甚至故障诊断各阶段、全方位、高精度的仿真计算分析结果，从而达到缩短产品开发周期、降低开发成本、提高产品质量及竞争力的目的。
由于ADAMS软件具有通用、精确的仿真功能，方便、友好的用户界面和强大的图形动画显示能力，所以该软件已在全世界数以千计的著名大公司中得到成功的应用。
ADAMS软件一方面是机械系统动态仿真软件的应用软件，用户可以运用该软件非常方便地对虚拟样机进行静力学、运动学和动力学分析。
另一方面，又是机械系统仿真分析开发工具，其开放性的程序结构和多种接口，可以成为特殊行业用户进行特殊机械系统动态仿真分析的二次开发工具平台。
在产品开发过程中，工程师通过应用ADAMS软件会收到明显效果：＊分析时间由数月减少为数日＊降低工程制造和测试费用＊在产品制造出之前，就可以发现并更正设计错误，完善设计方案＊在产品开发过程中，减少所需的物理样机数量＊当进行物理样机测试有危险、费时和成本高时，可利用虚拟样机进行分析和仿真＊缩短产品的开发周期使用ADAMS建立虚拟样机非常容易。
ADAMS参数化建模及优化设计
ADAMS参数化建模及优化设计ADAMS（Automatic Dynamic Analysis of Mechanical Systems）是一种常用的参数化建模和优化设计软件，广泛应用于机械系统的动力学模拟和优化。
本文将针对ADAMS的参数化建模和优化设计进行详细探讨。
参数化建模是指将机械系统的设计参数进行编程和建模，实现系统的变量化描述。
ADAMS软件提供了强大的参数化建模功能，可以对系统的几何形状、材料属性、运动约束等进行参数化描述。
通过参数化建模，工程师可以灵活地调整系统的参数，快速验证不同设计方案的性能差异，为优化设计提供重要的支持。
在ADAMS中，参数化建模可以通过两种方式实现：一种是基于CAD几何模型进行建模，另一种是基于ADAMS内置的建模工具进行建模。
对于基于CAD几何模型的建模，工程师可以直接导入CAD文件，然后通过ADAMS 提供的工具对几何模型进行进一步处理，添加运动约束和物理特性等。
而基于ADAMS内置的建模工具进行建模，工程师可以通过简单的拖拽和参数调整就能够快速构建机械系统模型。
参数化建模之后，就可以进行系统的优化设计了。
ADAMS软件提供了多种优化方法和算法，如遗传算法、粒子群算法、单目标优化、多目标优化等。
工程师可以根据具体需求选择适合的优化方法，通过设定优化目标和约束条件，对系统进行优化设计。
在进行优化设计时，需要定义目标函数和约束条件。
目标函数是指系统的优化目标，可以是最小化系统一些性能指标，如最小化系统的质量、最小化系统的振动等。
约束条件是指系统设计必须满足的条件，如材料的强度、系统的尺寸约束等。
通过设置合适的目标函数和约束条件，ADAMS 可以自动寻找最优的设计方案。
在进行参数化建模和优化设计时1.系统的参数化建模应该尽可能准确地反映实际情况，避免过度简化或者误差过大。
2.在进行优化设计时，应该明确优化的目标和约束条件，以及优化的范围和限制。
3.在优化设计过程中，可能需要进行多次的仿真和优化迭代，直到找到最优的设计方案。
第10章ADAMS参数化建模及优化设计
第10章 ADAMS参数化建模及优化设计本章将通过一个具体的工程实例，介绍ADAMS/View的参数化建模以及ADAMS/View 提供的3种类型的参数化分析方法：设计研究(Design study)、试验设计(Design of Experiments, DOE)和优化分析(Optimization)。
其中DOE是通过ADAMS/Insight来完成，设计研究和优化分析在ADAMS/View中完成。
通过本章学习，可以初步了解ADAMS参数化建模和优化的功能。
10.1 ADAMS参数化建模简介ADAMS提供了强大的参数化建模功能。
在建立模型时，根据分析需要，确定相关的关键变量，并将这些关键变量设置为可以改变的设计变量。
在分析时，只需要改变这些设计变量值的大小，虚拟样机模型自动得到更新。
如果，需要仿真根据事先确定好的参数进行，可以由程序预先设置好一系列可变的参数，ADAMS自动进行系列仿真，以便于观察不同参数值下样机性能的变化。
进行参数化建模时，确定好影响样机性能的关键输入值后，ADAMS/View提供了4种参数化的方法：（1）参数化点坐标在建模过程中，点坐标用于几何形体、约束点位置和驱动的位置。
点坐标参数化时，修改点坐标值，与参数化点相关联的对象都得以自动修改。
（2）使用设计变量通过使用设计变量，可以方便的修改模型中的已被设置为设计变量的对象。
例如，我们可以将连杆的长度或弹簧的刚度设置为设计变量。
当设计变量的参数值发生改变时，与设计变量相关联的对象的属性也得到更新。
（3）参数化运动方式通过参数化运动方式，可以方便的指定模型的运动方式和轨迹。
（4）使用参数表达式使用参数表达式是模型参数化的最基本的一种参数化途径。
当以上三种方法不能表达对象间的复杂关系时，可以通过参数表达式来进行参数化。
参数化的模型可以使用户方便的修改模型而不用考虑模型内部之间的关联变动，而且可以达到对模型优化的目的。
参数化机制是ADAMS中重要的机制。
ADAMS凸轮机构的参数化及其优化
2.6凸轮机构的参数化设计及轮廓曲线优化此节以盘形凸轮为例进行介绍:传统的凸轮设计方法有图解法和解析法两种。
图解法简单，直观，但设计的精度有限；解析法的设计精度较高，但计算量比较大，往往需要编写复杂的计算机程序。
由于盘形凸轮比较简单，可直接用ADAMS/VIEW 作为软件平台来进行凸轮的参数化设计，利用其强大的仿真分析能力进行从动件的运动学分析，根据输出速度和加速度曲线的仿真结果对其运动规律进行修正，从而实现凸轮轮廓曲线的优化。
已知一尖端偏置移动从动件盘形凸轮机构。
已知凸轮的基圆半径等于100mm,偏距=20mm，凸轮沿逆时针方向以匀角速度=30d/s转动，从动件的位移运动规律方程如下：按等速速规律运动时的推程为：s=h-：180 「0 _ _180（7）按简谐规律运动时的回程为：.s=h-〉2 ‘1 cos［二一：一180 （扌「180）］? 180 _ - 360（8）对上述实例用ADAMS/View模块进行虚拟样机的建模，建模过程如下：1. 启动ADAMS/View。
2. 创建凸轮机构模型名称：tulunjigouca nshuhua3. 设置工作环境：保持系统默认单位值，设置工作网格，将size的x值设置为400，y值设置为400，将Spaci ng中的x、y值均设置为10。
设置工作图标，将New Size设置为20。
然后按F4，打开光标位置显示。
4. 创建尖顶从动件：（1）单击 '，设置参数如图2-113所示，点击（0, 0, 0）和（0, 20，0）两点。
将所创建的圆锥体重命名为follower。
（2）单击：」、，设置参数如图2-114所示，点击follower,再点击（0, 20,0），然后向上拖动光标，然后点击工作区域。
（3）单击也,在follower的尖端处创建一个add to part的标记点MARKER 。
，将follower 的尖端移动到(20, 98, 0)处。
