电子电路工程师必备的20种模拟电路
《模拟电路》课件
模拟电路是处理模拟信号的电子电路，这些信号在时间和幅 度上都是连续变化的。在模拟电路中，电路元件的参数通常 是连续变化的，这使得模拟电路的分析方法与数字电路有所 不同。
模拟电路的应用
总结词
模拟电路广泛应用于通信、音频处理、图像处理、控制系统等领域。
详细描述
模拟电路在许多领域都有广泛的应用，包括通信、音频处理、图像处理、控制系统等。在通信领域，模拟电路用 于信号的传输和处理；在音频处理领域，模拟电路用于音频信号的放大和处理；在图像处理领域，模拟电路用于 图像信号的处理和传输；在控制系统中，模拟电路用于控制信号的生成和传输。
准备必要的调试工具和测试设备，搭 建调试环境。
功能调试
对电路的功能进行测试和验证，确保 各功能正常工作。
性能优化
根据测试结果，对电路的性能进行优 化，提高各项技术指标。
问题分析与解决
针对调试过程中发现的问题，进行深 入分析并采取有效措施解决。
05
模拟电路实验与实践
实验设备与器材
信号发生器
产生各种频率和幅 度的正弦波、方波 和三角波等信号。
电路的性能也不断提高。
02
模拟电路基础知识
电阻
总结词
电阻是模拟电路中最重要的元件之一 ，用于限制电流的流动。
详细描述
电阻由导电材料制成，其阻值取决于 材料、长度和横截面积。在电路中， 电阻用于控制电流的大小，从而实现 电压的调节和信号的处理。
电容
总结词
电容是存储电荷的元件，具有隔直流通交流的特性。
详细描述
交流分析是模拟电路分析的重要环节，主要 研究电路在交流信号下的响应。通过交流分 析，可以了解电路的动态性能，如增益、带 宽、失真等。交流分析通常采用小信号模型 进行分析，以简化计算过程。
PCB新手初学必备50个经典应用电路实例分析
PCB新手初学必备50个经典应用电路实例分析PCB（Printed Circuit Board，印制电路板）是现代电子产品中不可或缺的核心部件之一，用于支持和连接电子元器件。
初学者在学习和掌握PCB设计时，了解一些经典的应用电路实例是很有帮助的。
下面将介绍50个经典的应用电路实例，并简单分析其工作原理。
1.电源滤波电路：用于去除电源输入中的噪声和干扰。
2.整流电路：将交流电信号转换为直流电信号，常见的电源电路。
3.电压调节电路：用于稳定输出电压，常见的稳压装置。
4.LED驱动电路：用于驱动LED显示器件的电路，常见于各种灯具。
5.小电力放大器电路：用于增加音频信号的功率，如小型扬声器。
6.音频滤波电路：用于调整音频信号的频率特性，如均衡器。
7.电源保护电路：用于保护电子设备免受过电压、过电流等情况的损害。
8.低通滤波器电路：用于通过低频信号，滤除高频信号。
9.高通滤波器电路：用于通过高频信号，滤除低频信号。
10.时钟电路：用于提供稳定的时钟信号，常见于数字系统。
11.振荡器电路：用于产生稳定的频率信号，如时钟振荡器。
12.多谐振荡电路：用于产生多频率的信号，常见于无线通信设备。
13.反相放大器电路：将输入信号进行反相放大。
14.非反相放大器电路：将输入信号进行非反相放大。
15.对数放大器电路：将输入信号进行对数放大，如用于音量控制。
16.线性电源电路：用于提供稳定的线性电源输出。
17.数字电源电路：用于提供稳定的数字电源输出。
18.温度控制电路：用于控制温度，如温度传感器和风扇控制电路。
19.温度补偿电路：用于对温度进行补偿，如精准控制设备。
20.模拟开关电路：用于模拟开关操作，如触摸传感器。
21.PWM控制电路：用于产生脉宽调制信号，如电机驱动器。
22.静电保护电路：用于保护电子器件不受静电干扰。
23.短路保护电路：用于保护电路免受短路损坏。
24.信号选择器电路：用于选择不同的输入信号，如多路音频选择器。
什么是模拟电路它在电子电路中的作用是什么

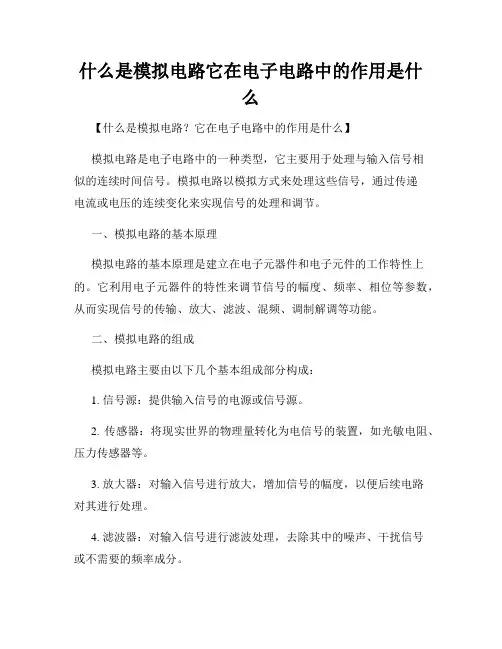

什么是模拟电路它在电子电路中的作用是什么【什么是模拟电路？它在电子电路中的作用是什么】模拟电路是电子电路中的一种类型，它主要用于处理与输入信号相似的连续时间信号。
模拟电路以模拟方式来处理这些信号，通过传递电流或电压的连续变化来实现信号的处理和调节。
一、模拟电路的基本原理模拟电路的基本原理是建立在电子元器件和电子元件的工作特性上的。
它利用电子元器件的特性来调节信号的幅度、频率、相位等参数，从而实现信号的传输、放大、滤波、混频、调制解调等功能。
二、模拟电路的组成模拟电路主要由以下几个基本组成部分构成：1. 信号源：提供输入信号的电源或信号源。
2. 传感器：将现实世界的物理量转化为电信号的装置，如光敏电阻、压力传感器等。
3. 放大器：对输入信号进行放大，增加信号的幅度，以便后续电路对其进行处理。
4. 滤波器：对输入信号进行滤波处理，去除其中的噪声、干扰信号或不需要的频率成分。
5. 混频器：用于将不同频率的信号进行混合，产生新的频率分量，常用于无线通信领域。
6. 调制解调器：用于将模拟信号转化为数字信号或将数字信号转化为模拟信号，实现模拟与数字之间的转换。
7. 示波器：用于监测和显示电路的信号波形，方便工程师进行调试和检测。
三、模拟电路的作用模拟电路在电子电路中起着重要的作用，主要体现在以下几个方面：1. 信号处理：模拟电路能够对输入信号进行放大、滤波、混频等处理，使得信号能够更好地适应后续电路的要求。
2. 信号传输：模拟电路能够实现信号的传输和传导，使得信号能够准确地传送到目标地点。
3. 调节控制：模拟电路可以用于实现对系统参数的调节和控制，如温度控制、亮度调节等。
4. 环境监测：模拟电路可以应用于环境监测系统中，检测和测量环境参数，并对其进行处理和分析。
5. 信号重构：模拟电路可将信号进行重构，恢复信号的原始形态和特征。
6. 信号分析：模拟电路可用于对输入信号进行分析和处理，提取其中的有用信息。
总结：模拟电路在电子电路中扮演着关键的角色，它通过对电子元器件特性的利用，实现了信号的处理、传输、调节和重构，能够满足各种电子系统的要求。
模拟电路-CH01
2018/9/6
33
《模拟电路》——（电子技术基础 模拟部分）
1. 绪论
1.7. 习题
1.5.放大电路的主要性能指标(P17)
1.5.2 当负载电阻RL=1kΩ时，电压放大电路输出
☆ ◇ ◇ ◇ ◇ ◇
1V （ 有效值） ，如果直接将它与10 Ω 扬声器相 接 ，扬声 器上的电压为多少 ？
如果在拾音头和扬声器之间接入一个放大电路，它的
输入电阻R=1MΩ，输出电阻Ro＝10Ω，电压增益为1， 试求这时扬声器上的电压 。该放大电路使用哪类电 路模型最方便？
2018/9/6
☆ ◇ ◇ ◇ ◇ ◇
2018/9/6
22
《模拟电路》——（电子技术基础 模拟部分）
1. 绪论
1.5. 放大电路的主要性能指标
频率失真或线性失真
☆ ◇ ◇ ◇ ◇ ◇
2018/9/6
23
《模拟电路》——（电子技术基础 模拟部分）
1. 绪论
1.5. 放大电路的主要性能指标
增益
电压增益=20*lg|Av|dB 电流增益=20*lg|Ai|dB 功率增益=10*lg Ap dB 使用对数的原因
扩大视野，方便计算
☆ ◇ ◇ ◇ ◇ ◇
2018/9/6
20
《模拟电路》——（电子技术基础 模拟部分）
1. 绪论
1.5. 放大电路的主要性能指标
频率响应——举例
《模拟电路》——（电子技术基础 模拟部分）
1. 绪论
1.4. 放大电路模型
模拟信号放大
放大、衰减、增益；线性放大、对数放大 能量问题；参考点和地
电子电路设计中的模拟与数字混合电路

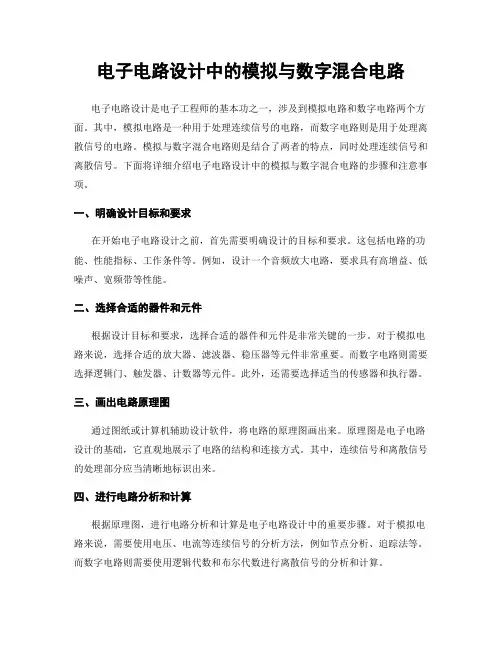

电子电路设计中的模拟与数字混合电路电子电路设计是电子工程师的基本功之一，涉及到模拟电路和数字电路两个方面。
其中，模拟电路是一种用于处理连续信号的电路，而数字电路则是用于处理离散信号的电路。
模拟与数字混合电路则是结合了两者的特点，同时处理连续信号和离散信号。
下面将详细介绍电子电路设计中的模拟与数字混合电路的步骤和注意事项。
一、明确设计目标和要求在开始电子电路设计之前，首先需要明确设计的目标和要求。
这包括电路的功能、性能指标、工作条件等。
例如，设计一个音频放大电路，要求具有高增益、低噪声、宽频带等性能。
二、选择合适的器件和元件根据设计目标和要求，选择合适的器件和元件是非常关键的一步。
对于模拟电路来说，选择合适的放大器、滤波器、稳压器等元件非常重要。
而数字电路则需要选择逻辑门、触发器、计数器等元件。
此外，还需要选择适当的传感器和执行器。
三、画出电路原理图通过图纸或计算机辅助设计软件，将电路的原理图画出来。
原理图是电子电路设计的基础，它直观地展示了电路的结构和连接方式。
其中，连续信号和离散信号的处理部分应当清晰地标识出来。
四、进行电路分析和计算根据原理图，进行电路分析和计算是电子电路设计中的重要步骤。
对于模拟电路来说，需要使用电压、电流等连续信号的分析方法，例如节点分析、追踪法等。
而数字电路则需要使用逻辑代数和布尔代数进行离散信号的分析和计算。
五、进行仿真和优化在电路设计的初期，可以使用电路仿真软件进行仿真和优化。
通过仿真，可以验证电路的设计是否满足需求，找出潜在的问题和改进的空间。
常用的电路仿真软件有Multisim、Cadence等。
六、进行电路布局和走线电路布局和走线是将电路原理图转化为实际电路的关键步骤。
在进行电路布局时，需要遵循电磁兼容性和信号完整性的原则，尽量减少干扰和信号损耗。
同时，还要考虑散热、焊接和连接等因素。
七、制作电路原型和测试根据电路布局和走线，制作电路原型并测试其性能和功能是否符合设计要求。
电子电路设计手册：数字电路与模拟电路设计指南
电子电路设计手册：数字电路与模拟电路设计指南引言电子电路设计是电子工程师必备的技能之一。
在数字电路和模拟电路的设计过程中，工程师需要具备一定的理论知识和实践经验。
本手册将为读者提供关于数字电路和模拟电路设计的指南和技巧。
数字电路设计数字电路是通过逻辑门和触发器等基本元件构成的，用于处理数字信息的电路。
数字电路设计主要包括逻辑门的设计和时序逻辑设计两个方面。
逻辑门设计逻辑门是数字电路的基本构建块，常见的逻辑门包括与门、或门和非门等。
逻辑门的设计涉及到布尔代数和逻辑函数的运算。
•布尔代数是一种用于描述逻辑关系的代数系统。
布尔代数包括逻辑运算符（与、或、非）和逻辑常数（0和1）等基本元素，通过这些基本元素可以构建复杂的逻辑函数。
•逻辑函数描述了逻辑门的输入和输出之间的关系。
在逻辑门设计中，我们需要根据给定的逻辑要求，使用布尔代数的运算方法推导出逻辑函数，然后利用逻辑门的特性选择适合的逻辑门类型。
逻辑门设计的关键是对逻辑函数的正确描述和选择适合的逻辑门类型。
为了保证电路的正确性和可靠性，我们还需要考虑时序逻辑设计。
时序逻辑设计时序逻辑是指数字电路中各个逻辑门的输入和输出之间存在时序关系的电路。
时序逻辑设计主要包括时钟信号的设计和状态机的设计两个方面。
•时钟信号在数字电路中起到一个关键的同步作用。
通过合理地设计和布置时钟信号，可以对电路的工作顺序和时序要求进行控制。
•状态机是一种广泛应用于数字电路设计中的模型。
它可以通过给定的输入信号和状态转换规则，自动地改变输出信号的状态，从而实现电路的复杂功能。
在状态机设计中，我们需要考虑状态转换图、状态转换表和状态转换方程等。
时序逻辑设计的关键是对时钟信号和状态转换规则的合理设计。
通过合理设计和优化，可以提高电路的性能和可靠性。
模拟电路设计模拟电路是处理连续信号的电路，它包括放大、滤波、整形等功能。
模拟电路设计主要包括放大电路设计和滤波电路设计两个方面。
放大电路设计放大电路是将输入信号进行放大的电路，它包括放大器和运算放大器等。
(完整版)模拟电路讲义
（3）输出回路的接法应使变化量iC 能够转化为变化量 uCE，并传送到放大电路的输出端。
（4）此外对实用放大电路还要求输入和输出信号要共地、直 流电源种类尽可能少、负载上无直流分量。
实用的放大电路——直接耦合放大电路
问题： 1. 两种电源
将两个电源 合二为一
2. 信号源与放大电路不“共地”
共地，且要使信号 驮载在静态之上
直流分量：大写字母+大写下标；如：IB 交流分量：小写字母+小写下标；如：ib 瞬时值： 小写字母+大写下标；如：iB 直流分量+交流分量；如：iB = IB+ ib 交流有效值：大写字母+小写下标；如：Ib
总变化量（总瞬时值）：是直流量与交流量的叠
加量，字母小写，下标大写，如：iB、iC、uBE、uCE
电流放大倍数 Ai = io/ ii
功率放大倍数 Ap = po/ pi
互阻增益 互导增益
放大 电路
io 2
+
RL
uo
–
2
电压增益 Au (dB) = 20lg |Au| 电流增益 Ai (dB) = 20lg |Ai| 功率增益 Ap (dB) = 10lg |Ap|
Ar=uo/ii Ag=io/ui
任何放大电路均可看成为二端口网络
１ii
io 2
RS +
+ ui
us –
– 1
放大 电路
+
RL
uo
–
2
us — 信号源电压 Rs — 信号源内阻 RL — 负载电阻
电子电路入门基础知识
电子工程师必备基础知识（七）
早在两千多年前，人们就发现了电现象和磁现象。我国早在战国时期(公元前475一211年)就发明了司南。而人类对电和磁的真正认识和广泛应用、迄今还只有一百多年历史。在第一次产业革命浪潮的推动下，许多科学家对电和磁现象进行了深入细致的研究，从而取得了重大进展。人们发现带电的物体同性相斥、异性相吸，与磁学现象有类似之处。 1785年，法国物理学家库仑在总结前人对电磁现象认识的基础上，提出了后人所称的“库仑定律”，使电学与磁学现象得到了统一。 1800年，意大利物理学家伏特研制出化学电池，用人工办法获得了连续电池，为后人对电和磁关系的研究创造了首要条件。 1822年，英国的法拉第在前人所做大量工作的基础上，提出了电磁感应定律，证明了“磁”能够产生“电”，这就为发电机和电动机的原理奠定了基础 1837年美国画家莫尔斯在前人的基础上设计出比较实用的、用电码传送信息的电报机，之后，又在华盛顿与巴尔的摩城之间建立了世界上第一条电报线路。 1876年，美国的贝尔发明了电话，实现了人类最早的模拟通信。英国的麦克斯韦在总结前人工作基础上，提出了一套完整的“电磁理论”，表现为四个微分方程。这那就后人所称的“麦克斯韦方程组”。麦克斯韦得出结论：运动着的电荷能产生电磁辐射，形成逐渐向外传播的、看不见的电磁波。他虽然并未提出“无线电”这个名词，但他的电磁理论却已经告诉人们，“电”是能够“无线”传播的。
电子工程师必备基础知识（五）
二极管的作用和功能用四个字来说：“单向导电。”二极管常用来整流、检波、稳压、钳位、保护电路等。在随身听的供电回路中串上一只整流二极管，当直流电源接反时，不会产生电流，不会损坏随身听。给二极管（硅资料）加上低于0.6V的正向电压，二极管基本上不产生电流（反向就更加不能产生电流啦），这个电压就叫死区电压、门槛电压、门限电压、导通电压等。三极管的作用和功能因为四个字来完成：“电阻可变。”由于三极管等效成的电阻值能够无限制的变化，所以三极管能够用来设计开关电路、放大电路、震荡电路。三极管的集电极电流等于基极电流乘以放大倍数，当基极电流大到一定水平时，集电极的电流由于各种原因不可能再增大了，这时集电极电压已经等于或接近发射极电压了，相当于电阻值变成0欧姆。确信三极管的放大状态绝招：发射结正偏，集电结反偏。三极管是电流控制型器件，场效应管是电压控制型器件。场效应管性能优量，但在分立元件中，低电源电压适应性比三极管要差。场效应管是电压控制型器件，很容易被静电损坏，所以，场效应管中大多都有保护二极管。 可控硅实际上是一个高速的、没有机械触点的电子开关，这个开关需要用一个小电流去掌握。这个开关具有自锁功能，即导通后撤走掌握电流仍能维持导通，而一旦截止后，又能维持截止状态。
电子方向
电子领域的各个方向如果从电子工程师和研究生的专业方向来看，电子工程专业的方向大概有1)数字电子线路方向。
从事单片机(8位的8051系列、32位的ARM系列等等)、FPGA(CPLD)、数字逻辑电路、微机接口(串口、并口、USB、PCI)的开发，更高的要求会写驱动程序、会写底层应用程序。
单片机主要用C语言和汇编语言开发，复杂的要涉及到实时嵌入式操作系统(ucLinux，VxWorks，uC-OS，WindowsCE等等)的开发、移植。
大部分搞电子技术的人都是从事这一方向，主要用于工业控制、监控等方面。
2)通信方向。
一个分支是工程设计、施工、调试(基站、机房等)。
另一分支是开发，路由器、交换机、软件等，要懂7号信令，各种通信相关协议，开发平台从ARM、DSP到Linux、Unix。
3)多媒体方向。
各种音频、视频编码、解码，mpeg2、mpeg4、h.264、h.263，开发平台主要是ARM、DSP、windows。
4)电源。
电源属于模拟电路，包括线性电源、开关电源、变压器等。
电源是任何电路中必不可少的部分。
5)射频、微波电路。
也就是无线电电子线路。
包括天线、微波固态电路等等，属于高频模拟电路。
是各种通信系统的核心部分之一。
6)信号处理。
这里包括图像处理、模式识别。
这需要些数学知识，主要是矩阵代数、概率和随即过程、傅立叶分析。
从如同乱麻的一群信号中取出我们感兴趣的成分是很吸引人的事情，有点人工智能的意思。
如雷达信号的合成、图像的各种变换、CT扫描，车牌、人脸、指纹识别等等。
7)微电子方向。
集成电路的设计和制造分成前端和后端，前端侧重功能设计，FPGA(CPLD)开发也可以算作前端设计，后端侧重于物理版图的实现。
8)还有很多方向，比如音响电路、电力电子线路、汽车飞机等的控制电路和协议。
物理专业从事电子技术的人，一般都偏向应用物理较多的方向，这样更能发挥自己的专长。
比如模拟电路、射频电路、电源乃至集成电路设计。
模拟电路和数电电路必备的基础知识
模拟电路和数电电路必备的基础知识作为一位硬件工程师，必须面对的就是两个基本电路：模拟电路和数字电路。
下面我们就来了解一下这两个电路的基本知识。
一、模拟电路与数字电路的定义及特点模拟电路（电子电路）处理模拟信号的电子电路。
“模拟”二字主要指电压（或电流）对于真实信号成比例的再现，它最初来源于希腊语词汇，意思是“成比例的”。
其主要特点是：1、函数的取值为无限多个；2、当图像信息和声音信息改变时，信号的波形也改变，即模拟信号待传播的信息包含在它的波形之中(信息变化规律直接反映在模拟信号的幅度、频率和相位的变化上)。
3、初级模拟电路主要解决两个大的方面：1放大、2信号源。
4、模拟信号具有连续性。
数字电路（(进行算术运算和逻辑运算的电路)）用数字信号完成对数字量进行算术运算和逻辑运算的电路称为数字电路，或数字系统。
由于它具有逻辑运算和逻辑处理功能，所以又称数字逻辑电路。
其主要特点是：1、同时具有算术运算和逻辑运算功能数字电路是以二进制逻辑代数为数学基础，使用二进制数字信号，既能进行算术运算又能方便地进行逻辑运算(与、或、非、判断、比较、处理等)，因此极其适合于运算、比较、存储、传输、控制、决策等应用。
2、实现简单，系统可靠以二进制作为基础的数字逻辑电路，可靠性较强。
电源电压的小的波动对其没有影响，温度和工艺偏差对其工作的可靠性影响也比模拟电路小得多。
3、集成度高，功能实现容易集成度高，体积小，功耗低是数字电路突出的优点之一。
电路的设计、维修、维护灵活方便，随着集成电路技术的高速发展，数字逻辑电路的集成度越来越高，集成电路块的功能随着小规模集成电路(SSI)、中规模集成电路(MSI)、大规模集成电路(LSI)、超大规模集成电路(VLSI)的发展也从元件级、器件级、部件级、板卡级上升到系统级。
电路的设计组成只需采用一些标准的集成电路块单元连接而成。
对于非标准的特殊电路还可以使用可编程序逻辑阵列电路，通过编程的方法实现任意的逻辑功能。
20种模拟电路—电气工程师必备
一、桥式整流电路1、二极管的单向导电性：伏安特性曲线：理想开关模型和恒压降模型：2、桥式整流电流流向过程：输入输出波形：3、计算：Vo, Io,二极管反向电压。
二、电源滤波器1、电源滤波的过程分析：波形形成过程：2、计算：滤波电容的容量和耐压值选择。
三、信号滤波器1、信号滤波器的作用：与电源滤波器的区别和相同点：2、LC 串联和并联电路的阻抗计算，幅频关系和相频关系曲线。
3、画出通频带曲线。
计算谐振频率。
四、微分和积分电路1、电路的作用，与滤波器的区别和相同点。
2、微分和积分电路电压变化过程分析，画出电压变化波形图。
3、计算：时间常数，电压变化方程，电阻和电容参数的选择。
五、共射极放大电路1、三极管的结构、三极管各极电流关系、特性曲线、放大条件。
2、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
3、静态工作点的计算、电压放大倍数的计算。
六、分压偏置式共射极放大电路1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
七、共集电极放大电路(射极跟随器)1、元器件的作用、电路的用途、电压放大倍数、输入和输出的信号电压相位关系、交流和直流等效电路图。
电路的输入和输出阻抗特点。
2、电流串联负反馈过程的分析，负反馈对电路参数的影响。
3、静态工作点的计算、电压放大倍数的计算。
八、电路反馈框图1、反馈的概念，正负反馈及其判断方法、并联反馈和串联反馈及其判断方法、电流反馈和电压反馈及其判断方法。
2、带负反馈电路的放大增益。
九、二极管稳压电路十、串联稳压电源十一、差分放大电路十二、场效应管放大电路十三、选频(带通)放大电路十四、运算放大电路十五、差分输入运算放大电路十六、电压比较电路十七、RC振荡电路十八、LC振荡电路十九、石英晶体振荡电路二十、功率放大电路。
电子电路仿真与验证的方法与工具
电子电路仿真与验证的方法与工具电子电路仿真与验证是电子工程领域中非常重要的一步，它可以在设计和制造实际电路之前，通过计算机模拟和验证电路的性能，以确保电路设计的正确性和可靠性。
在本文中，我将介绍一些电子电路仿真与验证的常用方法与工具，并详细列出步骤。
一、电子电路仿真与验证方法：1. 数字电路仿真与验证：a. 静态仿真：通过手动计算和模拟的方法，验证电路的逻辑功能是否正确。
b. 动态仿真：使用EDA工具（如Verilog、VHDL等）进行电路模拟，并观察电路在不同输入下的输出情况，以验证电路的功能和时序性能。
2. 模拟电路仿真与验证：a. 基于SPICE（Simulation Program with Integrated Circuit Emphasis）的电路仿真：通过建立电路的数学模型和元器件参数，使用SPICE软件进行仿真分析，验证电路的性能。
b. 物理仿真：使用仿真软件（如MATLAB、Spectre等），基于物理方程和模型对电路进行仿真，以预测电路的性能、功耗和温度等。
二、电子电路仿真与验证工具：1. 数字电路仿真与验证工具：a. EDA（Electronic Design Automation）工具：包括仿真器（如ModelSim、Questasim等）、综合器（如Xilinx ISE、Altera Quartus等）和布局布线工具（如Cadence、Mentor Graphics等），可用于逻辑仿真、综合、布局布线等环节。
b. Verilog仿真工具：如ModelSim、Xilinx ISE等，用于对Verilog电路进行仿真和验证。
2. 模拟电路仿真与验证工具：a. SPICE仿真器：如HSPICE、LTspice等，用于建立和仿真电路的数学模型，分析电路的性能。
b. Spectre仿真工具：如Cadence Spectre，用于模拟电路的时域和频域响应，预测电路的性能、功耗和噪声等。
电子工程的基础电路资料
电子工程的基础电路资料在电子工程领域中，电路是最基础且核心的概念。
它是电子设备中电流流动的路径，也是各种电子元器件之间的连接方式。
掌握电路的基础理论和技能对于电子工程师来说至关重要。
本文将介绍电子工程基础电路的资料和学习方法，帮助读者更好地理解和应用电子电路。
一、电路基础知识1. 电路元件在学习电子电路时，首先要了解各种常见的电路元件。
电子元件包括电阻、电容、电感等，它们能够对电流和电压起到不同的作用。
了解这些元件的特性和用途是电路设计和分析的基础。
2. 电路符号在电子工程中，为了方便表达电路结构和连接方式，人们设计了一系列电路符号。
这些符号通常简洁明了，可以清晰地表示电子元件和连接线路，使得电路图易于理解和分析。
3. 电路拓扑电子电路可以采取不同的连接方式和结构，形成不同的电路拓扑。
常见的电路拓扑包括串联、并联、桥式等。
了解不同的电路拓扑结构对于电路的分析和设计是非常重要的。
二、电路分析的基础知识1. 电流、电压和电阻电子电路中的基本概念包括电流、电压和电阻。
电流是电子的流动，电压是电子的推动力，电阻则控制着电流的大小。
理解这些概念对于电路分析和计算至关重要。
2. 基尔霍夫定律基尔霍夫定律是电子电路分析的重要工具。
它包括基尔霍夫电流定律和基尔霍夫电压定律。
基尔霍夫电流定律规定了电路节点处电流的守恒关系，基尔霍夫电压定律规定了电路环路中电压的守恒关系。
掌握这两个定律可以帮助分析和计算复杂的电子电路。
3. 简化电路的方法为了分析复杂的电子电路，常常需要使用一些简化电路的方法。
例如，星-三角变换可以将三角形电路简化为星形电路，从而方便计算和分析。
此外，还有戴维南定理和叠加原理等方法，用于简化电路并找到其等效电路。
三、电路设计的基础知识1. 电路功能与参数选择在进行电子电路设计时，需要根据具体的需求选择合适的电路功能和相关参数。
不同的电路功能包括放大器、滤波器、振荡器等，每种功能对应着不同的电路元件和电路结构。
电子工程师入门必备基础知识
电子电路入门基础知识电子工程师必备基础知识（一）运算放大器通过简单的外围元件，在模拟电路和数字电路中得到非常广泛的应用。
运算放大器有好些个型号，在详细的性能参数上有几个差别，但原理和应用方法一样。
运算放大器通常有两个输入端，即正向输入端和反向输入端，有且只有一个输出端。
部分运算放大器除了两个输入和一个输出外，还有几个改善性能的补偿引脚。
光敏电阻的阻值随着光线强弱的变化而明显的变化。
所以，能够用来制作智能窗帘、路灯自动开关、照相机快门时间自动调节器等。
干簧管是能够通过磁场来控制电路通断的电子元件。
干簧管内部由软磁金属簧片组成，在有磁场的情况，金属簧片能够聚集磁力线并使受到力的作用，从而达到接通或断开的作用。
电子工程师必备基础知识（三）电容的作用用三个字来说：“充放电。
”不要小看这三个字，就因为这三个字，电容能够通过交流电，隔断直流电；通高频交流电，阻碍低频交流电。
电容的作用如果用八个字来说那就：“隔直通交，通高阻低。
”这八个字是根据“充放电”三个字得出来的，不理解没关系，先死记硬背住。
能够根据直流电源输出电流的大小和后级（电路或产品）对电源的要求来先择滤波电容，通常情况下，每1安培电流对应1000UF-4700UF是比较合适的。
电子工程师必备基础知识（二）耦合是传递信号的意思，光电耦合器自然就是用光来完成传递电信号的元件，通常是指有一个发光部分和接收部分对应并制作在一体的电子元件。
通常四个有效引脚（即四个引脚接入电路中起作用）为一组。
光电耦合器的优点是能够轻松实现电源隔离，在用市电的开关电源初次级隔离中最为常用。
另外，在计算机外设通信中，也有较多的应用，一个元件中能够集成有多组光电耦合器（每组最少四个引脚）。
压电陶瓷片能够做性能优良的震动检测器，它是一种电声器件，当加上音频电压后，能够听到声音；当受到振动（产生机械形变）后，能够感应出微弱的电压。
焊接时，适当的调整被焊接处、烙铁头、焊锡丝（带助焊剂），让三点合一，充分接触，当焊接处已经有了适当的焊锡和助焊剂时，就应撤走焊锡丝。
电子工程师10本必读书
电子工程师10本必读书工程师，也要不断学习来掌握新的技能。
那电子工程书必读书有哪些呢?下面是店铺精心为你整理电子工程师10本必读书，一起来看看。
电子工程师10本必读书：嵌入式硬件系统作者：Jack Ganssle本书是《嵌入式硬件设计》一书的第二版，不仅为初学者提供了嵌入式设计的基本知识，也为高级系统设计者提供了有用的参考资料。
目前市面上可以看到相关书籍，不是专门探讨如何为特定微处理器编写程序，就是只强调嵌入式系统的设计原理而不提供任何实用信息，本书兼顾了这二者。
作者凭借其丰富的实践经验告诉读者，如何设计和构建全新的嵌入式设备与计算机化的小型设备，以及如何修改和扩充一个现有的系统。
电子工程师10本必读书：晶体管电路设计作者：铃木雅臣晶体管电路设计是“实用电子电路设计丛书”之一，共分上下二册。
晶体管电路设计》(上)作为上册主要内容有晶体管工作原理，放大电路的性能、设计与应用，射极跟随器的性能与应用电路，小型功率放大电路的设计与应用，功率放大器的设计与制作，共基极电路的性能、设计与应用，视频选择器的设计与制作，共射-共基电路的设计，负反馈放大电路的设计，直流稳定电源的设计与制作，差动放大电路的设计，运算放大电路的设计与制作。
下册则共分15章，主要介绍FET、功率MOS、开关电源电路等。
《晶体管电路设计》(上)面向实际需要，理论联系实际，通过大量具体的实验，通俗易懂地介绍晶体管电路设计的基础知识。
电子工程师10本必读书：精通开关电源设计作者：SanjayaManiktala《精通开关电源设计》基于作者多年从事开关电源设计的经验，从分析开关变换器最基本器件:电感的原理入手，由浅入深系统地论述了宽输入电压DC-DC变换器(含离线式正、反激电源)及其磁件设计、MOSFET导通和开关损耗、pcb布线技术、三种主要拓扑电压/电流模式下控制环稳定性以及开关电源电磁干扰(EMI)控制及测量的理论和实践等。
书中还解答了变换器拓扑的常见问题，讨论了开关电源及电子镇流器设计的专家意见、工业经验和难点对策等。
模拟电路文档
模拟电路介绍模拟电路是电子工程学中的一个重要分支，用来描述和分析电子设备中的电压和电流。
它们是由被称为电子元件的器件构成的，例如电阻、电容和电感等。
模拟电路主要用于信号处理、信号放大、滤波、振荡器等应用。
模拟电路基础知识在开始讨论模拟电路之前，我们需要了解一些基本概念和术语。
电压电压是指电荷在电路中的电势差，通常用字母V表示，单位为伏特（V）。
在模拟电路中，电压常用来表示信号的大小或电子元件之间的电势差。
电流电流是指电子在电路中的流动，通常用字母I表示，单位为安培（A）。
电流的大小取决于电荷的数量和速度。
电阻电阻是指阻碍电流流动的物理量，通常用字母R表示，单位为欧姆（Ω）。
在模拟电路中，电阻常用来控制电流的流动。
电容电容是指存储电荷的能力，通常用字母C表示，单位为法拉（F）。
电容可以储存电荷，并在电路中释放或吸收能量。
电感电感是指电流的磁场效应产生的电势差，通常用字母L表示，单位为亨利（H）。
电感用于储存磁场能量和控制电流的变化。
常见的模拟电路放大器电路放大器电路是模拟电路中最常见的类型之一，用于放大电压或电流信号。
放大器电路可以增加信号的大小，以便在电子设备中进行后续处理或驱动负载。
滤波器电路滤波器电路用于过滤特定频率范围内的信号。
根据需要，滤波器可以将低频、高频或特定频率范围的信号传递或抑制。
振荡器电路振荡器电路能够产生稳定的周期性信号。
这些信号可以用于时钟信号、音频信号、无线通信等应用中。
比较器电路比较器电路用于比较两个信号的大小。
它们常用于模拟信号和数字信号之间的转换。
模拟电路设计的基本步骤要设计一个满足特定需求的模拟电路，通常需要遵循以下基本步骤：1.确定电路的规格和需求：首先需要明确电路所需的输入和输出信号特性，例如频率范围、增益要求等。
根据这些要求，确定电路的基本拓扑。
2.选择元件和器件：根据电路的规格要求和设计目标，选择合适的电子元件和器件。
例如，根据增益要求选择合适的放大器，根据滤波需求选择合适的电容和电感等。
运算放大器11种经典电路 电子工程师必备
运算放大器11种经典电路电子工程师必备2011年11月16日星期三 14:43运算放大器组成的电路五花八门，令人眼花瞭乱，是模拟电路中学习的重点。
在分析它的工作原理时倘没有抓住核心，往往令人头大。
特搜罗天下运放电路之应用，来个“庖丁解牛”，希望各位从事电路板维修的同行，看完后有所收获。
遍观所有模拟电子技朮的书籍和课程，在介绍运算放大器电路的时候，无非是先给电路来个定性，比如这是一个同向放大器，然后去推导它的输出与输入的关系，然后得出Vo=(1+Rf)Vi，那是一个反向放大器，然后得出Vo=-Rf*Vi……最后学生往往得出这样一个印象：记住公式就可以了！如果我们将电路稍稍变换一下，他们就找不着北了！偶曾经面试过至少100个以上的大专以上学历的电子专业应聘者，结果能将我给出的运算放大器电路分析得一点不错的没有超过10个人！其它专业毕业的更是可想而知了。
今天，芯片级维修教各位战无不胜的两招，这两招在所有运放电路的教材里都写得明白，就是“虚短”和“虚断”，不过要把它运用得出神入化，就要有较深厚的功底了。
虚短和虚断的概念由于运放的电压放大倍数很大，一般通用型运算放大器的开环电压放大倍数都在80 dB以上。
而运放的输出电压是有限的，一般在 10 V～14 V。
因此运放的差模输入电压不足1 mV，两输入端近似等电位，相当于“短路”。
开环电压放大倍数越大，两输入端的电位越接近相等。
“虚短”是指在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短。
显然不能将两输入端真正短路。
由于运放的差模输入电阻很大，一般通用型运算放大器的输入电阻都在1MΩ以上。
因此流入运放输入端的电流往往不足1uA，远小于输入端外电路的电流。
故通常可把运放的两输入端视为开路，且输入电阻越大，两输入端越接近开路。
“虚断”是指在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。
显然不能将两输入端真正断路。
电路中的综合电路分析方法
电路中的综合电路分析方法电路分析是电子工程中不可或缺的重要环节，它帮助工程师们理解电子元器件的工作原理、研究电路的稳定性和性能等诸多问题。
在电路中，综合电路分析方法起着关键的作用。
本文将探讨多种综合电路分析方法，从而帮助读者更好地理解和应用于实际电路设计。
一、基本电路分析方法在开始学习综合电路分析方法之前，我们首先需要掌握基本的电路分析方法。
基本电路分析方法包括基尔霍夫定律和欧姆定律。
基尔霍夫定律指出在任何一个电路中，流过某一节点的总电流等于进入该节点的总电流。
欧姆定律则说明电流和电压之间的关系，即U = IR。
这些基本定律为综合电路分析提供了基础。
二、等效电路方法等效电路方法是一种简化复杂电路的常用手段。
它将一个复杂电路简化为一个等效电路，以便更方便地进行分析。
常见的等效电路有电阻、电容和电感等。
例如，可以通过串联和并联组合电阻来得到不同阻值的等效电阻，从而简化电路结构。
等效电路方法不仅适用于直流电路，也适用于交流电路。
三、网络定理方法网络定理是电路分析中的重要工具。
它们基于基尔霍夫定律和欧姆定律，通过建立方程组来求解电路中的未知量。
著名的网络定理包括戴维南-诺顿定理、毕奥-萨伊法尔定理和最大功率传输定理等。
这些定理提供了快速而准确地求解电路问题的方法。
四、频域分析方法频域分析方法是电路分析中的一种重要技术。
它将信号从时间域转换为频率域，通过频谱分析来研究电路的响应特性和频率特性。
常见的频域分析方法包括傅里叶变换和拉普拉斯变换等。
这些方法能够提供更全面的信息，有助于我们了解电路在不同频率下的响应情况。
五、模拟电路分析方法模拟电路分析方法是研究电子元器件和电路的性能的重要工具。
模拟电路分析分为直流分析和交流分析两个方面。
直流分析主要研究电路在恒定电流下的工作情况，而交流分析则研究电路在交变电流下的性能。
模拟电路分析方法不仅可以用于理论研究，还可以用于电路的设计和调试。
综合电路分析方法是电子工程中必不可少的一部分，它们能够帮助我们更好地理解电路的工作原理、研究电路的性能和稳定性等问题。
