太阳能热水暖气的工作原理

太阳能热水暖气的工作原理
太阳能热水暖气系统的工作原理如下：
1. 太阳能收集：安装在屋顶或立面上的太阳能集热器，吸收太阳辐射，将太阳能转化为热能。

2. 热水循环：通过循环泵，将集热器中加热得到的热水循环引导到热水储罐中。

3. 热水储罐：热水储罐用于存储加热得到的热水，并保持其温度。

4. 循环控制：系统配备循环控制装置，根据热水储罐内温度和需求，控制循环泵工作，实现热水循环。

5. 辅助加热：当太阳能热水无法满足需求，系统可自动切换至辅助加热装置，如电加热器或燃气锅炉，提供额外的热水供应。

6. 热水供应：经过循环和加热后，热水通过管道分配到暖气设备或家用热水龙头，供应给用户。

7. 温度控制：太阳能热水暖气系统通常配备温度控制器，可以根据室内温度和用户需求，自动调整热水的供应温度。

太阳能热水器的原理

太阳能热水器的原理
太阳能热水器是一种利用太阳能来产生热水的新型节能设施，它可以大大降低家庭的能源消耗，节约能源。

太阳能热水器的原理包括三个主要部分：太阳能板的收集能量，储水的容器温度的维护和输出的热水。

1、太阳能板的收集能量
太阳能热水器的太阳能板常常由多层玻璃和真空玻璃制成，每层玻璃都有自己的功能。

外面一层为防护玻璃，可以保护真空玻璃免受损坏；中间一层为真空玻璃，可以通过空气和热量之间的温差而把太阳能转换为热能；最内层为发光玻璃，可以反射太阳光照射到真空玻璃上，从而增加太阳能板的吸收能力。

2、储水的容器的维护
太阳能热水器的储水容器用于将热量转化为储存的热能，因此，储水容器需要维护良好的温度；太阳能热水器上的储水容器常用真空玻璃和真空管来保护储水容器免受损坏，使内部的热量有效地得以保存，储水容器内部的热水可以保持常温。

3、输出的热水
太阳能热水器的最终产出为热水，输出的热水可以通过三个主要途径实现：一是利用水管的导热性能，将太阳能板的能量传递给水管内的水；二是利用热交换器，将太阳能板的能量传递给热水容器中的水；第三是利用电加热器，将太阳能板的能量转化为电能来加热水。

通过以上原理，太阳能热水器可以将太阳能转化为可以供用户使用的热水，节能环保，价格实惠，是当今家用设备中最受欢迎的一种。

它不仅可以降低温度，而且还可以降低家庭的能耗，给我们带来更绿色的生活。

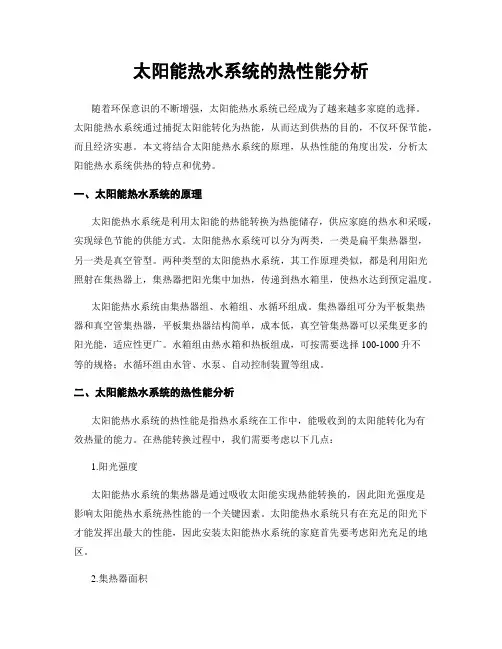

太阳能热水系统的热性能分析

太阳能热水系统的热性能分析随着环保意识的不断增强，太阳能热水系统已经成为了越来越多家庭的选择。

太阳能热水系统通过捕捉太阳能转化为热能，从而达到供热的目的，不仅环保节能，而且经济实惠。

本文将结合太阳能热水系统的原理，从热性能的角度出发，分析太阳能热水系统供热的特点和优势。

一、太阳能热水系统的原理太阳能热水系统是利用太阳能的热能转换为热能储存，供应家庭的热水和采暖，实现绿色节能的供能方式。

太阳能热水系统可以分为两类，一类是扁平集热器型，另一类是真空管型。

两种类型的太阳能热水系统，其工作原理类似，都是利用阳光照射在集热器上，集热器把阳光集中加热，传递到热水箱里，使热水达到预定温度。

太阳能热水系统由集热器组、水箱组、水循环组成。

集热器组可分为平板集热器和真空管集热器，平板集热器结构简单，成本低，真空管集热器可以采集更多的阳光能，适应性更广。

水箱组由热水箱和热板组成，可按需要选择100-1000升不等的规格；水循环组由水管、水泵、自动控制装置等组成。

二、太阳能热水系统的热性能分析太阳能热水系统的热性能是指热水系统在工作中，能吸收到的太阳能转化为有效热量的能力。

在热能转换过程中，我们需要考虑以下几点：1.阳光强度太阳能热水系统的集热器是通过吸收太阳能实现热能转换的，因此阳光强度是影响太阳能热水系统热性能的一个关键因素。

太阳能热水系统只有在充足的阳光下才能发挥出最大的性能，因此安装太阳能热水系统的家庭首先要考虑阳光充足的地区。

2.集热器面积集热器的面积与其能够接受的太阳能接触面积成正比，集热面积越大，太阳能转化为热能的效率就越高。

因此，选择适当的面积是保证太阳能热水系统热性能的重要因素。

3.集热器材料选择合适的集热器材料对太阳能热水系统的热性能也会产生重要影响。

铝合金、铜、不锈钢等金属材料是常用的集热器材料，其能够接受的太阳能也会有所不同。

因此，在选择材料时，需要根据家庭的实际需求进行合理选择。

4.保温材料保温层设计合理，能够保证水箱保持温度，减少能量损失。

太阳能热水的工作原理

太阳能热水的工作原理
太阳能热水的工作原理是利用太阳光将光能转化为热能，进而加热水。

首先，太阳能热水系统由太阳能集热器、水箱和水循环系统组成。

太阳能集热器通常由玻璃面板、吸热板和管道组成。

玻璃面板用于保温和学集光能，吸热板则位于玻璃面板下方，并涂有吸热涂层，用于吸收太阳光热。

管道将吸收到的热水输送到水箱中。

当太阳光照射到太阳能集热器上时，吸热板会将太阳能吸收并转化为热能。

此时，水箱中的冷水通过水循环系统进入集热器中的管道，在这一过程中，水会沿着管道循环流动，并被管道内的热能加热。

随着水的流动，冷水被热能加热，温度逐渐升高。

热水继续流入水箱。

同时，水箱中还设置有保温层，以减少热能的散失，提高水的温度保持时间。

这样，在太阳能不再照射集热器时，水箱中的热水仍然可以保持一定的温度。

当需要使用热水时，可以通过水管将热水引出水箱，供给使用者。

整个过程中，主要依靠太阳能集热器将太阳光能转化为热能并传递给水来完成热水的加热。

需要注意的是，太阳能热水系统的性能受到太阳光强度、天气状况和集热器的质量等因素的影响。

充足的阳光和高质量的太阳能集热器可以提供更高效的太阳能热水供应。

太阳能加热原理

太阳能加热原理
太阳能加热是利用太阳能将光能转化为热能的过程。

原理主要涉及光热转换和传热过程。

光热转换是太阳能加热的核心原理。

当太阳光射入太阳能热水器或太阳能集热器表面时，太阳能热水器表面的吸热板或集热器材料会吸收光能并转化为热能。

这通常是通过光能传递给吸热板内的流体来实现，例如液体或空气。

吸热板或集热器内的流体会因吸收光能而升温。

具体来说，流体中的分子会因光能的作用而震动加强，分子热运动加剧，从而使流体温度升高。

这样，光能通过吸热板或集热器内的流体转化为热能。

传热是太阳能加热的另一个重要原理。

一旦流体在吸热板或集热器内被加热，传热过程开始发挥作用。

传热可以通过辐射、传导和对流三种方式进行。

首先，辐射传热是指热能在物体之间通过电磁波的传递。

太阳能热水器或集热器吸收的光能，会以辐射的方式传递到流体中，使其温度进一步升高。

其次，传导传热是指热能通过物体内颗粒之间的碰撞而传递。

当流体温度升高后，它会与吸热板或集热器内部材料接触，热能会通过颗粒之间的碰撞传导到材料中。

最后，对流传热是指热能通过流体的运动而传递。

流体在吸热
板或集热器内部受热后，会由于密度变化产生对流运动，热能随之通过流体的运动传递。

这也是太阳能热水器中热水上升、冷水下降的原因。

综上所述，太阳能加热的原理是利用太阳能的光热转换和传热过程，将光能转化为热能，并通过传导、辐射和对流的方式将热能传递给流体，实现对流体的加热。

这有助于提供可再生的热能供给，减少对传统能源的依赖。

光伏供暖方案

光伏供暖方案光伏供暖，作为一种清洁、可再生的能源利用方式，越来越受到人们关注。

它借助太阳能光电转化技术，将太阳能转化为电能，为供暖系统提供稳定、可持续的能源。

本文将为您介绍光伏供暖方案以及其优势。

一、光伏供暖原理光伏供暖原理基于太阳能光电转化技术，通过太阳能电池板将光能转化为直流电能，并经过逆变器转换为交流电能，进而为供暖系统提供电能。

供暖系统可以采用辐射供暖、空调供暖等方式，将电能转化为热能，并保持室内温度舒适。

二、光伏供暖方案的优势1. 清洁环保：光伏供暖不产生二氧化碳等温室气体和污染物，对环境友好，有助于减轻能源消耗对环境的污染。

2. 可再生性：太阳能是一种永不枯竭的能源，光伏供暖利用的是太阳能，具备可再生性，可以长期供应热能。

3. 独立供暖：光伏供暖系统通过电能转换为热能，不依赖于传统的燃料供应，可以实现独立供暖，免去煤炭、天然气等传统能源的依赖。

4. 经济效益：光伏供暖系统的运行成本低，太阳能是免费的资源，只需投资建设光伏供暖系统的成本，之后无需额外的能源支出。

5. 区域适用性强：光伏供暖系统可以根据不同地区的太阳辐射情况进行设计，适用性强，可以满足不同区域的供暖需求。

三、光伏供暖方案的实施1. 建设光伏电池板阵列：选择合适的场所建设光伏电池板阵列，以最大化接收太阳能，提高光伏供暖系统的发电效率。

2. 安装逆变器：逆变器用于将光伏电池板产生的直流电转换为交流电，以适配供暖系统的需要。

3. 设计供暖系统：根据建筑物面积、所在地气候等因素，设计合适的供暖系统，如辐射供暖、空调供暖等。

4. 储能装置设置：由于太阳能是间断性的能源，需要在系统中设置储能装置，以便在夜间或太阳不足时继续供应热能。

5. 定期维护和监测：对光伏供暖系统进行定期维护和监测，确保其正常运行和发电效率。

四、光伏供暖方案的应用案例光伏供暖方案已经在许多地区得到应用。

以北欧国家瑞典为例，由于长期的供暖需求和丰富的日照资源，该国已经广泛采用光伏供暖系统为居民供暖，实现了清洁、可持续的供热。

太阳能电热水器工作原理

太阳能电热水器工作原理
太阳能电热水器是利用太阳能转化为电能来加热水的一种设备。

它主要由太阳能电池板、水箱、热水管路和控制系统等部分组成。

工作原理如下：
1. 太阳能电池板：太阳能电热水器顶部安装有太阳能电池板，其主要功能是将太阳辐射能转化为电能。

太阳能电池板内部的光伏电池会将阳光中的光子能量转化为电子能量，产生直流电。

2. 控制系统：太阳能电热水器内部设有控制系统，用于监测和控制太阳能电池板的工作状态。

当太阳能电池板接收到足够的阳光时，控制系统会自动开启电池板的工作，以将太阳能转化为电能。

反之，当阳光不足时，控制系统会自动关闭电池板。

3. 加热水箱：太阳能电热水器内部设置有一个加热水箱，用于储存热水。

水箱通常由保温材料包裹，以减少热量散失。

在水箱内部，设置有一个加热管，负责将传输过来的电能转化为热能，加热水箱中的水。

4. 热水管路：热水管路将加热水箱中的热水连接至使用点，如浴室或厨房的水龙头。

当水箱内的水被加热后，通过热水管路流向使用点，提供热水。

总结来说，太阳能电热水器的工作原理是利用太阳能电池板将太阳光转化为电能，通过控制系统控制电池板的工作情况，将电能转化为热能，加热水箱中的水，并通过热水管路将加热后
的热水输送到使用点。

这样就实现了利用太阳能来加热水的过程。

太阳能供热原理

太阳能供热原理
太阳能供热是一种利用太阳能进行供热的技术，它是一种环保、节能的热水供应方式。

太阳能供热原理是利用太阳能将太阳辐射能转化为热能，通过太阳能集热器将太阳能转化为热水，再通过管道输送到需要热水的地方，从而实现供热。

太阳能集热器是太阳能供热系统的核心部件，它是将太阳能转化为热能的关键。

太阳能集热器一般由集热器板、吸热管、保温层和外壳组成。

集热器板是太阳能集热器的主要部件，它是将太阳能转化为热能的关键。

吸热管是集热器板上的管道，它将太阳能转化为热能，再将热能传递到热水中。

保温层是太阳能集热器的保温层，它可以减少热量的散失，提高集热效率。

外壳是太阳能集热器的外壳，它可以保护集热器板和吸热管，防止外界环境对集热器的影响。

太阳能供热系统的工作原理是：太阳能集热器将太阳能转化为热能，再将热能传递到热水中，热水通过管道输送到需要热水的地方，从而实现供热。

太阳能供热系统一般由太阳能集热器、水箱、管道和控制系统组成。

水箱是太阳能供热系统的储水器，它可以储存热水，保证供热的连续性。

管道是太阳能供热系统的输送管道，它将热水输送到需要热水的地方。

控制系统是太阳能供热系统的控制中心，它可以控制太阳能集热器的工作状态，保证太阳能供热系统的正常运行。

太阳能供热是一种环保、节能的热水供应方式，它可以减少对传统能源的依赖，降低能源消耗，减少环境污染。

太阳能供热技术的应用前景广阔，它可以应用于家庭、工业、农业等领域，为人们提供更加便捷、环保、节能的热水供应方式。

太阳能热水器工作原理

太阳能热水器工作原理阳光穿过吸热管的第一层玻璃照到第二层玻璃的黑色吸热层上，将太阳光能的热量吸收，由于两层玻璃之间是真空隔热的，热量不能向外传，只能传给玻璃管里面的水，使玻璃管内的水加热，加热的水变轻沿着玻璃管受热面往上进入保温储水桶，桶内温度相对较低的水沿着玻璃管背光面进入玻璃管补充，如此不断循环，使保温储水桶内的水不断加热，从而达到热水的目的。

太阳能热水器把太阳光能转化为热能，将水从低温度加热到高温度，以满足人们在生活、生产中的热水使用。

太阳能热水器按结构形式分为真空管式太阳能热水器和平板式太阳能热水器，目前真空管式太阳能热水器为主，占据国内95%的市场份额。

真空管式家用太阳能热水器是由集热管、储水箱及支架等相关附件组成，把太阳能转换成热能主要依靠集热管。

集热管利用热水上浮冷水下沉的原理，使水产生微循环而达到所需热水。

真空管工作原理图：一、吸热过程太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。

管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。

而平板式热水器，一般为分体式热水器，介质在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换（夹套或盘管）将热量传送给冷水。

介质也可通过泵循环实现热量传递。

二、循环管路家用太阳能热水器通常按自然循环方式工作，没有外在的动力。

真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。

平板式太阳能热水器通过自来水的压力（称为顶水）提供动力。

而太阳能集中供热系统均采用泵循环。

由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

三、顶水式使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。

太阳能热水器的工作原理及作用_太阳能热水器的优缺点

太阳能热水器的工作原理及作用_太阳能热水器的优缺点太阳能热水器利用太阳的能量将水从低温度加热到高温度的装置，是一种热能产品。

所以很多的人都想知道太阳能热水器是如何加热的。

下面是小编为大家整理的太阳能热水器的工作原理及作用，希望对你们有帮助。

太阳能热水器的工作原理吸热过程真空管式热水器的吸热时，太阳辐射透过真空管的外管，被集热镀膜吸收后沿内管壁传递到管内的水。

管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力，构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复，最终整箱水都升高至一定的温度。

平板式热水器，一般为分体式热水器，介质则在集热板内因热虹吸自然循环，将太阳辐射在集热板的热量及时传送到水箱内，水箱内通过热交换(夹套或盘管)将热量传送给冷水。

介质也可通过泵循环实现热量传递。

循环管路家用太阳能热水器通常按自然循环方式工作，没有外在的动力。

真空管式太阳能热水器为直插式结构，热水通过重力作用提供动力。

平板式太阳能热水器通过自来水的压力(称为顶水)提供动力。

而太阳能集中供热系统均采用泵循环。

由于太阳能热水器集热面积不大，考虑到热能损失，一般不采用管道循环。

使用过程平板式太阳能热水器为顶水方式工作，真空管太阳能热水器也可实行顶水工作的方式，水箱内可以采用夹套或盘管方式。

顶水工作的优点是供水压力为自来水压力，比自然重力式压力大，尤其是安装高度不高时，其特点是使用过程中水温先高后低，容易掌握，使用者容易适应，但是要求自来水保持供水能力。

顶水工作方式的太阳能热水器比重力式热水器成本大，价格高。

1. 温差控制集热循环太阳能热水地暖系统中有集热器温测器和水温感应器，集热系统吸收太阳能辐射后，集热管温度上升，当集热器温度和水箱温度水温差△t设定值时，检测系统发出指令，循环泵将中央热水器中的冷水输入集热器中，水被加热后再回到水箱中，使水箱内的水达到设定的温度。

太阳能热水器循环供暖的原理

太阳能热水器循环供暖的原理
太阳能热水器循环供暖的原理主要是利用太阳能集热器吸收太阳辐射能，通过太阳能循环泵将热水送到供暖末端设备，然后通过连接管路循环回集热器进行再次加热。

当太阳辐射不足时，系统会自动切换到辅助热源，如电加热器或燃气壁挂炉等，以补充热量的不足。

太阳能热水器循环供暖系统的核心组成部分包括集热器、控制系统、循环泵、储水箱、连接管路和供暖末端等。

集热器是系统的关键部件，负责吸收太阳辐射能并将其转化为热能。

控制系统则负责控制系统的运行和切换，保证系统的稳定性和可靠性。

循环泵则将热水输送到供暖末端，并保证系统的循环。

储水箱用于储存热水，连接管路和供暖末端则将各个部件连接起来，形成一个完整的系统。

太阳能热水器循环供暖系统的优点包括节能环保、运行稳定可靠、安装方便等。

与传统供暖方式相比，太阳能热水器循环供暖系统能够节约大量的能源和费用，同时减少对环境的污染。

此外，该系统的运行稳定可靠，不需要人工干预，能够保证供暖的质量和稳定性。

最后，该系统的安装方便，不需要复杂的管道和设备，能够大大缩短安装周期和成本。

总之，太阳能热水器循环供暖系统是一种高效、环保、节能的供暖方式，具有广阔的应用前景和市场前景。

随着技术的不断进步和应用范围的不断扩大，该系统将会得到更加广泛的应用和推广。

太阳能供暖系统的原理与应用

太阳能供暖系统的原理与应用太阳能是一种清洁、可再生的能源，具有广阔的应用前景。

太阳能供暖系统是利用太阳能将其转化为热能来供给室内供暖的一种系统。

本文将介绍太阳能供暖系统的原理以及在不同应用场景中的具体应用。

一、太阳能供暖系统的原理太阳能供暖系统的原理主要分为太阳能采集和热能分配两个部分。

1. 太阳能采集太阳能采集是指通过太阳能集热器将太阳辐射转化为热能的过程。

太阳能集热器通常由太阳能热水器、平板集热器、真空管集热器等组成。

这些集热器通过吸收太阳辐射散发的热量，将其转化为热能。

2. 热能分配太阳能采集的热能需要经过一系列的处理才能被有效地用于供暖。

热能分配包括热能储存、热能转换和热能传输三个过程。

热能储存：太阳能供暖系统一般采用蓄热式储能方式。

储能系统可以利用水箱、水井、石墨乳胶储热材料等储存热能，以便在夜间或阴天供暖。

热能转换：热能转换是指将储存的热能转化为可供暖的能源。

目前常用的热能转换方式包括水循环系统、空气循环系统和地板辐射系统等。

热能传输：热能传输是将转化后的热能传送到需要供暖的空间。

热能传输方式通常有水传输和空气传输两种，可以通过管道、散热器、换热器等设备将热能传输到不同的房间。

二、太阳能供暖系统的应用太阳能供暖系统可以广泛应用于家庭、商业以及工业领域。

具体应用场景包括以下几个方面。

1. 家庭供暖太阳能供暖系统在家庭供暖领域得到了广泛应用。

家庭太阳能供暖系统通常采用太阳能集热器进行热能采集，通过储热装置将热能储存起来，再通过管道将热能传输到不同的房间。

太阳能供暖系统不仅能满足家庭的供暖需求，还可以降低能源消耗，减少对传统能源的依赖。

2. 商业供暖太阳能供暖系统在商业领域也有广阔的应用前景。

商业建筑物通常需要大量的供暖能源，太阳能供暖系统可以为这些建筑物提供可持续的、清洁的热能来源。

例如，在酒店、写字楼、医院等场所，太阳能供暖系统可以减少对传统供暖方式的依赖，降低能源消耗，实现节能减排的目标。

太阳能取暖工作原理

太阳能取暖工作原理
太阳能取暖是一种利用太阳能进行采暖的技术，其工作原理是利用太阳能集热器收集太阳辐射能，并将其转换为热量，然后通过热交换设备传递给需要加热的物质（如水、空气等），从而实现采暖的目的。

具体来说，太阳能集热器通常由透明盖板、吸热板、保温层等部件组成，能够吸收太阳辐射能并将其转化为热量。

这些热量通过热交换设备传递给采暖系统中的循环水或空气，使其温度升高，然后通过散热器、风机盘管等设备将热量散发到室内，从而提高室内温度，实现采暖的目的。

太阳能取暖具有环保、节能、经济等优点，但也受到天气条件的限制，在阴雨天气或夜晚时需要使用其他能源进行辅助加热。

太阳能热发电工作原理

太阳能热发电工作原理
太阳能热发电工作原理主要分为太阳能集热系统、蒸汽发生器、蒸汽涡轮机和发电机四个部分，下面将逐一介绍其工作原理。

1. 太阳能集热系统
太阳能集热系统主要由反射器和吸热体组成。

反射器的作用是将太阳光线聚焦到吸热体上，使其受热。

吸热体通常是一个管道，其中流动着工质，通过受热后的工质来传递能量。

2. 蒸汽发生器
在太阳能集热系统中受热的工质被送到蒸汽发生器中，与水进行热交换，使水受热蒸发成为高温高压的蒸汽。

蒸汽发生器是太阳能热发电系统中非常重要的一个部分，其效率和稳定性直接影响着发电系统的整体性能。

3. 蒸汽涡轮机
高温高压的蒸汽通过蒸汽发生器送到蒸汽涡轮机中，蒸汽的压力和速度使得涡轮机转动。

蒸汽涡轮机通过转动来带动连接在其轴上的发电机发电，将热能转化为电能。

4. 发电机
发电机是将机械能转化为电能的设备，它通过转子的旋转来感应电流，从而产生电能输出。

发电机是太阳能热发电系统中最终将热能转化为电能的设备。

综上所述，太阳能热发电工作原理是利用太阳能集热系统将太阳光线聚焦到吸热体上，使其受热后传递能量给蒸汽发生器，生成高温高压的蒸汽，然后通过蒸汽涡轮机和发电机将热能转化为电能。

这种广泛应用的绿色能源技术有着较高的能量利用率和环境友好性，将在未来替代传统能源成为主要发电方式之一。

太阳能热水器的工作原理图解与结构图解

太阳能热水器的工作原理图解与结构图解太阳能热水器具有安装使用方便、节能效果明显的优点,可以吸收太阳能辐射能,并且把能量转换成热能，从而产生热水的一种设备。

在家庭用热水、商业用热水、工业制造用热水等方面都有广泛的应用,下面小编就为大家介绍一下太阳能热水器的工作原理与结构图解。

太阳能热水器工作原理太阳能热水器工作原理图1、吸热过程真空管式太阳能热水器：太阳辐射透过真空管的外管，然后被集热镀膜吸收后沿内管壁传递到管内的水,此时水受热而温度逐渐升高,比重减小而上升，形成一个向上的动力,构成一个热虹吸系统.随着热水的不断上移并储存在储水箱上部，同时温度较低的水沿管的另一侧不断补充如此循环往复,最终整箱水都升高至一定的温度。

平板式太阳能热水器:其中介质在集热板内因热虹吸自然循环，随后将太阳辐热量及时传送到水箱内，介质也可通过泵循环实现热量传递，因此就有源源不断的人能来保持水温的稳定。

2、循环管路直插式结构的真空管式太阳能热水器,热水是因为通过重力的作用而提供动力；然而平板式则通过自来水的压力提供动力。

不过这两种太阳能集中供热系统均采用泵循环。

由于太阳能热水器集热面积不大，考虑到热能损失,一般不采用管道循环。

太阳能热水器自然循环集热原理示意图3、系统工作1）温差控制集热循环集热器温测器和水温感应器置入在太阳能热水地暖系统中,能够很好地吸收太阳能辐射后,促使集热管温度上升,然后当集热器温度和水箱温度水温差到达△ｔ设定值时，通过检测系统发出指令,循环泵将中央热水器中的冷水输入集热器中,然而水被加热后又再次回到水箱中,使水箱内的水达到设定的温度。

2）地暖管道循环系统这个系统是增加热水循环泵作为不同点,然后通过控制器更好得控制地暖管道循环为工作原理.然后再通过当水温达到设定温度时,自动启动地暖循环泵，使高温水通过地暖盘管在室内循环，从而使室内温度不断提高。

如果水箱水温开始低于某一设定值时,应当将地暖管道循环泵进行自动停止为最好的方式. 太阳能热水器结构图解太阳能热水器结构图太阳能热水器的安装准备工作（１)准备施工工具。

太阳能采暖系统运行原理及特点解析

太阳能采暖系统运行原理及特点解析从近几年入冬进入采暖期来看，太阳能采暖系统已是一种非常成熟的应用方案，在武汉等多数地区，已有较多太阳能采暖工程实例。

作为一种可再生无污染的绿色能源，太阳能可通过各种传导设备实现集采暖、制冷、生活热水为一体的舒适家居系统。

太阳能采暖系统系统主要由平板集热器、太阳能储水箱、太阳能循环水泵、辅助能源、采暖水泵、采暖系统、全自动控制器等几部分组成。

下面，我们来了解其运行原理及主要特点。

太阳能采暖系统运行原理：1、太阳能集热器和采暖水箱下部分别设置有温度传感器测点。

在晴好天气，太阳能集热器吸收太阳辐射能量，集热器的温度不断升高，通过对传感器测点的检测，当集热器检测点温度与采暖水箱水温温度差升高至上限值时，太阳能系统水泵启动，循环加热采暖水箱的水温，不断的将太阳能集热器的能量储存至采暖水箱中；2、随着采暖水箱中水的不断循环，集热器的温度逐步下降，当集热器检测温度与采暖水箱温度差达到设定下限值时，太阳能系统水泵停止，集热器及系统管道中的水通过管路的安装坡度排回至水箱中，达到系统排空防冻作用；3、在阴雨天气或太阳能量不足的条件下，当采暖水箱温度达不到设定温度时，可利用辅助能源系统直接对用户进行供热，当采暖水箱温度达到设定温度时切换回太阳能系统机型供热。

4、采暖水箱中的热水通过供暖循环泵在地暖盘管中进行循环，向建筑物内供热，满足室内的温度需要；供暖循环水泵可根据房间设定温度要求启停。

太阳能采暖系统图太阳能采暖系统图太阳能采暖系统要求：每天提供16吨50度的生活热水，采暖季室温平均温度为20度±2度。

阴雨、光照不好的情况下采用电锅炉辅助。

太阳能采暖系统特点1)太阳能热水系统，系统日平均热效率大于50%；2)太阳能与常规能源的巧妙结合，保证全天24小时的供暖及生活热水要求；3)系统采用机械排空防冻技术，保证设备和系统在任何情况下都不会冻损，冬季正常使用；4)太阳能采暖经济效益显著。

太阳能热水器工作原理图

太阳能热水器工作原理图一、吸热过程太阳辐射透过玻璃盖板，被集热板吸收后沿肋片和管壁传递到吸热管内的水。

吸热管内的水吸热后温度升高，比重减小而上升，形成一个向上的动力,构成一个热虹吸系统。

随着热水的不断上移并储存在储水箱上部，同时通过下循环管不断补充温度较低的水,如此循环往复，最终整箱水都升高至一定的温度. 现有的平板式集热器，基本上都采用结合良好的多管组合方式，如滚压或压延方法等，其中走水管子与吸热板之间的热阻几乎可以忽略。

影响平板式集热器板芯性能的主要因素，一是结构设计，二是表面吸收涂层。

设计良好的集热器的板芯肋片效率应该在93%以上。

集热器的板芯肋片效率与板芯结构、表面处理以及集热器整体结构有关。

集热器整体结构的影响可以用总传热系数来描述，其影响程度与自身的几何尺寸（肋片厚度、材质）是一样。

也就是说，在同等效率的情况下，集热器热损小时板芯可以薄一些。

选择性吸收表面可以提高集热效率，但是市面上这类产品为了提高经济效益，往往肋片较薄。

用于热水器场合时，这类产品的实际集热效果与选择性差一些（甚至没有选择性）但肋片厚一些的集热器不会有太大的区别。

二、循环家用太阳能热水器通常按自然循环方式工作，没有外在的动力，设计良好的系统只要有5～6℃以上的温差就可以循环很好.水循环管路管径及管路分布的合理性直接影响到集热器的热交换效率。

多数情况下，自然循环家用热水器系统管路中的流态都可以视为层流. 集热器内管路系统的阻力主要来自沿程阻力，局部阻力的影响要小得多，其中支管的沿程阻力又比主管要大得多。

当水温升高后，由于运动粘度减小，沿程阻力变小，局部阻力的影响变大.在一定范围内，当主管管径不变时,加大支管管径，不仅沿程阻力迅速减小，而且局部阻力也将跟着减小。

一般地，支管的水力半径应在10mm以上。

当主管管径达到一定值以后，增加主管管径对减小系统阻力意义不大。

三、顶水式使用过程家用太阳能热水器的用水方式分为落水式和顶水式.落水使用方式不受自来水供水影响,其缺点是使用过程中水温先低后高，掌握不好的话容易造成突然缺水的尴尬。

光伏供暖方案

光伏供暖方案光伏供暖指的是利用太阳能光伏发电系统产生的电能来供应供暖系统的能源。

近年来，随着太阳能技术的不断发展和改进，光伏供暖成为了一种新型的清洁能源供暖方式。

本文将介绍光伏供暖方案的原理、优势及其在实际应用中的情况。

一、光伏供暖的原理光伏供暖的原理是利用光伏发电系统将太阳能转化为直流电能，然后通过逆变器将直流电转换为交流电，供应给供暖系统使用。

光伏发电系统主要由光伏电池组件、逆变器、电表等组成。

光伏电池组件是最核心的部分，它能够将太阳能转化为电能。

光伏发电系统可以根据实际需求进行规模化建设，从小型的家庭供暖系统到大型的商业供暖系统都可以实现。

二、光伏供暖的优势1. 清洁环保：光伏供暖使用的能源是太阳能，不产生任何污染物，不排放有害气体，对环境无污染，是一种真正的清洁能源供暖方式。

2. 节能高效：光伏供暖利用太阳能直接供应供暖系统，不需要转化为其他形式的热能，因此节能效果显著。

同时，光伏发电系统的转换效率也在不断提高，能够更高效地将太阳能转化为电能。

3. 经济可行：尽管光伏供暖的初期投资较高，但由于其免费获取能源的特点，可以有效降低供暖成本。

此外，政府部门也对光伏能源提供了一些补贴和优惠政策，进一步促进了光伏供暖的发展。

4. 稳定可靠：太阳能是一个非常稳定而可靠的能源来源，太阳能光伏发电系统可以在各种天气条件下运行，不受气候变化的影响。

三、光伏供暖方案的实际应用光伏供暖方案已经在一些地方得到了实际应用和推广。

例如，在瑞典的极地圈内，光伏供暖系统被广泛应用于居民区和商业场所。

在中国，一些城市的政府部门也推动了光伏供暖的普及，并提供了相应的资金支持和政策扶持。

光伏供暖方案在实际应用中还面临一些挑战。

首先，光伏发电系统的建设成本相对较高，需要一定的资金投入。

其次，光伏供暖的效果受到太阳能的影响，天气状况直接影响光伏供暖系统的供暖效果。

最后，光伏供暖的技术还需要进一步完善和提高，以提高系统的稳定性和效率。
