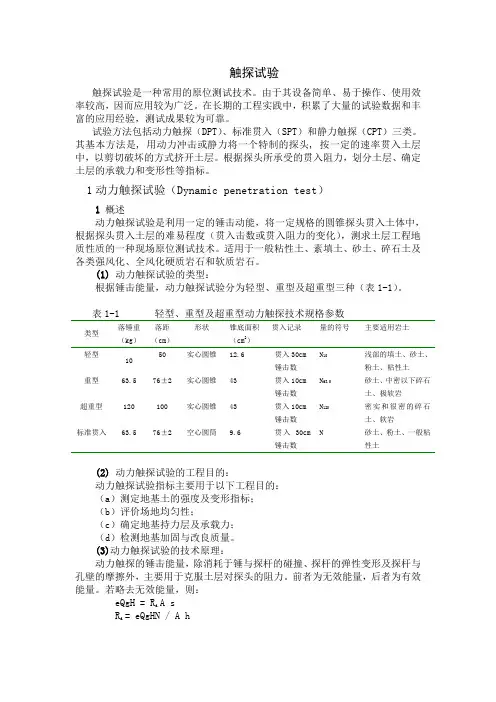

触探试验
触探试验触探试验是一种常用的原位测试技术。
由于其设备简单、易于操作、使用效率较高，因而应用较为广泛。
在长期的工程实践中，积累了大量的试验数据和丰富的应用经验，测试成果较为可靠。
试验方法包括动力触探（DPT ）、标准贯入（SPT ）和静力触探（CPT ）三类。
其基本方法是, 用动力冲击或静力将一个特制的探头, 按一定的速率贯入土层中，以剪切破坏的方式挤开土层。
根据探头所承受的贯入阻力，划分土层、确定土层的承载力和变形性等指标。
1动力触探试验（Dynamic penetration test ）1 概述动力触探试验是利用一定的锤击动能，将一定规格的圆锥探头贯入土体中，根据探头贯入土层的难易程度（贯入击数或贯入阻力的变化），测求土层工程地质性质的一种现场原位测试技术。
适用于一般粘性土、素填土、砂土、碎石土及各类强风化、全风化硬质岩石和软质岩石。
(1) 动力触探试验的类型：根据锤击能量，动力触探试验分为轻型、重型及超重型三种（表1-1）。
表1-1 轻型、重型及超重型动力触探技术规格参数类型 落锤重 （kg ） 落距 （cm ） 形状锥底面积 （cm 2） 贯入记录 量的符号 主要适用岩土轻型 10 50 实心圆锥 12.6 贯入30cm 锤击数 N 10浅部的填土、砂土、粉土、粘性土 重型 63.5 76±2 实心圆锥 43 贯入10cm 锤击数 N 63.5 砂土、中密以下碎石土、极软岩 超重型 120 100 实心圆锥 43 贯入10cm 锤击数 N 120 密实和很密的碎石土、软岩标准贯入63.576±2空心圆筒 9.6贯入30cm 锤击数N 砂土、粉土、一般粘性土(2) 动力触探试验的工程目的：动力触探试验指标主要用于以下工程目的： （a ）测定地基土的强度及变形指标； （b ）评价场地均匀性；（c ）确定地基持力层及承载力； （d ）检测地基加固与改良质量。
(3)动力触探试验的技术原理： 动力触探的锤击能量，除消耗于锤与探杆的碰撞、探杆的弹性变形及探杆与孔壁的摩擦外，主要用于克服土层对探头的阻力。
动力触探试验检测地基承载力原始记录表教学文稿
极限承载力(kPa) 备注：
试验:
地基承载力试验检测原始记录表（动力触探法）
记录编号:
第1页，共1页
QB020 QB020 QB020 302 302 302
毕节机场建设土石方几地基处理工程 毕节机场建设土石方几地基处理工程
测量初始深度(cm) 实测数据
委托编号
样品编号
试验依据
判定依据 动力触探类
型
WT-2013-616 YP-2013-DJJ-017
TB 10018-2003 设计文件
土类型 测点Байду номын сангаас意图
复 核：
日 期：
试验室 名称:
xxxx检测中心
施工/委托单位
工程名称
工程部位/用途
样品描述
触孔标高(m)
项目/数据
测点编号/桩号
探杆长度(m)
贯入深度(cm)
累计贯入度(cm)
实际触探击数(次)
按贯入度试验换算 同类型击数(次)
特重型修正后 N63.5(次/10cm)
杆长击数修正(次)
有效击数(次)
基本承载力(kPa)
标贯动力触探静力触探原始记录
委托单位
报告编号
工程名称
委托编号
触孔地点
试验日期
触孔编号
记录编号
设计深度
报告日期
试验深度（m）
土层名称
比贯入阻力ps（MPa）
锥尖阻力
qc或ps(Mpa)
侧壁摩擦阻力fs(kPa)
摩阻比
Rf（%）
承载力σ0（kPa）
成果图：
检测评定依据：
试验结论：
试验：校核：
标准
实际
测点平面布置图：
说明：
结论：
试验：计算：校核：
标准贯入试验记录
工程名称
试验日期
施工部位
委托日期
仪器编号
及
环境条件
名称
型号
编号
示值范围
分辨力
温度
相对湿度
动探类型
采用标准
序号
探杆
总长
(m)
入土深度ห้องสมุดไป่ตู้
(m)
贯入度
(cm)
锤击数
(击）
换算击数
（击/cm)
承载力（Kpa）
平均值（Kpa）
备 注
试验：计算：校核：
标贯动力触探静力触探原始记录
动力触探试验记录表
试验单位
试验日期
仪器名称
锥头横截面积(cm2)
锤重(kg)
用途
路基填筑高度(m)
设计承载力(kPa)
试验依据的操作规程、标准
桩号
测点顶面标高(m)
贯入深度
（cm）
锤数(次)
总贯入深度(cm)
限位器以下杆数（根）
每击贯入量(cm)
清淤
深度(cm)
承载力
（kPa）
