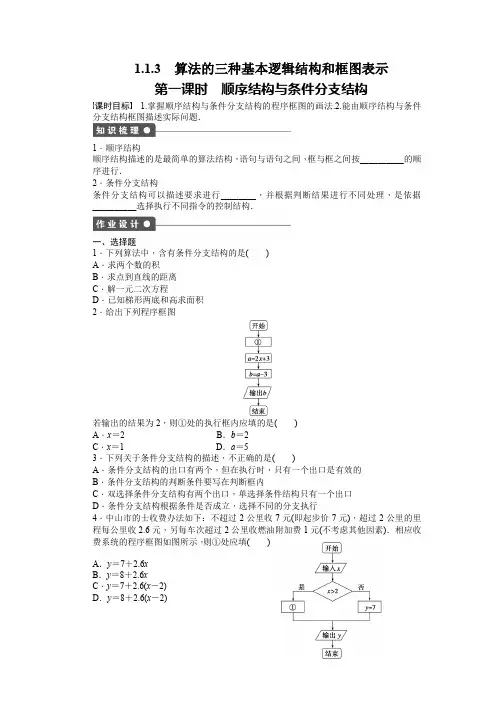

人教新课标版数学高一人教B版必修3作业设计1.1.3第一课时 顺序结构与条件分支结构
1.1.3算法的三种基本逻辑结构和框图表示第一课时顺序结构与条件分支结构课时目标 1.掌握顺序结构与条件分支结构的程序框图的画法.2.能由顺序结构与条件分支结构框图描述实际问题．1．顺序结构顺序结构描述的是最简单的算法结构，语句与语句之间，框与框之间按__________的顺序进行．2．条件分支结构条件分支结构可以描述要求进行________，并根据判断结果进行不同处理，是依据__________选择执行不同指令的控制结构．一、选择题1．下列算法中，含有条件分支结构的是()A．求两个数的积B．求点到直线的距离C．解一元二次方程D．已知梯形两底和高求面积2．给出下列程序框图若输出的结果为2，则①处的执行框内应填的是()A．x＝2 B．b＝2C．x＝1 D．a＝53．下列关于条件分支结构的描述，不正确的是()A．条件分支结构的出口有两个，但在执行时，只有一个出口是有效的B．条件分支结构的判断条件要写在判断框内C．双选择条件分支结构有两个出口，单选择条件结构只有一个出口D．条件分支结构根据条件是否成立，选择不同的分支执行4．中山市的士收费办法如下：不超过2公里收7元(即起步价7元)，超过2公里的里程每公里收2.6元，另每车次超过2公里收燃油附加费1元(不考虑其他因素)．相应收费系统的程序框图如图所示，则①处应填()A．y＝7＋2.6xB．y＝8＋2.6xC．y＝7＋2.6(x－2)D．y＝8＋2.6(x－2)5．输入－5，按图中所示程序框图运行后，输出的结果是()A．－5 B．0 C．－1 D．16．给出一个程序框图，如图所示，其作用是输入x的值，输出相应的y的值．若要使输入的x的值与输出的y的值相等，则输入的这样的x的值有()A．1个B．2个C．3个D．4个题号123456答案7．如图是求实数x的绝对值的算法程序框图，则判断框①中可填________．8．根据下边的程序框图所表示的算法，输出的结果是______．9．已知函数y ＝⎩⎨⎧log 2x ， x ≥22－x ， x <2.如图表示的是给定x 的值，求其对应的函数值y 的程序框图．①处应填写________；②处应填写________．三、解答题 第9题图 10．画出计算函数y ＝|2x －3|的函数值的程序框图．(x 由键盘输入)11．已知函数y ＝2x ＋3，设计一个算法，若给出函数图象上任一点的横坐标x (由键盘输入)，求该点到坐标原点的距离，并画出程序框图．能力提升12．画出解一元一次不等式ax >b 的程序框图．13．到银行办理个人异地汇款(不超过100万)时，银行要收取一定的手续费．汇款额不超过100元，收取1元手续费；超过100元但不超过5 000元，按汇款额的1%收取；超过5 000元但不超过100万时，一律收取50元手续费，其他情况不予办理．试设计一个算法描述汇款额为x 元时，银行收取手续费为y 元的过程，并画出程序框图．1．对需要按给定的条件进行分析、比较和判断，并按判断的不同情况进行不同的操作的问题，设计算法时就要用到条件结构．2．条件结构要先根据指定的条件进行判断，再由判断的结果决定选取执行两条分支路径中的某一条．答案知识梳理1．从上到下 2.逻辑判断指定条件作业设计1．C2．C3．C4．D5．D6．C7．x≥08．2解析该算法的第1步分别将X，Y，Z赋于1,2,3三个数，第2步使X取Y的值，即X 取值变成2，第3步使Y取X的值，即Y的值也是2，第4步让Z取Y的值，即Z 取值也是2，从而第5步输出时，Z的值是2.9．x<2y＝log2x解析∵满足判断框中的条件执行y＝2－x，∴①处应填x<2.不满足x<2即x≥2时，y＝log2x，故②处应填y＝log2x.10．解11．解算法如下：第一步，输入横坐标的值x.第二步，计算y＝2x＋3.第三步，计算d＝x2＋y2.第四步，输出d.程序框图如图：12．解13．解 由题意知本题是一个分段函数问题，分段函数解析式为 y ＝⎩⎪⎨⎪⎧1 (0<x ≤100)0.01x (100<x ≤5 000)50 (5 000<x ≤1 000 000).其算法如下： S 1，输入汇款额x ；S 2，判断x ≤100是否成立；若成立，则y ＝1，转执行S 5，若不成立，则执行S 3； S 3，判断x ≤5 000是否成立；若成立，则y ＝x ×1%，转执行S 5，若不成立，则执行S 4；S 4，判断x ≤1 000 000是否成立；若成立，则y ＝50，转执行S 5，若不成立，则输出“不予办理”； S 5，输出y. 程序框图如图：。
2019-2020学年度最新高中数学新人教版必修3教案：第1章 1-1-2 第2课时 条件结构-含答案
2019-2020学年度最新高中数学新人教版必修3教案：第1章1-1-2 第2课时条件结构-含答案1．了解条件结构的概念，并明确其执行过程．(重点)2．理解条件结构在程序框图中的作用．(难点)3．会用条件结构设计程序框图解决有关问题．(易错易混点)[基础·初探]教材整理1条件结构的概念阅读教材P10例4前面的内容，完成下列问题．在一个算法中，经常会遇到一些条件的判断，算法的流程根据条件是否成立有不同的流向．条件结构就是处理这种过程的结构．判断(正确的打“√”，错误的打“×”)(1)条件结构是一种重要的基本逻辑结构，任何算法都离不开它．()(2)条件结构的条件需要放在判断框内，判断框有两个出口，根据条件的成立与否，要走不同的出口．()(3)条件结构的判断框有两个出口，所以执行条件结构后的结果不唯一．()【答案】 (1)× (2)√ (3)×教材整理2 条件结构程序框图的形式与特征阅读教材P 10例4前面的内容，完成下列问题．是否成立，选择不同的执行框(步骤A 、步骤B )，无论条件是否成立，都要执行步骤A 和步骤B 之一，但不可能既执行步骤A 又执行步骤B ，也不可能步骤A 和步骤B 都不执行．(2)在单条件结构中，步骤A 和步骤B 可以有一个是空的，即不执行任何操作．1．判断给出的整数n 是否为偶数，设计程序框图时所含有的基本逻辑结构是( )A ．顺序结构B ．条件结构C ．顺序结构、条件结构D ．以上都不正确【解析】 任何程序框图中都有顺序结构．当n 能被2整除时，n 是偶数；否则，n 不是偶数，所以必须用条件结构来解决．故选C.【答案】 C2．如图1-1-15所示，若输入x ＝－1，则输出y ＝________.图1-1-15【解析】 ∵－1<3，∴y ＝4－(－1)＝5.【答案】 5[小组合作型](1)( )图1-1-16A ．顺序结构B ．条件结构C ．判断结构D ．以上都不对 (2)给出以下四个问题：①输入一个数x ，输出它的相反数；②求面积为6的正方形的周长；③求三个数a ，b ，c 中的最大数；④求函数f (x )＝⎩⎨⎧x －1，x ≥0，x ＋2，x <0的函数值． 其中不需要用条件结构来描述其算法的有( )A．1个B．2个C．3个D．4个【精彩点拨】根据顺序结构与条件结构的特点判断．【尝试解答】(1)此逻辑结构是条件结构．(2)语句①不需要对x进行判断，所以不需要用条件结构来描述算法；语句②不需要进行判断，不需要使用条件语句；语句③要比较两个数的大小，需要用到条件结构；语句④为分段函数，需要判断x的范围，所以需要用到条件结构来描述算法．【答案】(1)B(2)B条件结构不同于顺序结构的地方：它不是依次执行操作指令进行运算，而是依据条件作出逻辑判断，选择执行不同指令中的一个.一般地，这里的判断主要是判断“是”或“否”，即判断是否符合条件的要求，因而它有一个入口和两个出口，但最后还是只有一个终结口.[再练一题]1．条件结构不同于顺序结构的特征是含有()A．处理框B．判断框C．输入、输出框D．起止框【解析】由于顺序结构中不含判断框，而条件结构中必须含有判断框，故选B.【答案】 B111222画出程序框图.【精彩点拨】先对x1，x2是否相等进行判断，然后利用斜率公式．【尝试解答】算法如下：第一步，输入x1，y1，x2，y2.第二步，如果x1＝x2，输出“斜率不存在”；否则，k＝y2－y1x2－x1.第三步，输出k.程序框图如图所示：1．已知两点求直线斜率，若条件中已知x1≠x2，则只用顺序结构即可解决问题；若无限制条件，必须分类讨论应用条件结构解决问题．2．程序框图中的判断框内的内容x1＝x2，也可改为x1≠x2，此时相应地与“是”、“否”相连的图框必须对换．3．解决这类问题时，首先对问题设置的条件作出判断，设置好判断框内的条件，然后根据条件是否成立选择不同的流向．[再练一题]2．设计求一个数的绝对值的算法并画出程序框图．【解】算法如下：第一步，输入实数x.第二步，若x≥0，则y＝x；若x<0，则y＝－x.第三步，输出y.程序框图如图所示：1，c＝5，则输出结果为________．图1-1-17【精彩点拨】该程序框图的功能是找出三个数中最小的数，所以逐一比较两数的大小即可．【尝试解答】因为a＝2，b＝－1，c＝5，所以根据程序框图可知，先令x ＝a，即x＝2.再比较x与b的大小，因为x＞b，所以令x＝b，即x＝－1，然后比较x与c的大小，因为x＜c，所以直接输出x，故输出结果为－1.【答案】－1条件结构读图要注意：(1)理清所要实现的算法的结构特点和流程规则，分析其功能.(2)结合框图判断所要填入的内容或计算所要输出或输入的值.[再练一题]3．某市出租车的起步价为8元(含3千米)，超过3千米的里程每千米收2.6元，另外每车次超过3千米收燃油附加费1元(不考虑其他因素)．相应的收费系统的程序框图如图1-1-18所示，则(1)处应填________，(2)处应填________.图1-1-18【解析】当x＞3时，y＝8＋2.6(x－3)＋1＝9＋2.6(x－3)＝2.6x＋1.2；当x≤3时，y＝8.【答案】y＝2.6x＋1.2y＝8[探究共研型]探究1【提示】 1.条件结构是依据指定条件选择执行不同指令的控制结构．2．条件结构主要用在需要根据条件进行判断的算法中，如分段函数的求值、比较数据的大小关系等．探究2 一个判断框有两条流出线，能说条件结构执行的结果不唯一吗？【提示】 一个判断框有两个退出点，但根据判断条件是否成立，选择的退出点是确定的，所以条件结构执行的结果是唯一的，即条件结构只有一个退出点，不能将判断框的退出点和条件结构的退出点混为一谈．探究3 在条件结构中，“条件”可以改变吗？【提示】 求分段函数的函数值的程序框图画法不唯一，判断框内的内容可以改变，但相应处理框的内容也要发生改变．“特快专递”是目前人们经常使用的异地邮寄信函或托运物品的一种快捷方式．某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算：f ＝⎩⎨⎧0.53ω， ω≤50，50×0.53＋(ω－50)×0.85， ω＞50. 其中f (单位：元)为托运费，ω为托运物品的重量(单位：千克)．试设计计算费用f 的算法并画出程序框图．【精彩点拨】 在计算费用f 时，需要讨论ω与50的大小．所以要用条件结构画程序框图．【尝试解答】 算法步骤如下：第一步，输入物品的重量ω.第二步，如果ω≤50，则令f ＝0.53ω，否则执行第三步．第三步，f ＝50×0.53＋(ω－50)×0.85.第四步，输出托运费f .程序框图如下：[再练一题]4．设火车托运质量为w (kg)的行李时，每千米的费用(单位：元)标准为： f ＝⎩⎨⎧0.4w ， w ≤30，0.4×30＋0.5(w －30)， w >30， 试画出路程为s 千米时，行李托运费用M 的程序框图．【解】 算法如下：第一步：输入物品质量w 、路程s ，第二步：若w >30.那么f ＝0.4×30＋0.5(w －30)；否则，f ＝0.4w .第三步：计算M ＝s ×f .第四步：输出M .程序框图如图所示：探究4 什么是条件结构的嵌套？有哪些特征？【提示】 所谓嵌套，是指条件结构内，又套有小的分支，对条件进行二次或更多次的判断．常用于一些分段函数的求值问题．一般地，如果是分三段的函数，则需要引入两个判断框；如果是分四段的函数，则需要引入三个判断框；以此类推．探究5 在条件结构的嵌套中，判断框中的条件是唯一的吗？【提示】 不是．在具体的程序设计中，这里的条件可以不同，但相应的条件下对应的结果是相同的．因此对于一个具体问题，编写的程序可以是不一样的．已知函数y ＝f (x )＝⎩⎨⎧ 1， x >0，0， x ＝0，－1， x <0，试写出求该函数的函数值的算法，并画出程序框图.【精彩点拨】 解答本题可先对x 的值进行判断，然后根据不同情况y 取不同的值．【尝试解答】 算法如下：第一步，输入x .第二步，判断x >0是否成立，若成立，则y ＝1，转执行第四步；若不成立，则执行第三步．第三步，判断x ＝0是否成立，若成立，则y ＝0，转执行第四步；否则y ＝－1，执行第四步．第四步，输出y .程序框图：1．下列关于条件结构的说法中正确的是()A．条件结构的程序框图有一个入口和两个出口B．无论条件结构中的条件是否满足，都只能执行路径之一C．条件结构中两条路径可以同时执行D．对于一个算法来说，判断框中条件是唯一的【解析】根据条件结构的特征可知，选B.【答案】 B2．如图1-1-19所示的程序框图，其功能是()图1-1-19A．输入a，b的值，按从小到大的顺序输出它们的值B．输入a，b的值，按从大到小的顺序输出它们的值C．求a，b的最大值D．求a，b的最小值【解析】取a＝1，b＝2知，该程序框图输出b＝2，因此是求a，b的最大值．【答案】 C3．如图1-1-20所示的程序框图，输入x ＝2，则输出的结果是________．图1-1-20【解析】 通过程序框图可知本题是求函数y ＝⎩⎪⎨⎪⎧x ＋2，x ＞1，x ＋1，x ≤1的函数值，根据x ＝2可知y ＝2＋2＝2.【答案】 24．已知函数y ＝⎩⎨⎧log 2x ，x ≥2，2－x ，x <2.如图1-1-21表示的是给定x 的值，求其对应的函数值y 的程序框图．图1-1-21①处应填写________；②处应填写________．【解析】 由框图可知只要满足①中的条件则对应的函数解析式为y ＝2－x ，故此处应填写x <2？，则②处应填写y ＝log 2x .【答案】 x <2？ y ＝log 2x5．某居民区的物业管理部门每月向居民收取卫生费，计费方法是：3人和3人以下的住户，每户收取5元；超过3人的住户，每超出一人加收1.2元．设计一个算法，根据住户的人数，计算应收取的卫生费，并画出程序框图.【解】算法如下：第一步，输入x.第二步，若x≤3，则y＝5；否则，y＝5＋1.2(x－3)．第三步，输出y.程序框图如图所示：学业分层测评(三)条件结构(建议用时：45分钟)[学业达标]一、选择题1．下列算法中含有条件结构的是()A．求点到直线的距离B．已知三角形三边长求面积C．解一元二次方程x2＋bx＋4＝0(b∈R)D．求两个数的平方和【解析】A、B、D均为顺序结构，由于解一元二次方程时需判断判别式值的符号，故C选项要用条件结构来描述．【答案】 C2．下列关于条件结构的描述，不正确的是()A．条件结构的出口有两个，但在执行时，只有一个出口是有效的B．条件结构的判断条件要写在判断框内C．条件结构只有一个出口D．条件结构根据条件是否成立，选择不同的分支执行【解析】条件结构的出口有两个，算法的流程根据条件是否成立有不同的流向．【答案】 C3．若f(x)＝x2，g(x)＝log2x，则如图1-1-22所示的程序框图中，输入x＝0.25，输出h(x)＝()图1-1-22A．0.25B．2C．－2D．－0.25【解析】h(x)取f(x)和g(x)中的较小者．g(0.25)＝log20.25＝－2，f(0.25)＝0.252＝1 16.【答案】 C4．若输入－5，按图1-1-23中所示程序框图运行后，输出的结果是()图1-1-23A．－5 B．0C．－1 D．1【解析】因为x＝－5，不满足x＞0，所以在第一个判断框中执行“否”，在第2个判断框中，由于－5＜0，执行“是”，所以得y＝1.【答案】 D5．下列算法中，含有条件结构的是()A．求两个数的积B．求点到直线的距离C．解一元二次方程D．已知梯形两底和高求面积【解析】解一元二次方程时，当判别式Δ<0时，方程无解，当Δ≥0时，方程有解，由于分情况，故用到条件结构．【答案】 C二、填空题6．如图1-1-24所示，是求函数y＝|x－3|的函数值的程序框图，则①处应填________，②处应填________．图1-1-24【解析】 ∵y ＝|x －3|＝⎩⎪⎨⎪⎧x －3， x ≥3，3－x ， x ＜3.∴①中应填x ＜3? 又∵若x ≥3，则y ＝x －3. ∴②中应填y ＝x －3. 【答案】 x ＜3？ y ＝x －37．如图1-1-25所示的算法功能是________．图1-1-25【解析】 根据条件结构的定义， 当a ≥b 时，输出a －b ； 当a ＜b 时，输出b －a . 故输出|b －a |的值． 【答案】 计算|b －a |8．如图1-1-26是求某个函数的函数值的程序框图，则满足该程序的函数的解析式为________．图1-1-26【解析】 由框图可知f (x )＝⎩⎪⎨⎪⎧2x －3，x ＜0，5－4x ，x ≥0.【答案】 f (x )＝⎩⎨⎧2x －3，x ＜0，5－4x ，x ≥0三、解答题9．写出输入一个数x ，求分段函数y ＝⎩⎨⎧ x ，e x，x ≥0，x <0的函数值的程序框图.【解】 程序框图如图所示：10．设计一个程序框图，使之能判断任意输入的数x 是奇数还是偶数． 【解】 程序框图如下：[能力提升]1．根据图1-1-27中的流程图操作，使得当成绩不低于60分时，输出“及格”，当成绩低于60分时，输出“不及格”，则()图1-1-27A．①框中填“是”，②框中填“否”B．①框中填“否”，②框中填“是”C．①框中填“是”，②框中可填可不填D．①框中填“否”，②框中可填可不填【解析】当x≥60时，应输出“及格”；当x＜60时，应输出“不及格”．故①中应填“是”，②中应填“否”．【答案】 A2．执行如图1-1-28所示的程序框图，如果输入t∈[－1,3]，则输出的s属于()图1-1-28A ．[－3,4]B ．[－5,2]C ．[－4,3]D ．[－2,5]【解析】 因为t ∈[－1,3]，当t ∈[－1,1)时，s ＝3t ∈[－3,3)；当t ∈[1,3]时，s ＝4t －t 2＝－(t 2－4t )＝－(t －2)2＋4∈[3,4]，所以s ∈[－3,4]．【答案】 A3．某程序框图如图1-1-29所示，若输出的结果是8，则输入的数是________．图1-1-29【解析】 由程序框图知，⎩⎪⎨⎪⎧ x 2≥x 3，x 2＝8或⎩⎪⎨⎪⎧x 2<x 3，x 3＝8，解得x ＝－22或x ＝2. 【答案】 －22或24．如图1-1-30所示是某函数f (x )给出x 的值，求相应函数值y 的程序框图．图1-1-30(1)写出函数f (x )的解析式；(2)若输入的x 取x 1和x 2(|x 1|<|x 2|)时，输出的y 值相同，试简要分析x 1与x 2的取值范围．【解】 (1)f (x )＝⎩⎪⎨⎪⎧x 2－1，|x |≥1，1－x 2，|x |<1.(2)画出y ＝f (x )的图象：由图象及y ＝f (x )为偶函数，且|x 1|<|x 2|时，f (x 1)＝f (x 2)知x 1∈(－1,1)，x 2∈[－2，－1)∪(1，2]．21 / 21。
高中人教版数学必修3课本练习_习题参考答案
高中数学必修③课本练习,习题参考答案新心希望教育:RenYongSheng 第一章算法初步1.1算法与程序框图1.1.1算法的概念（p5)1. 解；第一步：输入任意正实数r，第二步：计算第三步：输出圆的面积S2. 解；第一步：给定一个大于l的正整数；第二步：令；第三步：用除，得到余数；第四步：判断“”是否成立，若成立，则i是n的因数；否则，i不是n的因数；第五步：使的值增加l，仍用表示，即令；第六步，判断“”是否成立．若是，则结束算法；否则，返回第三步1.1.2程序框图与算法的基本逻辑（P19）1.解；算法步骤：第一步，给定精确地d，令i=1第二步，取出的到小数点后第i位的不足近似值，记为a；取出的到小数点后第i位的过剩近似值，记为b,第三步，计算第四步，若m<d，则执行第五步；否则，将i的值增加1，返回第二步.第五步，输出程序框图如下图所示：1.1算法与程序框图（P20）A 组解；题目：在国内寄平信（外埠），每封信的质量x（克）不超过60克时的邮费（单位：分）标准为，试写出计算邮费的算法并画出程序框图。
算法如下：第一步，输入质量数x。
第二步，判断是否成立，若是，则输出y=120，否则执行第三步。
第三步，判断是否成立，若是，则输出y=240，否则，输出y=360，算法结束。
程序框图如下图所示：（注释：条件结构）2.解：算法如下：第一步，i=1,S=0.第二步，判断是否成立，若成立，则执行第三步，否则，执行第四步。
第三步，，i=i+1，返回第二步。
第四步，输出S.程序框图如下图所示：（注释：循环结构）3. 解：算法如下：第一步，输入人数x，设收取的卫生费为y元。
第二步，判断x>3是否成立，若不成立，y=5，输出y；否则，输出y.程序框图如下图所示：（注释：条件结构）BB 组1. 解：分析：我们设计对于一般的二元一次方程组（其中）的通用算法：第一步,,得（即） (3)第二步，解（3），得 (4)第三步，将（4）代入（1），得，因此，只要输入相应的未知数的系数和常数项，就能计算出方程组的解，即可以输出x、y的值，用顺序结构即可。
新人教版高中数学必修三教案(全册)
新人教版高中数学必修三教案（全册）第一章算法初步1.1算法与程序框图1.1 算法与程序框图（共3课时）1.1.1算法的概念（第1课时）【课程标准】通过对解决具体问题过程与步骤的分析（如二元一次方程组求解等问题），体会算法的思想，了解算法的含义.【教学目标】1.理解算法的概念与特点；2.学会用自然语言描述算法，体会算法思想；3.培养学生逻辑思维能力与表达能力.【教学重点】算法概念以及用自然语言描述算法【教学难点】用自然语言描述算法【教学过程】一、序言算法不仅是数学及其应用的重要组成部分，也是计算机科学的重要基础. 在现代社会里，计算机已经成为人们日常生活和工作不可缺少的工具. 听音乐、看电影、玩游戏、打字、画卡通画、处理数据，计算机几乎渗透到了人们生活的所有领域. 那么，计算机是怎样工作的呢？要想弄清楚这个问题，算法的学习是一个开始. 同时，算法有利于发展有条理的思考与表达的能力，提高逻辑思维能力.在以前的学习中，虽然没有出现算法这个名词，但实际上在数学教学中已经渗透了大量的算法思想，如四则运算的过程、求解方程的步骤等等，完成这些工作都需要一系列程序化的步骤，这就是算法的思想.二、实例分析例1：写出你在家里烧开水过程的一个算法.解：第一步：把水注入电锅；第二步：打开电源把水烧开；第三步：把烧开的水注入热水瓶.（以上算法是解决某一问题的程序或步骤）例2：给出求1+2+3+4+5的一个算法.解：算法1 按照逐一相加的程序进行第一步：计算1+2，得到3；第二步：将第一步中的运算结果3与3相加，得到6； 第三步：将第二步中的运算结果6与4相加，得到10； 第四步：将第三步中的运算结果10与5相加，得到15.算法2 可以运用公式1+2+3+…+错误!未找到引用源。
=错误!未找到引用源。
直接计算 第一步：取错误!未找到引用源。
=5；第二步：计算错误!未找到引用源。
； 第三步：输出运算结果.（说明算法不唯一）例3：（课本第2页，解二元一次方程组的步骤）（可推广到解一般的二元一次方程组，说明算法的普遍性） 例4：用“待定系数法”求圆的方程的大致步骤是： 第一步：根据题意，选择标准方程或一般方程；第二步：根据条件列出关于错误!未找到引用源。
2014年新课标人教A版必修3数学1.1.3条件结构和循环结构随堂优化训练课件
②当型循环结构：在每次执行循环体前，对条件进行判断， 满足 时，执行循环体，否则终止循环，其结构形式 当条件________ 如图 1-1-9(2).
(1) 图 1-1-9
(2)
【问题探究】
什么样的算法问题要用循环结构？它与条件结构、顺序结 构有何联系？ 答案：如果算法问题涉及的运算有许多重复的步骤，且变 量间有相同规律，就可用循环结构.循环结构中有顺序结构与条 件结构.
x＞3， x≤3
条件结构作难度不大，分清“是”与“否”所对应的
处理框中的内容即可.
【变式与拓展】
1.已知函数
log2x y＝ 2－x
x≥2， 图 1-1-11 表示的是给定 x 的 x＜2，
值，求其对应的函数值 y 的程序框图，则①处应填写 y＝log2x x<2？ ，②处应填写__________. __________
题型 1 条件结构及其应用 【例 1】 某算法的程序框图如图 1-1-10，则输出量 y 与输 入量 x 满足的关系式是__________________.
图 1-1-10
思维突破：本题为典型的根据定义域确定分段函数的解析
式问题，只要根据判断框中的条件，便可确定相应定义域下的
解析式.
答案：
2x－1 f(x)＝ 1－2x
图 1-1-11
题型 2 循环结构的读图问题 【例 2】 阅读如图 1-1-12 所示的程序框图，依次填写表中
各次循环中各变量的值，并指出输出 T 的值.
图 1-1-12
变量 循环次数 1 2
S
5
n
2
T
2
3
4 5 思维突破：注意本循环结构是当型循环结构，条件满足时 执行循环体.
导学设计高一数学人教B必修3同步精练：3第1课时 顺序结构与条件分支结构 含解析
1.1.3算法的三种基本逻辑结构和框图表示第1课时顺序结构与条件分支结构一、基础过关1．下列算法中，含有条件分支结构的是()A．求两个数的积B．求点到直线的距离C．解一元二次方程D．已知梯形两底和高求面积2．给出下列程序框图，若输出的结果为2，则①处的处理框内应填的是() A．x＝2B．b＝2C．x＝1D．a＝53．下列关于条件分支结构的描述，不正确的是() A．条件分支结构的出口有两个，但在执行时，只有一个出口是有效的B．条件分支结构的判断条件要写在判断框内C．条件分支结构可以有一个出口D．条件分支结构根据条件是否成立，选择不同的分支执行4．中山市的士收费办法如下：不超过2公里收7元(即起步价7元)，超过2公里的里程每公里收2.6元，另每车次超过2公里收燃油附加费1元(不考虑其他因素)．相应收费系统的程序框图如图所示，则①处应填()A．y＝7＋2.6x B．y＝8＋2.6xC．y＝7＋2.6(x－2) D．y＝8＋2.6(x－2)5．下列程序框图中，若输入的R＝8，则输出的a＝________.6．根据下边的程序框图所表示的算法，输出的结果是________．7．画出已知f(x)＝x2－2x－3.求f(3)、f(－5)、f(5)，并计算f(3)＋f(－5)＋f(5)的值的程序框图.8．画出计算函数y＝|2x－3|的函数值的程序框图．(x由键盘输入)二、能力提升9．输入－5，按图中所示程序框图运行后，输出的结果是 ( )A ．－5B ．0C ．－1D ．110．给出一个程序框图，如图所示，其作用是输入x 的值，输出相应的y 的值．若要使输入的x 的值与输出的y 的值相等，则输入的这样的x 的值有 ( )A ．1个B ．2个C ．3个D ．4个11．已知函数y ＝⎩⎪⎨⎪⎧log 2x ， x ≥2，2－x ， x <2.下图表示的是给定x 的值，求其对应的函数值y的程序框图．①处应填写________；②处应填写________． 12．“特快专递”是目前人们经常使用的异地邮寄信函或托运物品的一种快捷方式．某快递公司规定甲、乙两地之间物品的托运费用根据下列方法计算：f ＝⎩⎪⎨⎪⎧0.53ω， ω≤50，50×0.53＋(ω－50)×0.85， ω>50.其中f(单位：元)为托运费，ω为托运物品的重量(单位：千克)．试画出计算费用f的程序框图．三、探究与拓展13．有一城市，市区为半径为15 km的圆形区域，近郊区为距中心15～25 km的范围内的环形地带，距中心25 km以外的为远郊区，如右图所示．市区地价每公顷100万元，近郊区地价每公顷60万元，远郊区地价为每公顷20万元，输入某一点的坐标为(x，y)，求该点的地价．1．1.3算法的三种基本逻辑结构和框图表示第1课时顺序结构与条件分支结构1．C 2.C 3.C 4.D 5.46．2解析该算法的第1步分别将X，Y，Z赋于1,2,3三个数，第2步使X取Y的值，即X 取值变成2，第3步使Y取X的值，即Y的值也是2，第4步让Z取Y的值，即Z取值也是2，从而第5步输出时，Z的值是2.7．解程序框图如图所示：8.9．D10.C11．x<2y＝log2x12．解程序框图如下：13．解由该点坐标(x，y)，求其与市中心的距离r＝x2＋y2，确定是市区、近郊区，还是远郊区，进而确定地价p.由题意知，p＝⎩⎪⎨⎪⎧100，0<r≤15，60，15<r≤25，20，r>25程序框图如下：。
2020-2021学年人教版数学必修3配套学案：1.1.2 第1课时 程序框图、顺序结构
1．1.2程序框图与算法的基本逻辑结构第1课时程序框图、顺序结构内容标准学科素养1.掌握程序框图的概念.2.熟悉各种程序框及流程线的功能和作用.3.能用程序框图表示顺序结构的算法.发展逻辑推理应用直观想象提升数学建模授课提示：对应学生用书第3页[基础认识]知识点一程序框图预习教材P6－7，思考并完成以下问题我们都喜欢旅游，进入景区大门后，我们首先看到的是景点线路图，通过观看景点线路图能直观、迅速、准确的知道景区有哪几个景点，各景点之间按怎样的路径走，从而避免迷途或者漏掉景点的事情发生．(1)为什么要用图形的方法表示算法？提示：算法是由一系列明确和有限的计算步骤组成的，我们可以用自然语言表述一个算法，但往往过程复杂，缺乏直观性、简洁性，并且不容易理解．因此，我们有必要探究使算法表达得更加直观、准确的方法，即通过程序框图来实现．(2)程序框图由哪几部分构成？根据你的预习你能归纳出来吗？提示：通常程序框图由程序框和流程线组成，一个或几个程序框的组合表示算法中的一个步骤，流程线是带方向箭头的线，按照算法进行的顺序将程序框连接起来，程序框图主要包括以下几个部分：①实现不同算法功能的相对应的程序框图的图形符号；②带箭头的流程线；③程序框内有必要的说明文字．知识梳理 1.程序框图(1)程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形．(2)在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．2．图形符号名称功能终端框(起止框)表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框○连接点连接程序框图的两部分7－9知识梳理 1.算法的基本逻辑结构顺序结构、条件结构和循环结构是算法的基本逻辑结构，所有算法都是由这三种基本结构构成的．2．顺序结构的定义由若干个依次执行的步骤组成的．这是任何一个算法都离不开的基本结构．3．结构形式思考：在顺序结构的图示中，“步骤n”与“步骤n＋1”的执行顺序是怎样的？提示：是依次执行的，即执行完“步骤n”框操作后，才执行“步骤n＋1”框的操作．[自我检测]1．下列图形符号属于判断框的是()答案：C2．在程序框图中，算法中间要处理数据或计算，可以分别写在不同的() A．处理框内B．判断框内C．输入、输出框内D．起、止框内答案：A3．在如图所示的程序框图中，若输入A＝7，则输出的结果S＝__________．解析：A＝7，S＝3×7－1＝20.答案：20授课提示：对应学生用书第4页探究一程序框的认识与理解[例1]下列关于程序框图中图形符号的理解正确的有()①任何一个流程图必须有起止框；②输入框只能放在开始框后，输出框只能放在结束框前；③判断框是唯一的具有超过一个退出点的图形符号；④对于一个程序框图来说，判断框内的条件是唯一的．A．1个B．2个C．3个D．4个[解析]①任何一个程序必须有开始和结束，从而流程图必须有起止框，正确．②输入、输出框可以用在算法中任何需要输入、输出的位置，错误．③正确．④判断框内的条件不是唯一的，错误．故选B.[答案] B方法技巧 1.理解程序框图中各框图的功能是解此类题的关键，用程序框图表示算法更直观、清晰、易懂；2．起止框用“”表示，是任何流程不可少的，表明程序的开始和结束；3．输入、输出框用“”表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内；4．处理框用“”表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框；5．判断框用“”表示，是唯一具有超过一个退出点的图形符号．跟踪探究 1.下列说法正确的是()A．程序框图中的图形符号可以由个人来确定B.也可以用来执行计算语句C．程序框图中可以没有输出框，但必须要有输入框D．用程序框图表达算法，其优点是算法的基本逻辑结构展现得非常直接解析：一个完整的程序框图至少要有起止框和输入、输出框，输入、输出框只能用来输入、输出信息，不能用来执行计算．答案：D探究二程序框图的设计[阅读教材P9例3]已知一个三角形三条边的边长分别为a，b，c，利用海伦—秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示．方法步骤：第一步，输入三角形三条边的边长a，b，c.第二步，计算p＝a＋b＋c2.第三步，计算S＝p（p－a）（p－b）（p－c）.第四步，输出S.第五步，画出程序框图(图见教材1.1－7)．[例2]已知直角三角形的两条直角边长分别为a，b，设计一个求直角三角形内切圆面积的算法，并画出对应的程序框图．[解析]算法步骤如下：第一步，输入直角三角形的直角边a，b的值．第二步，计算斜边c＝a2＋b2.第三步，计算直角三角形内切圆半径r＝12(a＋b－c)．第四步，计算内切圆面积S＝πr2. 第五步，输出S.程序框图如图所示：方法技巧 1.对于套用公式求解的问题往往运用顺序结构，编写顺序结构的算法，应写公式，看公式中的条件是否满足，若不满足，则先求出需要量，然后将公式中涉及的量全部代入求值即可．2．顺序结构的特点语句与语句之间、框与框之间是按照从上到下的顺序进行的，可以形象称之为“一串糖葫芦”．3．顺序结构在程序框图中的表现就是用流程线将程序框自上而下连接起来，按顺序执行．中间没有“转弯”，也没有“回头”，顺序结构只能解决一些简单问题．跟踪探究 2.设计一个程序框图，求上底为2，下底为4，高为5的梯形的面积．解析：算法步骤如下：第一步，输入梯形的上底为a＝2，下底为b＝4，高为h＝5的值．第二步，计算梯形面积，S＝（a＋b）h2第三步，输出S程序框图如图所示：3．下列程序框图中表示已知直角三角形两直角边a，b，求斜边c的算法的是()解析：画程序框图时，应先输入a，b，再计算c＝a2＋b2，最后输出c.答案：C探究三程序框图的应用[例3]如图所示是解决某个问题而绘制的程序框图，仔细分析各图框内的内容及图框之间的关系，回答下面的问题：(1)该框图解决的是怎样的一个问题？(2)若最终输出的结果y1＝3，y2＝－2，当x取5时输出的结果5a＋b的值应该是多大？(3)在(2)的前提下，输入的x值越大，输出的ax＋b是不是越大？为什么？(4)在(2)的前提下，当输入的x值为多大时，输出结果ax＋b等于0?[解析](1)该框图解决的是求函数f(x)＝ax＋b的函数值的问题．其中输入的是自变量x的值，输出的是x对应的函数值．(2)y1＝3，即2a＋b＝3.①y2＝－2，即－3a＋b＝－2.②由①②得a＝1，b＝1.∴f(x)＝x＋1.∴当x取5时，5a＋b＝f(5)＝5×1＋1＝6.(3)输入的x值越大，输出的函数值ax＋b越大，因为f(x)＝x＋1是R上的增函数．(4)令f(x)＝x＋1＝0，得x＝－1，因此当输入的x值为－1时，输出的函数值为0. 方法技巧由程序框图识别算法功能应注意的问题根据算法功能求输出结果，或根据输出结果求框图中某一步骤，应注意以下几点：(1)要明确各框图符号的含义及作用；(2)要明确框图的方向流程；(3)要正确认图，即根据框图说明该算法所要解决的问题．其中明确算法功能是解决此类问题的关键．跟踪探究 4.根据如图程序框图，若输入m的值是3，则输出的y的值是__________．解析：若输入m的值是3，则p＝8，y＝8＋5＝13，故输出y的值为13.答案：135．已知在平面直角坐标系中有一个圆心在坐标原点，半径为c的圆，(a，b)为任一点，则如图所示的程序框图表示的算法的作用是__________．解析：∵x＝a2＋b2表示点(a，b)到原点(0，0)的距离，∴该算法的功能是计算点(a，b)到原点的距离与圆的半径之差．答案：计算点(a，b)到原点的距离与圆的半径之差授课提示：对应学生用书第6页[课后小结]1．在设计计算机程序时要画出程序运行的程序框图，有了这个程序框图，再去设计程序就有了依据，从而就可以把整个程序用机器语言表述出来，因此程序框图是我们设计程序的基础和开端．2．规范程序框图的表示：(1)使用标准的框图符号；(2)框图一般按从上到下、从左到右的方向画，流程线要规范；(3)除判断框外，其他框图符号只有一个进入点和一个退出点；(4)在图形符号内描述的语言要非常简练、清楚．[素养培优]1．程序框图设计不全设计程序框图，求半径为10的圆的面积．错解程序框图如图：易错分析错误的根本原因在于程序框图中缺少终端框，不是完整的，因漏掉终端框而致误．一个完整的程序框图至少要有终端框和输入、输出框．自我纠正程序框图如图：2．混淆构成流程图的图形符号及作用已知x＝4，y＝2，画出计算w＝3x＋4y的值的流程图．易错分析输出框为平行四边形，此题中易错用矩形框．自我纠正如下图：。
人教新课标版数学高一-练习2015版人教数学必修3课时卷 1. 条件结构
课时提升卷(三)条件结构（45分钟 100分）一、选择题(每小题6分,共30分)1.如图,是计算函数y=的值的程序框图,则在①,②,③处应分别填入的是( )A.y=-x,y=0,y=x2B.y=-x,y=x2,y=0C.y=0,y=x2,y=-xD.y=0,y=-x,y=x22.已知程序框图,则程序框图中含有的基本结构有( )A.顺序结构B.模块结构C.条件结构D.顺序结构和条件结构3.(2013·新课标全国卷Ⅰ)执行下面的程序框图,如果输入的t ∈[-1,3],则输出的s属于( )A.[-3,4]B.[-5,2]C.[-4,3]D.[-2,5]4.某程序框图如图所示,现输入如下四个函数,则可以输出的函数是( )A.f(x)=x2B.f(x)=C.f(x)=lnx+2x-6D.f(x)=x3+x5.(2013·中山高一检测)执行如图所示的程序框图,若输出的结果是8,则输入的数是( )A.2或-2B.2或-2C.-2或-2D.2或2二、填空题(每小题8分,共24分)6.已知程序框图:该程序框图执行后,输出的y值为.7.已知函数f(x)=补充完成其求值的程序框图,则①处应填.8.阅读如图的程序框图,若输入的a,b,c分别是sinx,x,tanx(x 为锐角),则输出的max= .三、解答题(9～10题各14分,11题18分)9.如图,是判断“美数”的程序框图,在[30,40]内的所有整数中“美数”的个数是多少?10.“特快专递”是目前人们经常使用的异地邮寄信函或托运物品的一种快捷方式,某快递公司规定甲、乙两地之间物品的托运费用根据下列方法运算:y=其中y(单位:元)为托运费用,x(单位:千克)为托运物品的重量,试画出计算托运费用y的程序框图.11.(能力挑战题)某商场购物实行优惠措施,若购物金额x在800元以上的打8折,若购物金额x在600元以上且不超过800元时打9折,否则不打折,请设计出该商场打折优惠措施的算法程序框图.答案解析1.【解析】选B.由题意知,当x>2时,y=x2,故②处填y=x2,当x≤-1时,y=-x,故①处填y=-x.③处填y=0.2.【解析】选D.根据程序框图的含义,知含有顺序结构和条件结构.3.【解题指南】观察程序框图,知t<1对应的函数为s=3t,知t≥1对应的函数为s=4t-t2,再结合函数求出s的输出值.【解析】选A.由程序框图可知,s与t可用分段函数表示为s=则s∈[-3,4].4.【解析】选D.由框图可知,当输入的函数f(x)为奇函数且存在零点时,才可输出f(x),由选项可知,仅f(x)=x3+x同时满足这两个条件,故选D.5.【解析】选A.输出a=8时,x2=8,x=±2,当x=2时,a=8,b=16,a≥b不成立,当x=-2时,a=8,b=-16,a≥b成立.所以x=-2满足题意.若输出b=8时,x3=8,x=2,此时,a=4,b=8,a≥b不成立,所以x=2满足题意.故x=2或-2.6.【解析】因为y=a b=2-2=≥0成立,所以y=1.答案:17.【解析】由该程序框图的功能知①处应填x≤1?答案:x≤1?【举一反三】若本题程序框图中“是”与“否”的位置互换,则①处应填.【解析】由该程序框图的功能知①处应填x>1?答案:x>1?8.【解析】由程序框图知,判断框中条件若成立,则将a赋给max,否则b较大,将b赋给max,第二个判断框原理也是取出最大值,此程序的功能是找出三数中的最大值,又x为锐角,可得sinx<x<tanx,最大值为tanx.答案:tanx9.【解析】由程序框图知美数是满足:能被3整除不能被6整除或能被12整除的数,在[30,40]内的所有整数中,所有的能被3整除的数有30,33,36,39,共有4个数,在这四个数中能被12整除的有36,在这四个数中不能被6整除的有33,39,所以在[30,40]内的所有整数中“美数”的个数是3个.10.【解析】算法程序框图如图所示:11.【解析】根据题意,实际交款额y与购物金额x的函数关系式为:y=由函数的关系式可以知道,购物金额优惠措施可分为三种情况,故需用到条件结构设计算法.程序框图如图所示:【拓展提升】用条件结构解题的注意事项(1)应用条件结构画程序框图应注意两点:一是需要判断的条件是什么,二是判断后的条件分别对应着什么样的结果.(2)凡必须先根据条件作出判断,然后再决定进行哪一步骤的问题,在画程序框图时,必须引入判断框.关闭Word文档返回原板块。
程序框图、顺序结构 Word版含解析
A级：基础巩固练一、选择题1．算法共有三种逻辑结构，即顺序结构、条件结构和循环结构，下列说法正确的是()A．一个算法只含有一种逻辑结构B．一个算法最多可以包含两种逻辑结构C．一个算法必须含有上述三种逻辑结构D．一个算法可以同时含有上述三种逻辑结构★答案★ D解析一个算法中含有哪种逻辑结构，主要看解决什么样的问题及解决问题的方法，顺序结构、条件结构和循环结构这三种逻辑结构在一个算法中可以同时出现．2．如图所示的程序框图，已知a1＝3，输出的结果为7，则a2的值是()A．9 B．10C．11 D．12★答案★ C解析因为输出的结果为7，所以b＝7，又b＝b2，所以原b＝14，即a1＋a2＝14.又a1＝3，所以a2＝11.3．根据所给的程序框图，如图所示，输出的结果是()A．3 B．1C．2 D．0★答案★ C解析由X＝Y，得X＝2；由Y＝X，得Y＝2；由Z＝Y，得Z＝2，故选C. 4．如图所示的程序框图表示的算法意义是()A．边长为3,4,5的直角三角形面积B．边长为3,4,5的直角三角形内切圆面积C．边长为3,4,5的直角三角形外接圆面积D．以3,4,5为弦的圆面积★答案★ B解析由直角三角形内切圆半径r＝a＋b－c2，知选B.5．程序框图如图所示，若输入R＝2，h＝3，则输出的结果是()A．6π B．12πC．16π D．18π★答案★ B解析∵R＝2，h＝3，∴V＝π×22×3＝12π，∴输出12π.二、填空题6．如图的程序框图表示的算法的运行结果是________．★答案★6 6解析p＝9，∴S＝9(9－5)(9－6)(9－7)＝6 6.7．如图是求长方体的体积和表面积的一个程序框图，补充完整，横线处应填________________．★答案★解析 根据题意，长方体的长、宽、高应从键盘输入，故横线处应填写输入框.8．计算图(2)中空白部分面积的一个程序框图如(1)，则①中应填________．★答案★ S ＝⎝ ⎛⎭⎪⎫1－π16a 2解析 设空白区域的面积为S ，则 S ＝a 2－14·π·⎝ ⎛⎭⎪⎫a 22＝a 2－π16a 2＝⎝ ⎛⎭⎪⎫1－π16a 2.三、解答题9．已知函数y＝2x＋3，设计一个算法，若给出函数图象上任一点的横坐标x，求该点到坐标原点的距离，并画出程序框图．解算法如下：第一步，输入横坐标的值x.第二步，计算y＝2x＋3.第三步，计算d＝x2＋y2.第四步，输出d.程序框图如图．B级：能力提升练10．如图所示的程序框图，根据该图和下列各小题的条件回答下面问题．(1)该程序框图解决的是一个什么问题？(2)当输入的x的值为0和4时，输出的值相等，问当输入的x的值为3时，输出的值为多大？(3)在(2)的条件下要想使输出的值最大，输入的x的值应为多大？解(1)该程序框图解决的是求二次函数f(x)＝－x2＋mx的函数值的问题．(2)当输入的x的值为0和4时，输出的值相等，即f(0)＝f(4)．因为f(0)＝0，f(4)＝－16＋4m，所以－16＋4m＝0，所以m＝4，所以f(x)＝－x2＋4x.则f(3)＝－32＋4×3＝3，所以当输入的x的值为3时，输出的f(x)值为3.(3)因为f(x)＝－x2＋4x＝－(x－2)2＋4，＝4，当x＝2时，f(x)最大值所以要想使输出的值最大，输入的x的值应为2.。
高中数学 程序框图、顺序结构教案 新人教版必修3
高中数学程序框图、顺序结构教案新人教版必修3(教师用书独具)●三维目标1．知识与技能(1)了解程序框图的概念，掌握各种框图符号的功能．(2)了解顺序结构的概念，能用程序框图表示顺序结构．2．过程与方法(1)通过学习程序框图的各个符号的功能，培养学生对图形符号语言和数学文字语言的转化能力．(2)学生通过设计程序框图表达解决问题的过程，在具体问题的解决过程中理解流程图的结构．3．情感、态度与价值观学生通过动手用程序框图表示算法，进一步体会算法的基本思想，体会数学表达的准确与简洁，培养学生的数学表达能力和逻辑思维能力．●重点难点重点：各种程序框图功能，以及用程序框图表示顺序结构．难点：对顺序结构的概念的理解和用程序框图表示顺序结构．(教师用书独具)●教学建议学生首次接触程序框图，根据教学内容、教学目标和学生的认知水平，本节课主要采取问题导入式教学，即“创设情境，提出问题——讨论问题，提出方案——交流方案，解决问题——模拟练习，运用问题——归纳总结，完善认识”，通过对问题的探究过程让学生掌握新知识，同时在解决问题的过程中掌握新知识的应用和解题过程，提高学生独立解题的能力．在老师的引导下，充分发挥学生的主观能动性，从问题入手，通过分析问题、交流方案、解决问题、运用问题的探索过程，让学生全程参与到问题的探索中，一方面注重培养学生严谨的逻辑思维能力和语言组织能力，另一方面，通过交流方案提高学生的合作意识，共同来完成教学目标．●教学流程创设情境，提出问题，以问题为切入点开展教学，引发学生思考，调动学生学习的积极性⇒引导学生分析用自然语言描述的算法的优缺点.引入流程图的概念及特征⇒学生阅读教材中的基本框图及功能，结合算法思想主动设计一个简单的框图⇒通过例1的教学让学生进一步认识和理解基本框图的特征及作用 ⇒错误!⇒错误!⇒错误!⇒错误!(见学生用书第4页)课标解读 1.程序框图的作用及其含义．(重点) 2．用程序框图表示算法．(难点)程序框图【问题导思】程序框图的别称是什么？【提示】 程序框图又称为流程图．程序框图是一种用程序框、流程线及文字说明来表示算法的图形．常见的程序框、流程线及各自表示的功能图形符号 名称 功能终端框(起止框) 表示一个算法的起始和结束 输入、输出框 表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框 判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框 ○连接点连接程序框图的两部分顺序结构【问题导思】 已知球的半径为R .1．设计一个算法，求球的表面积和体积． 【提示】 第一步，输入球半径R .第二步，计算S ＝4πR 2.第三步，计算V ＝43πR 3.第四步，输出S ，V . 2．上述算法有何特点？【提示】 按照顺序从上到下进行． 3．画出该算法的程序框图． 【提示】1．定义：顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构．2．程序框图表示为：(见学生用书第4页)程序框图的认识和理解下列关于程序框图的说法正确的是( )A．程序框图是描述算法的语言B．程序框图中可以没有输出框，但必须要有输入框给变量赋值C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．程序框图和流程图不是一个概念【思路探究】根据程序框图概念，逐一验证每个选项是否正确．【自主解答】由于算法设计时要求返回执行的结果，故必须要有输出框，对于变量的赋值则可以通过处理框完成，故算法设计时不一定要用输入框，所以B项是错误的；相对于自然语言，用程序框图描述算法的优点主要就是直观、形象，容易理解，在步骤上表达简单了许多，所以C选项是错误的；程序框图就是流程图，所以D选项也是错误的．故而本题答案选A.【答案】 A1．程序框图主要由程序框和流程线组成，基本的程序框有终端框、输入、输出框、处理框、判断框，其中起止框是任何程序框图不可缺少的，而输入、输出框可以用在算法中任何需要输入、输出的位置．2．大多数框图符号只有一个进入点和一个退出点，判断框是具有超过一个退出点的唯一程序框．下列关于程序框图中图形符号的理解正确的有( ) ①任何一个程序框图必须有起止框．②输入框只能在开始框后，输出框只能放在结束框前． ③长方形框是执行框，可用来对变量赋值，也可用来计算． ④对于一个程序框图来说，判断框内的条件是唯一的． A ．1个 B ．2个 C ．3个 D ．4个【解析】 任何一个算法必须有开始和结束，从而必须有起止框，故①正确，输入、输出框可以用在算法中任何需要输入、输出的位置，故②错误．③正确．④判断框内的条件不唯一，④错误．【答案】 B利用顺序结构表示算法 已知直线l ：Ax ＋By ＋C ＝0(A 2＋B 2≠0)，点P (x 0，y 0)，设计一个算法计算点P到直线l 的距离，并画出程序框图．【思路探究】 可以利用点到直线的距离公式d ＝|Ax 0＋By 0＋C |A 2＋B 2，给公式中的字母赋值，再代入计算．【自主解答】 用自然语言描述算法如下： 第一步，输入点P 的横、纵坐标x 0、y 0， 输入直线方程的系数，即常数A 、B 、C . 第二步，计算z 1＝Ax 0＋By 0＋C .第三步，计算z 2＝A 2＋B 2.第四步，计算d ＝|z 1|z 2.第五步，输出d . 程序框图：画程序框图的规则：1．使用标准的程序框图的图形符号．2．程序框图一般按照从上到下，从左到右的顺序画． 3．描述语言写在程序框内，语言清晰、简练． 4．各程序框之间用流程线连接．把直线l 改为圆C ：(x －a )2＋(y －b )2＝r 2，写出求点P 0(x 0，y 0)到圆上的点的距离最大值的算法及程序框图．【解】 第一步，输入点P 0的横、纵坐标x 0、y 0，输入圆心C 的横、纵坐标a 、b ，圆的半径r；第二步，计算z1＝x0－a2＋y0－b2；第三步，计算d＝z1＋r；第四步，输出d.程序框图：顺序结构在实际中的应用一城市在法定工作时间内，每小时的工资为8元，加班工资为每小时10元，一人一周内工作60小时，其中加班20小时，税率是10%，写出这人一周内净得的工资的算法，并画出算法的程序框图．【思路探究】根据题意，分别写出法定工作时间内的工资、加班工资，然后计算一周内的工资总数，最后计算净得工资．【自主解答】算法步骤如下：第一步，计算法定工作时间内工资a(a＝8×(60－20)＝320(元))．第二步，计算加班工资b(b＝10×20＝200(元))．第三步，计算一周内工资总数c(c＝a＋b＝320＋200＝520(元))．第四步，计算这个人净得的工资数d(d＝c×(1－10%)＝520×90%＝468(元))．第五步，输出d.程序框图如图所示．应用顺序结构表示算法的步骤：1．仔细审题，理清题意，找到解决问题的方法；2．梳理解题步骤；3．用数学语言描述算法，明确输入量、计算过程、输出量；4．用程序框图表示算法过程．银行的三年期定期存款年利率4.25(每100元存款到期平均每年获利4.25元)．请你设计一个程序，输入存款数，输出利息与本利和．【解】设存款为a元，据题意三年到期利息b为：a100×4.25×3＝0.127 5a元到期本利和p为：a＋0.127 5a＝1.127 5元．程序框图为：(见学生用书第6页)混淆构成流程图的图形符号及作用已知x＝4，y＝2，画出计算w＝3x＋4y的值的流程图．【错解】流程图如图(1)所示：(1) (2)【错因分析】输出框为平行四边形，此题中错用矩形框了．【防范措施】 1.明确各种程序框的作用与功能．2．认真审题独立思考，加强识图能力的培养．【正解】如上图(2)．本节主要内容为程序框图及顺序结构1．正确理解程序框图的图形符号及其作用：(1)起止框用“”表示，是任何流程不可少的，表明程序的开始和结束．(2)输入、输出框图用“”表示，可用在算法中任何需要输入、输出的位置，需要输入的字母、符号、数据都填在框内．(3)处理框图用“”表示，算法中处理数据需要的算式、公式等可以分别写在不同的用以处理数据的处理框内，另外，对变量进行赋值时，也用到处理框．(4)当算法要求对两个不同的结果进行判断时，需要将实现判断的条件写在判断框内，判断框用“”表示．(5)一个算法步骤到另一个算法步骤用流程线连接，如果一个程序框图需要分开来画，要在断开处画上连接点，并标出连接的号码(如图所示)．2．为了能够读懂画出的程序框图，在画程序框图时，常用规则如下：(1)使用标准的程序框图的图形符号．(2)程序框图一般按照从上到下、从左到右的顺序画．(3)一个完整的程序框图必须有终端框，用于表示一个算法的开始和结束．(4)大多程序框图的图形符号只有一个进入点和一个退出点，判断框是唯一具有超过一个退出点的框图符号．(5)一种判断框是“是”与“否”两分支的判断，而且有且仅有两个结果；另外一种是多分支判断，可能有几种不同的结果．(6)在程序框图的图形符号内，用于描述的语言要简练、清楚．(见学生用书第7页)1．算法的三种基本结构是( )A．顺序结构、流程结构、循环结构B．顺序结构、条件结构、循环结构C．顺序结构、条件结构、嵌套结构D．顺序结构、嵌套结构、流程结构【解析】由算法的特征及结构知B正确．【答案】 B2．程序框图中，具有赋值、计算功能的是( )A．处理框B．输入、输出框C．终端框 D．判断框【解析】在算法框图中处理框具有赋值和计算功能．【答案】 A3．(原创题)阅读程序框图如图1－1－1所示，若输入x＝3，则输出y的值为________．图1－1－1【解析】 输入x ＝3，则a ＝2×32－1＝17，b ＝a －15＝17－15＝2，y ＝a ×b ＝17×2＝34，则输出y 的值为34.【答案】 344．利用梯形的面积公式计算上底为2，下底为4，高为5的梯形的面积，设计出该问题的算法及程序框图．【解】 算法如下：第一步，输入a ＝2，b ＝4，h ＝5.第二步，计算S ＝12(a ＋b )h .第三步，输出S .该算法的程序框图如图所示：(见学生用书第81页)一、选择题1．下列算法中，只用顺序结构画不出程序框图的是( ) A ．求两个数的积 B ．求点到直线的距离 C ．解一元二次方程D ．已知梯形两底和高求面积【解析】 解一元二次方程需要对判别式作出判断，故不能用顺序结构画出，故选C.【答案】 C2．(2013·临沂高一检测)阅读下面的流程图，若输入的a ，b ，c 分别是35,52,63，则输出的a ，b ，c 分别是( )图1－1－2A ．63,35,52B ．35,52,63C ．63,52,35D ．35,63,52【解析】 x ＝35，a ＝63，c ＝52，b ＝35，选A. 【答案】 A3．画程序框图时，如果一个框图需要分开来画，要在断开处画上( ) A ．流程线 B ．注释框 C ．判断框 D ．连接点【解析】 框图要分开画时，要在断开处画上连接点，并在圈中标出连接的号码． 【答案】 D图1－1－34．(2013·日照高一期中)如图1－1－3所示的是一个算法的程序框图，已知a 1＝3，输出的b ＝7，则a 2等于( )A ．9B ．10C ．11D ．12【解析】 由题意知该算法是计算a 1＋a 22的值，∴3＋a 22＝7，得a 2＝11.故选C.【答案】 C图1－1－45．阅读如图1－1－4的程序框图，若输出的结果为6，则①处执行框应填的是( )A ．x ＝1B ．x ＝2C ．b ＝1D ．b ＝2【解析】 若b ＝6，则a ＝7，∴x 3－1＝7，∴x ＝2.【答案】 B二、填空题6．(2013·潍坊高一检测)执行如图1－1－5程序框图后的结果为________．图1－1－5【解析】 S ＝42＋24＝2.5. 【答案】 2.57．给出如下算法：第一步，若a >b ，则a 与b 的值互换．第二步，若a >c ，则a 与c 的值互换．第三步，若b >c ，则b 与c 的值互换．第四步，输出a ，b ，c .运行此算法的功能为________．【解析】 由算法的意义知该算法的结果为将a ，b ，c 按从小到大输出．【答案】 将a ，b ，c 从小到大输出8．如图1－1－6是求长方体的体积和表面积的一个程序框图，图中的程序框中应填________．图1－1－6【解析】 根据题意需计算长方体的表面积S ＝2(ab ＋bc ＋ac )．【答案】 S ＝2(ab ＋bc ＋ac )三、解答题9．写出求y ＝－x 2－2x ＋3的最大值的算法，画出程序框图．【解】 算法如下：第一步，输入a ，b ，c 的值－1，－2,3.第二步，计算max ＝4ac －b 24a. 第三步，输出max.程序框图：10．画出求函数y ＝2x ＋3图象上任一点到原点的距离的程序框图，写出算法．【解】 算法步骤如下： 第一步，输入横坐标的值x .第二步，计算y ＝2x ＋3.第三步，计算d ＝x 2＋y 2.第四步，输出d .程序框图：11．已知一个直角三角形的两条直角边长为a ，b ，求该直角三角形内切圆的面积，试设计求解该问题的算法，并画出程序框图．【解】 算法步骤如下：第一步，输入a ，b .第二步，计算c ＝a 2＋b 2.第三步，计算r ＝12(a ＋b －c )． 第四步，计算S ＝πr 2.第五步，输出面积S .程序框图为：(教师用书独具)已知点P (x ，y )，画出求点P 到直线x ＋y ＋2＝0的距离的程序框图．【思路探究】 题中直线方程已知，求某点P 到它的距离．设计算法时应先输入点的坐标，再利用点到直线的距离公式求距离，要先写出自然语言的算法，再画程序框图．【自主解答】 用自然语言描述算法：第一步，输入点P 的横坐标x 和纵坐标y .第二步，计算S ＝|x ＋y ＋2|的值．第三步，计算d ＝S 2的值．第四步，输出d .程序框图：如图所示，该电路由一内阻为r 的电源E 、电阻R 、开关K 及导线组成，其中E ＝15 V ，r ＝1欧，R ＝4欧．当K 闭合时，求流过R 的电流I ，设计算法及流程图． 【解】 算法步骤如下：第一步，E ＝15，r ＝1，R ＝4；第二步，计算R ＝R ＋r ；第三步，计算I ＝E R；第四步，输出I .流程图如图所示．。
高中数学人教A版必修三教学案第一章第节第课时条件结构含答案
5
升]——————————————— 1．本节课的重点是了解条件结构的概念，并明确其执行过程，会用条件结构设计程序 框图解决有关问题．难点是理解条件结构在程序框图中的作用． 2．本节课要掌握以下几方面的规律方法 (1)含条件结构问题的求解方法，见讲 1. (2)条件结构的读图问题，见讲 2. (3)用程序框图解决实际问题的步骤，见讲 3. 3．本节课的易错点有： 条件结构中对条件的判断不准易致错，如讲 1，讲 2.
用程序框图解决实际问题的步骤 (1)审题； (2)列式，建立数学模型，将实际问题转化为数学问题； (3)根据所建数学模型，选择适合的逻辑结构，画出程序框图． 练一练 3．设火车托运行李，当行李重量为 m kg 时，每千米的费用(单位：元)标准为 y＝Error! 画出求行李托运 s 千米的托运费 M 的程序框图． 解：程序框图如图．
课下能力提升(三) [学业水平达标练] 题组 1 条件结构的简单应用 1．解决下列问题的算法中，需要条件结构的是( ) A．求两个数的和 B．求某个正实数的常用对数 C．求半径为 r 的圆的面积 D．解关于 x 的一元二次方程 ax2＋bx＋c＝0 解析：选 D A，B，C 中均不对变量进行讨论，只有 D 中由于 Δ 的不确定，需要讨论， 因此需要条件结构． 2．已知如图是算法程序框图的一部分
讲一讲 2．如图，给出了一个程序框图，其作用是输入 x 的值，输出相应的 y 的值．若要使输 入的 x 的值与输出的 y 值相等，则这样的 x 的值有( )
3
A．1 个 B．2 个 C．3 个 D．4 个 [思路点拨] 分析该程序框图的逻辑结构，找出其对应的函数关系式，再进行判断求解． [尝试解答] 这是一个用条件结构设计的算法， 该程序框图所表示的算法的作用是求分段函数 y＝Error!的函数值． (1)当 x≤2 时，令 x2＝x，解得 x＝0 或 x＝1，均符合要求； (2)当 2<x≤5 时，令 2x－3＝x，解得 x＝3，符合要求；
高中数学人教A版必修三1.1.2《程序框图与算法基本逻辑结构-程序框图、顺序结构》教案设计
《程序框图、顺序结构》教学设计一、课标分析：按课标要求，通过模仿、操作、探索，经历通过设计程序框图表达解决问题的过程．在具体问题的解决过程中，理解程序框图的三种基本逻辑结构：顺序结构、条件结构、循环结构．二、教材分析：《程序框图、顺序结构》是人教版高中数学必修3第一章《算法初步》第一节《算法与程序框图》的内容，本节设计为4课时，今天所授内容为第一课时．本节内容是在学生学习了算法的概念的基础上进行的，算法通常可以编成计算机程序，让计算机执行并解决问题．这对高中学习算法提出了要求，也决定了高中算法学习的范围,即不仅掌握算法的概念，认识算法基本逻辑结构，还必须学习计算机能执行的算法程序，能用程序表达算法．三、学情分析：从知识结构上来说，学生在本章第一节已经了解了一些算法的基本思想，这是本节课的重要知识基础；从能力上来说，这个阶段的学生已经具有一定的分析问题、解决问题的能力，逻辑思维能力也初步形成，思维比较活跃但缺乏严谨性．因此，在设计教学中不仅要充分调动学生的学习积极性，更要注意培养学生严谨的数学思维．四、教学目标：1．知识与技能目标：（1）了解程序框图的概念，掌握各种图形符号的功能．（2）了解顺序结构的概念，能用程序框图表示顺序结构．2．过程与方法目标：（1）通过学习程序框图的各个符号的功能，培养学生对图形符号语言和数学文字语言的转化能力．（2）学生通过设计程序框图表达解决问题的过程，在解决具体问题的过程中理解程序框图的结构．3．情感、态度与价值观目标：学生通过动手，用程序框图表示算法，进一步体会算法的基本思想，体会程序框图表达算法的准确与简洁，培养学生的数学表达能力和逻辑思维能力．五、教学重点和难点:重点：各种图形符号的功能以及用程序框图表示顺序结构．难点：对顺序结构的概念的理解，用程序框图表示顺序结构．六、教学方法：合作探究、螺旋推进、激趣实验、多媒体课件教学．七、教学流程：顺序结构是由若干个依次执行的步骤组成的；这是任何一个算法都离不开的一种基本算法结构．用程序框图表示算法时，算法的逻辑结构展现得非常清楚，即顺序结构、条件结构和循环结构．并引出本节课的第三个内容：顺序结构．习例讲解例2．已知一个三角形的三边长分别为a, b, c，利用海伦-秦九韶公式设计一个计算三角形面积的算法，并画出程序框图表示．解析：算法步骤：第一步，输入三角形三边长a，b，c；第二步，计算;第三步，计算;第四步，输出S．程序框图：学生在学习了顺序结构的基础，教师通过此例题演示将用自然语言描述的算法改写成程序框图的过程，让学生感受简单程序框图画法，并通过练习进行模仿．a b cp2++=s p(p-a)(p-b)(p-c)=练习2．任意给定一个正实数，设计一个算法求以这个数为半径的圆面积，并画出程序框图表示．激趣探究趣味实验：有一杯饮料A和一杯清水B，如何快速交换两杯中的液体呢？具体的操作步骤是怎样的？教师提前隐藏了空杯X，教师让学生先行回答，可能学生的回答不着边际或者学生不知所措，然后教师拿出空杯开始实验演示．实验的引入，为例3的讲解作铺垫；同时，也引导学生用发散的思维看待问题．合作讨论例3．已知两个变量A和B的值，试设计一个交换这两个变量的值的算法，并画出程序框图．学生活动:让学生结合实验结论，四人为一小组，讨论例3，先讨论出来的小组派代表上黑板展示小组成果，即具体的算法步骤和程序框图，教师进行点评．算法步骤：第一步，输入A、B；第二步，令X=A；第三步，令A=B；第四步，令B=X；第五步，输出A、B．程序框图：通过兴趣实验，学生将抽象的数学思维变得直观形象，使本节课达到高潮；也使学生在探究问题的过程中，亲身经历解决问题的全过程，提高学生独立分析问题、解决问题的能力．练习3．写出下列算法的功能：（1）图（1）中算法的功能(a>0,b>0)______; （2）图（2）中算法的功能是____________．练习3的选取是为了培养学生的识图能力．归结总结让学生谈收获做总结,最后由教师做补充完善．一、程序框图及基本图形符号；二、三种逻辑结构及顺序结构；三、程序框图的画法．通过总结加深学生对程序框图和顺序结构的理解，提高学生交流讨论，总结的能力．布置作业1．书面作业：（1）已知摄氏温度C与华氏温度F之间的关系为F=1.8C+32．设计一个由摄氏温度求华氏温度的算法，并画出相应的程序框图．（2）已知变量A、B、C的值，试设计一个算法程序框图，使得A为B的值，B为C的值，C为A的值．（3）课本P20，B组1题．作业题目的选取与课堂例题联系紧密，且分层作业使得不同层次的学生得到不同程度的提高和发展．八、板书设计：九、教学预想：本节课采用的是情景导入式教学，从生活实际出发，开展对新知识的探索．这样的教学模式对学生的参与度要求较高，因此在教学设计中我要求学生在学习了程序框图概念、各种图形符号的名称和功能及三种逻辑结构后，结合上一节课用语言文字表示算法的基础上，自己动手画简单的顺序结构的程序框图，激发了学生学习的积极性．通过兴趣实验，学生将抽象的数学思维变得直观形象，使本节课达到高潮．本节课学生在探究问题的过程中，亲身经历解决问题的全过程，提高学生独立分析问题、解决问题的能力．设计整节课放手给学生，让他们交流讨论发言，很好地调动了学生学习的主动性，激发了学习的积极性，这也充分体现了新课标“以学生为主体”的思想．。
人教版数学高一必修3学案第一课时程序框图、顺序结构
第一课时程序框图、顺序结构(1)程序框图的图形符号有哪些？各自的名称和作用是什么？(2)算法的基本逻辑结构有哪些？(3)顺序结构是怎样定义的？[新知初探]1．程序框图(1)定义：程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形．(2)表示：在程序框图中，算法的一个步骤通常用一个或几个程序框的组合来表示；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．(3)常见的程序框及其功能：图形符号名称功能终端框(起止框) 表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框) 赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“是”或“Y”；不成立时标明“否”或“N”流程线连接程序框连接点连接程序框图的两部分2．顺序结构预习课本P6～9，思考并完成以下问题概念图示顺序结构是由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构[小试身手]1．判断下列命题是否正确．(正确的打“√”，错误的打“×”)(1)任何一个程序框图都必须有起止框()(2)输入框只能放在输出框之前()(3)判断框是唯一具有超过一个退出点的图形符号()解析：(1)正确，任何程序都必须有开始和结束，从而必须有起止框；(2)错误，输入、输出框可以用在算法中任何需要输入、输出的位置；(3)正确，判断框只有一个进入点，但一般有两个退出点，其他程序框只有一个进入点和一个退出点．答案：(1)√(2)×(3)√2．下列图形中表示处理框的是()解析：选B由处理框的定义知选B.3．在程序框图中，算法中间要处理数据或计算，可以分别写在不同的()A．处理框内B．判断框内C．输入、输出框内D．起、止框内解析：选A处理框表示的意义为赋值、执行计算语句、结果的传送，故选A，其他选项皆不正确．4．阅读如图所示的程序框图，输入a1＝3，a2＝4，则输出的结果是()A．12 B．7C．34 D．43解析：选A b＝a1·a2＝3×4＝12.故选A.对程序框的认识和理解[典例](1)下列说法正确的是()A．程序框图中的图形符号可以由个人来确定B.也可以用来执行计算语句C．输入框只能紧接在起始框之后D．长方形框是执行框，可用来对变量赋值，也可用来计算(2)任何一个算法都离不开的基本结构是()A．顺序结构B．条件分支结构C．输出结构D．三个都是[解析](1)程序框是由通用图形符号构成，并且有特殊含义，A不正确；菱形框是判断框，只能用来判断，所以B不正确；输入框可用在算法中任何需要输入的位置，所以C也不正确；由程序框的功能可知D项正确．(2)顺序结构是任何一个算法都离不开的基本结构．故选A.[答案](1)D(2)A程序框图的理解框图符合标准化，框内语言简练化，框间流程方向化．从上到下，从左到右，勿颠倒．起止框不可少，判断框一口进，两口出．顺序结构处处有．[活学活用]在程序框图中，表示判断框的图形符号的是()解析：选C四个选项中的程序框依次为处理框，输入、输出框，判断框和起止框．用顺序结构表示算法[典例]并画出程序框图．[解] 算法一：第一步，a ＝4，c ＝5. 第二步，计算R ＝22a . 第三步，计算h ＝c 2－R 2，S 1＝a 2.第四步，计算V ＝13S 1h .第五步，计算h ′＝c 2－a 24. 第六步，计算S ＝2ah ′. 第七步，输出S ，V . 程序框图如图所示：算法二：第一步，a ＝4，c ＝5. 第二步，S ＝2a c 2－a 24. 第三步，V ＝13a 2c 2－a 22. 第四步，输出S ，V . 程序框图如图所示：应用顺序结构表示算法的步骤(1)认真审题，理清题意，明确解决方法；(2)明确解题步骤；(3)数学语言描述算法，明确输入量、计算过程、输出量；(4)用程序框图表示算法过程．[活学活用]已知一个圆柱的底面半径为R，高为h，求圆柱的体积．设计一个解决该问题的算法，并画出相应的程序框图．解：算法如下：第一步，输入R，h.第二步，计算V＝πR2h.第三步，输出V.程序框图如图所示：顺序结构的读图问题[典例](1)框图①中x＝4的含义是什么？(2)框图②中y1＝x3＋2x＋3的含义是什么？(3)框图④中y2＝x3＋2x＋3的含义是什么？[解](1)框图①的含义是初始化变量，令x＝4.(2)框图②中y1＝x3＋2x＋3的含义：该框图是在执行①的前提下，即当x＝4时，计算x3＋2x＋3的值，并令y1等于这个值．(3)框图④中y2＝x3＋2x＋3的含义：该图框是在执行③的前提下，即当x＝－2时，计算x3＋2x＋3的值，并令y2等于这个值．对顺序结构程序框图的识读，首先弄明白程序框图中各程序框的功能，然后按流程线指引的方向从上到下(或从左到右)依次判断即可．[活学活用]1．根据如图所示的程序框图，若输入m的值是3，则输出的y的值是________．解析：若输入m的值是3，则p＝8，y＝8＋5＝13，故输出y的值为13.答案：132．已知在平面直角坐标系中有一个圆心在坐标原点，半径为c的圆，(a，b)为任一点，则如图所示的程序框图表示的算法的作用是________．解析：∵x＝a2＋b2表示点(a，b)到原点(0,0)的距离，∴该算法的功能是计算点(a，b)到原点的距离与圆的半径之差．答案：计算点(a，b)到原点的距离与圆的半径之差[层级一学业水平达标]1．下列关于程序框图的说法正确的是()A．一个程序框图包括表示相应操作的框、带箭头的流程线和必要的文字说明B．输入、输出框只能各有一个C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．在程序框图中，必须包含判断框解析：选A输入、输出框可以放在算法中任何需要输入、输出的位置，所以不一定各有一个，因此B选项是错误的；相对于自然语言，用程序框图描述算法的优点主要就是直观、形象，容易理解，在步骤表达上简单了许多，所以C选项是错误的；显然D选项是错误．2．在顺序结构中，一定不含有的程序框是()A．终端框B．输入、输出框C．处理框D．判断框解析：选D顺序结构中没有判断框．3．阅读程序框图：若输出结果为15，则①处的执行框内应填的是________．解析：先确定①处的执行框是给x赋值，然后倒着推，b＝15时，2a－3＝15，a＝9，当a＝9时，2x＋1＝9，x＝3.答案：x＝34．根据所给的程序框图，如图所示，输出的结果是________．解析：由X＝Y，得X＝2；由Y＝X，得Y＝2；由Z＝Y，得Z＝2.答案：2[层级二应试能力达标]1．算法共有三种逻辑结构，即顺序结构、条件结构和循环结构，下列说法正确的是() A．一个算法只含有一种逻辑结构B．一个算法最多可以包含两种逻辑结构C．一个算法必须含有上述三种逻辑结构D．一个算法可以同时含有上述三种逻辑结构解析：选D一个算法中含有哪种逻辑结构，主要看解决什么样的问题及解决问题的方法，顺序结构、条件结构和循环结构这三种逻辑结构在一个算法中可以同时出现．2．如图所示的程序框图，已知a1＝3，输出的结果为7，则a2的值是()A．9 B．10C．11 D．12解析：选C因为输出的结果为7，所以b＝7，又b＝b2，所以原b＝14，即a1＋a2＝14.又a1＝3，所以a2＝11.3．下列是流程图中的一部分，表示恰当的是()解析：选A B选项应该用处理框而非输入、输出框，C选项应该用输入、输出框而不是处理框，D选项应该在出口处标明“是”和“否”．4．阅读如图所示的程序框图，若输入x＝3，则输出y的值为()A．33 B．34C．40 D．45解析：选B x＝3，a＝2×32－1＝17，b＝a－15＝2，y＝ab＝17×2＝34，则输出y的值为34.5．如图的程序框图表示的算法的运行结果是________．解析：p＝9，∴S＝9(9－5)(9－6)(9－7)＝6 6.答案：6 66．已知点P(x0，y0)，直线l：x＋2y－3＝0，求点P到直线l的距离的一个算法程序框图如图所示，则在①处应填________．解析：应填上点到直线的距离公式．答案：d＝|x0＋2y0－3|57．如图是求长方体的体积和表面积的一个程序框图，补充完整，横线处应填______________________．解析：根据题意，长方体的长、宽、高应从键盘输入，故横线处应填写输入框.答案：8．利用梯形的面积公式计算上底为4，下底为6，面积为15的梯形的高．请设计出该问题的算法及程序框图．解：根据梯形的面积公式S＝12(a＋b)h，得h＝2Sa＋b，其中a是上底，b是下底，h是高，S是面积，只要令a＝4，b＝6，S＝15，代入公式即可．算法如下：第一步，输入梯形的两底a，b与面积S的值．第二步，计算h＝2Sa＋b.第三步，输出h.该算法的程序框图如图所示：9．如图所示的程序框图，根据该图和下列各小题的条件回答下面问题．(1)该程序框图解决的是一个什么问题？(2)当输入的x的值为0和4时，输出的值相等，问当输入的x的值为3时，输出的值为多大？(3)在(2)的条件下要想使输出的值最大，输入的x的值应为多大？解：(1)该程序框图解决的是求二次函数f(x)＝－x2＋mx的函数值的问题．(2)当输入的x的值为0和4时，输出的值相等，即f(0)＝f(4)．因为f(0)＝0，f(4)＝－16＋4m，所以－16＋4m＝0，所以m＝4，所以f(x)＝－x2＋4x.则f(3)＝－32＋4×3＝3，所以当输入的x的值为3时，输出的f(x)值为3.(3)因为f(x)＝－x2＋4x＝－(x－2)2＋4，当x＝2时，f(x)最大值＝4，所以要想使输出的值最大，输入的x的值应为2.第二课时条件结构预习课本P10～12，思考并完成以下问题(1)什么是条件结构？(2)条件结构有几种形式？[新知初探]1．条件结构算法的流程根据条件是否成立有不同的流向，处理上述过程的结构就是条件结构．2．条件结构的程序框图的两种形式及特征名称形式一形式二结构形式特征两个步骤A，B根据条件选择一个执行根据条件是否成立选择是否执行步骤A[小试身手]1．下列关于条件结构的说法中正确的是()A．条件结构的程序框图有一个入口和两个出口B．无论条件结构中的条件是否满足，都只能执行两条路径之一C．条件结构中的两条路径可以同时执行D．对于一个算法来说，判断框中的条件是唯一的解析：选B条件结构只能执行判断框中的两条路径之一．2．下列问题的算法宜用条件结构表示的是()A．求点P(－1,3)到直线3x－2y＋1＝0的距离B．由直角三角形的两条直角边求斜边C．解不等式ax＋b>0(a≠0)D．计算100个数的平均数解析：选C A、B、D只需顺序结构即可．3．根据如图所示的程序框图，使得当成绩不低于60分时，输出“及格”，当成绩低于60分时，输出“不及格”，则()A．框1中填“是”，框2中填“否”B．框1中填“否”，框2中填“是”C．框1中填“是”，框2中可填可不填D．框2中填“否”，框1中可填可不填解析：选A成绩不低于60分时输出“及格”，即x≥60时满足条件，故框1填“是”，框2填“否”．4．如图所给的程序框图描述的算法的运行结果是()A．－5B．5C．－1 D．－2解析：选A∵x＝－1<0，∴y＝3×(－1)－2＝－5.与条件结构有关的读图问题[典例](1)如图所示的程序框图，其功能是()A ．输入a ，b 的值，按从小到大的顺序输出它们的值B ．输入a ，b 的值，按从大到小的顺序输出它们的值C ．求a ，b 中的最大值D ．求a ，b 中的最小值(2)对任意非零实数a ，b ，若a ⊗b 的运算原理如程序框图所示，则3⊗2＝________.[解析] (1)取a ＝1，b ＝2知，该程序框图输出b ＝2，因此是求a ，b 中的最大值． (2)由于a ＝3，b ＝2， 则a ≤b 不成立， 则输出a ＋1b ＝3＋12＝2.[答案] (1)C (2)2条件结构读图的策略(1)理清所要实现的算法的结构特点和流程规则，分析其功能． (2)结合框图判断所要填入的内容或计算所要输出或输入的值．[活学活用]1．一个算法的程序框图如图所示，则该程序框图的功能是( ) A ．求a ，b ，c 三数中的最大数 B ．求a ，b ，c 三数中的最小数 C ．将a ，b ，c 按小到大排列 D ．将a ，b ，c 按从大到小排列解析：选B 经判断框中a >b 处理后a 是a ，b 中的较小者，经判断框a >c 处理后，a 是a ，c 中的较小者，结果输出a ，即a 是a ，b ，c 中的最小数．2．如图，函数f (x )＝2x ，g (x )＝x 2，若输入的x 值为3，则输出的h (x )的值为________．解析：由框图可知，当x ＝3时，f (3)＝23＝8，g (3)＝32＝9，∴f (3)＜g (3)，∴h (3)＝g (3)＝9，故输出的值为9.答案：9条件结构的算法与框图的设计[典例] 已知函数y ＝⎩⎨⎧1x，x >0，1x 2，x <0，设计一个算法的程序框图，计算输入x 的值，输出y 的值．[解] 根据题意，其自然语言算法如下： 第一步，输入x .第二步，判断x >0是否成立，若是，则输出y ＝1x ，结束算法；若不是，则判断x <0是否成立，若是，则输出y ＝1x2，结束算法；若不是，也结束算法．程序框图如图所示：设计条件结构框图的思路(1)先设计算法，再把算法步骤转化为框图的形式．(2)凡是先根据条件作出判断，再决定进行哪一个步骤的问题，在画算法框图时，都必须引入判断框，采用条件结构．(3)在画出条件结构的框图后，可通过检查各条件分支与已知描述情况是否对应来判断所画框图是否正确．[活学活用]设计程序框图，输入x 的值，求函数y ＝⎩⎪⎨⎪⎧x 2，x ≥0，－x 2，x <0的值．解：算法如下： 第一步，输入x 的值．第二步，判断x 的大小．若x ≥0，则y ＝x 2； 否则，y ＝－x 2. 第三步，输出y 的值． 程序框图如图：条件结构的实际应用[典例] 为了加强居民的节水意识，某市制定了以下生活用水收费标准：每户每月用水未超过7立方米时，每立方米收费1.0元，并加收每立方米0.2元的城市污水处理费；超过7立方米的部分，每立方米收费1.5元，并加收每立方米0.4元的城市污水处理费．设某户每月用水量为x 立方米，应缴纳水费y 元，请你设计一个输入用水量、输出应缴水费额的算法，画出程序框图．[解] y 与x 之间的函数关系式为y ＝⎩⎪⎨⎪⎧1.2x ，0≤x ≤7，1.9x －4.9，x >7.算法设计如下：第一步，输入每月用水量x (x ≥0)．第二步，判断输入的x 是否超过7，若x >7，则应缴纳水费y ＝1.9x －4.9；否则应缴纳水费y ＝1.2x .第三步，输出应缴水费y . 程序框图如图所示：设计程序框图解决实际问题的步骤(1)读懂题意，分析已知与未知的关系； (2)概括题意写出表达式； (3)设计算法步骤；(4)根据算法步骤画出程序框图．[活学活用]某居民区的物业部门每月向居民收取卫生费，计费方法如下：3人和3人以下的住户，每户收取5元；超过3人的住户，每超出1人加收1.2元．设计一个算法，根据输入的人数，计算应收取的卫生费，并画出程序框图．解：设费用用y (元)表示，人数用x 表示，则y ＝⎩⎪⎨⎪⎧5，x ≤3，5＋1.2(x －3)，x ＞3.算法如下： 第一步，输入x .第二步，若x ≤3，则y ＝5；否则执行第三步． 第三步，y ＝5＋1.2(x －3)． 第四步，输出y . 程序框图如图所示：[层级一 学业水平达标]1．如图是算法流程图的一部分，其算法的逻辑结构是( )A ．顺序结构B ．条件结构C ．判断结构D ．以上都不对解析：选B 此逻辑结构是条件结构． 2．给出以下四个问题：①输入一个数x ，输出它的相反数． ②求面积为6的正方形的周长． ③求三个数a ，b ，c 中的最大数．④求函数f (x )＝⎩⎪⎨⎪⎧x －1，x ≥0，x ＋2，x ＜0的函数值．其中不需要用条件结构来描述其算法的有( ) A ．1个 B ．2个 C ．3个D ．4个解析：选B 语句①不需要对x 进行判断，所以不需要用条件结构来描述算法；语句②不需要进行判断，不需要使用条件语句；语句③要比较两个数的大小，需要用到条件结构；语句④为分段函数，需要判断x 的取值范围，所以需要用到条件结构来描述算法．3．一个算法的程序框图如图所示，当输出的结果为8时，输入的x 的值为________．解析：由y ＝x 2－1＝8，得x ＝±3<5，而由y ＝2x 2＋2＝8，得x ＝±3<5，不合题意，故输入的x 的值为3或－3.答案：±34．如图所示的程序框图，输入x ＝2，则输出的结果是________．解析：通过程序框图可知本题是求函数y ＝⎩⎪⎨⎪⎧x ＋2，x ＞1，x ＋1，x ≤1的函数值，根据x ＝2可知y ＝2＋2＝2.答案：2[层级二 应试能力达标]1．给出一个如图所示的程序框图，若要使输入x 的值与输出y 的值相等，则这样的x 的值的个数是( )A ．1B ．2C ．3D ．4解析：选C 当x ≤2时，y ＝x 2＝x ，解得x 1＝0，x 2＝1；当2<x ≤5时，y ＝2x －3＝x ，解得x 3＝3；当x >5时，y ＝1x＝x ，解得x ＝±1(舍去)，故x 的值可以为0,1,3.2．程序框图如图所示，若输出的y ＝0，那么输入的x 为( )A ．－3,0B ．－3，－5C ．0，－5D ．－3,0，－5解析：选A 由框图知，当x ＝－3,0时，输出的y 值均为0. 3.某程序框图如图所示，现输入如下四个函数，则可以输出的函数是( )A ．f (x )＝x 2B ．f (x )＝1xC ．f (x )＝ln x ＋2x －6D ．f (x )＝x 3＋x解析：选D 由框图可知，当输入的函数f (x )为奇函数且存在零点时，才可输出f (x )，由选项可知，仅f (x )＝x 3＋x 同时满足这两个条件，故选D.4．已知函数y ＝⎩⎪⎨⎪⎧log 2x ，x ≥2，2－x ，x <2.图中表示的是给定x 的值，求其对应的函数值y 的程序框图①处应为( )A ．x <2?B ．x >2?C ．x ≠2?D ．x ＝2?解析：选A 框图中的①就是分段函数解析式两种形式的判断条件，故①应为x <2？，故选A.5.已知函数f (x )＝|x －3|，以下程序框图表示的是给定x 值，求其相应函数值的算法．请将该程序框图补充完整．其中①处应填________，②处应填________．解析：由f (x )＝|x －3|＝⎩⎪⎨⎪⎧x －3，x ≥3，3－x ，x <3及程序框图知，①处可填x <3？，②处应填y ＝x －3.答案：x <3？ y ＝x －36．如图所示的算法功能是________．解析：根据条件结构的定义，当a ≥b 时，输出a －b ；当a ＜b 时，输出b －a .故输出|b －a |.答案：计算|b －a |7．某铁路客运部门规定甲、乙两地之间旅客托运行李的费用为c ＝⎩⎪⎨⎪⎧0.53ω，ω≤50，50×0.53＋(ω－50)×0.85，ω>50，其中ω(单位：kg)为行李的质量．设计程序框图，输入行李质量，计算费用c (单位：元)．解：程序框图如下：8．用程序框图表示解方程ax＋b＝0(a，b为常数)的算法．解：算法设计如下：第一步，输入a，b的值．，输出第二步，判断a＝0是否成立，若成立，则执行第三步；若不成立，则令x＝－bax，结束算法．第三步，判断b＝0是否成立，若成立，则输出“方程的解为R”，结束算法；若不成立，则输出“无解”，结束算法．程序框图为：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
[A.基础达标]
1．下列图形符号属于处理框(执行框)的是()
解析：选D.处理框用矩形表示．
2．下列关于程序框图的说法正确的有()
①用程序框图表示算法直观、形象，容易理解；
②程序框图能清楚地展现算法的逻辑结构，也就是通常所说的一图胜万言；
③在程序框图中，起止框是任何流程图不可少的；
④输入和输出框可用在算法中任何需要输入、输出的位置．
A．1个B．2个
C．3个D．4个
解析：选D.由程序框图可知：①②③④都正确．
3．(2015·东营高一检测)给出下面的程序框图：
若输出的结果为2，则①处的执行框内应填的是()
A．x＝2 B．b＝2
C．x＝1 D．a＝5
解析：选C.∵b＝2，∴2＝a－3，即a＝5.
∴2x＋3＝5时，得x＝1.
4．(2015·广州高一检测)如图是一个算法的程序框图，已知a 1＝3，输出的b ＝7，则a 2等于( )
A ．9
B ．10
C ．11
D ．12
解析：选C.由题意知该算法是计算a 1＋a 22的值．
∴3＋a 22
＝7，得a 2＝11，故选C.
5.如图所示的程序框图，如果输入三个实数a ，b ，c ，要求输出这三个数中
最大的数，那么在空白的判断框中，应该填入下面四个选项中的( )
A ．c >x?
B ．x >c?
C ．c >b?
D ．b >c?
解析：选A.变量x 的作用是保留3个数中的最大值，所以第二个判断框内语句为“c >x ？”，满足“是”则交换两个变量的数值，输出x 的值后结束程序，满足“否”直接输出x 的值后结束程序，故选A.
6．如图所示程序框图表示的算法的运行结果是________．
解析：由题意P ＝5＋6＋7
2＝9，S ＝9×4×3×2
＝216＝6 6.
答案：6 6
7．写出如图所示程序框图的运行结果：S ＝________．
解析：S ＝24＋4
2＝2.5.
答案：2.5
8．(2015·海口高一检测)如图所示的程序框图，若a ＝5，则输出b ＝________．
解析：根据题意a ＝5，所以执行判断框后的“否”步骤，即b ＝a 2＋1，所以输出26. 答案：26
9．已知函数f (x )＝⎩⎪⎨⎪
⎧－x ＋1，x >0，0，x ＝0，x ＋3，x <0，请设计程序框图，要求输入自变量，输出函数值．
解：程序框图如图所示：
10．尺规作图，确定线段AB的一个5等分点，请你设计一个算法，并画出程序框图．
解：算法如下：
第一步，如图，从已知线段的左端点A出发，作一条射线AP；
第二步，在射线上任取一点C，得线段AC；
第三步，在射线上作线段CE＝AC；
第四步，在射线上作线段EF＝AC；
第五步，在射线上作线段FG＝AC；
第六步，在射线上作线段GD＝AC，那么线段AD＝5AC；
第七步，连接DB；
第八步，过C作BD的平行线，交线段AB于M，这样点M就是线段AB的一个5等分点．程序框图如图：
[B.能力提升]
1．广东中山市的士收费办法如下：不超过2公里收7元(即起步价7元)，超过2公里的里程每公里收2.6元，另每车次超过2公里收燃油附加费1元(不考虑其他因素)．相应收费系统的程序框图如图所示，则①处应填()
A．y＝7＋2.6x B．y＝8＋2.6x
C．y＝7＋2.6(x－2) D．y＝8＋2.6(x－2)
解析：选D.当x>2时，y＝7＋2.6(x－2)＋1＝8＋2.6(x－2)，
所以①处应填y＝8＋2.6(x－2)．
2．若f(x)＝x2，g(x)＝log2x，则如图所示的程序框图中，输入x＝0.25，输出h(x)＝()
A ．0.25
B ．2
C ．－2
D ．－0.25
解析：选C.h (x )取f (x )和g (x )中的较小者． g (0.25)＝log 20.25＝－2， f (0.25)＝0.252＝1
16
.
3．某算法的程序框图如图所示，则输出量y 与输入量x 满足的关系式为____________．
解析：当x >1时，有y ＝x －2，当x ≤1时，则有y ＝2x ，
所以有分段函数y ＝⎩⎪⎨⎪⎧2x ，x ≤1
x －2，x >1.
答案：y ＝⎩
⎪⎨⎪⎧2x ，x ≤1
x －2，x >1
4．定义运算a ⊗b ，运算原理如图所示，则式子4⊗1＋2⊗5的值等于________．
解析：a ⊗b ＝⎩⎪⎨⎪⎧a （b ＋1），a ≥b ，
a （
b －1），a ＜b ，
则4⊗1＋2⊗5＝4×(1＋1)＋2×(5－1)＝16. 答案：16
5．在新华书店里，某教辅材料每本售价14.80元，书店为促销，规定：如果顾客购买5本或5本以上，10本以下则按九折(即13.32元)出售；如果顾客购买10本或10本以上，则按八折(即11.84元)出售．请设计一个完成计费工作的程序框图．
解：程序框图：
6．(选做题)通常说一年有365天，它表示地球围绕太阳转一周所需要的时间，但事实并不是这样简单．根据天文资料，地球围绕太阳转一周所需要的精确时间是365.242 2天，称之为天文年．这个误差看似不大，却引起季节和日历之间难以预料的大变动．在历法上规定四年一闰，百年少一闰，每四百年又加一闰．如何判断某一年是不是闰年呢？请设计一个算法，解决这个问题，并用框图描述这个算法．
解：算法步骤如下： 第一步：输入年份y .
第二步：若y 能被4整除，则执行第三步，否则执行第六步．
第三步：若y能被100整除，则执行第四步，否则执行第五步．第四步：若y能被400整除，则执行第五步，否则执行第六步．第五步：输出“y是闰年”．
第六步：输出“y不是闰年”．
这个算法的框图为。
