汽车线控转向系统发展概况与典型布置形式

汽车线控转向系统发展概况与典型布置形式

汽车线控转向系统发展概况与典型布置形式汽车线控转向系统是指通过操作车辆转向控制器,通过线缆将转向指令传输到转向机构,从而实现对车辆转向的控制的一种系统。

该系统在车辆转向操作上有着重要的作用,能够提高驾驶员的操控性和舒适性。

下面将对汽车线控转向系统的发展概况和典型布置形式进行探讨。

1.发展概况:汽车线控转向系统的发展可以追溯到20世纪中叶,最初采用机械传动的方式进行转向控制。

然而,随着汽车工业的发展和技术的进步,线控转向系统开始采用电子化控制技术,这使得转向系统的可靠性、稳定性和精确性得到了显著提高。

随着电子技术和自动化技术的不断发展,现代汽车线控转向系统已经进化为一种集成了电子控制单元(ECU)、电动助力转向器和传感器的高度自动化系统。

同时,通过与其他辅助转向系统(如自动驾驶、车道保持辅助等)的联动,进一步提升了驾驶员的操控性和行驶安全性。

目前,汽车线控转向系统已经成为了现代汽车中必备的重要组成部分。

2.典型布置形式:典型的汽车线控转向系统通常包括以下几个关键组件:(1)转向控制器:驾驶员通过操纵转向盘来产生转向指令。

转向控制器通常由转向盘、方向盘传感器和信号处理单元组成,可以对驾驶员转向意图进行检测、处理和转化为电信号。

(2)电动助力转向器:电动助力转向器通过电动机的力量来辅助驾驶员进行转向操作。

该装置通常由电动机、齿轮传动机构和助力转向控制单元组成。

(3)传感器:传感器用于检测车辆当前的速度、方向和转动角度等参数,并将这些信息传输给电控单元进行处理。

常见的传感器包括转向角传感器、转向力矩传感器、方向指示器传感器等。

(4)电控单元:电控单元是整个系统的核心部件,负责接收和处理来自转向控制器和传感器的信号,以及控制电动助力转向系统的工作状态。

电控单元通常由微处理器、控制算法和输出驱动电路等组成。

(5)转向机构:转向机构是将驾驶员转向指令转化为车辆实际转向的装置,通常由转向齿条、齿轮、连杆和转向臂等组成。

汽车转向系统工作原理

汽车转向系统工作原理

汽车转向系统工作原理
汽车转向系统是车辆行驶中至关重要的一部分,它的工作原理可以分为以下几个步骤:
1. 转向传感器:在车辆转向系统中,转向传感器起到了关键作用。

它通过感知司机的转向动作并将其转化为电信号,传递给转向控制单元。

2. 转向控制单元:转向控制单元接收到来自转向传感器的电信号后,会计算出车辆应该进行的转向角度,并将这个角度信号传递给转向执行器。

3. 转向执行器:转向执行器根据转向控制单元传递的信号来完成具体的转向动作。

在大多数汽车中,转向执行器通常是液压助力转向系统或电动助力转向系统。

4. 液压助力转向系统:在液压助力转向系统中,转向执行器包括一个液压泵、液压缸和减压阀等组件。

当转向控制单元传递转向角度信号后,液压泵会产生压力,使液压缸工作,然后通过减压阀将液压力传递给转向系统,从而实现对车轮的转向。

5. 电动助力转向系统:在电动助力转向系统中,转向执行器由一个电机和一个转向齿轮组成。

当转向控制单元传递转向角度信号后,电机会根据信号的大小和方向来转动转向齿轮,从而实现对车轮的转向。

总的来说,汽车转向系统的工作原理是将司机的转向动作通过
转向传感器转化为电信号,然后由转向控制单元计算转向角度,并通过转向执行器实现对车轮的转向。

不同的转向执行器可以是液压助力转向系统或电动助力转向系统,它们分别通过液压力或电力来帮助实现转向动作。

汽车转向系统分类

汽车转向系统分类

汽车转向系统是车辆的一个重要组成部分,它用于控制车辆的方向,使车辆能够转弯、保持稳定性以及响应驾驶员的指令。

汽车转向系统可以根据其工作原理和构造方式进行分类。

以下是一些常见的汽车转向系统分类:
机械转向系统:机械转向系统是汽车转向系统的传统形式。

它包括一个转向轴、转向杆、转向连杆和转向齿轮等机械部件。

机械转向系统通过机械连接将驾驶员的转向输入转化为前轮的转向动作。

这种系统常见于早期的汽车,如老式卡车和一些经济型车型。

液压助力转向系统:液压助力转向系统使用液压泵和液压缸来辅助驾驶员进行转向。

液压助力转向系统通过液压压力来减轻驾驶员在转向时的努力,使转向更轻松。

这种系统广泛应用于大多数现代轿车和卡车。

电动助力转向系统(EPS):电动助力转向系统使用电动马达来提供转向助力。

它与车辆的电子控制系统相连,可以根据车速、驾驶条件和驾驶员的输入来调整转向助力级别。

EPS系统通常更为节能且可以提供更多的定制化选项,因此在现代汽车中越来越常见。

四轮转向系统:四轮转向系统可以进一步分为四种类型,分别是前轮转向、后轮转向、四轮同向转向和四轮逆向转向。

这些系统允许前轮和/或后轮在转向时以不同的方式运动,以提供更好的操控性和稳定性。

自动驾驶系统:自动驾驶车辆通常配备了高级的电子和传感器系统,以便自主进行转向和操控。

这些系统可以根据车辆的环境感知和导航信息来自主进行转向,而无需驾驶员的干预。

这些是汽车转向系统的一些常见分类,汽车制造商在不同的车型中可能会选择不同类型的转向系统,以满足性能、经济性和驾驶体验等要求。

简述汽车转向系统的工作原理

简述汽车转向系统的工作原理

简述汽车转向系统的工作原理一、引言汽车转向系统是汽车的重要组成部分之一,它负责控制车辆的方向,使车辆能够按照驾驶员的意愿行驶。

本文将详细介绍汽车转向系统的工作原理。

二、汽车转向系统的组成部分汽车转向系统主要由以下几个部分组成:1. 转向盘:驾驶员通过转动转向盘来控制车辆的方向。

2. 转向柱:将转向盘上的旋转运动传递给转向齿轮。

3. 转向齿轮:将驾驶员通过转向柱传递过来的旋转运动,变为左右方向的运动。

4. 驱动轴:将左右方向的运动传递给前轮或后轮。

5. 车轮:根据驱动轴传递过来的力量,控制车辆行进方向。

三、液压式汽车转向系统工作原理液压式汽车转向系统是目前应用最广泛的一种。

它主要由以下几个部分组成:1. 动力源:通常是发动机带动液压泵工作,产生高压油液。

2. 油箱:存储液压油液。

3. 液压泵:将动力源产生的高压油液推送到转向器中。

4. 转向器:将高压油液转换为力矩,控制车辆的方向。

5. 液压缸:接收转向器传来的力矩,将其转化为车轮的左右方向运动。

6. 液压管路:连接以上各部分,传递高压油液。

具体工作原理如下:1. 驾驶员通过转动转向盘,让转向柱旋转。

2. 转向柱带动转向齿轮旋转,使得液压泵开始工作。

3. 液压泵产生高压油液,并将其推送到转向器中。

4. 转向器接收到高压油液后,将其转换为力矩,并传递给液压缸。

5. 液压缸接收到力矩后,将其转化为车轮的左右方向运动,从而改变车辆行进方向。

6. 当驾驶员停止操作时,液体回流至油箱中。

四、电动式汽车转向系统工作原理电动式汽车转向系统是近年来新兴的一种转向系统,它主要由以下几个部分组成:1. 电机:产生动力,控制车辆的方向。

2. 电池:为电机提供能量。

3. 控制器:控制电机的运转。

4. 方向盘角度传感器:检测驾驶员对方向盘的旋转角度。

5. 电动助力转向器:接收控制器的指令,将其转化为力矩,控制车辆的方向。

具体工作原理如下:1. 驾驶员通过转动转向盘,让方向盘角度传感器检测到旋转角度,并将其传递给控制器。

汽车转向系统工作原理

汽车转向系统工作原理

汽车转向系统工作原理
汽车转向系统是一种用于控制车辆转向方向的系统。

它的工作原理可以简单地描述为以下几个步骤:
1. 方向盘输入:驾驶员通过方向盘输入转向指令。

当驾驶员向左或向右转动方向盘时,转向系统接收到这个输入信号。

2. 增力器:转向系统中的增力器有时也被称为助力器。

它的作用是增加驾驶员在方向盘上的输入力量,使转向更加轻便。

增力器通常使用了液压、电动或电子助力机构。

3. 传动装置:增力器将驾驶员的输入力量传递给车辆转向装置。

传动装置可以是机械的、液压的或电动的,具体取决于汽车的类型和制造商。

4. 轮轴和悬挂系统:转向装置将驾驶员的输入力量转化为操纵车辆转向的力矩。

它通过轮轴和悬挂系统传递这个力矩,使车辆的前轮按照驾驶员的指令进行转向。

5. 前轮转向:当转向装置施加力矩时,车辆的前轮会发生转动。

具体的转向方式和角度取决于转向系统的设计和车辆的悬挂结构。

总的来说,汽车转向系统的工作原理是通过驾驶员的方向盘输入,借助增力器和传动装置将驾驶员的输入力量转化为车辆的转向力矩,然后通过轮轴和悬挂系统将这个力矩传递给车辆的前轮,实现车辆的转向控制。

汽车动力转向系统结构组成

汽车动力转向系统结构组成

汽车动力转向系统结构组成汽车动力转向系统是汽车的重要组成部分,它负责将驾驶员的转向指令转化为车辆的转向动作。

动力转向系统的结构组成主要包括转向装置、转向机构和转向控制系统。

一、转向装置转向装置是动力转向系统的核心部分,它位于汽车前轴的中央位置,连接着转向机构和转向控制系统。

转向装置主要由转向齿轮、转向柱、转向轴和转向齿圈等组成。

1.转向齿轮:转向齿轮是转向装置的主要传动部分,它与转向柱相连,通过转向轴传递转向力。

转向齿轮的设计和精度直接影响着转向系统的灵敏度和稳定性。

2.转向柱:转向柱是连接驾驶员和转向齿轮的部件,它负责将驾驶员的转向指令传递给转向齿轮。

转向柱通常由钢材制成,具有足够的强度和刚度。

3.转向轴:转向轴是转向装置的支撑部分,它负责将转向力传递给转向齿轮。

转向轴通常由合金钢制成,具有足够的强度和耐磨性。

4.转向齿圈:转向齿圈是转向装置的定位部分,它固定在转向齿轮上,用于传递转向力并实现转向动作。

转向齿圈通常由高强度的合金钢制成。

二、转向机构转向机构是汽车动力转向系统中的重要组成部分,它负责将转向装置传递过来的转向动力转化为车轮的转向动作。

转向机构主要由转向节、转向杆和转向臂等组成。

1.转向节:转向节是转向机构的核心部分,它位于汽车前轮的轮毂处,通过转向杆连接转向臂和车轮。

转向节的设计和精度直接影响着转向系统的灵敏度和稳定性。

2.转向杆:转向杆是连接转向节和转向臂的部件,它负责将转向动力传递给车轮。

转向杆通常由高强度的合金钢制成,具有足够的强度和耐磨性。

3.转向臂:转向臂是转向机构的支撑部分,它固定在转向节上,用于传递转向动力并实现车轮的转向动作。

转向臂通常由高强度的铸铁制成。

三、转向控制系统转向控制系统是汽车动力转向系统中的关键部分,它负责控制转向装置和转向机构的工作。

转向控制系统主要由转向传感器、转向助力装置和转向控制单元等组成。

1.转向传感器:转向传感器是转向控制系统的感知部分,它通过感知驾驶员的转向动作和车辆的转向状态,将信号传递给转向控制单元。

2024年汽车线控转向系统市场环境分析

2024年汽车线控转向系统市场环境分析

2024年汽车线控转向系统市场环境分析1. 概述汽车线控转向系统是一种先进的汽车控制技术,通过电子控制单元(ECU)与传感器、执行器等组件配合,实现对汽车转向系统的精确控制。

本文将对汽车线控转向系统的市场环境进行分析,包括市场规模、竞争格局、驱动因素等方面。

2. 市场规模汽车线控转向系统市场在过去几年呈现稳定增长的态势。

据市场调研数据显示,2019年全球汽车线控转向系统市场规模达到XX亿美元,预计在未来五年内每年将以X%的年均复合增长率增长。

3. 竞争格局目前,全球汽车线控转向系统市场上主要有几家具有技术实力和市场份额的龙头企业,包括公司A、公司B、公司C等。

这些企业通过不断提升产品性能和技术创新,占据着市场的主导地位。

此外,新兴的技术公司也在逐渐崛起,通过与汽车制造商合作,提供定制化的线控转向系统解决方案。

这些技术公司的加入使竞争进一步加剧,市场竞争格局变得更加多元化。

4. 驱动因素4.1 技术进步随着汽车行业的快速发展,对于汽车的安全性能和驾驶体验要求也越来越高。

汽车线控转向系统作为驾驶辅助系统的重要部分,其技术进步对市场需求的推动作用不可忽视。

不断提升的电子控制技术、传感器技术和执行器技术为汽车线控转向系统的发展提供了技术支持。

4.2 安全要求汽车行业的安全意识日益增强,对于驾驶安全的要求也越来越高。

汽车线控转向系统可以通过精确控制汽车的转向角度和力度,提高驾驶稳定性和操控性,从而减少交通事故的发生。

这种趋势将进一步推动汽车线控转向系统市场的发展。

4.3 智能驾驶技术发展智能驾驶技术作为未来汽车发展的重要趋势,对于汽车线控转向系统提出了更高的要求。

智能驾驶需要汽车具备更高级的自动化驾驶能力,而线控转向系统作为驾驶辅助系统的核心组成部分,将承担更多的功能和责任。

因此,随着智能驾驶技术的发展,汽车线控转向系统市场将迎来新的机遇和挑战。

5. 发展趋势5.1 电动化趋势随着电动汽车行业的快速发展,汽车线控转向系统市场也将受益于电动化趋势。

汽车主动转向系统的控制方法研究

汽车主动转向系统的控制方法研究

汽车主动转向系统的控制方法研究随着科技的不断进步和汽车产业的快速发展,汽车主动转向系统在现代汽车中的应用越来越广泛。

汽车主动转向系统是指通过操控车辆的转向角度和方向,使汽车能够更加灵活、安全地行驶。

本文将探讨汽车主动转向系统的控制方法。

一、传统的汽车转向控制方法在传统的汽车转向控制方法中,主要通过操纵方向盘来实现车辆的转向。

驾驶员通过手动操作方向盘,将所需的转向信号传递给前轮,使车辆朝着所希望的方向行驶。

这种传统的转向控制方法简单直接,容易理解和掌握,但在某些情况下存在一定的局限性。

首先,在高速行驶时,操纵方向盘需要较大的力量,造成驾驶员的疲劳和不便。

而且,由于力量的大小难以准确掌握,容易造成方向的过度或不足,从而影响驾驶安全。

另外,在紧急情况下,驾驶员的反应速度和操作能力有限,往往无法做出及时有效的转向动作。

特别是在突发的迎面前方障碍物或弯道等情况下,驾驶员常常无法及时采取正确的转向动作,导致事故发生。

二、主动转向系统的控制方法为了克服传统的转向控制方法存在的问题,汽车工程师们提出了主动转向系统的概念。

主动转向系统是指通过电子控制单元(ECU),以及传感器和执行器的配合,实现车辆的自动转向控制。

主动转向系统可以在驾驶员的主观意愿的基础上,对转向动作进行一定程度的补正和辅助。

它的工作原理是通过传感器感知车辆的运动状态和周围环境,并将这些信息传递给ECU。

ECU根据这些信息,控制车辆的转向系统,以实现车辆的稳定、精确的转向控制。

在主动转向系统中,常用的控制方法包括模糊控制、神经网络控制和遗传算法控制等。

模糊控制是一种基于模糊逻辑的控制方法,它将输入信号的模糊度量化为模糊集合,并通过模糊推理和规则库,得到相应的输出信号。

神经网络控制是基于神经网络的控制方法,通过学习和训练神经网络的权值和阈值,实现车辆的转向控制。

遗传算法控制是一种基于生物进化思想的控制方法,通过模拟自然选择和遗传操作,不断优化控制策略和参数,以达到最优的转向效果。

汽车转向系的工作原理及故障分析

汽车转向系的工作原理及故障分析

汽车转向系的工作原理及故障分析汽车转向系统是汽车上非常重要的部分,它直接影响到汽车的转向稳定性和安全性。

在汽车行驶中,转向系统负责将司机的方向盘操控指令传递给车辆的轮胎,使车辆能够按照司机的要求进行转向。

本文将从汽车转向系统的工作原理和常见故障进行分析和介绍。

一、汽车转向系统的工作原理汽车转向系统的主要构成部分包括转向盘、转向齿轮、转向连杆、转向机构、转向臂、转向节和机械传动装置等组件。

转向系统的工作原理是将转向盘的操作指令传递给车辆的轮胎,实现车辆的转向。

当司机转动转向盘时,车辆的转向盘会通过转向齿轮和转向连杆传递转向指令给转向机构。

转向机构是汽车转向系统的核心组件,它通过转向臂和转向节将转向指令传递给左右前轮。

当转向机构接收到转向指令后,它会通过机械传动装置将指令传递给轮胎,使汽车朝着司机所期望的方向转向。

汽车转向系统的工作原理在实际应用中非常可靠,司机只需简单地操作转向盘,就能够方便地控制车辆的转向。

如果汽车转向系统出现故障,就可能会影响到车辆的转向稳定性和安全性。

二、汽车转向系统的常见故障分析1. 转向盘出现松动转向盘松动是一种比较常见的转向系统故障。

当转向盘出现松动时,就会导致司机在操控车辆的转向时感觉不到稳定,甚至会出现方向盘晃动的情况。

转向盘松动的原因可能是转向机构的螺栓松动或者转向齿轮磨损等。

解决方法:首先需要检查转向机构的螺栓是否松动,如果螺栓松动,需要进行紧固处理;如果转向齿轮磨损,就需要更换新的转向齿轮。

2. 方向盘回正不灵活方向盘回正不灵活是另一种常见的转向系统故障。

当司机驾驶车辆转向后放开方向盘时,如果方向盘不能自动回正,就会导致车辆转向后无法保持直线行驶。

方向盘回正不灵活的原因可能是转向机构的机械传动装置出现故障或者转向臂与转向齿轮之间存在摩擦等问题。

解决方法:需要检查转向机构的机械传动装置和转向臂与转向齿轮之间的摩擦情况,如果存在故障就需要进行修理或更换相关部件。

3. 转向系统出现异响转向系统出现异响是一种比较严重的故障,可能会导致车辆行驶时产生异常的噪音,还会影响到车辆的转向稳定性。

汽车转向系统的工作原理

汽车转向系统的工作原理

汽车转向系统的工作原理
汽车转向系统的工作原理是通过将驾驶员的转向指令传递给车辆的转向机构,从而实现车辆的方向控制。

具体工作原理如下:
1. 转向机构:汽车转向系统通常由转向柱、齿条和齿轮等组成。

转向柱连接驾驶员操作的方向盘和齿条,而齿条与齿轮相连。

当驾驶员转动方向盘时,通过转向柱和齿条的联动,齿轮就会改变方向。

2. 动力助力系统:为了减轻驾驶员的操作力,现代汽车通常配备了动力助力系统。

动力助力系统可以通过压力油液或电机的力量来提供额外的转向力量,使得转向更加轻松。

其中最常见的是液压助力转向系统和电动助力转向系统。

- 液压助力转向系统:该系统由液压助力泵、助力缸和助力
加力器等组成。

当驾驶员转动方向盘时,液压助力泵会产生液压力,将液压油送至助力缸,从而施加额外的力量来帮助转向。

- 电动助力转向系统:该系统使用电动机代替了传统的液压
助力泵。

电动助力转向系统通过感应驾驶员的转向力度和转向角度,由电脑控制电动机的输出力量,实现对转向力的补偿。

3. 转向角传感器:为了确保车辆能够准确地响应驾驶员的转向指令,转向系统通常还配备了角度传感器。

转向角传感器可以实时监测车辆转向角度,并将数据传输给电脑控制单元,以便控制转向力的输出。

4. 电脑控制单元:作为转向系统的核心,电脑控制单元负责接收并处理来自转向角传感器和驾驶员操作的数据。

根据传感器的反馈信息,电脑控制单元计算出所需的转向力量,并通过控制助力系统的工作来实现转向控制。

综上所述,汽车转向系统主要依靠转向机构、动力助力系统、转向角传感器和电脑控制单元等组件的相互配合,将驾驶员的转向指令转化为车辆的方向控制。

转向系统的组成和作用

转向系统的组成和作用

转向系统的组成和作用转向系统是车辆安全性能非常重要的一个组成部分,它是整个汽车前轮转向的控制系统,目的是使汽车按照驾驶员的指令行驶,这样就可以确保车辆行驶时的安全和稳定性。

现今的汽车转向系统已经发展到了十分先进的阶段,大大提高了汽车行驶的安全和舒适性。

下面我们来详细介绍转向系统的组成和作用。

一、组成1. 转向轴:转向轴是汽车转向系统中最基础的元器件,通常由轮辋、齿轮箱、万向节组成。

车辆转弯时,在转向轴的作用下,前轮会朝着转弯方向转动,这样就能使整个车身顺畅地向左或右拐弯。

2. 转向机构:转向机构是转向系统的核心部件,它将方向盘的转动转换成前轮的转向,包括传动机构和减震装置。

传动机构主要由齿轮、连接杆、齿轮齿和销轴等组成,通过方向盘的转动使齿轮箱转动,从而使前轮朝着转弯方向转动;而减震装置的主要作用是减少汽车行驶时颠簸的影响,提高行驶的舒适性。

3. 方向盘:方向盘是转向系统中的控制器,主要由方向盘轮毂、转向机构和方向盘杆组成。

驾驶员通过方向盘的转动,控制前轮的转向角度,使汽车按照其指令行驶。

4. 前轮悬挂系统:前轮悬挂系统是转向系统中必不可少的一个部件,由车轮,悬挂弹簧,减震器和悬挂支架组成。

它的主要作用是保证汽车在行驶过程中能够顺畅运行,并减少汽车行驶时的震动和颠簸,从而提高驾驶员的驾驶体验和行车安全性。

二、作用1. 实现转向:转向系统的最主要作用就是实现车辆的转向动作,使前轮按照驾驶员的指令朝着指定的方向转动,从而使汽车能够进行左右转弯、掉头等操作。

2. 提高行驶稳定性:转向系统的另一个重要作用就是提高汽车行驶的稳定性。

车辆在行驶过程中,如果转向系统的性能不好,就会造成前轮出现漂移、失控等现象,严重影响驾驶员的驾驶安全。

而优秀的转向系统可以帮助车辆保持行驶稳定,轻轻松松地应对各种路况。

3. 提高驾驶舒适度:转向系统的另一个作用就是提高驾驶员的驾驶舒适度。

在汽车行驶过程中,如果方向盘操作难度较大,或者前轮转向不够灵活,驾驶员就会感到非常疲惫与不适。

转向系统

转向系统

发展趋势
发展趋势
改革开放以来,中国汽车工业发展迅猛。作为汽车关键部件之一的转向系统也得到了相应的发展,基本已形 成了专业化、系列化生产的局面。有资料显示,国外有很多国家的转向器厂,都已发展成大规模生产的专业厂, 年产超过百万台,垄断了转向器的生产,并且销售点遍布了全世界。
现代汽车转向装置的使用动态
转弯不足
转向不足转弯时转向不足表现为:在汽车转弯时的转动量不够。其原因是:转向摇臂装在摇臂轴上的位置不 当;转向角限位螺栓调整过长;前轴前后窜动;循环球或转向器扇形齿与蜗杆盒装配位置不妥。
前轮调整
前轮最大偏转角(转向角)的大小,影响到汽车转弯时的转向半径(亦称通过半径),偏转角越大,转向半 径越小,汽车的机动性越强。
低成本、低油耗、大批量专业化生产
随着国际经济形势的恶化,石油危机造成经济衰退,汽车生产愈来愈重视经济性,因此,要设计低成本、低 油耗的汽车和低成本、合理化生产线,尽量实现大批量专业化生产。对零部件生产,特别是转向器的生产,更表 现突出。
汽车转向器装置的电脑化
汽车的转向器装置,必定是以电脑化为唯一的发展途径。
构造原理
机械
动力
机械
机械转向系统以驾驶员的体力作为转向能源,其中所有传力件都是机械的。机械转向系由转向操纵机构、转 向器和转向传动机构三大部分组成。
图1所示为机械转向系的组成和布置示意图。当汽车转向时,驾驶员对转向盘1施加一个转向力矩。该力矩通 过转向轴2、转向万向节3和转向传动轴4输入转向器5。经转向器放大后的力矩和减速后的运动传到转向摇臂6, 再经过转向直拉杆7传给固定于左转向节9上的转向节臂8,使左转向节和它所支承的左转向轮偏转。为使右转向 节13及其支承的右转向轮随之偏转相应角度,还设置了转向梯形。转向梯形由固定在左、右转向节上的梯形臂10、 12和两端与梯形臂作球铰链连接的转向横拉杆11组成。

转向控制系统实训报告

转向控制系统实训报告

一、实训背景随着汽车工业的快速发展,转向控制系统作为汽车安全行驶的重要组成部分,其性能和可靠性日益受到重视。

为了更好地理解转向控制系统的原理和操作方法,我们开展了转向控制系统实训。

本次实训旨在通过实际操作,掌握转向控制系统的构造、工作原理、故障诊断及维修方法。

二、实训目的1. 理解转向控制系统的基本结构和工作原理。

2. 掌握转向控制系统的操作方法和故障诊断技巧。

3. 提高动手能力和实际操作技能。

4. 培养团队协作和沟通能力。

三、实训内容1. 转向控制系统概述转向控制系统主要包括转向器、转向助力装置、转向拉杆、转向轴、转向节等部件。

其作用是将驾驶员的转向意图转化为车轮的转向动作,确保车辆行驶的稳定性和安全性。

2. 转向器结构及工作原理转向器是转向控制系统的核心部件,其作用是将驾驶员的转向操作转换为车轮的转向动作。

本次实训主要讲解了转向器的结构、工作原理及常见故障。

3. 转向助力装置转向助力装置是转向控制系统的重要组成部分,其主要作用是减轻驾驶员的转向力。

实训中,我们了解了转向助力装置的类型、工作原理及故障诊断方法。

4. 转向拉杆、转向轴及转向节转向拉杆、转向轴及转向节是转向控制系统的关键部件,它们负责将转向器的转动传递到车轮。

实训中,我们学习了这些部件的结构、工作原理及故障诊断方法。

5. 转向控制系统的故障诊断与维修在实训过程中,我们通过实际操作,掌握了转向控制系统的故障诊断与维修方法。

主要包括以下步骤:(1)检查转向拉杆、转向轴及转向节等部件是否存在松动、变形等情况;(2)检查转向助力装置是否正常工作;(3)检查转向器是否存在故障;(4)根据故障现象,进行相应的维修处理。

四、实训总结1. 通过本次实训,我们深入了解了转向控制系统的基本结构和工作原理,掌握了转向控制系统的操作方法和故障诊断技巧。

2. 实训过程中,我们学会了如何使用各种工具和设备,提高了动手能力和实际操作技能。

3. 在团队协作方面,我们学会了如何与他人沟通、协作,共同完成实训任务。

汽车转向系统的工作原理

汽车转向系统的工作原理

汽车转向系统的工作原理一、引言汽车转向系统是汽车的重要组成部分之一,其主要作用是控制汽车的方向和转向。

在驾驶过程中,当驾驶员通过方向盘发出指令时,转向系统会将指令传递到轮胎上,从而改变汽车的行进方向。

本文将详细介绍汽车转向系统的工作原理。

二、汽车转向系统的组成部分1. 方向盘方向盘是驾驶员控制汽车行进方向的手动装置。

它通常由一个圆形或半圆形的轮子和一根与之相连的柄杆组成。

当驾驶员旋转方向盘时,柄杆会传递旋转力到转向机构。

2. 转向机构转向机构是连接方向盘和轮胎之间的中间件。

它包括了齿轮、齿条、球头等零部件。

当驾驶员旋转方向盘时,齿轮会带动齿条进行移动,从而将力量传递到轮胎上。

3. 动力助力装置动力助力装置是为了增加操纵方便性而设计的装置。

它可以使得操纵力度更小,更加轻松。

动力助力装置通常分为液压式和电动式两种。

4. 车轮和轮胎车轮和轮胎是转向系统中最重要的组成部分。

它们接触地面,承受着汽车的重量和行驶过程中产生的各种力量。

当驾驶员旋转方向盘时,转向机构会将指令传递到车轮上,从而改变汽车的行进方向。

三、汽车转向系统的工作原理1. 机械式转向系统在机械式转向系统中,驾驶员通过方向盘发出指令后,柄杆会传递旋转力到齿轮上。

齿轮会带动齿条进行移动,从而将力量传递到球头上。

球头连接着前悬架和车轮,当球头移动时,它会改变车轮的角度,从而使汽车改变行进方向。

2. 液压式助力转向系统液压式助力转向系统是在机械式基础上增加了一个液压泵和一个液压缸来实现方便操纵的装置。

当驾驶员旋转方向盘时,泵会产生液压压力,从而使得液压缸活塞移动。

液压缸连接着齿轮,当活塞移动时,它会增加齿轮的转动力量,从而使得汽车更容易改变行进方向。

3. 电动式助力转向系统电动式助力转向系统是在机械式基础上增加了一个电机和一个控制器来实现方便操纵的装置。

当驾驶员旋转方向盘时,控制器会检测到信号后发出指令给电机。

电机会产生扭矩,从而帮助驾驶员更轻松地旋转方向盘。

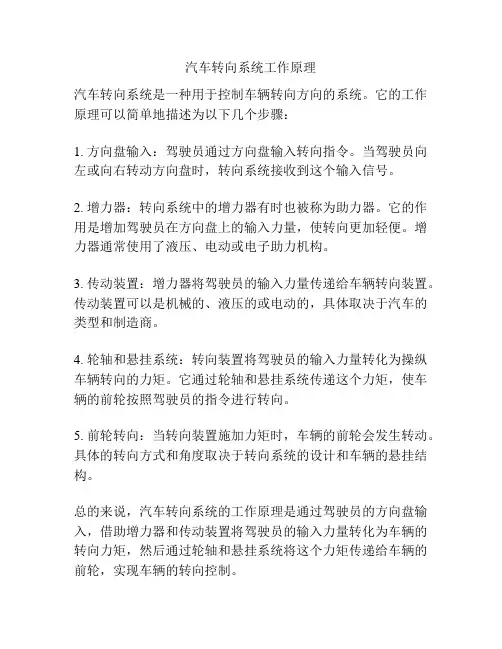

转向系统工作原理

转向系统工作原理

转向系统工作原理
转向系统是一种用于控制汽车方向的系统,它能够将驾驶员的转向指令转化为车辆的转向动作。

转向系统的工作原理可以简单描述为以下几个步骤:
1. 转向指令传递:当驾驶员转动方向盘时,转向指令通过转向柱传达给转向系统。

转向柱是一根连接方向盘和转向系统的杆,它将驾驶员施加在方向盘上的力或扭矩传输给转向系统。

2. 助力转向:在许多现代汽车中,转向系统通常配备有助力转向装置,以减小驾驶员转动方向盘所需的力量。

助力转向装置通常包括液压助力装置和电动助力装置。

液压助力装置利用液压系统提供增加的力量,而电动助力装置则利用电动机辅助转动方向盘。

3. 转向机构:转向机构是转向系统中的关键部件,它负责将转向指令转化为车辆的转向动作。

常见的转向机构包括齿轮齿条机构和蜗杆蜗轮机构。

通过转向机构,转动方向盘的力或扭矩被传递给车轮,使车辆发生转向。

4. 前轮转向:转向机构通过连接悬挂系统和车轮,使车轮发生转向。

在前轮转向时,转向机构会使左右车轮产生不同的转向角度,从而使车辆完成曲线行驶或转弯动作。

5. 角度传感器:为了确保转向系统的准确性和安全性,角度传感器通常安装在转向柱上,用于监测方向盘的转角,并将转角信息传递给转向系统。

转向系统可以根据这些信息进行相应的
调整和控制。

综上所述,转向系统通过转换驾驶员的转向指令,利用助力转向装置和转向机构,实现了车辆的转向动作。

在整个过程中,角度传感器起到了监测和反馈的作用,保证了转向系统的准确性和安全性。

汽车转向系统ppt课件

汽车转向系统ppt课件

06
总结与展望
课程总结回顾
转向系统基本概念
转向系统类型与特点
介绍了汽车转向系统的定义、作用及基本 组成。
详细阐述了机械转向系统、液压助力转向 系统、电动助力转向系统等不同类型的转 向系统的结构、工作原理及特点。
转向系统性能评价
转向系统故障诊断与排除
讲解了转向系统性能评价的主要指标,如 转向轻便性、转向灵敏性、转向稳定性等 ,以及相应的评价方法。
评价指标
常用指标包括横摆角速度增益、侧向加速度增益、方向盘转角速度增益 等。
转向稳定性评价方法及指标
转向稳定性定义
指汽车转向时,车辆保持稳定行驶的能力。
评价方法
通过测量车辆转向时的横摆角速度波动、侧向位移波动等稳定性参 数,以及驾驶员输入的方向盘转角波动等参数,计算转向稳定性指 标。
评价指标
常用指标包括横摆角速度标准差、侧向位移标准差、方向盘转角标准 差等。
优势
03
04
05
改善了车辆的操控性能 ,使驾驶员能够更准确 地控制车辆的行驶轨迹 。
提高了车辆的稳定性, 减少了在高速行驶或紧 急情况下的失控风险。
增强了车辆的主动安全 性,有助于减少交通事 故的发生。
其他新型转向技术简介
后轮转向技术
通过在后轮上增加转向机构,实现前后轮的协同转向。它可以提高车辆的灵活性和稳定性 ,尤其适用于大型车辆和SUV等车型。
优势
03
04
05
提高了转向的灵活性和 精确性,使驾驶员能够 更轻松地操控车辆。
减少了机械连接部件, 降低了故障率和维护成 本。
便于实现与自动驾驶技 术的集成,为未来智能 驾驶发展奠定基础。
主动前轮转向技术原理及优势分析
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
电子控制动力转向系统根据转向动力源不同可分为液压式电子控制动力转 向系统(Electro Hydraulic Power Steering,简称为EHPS)和电动式电子控 制动力转向系统(Electrical Power Steering,简称EPS)。
液压式电子控制动力转向系统EHPS是在传统的液压动力转向系统的基础上增 设了控制液体流量的电磁阀、车速传感器和电子控制单元等形成的。 电动式电子控制动力转向系统EPS是在传统的机械式转向系统的基础上,利用 直流电动机作为动力源,电子控制单元根据转向参数和车速等信号,控制电动 机转矩的大小和转动方向。电动机的转矩由电磁离合器通过减速机构减速增矩 后,加在汽车的转向器构上,使之得到一个与工况相适应的转向作用力。
电动式电控动力转向系统
电动式电控动力转向系统EPS是一种直接依靠电动机提供辅助转矩的电动 助力式转向系统。该系统仅需要控制电动机电流的方向和幅值,不需要复 杂的控制机构。另外,该系统由于利用微机控制,因此为转向特性的设置 提供了较高的自由度,同时还降低了成本和重量。
EPS系统主要特点如下:
电动机、减速机、转向柱和转向齿轮箱可以制成一个整体,管道、液压泵等不 需单独占据空间,易于装车。 增加了电动机和减速机,而取消了液压管道等部件,使整个系统趋于小型轻量 化。 液压泵仅在必要时用来使电动机运转,故可以节能。 因为零件的数目少,不需要加油和抽空气,所以在生产线上的装配性好。由此, 从发展的角度看,电动式动力转向系统将成为标准件装备在汽车上。
偏置轴与转向枢轴构造及原理
1-从动杆回转中心 2-偏置轴运动轨迹 3-偏置轴 4-连接座 5-扇形齿轮 6-转向枢轴 7-从动杆
8-转向枢轴左右回转中心 9-外套 10-内套
1-转向枢轴 2-从动杆 3-扇形齿轮 4-偏置轴
4WS转换器
1-偏置轴 2-辅助电动机 3-4WS转换器 4-主电动机 5-4WS转换器输出轴 6-从动杆 7-蜗轮-蜗杆传动 8-转角比传感器
EPS系统ห้องสมุดไป่ตู้组成
1-转向盘 2-转向轴 3-ECU 4-电动机 5-电磁离合器 6-转向齿条 7-横拉杆 8-转向轮 9-输出轴 10-扭力杆 11-转矩传感器 12-转向齿轮
转向盘转矩传感器
电动机正反转控制电路
滑环
线圈
压板
花键 从动轴
球轴承 主动轮
电磁离合器原理
四轮转向控制系统
采用四轮转向系统的目的是:在汽车低速行驶时,依靠逆向 转向(前、后车轮的转角方向相反),获得较小的转向半径,改 善汽车的操纵性;在汽车中、高速行驶时,依靠同向转向(前、 后车轮的转角方向相同),减小汽车的横摆运动,使汽车可以 利用高速变换行进路线,提高转向时的操纵稳定性。
电控动力转向系统的结构与工作原理
液压式电控动力转向系统
根据其控制方式的不同,又可分为流量控制式EHPS、反作用力控制式 EHPS和阀灵敏度控制式EHPS三种形式
动力转 向油泵
电磁阀 车速传感器
ECU
动力转向 控制阀
流量控制式EHPS
1-转向盘 2-扭杆 3-蓄油器 4-通道 5-销子 6-控制阀轴 7-旋转阀 8-小齿轮轴 9-左室 10-右室 11-动力缸 12-活塞 13-齿条 14-小齿轮 15-转向器 16-柱塞
电子控制动力转向系统在低速行驶时可使转向轻便、灵活;当汽车在中高 速区域转向时,又能保证提供最优的动力放大倍率和稳定的转向手感,从 而提高了高速行驶的操纵稳定性。
电子控制动力转向系统根据车速、转向情况等对转向助力实施控制,使动 力转向系统在不同的行驶条件下都有最佳的放大倍率;在低速时有较大的 放大倍率,可以减轻转向操纵力,使转向轻便、灵活;在高速时则适当减 小放大倍率,以稳定转向手感,提高高速行驶的操纵稳定性。
四轮转向系统也称为4WS系统。根据控制方式的不同,4WS 系统可分为转向角比例控制式4WS系统与横摆角速度比例控 制式4WS系统。
转向角比例控制式4WS系统
1-车速传感器 2-前转向横拉杆 3-输出小齿轮 4-转向盘 5-连接轴 6-转角比传感器 7-扇形齿轮 8-输入小齿轮 9-从动杆 10-后转向横拉杆 11-转向枢轴 12-辅助电动机 13-4WS转换器 14-主电动机
横摆角速度比例控制式4WS系统
a-液压泵 b-分流器 c-前动力转向器 d-后转向助力器 e-带轮传动组件 f-转角传动拉索 g-前带轮 h-后带轮
1-RH.ABS轮速传感器 2-LR.ABS轮速传感器 3-车速传感器 4-挡位开关 5-油面高度传感器 6-转角传感器 7-横摆角速度传感器 8-电动机转角传感器 9-转向控制电动机 10-ABS与TEMS ECU 11-4WS ECU
电控动力转向与四轮转向系统
本章主要内容:
动力转向系统概述 电控动力转向系统的结构与工作原理 四轮转向控制系统
动力转向系统概述
传统的动力转向系统所设定的固定放大倍率具有以下缺点:如果所设计的 固定放大倍率的动力转向系统是为了减小汽车在停车或低速行驶状态下转 动转向盘的力,则当汽车以高速行驶时,这一固定放大倍率的动力转向系 统会使转动转向盘的力显得太小,不利于对高速行驶的汽车进行方向控制; 反之,如果所设计的固定放大倍率的动力转向系统是为了增加汽车在高速 行驶时的转向力,则当汽车停驶或低速行驶时,转动转向盘就会显得非常 吃力。
前轮转向机构
1-转向盘 2-齿轮-齿条副 3-转向齿轮液压油缸 4-齿条端部 5-控制齿条 6-前带轮 7-转角传动拉索 8-弹簧 9-带轮传动组件
后轮转向机构
1-后带轮 2-凸轮推杆 3-衬套 4-滑阀 5-主动齿轮 6-脉冲电动机 7-从动齿轮 8-阀控制杆 9-液压缸右室 10、12-功率活塞 11-液压缸轴
17-油压反力室 18-电磁阀 19-液压泵 20-分流阀 21-阻尼孔
反作用力控制式EHPS系统
1-发动机 2-前轮 3-转向油泵 4-转向动力缸 5-储油箱 6-电磁阀 7-EPS ECU 8-转速传感器 9-车灯开关 10、11-挡位开关 12-蓄电池 13-外体 14-内体
阀灵敏度控制式EHPS系统
