基于温度传感器的数字温度计
单片机课程设计 基于数字温度传感器的数字温度计报告
《单片机原理及应用》课程设计报告书课题名称基于数字温度传感器的数字温度计姓名学号专业指导教师机电与控制工程学院年月日填写说明1、正文部分：（1）标题与正文格式定义标准如下：一级标题：1.标题1二级标题：1.1标题2三级标题：1.1.1标题3四级标题：1.1.1.1标题4（2）表格：尽可能采用三线表。
（3）图形：直接插入的插图应有图标、图号，不能直接插入的图应留出插图空位。
图中文字、符号书写要清楚，并与正文一致。
（4）文字表述：要求层次清楚，语言流畅，语句通顺，无语法和逻辑错误，无错字、别字、漏字。
文字的表述应当以科学语言描述研究过程和研究结果，不要以口语化的方式表达，报告中科技术语和名词应符合规定的通用词语，并使用法定计量单位和标准符号。
2、参考文献：（1）数量要求：参考文献只选择最主要的列入，应不低于5种。
（2）种类要求：参考文献的引用，可以是著作[M]、论文[J]、专利文献[P]、会议论文等。
（3）文献著录格式及示例。
参考文献用宋体五号字。
[1] 作者. 书名[M]. 版次. 出版地: 出版者, 出版年: 起止页码（著作图书文献）[2] 作者. 文章名[J]. 学术刊物名称. 年. 卷(期): 起止页码（学术刊物文献）示例：[1]王社国，赵建光。
基于ARM的嵌入式语音识别系统研究 [J]。
微计算机信息，2007，2-2:149-150.3、附录或附件：（可选项）重要的测试结果、图表、设计图纸、源程序代码、大量的公式、符号、照片等不宜放入正文中的可以附录形式出现。
4、如果需要可另行附页粘贴。
任务书1. 设计要求利用数字温度传感器DS18B20与单片机结合来测量温度。
利用数字温度传感器DS18B20测量温度信号，计算后在LED数码管上显示相应的温度值。
其温度测量范围为−55℃～125℃，精确到0.5℃。
数字温度计所测量的温度采用数字显示，控制器使用单片机AT89C51，测温传感器使用DS18B20，用3位共阳极LED数码管以串口传送数据，实现温度显示。
基于AT89C51DS18B20的数字温度计设计
基于AT89C51DS18B20的数字温度计设计一、本文概述Overview of this article本文旨在探讨基于AT89C51微控制器和DS18B20数字温度传感器的数字温度计设计。
我们将详细介绍如何利用这两种核心组件，结合适当的硬件电路设计和软件编程，实现一个能够准确测量和显示温度的数字温度计。
This article aims to explore the design of a digital thermometer based on AT89C51 microcontroller and DS18B20 digital temperature sensor. We will provide a detailed introduction on how to utilize these two core components, combined with appropriate hardware circuit design and software programming, to achieve a digital thermometer that can accurately measure and display temperature.我们将对AT89C51微控制器和DS18B20数字温度传感器进行简要介绍，包括它们的工作原理、主要特性和适用场景。
然后，我们将详细阐述硬件电路的设计，包括微控制器与温度传感器的连接方式、电源电路、显示电路等。
We will provide a brief introduction to the AT89C51 microcontroller and DS18B20 digital temperature sensor, including their working principles, main characteristics, and applicable scenarios. Then, we will elaborate on the hardware circuit design, including the connection method between the microcontroller and temperature sensor, power circuit, display circuit, etc.在软件编程方面，我们将介绍如何使用C语言对AT89C51微控制器进行编程，实现温度数据的读取、处理和显示。
基于AT89C2051的数字温度计设计
基于AT89C2051的数字温度计设计作者：周学军来源：《现代电子技术》2010年第17期摘要:利用单片机AT89C2051作为控制器,以及用改进型智能温度传感器DS18B20作为温度采集器,设计了一款数字温度计。
该数字温度计能够测出-55～+125 ℃之间的温度,与传统的温度计相比,具有读数方便、测温范围广、测温准确等特点,适合日常生活、工业生产和科学研究等领域对温度测量的需要。
关键词:温度测量; DS18B20; AT89C2051; 数字温度计中图分类号:TP271+.5文献标识码:A文章编号:1004-373X(2010)17-0164-02Design of Digital Thermometer Based on AT89C2051ZHOU Xue-jun(College of Physical and Electronic Information, Yan’an University, Yan’an 716000, China)Abstract: A digital thermometer was designed with AT89C2051 MCU as controller and improved intelligent temperature sensor DS18B20 as temperature collector. The temperature between -55~+125 ℃ can be measured by this digital thermo-meter. Compared with the traditional thermometer, this digital thermometer has features of convenient reading, wide range temperature measurement, accurate temperature measurement and so on, it is suitable for the requirement of temperature measurement in daily life, industrial production and scientific research fields.Keywords: temperature measurement; DS18B20; AT89C2051; digital thermometer收稿日期:2010-04-09单片机控制已成为今天电子设计追求的目标之一[1-5],本文将这种控制技术应用于温度测量中。

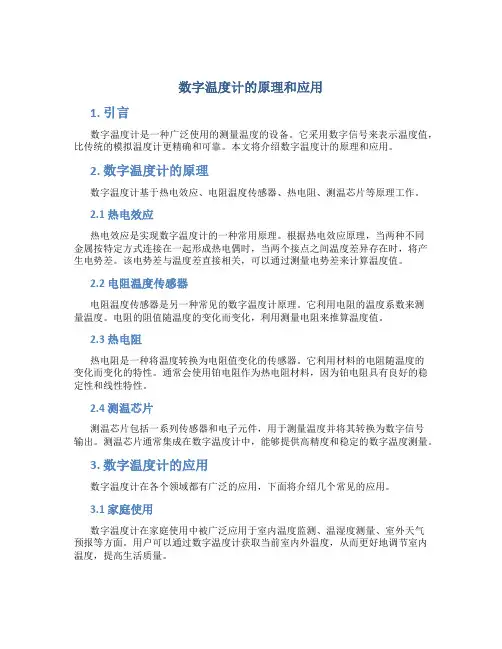

数字温度计的原理和应用
数字温度计的原理和应用1. 引言数字温度计是一种广泛使用的测量温度的设备。
它采用数字信号来表示温度值，比传统的模拟温度计更精确和可靠。
本文将介绍数字温度计的原理和应用。
2. 数字温度计的原理数字温度计基于热电效应、电阻温度传感器、热电阻、测温芯片等原理工作。
2.1 热电效应热电效应是实现数字温度计的一种常用原理。
根据热电效应原理，当两种不同金属按特定方式连接在一起形成热电偶时，当两个接点之间温度差异存在时，将产生电势差。
该电势差与温度差直接相关，可以通过测量电势差来计算温度值。
2.2 电阻温度传感器电阻温度传感器是另一种常见的数字温度计原理。
它利用电阻的温度系数来测量温度。
电阻的阻值随温度的变化而变化，利用测量电阻来推算温度值。
2.3 热电阻热电阻是一种将温度转换为电阻值变化的传感器。
它利用材料的电阻随温度的变化而变化的特性。
通常会使用铂电阻作为热电阻材料，因为铂电阻具有良好的稳定性和线性特性。
2.4 测温芯片测温芯片包括一系列传感器和电子元件，用于测量温度并将其转换为数字信号输出。
测温芯片通常集成在数字温度计中，能够提供高精度和稳定的数字温度测量。
3. 数字温度计的应用数字温度计在各个领域都有广泛的应用，下面将介绍几个常见的应用。
3.1 家庭使用数字温度计在家庭使用中被广泛应用于室内温度监测、温湿度测量、室外天气预报等方面。
用户可以通过数字温度计获取当前室内外温度，从而更好地调节室内温度，提高生活质量。
3.2 工业自动化在工业自动化领域，数字温度计被用于监测和控制温度。
它可以与控制系统集成，实现自动化的温度控制。
例如，数字温度计可以用于热处理行业，确保物体在特定温度下进行处理，提高效率并保证产品质量。
3.3 医疗领域医疗领域需要精确的温度测量，数字温度计具有高精度和灵敏度，在医院中广泛应用。
医生可以使用数字温度计在病人身上测量体温，快速准确地监测病人的健康状况。
3.4 环境监测数字温度计在环境监测中发挥着重要作用。
51单片机数字温度计设计与实现
51单片机数字温度计设计与实现温度计是一种常见的电子测量设备，用于测量环境或物体的温度。
而数字温度计基于单片机的设计与实现，能够更准确地测量温度并提供数字化的显示，具备更多功能。
一、设计原理数字温度计的设计原理基于温度传感器和单片机。
温度传感器用于感测温度，而单片机负责将传感器读取的模拟信号转化为数字信号，并进行温度计算及显示。
二、所需材料1. 51单片机2. 温度传感器（例如DS18B20）3. 数码管或液晶显示屏4. 连接线5. 电源电路电容、电阻等元件三、设计步骤1. 连接电路：按照电路原理图将51单片机、温度传感器和显示器等元件进行连接。
注意正确连接引脚，以及电源电路的设计和连接。
2. 编写程序：利用汇编语言或C语言编写51单片机的程序，实现温度读取、计算和显示功能。
3. 温度传感器设置：根据温度传感器的型号和数据手册，配置单片机相应的输入输出口、温度转换方式等参数。
4. 读取温度：通过单片机对温度传感器进行读取，获取传感器采集的温度数据。
5. 温度计算：根据传感器输出的数据和转换方法，进行温度计算，得到更准确的温度数值。
6. 数字显示：将计算得到的温度数值通过数码管或液晶显示屏进行数字显示。
可以选择合适的显示格式和单位。
7. 添加附加功能：可以根据实际需求，增加其他功能，如报警功能、数据记录、温度曲线显示等。
8. 系统测试与优化：将设计的数字温度计进行系统测试，确保其正常运行和准确显示温度。
根据测试结果进行可能的优化或改进。
四、注意事项1. 连接线应牢固可靠，避免出现松动或接触不良的情况。
2. 选择合适的温度传感器，并正确设置传感器的相关参数。
3. 程序设计时应注意算法的准确性和优化性，以确保测量的准确性和实时性。
4. 温度传感器的安装和环境选择也会影响温度计的准确性，应避免与外部环境干扰和热源过近的情况。
五、应用领域1. 家庭和工业温度监测：数字温度计可以广泛应用于室内、室外温度监测，工业生产中的温度控制等。
基于数字温度传感器的数字温度计
黄河科技学院《单片机应用技术》课程设计题目：基于数字温度传感器的数字温度计*名：**院（系）：工学院专业班级：学号：指导教师：黄河科技学院课程设计任务书工学院机械系机械设计制造及其自动化专业S13 级 1 班学号1303050025 姓名时鹏指导教师朱煜钰题目:基于数字温度传感器的数字温度计设计课程:单片机应用技术课程设计课程设计时间2014年10月27 日至2014年11 月10 日共2 周课程设计工作内容与基本要求(设计要求、设计任务、工作计划、所需相关资料)（纸张不够可加页）课程设计任务书及摘要一、课程设计题目：基于数字温度传感器的数字温度计二、课程设计要求利用数字温度传感器DS18B20与单片机结合来测量温度。
利用数字温度传感器DS18B20测量温度信号，计算后在LED数码管上显示相应的温度值。
其温度测量范围为-55℃~125℃，精确到0.5℃。
数字温度计所测量的温度采用数字显示，控制器使用单片机AT89C51，温度传感器使用DS18B20，用3位共阳极LED数码管以串口传送数据，实现温度显示。
三、课程设计摘要DS18B20是一种可组网的高精度数字式温度传感器，由于其具有单总线的独特优点，可以使用户轻松地组建起传感器网络，并可使多点温度测量电路变得简单、可靠。
本文结合实际使用经验，介绍了DS18B20数字温度传感器在单片机下的硬件连接及软件编程，并给出了软件流程图。
该系统由上位机和下位机两大部分组成。
下位机实现温度的检测并提供标准RS232通信接口，芯片使用了ATMEL公司的AT89C51单片机和DALLAS公司的DS18B20数字温度传感器。
上位机部分使用了通用PC。
该系统可应用于仓库测温、楼宇空调控制和生产过程监控等领域。
四、关键字：单片机温度测量DS18B20 数字温度传感器AT89C51目录绪论 (3)1.原理介绍 (4)1.1总体设计方案 (4)1.2主控制部分 (4)1.3总体设计框图 (4)2.硬件电路 (5)2.1 硬件电路预览 (5)2.2 DS18B20介绍 (5)2.3 AT89C51介绍 (8)2.4 数码管介绍 (10)3.程序设计 (11)3.1 程序流程图 (11)3.2 程序清单 (12)4.仿真效果图 (16)5.结论与总结 (18)绪论随着人们生活水平的不断提高，单片机控制无疑是人们追求的目标之一，它所给人带来的方便一是不可否定的，其中数字温度计就是一个典型的例子，但人们对它的要求越来越高，腰围现代人工作、科研、生活提供更好更方便的设施就需要从单片机技术入手，一切向着数字化控制，智能化控制方向发展。
(毕业设计)基于89C51和DS18B20的数字温度计设计
一、设计要求数字式温度计要求测温范围为－55～125°C，精度误差在0.1°C，采用AT89C51单片机和DS18B20温度传感器，设定温度报警的最低值和最高值。
采用点阵字符型液晶模块作为数字温度计的显示器，分两行显示，第一行显示DS18B20工作状态，第二行显示实测温度值和状态符号，>H表示实测温度大于温度报警范围，<L表示实测温度小于设置温度报警范围，！表示实测温度在正常范围内，当实测温度超过设定温度限制范围是，发出声光警报信号。
二、方案论证根据系统的设计要求，选择DS18B20作为本系统的温度传感器，选择单片机A T89C51为测控系统的核心来完成数据采集、处理、显示、报警等功能。
选用数字温度传感器DS18B20，省却了采样/保持电路、运放、数/模转换电路以及进行长距离传输时的串/并转换电路，简化了电路，缩短了系统的工作时间，降低了系统的硬件成本。
该系统的总体设计思路如下：温度传感器DS18B20把所测得的温度发送到AT89C51单片机上，经过51单片机处理，将把温度在显示电路上显示，本系统显示器用点阵液晶模块LCD1602实现显示。
检测范围-55摄氏度到125摄氏度。
按照系统设计功能的要求，确定系统由3个模块组成：主控制器、测温电路和显示电路。
数字温度计总体电路结构框图如图1所示。
图1 数字温度计总体电路结构框图三、系统硬件电路的设计温度计电路设计原理图如图2所示，控制器使用单片机A T89C51，温度传感器使用DS18B20，用4位共阳LED数码管实现温度显示。
D图2 数字温度计设计电路原理图1、主控制器AT89C51是一种带4K字节闪烁可编程可擦除只读存储器的低电压，高性能CMOS8位微处理器。
该器件采用A TMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。
由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89C51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
基于51单片机的数字温度计
引言：数字温度计是一种基于51单片机的温度测量装置，它通过传感器感知环境的温度，并使用单片机将温度值转换为数字形式，并显示在液晶屏上。
本文将详细介绍数字温度计的设计原理、硬件连接、软件编程以及应用领域。
概述：数字温度计基于51单片机的设计理念，其基本原理是通过传感器将温度转换为电信号，然后通过ADC(模数转换器)将电信号转换为数字信号，最后使用单片机将数字信号转换为温度值。
同时，数字温度计还将温度值显示在液晶屏上，方便用户直观地了解环境温度。
正文内容：1. 硬件连接：1.1 使用温度传感器感知环境温度：常用的温度传感器有NTC热敏电阻和DS18B20数字温度传感器。
通过将传感器连接到51单片机的引脚上，可以实现对环境温度的感知。
1.2 连接ADC进行模数转换：ADC是将模拟信号转换为数字信号的关键部件。
通过将51单片机的引脚连接到ADC芯片的输入端，可以将模拟的温度信号转换为数字信号。
1.3 连接液晶屏显示温度值：通过将51单片机的引脚连接到液晶屏的控制引脚和数据引脚，可以将温度值以数字形式显示在液晶屏上。
2. 软件编程：2.1 初始化引脚和ADC：在软件编程中，需要初始化51单片机的引脚设置和ADC的工作模式。
通过设置引脚为输入或输出，以及设置ADC的参考电压和工作模式，可以确保硬件正常工作。
2.2 温度测量算法：根据传感器的工作原理和电压-温度特性曲线，可以编写相应的算法将ADC测得的电压值转换为温度值。
例如，对于NTC热敏电阻，可以使用Steinhart-Hart公式进行温度计算。
2.3 温度值显示：将温度值以数字形式显示在液晶屏上。
通过设置液晶屏的控制引脚和数据引脚，可以控制液晶屏的显示内容，并将温度值以数字形式显示在屏幕上。
3. 基于51单片机的数字温度计应用：3.1 家庭温度监测：数字温度计可以安装在家庭中的不同区域，实时监测室内温度，并通过数字显示提供直观的温度信息。
这对于家庭的舒适性和节能都有重要意义。
基于51单片机和DS18B20的数字温度计设计说明
基于51单片机和DS18B20的数字温度计设计说明
1.硬件设计：
-51单片机：选择合适的型号，如STC89C52或AT89C52等。
-DS18B20温度传感器：该传感器是一种数字温度传感器，具有单总线接口和高精度测量能力。
-接口电路：将51单片机和DS18B20传感器连接起来，要注意电平转换和信号线的阻抗匹配。
2.软件设计：
-初始化：在主函数中，首先对单片机进行初始化设置，包括时钟设置、串口配置等。
-DS18B20通信协议：使用单总线协议与DS18B20传感器进行通信，包括发送复位信号、读写数据等操作。
-温度测量：通过向DS18B20发送读取温度的命令，从传感器中读取温度值并保存。
-数据传输：将温度值转换为可显示的格式，如摄氏度或华氏度，并通过串口输出或LED显示。
3.程序流程：
-初始化单片机，设置时钟和串口参数。
-进入主循环，循环执行以下操作：
-发送复位信号，启动温度转换。
-等待转换完成，发送读取温度命令。
-读取温度值，并进行数据处理转换。
-输出温度值。
4.其他功能：
-可以添加LCD显示模块，将温度值显示在液晶屏上。
-可以添加按键输入模块，通过按键切换温度单位或进行其他操作。
需要注意的是，该设计只是一个简单的示例，实际应用中可能需要根据具体需求进行扩展和修改。
同时，在程序设计过程中，也要注意低功耗和数据稳定性等方面的考虑。
基于ds18b20的数字温度计设计报告
基于ds18b20的数字温度计设计报告
一、引言
随着科技的进步，温度的测量和控制变得越来越重要。
DS18B20是一款数字温度传感器，具有测量准确度高、体积小、接口简单等优点，广泛应用于各种温度测量场合。
本报告将介绍基于DS18B20的数字温度计设计。
二、DS18B20简介
DS18B20是一款由美国Dallas公司生产的数字温度传感器，可以通过数据线与微处理器进行通信，实现温度的测量。
DS18B20的测量范围为-55℃～+125℃，精度为±0.5℃。
三、数字温度计设计
1.硬件设计
数字温度计的硬件部分主要包括DS18B20温度传感器、微处理器、显示模块等。
其中，DS18B20负责采集温度数据，微处理器负责处理数据并控制显示模块显示温度。
2.软件设计
软件部分主要实现DS18B20与微处理器的通信和控制显示模块显示。
首先，微处理器通过数据线向DS18B20发送命令，获取温度数据。
然后，微处理器将数据处理后发送给显示模块，实现温度的实时显示。
四、测试结果
经过测试，该数字温度计的测量精度为±0.5℃，符合设计要求。
同时，该温度
计具有测量速度快、体积小、使用方便等优点，可以广泛应用于各种温度测量场合。
五、结论
基于DS18B20的数字温度计具有高精度、低成本、使用方便等优点，可以实现高精度的温度测量和控制。
随着科技的发展，数字温度计的应用将越来越广泛，具有广阔的市场前景。
数字温度计的原理
数字温度计的原理
数字温度计是一种测量温度的装置，通过使用传感器和数字化技术来将温度转换成数字信号。
其工作原理如下：
1. 温度传感器：数字温度计使用一种特殊的传感器来感知温度变化。
最常用的传感器是热敏电阻（PTC或NTC）或热电偶。
2. 温度检测：传感器感知温度后，会产生一个与温度相关的电信号。
这个电信号的大小会随着温度的变化而变化。
3. 信号转换：数字温度计将传感器产生的模拟电信号转换成数字信号。
这一过程称为模数转换（ADC）。
模数转换器会对
连续的模拟信号进行采样，并将每个采样点转换成对应的数字值。
4. 数值显示：转换后的数字信号会传输到处理器中进行处理和计算，最终显示出温度值。
通常，数字温度计会有一个液晶显示屏，可以直观地显示温度数值。
需要注意的是，数字温度计的测量精确度和稳定性受到温度传感器的质量和设计工艺的影响。
因此，在选择数字温度计时，需要综合考虑传感器的性能以及温度计本身的特点。
基于ds18b20的温度计设计代码
基于DS18B20的温度计设计代码一、介绍DS18B20温度计DS18B20是一种数字温度传感器，由美国达拉斯半导体公司生产。
它采用单总线通信协议，并可以通过单总线接口进行多级串联。
DS18B20具有精度高、稳定性好、响应速度快等特点，因此在各种温度测量应用中被广泛使用。
二、DS18B20温度计设计代码在使用DS18B20温度传感器时，我们通常需要编写相应的代码来读取传感器的数据并进行温度计算。
以下是基于Arduino评台的DS18B20温度计设计代码：```c#include <OneWire.h>#include <DallasTemperature.h>#define ONE_WIRE_BUS 2 // 设置DS18B20数据线连接的Arduino 引脚OneWire oneWire(ONE_WIRE_BUS);DallasTemperature sensors(&oneWire);void setup() {Serial.begin(9600);sensors.begin();}void loop() {sensors.requestTemperatures(); // 发送获取温度命令float temperatureC = sensors.getTempCByIndex(0); // 获取温度值（摄氏度）float temperatureF = sensors.toFahrenheit(temperatureC); // 转换为华氏度Serial.print("Temperature: ");Serial.print(temperatureC);Serial.print("°C / ");Serial.print(temperatureF);Serial.println("°F");delay(1000); // 延时1s}```以上代码使用了OneWire库和DallasTemperature库来实现对DS18B20的温度测量。
单片机课程设计题目大全_2精选全文
(7) 键盘采用动态扫描方式查询。所有的查询、设置功能均 由功能键K1、K2完成。
2. 工作原理 本设计采用市场上流行的时钟芯片DS1302进行制作。
DS1302是DALLAS公司推出的涓流充电时钟芯片，内含 一个实时时钟/日历和31字节静态RAM，可以通过串行 接口与计算机进行通信，使得管脚数量减少。实时时钟/ 日历电路能够计算2100年之前的秒、分、时、日、星期 、月、年的，具有闰年调整的能力。 DS1302时钟芯片的主要功能特性：
15
复位”按键按下，程序将TR0置为0，同时将存储时间的变 量清零，从而中断停止，并实现复位。
本题目采用专用数码管显示控制芯片MAX7219。 MAX7219是美国MAXIM公司生产的串行输入/输出共 阴极显示驱动器，该芯片最多可驱动8位7段数字LED显 示器或个LED和条形图显示器。其引脚图及引脚功能参 见有关参考资料。
28
用4个按键操作来设置当前想要倒计数的时间。一旦按下键 则开始倒计数，当计数为0时，发出一阵音乐声。
程序执行后工作指示灯LED闪动，表示程序开始执行，按下 操作键K1～K4动作如下。
K1—可调整倒计数的时间1～60分钟。 K2—设置倒计数的时间为5分钟，显示“0500”。 K3—设置倒计数的时间为10分钟，显示“1000”。 K4—设置倒计数的时间为20分钟，显示“2000”。 复位后LCD的画面应能显示倒计时的分钟和秒数，此时按K1 键，
“Program File”栏中添加上面编译好的目标代码文件 “keil-5.hex”；在“Clock Frequency”栏中输入晶振频 率为11.0592MHz。 启动仿真如下页图所示，当闹钟到达时，可以听见蜂鸣器演 奏的乐曲。再次提示，本题目必须选用蜂鸣器SOUNDER ，否则不能发出声音。
基于单片机的数字温度计设计
基于单片机的数字温度计设计
基于单片机的数字温度计设计可以包括以下几个步骤：
1. 选择合适的单片机：根据项目需求选择一款适合的单片机，常用的有8051、PIC、AVR等。
2. 温度传感器的选择：选择一款合适的温度传感器，如
DS18B20、LM35等。
这些传感器通常具有数字接口，方便与单片机通信。
3. 连接和布线：根据传感器和单片机的接口要求，进行连接和布线。
通常需要连接传感器的电源、地线和数据线。
如果需要更长的传输距离，可以考虑使用一些传感器扩展模块，如
DS18B20模块。
4. 编程：使用单片机编程语言，如C语言，编写代码来实现与传感器的通信和温度的测量。
通常需要使用单片机提供的GPIO口或者串口来与传感器进行数据交互，读取传感器输出的数字温度值，并将其转换为实际温度。
5. 显示和输出：根据项目要求，选择合适的显示设备来展示温度数值，如液晶显示屏、数码管等。
可以通过单片机的IO口来控制显示设备的输入。
同时，还可以根据需要选择合适的输出设备，如蜂鸣器、继电器等，实现温度超过或低于设定阈值时的报警或控制功能。
6. 测试和优化：完成代码编写和硬件连接后，进行测试，确保
温度计能够准确测量温度，并进行必要的优化和调试。
总结：
基于单片机的数字温度计设计主要涉及选择单片机、传感器、连线布局、编程、显示和输出设备的选择与控制，以及测试和优化。
通过以上步骤，可以实现一个简单的数字温度计。
基于51单片机的数字温度计实现
基于51单片机的数字温度计实现数字温度计是一种能够精确测量温度的仪器，利用数字技术将温度传感器测得的模拟信号转换成数字信号，以显示出实时温度数值。
在这个任务中，我们要使用51单片机来实现一个基于数字技术的温度计。
首先，我们需要一种温度传感器，常用的有热敏电阻传感器和数字温度传感器。
在这里，我们选择使用热敏电阻传感器，因为它价格低廉且性能稳定。
热敏电阻传感器的电阻值会随着温度的变化而发生改变，我们可以利用这个特性来测量温度。
51单片机是一种常用的微型计算机芯片，具有强大的计算和控制能力，非常适合用于实现温度计。
我们可以将热敏电阻传感器连接到单片机的模拟输入引脚上，通过读取引脚上的电压值来获取温度值。
接下来，我们需要编写51单片机的程序来实现温度的转换和显示。
首先，我们需要将模拟信号通过模数转换器（ADC）转换成数字信号。
然后，我们可以通过一定的算法将数字信号转换成对应的温度数值。
为了实现温度的显示，我们可以连接一个LCD液晶屏到51单片机上。
LCD屏幕可以显示数字和字符，我们可以在屏幕上显示实时的温度数值。
除了温度的显示，我们还可以添加一些功能来增强温度计的实用性。
例如，我们可以设置一个温度报警功能，在温度超过一定阈值时发出声音或亮起警示灯。
这样可以方便用户随时知晓温度是否正常。
另外，我们还可以为温度计添加保存数据的功能。
通过连接一个存储器芯片，我们可以将温度数据存储下来，方便后续分析和查看。
总之，基于51单片机的数字温度计实现可以通过连接热敏电阻传感器并编写相应的程序来实现温度的测量和显示。
通过添加额外的功能，例如温度报警和数据存储，可以增强温度计的实用性和功能性。
这样的温度计可以广泛应用于室内温度检测、工业控制和科研实验等领域。
基于51单片机数字温度计的设计与实现
基于51单片机数字温度计的设计与实现数字温度计是一种能够测量环境温度并显示数值的设备。
基于51单片机的数字温度计设计与实现是指利用51单片机作为核心，结合温度传感器和其他辅助电路，实现一个能够测量温度并通过数码管显示温度数值的系统。
本文将从硬件设计和软件实现两个方面介绍基于51单片机数字温度计的具体设计与实现过程。
一、硬件设计1. 温度传感器选取在设计数字温度计时，首先需要选取合适的温度传感器。
市面上常用的温度传感器有热敏电阻、功率型温度传感器（如PT100）、数字温度传感器（如DS18B20）等。
根据设计需求和成本考虑，我们选择使用DS18B20数字温度传感器。
2. 电路设计基于51单片机的数字温度计的电路设计主要包括单片机与温度传感器的连接、数码管显示电路和电源电路。
（1）单片机与温度传感器的连接在电路中将51单片机与DS18B20数字温度传感器相连接，可采用一线总线的方式。
通过引脚的连接，实现单片机对温度传感器的读取控制。
（2）数码管显示电路为了能够显示温度数值，我们需要设计一个数码管显示电路。
根据温度传感器测得的温度值，通过数字转换和数码管驱动，将温度数值显示在数码管上。
（3）电源电路电源电路采用稳压电源设计，保证整个系统的稳定供电。
根据实际需求选择合适的电源电压，并添加滤波电容和稳压芯片，以稳定电源输出。
3. PCB设计根据电路设计的原理图，进行PCB设计。
根据电路元件的布局和连线的走向，绘制PCB板的线路、元件和连接之间。
二、软件实现1. 单片机的编程语言选择对于基于51单片机的数字温度计的软件实现，我们可以选择汇编语言或者C语言进行编程。
汇编语言的效率高，但编写难度大；C语言的可读性好，开发效率高。
根据实际情况，我们选择使用C语言进行编程。
2. 温度传感器数据获取利用单片机的IO口与温度传感器相连，通过一线总线协议进行数据的读取。
根据温度传感器的通信规则，编写相应的代码实现数据的读取。
基于DS18B20在单片机AT89S52上实现的数字式温度计
MAIN:
LCALL RESET ;调用复用子程序
MOV A,#0CCH ;写跳过ROM命令
LCALL WRITE ;调用写子程序
MOV A,#44H ;启动温度转换
LCALL WRITE
LCALL RESET ;调用复用子程序
MOV A,#0CCH ;写跳过ROM命令
LCALL WRITE
MOV A,#0BEH ;发读存储器命令
LCALL WRITE
6．用户可自设定报警上下限温度
7．报警搜索命令可识别和寻址哪个器件的温度超出预定值。
8．DS18B20的分辩率由用户通过EEPROM设置为9~12位
9．DS18B20可将检测到温度值直接转化为数字量，并通过串行通信的方式与主控制器进行数据通信。
DS18B20内部结构及功能
DS18B20的内部结构如下图所示，主要包括：寄生电源，温度传感器，64位ROM和单总线接口，存放中间数据的高速暂存器RAM，用于存储用户设定温度上下限值的TH和TL触发器，存储与控制逻辑，8位循环冗余校验码（CRC）发生器等7部分
本数字温度设计采用美国DALLAS半导体公司继DS1820之后推出的一种改进型智能温度传感器DS18B20作为检测元件，测温范围为-55~125℃，最大分辩率可达0.0625℃。DS18B20可以直接读出被测温度值，而且采用1-wire与单片机相连，减少了外部的硬件电路，具有低成本和易使用的特点。
系统硬件电路的设计
2．每只DS18B20具有一个独有的，不可修改的64位序列号，根据序列号访问地应的器件。
3．低压供电，电源范围从3~5V，可以本地供电，也可以直接从数据线上窃取电源（寄生电源方式）。
用LM35D集成温度传感器制作数字温度计
用LM35D集成温度传感器制作数字温度计
聂士忠
【期刊名称】《大学物理实验》
【年(卷),期】2003(016)001
【摘要】介绍LM35D集成温度传感器的性能测试和制作数字温度计的方法.【总页数】2页(P58-59)
【作者】聂士忠
【作者单位】石油大学,东营,257062
【正文语种】中文
【中图分类】TH811
【相关文献】
1.采用集成温度传感器的数字温度计设计 [J], 杜会敏;曾荣
2.基于SD5020温度传感器的数字温度计 [J], 王安敏;孔令布;孟海彦
3.基于集成温度传感器AD590的数字温度计的设计 [J], 戴小红
4.用模拟温度传感器更快速更轻松地开发数字温度计 [J], Bert Weiss;Alain Stas
5.基于新型温度传感器的数字温度计设计 [J], 胡鸿志
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华东交通大学电子测量传感器设计报告报告题目：基于温度传感器的数字温度计作者姓名：专业班级：学号：指导老师：时间：2013~2014学年第一学期摘要温度控制系统广泛应用于社会生活的各个领域,如家电、汽车、材料、电力电子等,常用的控制电路根据应用场合和所要求的性能指标有所不同, 在工业企业中,如何提高温度控制对象的运行性能一直以来都是控制人员和现场技术人员努力解决的问题。
这类控制对象惯性大,滞后现象严重,存在很多不确定的因素,难以建立精确的数学模型,从而导致控制系统性能不佳,甚至出现控制不稳定、失控现象。
传统的继电器调温电路简单实用,但由于继电器动作频繁,可能会因触点不良而影响正常工作。
控制领域还大量采用传统的PID控制方式,但PID控制对象的模型难以建立,并且当扰动因素不明确时,参数调整不便仍是普遍存在的问题。
采用数字温度传感器DS18B20，因其内部集成了A/D转换器，使得电路结构更加简单，而且减少了温度测量转换时的精度损失，使得测量温度更加精确。
数字温度传感器DS18B20只用一个引脚即可与单片机进行通信，大大减少了接线的麻烦，使得单片机更加具有扩展性。
由于DS18B20芯片的小型化，更加可以通过单跳数据线就可以和主电路连接，故可以把数字温度传感器DS18B20做成探头，探入到狭小的地方，增加了实用性。
更能串接多个数字温度传感器DS18B20进行范围的温度检测。
本文主要介绍了一个基于89C51单片机和DS18B20的测温系统，详细描述了利用数字温度传感器DS18B20开发测温系统的过程，重点对传感器在单片机下的硬件连接，软件编程以及各模块系统流程进行了详尽分析,该系统可以方便的实现实现温度采集和显示，并可根据需要任意设定上下限报警温度，适合于我们日常生活和工、农业生产中的温度测量。
关键词：AT89C51单片机、温度传感器DS18B20AbstractTemperature control system is widely applied in various fields of social life, such as household appliances, automobiles, materials, power electronics, the commonly usedcontrol circuit according to the applications and the required performance indicators is different, in the industrial enterprise, how to improve the performance of the temperature control object has been control personnel and the on-site technical personnel to solve the problem. This kind of control object inertia big, serious lag phenomenon, there are many uncertain factors, it is difficult to establish accurate mathematical model, which can lead to poor performance control system, and even control instability, out of control phenomenon. The traditional relay thermal control circuit is simple and practical, but because the relay action is frequent, it may affect by bad contact of the normal work. Control field is a large number of traditional PID control method, but model of PID control object is difficult to establish, and when the disturbance factors is not clear, inconvenient parameter adjustment is still a common problem.With digital temperature sensor DS18B20, because of its internal integration A/D converter, make the circuit structure more simple, and reduce the precision of temperature measurement conversion loss, make more accurate temperature measurement. Digital temperature sensor DS18B20 a pin can only communicate with MCU, greatly reducing the wiring trouble, this is more extensibility. Due to the miniaturization of DS18B20 chips, more can and main circuit can jump through single cable connection, therefore, can make digital temperature sensor DS18B20 a probe, into a narrow place, increases the practicability. Better combination of multiple digital temperature sensor DS18B20 is used to detect the range of temperature.This paper mainly introduces a temperature measurement system based on 89 c51 MCU and DS18b20, describes in detail using digital temperature sensor DS18b20 temperature measurement and control system in the development process, focusing on sensor under the single chip microcomputer hardware connection, software programming and the flow diagram of each module system has carried on the detailed analysis, the system can easily realize temperature acquisition and display, and can use either set the upper and lower alarm temperature, suitable for our daily life and temperature measurement in industrial and agricultural production.[Keywords] STC89C52 microcontroller、DS18B20目录摘要 (1)一、工作原理 (4)二、设计方案 (4)三、单片机 (5)四、温度传感器 (7)五、显示模块和报警模块 (8)1、报警模块 (8)2、温度显示模块 (9)六、C语言程序和注解 (9)七、仿真图 (15)1、整体仿真图 (16)2、各仿真模块 (17)八、总结 (17)九、参考文献 (18)一、工作原理采用数字温度芯片DS18B20 测量温度，输出信号全数字化。
便于单片机处理及控制，省去传统的测温方法的很多外围电路。
该芯片的物理化学性很稳定，它能用做工业测温元件，此元件线形较好。
在0—100 摄氏度时，最大线形偏差小于1 摄氏度。
DS18B20 的最大特点之一采用了单总线的数据传输。
该系统利用AT89C51芯片控制温度传感器DS18B20进行实时温度检测并显示，能够实现快速测量环境温度，并可以根据需要设定上下限报警温度。
温度传感器 DS18B20 从设备环境的不同位置采集温度，单片机 AT89S51 获取采集的温度值，经处理后得到当前环境中一个比较稳定的温度值，再根据当前设定的温度上下限值，通过加热和降温对当前温度进行调整。
当采集的温度经处理后超过设定温度的上限时，单片机通过三极管驱动继电器开启降温设备 (压缩制冷器) ，当采集的温度经处理后低于设定温度的下时 , 单片机通过三极管驱动继电器开启升温设备 (加热器) 。
当由于环境温度变化太剧烈或由于加热或降温设备出现故障，或者温度传感头出现故障导致在一段时间内不能将环境温度调整到规定的温度限内的时候，单片机通过三极管驱动扬声器发出警笛声。
系统中将通过串口通讯连接PC机存储温度变化时的历史数据，以便观察整个温度的控制过程及监控温度的变化全过程。
二、设计方案采用数字温度芯片DS18B20 测量温度，输出信号全数字化。
便于单片机处理及控制，省去传统的测温方法的很多外围电路。
且该芯片的物理化学性很稳定，它能用做工业测温元件，此元件线形较好。
在0—100 摄氏度时，最大线形偏差小于1 摄氏度。
DS18B20 的最大特点之一采用了单总线的数据传输，由数字温度计DS18B20和微控制器AT89S51构成的温度测量装置,它直接输出温度的数字信号,可直接与计算机连接。
这样,测温系统的结构就比较简单,体积也不大。
采用51 单片机控制，软件编程的自由度大，可通过编程实现各种各样的算术算法和逻辑控制，而且体积小，硬件实现简单，安装方便。
既可以单独对多DS18B20控制工作，还可以与PC 机通信上传数据，另外AT89S51 在工业控制上也有着广泛的应用，编程技术及外围功能电路的配合使用都很成熟。
该系统利用AT89S51芯片控制温度传感器DS18B20进行实时温度检测并显示，能够实现快速测量环境温度，并可以根据需要设定上下限报警温度。
