RC一阶电路的响应测试实验报告
RC一阶电路的响应测试实验报告
RC一阶电路的响应测试实验报告实验报告：RC一阶电路的响应测试一、实验目的：1.掌握RC一阶电路的响应特性；2.了解RC一阶电路的时间常数对电路响应的影响；3.学会使用示波器观察电路的动态响应。
二、实验原理：由于充电或放电需要一定的时间，电路的响应是有延迟的。
根据电容充电时间常数τ的不同，可以将RC电路分为快速响应和慢速响应两种情况。
电容C的充电或放电方程为：i(t) = C * dV(t) / dt根据Ohm's Law，电路中的电流和电压之间的关系为：V(t) = VR(t) + VC(t) = i(t) * R + V0 * exp(-t/τ)其中，VR(t)是电阻R上的电压，VC(t)是电容C上的电压，V0是电路初始电压，τ=C*R是电路的时间常数。
当输入信号为直流电压时，电路将会处于稳态，电容将保持充电或放电状态，直到与电源电压相等。
当输入信号为瞬态电压时，电路将会发生响应，电容充放电的过程导致电压变化。
三、实验器材和仪器：1.RC电路板；2.直流电源；3.示波器；4.电阻和电容。
四、实验步骤：1.将示波器的地线和信号触发线接地。
2.按照实际电路中的元件数值，在RC电路板上连接电阻和电容。
3.将示波器的一个探头连接到电阻两端，另一个探头连接到电容的一端。
4.打开直流电源，设定合适的电压大小，使电路处于稳定状态。
5.调整示波器的触发模式和触发电平，保证波形稳定可观察。
6.增加或减小直流电压，观察电路响应，并记录波形。
7.改变电阻或电容的数值，重复步骤6，观察并记录不同响应特性。
8.关闭直流电源和示波器，取下电路连接。
五、实验数据及结果：实验中，我们首先建立了一个由1000Ω电阻和0.1μF电容串联组成的RC电路。
然后，我们分别给电路输入不同幅值和时间常数的矩形波信号，观察电路的响应。
1.输入直流电压的稳态响应：当输入直流电压时，电路处于稳态，电容已经充电到与电源电压相等的电压值。
一阶电路的响应测试实验报告
一阶电路的响应测试实验报告一、实验目的本次实验的主要目的是深入理解一阶电路的响应特性，包括零输入响应、零状态响应和全响应，并通过实际测量和数据分析来验证相关理论知识。
二、实验原理一阶电路是指只含有一个储能元件（电感或电容）的线性电路。
在一阶电路中，根据电路的初始状态和外加激励的不同，可以产生不同的响应。
零输入响应是指在没有外加激励的情况下，仅由电路的初始储能所引起的响应。
对于由电阻和电容组成的一阶 RC 电路，当电容初始电压为＼（U_0\），放电过程中电容电压＼（u_C(t)＼）随时间的变化规律为＼（u_C(t) ＝ U_0 e^｛＼frac{t}｛RC}｝＼）。
零状态响应是指在电路初始储能为零的情况下，仅由外加激励所引起的响应。
对于一阶 RC 电路，在充电过程中，电容电压＼（u_C(t)＼）随时间的变化规律为＼（u_C(t) ＝ U(1 e^｛＼frac{t}｛RC}｝）＼），其中＼（U\）为外加电源的电压。
全响应则是电路的初始储能和外加激励共同作用所产生的响应，可以看作零输入响应和零状态响应的叠加。
三、实验设备与器材1、示波器2、信号发生器3、电阻、电容4、实验面包板5、导线若干四、实验步骤1、按照实验电路图在面包板上搭建一阶 RC 电路，选择合适的电阻值＼（R\）和电容值＼（C\）。
2、首先进行零输入响应测试。
给电容充电至一定电压＼（U_0\），然后断开电源，用示波器观察并记录电容电压＼（u_C(t)＼）随时间的变化曲线。
3、接着进行零状态响应测试。
将电容放电至零初始状态，然后接通电源，用示波器观察并记录电容电压＼（u_C(t)＼）随时间的上升曲线。
4、最后进行全响应测试。
给电容充电至某一初始电压，然后接通电源，观察并记录电容电压＼（u_C(t)＼）的变化曲线。
五、实验数据记录与处理1、零输入响应记录的电容电压下降曲线显示，在初始时刻电容电压为＼（U_0 ＝ 5V\），经过一段时间后，电压逐渐下降。
实验十 RC一阶电路的响应测试
实验十 RC 一阶电路的响应测试一．实验目的1．研究RC 一阶电路的零输入响应、零状态响应和全响应的规律和特点。
2．学习一阶电路时间常数的测量方法，了解电路参数对时间常数的影响。
3．掌握微分电路和积分电路的基本概念。
二．原理说明1．RC 一阶电路的零状态响应RC 一阶电路如图12－1所示，开关S 在…1‟的位置，ｕC ＝0，处于零状态，当开关S 合向…2‟的位置时，电源通过R 向电容C 充电，ｕC （ｔ）称为零状态响应，τtU U u -S S c e -=变化曲线如图12－2所示，当ｕC 上升到S 632.0U 所需要的时间称为时间常数τ，RC τ=。
2．ＲＣ一阶电路的零输入响应在图12－1中，开关S 在…2‟的位置电路稳定后，再合向…1‟的位置时，电容C 通过R 放电，ｕC （ｔ）称为零输入响应，τtU u -S c e =变化曲线如图12－3所示，当ｕC 下降到S 368.0U 所需要的时间称为时间常数τ，RC τ=。
3．测量ＲＣ一阶电路时间常数τ图12－1电路的上述暂态过程很难观察，为了用普通示波器观察电路的暂态过程，需采用图12－4所示的周期性方波ｕS 作为电路的激励信号，方波信号的周期为T ，只要满足τ52≥T，便可在示波器的荧光屏上形成稳定的响应波形。
电阻R 、电容C 串联与方波发生器的输出端连接，用双踪示波器观察电容电压ｕC ，便可观察到稳定的指数曲线，如图12－5所示，在荧光屏上测得电容电压最大值(cm)a Cm =U ，S U c u 图 12－1S U U 632 . 0 图 12－2S U U 368 . 0 图12－3S U T2图 12－4图 12－5a)(T2SU Su 0R uC u 图 12－6b)(取 (c m )0.632a b =，与指数曲线交点对应时间ｔ轴的ｘ点，则根据时间ｔ轴比例尺（扫描时间cm t ），该电路的时间常数cm(cm)x t ⨯=τ。
RC一阶电路的响应测试 实验报告
实验六RC一阶电路的响应测试一、实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用虚拟示波器观测波形。
二、原理说明1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图6-1（b）所示的RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法用示波器测量零输入响应的波形如图6-1(a)所示。
根据一阶微分方程的求解得知u c＝U m e-t/RC＝U m e-t/τ。
当t＝τ时，Uc(τ)＝0.368U m。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632U m所对应的时间测得，如图6-1(c)所示。
(a) 零输入响应(b) RC一阶电路(c) 零状态响应图6-14. 微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下， 当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输出，这就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图6-2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a) 微分电路 (b) 积分电路图6-2若将图6-2(a)中的R 与C 位置调换一下，如图6-2(b)所示，由 C 两端的电压作为响应输出。
RC一阶电路的响应测量
受控源的研究一、实验目的1.测定RC一阶电路的零输入响应、零状态响应及完全响应。
2.学习电路时间常数的测量方法。
3.掌握有关微分电路和积分电路的概念。
4.进一步学会用虚拟示波器观测波形。
二、实验仪器数字万用表、模拟电路实验箱（AEDK-AEC）、导线、电容、电阻、面包板、示波器（DS1052E）、信号发生器（EE1641D）等。
三、实验概述1.实验原理1.动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数, 就必须使这种单次变化的过程重复出现。
为此, 我们利用信号发生器输出的方波来模拟阶跃激励信号, 即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ, 那么电路在这样的方波序列脉冲信号的激励下, 它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图6-1（b）所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长, 其变化的快慢决定于电路的时间常数τ。
3.时间常数τ的测定方法用示波器测量零输入响应的波形如图6-1(a)所示。
根据一阶微分方程的求解得知uc ＝Ume-t/RC ＝Ume-t/τ。
当t ＝τ时, Uc(τ)＝0.368Um 。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到0.632 Um 所对应的时间测得, 如图6-1(c)所示。
(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 6-14.微分电路和积分电路是RC 一阶电路中较典型的电路, 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路, 在方波序列脉冲的重复激励下, 当满足τ＝RC<< 时（T 为方波脉冲的重复周期）, 且由R 两端的电压作为响应输出, 这就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
RC一阶电路地响应测试实验报告材料
RC一阶电路地响应测试实验报告材料实验报告：RC一阶电路的阶跃响应测试
一、实验目的：
1.了解RC一阶电路的结构和工作原理；
2.学习如何测量RC一阶电路的阶跃响应；
3.研究RC一阶电路的频率特性。
二、实验仪器与设备：
示波器、信号发生器、电阻箱、电容、电连接线等。
三、实验原理：
四、实验步骤：
1.将电容C和电阻R依次连接到电路板上；
2.将信号发生器的正弦波输出信号连接到电路的输入端，调节信号发生器的频率为100Hz；
3.用示波器的探头将示波器的CH1通道与电路的输入端相连，观察输入信号的示波图像；
4.用示波器的探头将示波器的CH2通道与电路的输出端相连，观察输出信号的示波图像；
5.记录信号发生器输出信号的幅度和频率；
6.调节信号发生器的频率为1kHz，重复步骤3-5；
7.调节信号发生器的频率为10kHz，重复步骤3-5；
8.记录不同频率下RC一阶电路的输入信号与输出信号的幅度变化。
五、实验数据处理与分析：
1.根据示波器上观察到的输入信号与输出信号的波形，计算输入信号的幅度；
2.根据示波器上观察到的输出信号的波形，计算输出信号的幅度；
3.绘制RC一阶电路的输入信号与输出信号的幅频特性曲线，并进行分析和讨论。
六、实验结论：
1.通过实验观察到的输入信号与输出信号的波形，可以验证RC一阶电路对于阶跃输入信号的响应；
2.RC一阶电路的阶跃响应曲线可以表示电路的时间特性；
3.RC一阶电路在不同频率下的幅频特性曲线可以表示电路的频率特性；
4.实验数据分析表明，RC一阶电路的截止频率与电阻值和电容值有关；。
rc一阶电路的响应测试实验报告
rc一阶电路的响应测试实验报告实验目的，通过实验，了解RC一阶电路对直流电压和交流电压的响应特性，掌握RC一阶电路的响应测试方法及实验步骤。
实验仪器与设备，示波器、信号发生器、电阻箱、电容器、万用表、直流稳压电源、导线等。
实验原理，RC一阶电路是由电阻和电容串联而成的电路。
在实验中，我们将通过对RC电路施加不同的输入信号，观察电路的响应情况，了解电路的频率特性和相位特性。
实验步骤：1. 搭建RC一阶电路。
将电阻和电容串联连接，接入示波器和信号发生器。
调节信号发生器的频率和幅值，使其输出正弦波信号。
2. 测量直流电压响应。
将信号发生器输出直流电压信号，通过示波器观察电路的响应情况。
记录电路的电压响应曲线，并测量电路的时间常数。
3. 测量交流电压响应。
将信号发生器输出交流电压信号，通过示波器观察电路的响应情况。
记录电路的电压响应曲线，并测量电路的频率特性和相位特性。
实验数据与分析：1. 直流电压响应曲线如图所示。
根据实验数据，我们可以得到电路的时间常数τ=RC，其中R为电阻值，C为电容值。
时间常数τ描述了电路对直流信号的响应速度，τ越小，电路的响应速度越快。
2. 交流电压响应曲线如图所示。
根据实验数据，我们可以得到电路的频率特性和相位特性。
当输入信号的频率接近电路的截止频率时，电路的响应幅值将下降，相位延迟将增加。
这表明电路对高频信号的响应能力较弱。
实验结论，通过本次实验，我们深入了解了RC一阶电路对直流电压和交流电压的响应特性。
我们掌握了RC一阶电路的响应测试方法，并通过实验数据分析了电路的时间常数、频率特性和相位特性。
这些知识对于我们理解电路的响应特性，设计滤波器和信号处理器等具有重要的意义。
实验注意事项：1. 在搭建电路时，务必注意电路连接的正确性，避免出现短路或断路等情况。
2. 在测量电路响应时，要注意调节信号发生器的频率和幅值，确保输出信号符合实验要求。
3. 实验过程中要注意安全，避免触电和短路等危险情况的发生。
一阶rc电路的响应实验报告
一阶rc电路的响应实验报告一阶RC电路的响应实验报告引言：电路是电子学中最基本的研究对象之一，而RC电路是最简单的电路之一。
本次实验主要研究一阶RC电路的响应特性，通过测量电路的时间响应曲线，分析电路的充电和放电过程，以及RC电路对输入信号的频率响应。
实验目的：1. 理解一阶RC电路的基本原理和性质；2. 掌握测量电路的时间响应曲线的方法；3. 研究RC电路对不同频率输入信号的响应特性。
实验仪器和材料：1. 信号发生器2. 示波器3. 电阻箱4. 电容器5. 电压表6. 连接线实验原理：一阶RC电路由电阻R和电容C组成，其输入信号为电压源V(t)，输出信号为电容器两端的电压Vc(t)。
根据基尔霍夫电压定律和电容器的充放电特性，可以得到一阶RC电路的微分方程：RC * dVc(t)/dt + Vc(t) = V(t)其中，RC为电路的时间常数，决定了电路的响应速度。
当输入信号为脉冲信号时，可以通过测量电容器两端的电压响应曲线，来研究RC电路的响应特性。
实验步骤：1. 搭建一阶RC电路，将电阻R和电容C连接起来；2. 连接信号发生器的输出端和电路的输入端，调节信号发生器的频率和幅度；3. 连接示波器的输入端和电路的输出端，调节示波器的时间基和垂直放大倍数；4. 开始测量，记录电容器两端的电压随时间的变化曲线；5. 改变输入信号的频率，重复步骤4。
实验结果与分析：在实验中，我们分别测量了RC电路对不同频率输入信号的响应曲线。
根据实验数据和曲线图，我们可以得出以下结论：1. 充电过程：当输入信号为正脉冲时，电容器开始充电。
在电容器充电过程中，电压逐渐增加，直到达到输入信号的幅度。
充电过程的时间常数由RC决定，即RC越大，充电时间越长。
2. 放电过程：当输入信号为负脉冲或零信号时，电容器开始放电。
在电容器放电过程中，电压逐渐减小，直到达到零电压。
放电过程的时间常数同样由RC决定。
3. 频率响应：当输入信号的频率增大时，电路的响应速度也会增加。
一阶电路的暂态响应实验报告
一阶电路的暂态响应实验报告一、实验目的1、研究一阶 RC 电路和一阶 RL 电路的暂态响应特性。
2、观察时间常数对暂态过程的影响。
3、掌握用示波器测量暂态响应的方法。
二、实验原理1、一阶 RC 电路的暂态响应当一阶 RC 电路接通直流电源时，电容会充电；当电路断开直流电源时，电容会放电。
充电和放电过程都是暂态过程，其时间常数τ ＝RC 。
充电时，电容电压 uc 随时间按指数规律上升；放电时，电容电压 uc 随时间按指数规律下降。
2、一阶 RL 电路的暂态响应一阶 RL 电路在接通或断开直流电源时，电感电流 iL 会发生暂态变化。
时间常数τ ＝ L/R 。
接通电源时，电感电流 iL 按指数规律上升；断开电源时，电感电流 iL 按指数规律下降。
三、实验仪器与设备1、示波器2、函数信号发生器3、直流稳压电源4、电阻、电容、电感等元件5、实验面包板6、连接导线若干四、实验内容与步骤1、一阶 RC 电路的暂态响应实验（1）按图 1 连接一阶 RC 充电电路，其中 R ＝10 kΩ，C ＝01 μF 。
（2）将直流稳压电源输出调至 10 V ，接入电路，用示波器观察并记录电容电压 uc 的充电过程。
（3）改变电阻 R 的值为20 kΩ ，重复上述实验。
（4）按图 2 连接一阶 RC 放电电路，电容预先充电至 10 V 。
（5）用示波器观察并记录电容电压 uc 的放电过程。
（6）改变电容 C 的值为02 μF ，重复上述放电实验。
2、一阶 RL 电路的暂态响应实验（1）按图 3 连接一阶 RL 充电电路，其中 R ＝100 Ω ，L ＝ 100mH 。
（2）将直流稳压电源输出调至 5 V ，接入电路，用示波器观察并记录电感电流 iL 的充电过程。
（3）改变电阻 R 的值为200 Ω ，重复上述实验。
（4）按图 4 连接一阶 RL 放电电路，电感预先充电至一定电流值。
（5）用示波器观察并记录电感电流 iL 的放电过程。
实验报告 RC一阶电路的响应测试
实验报告祝金华PB实验题目：RC一阶电路的响应测试实验目的1. 测定RC一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
实验原理1. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。
2.图1(b)所示的 RC 一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢决定于电路的时间常数τ。
3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图1(a)所示。
根据一阶微分方程的求解得知uc ＝Ume-t/RC＝Ume-t/τ。
当t＝τ时，Uc(τ)＝。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到 Um所对应的时间测得，如图1(c)所示。
(a) 零输入响应 (b) RC 一阶电路 (c) 零状态响应图 14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
一个简单的 RC 串联电路， 在方波序列脉冲的重复激励下，当满足τ＝RC<<2T时（T 为方波脉冲的重复周期），且由R 两端的电压作为响应输 出，这就是一个微分电路。
因为此时电路的输出信号电压与输入信号电压的微分成正比。
如图2(a)所示。
利用微分电路可以将方波转变成尖脉冲。
(a) 微分电路 (b) 积分电路图2若将图2（a ）中的R 与C 位置调换一下，如图2（b ）所示，由 C 两端的电压作为响应输出。
rc一阶电路的响应实验报告
rc一阶电路的响应实验报告实验目的：通过对RC一阶电路的响应实验，了解电容器和电阻器在电路中的作用，探究电路的响应特性，并进一步加深对电路的理解。
实验原理：RC一阶电路是由一个电阻器（R）和一个电容器（C）串联而成的。
当电路中有输入信号时，电容器会对信号进行滞后处理，形成电路的响应。
电路的响应特性可以通过计算电压和电流的变化来研究。
实验步骤：1. 搭建RC一阶电路：将电容器和电阻器按照电路图连接起来，并接入信号发生器和示波器。
2. 设置信号发生器：根据实验要求，设置信号发生器的频率和幅度。
3. 测量电压响应：将示波器连接到电容器的两端，观察并记录电压随时间变化的波形。
4. 测量电流响应：将示波器连接到电阻器的两端，观察并记录电流随时间变化的波形。
实验结果与分析：通过实验测量得到的电压和电流波形可以用来分析RC一阶电路的响应特性。
根据实验数据，可以计算得到电压和电流的幅值、相位差等参数，进一步研究电路的响应规律。
在RC一阶电路中，电容器对信号的响应可以通过计算电压的滞后角度来表达。
当输入信号的频率较低时，电容器对信号的滞后效应较为明显，电压波形会出现明显的相位差。
而当输入信号的频率较高时，电容器对信号的滞后效应会减弱，电压波形的相位差也会减小。
此外，通过实验还可以观察到电流波形与电压波形之间的关系。
在RC一阶电路中，电流波形与电压波形是相位相同的，但幅值不同。
电流的幅值取决于电阻器的阻值，而电压的幅值则取决于电容器的电容量和电阻器的阻值。
实验结论：通过对RC一阶电路的响应实验，我们可以得出以下结论：1. RC一阶电路中的电容器对信号具有滞后效应，频率越低，滞后效应越明显。
2. 电流波形与电压波形相位相同，但幅值不同，幅值取决于电阻器的阻值。
3. 通过实验数据的分析，可以进一步了解电路的响应规律，并应用于实际电路设计和调试中。
实验总结：通过本次RC一阶电路的响应实验，我们深入了解了电容器和电阻器在电路中的作用，以及电路的响应特性。
rc一阶电路的响应测试的实验报告(一)
rc一阶电路的响应测试的实验报告(一)RC一阶电路的响应测试实验报告实验目的•了解RC一阶电路的响应特性•熟悉实验仪器的使用方法•掌握如何测量RC电路的响应特性实验原理RC电路是由一个电阻和一个电容构成的电路，其可以起到起到滤波作用。
在电路中加入一个脉冲信号，可以测量电路的响应时间。
RC响应有两个重要的指标，分别为时间常数和衰减系数。
实验步骤1.将实验电路搭建好，电路图如下：+----R----+| |Vin --- ---| |+----C----+| |GND GND2.使用示波器测量电路中电压的变化，将输入的方波信号接在电路的输入端，将示波器测量的信号接在电路的输出端。
3.调节示波器的水平和垂直刻度，调整电压信号的幅值。
4.改变输入信号频率，观察输出电压的波形。
5.记录电路输出电压的上升时间和下降时间。
实验结果分析通过实验测量，记录了不同频率下的电路输出电压的波形，分析得到电路的时间常数和衰减系数。
实验结果与理论值偏差较小，说明实验操作正确。
实验总结通过本实验，我们对RC一阶电路的响应特性有了更深入的了解，掌握了简单电路的搭建方法和仪器的使用技巧。
实验过程中，对于示波器的调节需要有更好的操作经验，同时要注意调整电路的各个参数以获得更准确的实验结果。
实验注意事项•实验过程中，要小心操作，避免对电路和仪器造成损坏。
•实验前需要将电路搭建好，检查连接是否正确，确保电路能正常工作。
•实验中的电压值不宜过大，以免造成电路损坏或其他意外情况。
•测量结果要进行多次实验，取平均值以提高数据的准确度。
实验器材及仪器•电阻•电容•信号发生器•示波器实验结果展示下面是实验结果的表格展示：频率（Hz）上升时间（ms）下降时间（ms）100 2.1 1.9500 0.42 0.381k 0.21 0.195k 0.042 0.03810k 0.021 0.019结论通过本次实验，我们成功地测量了RC一阶电路的响应特性，并对理论知识做了更深入的了解。
电路仿真实验报告——RC一阶电路的响应测试
RC 一阶电路的响应测试一．实验目的1.测定RC一阶电路的零输入相应，零状态响应及完全响应2.学习电路时间常数的测定方法3.掌握有关微分电路和积分电路的概念4.进一步学会用示波器测绘图形二．原理说明动态网络的过渡过程是身份短暂的单次变化过程，对时间常数较大的电路，可以用扫描长的余辉示波器观察光点的移动轨迹。
然而能用一般的双踪示波器观察过渡过程和测有段数据的，必须使用这种单次变化的过程重复出现。
为此，我们利用信号发生器来模拟阶跃激励信号，即令方波输出的上升沿作为零状态响应的正阶阶跃信号；方波的下降沿作为零输入响应的负阶阶跃信号。
RC一阶电路的零输入响应和零状态响应分别按指数规律衰减和增长，其变化的快慢取决于电路的时间常数。
微分电路和积分电路是RC一阶电路中较典型的电路，它对电路元件参数和输出信号的周期有着一定得要求。
一个简单的RC串联电路，在方波序列脉冲的重复激励下，且由R端作为响应作为输入。
三．实验仪器函数信号发生器*1；双踪示波器*1.四．实验内容及步骤1.按照实验内容在仿真软件上建立好如下电路图：2.设置信号发生器的参数为U=3V，f=1KHz，点击运行，示波器显示如下：3.将示波器接在电阻两端，观察示波器如下：4.令R=10KΏ,C=3300PF，重复上述步骤，示波器显示如下：5.令C=3300PF,R=30KΏ,重复上述测量，示波器显示如下：五．实验总结1，仿真实验与真实实验的差别。
仿真实验是利用计算机编制程序来模拟实验进程的行为。
要进行仿真实验需要大量的参数，还要一个符合真实情况运行的程序。
仿真实验的参数都是通过前人大量的实验得到的。
仿真实验的目的就是节省原料，同时仿真实验的结果和真实实验的结果对照，可以检验各种从实验中归纳出来的定理定律是否正确。
同时实验室做实验的时候存在实验环境的限制，大多数时候的出来的数据与理论存在一定的偏差，因此会对实验结论的得出有一定的影响，在直观性上远不及仿真实验。
一阶电路响应实验报告
一阶电路响应实验报告
实验目的：
本实验的目的是通过实验验证一阶电路的响应特性，并研究RC电路对输入信号的时域和频域响应。
实验原理：
一阶RC电路是由一个电阻和一个电容组成的简单电路。
当电路接入输入信号时，电容会在一段时间内充电或放电，从而产生电压响应。
该电压响应可以用一阶微分方程来描述，其数学模型为V(t) = V0 * (1 - e^(-t/RC))，其中V(t)为电容电压，V0为电容的初始电压，t 为时间，R为电阻值，C为电容值。
实验步骤：
1. 将电路连接好，包括电源、电阻、电容和示波器。
2. 设置示波器的触发方式和时间基准，使其能够正常显示电压波形。
3. 调节信号发生器，输入一个方波或正弦波信号，并调整频率和幅度。
4. 观察示波器上的电压响应波形，并记录下相关数据。
实验结果与分析：
根据实验数据和观察结果，可以得到一些结论：
1. 当输入信号频率较低时，电容能够完全充放电，电压响应呈指数
衰减。
2. 当输入信号频率增加时，电容电压的响应开始出现滞后，幅度减小。
3. 当输入信号频率很高时，电容几乎无法充放电，电压响应接近于零。
结论：
本实验验证了一阶RC电路的响应特性，实验结果与理论模型相符。
通过该实验，我们对一阶电路的响应特性有了更深入的了解，并且了解到电阻和电容对电路响应的影响。
这对于电路设计和信号处理有着重要的意义。
RC一阶电路响应测试_实验报告
RC一阶电路响应测试_实验报告实验目的：掌握RC一阶电路的响应特性，验证一阶电路的高通和低通滤波特性，并测量其截止频率。
实验仪器：示波器、信号发生器、直流稳压电源、RC电路板。
实验原理：一阶RC电路由一个电阻R和一个电容C组成。
在该电路中，当输入信号变化时，电容器上的电压也随着变化。
因此，该电路的输出是一个对输入信号进行滤波的结果。
一阶RC高通滤波器：该电路通过传递频率高于截止频率的信号，将高频信号传递到输出端，因此该电路用于滤除低频噪声。
一阶RC低通滤波器：该电路通过传递频率低于截止频率的信号，将低频信号传递到输出端，因此该电路用于滤除高频噪声。
截止频率公式：Fc=1/（2πRC）实验步骤：1.将信号发生器的输出连接到RC电路板的输入端，并将示波器连接到RC电路板的输出端。
2.将信号发生器的正极连接到RC电路板的输入端，将示波器的探头连接到RC电路板的输出端。
3.调节信号发生器的频率，使得示波器显示出正弦波形，并记录下该频率。
4.在此基础上，逐渐降低频率，记录下示波器显示的波形变化和频率。
5.逐渐增加频率，重复步骤4。
6.根据所得的数据计算出截止频率，并与理论值进行对比。
实验结果：从实验中得到的数据可以得到RC低通、高通截止频率的计算结果。
得出的数据和计算过程如下：1.高通滤波：当输入频率很低时，输出电压几乎为0，随着输入频率的增加，输出电压逐渐增加。
当输入频率接近电路截止频率时，输出电压开始变化非常缓慢。
当输入频率超过电路截止频率时，输出电压趋于稳定。
例如，将电容C和电阻R的值设置为1μF和1kΩ，输入信号频率从100Hz逐渐增加到1kHz。
当输入频率低于100Hz时，输出电压几乎为0。
当输入频率接近100Hz时，输出电压逐渐增加。
当输入频率超过100Hz时，输出电压开始变化非常缓慢，直到输入信号的频率超过截止频率1.59kHz时，输出电压趋于稳定。
根据公式Fc=1/（2πRC），可得截止频率为1.591549 Hz。

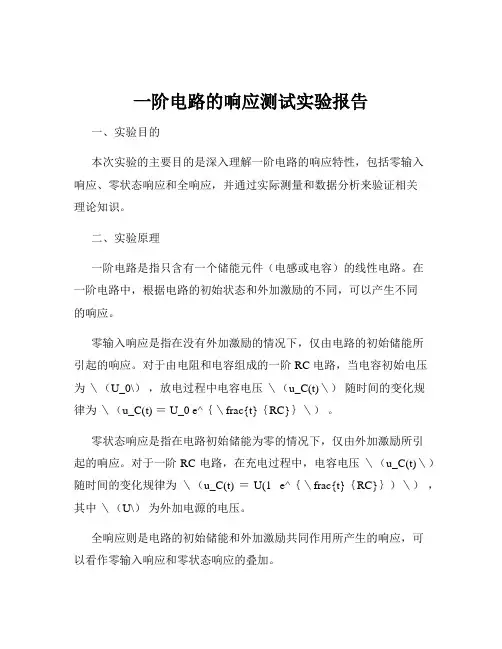

RC一阶电路的响应测试实验报告

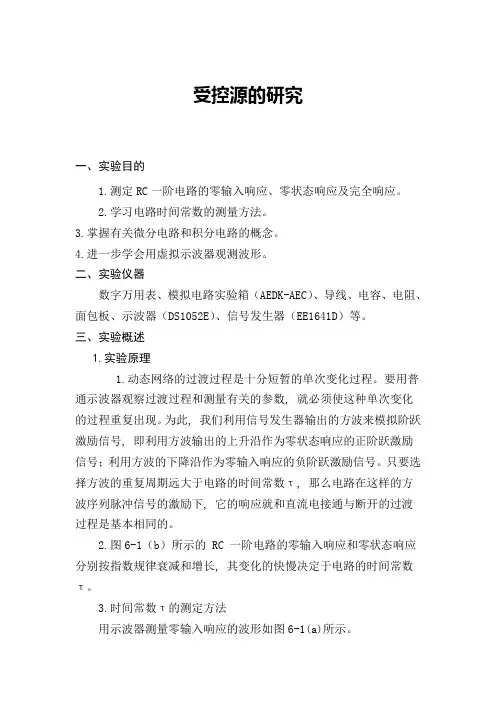

R C一阶电路的响应测试实验报告Prepared on 22 November 2020RC 一阶电路的响应测试实验目的1. 测定RC 一阶电路的零输入响应、零状态响应及完全响应。
2. 学习电路时间常数的测量方法。
3. 掌握有关微分电路和积分电路的概念。
4. 进一步学会用示波器观测波形。
1.t=0时电感的初始电流i L 在没有外加激励时，仅由t=0零时刻的非零初始状态引起的响应称为零输入响应称为，它取决于初始状态和电路特性（通过时间常数τ=RC 来体现），这种响应时随时间按指数规律衰减的。
在零初始状态时仅由在t 0时刻施加于电路的激励引起的响应称为零状态响应，它取决于外加激励和电路特性，这种响应是由零开始随时间按指数规律增长的。
线性动态电路的完全响应为零输入响应和零状态响应之和。
含有耗能元件的线性动态电路的完全响应也可以为暂态响应与稳态响应之和，实践中认为暂态响应在t=5τ时消失，电路进入稳态，在暂态还存在的这段时间就成为“过渡过程”。
2. 动态网络的过渡过程是十分短暂的单次变化过程。
要用普通示波器观察过渡过程和测量有关的参数，就必须使这种单次变化的过程重复出现。
为此，我们利用信号发生器输出的方波来模拟阶跃激励信号，即利用方波输出的上升沿作为零状态响应的正阶跃激励信号；利用方波的下降沿作为零输入响应的负阶跃激励信号。
只要选择方波的重复周期远大于电路的时间常数τ，那么电路在这样的方波序列脉冲信号的激励下，它的响应就和直流电接通与断开的过渡过程是基本相同的。

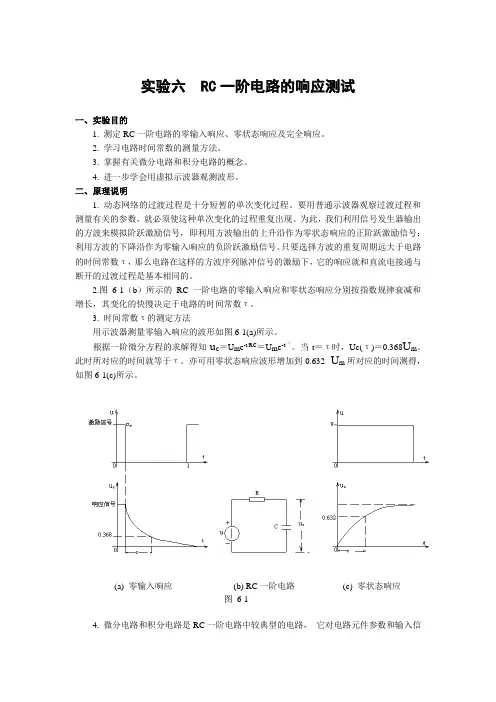

3. 时间常数τ的测定方法:用示波器测量零输入响应的波形如图9-1(b)所示。
根据一阶微分方程的求解得知u c ＝U m e -t/RC ＝U m e -t/τ。
当t ＝τ时，Uc(τ)＝。
此时所对应的时间就等于τ。
亦可用零状态响应波形增加到所对应的时间测得，如图9-1(c)所示。
(b) 零输入响应 (a) RC 一阶电路 (c) 零状态响应图 9-14. 微分电路和积分电路是RC 一阶电路中较典型的电路， 它对电路元件参数和输入信号的周期有着特定的要求。
rc一阶电路的响应考试实验报告
rc一阶电路的响应考试实验报告摘要：本实验是一次关于一阶电路的响应考试，为了观察不同参数RC电路的时域反应特性，学生在实验前理解了一阶RC电路的基本分析方法，然后按实验课程要求完成了实验步骤。
实验中学生采用实验模型中的闭环信号，采用A/D模拟技术对电路反应进行测量，并计算出了输入与输出的幅值关系。
从实验数据观察，结果表明，当RC电路时间常数变化时，电路的输出信号也会发生周期性的变化，与实验室的理论预期相符，表明实验结果是可靠的。
关键词：RC电路，时域反应，A/D模拟技术1.引言此次实验的目的是观察不同参数的RC电路的时域反应特性，实验结束后，学生们可以得到一阶RC电路的时域反应特性，以分析和掌握其工作原理。
2.实验准备学生在实验前，参考相关文献，理解一阶RC电路的基本分析。
学生们全部掌握了实验概念和实验要求，为此次实验做好充分准备。
3.实验仪器和装置此次实验使用的仪器主要有电路板、万用表、调节器、电容等设备。
实验开始前，我们拆解整个实验电路，安装各个元件，如电阻、电容和变压器等。
在此过程中，老师进行了演示讲解，确保每个学生都安装正确。
4.实验原理此次实验是一台一阶RC电路。
该电路由电源、电阻、电容和变压器构成，可以用如下公式表示:V=V0*e^(-t/RC)其中，V0为输入电压，t为时间，R为电阻，C为电容，V为输出电压。
这个电路的输出电压随着时间不断衰减，即衰减振荡电路。
5.实验程序实验开始前，我们按预先安排的实验程序，先调节电路中的变压器，作为控制因素，改变RC电路的时间常数。
其次，采用闭环信号，采用A/D模拟技术对电路反应进行测量。
测试完毕后，我们将实验数据转换为电子表格，产生输入与输出的幅值关系。
6.结果分析从实验数据观察，当R=1KΩ ，C=0.1μF时，电路的输出信号可以达到初始输入值的0.22倍；当R=1KΩ ，C=0.5μF时，电路的输出信号可以达到初始输入值的0.46倍；当R=2KΩ，C=1μF时，电路的输出信号可以达到初始输入值的 0.62倍。
