大华条码秤维护手册

目录一、概述 (2)1 规格参数 (2)2 主要部件及功能 (2)二、超市零售业条形码相关内容及设计要点 (4)1. 超市零售业条形码类型 (4)2. 条形码设计要点 (4)3. 特殊条形码设计 (5)三、产品调试 (6)1 产品型号说明 (6)2 PLU的录入（手工录入） (6)3 条码秤及收银秤PLU调用及打印 (6)4 折扣、找零功能 (6)5连续打印及自动打印等 (7)6 电子秤报表功能演示 (7)7 店名设置 (7)8 PLU信息数据编辑及下载要点 (8)9 电子秤IP设置（联网版） (8)四、产品维护 (9)1 称重部分 (9)1．1 重量标定 (9)1．2 传感器 (10)1．3 称重部分常见故障及检测维护 (10)2 打印部分 (12)2．1 装纸注意要点 (12)2．2 打印机通讯测试 (13)2．3 纸张切换 (13)2．4 纸张校验 (13)2．5 打印机常见故障及排除方法 (14)3 显示、输入部分 (15)3．1 显示部分 (15)3．2 输入部分 (15)3．3 显示、输入部分常见故障及排除方法 (15)4 电源部分 (16)4．1 电源部分常见故障及排除方法 (16)5 其他常见故障排除方法及注意事项 (16)5．1 其他常见故障排除方法 (16)5．2 其他注意事项 (17)附录 (18)一、概述1规格参数型号：TM－Aa外形：平台型和立杆型（主板在底部，其余器件在上罩内安装）外观尺寸：平台型（TM－Aa－1/2－a/c）－388×381×160 mm立杆型（TM－Aa－1/2－b/d）－428×381×500 mm 秤盘尺寸：360×277 mm最大称量及分度：传感器规格3kg 1g/0.5g 5kg6kg 1/2g 8kg15kg 2/5g 20kg30kg 5/10g 50kg键盘：机械式按键（按钮）；平面触摸式键盘（可选）快捷键数：平台型－31键立杆型－71键显示精度：1/3000 F·S显示：红光LED数码管A 皮重窗－4位B 净重窗－5位C 单价窗－5位D 总价窗－7位（可选C 单价窗－6位 D 总价窗－6位）打印：A 纸张：标签&收银纸B 纸卷规格：标签宽度（Max.60mm）标签纸卷内径（Min.26mm）外径（Max.100mm）收银纸宽度（Max.60mm）内径（Min.10mm）C 有效打印宽度：56mmD 打印精度：8dots/mmE 打印速度：75mm/s电源：220V＋10％－15％50Hz操作温度：0℃～40℃湿度：≤85％RH通讯接口：RS232（串口）－标准（最大传输距离：20m）TCP/IP（以太网）－可选（最大传输距离：1000m）2主要部件及功能主芯片：PHILIPS P89V51 －CPU用户数据存储：WINBOND W29C040 －Flash Memory系统数据存储器：DS1230Y(HK1235-7) －SRAM时钟：DS12C887 －Real Time Clock 标定芯片：X5045 －CPU Supervisor 输入、输出芯片：81C55P －I/O通讯芯片：HIN232 －RS232打印机：UC056 －Thermal Printer 开关电源：SW90－4AAC －Power Supply 1.电子秤底座外观及尺寸2.正视图二、超市零售业条形码相关内容及设计要点1.超市零售业条形码类型1．EAN8（8位码）2．EAN13（13位码）3．EAN13＋5（13位码及附加码，俗称中国码）4．INTERLEAVED 2 OF 5（交叉2、5码）其中：EAN8为8位码，该码只用于对条形码要求较简单的场合，如仅需知道该码代表何种物品即可。

大华电子秤一般编码规则：FWWWWWWC（F代表标识位，W表示商品代码，C 为校验位）EAN13为13位码，该码用于大部分超市零售业场合，该条形码可提供商品信息及总金额或总重量等信息。

大华电子秤一般编码规则：FWWWWWWEEEEEC、FWWWWWWNNNNNC或FFWWWWWWEEEEC、FFWWWWWWNNNNC（F代表标识位，W表示商品代码，E表示总金额，N表示总重量，C为校验位）EAN13＋5为13位码及附加码，该码用于一部分台资及其他超市卖场，该条形码分为两端，其前端与EAN13码一致，后半段条码为附加码，用于表示一些附加信息，通常为总量或金额信息。

大华电子秤一般编码规则：FWWWWWWEEEEEC NNNNN（F代表标识位，W表示商品代码，E表示总金额，N表示总重量，C为校验位）INTERLEAVED 2 OF 5为交叉2、5码，该码在条码秤应用中就是俗称的18位条码，广泛应用于各大外资超市卖场，该条形码可提供商品信息、商品总金额及商品总重量等信息。

大华电子秤编码规则：FWWWWWWEEEEENNNNNC或FWWWWWWNNNNNEEEEEC （F代表标识位，W表示商品代码，E表示总金额，N表示总重量，C为校验位）2.条形码设计要点鉴于条形码国际编码规则，国家商品条形码码段为690～692，为避免条形码重复，请避免使用以6X为标识位的散装条形码。

超市POS系统通常情况下，国内超市后台软件可辨识以下两种编码规则的条形码：①1位标识位＋6位商品代码的13位金额码、重量码或18位条形码使用电子秤默认的条形码出厂设置即可满足以上编码规则的条码，即FWWWWWW……②2位标识位＋5位商品代码的13位金额码、重量码或18位条形码◆方案一：使用13或18位码（两位店名），形如FFWWWWWWEEEEC等，把FF设置成2位标识位，把WWWWWW设置成5位商品代码＋“0”（即在5位商品代码的后面固定加上一个“0”使之变成6位编码）◆方案二：使用13或18位码，形如FWWWWWWEEEEEC等，把2位标识位分开，将第一位设置于F，而把第二位标识位固定的加到5位商品代码的前面使之变成6位编码即可。

以上两种方案均可使条码符合设计标准，但是方案一是以损失一位金额位或重量位为前提的，所以在单比交易金额超过100元时就会发生条码金额与实际金额不符的情况，故在此特别强调：若遇以上情况时，建议使用方案二设计条形码。

✧小型规模收银系统（收款机）通常情况下电子收款机能够读取的电子秤条码为13位金额码，大致有两种条码设计规则：①两位可编辑标识位＋5位商品代码，以龙飞收款机为例：商品PLU属性设置为：00XY（XY表示标识位）商品编码设置为：WWWWW对应大华条码秤上的条码设置为：标识位F＝X；电子秤商品代码WWWWWW＝YWWWWW②两位固定标识位（20）＋5位商品代码，以优创收款机为例：PLU单品编码：00000000WWWWW对应大华条码秤上的条码设置为：标识位F＝2；电子秤商品代码WWWWWW＝0WWWWW3.特殊条形码设计在很多场合需要根据客户实际需要来设计条形码格式，如FWWWWWWSSSSSC，其中，F为标识位，W为固定代码，S为重量或数量等。

如遇以上条码要求，则可在条形码设计时选择使用“十三位固定码”。

其他特殊条码类型可由客户或经销商向我厂咨询，我厂可根据不同要求来设计特殊条码。

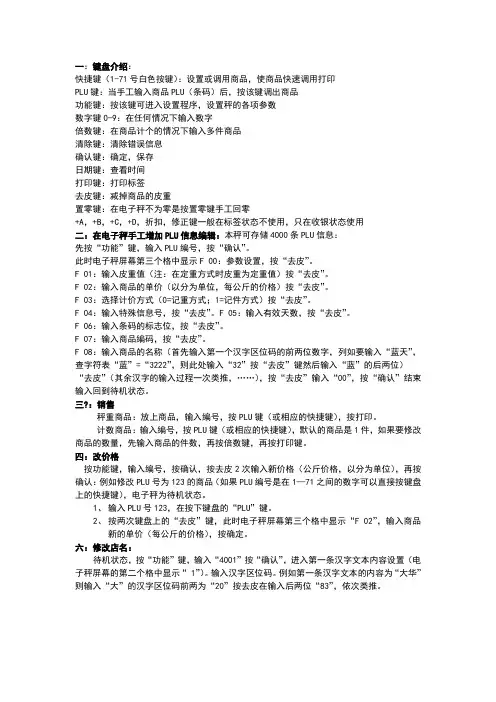

三、产品调试1产品型号说明例如：TM－Aa－1－a其中：TM ——代表条码秤；Aa ——代表秤的显示方式；Aa表示该秤为数码管显示；若液晶显示，此处应为Ab；1 ——代表秤的功能版本；1表示该秤为普通型条码打印计价秤；若条码包装秤，此处应为2；若条码计数秤，此处应为3；若英文版条码秤，此处应为4；若特殊定制条码秤，此处应为5或者6；a ——代表秤的外观型号及通讯方式；a表示该秤为平台型、RS232（串口）；b表示该秤为立杆型、RS232（串口）；c表示该秤为平台型、TCP/IP（以太网接口）；d表示该秤为立杆型、TCP/IP（以太网接口）；2PLU的录入（手工录入）1．条码秤及收银秤的手工录入方法：按【功能】输入PLU编号按【确认】按【去皮】两次输入商品单价按【去皮】输入计价方式（0或1）按【去皮】输入特殊信息号按【去皮】输入商品有效期天数按【去皮】输入商品代码按【去皮】输入商品名称的区位码按【去皮】输入00 按【确认】保存退出。

2．条码包装秤手工录入方法：按【功能】输入PLU编号按【确认】按【去皮】两次输入商品单价按【去皮】输入计价方式（0或1）按【去皮】输入特殊信息号按【去皮】输入商品有效期天数按【去皮】输入条形码标识位按【去皮】输入商品代码按【去皮】输入商品名称区位码按【去皮】输入00 按【确认】保存退出。

3条码秤及收银秤PLU调用及打印1．条码秤及条码包装秤按PLU编号按【PLU】加载重量按【打印】2．收银秤按PLU编号按【PLU】加载重量按累加键按【打印】4折扣、找零功能调用出PLU信息后，按【折扣】输入折扣比例按【确认】；或按【折扣】两次输入总金额折扣按【确认】5连续打印及自动打印等调用PLU信息后，按【功能】按【打印】；若出现单价窗显示“000”，则输入标签自动打印间隔秒数，按【确认】即可6电子秤报表功能演示7店名设置1．条码秤及收银秤按【功能】输入33333 按【确认】输入店名汉字区位码直至输入完毕（每个字输入区位码前两位后按【去皮】，再输入区位码后两位）按【去皮】输入00 按【确认】2．包装秤按【功能】输入4001 按【确认】输入店名汉字区位码直至输入完毕（每个字输入区位码前两位后按【去皮】，再输入区位码后两位）按【去皮】输入00 按【确认】8PLU信息数据编辑及下载要点“PLU编号”为一组4位数字，范围为0001～4000；“商品代码”为一组6位数字，范围为000000～999999，其中若不满六位，则系统会在数字前面补零至6位；“单价”为一组5位数字，无小数点，系统将最后两位默认为角和分；“单位”为1位数字，其中0代表称重商品，1代表计件商品；“有效期”为一组3位数字，范围为000～999；“皮重”为一组5位数字，表示预制皮重值，单位为g；“信息号”为1位数字，表示该PLU调用的特殊信息的编号，范围0～9，其中0表示不调用；“商品名称”及“配料”为汉字或字符串，其中，条码秤和收银秤的商品名称内容最多为23个汉字或字符，条码包装秤商品名称内容最多为9个汉字或字符，配料内容最多为12个汉字或字符；以上内容除“商品名称”及“配料”外均为非空，若没有或不用则输入0；信息设置完毕后，选择适合电子秤的通讯端口进行通讯下载；9电子秤IP设置（联网版）1．恢复电子秤IP至出厂默认IP地址：（192.168.0.150）按【功能】输入9001 按【确认】重启电子秤2．配置电子秤IP地址按【功能】输入9002 按【确认】输入IP地址第一段数据（如192）按【确认】输入IP地址第二段数据（如168）按【确认】输入IP地址第三段数据（如000）按【确认】输入IP 地址第四段数据（如150）按【确认】四、产品维护1称重部分电子秤称重部分部件主要由称重传感器和A/D转换器构成，其中A/D转换器主要由模数转换器4051，放大器OP177及OP07，比较器LM393等器件构成。
