【CN209873754U】一种河道污水治理用漂浮物打捞装置【专利】
一种河道漂浮物治理装置的制作方法及专利技术

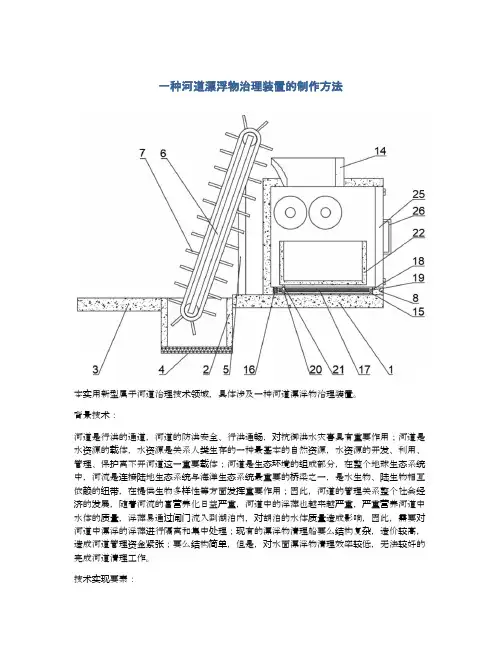

一种河道漂浮物治理装置的制作方法本实用新型属于河道治理技术领域，具体涉及一种河道漂浮物治理装置。
背景技术：河道是行洪的通道，河道的防洪安全、行洪通畅，对抗御洪水灾害具有重要作用；河道是水资源的载体，水资源是关系人类生存的一种最基本的自然资源，水资源的开发、利用、管理、保护离不开河道这一重要载体；河道是生态环境的组成部分，在整个地球生态系统中，河流是连接陆地生态系统与海洋生态系统最重要的桥梁之一，是水生物、陆生物相互依赖的纽带，在提供生物多样性等方面发挥重要作用；因此，河道的管理关系整个社会经济的发展，随着河流的富营养化日益严重，河道中的浮萍也越来越严重，严重营养河道中水体的质量，浮萍易通过闸门流入到湖泊内，对胡泊的水体质量造成影响，因此，需要对河道中漂浮的浮萍进行隔离和集中处理；现有的漂浮物清理船要么结构复杂，造价较高，造成河道管理资金紧张；要么结构简单，但是，对水面漂浮物清理效率较低，无法较好的完成河道清理工作。
技术实现要素：为解决上述背景技术中提出的问题。
本实用新型提供了一种河道漂浮物治理装置，具有便于使用的特点。
为实现上述目的，本实用新型提供如下技术方案：一种河道漂浮物治理装置，包括基座，所述基座侧面固定连接有收集箱，所述收集箱表面固定连接有收集板，所述收集箱表面穿设有第一过滤板，所述基座表面固定连接有固定杆，所述固定杆表面固定连接有传动装置，所述固定杆共有两个，且对称连接在传动装置表面，所述传动装置表面设置有第二过滤板，所述第二过滤板共有多个，且依次连接在传动装置表面。
优选的，所述基座表面固定连接有箱体，所述箱体表面穿设有第一轴承，所述第一轴承内穿设有第一转轴，所述第一转轴一端固定连接有第一正反电机，所述第一正反电机通过固定架固定连接在箱体表面，所述第一转轴表面固定连接有粉碎辊，所述箱体内壁固定连接有第二轴承，所述第一转轴另一端穿设在第二轴承内。
优选的，所述第一转轴表面固定连接有齿轮，所述齿轮共有两个，且相互啮合，所述箱体表面开设有进料口，所述箱体内壁开设有凹槽，所述凹槽内壁固定连接有第二正反电机。
一种河道漂浮物打捞装置[实用新型专利]
![一种河道漂浮物打捞装置[实用新型专利]](https://img.taocdn.com/s3/m/2717bad1376baf1ffd4fadc0.png)
专利名称：一种河道漂浮物打捞装置专利类型：实用新型专利
发明人：陈雷
申请号：CN201922447450.6
申请日：20191230
公开号：CN211713925U
公开日：
20201020
专利内容由知识产权出版社提供
摘要：本实用新型公开河道治理技术领域的一种河道漂浮物打捞装置，包括收集箱，所述收集箱顶部右侧固定设置有支撑块，且支撑块左侧前后端均设置有电动伸缩杆，所述横向活动机构滑动设置在收集箱内腔顶部，所述横向活动机构顶部左端固定设置有两组竖向支架，所述横向支架底部中央前后端均固定设置有液压缸，且前后侧伸缩杆底部分别与打捞机构顶部前后端固定连接，本实用新型通过电动伸缩杆推动横向活动机构可进行左右移动，进而可进行不同位置的打捞作业，通过打捞机构打捞起漂浮物后可通过电动伸缩杆推动横向活动机构移动至收集箱顶部，使漂浮物的落进收集箱内进行收集，打捞作业安全性高的同时提高工作效率，也方便使用人员后续对漂浮物进行处理。
