3ah真空断路器原理图
户内真空高压真空断路器结构及原理

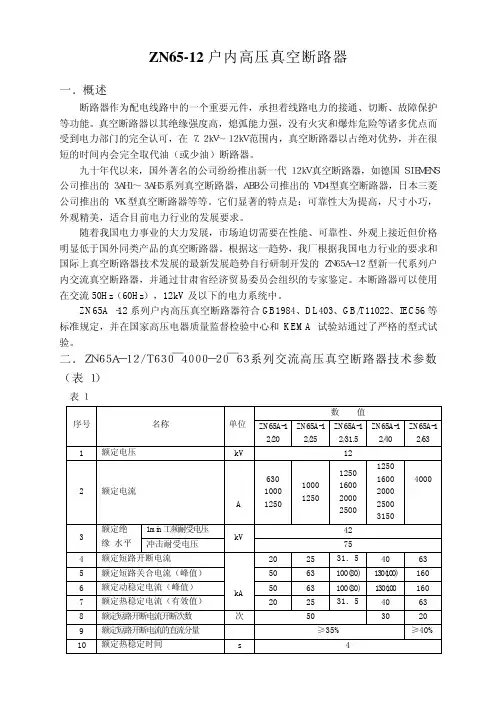

ZN65-12户内高压真空断路器一． 概述 断路器作为配电线路中的一个重要元件，承担着线路电力的接通、切断、故障保护等功能。
真空断路器以其绝缘强度高，熄弧能力强，没有火灾和爆炸危险等诸多优点而受到电力部门的完全认可，在７．２ｋＶ～１２ｋＶ范围内，真空断路器以占绝对优势，并在很短的时间内会完全取代油（或少油）断路器。
九十年代以来，国外著名的公司纷纷推出新一代１２ｋＶ真空断路器，如德国ＳＩＥＭＥＮＳ公司推出的３ＡＨ１～３ＡＨ５系列真空断路器，ＡＢＢ公司推出的ＶＤ４型真空断路器，日本三菱公司推出的ＶＫ型真空断路器等等。
它们显著的特点是：可靠性大为提高，尺寸小巧，外观精美，适合目前电力行业的发展要求。
随着我国电力事业的大力发展，市场迫切需要在性能、可靠性、外观上接近但价格明显低于国外同类产品的真空断路器。
根据这一趋势，我厂根据我国电力行业的要求和国际上真空断路器技术发展的最新发展趋势自行研制开发的ＺＮ６５Ａ－１２型新一代系列户内交流真空断路器，并通过甘肃省经济贸易委员会组织的专家鉴定。
本断路器可以使用在交流50Hz （60Hz ），12kV 及以下的电力系统中。
ZN65A –12系列户内高压真空断路器符合GB1984、DL403、GB/T11022、IEC56等标准规定，并在国家高压电器质量监督检验中心和KEMA 试验站通过了严格的型式试验。
二． ＺＮ６５Ａ－１２／Ｔ６３０￣４０００－２０￣６３系列交流高压真空断路器技术参数（表１） 表１ 数 值序号 名称单位 ZN65A -12/20 ZN65A -12/25 ZN65A -12/31.5 ZN65A -12/40 ZN65A -12/631额定电压kV 12 2 额定电流A630 1000 12501000 125012501600 2000 2500 1250 1600 2000 2500 315040001min 工频耐受电压 42 3 额定绝 缘 水平冲击耐受电压kV 754 额定短路开断电流 20 25 31．5 40 63 5 额定短路关合电流（峰值） 50 63 100(80) 130(100) 1606 额定动稳定电流（峰值） 50 63 100(80) 130(100 1607 额定热稳定电流（有效值） kA 2025 31．540 63 8 额定短路开断电流开断次数 次 50 3020 9 额定短路开断电流的直流分量 ≥35%≥40%10额定热稳定时间s4数 值序号 名称 单位 ZN65A -12/20 ZN65A -12/25 ZN65A -12/31.5 ZN65A -12/40 ZN65A -12/6311 额定操作顺序 ★ ☆12 机械寿命次 20000 10000 13 额定单个电容器组开断电流 630 14 额定背对背电容器组开断电流 A 40015 额定及最高电压下的分闸时间 ms 45±10 16 最低操作电压分闸时间 ms 60±10 17额定及最高电压下的合闸时间ms50±1045±10 注：(1) ★ 分-0.3s-合分-180s-合分 ☆ 分-180s-合分-180s-合分(2)括号内参数为配SIEMENS 公司,无锡SIEMENS 公司,美国西屋公司真空灭弧室参数。
西门子开关安装使用说明书2版
KYN28A-12（3AH5、3AH3）户内高压真空断路器安装使用说明书广东珠江开关有限公司二OO六年六月目录1概述1.1总则 (2)1.2使用条件 (2)1.3技术参数 (3)1.4机械参数 (3)1.53AH5外形尺寸 (4)1.63AH3外形尺寸 (5)2结构与功能2.1断路器总体结构 (6)2.2断路器内部接线原理图………………………………………….7~8 3调试和操作3.1准备工作 (9)3.2机构储能操作 (9)3.3合闸、分闸操作 (9)3.4与柜体配合过程操作 (9)4储运4.1运输 (9)4.2仓储 (10)5维修 (10)6随机文件 (10)7订货须知 (10).1概述1.1总则3AH5和3AH3户内高压真空断路器是三相交流50Hz，额定电压12kV 户内高压开关设备。
断路器符合IEC56、IEC694、BS531以及DINVDE0670的所有条款，而且还满足中国标准GB1984《交流高压断路器》和DL403（绝缘部分），并具有可靠的联锁功能。
重要说明：——主要零配件由西门子公司提供；——本公司是西门子公司授权制造商；——本公司与西门子公司进行技术合作，生产3AH开关；——产品受到西门子公司的质量监督和控制。
1.2使用条件1.2.1正常条件环境温度环境湿度最高温度+40℃日平均相对湿度95%≤最底温度－15℃月平均相对湿度90%≤日平均值不大于+35℃断路器装置地点的海拔高度最高可达1000m。
1.2.2特殊使用条件顾客若偏离正常使用条件可与制造厂家协商制造。
1.4机械参数——（表2）图1——正视图图3——正视图2结构与功能2.1断路器总体结构（图5）1.航空插座2.分闸按钮3.分合指示4.手柄储能孔5.合闸按钮6.储能指示7. 计数器8. 联锁装置9.绝缘子10.真空灭弧室11.导电触臂12.相间隔板13.绝缘挡板14.推进板15.底盘车16.框架2.2 断路器内部接线原理图（图6、图7）运行位置试验位置1~58 58针孔的航空插座 MO 弹簧机构的储能电机 K1 机构内部防跳继电器 Y1 分闸脱扣器 Y9 合闸脱扣器 S1 辅助开关 S21、S22、S3、S41 储能位置辅助开关 S8 试验位置辅助开关 S9 工作位置辅助开关图6——3AH5断路器内部接线原理图试验位置运行位置A1~D16 64针孔的航空插座 MO 弹簧机构的储能电机 K1 机构内部防跳继电器 Y1 分闸脱扣器 Y9 合闸脱扣器 S1 辅助开关 S21、S22、S3、S41 储能位置辅助开关S8 试验位置辅助开关 S9 工作位置辅助开关 Y0 闭锁电磁铁 S10 柜前合闸辅助开关 S11 柜体间联锁辅助开关图7——3AH3断路器内部接线原理图3调试和操作调试和操作中的各项工作应由受过专门训练、详细了解本装置开关设备性能的人员进行，工作中必须考虑相应的保护和预防措施。
真空断路器内部结构图
断路器检测——结尾工作
➢对所有紧固件进行紧固。 ➢二次回路接线端子连接可靠。 ➢盖上断路器面板，擦拭断路器外壳及断路器本体 绝缘套筒。较脏时可用干净丝绸蘸取无水乙醇擦拭， 然后揩干。
VS1开关故障处理范围
序
故障现象
号
电动合闸拒合，手动合闸拒 合
断路
1
器合 闸故 障
电动合闸拒合，手动合闸成 功
电动分闸拒分，手动分闸成 功
➢ 目测检查所有元件是否有损坏，如：分、合闸线圈、计数器、油缓冲、二次导线的绝缘层等。 ➢ 检查机械连接件、紧固件有无松动，定位销、卡簧有无震动断裂、脱落。 ➢ 检查机构内部传动及摩擦部位润滑是否良好，并对机构需润滑的部件涂抹润滑脂。（见图1） ➢ 检查二次部分所有电气端子有否松动。 ➢ 检查电机储能微动开关S1、辅助开关QF工作是否正常，发现异常应予以更换。
合闸后能移动底盘车 在非工作或非试验位置能合闸
原因分析
底盘车中锁板不到位 联锁不到位
断路器检测——检查操作电压和联锁
检查合分闸脱扣器的动作电压：
1 合闸脱扣器应能在80–110%额定电压(DC)范围内正确动作，实现合闸。 2 分闸脱扣器应能在65-120%额定电压(DC)范围内正确动作，实现分闸。当电源电压低至额定值的30%时，不
应脱扣。
检查合闸联锁如图4、图5所示：
1 未储能及断路器分闸的状态下分别将手车移至“试验/隔离位置”（冷备用位置） 2 取下面板，试摇动底盘车丝杠1~2圈后，检查合闸联锁板2应能扣住合闸弯板上的销，使断路器不能合闸； 3 对断路器执行储能而后执行合闸操作，检查此时滚轮与底盘车锁板的间隙应不大于3mm。此间隙太大会影
断路器处于分闸、储能状态
断路器处于分闸、未储能状态
西门子真空断路器讲解PPT课件
3AH3－大容量断路 器
第2页/共21页
3AH5－小容量断路 器
西门子3AH3系列真空断路器供货范围
第3页/共21页
50kA及以上开断可提供4500A断路器
西门子3AH4系列真空断路器供货范围
第4页/共21页
西门子真空断路器－特殊应用的首选
炼钢厂的电弧炉 3AH2/4真空断路器
西门子3AH4真空断路器针对中国35kV市场开发的产品 开断容量大，可以开断40kA及以下的短路电流，额定电流最大2500A 真空断路器采用大爬距设计，并配用大爬距灭弧室，满足GB和DL的绝缘 标准95/195kV 真空断路器采用敞开式空气外绝缘方式，机械寿命60000/120000次，可广泛使 用于冶金、炼钢厂和发电站等适合高频繁操作或运行条件严酷的场合， 如炼钢厂电弧炉等 真空断路器在正常工况下，10000次操作次数内免维护 真空断路器在全国各大钢厂都有良好的运行业绩
机械连锁和操作计数器
Mechanical interlocking and operations counter
合闸线圈和一级分励线圈
Closing solenoid and 1st shunt release
电气防跳
Electrical antipumping
马达操作储能机构
motor operated stored energy mechanism
基本配置
Basic equipment:
机械连锁和操作计数器
Mechanical interlocking and operations counter
合闸线圈和一级分励线 圈
Closing solenoid and 1st shunt release
真空断路器 3AH3说明书

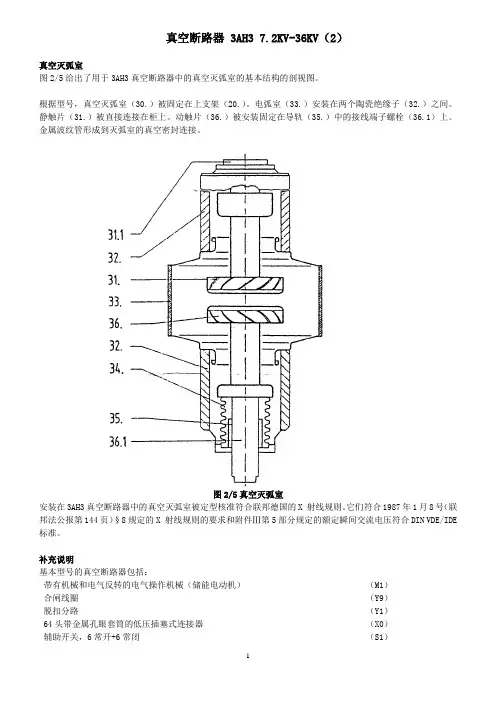

真空断路器 3AH3 7.2KV-36KV（2）真空灭弧室图2/5给出了用于3AH3真空断路器中的真空灭弧室的基本结构的剖视图。
根据型号，真空灭弧室（30.）被固定在上支架（20.）。
电弧室（33.）安装在两个陶瓷绝缘子（32.）之间。
静触片（31.）被直接连接在柜上。
动触片（36.）被安装固定在导轨（35.）中的接线端子螺栓（36.1）上。
金属波纹管形成到灭弧室的真空密封连接。
图2/5真空灭弧室安装在3AH3真空断路器中的真空灭弧室被定型核准符合联邦德国的X 射线规则。
它们符合1987年1月8号（联邦法公报第144页）§8规定的X 射线规则的要求和附件Ⅲ第5部分规定的额定瞬间交流电压符合DIN VDE/IDE 标准。
补充说明基本型号的真空断路器包括：带有机械和电气反转的电气操作机械（储能电动机）（M1）合闸线圈（Y9）脱扣分路（Y1）64头带金属孔眼套筒的低压插塞式连接器（X0）辅助开关，6常开+6常闭（S1）“合闸线圈储能”信号的位置开关（S41，S42）断路器分闸信号，信号复位开关（S6，S7）操作次数计数器防止误合闸的闭锁每个3AH3真空断路器也可以装有下面一些设备：接线板（X0）扩展的辅助开关，12常开+12常闭（S1）脱扣分路3AX1101 （Y2）电流互感器操作脱扣3AX1102 （Y4，Y5）电流互感器操作脱扣3AX1104（0.1WS）（Y6）低电压脱扣3AX1103 （Y7）手动电气合闸机械闭锁除标准的脱扣分路外，3AH3真空断路器也可以最多安装两个3AX11型脱扣分路。
在一览表HG11中声明了容许的辅助设备组合和特定的型号。
安装在配电柜或手车上安装供应的3AH3真空断路器是敞开的，可以看到“和闸弹簧脱扣”指示。
在安装3AH3真空断路器之前，先移走运输设备（制动器和定位器）。
根据提供的图纸，面向松开的相间隔板安装。
在将3AH3真空断路器安装进柜中或手车上之前，检查它的额定铭牌数据（避免混乱），比较交货单指明的额定电压与本地可供的电源电压。
真空断路器结构简图详解-民熔
真空断路器结构简图-民熔真空断路器，系三相交流50Hz额定电压为12KV的电力系统的户内开关设备，民熔真空断路器作为电网设备、工矿企业动力设备的保护和控制单元。
适用于要求在额定工作电流下的频繁操作，或多交开断短路电流的场所。
1.真空断路器结构简图真空断路器的结构图，图一和图二分别为正面和侧面视图。
真空断路器的主要部件及名称说明见标注1-16。
图一1.开距调整片16.连接弹簧或电磁操动机构的大轴图一、真空断路器外型图(正面)图二2.触头压力弹簧3.弹簧座4.接触行程调整螺栓5.拐臂6.导向板7.螺钉8.导电夹紧固螺栓9.下支座10.真空灭弧室11.真空灭弧室12.上支座13.绝缘子固定螺丝14.绝缘子15.螺栓16. 连接弹簧或电磁操动机构的大轴图二、真空断路器外型图(侧面)2.真空断路器结构的基本要求1)机械性能稳定，例如合闸弹跳时间，希望在寿命全程中保持同一状态，不要初期无弹跳，后期则弹跳。
2)足够的机械强度，使断路器本身具有足够的动稳定度。
3)高压区和低压区的分隔，最好是前后布置，有助于保证运行中人员的人身安全。
4)操动机构的检查、调整、维修要有足够空间。
方便。
5)结构简单、工作可靠、价格低廉。
6)易于实现防误联锁。
所有真空断路器，不论是何种结构，断路器本体中均装设有分闸拉力弹簧。
合闸过程中操动机构既要提供驱动开关运动的功，又要同时将分闸弹簧贮能。
当需要分闸时，操动机构只需完成脱扣解锁任务，由分闸弹簧释能完成分闸运动。
3.功能部件真空断路器按其结构的功能可分为六个部分：1)支架：安装各功能组件的架体。
2)真空灭弧室：实现电路的关合与开断功能的熄弧元件。
3)导电回路：与灭弧室的动端及静端连接构成电流通道。
4)传动机构：把操动机构的运动传输至灭弧室，实现灭弧室的合、分闸操作。
5)绝缘支撑：绝缘支持件将各功能元件，架接起来满足断路器的绝缘要求。
6)操动机构：断路器合、分间的动力驱动装置4.结构形式真空断路器的类型，可从不同角度来划分，一般情况下主要从以下两个方面划分：1)按使用场所划分--可分为户内式和户外式(见图三、图四)。
真空断路器结构及维护ppt课件
可靠转换
保证可靠转换
5
合闸回路，辅助开关接点13－14不能 调整辅助开关转动角度，
可靠转换
保证可靠转换
6 电磁铁匝间或层间短路
检查电磁铁阻值
10
电机不停的转
序号 1 2
故障原因及分析
储能后微动开关没切换 微动开关接点粘连
处理办法
调整微动开关位置 修复或更换微动开关
3 离合器上的棘爪卡滞不能复位
检查离合器
1525mm二次回路断线或接线松动检查二次回路分闸线圈匝间短路测量线圈阻值符合同觃格要求hk辅助开关故障检查辅助开关接点及接线10合闸或分闸电磁铁烧坏序号故障原因及分析处理办法因机械故障电磁铁带电时间长烧坏检查机械故障分闸后辅助开关没有联动转至分闸位置可能是机械连接卡涩或松脱调整或紧固辅助开关机械连接辅助开关在合闸后没有联动转至合闸位置可能是机械连接受阻或松脱调整或紧固辅助开关机械连接分闸回路辅助开关接点6364丌能可靠转换调整辅助开关转动角度保证可靠转换合闸回路辅助开关接点1314丌能可靠转换调整辅助开关转动角度保证可靠转换电磁铁匝间或层间短路检查电磁铁阻值11电机不停的转序号故障原因及分析处理办法储能后微动开关没切换调整微动开关位置微动开关接点粘连修复或更换微动开关离合器上的棘爪卡滞丌能复位检查离合器12储能后未给合闸信号就合闸序号故障原因及分析处理办法储能时合闸掣子不滚子支撑角度丌合适调整偏心小轰改变掣子角度闭锁电磁铁不合闸轰的顶杆干涉使轰丌能复位调整到合适位置合闸回路串入其他电信号使电气回路误动作检查控制回路滚子损坏更换滚子储能弹簧掣子损坏更换掣子13手车进不了柜或出不来序号故障原因及分析处理办法断路器在合闸位置使断路器分闸接地开关在合闸位置打开接地开关梅花触头不静触头丌匹配是否推错断路器或安装错误底盘车锁板没打开检查底盘车底盘车接地连锁板变形没有复位修复连锁板要灱活自如14断路器主回路电阻超标序号故障原因及分析处理办法真空灭弧室问题测量真空灭弧室回路电阻若超标则更换真空灭弧室触臂螺丝压力丌够检查紧固所有螺丝管子上端螺丝压力丌够检查紧固所有螺丝软连线导电夹螺丝压力丌够检查紧固所有螺丝测试方法丌正确正确接线测试测试仪器精度丌够更换测试仪器15断路器不储能序号故障原因及分析处理办法储能整流桥坏检测并更换整流桥电机问题检查炭刷是否正常修复或更换炭刷
《高压真空断路器》课件
包括手动控制装置和遥控操作等。
工作原理
1
断路
介绍断路过程和电流和过电压绝缘。
应用
应用场合
探讨高压真空断路器在哪些场合使用。
优势和特点
介绍高压真空断路器的优点和特点。
典型应用案例
分享一些高压真空断路器的典型应用案例。
总结
1 主要特点
2 创新和趋势
总结高压真空断路器的主要特点。
讨论高压真空断路器的创新和当前的趋势。
3 未来发展方向
展望高压真空断路器的未来发展方向。
《高压真空断路器》PPT 课件
在这个PPT课件中，我们将介绍高压真空断路器的概述、组成部分、工作原 理、应用、以及未来发展方向，以期让你对这一技术有更全面的了解。
概述
高压真空断路器是一种用于开断和合并高压电路的设备。了解它的概述和工 作原理，我们可以更好地理解为什么要使用它。
组成部分
主电路部分
包括触头、弹簧机构和双触头式真空断路器的结构示意图。
3AH真空断路器
杰出的真空开关技术现在，真空已成为中压断路器领域中成本－效益最佳的灭弧介质。
使用最优化的真空开关技术，我们的产品在各方面都呈现了超常规的优良特性。
最显著的优点● 稳定的绝缘性能－在真空环境下，没有分解物，由于严格地密封，外界环境对其无影响。
● 恒定的触头接触电阻－由于真空下无氧化，能保持触头表面的清洁。
因此，在设备的整个寿命周期内，触头接触电阻一直维持在较小水平。
● 开断次数高－额定电流开断最高达30000次，短路电流开断次数可高达100次。
一万次操作次数内免维护在正常条件下，3AH 断路器在10000次操作内是免维护的，即在前10000次操作或前10年运行无需润滑和机械调整，两个条件以先到为准。
触头磨损很小，电弧电压只有20到200V 。
燃弧时间最大仅15ms ，触头间隙间的能量消耗很小。
灭弧原理当触头分离时，被遮断的电流产生金属蒸汽，电流通过金属蒸汽通道维持至下一电流零点，电弧在过零处被遮断。
金属蒸汽在数微秒内丧失导电性能－这样触头间隙的介质强度能迅速地重新恢复。
根据不同的开断容量，可以选择多种触头形状及尺寸大小。
● 横向磁场触头：在这种结构中，电流在约小于10kA 时呈扩散状。
电流更大则呈集聚状绕触头旋转。
● 纵向磁场触头：在此结构中，电弧始终保持扩散状，即使电流高达72kA 也是这样。
3AH 真空断路器——真空开关技术的结晶● 德国西门子公司最新设计● 配用新一代西门子真空灭弧室，更适合中国电力系统的技术标准和运行条件● 理想的触头材料和形状，保证较小的截流值和终身稳定的接触电阻●所有零部件全部满足西门子德国质量标准● 完备的型式试验● 机电寿命高● 在正常条件下，10000次操作次数内免维护●零部件少，结构紧凑合理，确保操作更可靠，更安全●理想的感性和容性负荷的开断特性横向及纵向磁场中的电弧高质量的3AH 真空断路器西门子真空断路器3AH 系列系结合多年的产品设计和运行经验，基于原3AF 真空断路器并针对中国电力系统绝缘要求而进行改进开发和生产的新一代产品。
真空断路器
外壳
整个外壳通常由绝缘材料和金属组成。对外壳的要求 首先是密封要好;其次是要有一定的机械强度;再是有良 好的绝缘性能。
波纹管
波纹管既要保证灭弧室完全密封，又要在灭弧室外部 操动时使触头作分合运动，允许伸缩量决定了灭弧室 所能获得的触头最大开距
屏蔽罩
触头周围的屏蔽罩主要是用来吸附燃弧时触头上蒸发的金属蒸 气，防止绝缘外壳因金属蒸气的污染而引起绝缘强度降低和绝 缘破坏，同时,也有利于熄弧后弧隙介质强度的迅速恢复。在波 纹管外面用屏蔽罩，可使波纹管免遭金属蒸气的烧损。
基本组成元件组成
1)支架:安装各功能组件的架体。 (2)真空灭弧室:实现电路的关合与开断功能的熄弧元件。 (3)导电回路:与灭弧室的动端及静端连接构成电流通道。 (4)传动机构:把操动机构的运动传输至灭弧室，实现灭弧室的 合、分闸操作。 (5)绝缘支撑:绝缘支持件将各功能元件，架接起来满足断路器 的绝缘要求。 (6)操动机构:断路器合、分间的动力驱动装置
谢谢观看
真空断路器
ห้องสมุดไป่ตู้
真空断路器的定义
“真空断路器”因其灭弧介质和灭弧后触头间隙的绝缘介质都 是高真空而得名；其具有体积小、重量轻、适用于频繁操作、 灭弧不用检修的优点，在配电网中应用较为普及。 真空断路器 是3～10kV，50Hz三相交流系统中的户内配电装置，可供工矿 企业、发电厂、变电站中作为电器设备的保护和控制之用，特 别适用于要求无油化、少检修及频繁操作的使用场所，断路器 可配置在中置柜、双层柜、固定柜中作为控制和保护高压电气 设备用。
真空灭弧室
真空灭弧室是真空断路器中最重要的部件。真空灭弧室的外壳 是由绝缘筒、两端的金属盖板和波纹管所组成的密封容器。灭 弧室内有一对触头，静触头焊接在静导电杆上，动触头焊接在 动导电杆上，动导电杆在中部与波纹管的一个断口焊在一起， 波纹管的另-端口与动端盖的中孔焊接，动导电杆从中孔穿出外 壳。由于波纹管可以在轴向上自由伸缩，故这种结构即能实现 在灭弧室外带动动触头作分合运动，又能保证真空外壳的密封 性。
西门子开关安装使用说明书
KYN28A-12（3AH5、3AH3）户内高压真空断路器安装使用说明书广东珠江开关有限公司二OO六年六月目录1概述1.1总则 (2)1.2使用条件 (2)1.3技术参数 (3)1.4机械参数 (3)1.53AH5外形尺寸 (4)1.63AH3外形尺寸 (5)2结构与功能2.1断路器总体结构 (6)2.2断路器内部接线原理图…………………………….7~8 3调试和操作3.1准备工作 (9)3.2机构储能操作 (9)3.3合闸、分闸 (9)3.4与柜体配合过程操作 (10)4储运4.1运输 (10)4.2仓储 (10)5维修 (10)6随机文件 (10)7订货须知 (11)1概述1.1总则3AH5和3AH3户内高压真空断路器是三相交流50Hz，额定电压12kV户内高压开关设备。
断路器符合IEC56、IEC694、BS531以及DINVDE0670的所有条款，而且还满足中国标准GB1984《交流高压断路器》和DL403（绝缘部分），并具有可靠的联锁功能。
重要说明：——主要零配件由西门子公司提供；——本公司是西门子公司授权制造商；——本公司与西门子公司进行技术合作，生产3AH开关；——产品受到西门子公司的质量监督和控制。
1.2使用条件1.2.1正常条件环境温度环境湿度最高温度+40℃日平均相对湿度95%≤最底温度－15℃月平均相对湿度90%≤日平均值不大于+35℃断路器装置地点的海拔高度最高可达1000m。
1.2.2特殊使用条件顾客若偏离正常使用条件可与制造厂家协商制造1.3技术参数——（表1）1.4机械参数——（表2）正视图——（图1）正视图——（图3）2结构与功能2.1断路器总体结构——（图5）1.航空插座2.分闸按钮3.分合指示4.手柄储能孔5.合闸按钮6.储能指示7. 计数器8. 联锁装置9.绝缘子10.真空灭弧室11.导电触臂12.相间隔板2.2 断路器内部接线原理图运行位置试验位置1~58 58针孔的航空插座 MO 弹簧机构的储能电机 K1 机构内部防跳继电器 Y1 分闸脱扣器 Y9 合闸脱扣器 S1 辅助开关 S21、S22、S3、S41 储能位置辅助开关 S8 试验位置辅助开关 S9 工作位置辅助开关3AH5断路器内部接线原理图——（图6）试验位置运行位置A1~D16 64针孔的航空插座 MO 弹簧机构的储能电机 K1 机构内部防跳继电器 Y1 分闸脱扣器 Y9 合闸脱扣器 S1 辅助开关 S21、S22、S3、S41 储能位置辅助开关S8 试验位置辅助开关 S9 工作位置辅助开关 Y0 闭锁电磁铁 S10 柜前合闸辅助开关 S11 柜体间联锁辅助开关3AH3断路器内部接线原理图——（图7）3调试和操作调试和操作中的各项工作应由受过专门训练、详细了解本装置开关设备性能的人员进行，工作中必须考虑相应的保护和预防措施。
真空断路器
真空断路器 3AH3 7.2KV-36KV（1）使用说明书订单号:3ZX1812-0AH30-0AN1 / 9229 9860 174概述：Siemens 3AH3 真空断路器是额定电压7.2KV 到36KV 的三相户内型的断路器。
此真空断路器由包括储能装置的机械柜，控制部件，3柱真空灭弧室，环氧树脂绝缘子和操纵杆组成。
安装位置（与真空断流器有关）是垂直的。
这种真空断路器可用于实际的任何设计系统中。
在正常的操作情况下，真空断路器维修是免费的。
技术数据型号说明3AH3 真空断路器的产品型号由一串可机读的数字和字母组成。
（看一览表HG 11来选择和订购相应的断路器） 铭牌铭牌应安装在便于阅读的地方，包含下列信息：图.1/1 铭牌注意：查询型号（2），设计码（4）和序列号（3）。
1 制造商 7 额定短路持续时间2 型号 8 重量3 序列号 9 额定操作顺序4 设计码 10 额定频率5 出厂年份 11 额定雷电冲击耐压6 额定工作电流 12 额定短路开断电流 13 额定电压标准技术规范3AH3真空断路器遵循IEC 56，IEC 694，BS 5311和DIN VDE 0670的规范。
额定电压15KV 的真空断路器3AH3符合美国ANSI C37标准规定的绝缘能力。
环境温度/湿度和载荷能力3AH3真空断路器是按标准规定的正常工作条件设计的。
容许的环境温度：容许的空气湿度：在这种条件下有时可能会发生冷凝。
根据DIN VDE/IEC 规定在40℃环境温度下正常额定电流列于表1/4中。
按要求采取一定的测量措施时，在其它条件下运行，也是可能的。
图1/2给出了最大容许负荷电流与断路器环境温度之间的函数关系。
这里的负荷电流是应用于开放式开关设备。
铁壳封闭式开关设备必须按开关设备制造商的规定减载运行。
图1/2最大容许负荷电流与断路器环境温度之间的函数关系。
最大值 = +40℃日平均值 = +35℃最小值 = -5℃日平均相对湿度 = 最大95%月平均相对湿度= 最大90%负荷特征数的规定现场海拔高度根据VDE 标准0111规范和IEC 71卷，在标准大气条件下（1013 h 帕，20℃和11g/m 3水气含量），也就是海平面，规定了设备的额定绝缘能力（额定雷电冲击耐压，额定工频耐压）1）。
真空断路器全解PPT课件
三极同期性
• 真空断路器的三极同期性表示三极不同时 闭合或分离的程度，由于分、合闸同期性 是相对的，数值也差异不大，所以一般情 况下只考核三极合闸同期性。三极同期性 差的断路器将严重影响开关的分断能力， 容易产生过长的燃弧时间。由于断路器的 分合闸速度较快，开距较小，通过准确调 试，达到参数要求并不困难，一般规定合 闸同期性不超过2ms。
•
实际上，对开断能力影响最大的是初始分闸速度，而不是平均分
பைடு நூலகம்
闸速度，因而，一些高性能的真空断路器，及35kv级的真空断路器，
通常考核刚分时几毫米内的分闸速度。似乎分闸速度越大越好，但实
际并非如此，分闸速度越大，引起的分闸弹振越历害，过冲也就越历
害，这样对开关管波纹管的振动、压缩也就越严重，容易造成波纹管
合闸弹跳时间
• 真空断路器合闸时间的大小，是衡量真空断路器性能好坏 的一个重要标志，其与断路器的触头弹跳压力、合闸速度、 开距及真空开关管的触头材料等有关，同时还与开关管的 结构、断路器的结构及安装调试有关。触头合闸弹跳时间 越小，其性能越好，弹跳时间越长，触头的电磨损越严重， 容易产生合闸过电压，在关合短路电流或电容器时，以及 行动、热稳定试验时将导致触头熔焊。另外，触头合闸弹 跳时间越长，严重危害开关管的波纹管使用寿命。10kV 级铜络触头材料的真空断路器合闸弹跳时间不超2ms，其 他触头材料的真空断路器合闸弹跳时间可以相对大一些， 但是不得超过5ms。
•
由于真空开关管的额定开距对绝缘性能的影响较大，当额定
开距从零开距增大时，其绝缘水平也将提高，但当开距增大到一
定数值时，开距对绝缘性能的影响就不大了，若进一步增大开距，
将严重影响开关管的机械寿命。
•
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3ah真空断路器原理图
具有合,分负荷电流,关合,开断短路电流的功能.
浅谈10KV真空断路器的应用
一：真空的绝缘特性
真空具有很强的绝缘特性，在真空断路器中，气体非常稀薄，气体分子的自由行程相对较大，发生相互碰撞的几率很小，因此，碰撞游离不是真空间隙击穿的主要原因，而在高强电场作用下由电极析出的金属质点才是引起绝缘破坏的主要因素。
真空间隙中的绝缘强度不仅与间隙的大小，电场的均匀程度有关，而且受电极材料的性质及表面状况的影响较大。
真空间隙在较小的距离间隙（2—3毫米）情况下，有比高压力空气与SF6气体高的绝缘特性，这就是真空断路器的触头开距一般不大的原因。
电极材料对击穿电压的影响主要表现在材料的机械强度（抗拉强度）和金属材料的熔点上。
抗拉强度和熔点越高，电极在真空下的绝缘强度越高。
实验表明，真空度越高，气体间隙的击穿电压越高，但在10-4托以上，就基本保持不变了，所以，要保持真空灭弧室的绝缘强度，其真空度应不低于10-4托。
二：真空中电弧的形成与熄灭
真空电弧和我们以前学习的气体电弧放电现象有很大的差别，气体的游离现象不是产生电弧的主要因素，真空电弧放电是在触头电极蒸发出来的金属蒸汽中形成的。
同时，开断电流的大小不同，电弧表现的特点也不同。
我们一般把它分为小电流真空电弧和大电流真空电弧。
1.小电流真空电弧
触头在真空中开断时，产生电流和能量十分集聚的阴极斑点，从阴极斑点上大量地蒸发金属蒸汽，其中的金属原子和带电质点的密度都很高，电弧就在其中燃烧。
同时，弧柱内的金属蒸汽和带电质点不断地向外扩散，电极也不断的蒸发新的质点来补充。
在电流过零时，电弧的能量减小，电极的温度下降，蒸发作用减少，弧柱内的质点密度降低，最后，在过零时阴极斑消失，电弧熄灭。
有时，蒸发作用不能维持弧柱的扩散速度，电弧突然熄灭，发生截流现象。
2.大电流真空电弧
在触头断开大的电流时，电弧的能量增大，阳极也严重发热，形成很强的集聚型的弧柱。
同时，电动力的作用也明显了，因此，对于大电流真空电弧，触头间的磁场分布就对电弧的稳定性和熄弧性能有决定性的影响。
如果电流太大，超过了极限开断电流，就会造成开断失败。
此时，触头发热严重，电流过零以后仍然蒸发，介质恢复困难，不能断开电流。
三：断路器的结构和工作原理
真空断路器的生产厂家比较多，型号也较繁杂。
按使用条件分为户内（ZNx—**）和户外（ZWx —**）两种类型。
主要由框架部分，灭弧室部分(真空泡)，和操动机构部分组成。
下面以浙江华仪电器科技股份有限公司生产的ZW27—12型户外高压真空断路器为例，说明其结构与工作原理。
1. 断路器本体结构一
断路器本体部分由导电回路，绝缘系统，密封件和壳体组成。
整体结构为三相共箱式。
其中导电回路由进出线导电杆，进出线绝缘支座，导电夹，软连接与真空灭弧室连接而成。
2. 操作机构二
此机构为电动储能，电动分合闸，同时具有手动功能。
整个结构由合闸弹簧，储能系统，过流脱扣器，分合闸线圈，手动分合闸系统，辅助开关，储能指示等部件组成。
3.工作原理
真空断路器利用高真空中电流流过零点时，等离子体迅速扩散而熄灭电弧，完成切断电流的目的。
4动作原理
储能过程：当储能电机14接通电源时，电机带动偏心轮转动，通过紧靠在偏心轮上的滚子10带动拐臂9及连板7摆动，推动储能棘爪6摆动，使棘轮11转动，当棘轮11上的销与储能轴套32的板靠住以后，二者一起运动，使挂在储能轴套上32上的合闸弹簧21拉长。
储能轴套32由定位销13固定，维持储能状态，同时，储能轴套32上的拐臂推动行程开关5切断储能电机14的电源，并且储能棘爪被抬起，与棘轮可靠脱离。
合闸操作过程：当机构接到合闸信号后（开关处于断开，已储能状态），合闸电磁铁15的铁心被吸向下运动，拉动定位件13向逆时针方向转动，解除储能维持，合闸弹簧21带动储能轴套32逆时针方向转动，其凸轮压动传动轴套30，带动连板29及摇臂27运动，使摇臂27扣住半轴25，使机构处于合闸状态。
此时，连锁装置28锁住定位件，使定位牛不能逆时针方向转动，达到机构联销的目的，保证了机构在合闸位置不能合闸操作。
分闸操作过程：断路器合闸后，分闸电磁铁接到信号，铁芯吸合，分闸脱扣器19中的顶杆向上运动，使脱扣轴16转动，带动顶杆18向上运动，顶动弯板26并带动半轴25向反时针方向转动。
半轴25与摇臂27解扣，在分闸弹簧的作用下，断路器完成分闸操作。
四.断路器的调试
开距与超行程
断路器的开距与超行程的测量可以根据图三所示，在分合闸状态测量出的X值之差为断路器的开距，Y值之差为断路器的超行程。
调整的方法为放长或缩短绝缘操作杆3或机构与主轴的连杆。
分合闸机构调整
1. 摇臂27与半轴25的扣接量为1.5~
2.5mm,可以通过调整螺钉24来实现。
2. 传动轴套30转动最大角时，摇臂27与半轴间要有1.5~2mm的间隙，以保证传动轴套回落到合闸位置时，摇臂27能自动扣接到半轴25上，可以通过螺钉31的调节来实现。
3. 辅助开关2的转换应准确可靠，可以通过调整辅助开关2的拐臂3位置及位杆4的长短来实现。
4. 在储能过程中，当棘爪到达最后一个齿的最高点时，应能保证储能轴套32上的拐臂使行程开关的触点可靠切换，切断电机电源，可以通过调整行程开关5的上下前后位置来实现。
5. 调整分闸合闸弹簧的预拉长度，保证断路器的可靠分合，且分合闸速度达到规定值。
五.断路器的控制回路
在我省的农网35KV标准化变电站中，采用了控制母线和合闸母线分开的原则。
在这里，我建议把控制回路做一点小改进。
如图3：
在短路器的辅助常闭接点与合闸线圈之间，把断路器储能行程开关的一对常开接点串联进控制回路。
这样，在断路器未储能的情况下，将不能进行合闸操作。
防止了在断路器未储能的情况下合闸，合闸回路保持，烧毁合闸线圈。
同时，在接线的过程中，要注意储能行程开关接点中合闸母线与控制母线的极性要一致，防止出现在开关蓄能时，合闸回路的电弧击穿行程开关，造成控制保险的熔断或控制空气开关的掉闸。
这一点在综合自动化变电站上要特别注意。
六.运行维护与检修试验
真空断路器的燃弧时间短，绝缘强度高，电气寿命也较高，触头的开距与行程小，操作的能量小，因此，机械寿命也较高。
在日常的运行中，维护工作量很小，主要检查机构的运动部件磨损情况，紧固件有无松动，清除绝缘表面的灰尘，在活动部位注入一些润滑脂等。
在春检预防性试验中，对开关的直流电阻测试要与历史数据进行比较，发现问题及时处理更换，对断口的工频耐压试验，是检验真空泡是否漏气的有效方法。
（户内真空断路器可以借鉴断开负荷时，真空泡内闪光的颜色来初步判断真空泡的真空度，颜色暗红时表明真空度降
低，颜色淡蓝时，表明真空度良好）
保护定植校验时，对断路器做低电压掉合闸试验，检验开关在母线故障状态时，电压降低时动作是否可靠。
