三相功率表(功率因数)使用说明书

三相功率表（功率因数）使用说明书

最近更新时间：2008-8-6 11:44:10

提供商：资料大小：305KB

文件类型：DOC 格式下载次数：25 次

资料类型：浏览次数：51 次

功率因数调整电费

目录 1、什么是功率因数？ (1) 2、为什么要实行功率因数调整电费？ (1) 3、功率因数调整电费的适用范围是什么？ (1) 4、功率因数执行标准是什么？ (1) 5、功率因数低有什么危害？ (1) 6、提高功率因数的基本方法？ (1) 7、实行功率因数调整电费的客户在什么情况下可降低功率因数标准值或不实行功率因数调整电费办法？ 8、功率因数调整电费金额的如何计算？ (2) 9、如何计算功率因数调整电费增减率？ (2) 1、什么是功率因数？答：电网中的电力负荷如电动机、变压器等，属于既有电阻又有电感的电感性负载。电感性负载的电压和电流的相量间存在着一个相位差，通常用相位角φ的余弦cosφ来表示。cosφ称为功率因数，又叫力率，其大小由电路负载中的电阻与阻抗的比值来决定。功率因数是反映电力客户用电设备合理使用状况、电能利用程度和用电管理水平的一项重要指标。 2、为什么要实行功率因数调整电费？答：鉴于电力生产的特点，客户用电功率因数的高低，对发、供、用电设备的充分利用，节约电能和改善电压质量有着重要影响。为了提高客户的功率因数并保持其均衡，以提高供用电双方和社会的经济效益，达到改善电压质量、提高供电能力、节约用电的目的，故实行功率因数调整电费办法。 3、功率因数调整电费的适用范围是什么？答：（1）大工业用电用户；（2）受电容量在100kVA（kW）及以上的一般工商业及其他用电（临时用电除外）、农业用电。 4、功率因数执行标准是什么？答：根据“水电财字215号”《关于颁发<功率因数调整电费办法>的通知》和“华东电供字第204号”《关于〈功率因数调整电费办法〉的实施说明》，功率因数分为0.90、0.85、0.80三个执行标准，适用范围分别如下： 1、0.90：适用于160千伏安以上的高压供电的工业用户、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站； 2、0.85：适用于100千伏安（千瓦）及以上的其他工业用户、100千伏安（千瓦）及以上的商业和非工业用户、100千伏安（千瓦）及以上的电力排灌站； 3、0.80：适用于100千伏安（千瓦）及以上的农业用户和趸售用户。 5、功率因数低有什么危害？答：功率因数低会造成：（1）增加供电线路的电能损失，降低输电效率；（2）增加供电线路的电压损失，造成电压波动，影响供电质量；（3）降低发、供、用电设备的有效利用率；（4）供电企业为减少电能损失、提高电压质量而投入的投资成本加大；（5）功率因数低的企业要增加电费支出，加大了生产成本。

功率因数调整电费办法(1983)

水利电力部文件国家物价局功率因数调整电费办法（83）水电财字第215号文件1983年12月2日?鉴于电力生产的特点，用户用电功率因数的高低对发、供、用电设备的充分利用、节约电能和改善电压质量有着重要影响。为了提高用户的功率因数并保持其均衡，以提高供电用双方和社会的经济效益，特制定本办法。 ?功率因数的标准值及其适用范围 ?功率因数标准0.90，适用于160千伏安以上的高压供电工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户和3200 千伏安及以上的高压供电电力排灌站； ?功率因数标准0.85，适用于100千伏安（千瓦）及以上的其他工业用户（包括社队工业用户），100千伏安（千瓦）及以上的非工业用户和100 千伏安（千瓦）及以上的电力排灌站； ?功率因数标准0.80，适用于100千伏安（千瓦）及以上的农业用户和趸售用户，但大工业用户未划由电业直接管理的趸售用户，功率因数标准应为0.85。 ?功率因数的计算 ?凡实行功率因数调整电费的用户，应装设带有防倒装置的无功电度表，按用户每月实用有功电量和无功电量，计算月平均功率因数； ?凡装有无功补尝设备且有可能向电网倒送无功电量的用户，应随其负荷和电压变动及时投入或切除部分无功补尝设备，电业部门并应在计费计量点加装有防倒装置的反向无功电度表，按倒送的无功电量与实用无功电量两者的绝对值之和，计算月平均功率因数； ?根据电网需要，对大用户实行高峰功率因数考核，加装记录高峰时段内有功、无功电量的电度表，据以计算月平均高峰功率因数；对部分用户还可试行高峰、低谷两个时段分别计算功率因数，由试行的省、市、自治区电力局或电网管理局拟订办法，报水利电力部审批后执行。 ?电费的调整根据计算的功率因数，高于或低于规定标准时，在按照规定的电价计算出其当月电费后，再按照“功率因数调整电费表”（表一、二、三、）所规定的百分数增减电费。如用户的功率因数在“功率因数调整电费表”所列两数之间，则以四舍五入计算。五、根据电网的具体情况，对不需增设补尝设备，用电功率因数就能达到规定标准的用户，或离电源点较近，电压质量较好、勿需进一步提高用电功率因数的用户，可以降低功率因数标准或不实行功率因数调整电费办法，但须经省、市、自治区电力局批准备，并报电网管理局备案。降低功率因数标准的用户的实际

功率计E4418B中文使用说明书

E4418B功率计和 E4412A型功率传感器使用手册安捷仑技术公司

E4418B功率计使用手册目录第一章：准备工作第二章：功率计操作第三章：参考菜单第四章：错误信息第五章：规格

第一章：准备工作第一节：打开功率计 1．接上电源线，打开功率计开关，此时功率指示灯亮（绿色），功率计将自检，如果自检不成功，错误指示灯将亮，请与安捷仑技术公司售后服务部联系。注意：输入电压的范围应在交流85伏到264伏之间。在极低的环境温度下，本仪器需要预热几分钟。 2．按照面板屏幕的显示按软键调整对比度，如果软键未出现，重复按预置键（Prev）直到出现。 3．接上功率传感器。 4．在精确测量前应保证至少预热30分钟。测量前信号要调零、校正传感器。第二节：前面板各键的功能 1．预置键。Preset/local 2．显示键。在前面板的左边从上数第二和第三个键。▲▼表示在上下窗口之间选择，另一个表示是否分两个窗口显示。 3．电源开/关键。在前面板的左下角。 4．系统/输入键和软键菜单。System/inputs 5．保存/重置键。Save/Recall

6．专用“窗口”键和软键菜单Meas/Setup，Rel/Offset，dBm/W 7．专用“频道”键和软键菜单Frequency/Cal Fac，Zero/Cal。8．频道输入插座CHANNEL 9．功率参考输出插座POWER REF 10．上下左右箭头键 11．与菜单相关的键Prev和More键 12．软键指显示屏右边4个未标字的键，它们是选择键。第三节：显示形式分两个窗口显示时，上面是数字式显示，下面是逻辑式显示。1．窗口顶端菜单条。显示“LCL”自身状态。“ERR”错误信息。 2．单或双窗口显示区。 3．测量结果区。 4．测量单位显示区。 5．逻辑式显示区。 6．当前显示菜单的页数选择区。。 7．任何软键显示区。 8．菜单目录显示区。 9．测量结果超出限制显示区。 10．相关模式打开后的显示区。 11．偏置设定后的显示区。

功率因数调整电费表

功率因数调整电费表 (附表:)功率因数调整电费表表一:以0.90为标准值的功率因数调整电费表 0.95-1.00 实际功率因数 0.90 0.91 0.92 0.93 0.94 减收电费 0.75 月电费减少% 0.0 0.15 0.30 0.45 0.60 实际功率因数 0.89 0.88 0.87 0.86 0.85 0.84 0.83 0.82 0.81 0.80 0.79 0.78 0.77 0.76 0.75 0.74 0.73 0.72 0.71 0.70 0.69 0.68 0.67 0.66 0.65 增收电费月电费增加% 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11.0 12.0 13.0 14.0 15.0 功率因数自0.64及以下，每降低0.01电费增加2% 表二:以0.85为标准值的功率因数调整电费表 0.94,1.00 实际功率因数 0.85 0.86 0.87 0.88 0.89 0.90 0.91 0.92 0.93 减收电费 1.10 月电费减少% 0.0 0.1 0.2 0.3 0.4 0.5 0.65 0.80 0.95 实际功率因数 0.84 0.83 0.82 0.81 0.80 0.79 0.78 0.77 0.76 0.75 0.74 0.73 0.72 0.71 0.70 0.69 0.68 0.67 0.66 0.65 0.64 0.63 0.62 0.61 0.60 增收电费月电费增加% 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11.0 12.0 13.0 14.0 15.0 功率因数自0.59及以下，每降低0.01电费增加2% 表三:以0.80为标准值的功率因数调整电费表 0.92,1.00 实际功率因数 0.80 0.81 0.82 0.83 0.84 0.85 0.86 0.87 0.88 0.89 0.90 0.91 减收电费 1.30 月电费减少% 0.0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0 1.15

单相功率表说明书

单相功率表说明书一、主要性能指标 1.1.1 显示位数4位，显示范围：0.000-9999； 1.1.2 准确度等级：0.5、0.2级； 1.1.3 过载能力：持续：1.2倍，瞬时：电流10倍/5秒，电压2倍/1秒。 1.2 主要参数 1.2.1 标称输入：交流电流1A、5A；交流电压 100V、220V、380V； 1.2.2 变送输出:DC 4～20mA、0～5V;(扩展功能); 1.2.3 RS485通讯接口,应用Modbus通讯规约(扩展功能); 1.2.4 带两路继电器输出(扩展功能); 1.2.5 电源： AC220V; AC/DC 85～265V； 1.2.6 功耗：≤2VA； 1.2.7 绝缘强度：2kV/1min；二、仪表接线方法 I*，I：电流信号输入； U*，U：电压信号输入；三、仪表设置 1．1）键盘按键: ：菜单项目的上移或数值递增。：菜单项目的下移或数值递减。 Menu ：菜单编辑或数值位的右移。：回退到上级菜单，在参数设置时回退且保存设置。2）指示灯: “k”:千单位，真实数值为显示值的一千倍。 “ M”:兆单位，真实数值为显示值的一兆倍。 “AH”:上限报警，灯显示红色。 “AL”:下限报警，灯显示绿色。单相功率表（直通）（接互感器）单相功率表

2．显示操作说明上电后，显示CHSH 8.8.8.8后，进入测试状态。 3. 设置操作说明按键操作分查看和编程模式，查看模式只能查看参数，编程模式可对参数进行编辑。口令正确才能进入选择编程模式，在进入编程模式后，可对仪表的参数进行修改设置。按键操作后，若未对仪表进行操作，1分钟后自动回退到测量状态 1) 工作模式在正常情况下，仪表处于电量值正常显示工作状态。这时按下Menu键，进入查看状态，可查看仪表的参数。按下Menu键，出现PUT，输入正确密码后，即可进入编程模式。出厂默认密码值是8888 2) 显示字符说明四、使用前注意事项 1. 工作环境温度为-25～+40℃； 2. 通电使用前请检查各端子接线正确、牢固； 3. 通信格式和波特率都是出厂默认值为e,8,1,4800； 4. 无标准仪器及非专业人员切勿进行调校； 5. CT回路中的电流接线端子螺钉务必拧紧, 保证引线接触可靠, 以免产生事故； 6．当输入标称电流超过AC 5A时，需另配电流互感器CT（二次电流5A）。

功率因数调整电费办法(国家物价局)

水利电力部文件国家物价局功率因数调整电费办法（1983）水电财字第215号文件1983年12月2日一、鉴于电力生产的特点，用户用电功率因数的高低对发、供、用电设备的充分利用、节约电能和改善电压质量有着重要影响。为了提高用户的功率因数并保持其均衡，以提高供电用双方和社会的经济效益，特制定本办法。二、功率因数的标准值及其适用范围 1、功率因数标准0.90，适用于160千伏安以上的高压供电工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站； 2、功率因数标准0.85，适用于100千伏安（千瓦）及以上的其他工业用户（包括社队工业用户），100千伏安（千瓦）及以上的非工业用户和100千伏安（千瓦）及以上的电力排灌站； 3、功率因数标准0.80，适用于100千伏安（千瓦）及以上的农业用户和趸售用户，但大工业用户未划由电业直接管理的趸售用户，功率因数标准应为0.85。三、功率因数的计算 1、凡实行功率因数调整电费的用户，应装设带有防倒装置的无功电度表，按用户每月实用有功电量和无功电量，计算月平均功率因数； 2、凡装有无功补尝设备且有可能向电网倒送无功电量的用户，应随其负荷和电压变动及时投入或切除部分无功补尝设备，电业部门并应在计费计量点加装有防倒装置的反向无功电度表，按倒送的无功电量与实用无功电量两者的绝对值之和，计算月平均功率因数； 3、根据电网需要，对大用户实行高峰功率因数考核，加装记录高峰时段内有功、无功电量的电度表，据以计算月平均高峰功率因数；对部分用户还可试行高峰、低谷两个时段分别计算功率因数，由试行的省、市、自治区电力局或电网管理局拟订办法，报水利电力部审批后执行。四、电费的调整根据计算的功率因数，高于或低于规定标准时，在按照规定的电价计算出其当月电费后，再按照“功率因数调整电费表”（表一、二、三、）所规定的百分数增减电费。如用户的功率因数在“功率因数调整电费表”所列两数之间，则以四舍五入计算。五、根据电网的具体情况，对不需增设补尝设备，用电功率因数就能达到规定标准的用户，或离电源点较近，电压质量较好、勿需进一步提高用电功率因数的用户，可以降低功率因数标准或不实行功率因数调整电费办法，但须经省、市、自治区电力局批准备，并报电网管理局备案。降低功率因数标准的用户的实际功率因数，高于降低后的功率因数标准时，不减收电费，但低于降低后的功率因数标准时，应增收电费。

功率表的使用方法-2

电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。可动部分主要有转轴和装在轴上的可动线圈2，指针3，空图2-1 电动式功率表气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。可动线圈在表内串联一个电阻值很大的电阻R后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带

动指针转动。在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。图2-2（a ）和2-2（b ）的两种接线方式，R I ** 负载图2-2 功率表的两种接线方式 R I **负载 (a (b

光功率计的使用说明

光功率计的具体说明深圳中视同创光钎通信光功率计使用说明书概述本仪器测量精度高，稳定可靠。是一种智能化的、高性能的通用光功率计。采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。技术条件性能指标： a．光波长范围：850 ～1550 nm ，b．光功率测量范围：－70 ～＋10 dBm，c．显示分辨率：0.01 dB，d．准确度： ±5％（－70 ～＋3 dBm ），非线性：≤ 4％（－70 ～＋3 dBm ）e．环境条件:工作温度 0 ～55℃,工作湿度≤ 85％,f．电源： AC 220伏／50Hz ±10％基本功能: a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）; b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准; 操作将后面板上电源线连接好，电源开关置“ON” 。仪器开始自检，点亮所有的发光器件，然后进入初始状态。仪器的初始状态如下： a．測量方式：dBm；b．測量波长：1310 nm；c．量程（RH）：自动方式；d．调零（Z ERO）：关；e．平均（AVG）：关。测量准备 1)．开机后预热半小时。若对測量要求不高，预热几分钟就行了； 2)．调零调零主要是消除光探测器的残余暗电流及弱背景光等噪声功率的影响。调零时，输入口必须完全遮光（注意：塑料保护盖不能完全遮光）。也可以在弱背景光下调零，但是，背景光功率值不能超过最小量程值的一半；调零时，只需按一下“ZERO”键便可自动进行。调零过程中，“ZERO”和“RH”鍵上方指示器发光，面板上除波长设定键“λ SET”及测量键“MEAS”外，其余控制键不起作用，直到调零结束，指示器不发光，各控制键恢复常态。 3)．设定波长开机后，仪器自动设定为1310(nm) 波长。要改变测量波长，按“λ SET”键，其上方指示器发光，此时，“数码显示窗”（10）显示其对应的波长数（nm），每按一次该键，改变一个选定波长，同时在“数码显示窗”（10）显示出来，其值可以在850、980、1300、1310、1 480和1550（nm）之间循环，按“MEAS”键后便选定了最后显示的波长，同时转入测量状态。 4)．将FC-PC型測试光缆连接线接好。测量 1)．一般测量仪器在测量状态下，可以根据使用者的习惯和测试特点选择测量数据的显示方式为“dBm”

光功率计使用说明

ON/OFF 为关闭或接通电源入/Select 按键一次则显示另一个设置波长,设置波长可往复顺序循环。 W/dBm 主机开机后以dBm为单位显示,按键后在W和dBm 之间转换。 Ref 按Ref键,将测量值转换成相对差值以dB为单位显示。 ... 光功率计的使用要和光源配合使用，要想知道光源发出的光是多少个DB,就用一条尾纤的A端链接光源B端连接光功率计计，显示在光功率计的数值，就是光源发出的光是多少个DB，一般光源发出的光是7个DB左右。值得注意的是光源和光功率计要选择同样的波长测试，例如：光源选择的是1310nm,光功率计要选择同样的。但若要光缆发生故障时，因设备还在发光，一般不要用OTDR测试，需要注意设备与OTDR发出的同样的光，有可能把设备或者OTDR毁坏，要用光功率计测试，OTDR一般测试备用纤芯，因为主要还要看在用纤芯的好坏，就需要先把一条尾纤连接光功率计与在用纤芯，看是否能受到光，收到光是多少个DB。一般基站小于36DB或者更小，就达到最大值了，若是一般的直放站就要10个DB左右。若是监控、光纤上网等一般需要数据的，还要更小，因为怕丢数据。如果购买光源光功率计的话，建议购买3M的。光功率计使用说明书一、概述本仪器测量精度高，稳定可靠。是一种智能化的、高性能的通用光功率计。采用了精确的软件校准技术，可测量不同波长的光功率，具有好的性价比。是光电器件、光无源器件、光纤、光缆、光纤通信设备的测量，以及光纤通信系统工程建設和维护的必备测量工具。二．技术条件 2．1 性能指标 a．光波长范围： 850 ～1550 nm b．光功率测量范围：－70 ～＋10 dBm c．显示分辨率： 0.01 dB d．准确度： ±5％（－70 ～＋3 dBm ）非线性：≤ 4％（－70 ～＋3 dBm ） e．环境条件：工作温度 0 ～55℃ 工作湿度≤ 85％ f．电源： AC 220伏／50Hz ±10％ 2．基本功能 a．显示方式：线性（mw/μw/ nw），对数（dBm）、相对測量（dB）; b．自动功能：自动量程，自动调零，量程保持，平均处理，相对测量处理, 波长校准;

功率因数调整电费办法课件.doc

功率因数调整电费办法《电力系统和无功电力管理条例》中的『电力用户的功率因数及无功补偿设备的管理』第十二条规定：《用户在当地供电局规定的电网高峰负荷时的功率因数，应达到下列规定：高压供电的工业用户和高压供电装有带负荷调整电压装置的电力用户功率因数为0.9 及以上；其他100kVA 及以上电力用户和大、中型电力排灌站功率因数为0.85 及以上；销售和农业用户功率因数为0.80 及以上。凡功率因数未达到上述规定的新用户，供电局可拒绝供电。第十四条规定：《为调动用户改善电压，管好无功设备的积极性，对电力负荷不满足第十二条规定的电力用户，按国家批准的《功率因数调整电费办法》的有关规定进行功率因数考核和电费调整。以0.9 为标准值的功率因数调整电费表如下：功率因数0.89 0.88 0.87 0.86 0.85 0.84 0.83 0.82 0.81 0.80 0.79 0.78 0.77 0.76 电费增加 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 6.0 6.5 7.0 （% ）增收电费功率因数0.75 0.74 0.73 0.72 0.71 0.70 0.69 0.68 0.67 0.66 0.65 功率因数自0.64 以下电费增加每降低0.01 电费增加 7.5 8.0 8.5 9.0 9.5 10.0 11.0 12.0 13.0 14.0 15.0 （% ） 2% 功率因数0.9 0.91 0.92 0.93 0.94 0.95--1.00 减收电费电费减少（% ） 0.0 0.15 0.30 0.45 0.60 0.75 以0.85 为标准值的功率因数调整电费表如下：功率因 0.84 0.83 0.82 0.81 0.80 0.79 0.78 0.77 0.76 0.75 0.74 数电费增 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0 5.5 加(%) 功率因 0.73 0.72 0.71 0.70 0.69 0.68 0.67 0.66 0.65 0.64 0.63 增收数电费电费增 6.0 6.5 7.0 7.5 8.0 8.5 9.0 9.5 10.0 11.0 12.0 加(%) 功率因 0.62 0.61 0.60 功率因数自0.59 及以下，每降低0.01 电费增加2％数电费增 13.0 14.0 15.0 加(%) 功率因 0.85 0.86 0.87 0.88 0.89 0.90 0.91 0.92 0.93 0.94 ～1.00 减收数电费电费减 0.0 0.1 0.2 0.3 0.4 0.5 0.65 0.80 0.95 1.10 少(%)

(最新整理)传输仪表2M表、光功率计使用方法

(完整)传输仪表2M表、光功率计使用方法编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（(完整)传输仪表2M表、光功率计使用方法）的内容能够给您的工作和学习带来便利。同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为(完整)传输仪表2M表、光功率计使用方法的全部内容。

常用传输测试仪表的使用方法及注意事项一、传输测试2M表（一）W ET-210B 2Mbit/s数字传输分析仪使用方法和应用举例 2Mbit/s数字传输分析仪适用于数字传输系统的工程施工、工程验收、日常维护及科研测试。 1．面板说明 POWER PATTERN FAS ERR SIGNAL AIS CRC ERR FRAME RA EBIT ERR MFRAME MRA PATSLIP CRC-4 CODE ERR BIT ERR HISTORY HISTORY HISTORY POWER 电源工作状态指示.绿色表示正常工作；红色表示欠电压，需充电；橙色表示正在充电。 SIGNAL RX1端口或DATA端口信号状态指示。红色表示无接收信号或不成环路状态。 FRAME RX1端口信号帧同步状态指示。红色表示帧同步丢失。 MFRAME RX1端口信号复帧同步状态指示。红色表示复帧同步丢失. CRC—4 RX1端口信号结构指示.红色表示有CRC-4校验码插入。 PATTERN RX1端口或DATA端口信号图案同步状态指示。红色表示图案同步丢失。 AIS RX1端口或DATA端口输入信号告警指示.红色表示端口信号输入有告警. RA RX1端口输入信号远端帧告警。红色表示远端帧丢失。 MRA RX1端口输入信号远端复帧告警。红色表示远端复帧丢失。

MK6E系列电能表使用说明

Mk6E电能表设置简单步骤 1、按照Mk6E电能表操作手册说明书用通信线使Mk6E表与计算机连接，把Mk6E 表安置于校表台上，并通电，连接好Mk6E表的电池。 2、运行EziView软件，输入用户名（User Name）：EDMI，密码（Password）：IMDE IMDE。 3、按照Mk6E电能表操作手册（第四章）将电能表与计算机通讯，连接时请注意COM 口的选择，不同的计算机的COM口是不同的，一般情况下多数为COM1或COM2。 4、按照Mk6E电能表操作手册（第五章I部分）读取电能表的设置内容。用户应养成一个良好的习惯，每次更改设置或连接时都应操作读取步骤，以便正确的查看电能表的实际设置内容。此步骤还须注意电能表时间的同步设置。 5、按照Mk6E电能表操作手册（第五章II部分）进行更改设置，包括校表。校表时建议用户采用多个校验脉冲或校验的光电采样（建议10个以上），以便更好地确定电能表误差。 6、按照Mk6E电能表操作手册（第五章III部分）进行电能表设置写入。进行写入设置时请选择“同步设置到电能表”方式，以便增加电能表数据的安全性。 7、如果校表已完成，请按照Mk6E电能表操作手册（第六章III部分）进行电能表电量底度清零。在清零时请注意先关掉校表台的电流，只保留电压，以防电量重新累计。并清除Mk6E表的报警（Alarm）（见第六章Ⅱ部分状态）。 8、如果用户已设置好一块电能表，可以此电能表作为设置的“标准表”，以后用户只需进行拷贝设置（第五章IV部分）、设置写入（第五章III部分）等操作。用户进行拷贝设置后，请别忘记变比（第五章II部分第一节变比设置）、额定电压（第五章II部分第十一节报警设置）等设置的正确性。如果标准表进行了误差调整，用户还须查看外部CT（第五章II部分第一节变比设置）的值。查看设置以后，请注意电能表电量底度的清零，电池的连接（如果用户不急于电能表安装，则电池不必连接，以防止电池电量的减少）。

功率表的正确使用

1.正确选择功率表的量程。选择功率表的量程就是选择功率表中的电流量程和电压量程。使用时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压，而不能仅从功率量程来考虑。例如，两只功率表，量程分别是IA、300V和2A、150V，由计算可知其功率量程均为300W，如果要测量一负载电压为220V、电流为IA的负载功率时应逸用IA、300V的功率表，而2A、150V的功率表虽功率量程也大于负载功率，但是由于负载电压高于功率表所能承受的电压150V，故不能使用。所以，在测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。 2.正确连接测量线路。电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有“·”号的端钮必须接到电源的正极端，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。功率表电压线圈标有“·”号的端钮可以接到电源端钮的任一端上，而另一电压端钮则跨接到负载的另一端，。当负载电阻远远大于电流线圈的电阻时，应采用电压线圈前接法。这时电压线圈的电压是负载电压和电流线圈电压之和，功率表测量的是负载功率和电流线圈功率之和。如果负载电阻远远大于电流线圈的电阻，则可以略去电流线圈分压所造成的影响，测量结果比较接近负载的实际功率值。当负载电阻远远小于电压线圈电阻时，应采用电压线圈后接法。这时电压线圈两端的电压虽然等于负载电压，但电流线圈中的电流却等于负载电流与功率表电压线圈中的电流之和，测量时功率读数为负载功率与电压线圈功率之和。由于此时负载电阻远小于电压线圈电阻，所以电压线圈分流作用大大减小，其对测量结果的影响也可以大为减小。如界被测负载本身功率较大，可以不考虑功率表本身的功率对测量结果的影响，则两种接法可以任意选择。但最好选用电压线圈前接法，因为功率表中电流线圈的功率一般都小于电压线圈支路的功率。 3.正确读数。一般安装式功率表为直读单量程式，表上的示数即为功率数。但便携式功率表一般为多量程式，在表的标度尺上不直接标注示数，只标注分格。在选用不同的电流与电压量程时，每一分格都可以表示不同的功率数。在读数时，应先根据所选的电压量程U、电流量程I以及标度尺满量程时的格数&，求出每格瓦数（又称功率表常数）C，然后再乘上指针偏转的格数夕，就可得到所测功率P

功率因数调整电费办法

功率因数调整电费办法鉴于电力生产的特点，用户用电功率因数的高低对发、供、用电设备的充分利用、节约电能和改善电压质量有着重要影响。为了提高用户的功率因数并保持其均衡，以提高供电用双方和社会的经济效益，特制定本办法。功率因数的标准值及其适用范围功率因数标准0.90，适用于160千伏安以上的高压供电工业用户（包括社队工业用户）、装有带负荷调整电压装置的高压供电电力用户和3200千伏安及以上的高压供电电力排灌站；功率因数标准0.85，适用于100千伏安（千瓦）及以上的其他工业用户（包括社队工业用户），100千伏安（千瓦）及以上的非工业用户和100千伏安（千瓦）及以上的电力排灌站；功率因数标准0.80，适用于100千伏安（千瓦）及以上的农业用户和趸售用户，但大工业用户未划由电业直接管理的趸售用户，功率因数标准应为0.85。功率因数的计算凡实行功率因数调整电费的用户，应装设带有防倒装置的无功电度表，按用户每月实用有功电量和无功电量，计算月平均功率因数；凡装有无功补尝设备且有可能向电网倒送无功电量的用户，应随其负荷和电压变动及时投入或切除部分无功补尝设备，电业部门并应在计费计量点加装有防倒装置的反向无功电度表，按倒送的无功电量与实用无功电量两者的绝对值之和，计算月平均功率因数；根据电网需要，对大用户实行高峰功率因数考核，加装记录高峰时段内有功、无功电量的电度表，据以计算月平均高峰功率因数；对部分用户还可试行高峰、低谷两个时段分别计算功率因数，由试行的省、市、自治区电力局或电网管理局拟订办法，报水利电力部审批后执行。

电费的调整根据计算的功率因数，高于或低于规定标准时，在按照规定的电价计算出其当月电费后，再按照“功率因数调整电费表”（表一、二、三、）所规定的百分数增减电费。如用户的功率因数在“功率因数调整电费表”所列两数之间，则以四舍五入计算。根据电网的具体情况，对不需增设补尝设备，用电功率因数就能达到规定标准的用户，或离电源点较近，电压质量较好、勿需进一步提高用电功率因数的用户，可以降低功率因数标准或不实行功率因数调整电费办法，但须经省、市、自治区电力局批准备，并报电网管理局备案。降低功率因数标准的用户的实际功率因数，高于降低后的功率因数标准时，不减收电费，但低于降低后的功率因数标准时，应增收电费。表一以0.90为标准值的功率因数调整电费表

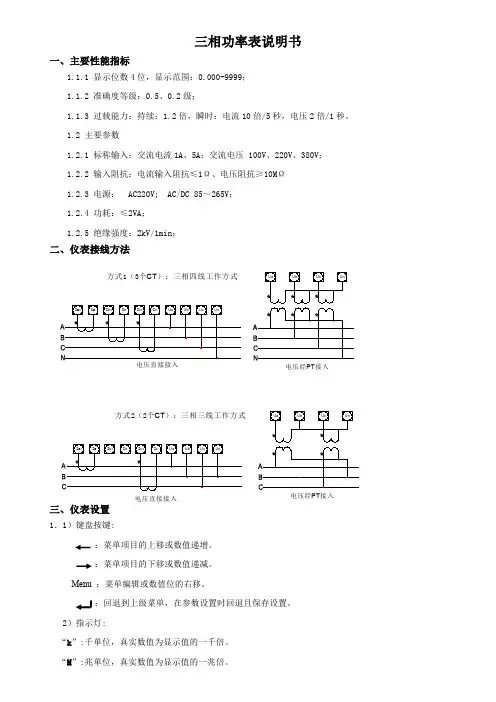

三相功率表(功率因数)使用说明书

三相功率表（功率因数）使用说明书最近更新时间：2008-8-6 11:44:10 提供商：资料大小：305KB 文件类型：DOC 格式下载次数：25 次资料类型：浏览次数：51 次相关产品：详细介绍：点这里下载-> 下载地址[本地下载] 一·概述与用途 HC-503数显功率表适用于电力网、自动化控制系统的现场监测显示、控制和自动化通讯,能将电网中的电参量如电流、电压、单相或三相功率、频率等值,由CPU实时采样、转换并输出标准电流或电压信号,与远距离数据终端相连。智能通讯型产品带有RS-485通讯接口,可直接与控制中心进行数据交换,实现自动化管理。广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。二·主要主要技术指标基本误差：0.2％FS±1个字分辨力：1、0.1 显示：4个四位LED数码管显示分别显示，电压，电流，功率因数，有功功率过量程持续：1.2倍，瞬时：电流2倍/1秒，电压2倍/1秒报警输出：二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量 AC220V/3A或AC220V/1A。变送输出：4～20mA（负载电阻≤500Ω）、0～10mA（负载电阻≤1000Ω）1～5V、0～5V（负载电阻≥200KΩ）

通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定电源：开关电源85～265V AC 功耗：4W 环境温度：0～50℃ 环境湿度：<85％RH 四、操作说明（一）面板说明 HA指示灯亮—电压显示（三排从上依次显示AC相， AB相，BC相电压） LA指示灯亮—三排从上依次显示电流，功率因数，功率） OUT指示灯亮—上排显示HZ，中间显示电网频率。上排显示uAH，中间显示有功电能高4位，下排显示有功电能低4位。 COM—通讯指示灯

功率表的使用方法-2

电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。它的固定部分是由两个平行对称的线圈1 组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。可动部分主要有转轴和装在轴上的可动线圈2，指针 3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。可动线圈在表串联一个电阻值很大的电阻R后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈图2-1 电动式功率表的结构中的电流相互作用，使动圈产生一力矩，并带动指针转动。在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。

由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。在图2-2（b ）中，电压线圈上的电压虽然等于负载电压，但电流线圈中的电流却等于负载电流加上电压线圈的电流，即功率表的读数中多出了电压线圈的损耗。因此，这种接法比较适用于负载电阻远小于电压线圈电阻及大电流、大功率负载的测量。使用功率表时，不仅要求被测功率数值在仪表量限，而且要求被测电路的电压和电流值也不超过仪表电压线圈和电流线圈的额定量限值，否则会烧坏仪表的线圈。因此，选择功率表量限，就是选择其电压和电流的量限。图2-2 功率表的两种接线方式 (a) (b)

功率表的使用

附录5 功率表的使用功率表是电动系仪表，用于直流电路和交流电路中测量电功率，其测量结构主要由固定的电流线圈和可动的电压线圈组成，电流线圈与负载串联，反映负载的电流；电压线圈与负载并联，反映负载的电压。功率表有低功率因数功率表和高功率因数功率表。一功率表的使用电路实验室中用到两种型号的功率表：D34—W 型功率表，属于低功率因数功率表， cos φ=0.2；D51型功率表，属于高功率因数功率表，cos φ=1。以D34—W 型功率表为例，对功率表的使用方法进行介绍，其它型号功率表的使用方法与其基本类似。 1. 量程选择：功率表的电压量程和电流量程根据被测负载的电压和电流来确定，要大于被测电路的电压、电流值。只有保证电压线圈和电流线圈都不过载，测量的功率值才准确，功率表也不会被烧坏。（a ）功率表面板图（b ）两电流线圈串联（c ）两电流线圈并联图1 D34—W 型功率表图1（a ）所示为D34—W 型功率表面板图，该表有四个电压接线柱，其中一个带有 * 标的接线柱为公共端，另外三个是电压量程选择端，有25V 、50V 、100V 量程。四个电流接线柱，没有标明量程，需要通过对四个接线柱的不同连接方式改变量程，即：通过活动连接片使两个0.25A 的电流线圈串联，得到0.25A 的量程，见图1（b ）。通过活动连接片使两个电流线圈并联，得到0.5A 的量程，见图1（c ）。

2. 连接方法；用功率表测量功率时，需使用四个接线柱，两个电压线圈接线柱和两个电流线圈接线柱，电压线圈要并联接入被测电路，电流线圈要串联接入被测电路。通常情况下，电压线圈和电流线圈的带有*标端应短接在一起，否则功率表除反偏外，还有可能损坏。通过具体实例说明一下功率表的连接方法，当根据电路参数，选择电压量程为 50V ，电流量程为0.25A 时，功率表的实际连线如图2。 3. 功率表的读数功率表与其它仪表不同，功率表的表盘上并不标明瓦特数，而只标明分格数，所以从表盘上并不能直接读出所测的功率值，而须经过计算得到。当选用不同的电压、电流量程时，每分格所代表的瓦特数是不相同的，设每分格代表的功率为c ，则： cos φ为功率表的功率因数，对于D34—W 型功率表，表盘满刻度数为125。在如图2所示的量程选择下，每分格所代表的瓦特数为知道了C 值和仪表指针偏转后指示格数α，即可求出被测功率： P =C α 二使用注意事项格）（瓦表盘满刻度数电流量程（安）电压量程（伏）/cos φ??= C 格）（瓦/02.0125 2.025.050=??=C 图2 功率表测量电路示例
