功率表的使用方法-2
MS2201钳形数字功率表 使用说明书
MIN
COM
电路
AC V
( 图 3： 电压测量连接图 ) 1．将红色测试笔插入“V/HZ”插孔，黑色测试笔插入“COM”
插孔。 2．功能转换开关置于电压档 V 位置，并将两根测试笔连接到
待测电源或负载上。（如图 3 所示） 3．从显示器上读取测量结果。 4．按下 MAX 键，显示器上出现“MAX”符号，此时的显示值
符号；再按一次保持键，仪表即恢复正常测量状态。
3. 功能转换开关 用于选择各测量功能
4. LCD 显示器：4 位数字显示，7 段 LCD
5. MAX： 最大值测量键
作为最大值测量，可用于交流电压、交流电流、有功功率、
视在功率。使用时按下 MAX 键，“MAX”符号会出现在 LCD
上。MAX 功能工作，显示器上保存最大值。退出 MAX 功能，
如测试笔破损需更换，必须换上同样型号和相同电气规格的测 试笔。 · 当测试笔插入电流插座时，切勿测量任何电压。 · 不要使仪表暴露在强光，高温或潮湿的地方。
警告
使用仪表之前，请先仔细阅读本操作手册 特别是安全内容！
安全信息
MS2201 数字功率钳表是根据国际标准 IEC1010-1 和 IEC1010 -2-032 国际安全规范设计生产的，并严格遵循双重绝缘交流 600V CATⅢ的安全标准。
交流电压测量 - - - - - - - - - - - - - - - - - - 6 交流电流测量 - - - - - - - - - - - - - - - - - - 7 有功功率测量 - - - - - - - - - - - - - - - - - - 9 功率因数测量 - - - - - - - - - - - - - - - - - - 11 视在功率测量 - - - - - - - - - - - - - - - - - - 12 无功功率测量 - - - - - - - - - - - - - - - - - - - 13 电能测量 - - - - - - - - - - - - - - - - - - - 14 频率测量 - - - - - - - - - - - - - - - - - - - - 15 温度测量 - - - - - - - - - - - - - - - - - - - 17 真有效值测量与平均值测量 - - - - - - - - - - - - - 17 输入电压和电流 - - - - - - - - - - - - - - - - 18 安全持握示意图 - - - - - - - - - - - - - - - - 19 功率曲线示意图 - - - - - - - - - - - - - - - - - 19 背光源显示 - - - - - - - - - - - - - - - - - - - 20 低电池电压指示 - - - - - - - - - - - - - - - - 20 电池更换 - - - - - - - - - - - - - - - - - - - - - - - 21 技术指标 - - - - - - - - - - - - - - - - - - - - - - 22 附件 - - - - - - - - - - - - - - - - - - - - - - - - - 25 原理图 - - - - - - - - - - - - - - - - - - - - - - - 25 质量保证 - - - - - - - - - - - - - - - - - - - - - - 27 保修说明 - - - - - - - - - - - - - - - - - - - - - - 27 保修卡 - - - - - - - - - - - - - - - - - - - - - - - 28
功率表的正确使用
1.正确选择功率表的量程。
选择功率表的量程就是选择功率表中的电流量程和电压量程。
使用时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压，而不能仅从功率量程来考虑。
例如，两只功率表，量程分别是IA、300V和2A、150V，由计算可知其功率量程均为300W，如果要测量一负载电压为220V、电流为IA的负载功率时应逸用IA、300V的功率表，而2A、150V的功率表虽功率量程也大于负载功率，但是由于负载电压高于功率表所能承受的电压150V，故不能使用。
所以，在测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。
2.正确连接测量线路。
电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有“·”号的端钮必须接到电源的正极端，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。
功率表电压线圈标有“·”号的端钮可以接到电源端钮的任一端上，而另一电压端钮则跨接到负载的另一端，。
当负载电阻远远大于电流线圈的电阻时，应采用电压线圈前接法。
这时电压线圈的电压是负载电压和电流线圈电压之和，功率表测量的是负载功率和电流线圈功率之和。
如果负载电阻远远大于电流线圈的电阻，则可以略去电流线圈分压所造成的影响，测量结果比较接近负载的实际功率值。
当负载电阻远远小于电压线圈电阻时，应采用电压线圈后接法。
这时电压线圈两端的电压虽然等于负载电压，但电流线圈中的电流却等于负载电流与功率表电压线圈中的电流之和，测量时功率读数为负载功率与电压线圈功率之和。
由于此时负载电阻远小于电压线圈电阻，所以电压线圈分流作用大大减小，其对测量结果的影响也可以大为减小。
如界被测负载本身功率较大，可以不考虑功率表本身的功率对测量结果的影响，则两种接法可以任意选择。
但最好选用电压线圈前接法，因为功率表中电流线圈的功率一般都小于电压线圈支路的功率。
3.正确读数。
三相功率表(功率因数)使用说明书
三相功率表（功率因数）使用说明书最近更新时间：2008-8-6 11:44:10提供商：资料大小：305KB文件类型：DOC 格式下载次数：25 次资料类型：浏览次数：51 次相关产品：详细介绍：点这里下载-> 下载地址[本地下载]一·概述与用途HC-503数显功率表适用于电力网、自动化控制系统的现场监测显示、控制和自动化通讯,能将电网中的电参量如电流、电压、单相或三相功率、频率等值,由CPU实时采样、转换并输出标准电流或电压信号,与远距离数据终端相连。
智能通讯型产品带有RS-485通讯接口,可直接与控制中心进行数据交换,实现自动化管理。
广泛应用于电力、邮电、石油、煤炭、冶金、铁道、市政、智能大厦等行业、部门的电气装置、自动控制以及调度系统。
二·主要主要技术指标基本误差：0.2％FS±1个字分辨力：1、0.1显示：4个四位LED数码管显示分别显示，电压，电流，功率因数，有功功率过量程持续：1.2倍，瞬时：电流2倍/1秒，电压2倍/1秒报警输出：二限报警或四限报警，每个输出根据需要可设定为上限报警、下限报警或禁止使用，继电器输出触点容量 AC220V/3A或AC220V/1A。
变送输出：4～20mA（负载电阻≤500Ω）、0～10mA（负载电阻≤1000Ω）1～5V、0～5V（负载电阻≥200KΩ）通讯输出：接口方式——隔离串行双向通讯接口RS485/RS422/RS232/Modem 波特率——300～9600bps内部自由设定电源：开关电源85～265V AC功耗：4W环境温度：0～50℃环境湿度：<85％RH四、操作说明（一）面板说明HA指示灯亮—电压显示（三排从上依次显示AC相，AB相，BC相电压）LA指示灯亮—三排从上依次显示电流，功率因数，功率）OUT指示灯亮—上排显示HZ，中间显示电网频率。
上排显示uAH，中间显示有功电能高4位，下排显示有功电能低4位。
功率表
功率表功率表是电动系仪表，用于直流电路和交流电路中测量电功率，其测量结构主要由固定的电流线圈和可动的电压线圈组成，电流线圈与负载串联，反映负载的电流；电压线圈与负载并联，反映负载的电压。
功率表有低功率因数功率表和高功率因数功率表。
一 功率表的使用电路实验室中用到两种型号的功率表：D34—W 型功率表，属于低功率因数功率表， cos φ=0.2；D51型功率表，属于高功率因数功率表，cos φ=1。
以D34—W 型功率表为例，对功率表的使用方法进行介绍，其它型号功率表的使用方法与其基本类似。
1. 量程选择：功率表的电压量程和电流量程根据被测负载的电压和电流来确定，要大于被测电路的电压、电流值。
只有保证电压线圈和电流线圈都不过载，测量的功率值才准确，功率表也不会被烧坏。
（a ）功率表面板图 （b ）两电流线圈串联 （c ）两电流线圈并联图1 D34—W 型功率表图1（a）所示为D34—W型功率表面板图，该表有四个电压接线柱，其中一个带有* 标的接线柱为公共端，另外三个是电压量程选择端，有25V、50V、100V量程。
四个电流接线柱，没有标明量程，需要通过对四个接线柱的不同连接方式改变量程，即：通过活动连接片使两个0.25A的电流线圈串联，得到0.25A的量程，见图1（b）。
通过活动连接片使两个电流线圈并联，得到0.5A的量程，见图1（c）。
2. 连接方法；用功率表测量功率时，需使用四个接线柱，两个电压线圈接线柱和两个电流线圈接线柱，电压线圈要并联接入被测电路，电流线圈要串联接入被测电路。
通常情况下，电压线圈和电流线圈的带有*标端应短接在一起，否则功率表除反偏外，还有可能损坏。
通过具体实例说明一下功率表的连接方法，当根据电路参数，选择电压量程为50V，电流量程为0.25A时，功率表的实际连线如图2。
3. 功率表的读数功率表与其它仪表不同，功率表的表盘上并不标明瓦特数，而只标明分格数，所以从表盘上并不能直接读出所测的功率值，而须经过计算得到。
功率表的原理和接线分析
（1）当用于直流电路的功率测量时，通过定圈的电流I1与被测电路电流相等，即I1=I，而动圈中的电流I2可由欧姆定律得到，即I2=U/R2，由于电流线圈两端的电压降远小于负载两端的电压U，故可以认为电压支路两端的电压与负载U是相等的。上式中R2是电压支路总电阻，它包括动圈电阻和附加电阻Rfj，对于一个已制成的功率表来说，R2是一常数。由前面公式α∝I1·I2可得
由前式α∝I1·I2·COSO可得α∝UI·COSO=P即电动系功率表用于交流电路的功率测量时,其可动部分的偏转角与被测电路的有功功率P成正比。虽然这一结论是在正弦交流电路的情况下得出的，但它对非正弦交流电路同样适用。
综上所述，电动系功率表不论用于直流或交流电路的功率测量，其可动部分偏转角均与被测电路的功率成正比。因此电动系仪表的标度尺刻度是均匀的。
2.3.1电压线圈前接法适用于负载电阻远比电流线圈电阻大得多的情况，因为此时电流线圈中的电流虽然等于负载电流，但电压支路两端的电压包含负载电压和电流线圈两端的电压，即功率表的读数中多出了电流线圈的功率消耗I2R1（I是负载电流，R1是电流线圈中的电阻）。如果负载电阻远比R1大，则I2R1对读数所引起的误差就比较小。
在我公司的各种外购产品中，各种方表、槽表、模拟型或越来越多的数字式测量仪表占有一定的数量。下面对常用有功功率表和无功功率表的原理及接线方式作以简要的介绍。
1、结构和工作原理
在电力系统中，虽然用于测量功率的表计种类很多，但它们都同属于电动系仪表。这种仪表有两个线圈：固定线圈（又称定圈）和可动线圈（又称动圈）。定圈分为两个部分平行排列，这使得定圈两部分之间的磁场比较均匀。动圈与转轴连接，一起放置在定圈的两部分之间。
参考文献
1.《电气测量》神建机电学校主编
功率表的使用
功率表的使用功率表的使用分为如下三个步骤。
①正确选择功率表的量程。
选择功率表的量程就是选择功率表中的电流量程和电压量程。
使用时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压，而不能仅从功率量程来考虑。
例如，两只功率表，量程分别是IA、300V和2A、150V，由计算可知其功率量程均为30OW，如果要测量一负载电压为220V、电流为IA的负载功率时应逸用IA、300V的功率表，而2A、150V的功率表虽功率量程也大于负载功率，但是由于负载电压高于功率表所能承受的电压150V，故不能使用。
所以，在测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。
②正确连接测量线路。
电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有- 号的端钮必须接到电源的正极端，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。
功率表电压线圈标有-号的端钮可以接到电源端钮的任一端上，而另一电压端钮则跨接到负载的另一端，如当负载电阻远远大于电流线圈的电阻时，应采用电压线圈前接法见当负载电阻远远小于电压线圈电阻时，应采用电压线圈后接法见如界被测负载本身功率较大，可以不考虑功率表本身的功率对测量结果的影响，则两种接法可以任意选择。
但最好选用电压线圈前接法，因为功率表中电流线圈的功率一般都小于电压线圈支路的功率。
③正确读数。
一般安装式功率表为直读单量程式，表上的示数即为功率数。
但便携式功率表一般为多量程式，在表的标度尺上不直接标注示数，只标注分格。
在选用不同的电流与电压量程时，每一分格都可以表示不同的功率数。
在读数时，应先根据所选的电压量程U、电流量程I以及标度尺满量程时的格。
上课用 高级维修电工实操题 201712
试题1 PLC控制电动机自动正反转的设计、安装与调试（1）考试时间：150min（2）考核方式：实操+笔试（3）本题分值：40分1）任务：当按下启动按钮，KM1线圈通电，电动机正转；经过5S延时，线圈KM1断电，同时KM2线圈通电，电动机反转；再经过3S延时，线圈KM2断电，线圈KM1通电。
这样反复10次后电动机停止运行。
2）要求：a.工作方式设置为自动循环b.有必要的电气保护和连锁【笔试部分】（1）正确识读电路图，写出下列图形文字符号的名称。
QS( )；FU1（）；KM1( )。
（2）正确使用工具，简述剥线钳使用注意事项。
答：（3）正确使用仪表；简述指针式万用表测试二极管的方法。
答：（4）安全文明生产，回答何谓安全电压答：【操作部分】（5）电路绘制：根据控制要求，在答题纸上正确设计PLC梯形图及按照规范绘制PLC的I/O（输入/输出）口接线图。
1）PLC接线图2）PLC梯形图（6）安装与接线按照电气安装规范：1）将熔断器、接触器、继电器、PLC安装在一块配线板上，而将方式转换开关、行程开关、按钮等装在另一块培训板上。
2）按PLC控制I/O口接线图在配线板上正确安装元件，元件安装要合理，安装要准确、牢固，配线导线要紧固、美观，导线要垂直进行线槽，导线要有端子标号，引出线要用接线端头。
（7）正确地将所编程序输入PLC，安装被控设备的动作要求进行模拟操作调试，达到设计要求。
（8）通电试验：通电前正确使用电工工具及万用表，进行仔细检查。
试题2 PLC控制直流能耗制动的Y-△起动电路用PLC设计通电延时带直流能耗制动的Y-△起动电路，并进行安装调试（1）电路图【笔试部分】（1）正确使用工具，简述电工刀使用注意事项（方法）答：（2）正确使用仪表：简述万用表检测无标志二极管的方法答：（3）安全文明生产：回答合闸后可送电到作业地点的刀闸操作把手上应悬挂什么文字标示牌。
答：（4）简述功率表的使用方法答：（5）简述电烙铁使用注意事项答：（2）操作步骤1）原理分析。
功率表的使用方法
电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。
它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。
可动部分主要有转轴和装在轴上的可动线圈2，指针3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。
电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。
可动线圈在表内串联一个电阻值很大的电阻R 后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。
固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带动指针转动。
在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。
图2-1 电动式功率表的结构RI**负载图2-2 功率表的两种接线方式RI**负载(a)(b)由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。
为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。
当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。
图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。
在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。
因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。
如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。
功率表的使用方法
功率表的使用方法功率表是一种测量电能的仪器，它可以测量电流、电压和功率等参数。
在工业、建筑、电力和家庭等领域中，功率表是必不可少的工具之一。
本文将介绍功率表的使用方法，以帮助读者更好地了解和使用这一仪器。
一、功率表的分类功率表根据测量方式可以分为模拟功率表和数字功率表两种。
模拟功率表采用机械式指针来显示测量结果，适用于测量低频电路的电能参数。
数字功率表则采用数字显示屏来显示测量结果，可以测量高频电路的电能参数。
功率表还可以根据测量范围和精度的不同进行分类。
一般来说，功率表的测量范围越广、精度越高，价格也越高。
因此，在选择功率表时，需要根据实际需求和预算来进行选择。
二、功率表的使用方法1. 连接电路使用功率表之前，需要将其连接到待测电路中。
连接时应注意以下几点：（1）根据待测电路的特点选择适当的测量范围。
如果电路的电压或电流超出了功率表的测量范围，将会导致误差较大甚至无法测量。
（2）连接功率表时应注意正确连接电流和电压的输入端口，避免连接错误。
（3）如果需要测量交流电路的电能参数，需要选择交流电路输入端口，如果需要测量直流电路的电能参数，则需要选择直流电路输入端口。
2. 设置测量参数连接电路后，需要设置功率表的测量参数。
根据待测电路的特点，可以设置测量的电压、电流和功率等参数。
（1）设置电压：将电压调节旋钮旋转到待测电路的电压范围，然后将电压测量针对准电压刻度，并调整校准旋钮，使得测量值与实际电压相符。
（2）设置电流：将电流调节旋钮旋转到待测电路的电流范围，然后将电流测量针对准电流刻度，并调整校准旋钮，使得测量值与实际电流相符。
（3）设置功率：将功率调节旋钮旋转到待测电路的功率范围，然后将功率测量针对准功率刻度，并调整校准旋钮，使得测量值与实际功率相符。
3. 测量电能参数设置好测量参数后，即可进行测量。
根据需要，可以测量电压、电流和功率等参数，以了解电路的电能变化情况。
（1）测量电压：将功率表的电压输入端连接到待测电路的电压端口，然后读取电压测量值。
功率表的使用方法
功率表的使用方法功率表是一种用来测量电路功率的仪器，它可以帮助我们准确地了解电路中的功率消耗情况，对于电路设计和故障排除都非常重要。
在实际使用中，正确的使用方法可以确保功率表的准确度和安全性。
接下来，我将为大家介绍功率表的使用方法。
首先，使用功率表之前，我们需要确保它的连接正确。
通常，功率表会有两个接线端口，一个用于连接电源，另一个用于连接负载。
在连接电源时，需要将功率表的正负极与电源的正负极对应连接，确保连接稳固。
而在连接负载时，也需要将功率表的正负极与负载的正负极对应连接。
这样可以避免出现连接错误导致的测量偏差。
其次，当连接完成后，我们需要设置功率表的测量范围。
功率表通常会有多个档位，我们需要根据实际情况选择合适的测量范围，确保测量结果的准确性。
如果选择的档位过小，可能会导致功率表无法正常工作或者损坏；而选择的档位过大，则可能会使测量结果失真。
因此，在选择测量范围时，需要根据实际情况进行合理选择。
接着，我们可以开始进行功率测量。
在测量过程中，需要注意保持稳定的电路状态，避免出现电流或电压的突变。
同时，我们还需要注意功率表的读数稳定后再进行记录，避免因为瞬时波动而导致测量误差。
另外，需要注意的是，功率表在测量过程中会产生一定的热量，因此在长时间测量时，需要留意功率表的散热情况，避免过热影响测量准确性。
最后，在测量完成后，我们需要及时断开电路连接，避免长时间连接导致功率表过热或者损坏。
同时，需要对功率表进行清洁和保养，确保其长期的稳定工作。
在清洁时，可以使用干净的软布轻轻擦拭功率表表面，避免使用化学溶剂或者水直接清洁。
在保养时，需要定期检查功率表的连接线和接线端口，确保连接的稳固性。
总的来说，正确的使用方法可以确保功率表的准确度和安全性，对于电路设计和故障排除都非常重要。
在使用功率表时，我们需要注意连接的正确性、测量范围的选择、稳定测量和及时断开连接等方面，确保功率表的正常工作和长期稳定。
希望以上介绍对大家有所帮助，谢谢阅读！。
单相功率表的使用方法
单相功率表的使用方法
单相功率表的使用方法：
①确保所选功率表量程范围能够覆盖被测电路中的最大功率值避免超量程损坏仪表；
②断开待测电路电源使用万用表电阻档检查线路确无电压存在方可继续操作避免触电危险；
③找到电路中任意一点断开将其作为接入点将功率表电流端串入该点与负载之间形成闭合回路；
④功率表电压端则并联在电源与负载两端之间注意红黑表笔对应火线零线顺序不可接反；
⑤正确连接后合上电源开关待电路稳定运行一段时间后观察功率表显示屏上显示数值；
⑥此时所读取数据即为当前电路瞬时功率若需测量平均功率可记录多个时间点读数后求平均值；
⑦对于需要长期监测场合可以将功率表设置为数据记录模式定时保存测量结果便于后续分析；
⑧在某些应用场景中可能还会用到谐波分析功能此时需切换至相应模式获取各次谐波功率占比；
⑨当完成本次测量任务后记得先切断电源再拆除仪表连线防止意外触电事故发生；
⑩定期校准功率表确保其测量精度不会因使用时间过长而产生偏差影响检测结果准确性；
⑪最后整理记录本次测量所得各项数据包括环境温度湿度等辅助信息归档保存以备查阅；
⑫如果发现测量结果与预期相差较大应及时检查线路连接是否正确仪表本身是否存在故障。
三相钳形功率表的操作规程
三相钳形功率表的操作规程
三相钳形功率表的操作规程 1、型号:MS2203
2、使用方法:
1)接线:
将表自带的三颗测量线(黄、绿、红)的一端分别插接在功率表下部
的”V1”、”V2”、”V3”的插口内，另一端分别夹接于三相电机的三个电源接线柱上。
2)按下功率表的扳机，钳头张开，将V1插口对应的电机电源线(单颗线)，送入钳口内，松开扳机，钳口闭合。
3)将功率表的功能转换旋钮置于,1档，按
KW/PF键，当仪表显示有功率值后，按下?键。
4)将功率表的功能转换旋钮置于,2档，按下功率表的扳机，钳头张开，将V1对应的电源线移出钳口，再将V2插口对应的电机电源线(单颗线)，送入钳口内，松开扳机，钳口闭合。
按KW/PF键，当仪表显示有功率值后，按下?键。
5)将功率表的功能转换旋钮置于,3档，按下功率表的扳机，钳头张开，将V2对应的电源线移出钳口，再将V3插口对应的电机电源线(单颗线)，送入钳口内，松开扳机，钳口闭合。
按KW/PF键，当仪表显示有功率值后，按下?键。
6)测量完毕后，将功能转换旋钮置于?W挡，3秒后，显示器会自动显示三相负载的总功率。
3、产品的使用注意事项:
1)当测试电压超出38V时，务必小心，切记手指不要超过测试笔挡手部分。
2)不允许测试高于600V的电压。
3)只允许使用本机所带的测试笔。
4)仪表应避免暴露在强光、高温、潮湿的地方。
实验二 三相电路功率的测量
实验二三相电路功率的测量一．实验目的1．学会用功率表测量三相电路功率的方法；2．掌握功率表的接线和使用方法。
二．原理说明接法）1．三相四线制供电，负载星形联接（即Ｙ对于三相不对称负载，用三个单相功率表测量，测量电路如图9－1所示，三个单相功率表的读数为W1、W2、W3，则三相功率Ｐ＝W1＋W2＋W3，这种测量方法称为三瓦特表法；对于三相对称负载，用一个单相功率表测量即可，若功率表的读数为W，则三相功率Ｐ＝3W，称为一瓦特表法。
2．三相三线制供电三相三线制供电系统中，不论三相负载是否对称，也不论负载是‘Ｙ’接还是‘Δ’接，都可用二瓦特表法测量三相负载的有功功率。
测量电路如图9—２所示，若两个功率表的读数为W1、W2，则三相功率P＝W1 + W2＝U1I1cos (30°-φ)+ U1I1sin (30°+φ),其中φ为负载的阻抗角（即功率因数角），两个功率表的读数与φ有下列关系：（1）当负载为纯电阻，φ＝0，W1＝W2，即两个功率表读数相等；（2）当负载功率因数cosφ＝ 0.5 ，φ＝±60°，将有一个功率表的读数为零；（3）当负载功率因数cosφ＜ 0.5 ，|φ|＞60°，则有一个功率表的读数为负值，该功率表指针将反方向偏转，这时应将功率表电流线圈的两个端子调换（不能调换电压线圈端子），而读数应记为负值。
对于数字式功率表将出现负读数。
3．测量三相对称负载的无功功率对于三相三线制供电的三相对称负载，可用一瓦特表法测得三相负载的总无功功率Ｑ，测试电路如图9—3所示。
功率表读数W＝U1I1sinφ，其中φ为负载的阻抗角，则三相负载的无功功率Q＝3W。
三．实验设备1．交流电压表、电流表、功率表2．三相调压输出电源3．EEL—17B组件（含220V／40Ｗ灯组9只、电容）或EEL—55组件、EEL —60组件（选配）四．实验内容接法）的三相功率1．三相四线制供电，测量负载星形联接（即Ｙ（1）用一瓦特表法测定三相对称负载三相功率，实验电路如图9－4所示，线路中的电流表和电压表用以监视三相电流和电压，不要超过功率表电压和电流的量程。
简述功率表的使用方法
简述功率表的使用方法一、前言功率表是一种用于测量电路中功率的工具，它可以帮助我们了解电路中的能量转换情况，以及评估电路的效率。
在实际应用中，功率表广泛应用于各种领域，如电力、通信、电子等。
本文将详细介绍功率表的使用方法。
二、功率表的分类根据测量方式和应用范围，功率表可以分为多种类型。
其中常见的有以下几种：1. 直流功率表：适用于直流电路中功率测量。
2. 交流功率表：适用于交流电路中功率测量。
3. 数字式功率表：采用数字显示技术，具有高精度和快速响应等优点。
4. 模拟式功率表：采用模拟显示技术，具有简单易懂和经济实惠等优点。
5. 多功能功率表：集成多种功能，如测量电压、电流、频率、相位差等。
三、使用步骤下面将介绍使用直流数字式功率表进行直流电路中功率测量的步骤：1. 连接测试线首先需要将测试线连接到正确位置。
通常情况下，红色测试线连接到正极，黑色测试线连接到负极。
2. 设置测量范围根据电路中的电压和电流大小，需要设置适当的测量范围。
如果范围设置不正确，可能会导致测量结果不准确或者损坏功率表。
3. 打开功率表打开功率表，并等待其自检完成。
如果出现任何错误提示，需要及时排除故障。
4. 进行测量将测试线连接到电路中，并记录下测量结果。
如果需要多次测量，可以重复以上步骤。
5. 关闭功率表在使用完毕后，需要关闭功率表，并将测试线拔出。
四、注意事项在使用功率表时，需要注意以下几点：1. 需要选择正确的功率表类型和测量范围。
2. 测试线的连接方式必须正确，否则会影响测量结果或者损坏功率表。
3. 在进行直流电路中功率测量时，需要保证电路中没有交流成分。
4. 在使用过程中要小心操作，避免碰撞和磨损。
5. 定期检查和校准功率表以确保其精度和可靠性。
五、总结通过本文的介绍，我们可以了解到功率表的分类、使用方法和注意事项。
在实际应用中，正确使用功率表可以帮助我们更好地了解电路中的能量转换情况，以及评估电路的效率。
因此，我们需要掌握正确的使用方法，并注意安全和维护。
正确使用功率表应注意的主要事项
正确使用功率表应注意的主要事项功率表的的量程包含三重含义：即电流量程、电压量程和功率量程。
电流量程是指在仪表的串联回路中容许通过的最大工作电流；电压量程是指在仪表的并联回路上所能承受的最高工作电压；功率量程则等于电流量程与电压量程的乘积，也即当负载功率因数COSφ=1时的仪表满刻度的功率值。
在实际测量中，COSφ往往不等于1而小于1，因此仅使被测功率不超过仪表的功率量程是不够的。
因在COSφ＜1时，指针虽未达到满刻度偏转，但被测的电流或电压可能已超过了功率表的电流或电压量程，因而将导致功率表损坏。
因此，在选择功率表时，还要注意被测电路的电流和电压，不能超过功率表的电流和电压量程。
此外，在使用功率表时，还应注意以下几点：1、功率表的正确接线在实际测量中，较常用的功率表为电动系功率表。
它是由电动系测量机构和附加电阻R1构成，如图1所示。
功率表的接线必须遵守“发电机端守则”。
因为电动系功率表的转动机构转矩与两个线圈中的电流方向有关。
若其中一线圈中的电流方向接反了，转矩就会改变方向，此时不仅无法读数，而且可能会将指针打弯。
为防止线圈接反，通常在两线圈对应于电流流进的端钮上，均标注上“*”或“±”等标志，称作发电机端。
功率表在接线时，应使电流和电压线圈的发电机端接到电源同一极性的端钮上，以保证两个线圈的电流方向都从发电机端流入。
这就是功率表接线的“发电机端守则”。
功率表的正确接线如图2所示。
其共同特点是，在所规定的正方向下，两线圈中的电流I1、I2都从发电机端流入，符合“发电机端守则”。
不同的是，图2（a）中的电压线圈支路接在电流线圈前面，称为电流线圈前接电路；而图2（b）接在后面，称为电压线圈后接电路。
这两种接线形式的误差是不一样的，应注意正确。
（1）电压线圈前接电路由于电流线圈和负载直接串联，因此电流线圈电流I1等于负载电流I。
但因电压线圈接在电流线圈面前，故电压线圈接在电流线圈前面，故电压线圈支路两端的电压为负载电压U=I·R和电流线圈压降I·r1之和（设r1为电流线圈的内阻）。
电工万能表的使用方法
电工万能表的使用方法
电工万能表是电工常用的一种测试仪器，它可以用于测量电压、电流、电阻等各种电学参数，是电工工作中必不可少的工具之一。
下面将介绍电工万能表的使用方法，希望能对大家有所帮助。
首先，使用电工万能表之前，需要确保万能表处于正常工作状态。
可以通过测量一个已知电压或电流的电路来检查，确保万能表的测量准确度和灵敏度。
在使用电工万能表时，需要注意选择合适的测量档位。
对于待测电压、电流或电阻，选择合适的测量范围，以确保测量结果的准确性。
如果选择档位过小，可能会导致测量值超出范围，从而损坏万能表；如果选择档位过大，可能会降低测量精度。
在测量电压时，需要将电工万能表的测量引线连接到待测电路的两端，并确保引线接触良好。
在测量电流时，需要将电工万能表的测量引线连接到待测电路中断的位置，并确保测量引线的电流方向与电路中的电流方向一致。
在测量电阻时，需要将电工万能表的测量引线连接到待测电阻两端，并确保待测电路处于断电状态。
在测量前，需要将电工万能表的测量档位调整到合适的电阻范围，以确保测量结果的准确性。
在使用电工万能表时，需要注意安全问题。
在测量电压或电流时，需要确保万能表的测量引线与待测电路连接正确，避免短路或接反引起的危险。
在测量高压电路时，需要使用绝缘手套和绝缘工具，确保安全操作。
总之，电工万能表是电工工作中不可或缺的工具，正确的使用方法可以确保测量结果的准确性，同时也能保障电工的安全。
希望上述介绍对大家有所帮助，谢谢阅读！。
功率表知识点总结
功率表知识点总结一、功率表的基本原理1. 什么是功率表功率表是一种用来测量电路中功率的仪器，通常用于测量交流电路中的功率。
功率表可以直接测量电路中的功率，也可以测量电压和电流，然后计算出功率值。
2. 功率表的基本原理功率表的基本原理是根据欧姆定律和电功率定律，测量电路中的电压和电流，然后通过电压和电流的乘积来计算出功率值。
功率表通常采用磁性元件或电子元件测量电路中的电流和电压，然后通过计算或者显示来获得电路的功率值。
3. 功率表的分类功率表根据测量电路中的电流和电压的方式可以分为电磁式功率表和电子式功率表两种。
电磁式功率表通常采用移动磁铁或者电磁感应原理来测量电流和电压，电子式功率表则采用电子元件进行测量。
4. 功率表的工作原理功率表通过测量电路中的电压和电流，然后通过电压和电流的乘积来计算出功率值。
功率表通常以瓦特（W）为单位来表示功率值，也可以根据电流和电压的变化来测量交流电路中的功率。
二、功率表的使用方法1. 功率表的使用范围功率表主要用于测量交流电路中的功率，可以用于测量家庭用电器的功率、电机的功率、变压器的效率等。
功率表也可以用于实验室中的电路实验和科研研究等。

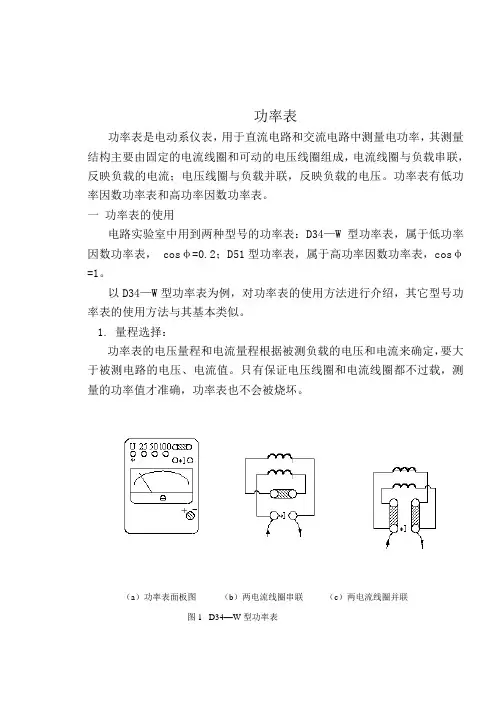

2. 功率表的连接方法连接功率表通常需要将功率表的电流端和电压端分别接入电路中的电流和电压引脚，然后调节功率表的量程范围和测量方式，就可以获得电路中的功率值。
在使用功率表时，需要注意接线的正确性和安全性，不要接错电流和电压的引脚，以免造成测量不准或者仪器损坏等情况。
3. 功率表的读数方法功率表显示的功率值通常是电流和电压的乘积，表示电路中的实时功率。
在读取功率表的数据时，需要关注功率表的量程范围和单位，以及电流和电压的测量正确性。
功率表有时候也会显示功率因数、频率等相关参数，需要注意理解和解释这些参数的含义和影响。
4. 功率表的注意事项在使用功率表时需要注意接线的正确性和安全性，不要给功率表造成过大的电流或电压，以免损坏仪器或者造成意外。
瓦特计的使用方法及一、二、三瓦计法
新疆大学课程设计报告所属院系：科学技术学院专业：电气工程及其自动化课程名称：电路设计题目：三相电路的功率测量班级：电气14-1 学生姓名：庞浩学生学号： 20142450007 指导老师 : 李劲完成日期： 2016年6月28日图1-1：瓦特计的接法图2-1：三瓦计法测有功功率图4-1：一瓦计法测功率图3-1：二瓦计法测功率四、实验内容与步骤1.三瓦计法测三相电路的有功功率使用Multisim 12.0软件绘出如图2-1所示的电路（即图2-2），其中三相电源为相电压UΦ=220V,线电压U l=381V,f=50HZ的三相交流电。
启动仿真，读出各瓦特计的读数，将数据记录在表1中。
准备工作：线电压与相电压的测量图2-2：三瓦计法测有功功率仿真电路图及其运行结果由仿真运行结果可知，瓦特计1 读数为242.038W; 瓦特计2读数为138.307W，瓦特计3读数为96.815W，所以总功率为242.038+138.307+96.815=446.16W，并将数据记入表一。
2图3-2：二瓦计法测有功功率仿真电路及其运行结果分析：瓦特计1读数为252.561，瓦特计二读数为189.421，总功率为Pa=252.561+189.421 =441.982W。
将数据记入表二。
二瓦计法对三相有功功率的测量数据表：表二3．一瓦计法测有功功率：用Multisim 12.0软件绘出如图4-2所示的仿真电路，此时为了得到相同的总有功率，应确定3个合适的电容值，来提供合适的无功补偿。
即瓦特计读数应为442W/√3=255W左右，所以在实验中应该多做几次不同参数下的实验，这次分别选用了C=0uF，8uF，9uF，10uF ,11uF，在不同电容值下，启动仿真并测量出功率值，将数据记录在表3中。
（1）：C=0uF图4-2：一瓦计测有功功率（0uF）分析：当C=0uF时，根据一瓦计法，可得瓦特计示数为31.57W，示数不为0，总功率为Pa=31.57x√3=54.679W。
