理正标准数据接口说明及格式
理正勘察软件标准数据接口例题
#GJ#常规 20 0.182 9.08 0.651 0.634 0.621 0.603 0.578
#ZJ#快剪试验 30 14.0 78.8
#JT#1.800 2 0.880 30.900
#JT#1.900 1 0.630
#JT#2.000 1 0.540
#JT#2.100 1 0.510
#JT#2.200 1 0.540
#JT#2.300 1 0.470
#JT#2.400 1 0.470
#JT#2.500 1 0.580
#QY#2 4.1 0.20 1.99 2.72 25.1 36.0 20.0
#GJ#常规 20 0.233 7.34 0.710 0.686 0.669 0.646 0.616
#ZJ#快剪试验 30 10.5 42.3
#QY#3 4 0.20 2.02 2.72 23.3 36.0 20.0
#GJ#常规 20 0.150 11.04 0.660 0.642 0.631 0.616 0.597
#ZJ#快剪试验 30 12.7 65.2
#GJ#常规 20 0.269 6.29 0.690 0.671 0.652 0.626 0.593
#ZJ#快剪试验 30 13.0 60.2
#QY#6 14.8 0.20 2.07 2.72 20.2 34.0 18.0
#GJ#常规 20 0..621 0.592
#ZJ#快剪试验 30 12.4 48.5
#QY#2 4.2 0.20 2.00 2.72 24.0 35.0 20.0
#GJ#常规 20 0.221 7.77 0.714 0.692 0.676 0.654 0.623
理正勘察.软件使用总结
一、图件的模板设置问题。
“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出。
2、在剖面图生成过程中选择你所创建的图框。
二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的，操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。
理正8.5介绍
工程地质勘察GICAD版本更新说明=== Pack(2009.10.10) ==== **升为8.5版**====数据录入：1. 增加取原位测试表中静探、动探试验中最深的试验底深度作为钻孔深度数值的功能。
2. 增加岩土名称分级显示功能。
3. 增加了生成分层记录表的功能。
4. 解决了工程编号中的数字超过5位时,打开工程对话框上排序不正确的问题。
5. 解决了地层数据表中只有主、亚层编号没有次亚层编号的时候，标准土层信息单行无法修改问题平面图：1. 增加了平面图底图初始化数据保存记忆功能。
2. 电力版修改了不符合电力行业标准样式,包括:a.在右半框不标坐标数据。
b.边框距离，修改内边框的大小，随图框大小走.c.坐标文字方向修改,不允许出现竖向文字。
3. 电力版中，修改平面图上的探井符号（缩小到原来的0.7倍），与钻孔符号匹配，增强美观性。
4. 解决了剖线图层锁定时，编辑剖线属性崩溃的问题。
5. 解决了钻孔标注设置成右上编号，右下高程，无左分割线的时候，当用“move”移动钻孔时，标注翻翻转的问题。
剖面图：1. 剖面图中，增加了手动分层结果入库到土层数据表的功能。
2. 增加在取样符号左边标取样湿陷系数（大于等于0.015的湿陷系数）的功能.3. 增加了土层填充设置。
两侧(或左、右侧)填充时，增加设置和钻孔距离；中间填充时，增加设置填充在两孔间距的位置。
4. 增加了剖面图生成图例顺序调整功能。
5. 增加了剖面图图例比例设置功能。
6. 添加了“开始褶皱绘制”命令，可以自动关闭与绘制褶皱无关的图层，可以更清晰方便的选中填充区域;并增加了“取消褶皱绘制状态”命令，以便在绘制中间过程中，可以随时打开之前关闭的图层，恢复绘制褶皱前的图层状态。
7. 剖面图中，含水量的表示由ω改为w。
8. 地面线和地层线用不同的线表示加以区分9. 利用自定义字段可以输出施工等级等自定义信息10.修改完善剖面图中水位线连层算法11. 增加了修改剖面图地层线和静探曲线线型比例功能。

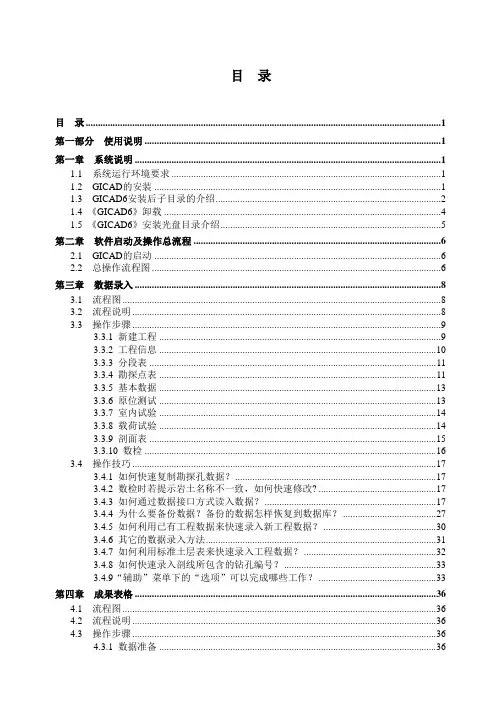

理正软件勘察说明书
“Document”存放的是软件在不同阶段的数据库和有关的文档；其中：
“数据库”目录中Config6.mdb和GICAD6.mdb是每次升版后数据库的备份；“SQLServer70”目录是5.4版本以前的SQLServer数据库；
“数据资料”目录中存放的是数据接口文件的格式；
图1.4-1
点图1.4-1“是”，则弹出图1.4-2对话框；
用户选择路径，程序自动将数据库文件“GICAD6.MDB”和“Config6.MDB”保存到用户选择路径下；确定后弹出图1.4-3对话框。
选择“是”备份并卸载程序，选择“否”则退出卸载；
图1.4-2
图1.4-3
点图1.4-1“否”，弹出图1.4-3对话框，选择“是”，卸载程序，选择“否”则退出程序卸载；
“成果表格”存放当前工程的成果表格文件，在生成成果表格的过程中，系统不自动保存成果表格，在自己保存时建议保存到该目录下；
“平面成果”存放平面成果图文件，如果生成带图框的等高线将自动保存到该目录下，在生成平面图和不带图框的等高线系统将不保存，自己保存时建议保存到该目录下；
“剖断面”目录存放剖（断）面图的成果，如果生成剖面图将以DP*.dwg形式的文件自动保存，如果生成横断面图已将HDM*.dwg形式的文件自动保存，生成纵断面图将以ZDM*.dwg形式的文件自动保存；
“Dtmzxz.txt”是《工程地质手册》N120（超重型圆锥动力触探）侧壁摩阻校正系数的对照数据文件。
以上各文件的数据内容可以根据当地的实际情况修改，在修改时必须遵循各文件中说明的文件格式。
“设置参数”子目录：分别按不同标准，存放所用到的设置参数；
“桩参数”子目录：存放计算桩侧阻和端阻所用到的计算参数；
理正8.0使用指南
勘察8.0版修改内容一、数据管理1. 增加表格的按列拷贝功能。
实现把一列数据粘贴到当前表格中；2. 增加表格排序功能，能按任意字段排序，用户使用非常方便；3. 为数据管理表格增加多行快速编辑多个记录的字段值的功能；4. 增加图件预览，可以预览图例的花纹、颜色；以及所有图块的图例：5. 钻孔编号批改名，修改后和前缀等；6．数据管理程序中动态工具栏按钮内容随不同的表格而变化，引导用户操作；7. 改善搜索功能，查找范围明确，查找结果定位；8. 配置信息的组织：改造以前的笼统难以查找定位的问题；增加对照信息快速编辑功能；并对众多内容进行分类显示；二、平面图1. 增加钻孔旋转功能；2. 增加沿线路布钻孔的功能，在“布置钻孔”时，按里程信息布钻孔的功能；3. 增加了小数点设置功能；4. 平面图文字的改造，平面图中各部分字体都可以设置成形文件或普通字体；5. 修正了钻孔中心点位置的算法；使得剖线连线总过钻孔中心点；6. 等高线移到平面图下，并修改如下内容：1）三维等高线功能；2）生成三维面功能；3）增加自定义钻孔样式功能；4）增加地层等厚线功能；5）增加是否绘制缺少该层的钻孔的选项；6）增加是否在缺少当前层的钻孔上绘制一个圆圈的选项；7）界面调整和修改，能保存上次设置的值；三、柱状图1. 为增强成果图的美观性增加的功能（可设置成果图字体，成果图可自动适应图框的大小，增加彩色填充功能，遮盖效果的实现等）2. 基本上取消了对形文件的依赖；3. 几乎不再使用自定义实体；4. 文本编辑功能的增强改进；支持“mtext edit”编辑5. 图框功能的改进，使用定制的图框模板文件；6. 用户可自由定制标贯、动探、取样、水位的显示方式；7. RQD和CQL分别使用控制项，可以分别设置：8. 将表头对照信息表放到各具体模块里；9. 可用鼠标拖动改变出图列项的位置；10. 在地质柱状图增加地层年代列：“宇”、“界”、“系”、“统”、“群”、“组”、“段”共7列，可显示用户选择的地质时代符号对应的时代名称。
理正8.5介绍
工程地质勘察GICAD版本更新说明=== Pack(2009.10.10) ==== **升为8.5版**====数据录入：1. 增加取原位测试表中静探、动探试验中最深的试验底深度作为钻孔深度数值的功能。
2. 增加岩土名称分级显示功能。
3. 增加了生成分层记录表的功能。
4. 解决了工程编号中的数字超过5位时,打开工程对话框上排序不正确的问题。
5. 解决了地层数据表中只有主、亚层编号没有次亚层编号的时候，标准土层信息单行无法修改问题平面图：1. 增加了平面图底图初始化数据保存记忆功能。
2. 电力版修改了不符合电力行业标准样式,包括:a.在右半框不标坐标数据。
b.边框距离，修改内边框的大小，随图框大小走.c.坐标文字方向修改,不允许出现竖向文字。
3. 电力版中，修改平面图上的探井符号（缩小到原来的0.7倍），与钻孔符号匹配，增强美观性。
4. 解决了剖线图层锁定时，编辑剖线属性崩溃的问题。
5. 解决了钻孔标注设置成右上编号，右下高程，无左分割线的时候，当用“move”移动钻孔时，标注翻翻转的问题。
剖面图：1. 剖面图中，增加了手动分层结果入库到土层数据表的功能。
2. 增加在取样符号左边标取样湿陷系数（大于等于0.015的湿陷系数）的功能.3. 增加了土层填充设置。
两侧(或左、右侧)填充时，增加设置和钻孔距离；中间填充时，增加设置填充在两孔间距的位置。
4. 增加了剖面图生成图例顺序调整功能。
5. 增加了剖面图图例比例设置功能。
6. 添加了“开始褶皱绘制”命令，可以自动关闭与绘制褶皱无关的图层，可以更清晰方便的选中填充区域;并增加了“取消褶皱绘制状态”命令，以便在绘制中间过程中，可以随时打开之前关闭的图层，恢复绘制褶皱前的图层状态。
7. 剖面图中，含水量的表示由ω改为w。
8. 地面线和地层线用不同的线表示加以区分9. 利用自定义字段可以输出施工等级等自定义信息10.修改完善剖面图中水位线连层算法11. 增加了修改剖面图地层线和静探曲线线型比例功能。
理正标准数据接口说明及格式
理正标准数据接口说明及格式标准数据接口是一种规范化的方法，用于在不同系统之间传输和交换数据。
它定义了数据的结构、格式、协议和操作规范，以确保数据的一致性和可靠性。
下面我将从多个角度全面介绍标准数据接口的说明和格式。
1. 数据接口的目的和重要性：标准数据接口的目的是实现系统之间的数据交互和集成，使得不同系统能够有效地共享和利用数据。
它可以提高数据的准确性、一致性和可靠性，减少数据传输错误和冗余，提高数据处理效率和系统的整体性能。
2. 数据接口的类型和常见格式：数据接口可以分为多种类型，常见的包括文件接口、API接口、数据库接口等。
不同类型的接口通常使用不同的数据格式来表示和传输数据。
文件接口，常见的文件格式包括CSV（逗号分隔值）、XML（可扩展标记语言）、JSON（JavaScript对象表示法）等。
这些格式具有简单易懂、跨平台兼容性好的特点，适用于批量数据传输和导入导出操作。
API接口，API（应用程序接口）是一种通过编程方式进行数据交互的接口。
常见的API格式包括RESTful API、SOAP（简单对象访问协议）等。
这些格式通常基于HTTP协议，支持实时数据传输和交互，适用于实时数据查询和更新操作。
数据库接口，数据库接口用于在不同数据库之间进行数据交互和同步。
常见的数据库接口格式包括ODBC（开放数据库连接）、JDBC（Java数据库连接）等。
这些格式提供了标准的数据库操作方法和语法，支持数据的读取、写入和更新。
3. 数据接口的说明和规范：为了确保数据接口的一致性和可靠性，通常需要提供详细的接口说明和规范。
这些说明和规范包括以下内容：接口协议和版本，明确接口使用的协议和版本号，例如HTTP、HTTPS、RESTful API v1.0等。
数据结构和字段定义，定义数据的结构和字段，包括字段名称、数据类型、长度、约束条件等。
这有助于确保数据的一致性和完整性。
接口操作和方法，定义接口支持的操作和方法，例如数据查询、数据写入、数据更新等。
华宁勘察软件与理正勘察软件数据接口的研究语开发
华宁勘察软件与理正勘察软件数据接口的研究语开发近年来，随着信息化技术的快速发展，建筑行业也日益重视和应用勘察软件。
华宁勘察软件和理正勘察软件是建筑行业中常用的两种勘察软件，它们在勘察数据处理和管理方面具有独特的优势和特点。
本文将探讨华宁勘察软件与理正勘察软件之间的数据接口的研究和开发。
首先，了解华宁勘察软件和理正勘察软件的基本特点和功能非常重要。
华宁勘察软件是一款综合性的勘察数据处理和管理软件，具有强大的数据处理和报表生成功能，能够对各种勘察数据进行有效处理和管理。
理正勘察软件是一款专业的土地及地下水环境调查软件，具有地质、地球物理、地化等多学科的数据处理和分析能力。
在实际应用中，建筑行业常常需要将不同软件中的数据进行交互和共享。
因此，研究和开发华宁勘察软件与理正勘察软件之间的数据接口，能够实现两种软件之间的数据互通，提高工作效率和数据的准确性。
数据接口的研究和开发可以从以下几个方面展开：首先，研究两种软件的数据格式和数据结构。
了解华宁勘察软件和理正勘察软件的数据格式和数据结构，有助于确定数据接口的设计方案和数据转换方法。
其次，设计数据接口的标准和规范。
根据两种软件的数据特点和需求，设计数据接口的标准和规范，包括数据的命名规则、字段对应关系等，确保数据在转换和交互过程中的准确性和完整性。
然后，开发数据接口的转换工具。
根据数据接口的设计标准和规范，开发相应的数据转换工具，实现两种软件之间数据的导入和导出功能。
并对数据进行必要的清洗和处理，确保数据的质量和完整性。
最后，测试和优化数据接口。
完成数据接口的开发后，进行必要的测试和优化工作，确保数据在两种软件之间的交互过程中的稳定性和可靠性。
同时，根据用户的反馈和需求进行相应的优化和改进，提高数据接口的效能和可用性。
总结起来，华宁勘察软件与理正勘察软件数据接口的研究和开发是建筑行业中信息化应用的重要组成部分。
通过研究数据格式和数据结构、设计数据接口标准和规范、开发数据转换工具、测试和优化数据接口等步骤，能够实现两种软件之间的数据互通，提高工作效率和数据的准确性。
理正说明书
理正说明书土钉墙技术说明书第一章功能概述土钉墙支护是近年发展起来用于土体开挖和边坡支护的一种新的支挡技术，由于经济、适用、可靠，且施工快速简便而被广泛应用于工程实践中。
但是由于设计理论不尽统一，采用单一设计理论的土钉墙设计软件很难满足工程设计人员的实际需要。
鉴于此，理正超级土钉支护设计软件参考了当前土钉墙支护的最新研究成果，包含了国内多种规范（规程）提供的设计理论和方法。
可适用于全国各个地区，并率先突破墙体位移估算的难题，自动计算墙面位移曲线和地面沉降曲线，是一套相对完善的土钉墙支护设计软件。
其主要功能有：⑴ 具有7种规范（规程）的设计理论和方法，以适合全国不同地区的土钉墙设计。
7种规范（规程）包括：《建筑基坑支护技术规程》JGJ 120-99《基坑土钉支护技术规程》CECS 96:97《建筑基坑工程技术规范》YB 9258-97《广州地区建筑基坑支护技术规定》《深圳地区建筑深基坑支护技术规范》SJG 95-96王步云法北工大滑楔平衡法理论⑵ 模拟施工过程，考虑施工工况，自动完成不同施工阶段、不同工况下的土钉墙设计和验算。
⑶ 计算全面，自动完成土压力、局部抗拉、整体稳定、外部稳定、位移和沉降的设计或验算，可靠性好。
⑷ 智能化程度高，所有计算过程均自动完成，并全自动生成施工图、计算书，极大的提高了工作效率。
⑸ 本系统具有图文并茂的交互界面、计算书。
并有及时的提示指导、帮助用户使用软件。
第二章快速操作指南2.1 操作流程图2.1-1 操作流程2.2 快速操作指南2.2.1 选择工作路径图2.2-1 指定工作路径注意：此处指定的工作路径是所有岩土模块的工作路径。
进入某一计算模块后，还可以通过按钮【选工程】重新指定此模块的工作路径。
2.2.2 增加计算项目点击【工程操作】菜单中的“增加项目”菜单或“增”按钮来新增一个计算项目。
图2.2-2 工程操作界面2.2.3 编辑原始数据图2.2-3 数据交互对话框2.2.4 当前项目计算在数据交互对话框中设置好各项参数，点击【计算】按钮来进行当前题目的计算；或者单击【辅助功能】菜单的“计算”。
理正勘察软件使用总结
理正勘察．软件使用总结————————————————————————————————作者：————————————————————————————————日期：一、图件的模板设置问题。
ﻫ“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是:1 ﻫ、进入LiZheｎgＧIＣAD６.７Ｓuｐporｔｂlock下任选一图框文件,如tk＿ｄｌ_1.dｗg,修改成你所需要的,存盘退出。
2、在剖面图生成过程中选择你所创建的图框。
二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excｅl相互转化的问题理正和EＸCEL都是活的,操作的步骤如下:1 ﻫ)理正中可以设置个参数的顺序,建立模板２）将EＸCEL数据生成“制表符分隔的” ｔxt文件3 ﻫ）在土工试验程序中导入,再生成标准的理正接口数据4 ﻫ）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时,每个孔的地质时代、地质成因、岩土名称等都要输入吗,这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步,点击项目配置表第二步，点击标准土层第三步,进入标准土层表，进行设置自己的标准土层第四步,在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制,到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了!钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型(可同一类的一块输，可避免每次选择孔类型，这后按F5刷新,孔号自动按升序排列）→导出数据*.tｘt文件→在EXＣEL中打开进行编辑(因为EＸCEL中可对数据进行编辑较为方便,如计算、拖动等)→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
理正深基坑使用说明书(经典)
出现上图，一般为 0.500 注意：每次调整锚索的间距，都要重新自动生成工况。 上述都完成后，回到基本信息 点击嵌固深度后边的自动计算公式
参数如上图，确定计算 得出的数值为最小值，可根据实际适当加深嵌固深度
可以开始计算啦~！ 点计算按钮
这个界面可以按照上图填写，然后点开始 出现如下窗口 注意位移小于 50mm，弯矩尽量小于 200 点击下一工况 要逐个工况看完，然后点下一步
基坑底面位移量估计值经验选 10mm，也可以根据实际选小。点确定前注意区分水上水下。 支锚信息
上图中画红圈的不用填写 预加力可选择 50-100，锚固体直径有 150，160 的（用哪个不晓得怎么选） 锚固力调整系数和材料抗力调整系数都是 1.00 不用改。 其它项为自己设计。
来个规 建筑基坑支护技术规程 JGJ 120-99
1. 锚杆上下排垂直间距不宜小于 2.0m，水平间距不宜小于 1.5m； 2. 锚杆锚固体上覆土层厚度不宜小于 4.0m
3. 锚杆倾角宜为 15°～25°，且不应大于 45°
下边是网上查来的
预应力锚索布置经验：①土层锚索上下排间距不宜小于 2.5m，水平不宜小于 2.0m；岩层锚索间距宜 采用 3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于 1m，自由锻长度不应小于 4～ 5m；③锚固体上覆岩土体厚度不应小于 5.0m，锚固段长度不应小于 4.0m。岩层锚索锚固段不宜大于 10m。④锚索与水平面的夹角以下倾为宜不大于 35，一般 15～25.
然后显示如下图：
选择力计算方法中：悬臂、单支点选经典法；多支点选弹性法。 然后点桩选筋计算
图中带圈的一项尽量改为 XD18，或 XD20 的形式。修改完成后点返回，然后下一步。显示如下图
理正勘察.软件使用总结
一、图件的模板设置问题。
“修改剖面图的签字栏？单位要求签字栏统一，需要修改，具体过程是：1、进入LiZhengGICAD6.7Supportblock下任选一图框文件，如tk_dl_1.dwg，修改成你所需要的，存盘退出。
2、在剖面图生成过程中选择你所创建的图框。
二、关于探井等的输入问题输入探井，在定制栏内将探井深度勾上就可以，我用的是正版，不知道破解版的有没有这些功能探井需在<岩心钻孔数据录入>中输入三、理正和excel相互转化的问题理正和EXCEL都是活的，操作的步骤如下：1）理正中可以设置个参数的顺序，建立模板2）将EXCEL数据生成“制表符分隔的” txt文件3）在土工试验程序中导入，再生成标准的理正接口数据4）在理正勘察程序中导入土工标准的理正接口数据理正软件在录入单孔基本数据时，每个孔的地质时代、地质成因、岩土名称等都要输入吗，这样重复劳动不是太大了吗，请指教！项目配置表里面可以设置标准土层表第一步，点击项目配置表第二步，点击标准土层第三步，进入标准土层表，进行设置自己的标准土层第四步，在输入钻孔基本数据时，点击标准层边的箭头选择标准层，自己更改深度就可以了先把一个钻孔的描述内容复制，到下一个孔直接粘贴追加就可以了，挺快的以上两种方法都挺实用的，还可以通过复制层比较齐全的那个钻孔的数据到目的孔，只需要更改一下深度就好了！钻孔数据也可以几个人分工录入，通过导入备份库数据就可以合并到一块来的，钻孔录入工作量较大时可采用这个办法！勘察点数据表录入：可先在软件中录入孔号及孔类型（可同一类的一块输，可避免每次选择孔类型，这后按F5刷新，孔号自动按升序排列）→导出数据*.txt文件→在EXCEL中打开进行编辑（因为EXCEL中可对数据进行编辑较为方便，如计算、拖动等）→后还保存成“制表符分隔的文本文件” →在勘探点表中“导入”数据即可。
四、理正使用过程中的其他问题理正勘察软件地质成因为h+al时，在柱状图中不能显示在上标中，需打开一个一个柱状图去修改，有没有更好的方法，请指教！在其前加@ ，在其后加!即输入“@h+al!”即可实现上标；若为下标，可加$下标内容!，“!”后若有括号时，则“!”可省还有一种就是1 输入一个钻孔数据2 在顶栏的辅助中找"复制勘探孔数据"然后把你已经输入数据的钻孔数据复制到目标钻孔中3 按每个钻孔的实际情况更改深度和层数本人的经验:1、耕土下无填充图例，可将岩性对照表中“耕土”一行删除后，重新在菜单“辅助”下的二级菜单中“输入岩性对照信息”进行设置，填充图例可直接采用素填土或杂填土的填充图例。
自制的理正接口数据文件格式
记别住 把表头复制进去哟，记得不管表头中每列是否有数据都要把表头以下的内容全部考到txt文 1 件保中 存，就可以通过理正勘察软件8.5版的菜单里的数据接口文件导入软件中，一张张数据表依
次比导 如入 钻， 孔表，土层表，水位表，，，，在这里强调，钻孔表必须第一个先导入，否则会出错 哟使。 用这个表格的好处是借助Excel表格相关强大的数据编辑功能，让录入数据更高效、准确， 2 不用 在软件里一个一个钻孔数据录入（速度太慢）
3 我曾用这个表格处理2200多个钻孔数据，3天内钻孔柱状图、剖面图全部搞完。不吹牛B啊
备注
每张表格都建一个txt文件，例如钻孔表对应一个txt文件， 土层表对应一个txt文件......最后把每个txt文件分别导入 理正软件8.5bp2中，设置相关选项后就可以
理正勘察cad基本设置方法
理正勘察CAD使用方法
一、打开软件，新建工程：输入1、工程编号2、工程名称；
二、进入标准土层表：输入1、主层编号2、岩土名称；
三、进入勘探点表：输入1、钻孔编号2、勘探点类型（输完同类
型后关闭再打开）3、钻孔高程4、勘探深度；
1、基本数据：地层：输入1、主层编号
2、层底深度
3、岩
土名称
水位：输入1、地下水位层号2、水位深度
2、原位测试：标贯：输入1、试验点深度2、标贯击数
3、室内试验：常规试验：输入1、取样编号2、取样顶深度
四、剖面表：输入1、剖线编号2、勘探孔号3剖线孔间距（*小数
点后保留两位）；
五、刷新、数检（无错误）；
六、进入cad2004→剖面→自动分层→生成剖（断）面图→选择剖线名称→水平比例（选择合适比例）→确定；
七、进入cad2004中修改（油印纸高度620mm，剖线高270以内竖
向排版2个）（改完炸开）；
八、完成。
智勘理正标准接口数据制作软件V2.0使用说明
智勘理正标准接口数据制作软件V2.0使用说明1 前言任何勘察软件不外乎都是三个模块：数据录入、数据处理和成果图表。
理正勘察软件作为全国通用的勘察软件，其功能齐全、强大，自不用多说，但对于其数据的录入，相信用过的人一定会忍不住吐槽。
现探讨一下理正勘察的数据录入问题。
1.1理正勘察软件数据录入方式理正的数据录入有两种方式：1）在勘探点表进行手动输入，8.5版及以前的数据包括基本数据、原位测试和室内试验，9.0版增加了水文数据。
2）通过理正提供的接口输入，有静探数据接口，标准数据接口和土工数据接口。
其标准数据接口本不作为数据录入的接口，是理正用于跟其他勘察软件数据交互的接口。
1.2手动录入的弊端理正在设计之初，就是采用人工手动录入的方式，但由于其数据模块以单个钻孔为基础，需要逐个钻孔按照分类进行数据录入，这样的方式有几大弊端：1）在钻孔数量较大时，录入的工作量将加大，对勘察人手的要求加大；2）在录入时无法避免人为的错误，数据录错，不易于检查，通过数检无法检查出所有的问题。
3）不便进行数据统计，理正软件虽然提供了部分数据统计，如工作量、数理统计等，但部分地区还需要统计比如岩溶遇洞率、覆盖层厚度、建议基底标高等等。
1.3数据录入探索理正勘察软件是以勘探孔为基础进行数据管理，在项目管理上确实很适合，方便以勘探孔查看数据或者修改数据。
但是对于数据录入和处理，工作中们更习惯以勘探孔信息分类为基础，如将数据分为勘探点表、岩土分层、岩芯采取率/RQD、地下水位、原位测试和土工试验。
在外业工作中，岩土分层、取样和原位测试必定是分开进行的，在数据统计中，也必然各自统计各分类的数据。
设想一下，其实可以以勘探孔信息分类为基础，将数据输入Excel形成原始的数据库，再利用Excel函数、宏或编程的方式将数据重组，变成以勘探孔为基础的理正数据库。
原始的Excel数据库可用于理正之外的数据统计和理正Excel 进行错误检查，理正数据库用于理正统计和成图。
【优质文档】理正说明书-范文word版 (9页)
本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==理正说明书篇一：理正插图框使用说明理正插图框使用说明发布部门：信息管理部发布时间：201X-1-11根据深圳建筑研究总院的插图框需求，理正提供了两种插图框的方式：（1）“插图框”：所有图签信息都是设计人员自己填写，项目组没有统一填写的时候。
即：不是以外部参照的方式引用一部分信息已经填写的图框。
（2）“插参照图框”：项目组已经把一部分公用的项目信息策划好，并形成了图框文件，设计人员以外部参照的方式引用它。
1 插图框1.1 插图框安装后，启动AUTOCAD，即可看到【理正打印】菜单已经嵌入其中。
由下图可示。
图1 理正打印下拉菜单点击插图框后，弹出理正插图框窗口。
如图所示：图2 插图框窗口在界面上选择您要插入的图框类别、图框文件、图框方向、图纸比例等，然后单击【确定】。
如图1.1-3所示：图3 输入图签信息窗口图签信息输入完成后，点击确定，带有图签信息的图框被插入到当前图中。
注意：(1) 本工具具有图签信息记忆功能，可以记录上一次插入的图签信息，便于下次插图框时使用。
常见问题：（1）“理正插图框”界面上的“图框类别”显示不全。
解决方法：第一种方案：在管理系统上把标准图框文件下载下来，然后覆盖到“理正打印”的安装目录下的“LzDwgPrt3\std\标准图框”下面。
第二种方案：删除“理正打印”的安装目录中文件夹“LzDwgPrt3”下的“LzPrtSet.lst”文件，然后退出理正打印，重新登录。
（2）插入图框以后，一些字显示成问号。
解决方法：执行理正菜单中的“问号处理”命令，然后“regen”重生成一下。
1.2 批量编辑点击【理正打印】下的【编辑图签】菜单后，根据命令行提示选择待编辑的图框。
图4 根据提示选择图框选择完毕，点击鼠标右键，弹出批量编辑图签主界面。
理正勘察软件使用经验
理正勘察软件使用经验✧剖线方位角度问题：在剖面数据表中有一列为“剖线方位角度”，若仅输入1个数据，表示整条剖面的方位角度是一致的，生成的剖面上在起点（第1个孔上方）位置显示该剖面的方位角度；若剖面上有5个孔，在“剖线方位角度”列输入3个方位角度数据，生成的剖面上在第1、第2、第3个孔上方分别显示输入的方位角度，但在第4个孔上方显示的方位角度为“0”。
所以，对于有5个孔的剖面，在“剖线方位角度”列应输入4个方位角度数据，以此类推；或者，仅输入1个方位角度数据。
✧把勘察软件的一个标准的数据导入到另一个标准来使用的步骤如下：（1）把备份库x_gongcheng表中[GCBZ]字段的值修改如下：到工民建改为0，到铁路改为1，到公路改为2，到水利改为3；（2）把备份库g_peizhi表中所有记录的[GCBZ]字段的值都改为-1；（3）在勘察软件中恢复备份库数据即可。
特别提示：1、修改数据前，请做好备份库的备份，防止修改失败；2、不保证使用没有问题，只是为减少数据录入工作量；3、请勿随意修改其它数据，以免造成数据损坏问题。
✧剖面数据：若剖面上某勘探孔在数据库中不存在，但剖线孔间距是人工输入的，生成剖面后，剖线孔间距会错位（程序不会因某孔缺失而自动计算间距值）。
例如：在剖面数据表中输入剖面上勘探孔号：X1,X2,X3,X4；剖线孔间距输入：30,40,35；注意X2孔未输入勘探点表，最后剖面图上仅显示X1,X3,X4孔，钻孔间距显示30,40，而不是70,35。
✧固结试验：若“压缩后的孔隙比eP0”字段没有数据，则“压缩系数α0.0-0.05(1/MPa)”字段，在数检后，不会自动计算生成数据。
“eP0”字段无数据，数检后，“压缩系数α0.0-0.05(1/MPa)”字段没有数据：“eP0”字段有数据，数检后，“压缩系数α0.0-0.05(1/MPa)”字段有了数据：生成土层固结试验曲线：若要生成土层固结试验曲线，“物理力学指标统计表”模板中需要包含的内容见下图（不限于）：统计项目必须包含“推荐值”，见下图：统计后，执行“成果数据入库”，见下图：启动AutoCAD，选择菜单“生成土层固结试验曲线”，见下图：成果图表如下：钻孔柱状图：动探击数显示格式，选择“分段合并方式”，见下图：动探击数列显示的数据见下图：左图：动探击数列的宽度较小；右图：调整动探击数列的宽度后调整动探击数列的宽度，打开配置项目表，见下图：找到“项目名称”是“动探击数”的行，在其“宽度”列，修改数据为1.8（越大列约宽）。
理正勘察接口文件的编制方法
理正勘察接口文件的编制方法
王伟;尹丽军
【期刊名称】《山西建筑》
【年(卷),期】2014(040)004
【摘要】就理正勘察接口文件的编制方法作了探讨,对钻孔接口文件、地层接口文件、静探接口文件等几种常用的接口文件格式作了阐述,指出导入理正勘察接口文件可以大大节省编制勘察报告的各种图件、表格时间.
【总页数】2页(P263-264)
【作者】王伟;尹丽军
【作者单位】河北省地矿局第四水文工程地质大队,河北沧州061000;河北省地矿局第四水文工程地质大队,河北沧州061000
【正文语种】中文
【中图分类】TP391.3
【相关文献】
1.理正勘察设计阶段P-BIM应用系统研究 [J], 杨国平;冯金志;崔年治
2.理正工程地质勘察CAD系统在广州地铁岩土工程勘察中的应用 [J], 赵刚;谢明;
3.基于华宁勘察软件与理正勘察软件数据接口的研究与开发 [J], 亓兆伟;王星
4.理正工程地质勘察CAD系统在广州地铁岩土工程勘察中的应用 [J], 赵刚;谢明
5.理正勘察软件赤平极射投影在绘制节理玫瑰花图中的应用 [J], 胡飞; 夏勇; 张重皓
因版权原因，仅展示原文概要，查看原文内容请购买。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
理正标准数据接口
一、 功能 通过该接口将理正标准接口数据读入到的数据库中 地层统计表、勘探点一览表、土工试验综合成
果表、 数表等成果、生成与静探有关的成果图等。
二、 接口格式
1、接口文件中包含的数据 接口中可输入的数据表包括钻孔表数据、土层表数据、静探表、取样表数据、湿陷
性黄土数据、 固结和固结试验项目数据、 颗分和颗分试验项目数据、
直剪和直剪试验
项目数据、
三轴和三轴试
验项目数据。
各数据表及数据表中的先后内容如下表：
（包括室内试验数据和静探数据） ，从而生成 物理力学指标统计表、物理力学指标设计参
2、
接
口
文
件
具
体
格
式 ；
钻孔
数
据 #ZK#钻孔编号勘探点类型 X 坐标丫坐标偏移量孔口标高水面标高勘探深度探井深度钻 孔直径 勘探开始日期 勘
探
结
束日期
;土层数据
#TC#岩 土名称层底深度地层厚度主层编号亚层编号地质时代地质成因颜色密实度湿 度可塑性浑圆度均匀性
风化程度岩层倾向岩层倾角矿物成分结构构造包含物气味 描述完整程度坚硬程度破碎程度节理发育节理间距
#TC#岩 土名称层底深度地层厚度主层编号 ；静探数据
#JT#试验点底深度静探类型锥头阻力侧壁摩阻力比贯入阻力 #JT#试验点底深度静探类型锥头阻力侧壁摩阻力
比贯入阻力 ；取样数据
#QY#取样编号
度最大密度
自然抗压强度 剪切强度无侧限抗压强度（原状） 无侧限抗压强度（重塑）
灵敏度透水率剪切波速纵波
波速动弹性模量动剪切模量动泊松比回弹模量
;湿陷性黄土数据
#SX#湿陷浸水压力 湿陷系数5 S 压力湿陷系数5 .2s 压力湿陷系数5 .3s 自重湿陷系数 湿陷
起始压力
#sx#显陷浸水压力
取样深度取样长度取样类型质量密度土粒比重含水量液限塑限最小密 水上休止角水下休止角渗透系数水平渗透系数垂直渗透系数单轴抗压强度 饱和抗压强度抗拉强度抗剪强度软化系
数桩侧摩阻力桩端摩阻力十字板
;固结数据 #GJ#试验方法 模量 压缩系数 缩后的孔隙比 孔隙比 压缩后的孔隙比 式样的高度 自重压力 压缩系数 压缩模量 压缩系数 压缩模量 压缩系数 压缩模量 压缩系数 压缩模量 压缩后的孔隙比 压缩后的孔隙比 压缩后的孔隙比 变形模量 压缩后的孔隙比 弹性模量 泊松比 压缩模量 压缩系数 压缩 压
缩系数 压缩模量 P0 压 压缩后的孔隙比 压缩后的 ;固结式验项目数据 %GJ%?号垂直压力压缩变形值 %GJ%^号垂直压力...... ;下一个固结数据 #GJ#式验方法 ;颗分数据 #KF#式验方法 颗粒组成 >10 成 > 颗粒组成 颗粒组成 >60 颗粒组成 >40 颗粒组成 >20
>颗粒组成 >颗粒组成 >颗粒组成 >颗粒组
>800 颗粒组成 >400 颗粒组成 >200 颗粒组成 >5 颗粒组成 >2 颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >颗粒组成 >0 颗粒组成 d10 d15 d30 d60 d85 d90 d95 粘粒含量 不均匀系数 曲率系数 式验土样的质量 ;颗分式验项目数据 %KF%序号粒径筛余质量 %KF%序号粒径...... ;下一个颗分数据 #KF#试验方法 >800颗粒组成 ;直剪数据 #ZJ#试验方法环刀面积快剪摩擦角快剪粘聚力 角 慢剪粘聚力 固结快剪摩擦角 固结快剪粘聚力 慢剪摩擦 ;直剪项目数据 %ZJ%序号垂直压力应变圈系数应变圈读数差 %ZJ%序号 垂直压力... 抗剪强度 ;下一个直剪数据 #ZJ#式验方法环刀面积 ;三轴数据 #SZ#试验方法 试验日期 擦角 固结不排水剪粘聚力 力 ;三轴式验项目数据 %SZ%式件编号加荷顺序 压力 侧力环侧微表读数 %sz%式件编号加荷顺序 不固结不排水剪粘聚力 固结不排水剪内摩 固结排水剪粘聚 ;下一个三轴数
据
不固结不排水剪内摩擦角 有效内摩擦角 有效粘聚力 固结排水剪内摩擦角 围压 式样的原始高度 式样的原始直径 侧力环弹性系数 初始孔隙水 轴向应变侧微表读数 式样体积变化 孔隙水压力表读数 量水管读数
#sz#式验方法试验日期；下一取样
*取样编号取样深度取样长度；下一钻孔数据
#ZK#钻孔编号勘探点类型X坐标Y坐标3、接口数据输入流程图
土工讨矗接口文件探裡
下一平钻和
三、接口格式说明
1、该接口文件中英文的分号表示注释，该行的数据认为是无效的数据，数据之间用制表符仃ab 键）隔开，如果某些字段的值为空直接用Tab键跳过，不能用空格键代替Tab键。
每行数据表示
一条记录。
2、接口文件各数据以钻孔为单位输入，必须是先输入钻孔数据（钻孔编号不能为空），然后输
入土层数据和取样数据（取样编号不能为空），最后输入具体的室内试验数据，不能颠
倒，必须依次是钻孔、后是土层和取样、最后是具体室内试验数据。
3、在输入钻孔数据时前四个字符必须为#ZK#，输入土层数据时前四个字符必须为#TC#,输入取
样数据时前四个字符必须是#QY#。
输完钻孔、土层和取样数据后分别输入湿陷性黄土数据、固
结数据、颗分数据、直剪数据和三轴等室内试验数据；五种室内试验数据的先后顺序可以根据需要自己定义先后顺序。
其中在输入湿陷性黄土数据时前四个字符必须是#SX#,输入固结数据前四
个字符必须是#GJ#,输入颗分数据四个字符必须是#KF#,输入直剪数据四个字符必须是#ZJ#输
入三轴数据四个字符必须是#SZ#;输入固结试验项目数据前四个字符必须是%GJ%输入颗分试
验项目数据四个字符必须是%KF%输入直剪试验项目数据四个字符必须是%ZJ%输入三轴试验
项目数据四个字符必须是％SZ%室内试验数据必须是先输入带#号的数据再输入对应带％的先后
顺序，即如果是固结试验必须先输入#GJ#的数据，再输入%GJ%颗分试验必须先输入#KF#的数
据，再输入%KF%直剪试验必须先输入#ZJ#的数据，再输入%ZJ%三轴试验必须先输入#SZ#的数据，再输入%SZ%。
输入接口数据时，一个钻孔对应有多个土层数据、多个取样数据、多个室内试验数据；如果是多
个土层数据必须每条记录前四个字符是“#TC#”，如果是多个取样数据必须每条记录前四个字
符是“ #QY#”。
注意：
1 、输入数据对应的符号先后顺序为：
2、对于土层和取样数据隶属于离它最近的
一个钻孔，即向前找到第一个具体的室内
试验数据（湿陷性黄土、固结、颗分、直
剪、向前找到第一个# QY #对应的取样。
四、接口文件例题
接口文件例题，共有钻孔Z-1、Z-2,其中钻孔Z-1
样2为岩样。
;以下为钻孔Z-1 数据其中
#ZK#Z-1 取土试样钻孔21 0 35 土层数据
#TC#粘土 4 4 1 0 Q4 Qml 黄中密流塑
#TC#碎石14 10 1 1 Q4 Qml 杂色中密可塑
#TC#泥岩18 4 2 0 Q4 Qml 白密实强风化
;取样数据 1
#QY#1 2 0 1449 33 12 ;固结试验项目数据 1
%GJ%1 0 0 0 1
%GJ%2 50 .98 0 1
%GJ%3 100 0 1
%GJ%4 200 0 1
%GJ%5 300 3 0 1 四者的先后顺序
#ZK#、#TC# #QY# #SX# #GJ# %GJ%^。
#ZK#寸应的钻孔；对于
三轴）隶属于离它最近的一个取样，即
的土层有1-0 、1-1、2-0 ，取样1 为原状土、取
;湿陷性黄土数据为空
;固结数据1
#GJ#常规20
.6293 .5162 .4648
.514
.4563
.085 .086
.4477 .2
%GJ%6 400 0 1
;没有颗分数据
;没有直剪数据
;没有三轴数据;下一个取样数据2 #QY#2 5 .15
3 ;湿陷性黄土数据为空;固结数据为空
;颗分数据
#KF#筛分法
.312 .493 28 33 11
23
.7170866 1000
;颗分试验项目数据
%KF%1 20 230
%FK%2 2 357
%FK%3 .5 261
%FK%4 .25 70
%FK%5 .1 45
%FK%6 .074 10
%FK%7 .005 27
;没有三轴数据
;以下钻孔Z-2 数据
#ZK#Z-2 圆锥动力触探试验孔
21。
