交换机电源故障处理方法

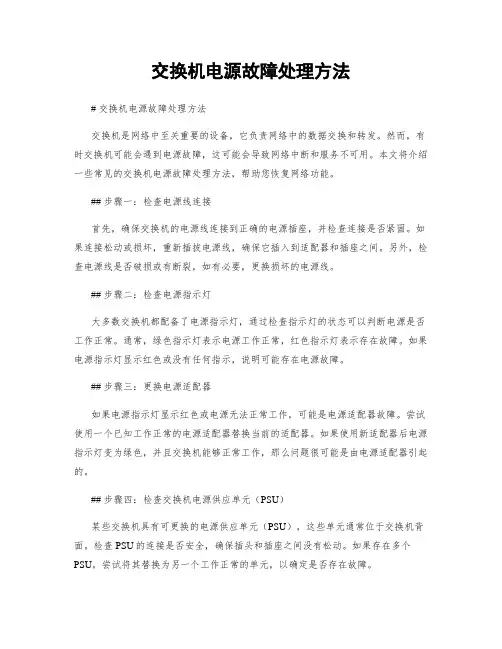

交换机电源故障处理方法# 交换机电源故障处理方法交换机是网络中至关重要的设备，它负责网络中的数据交换和转发。
然而，有时交换机可能会遇到电源故障，这可能会导致网络中断和服务不可用。
本文将介绍一些常见的交换机电源故障处理方法，帮助您恢复网络功能。
## 步骤一：检查电源线连接首先，确保交换机的电源线连接到正确的电源插座，并检查连接是否紧固。
如果连接松动或损坏，重新插拔电源线，确保它插入到适配器和插座之间。
另外，检查电源线是否破损或有断裂，如有必要，更换损坏的电源线。
## 步骤二：检查电源指示灯大多数交换机都配备了电源指示灯，通过检查指示灯的状态可以判断电源是否工作正常。
通常，绿色指示灯表示电源工作正常，红色指示灯表示存在故障。
如果电源指示灯显示红色或没有任何指示，说明可能存在电源故障。
## 步骤三：更换电源适配器如果电源指示灯显示红色或电源无法正常工作，可能是电源适配器故障。
尝试使用一个已知工作正常的电源适配器替换当前的适配器。
如果使用新适配器后电源指示灯变为绿色，并且交换机能够正常工作，那么问题很可能是由电源适配器引起的。
## 步骤四：检查交换机电源供应单元（PSU）某些交换机具有可更换的电源供应单元（PSU），这些单元通常位于交换机背面。
检查PSU的连接是否安全，确保插头和插座之间没有松动。
如果存在多个PSU，尝试将其替换为另一个工作正常的单元，以确定是否存在故障。
## 步骤五：检查电源风扇交换机的电源风扇负责保持电源模块的温度在可接受范围内。
如果风扇无法正常运转，电源可能会过热并导致故障。
检查电源风扇是否工作，如果风扇转动缓慢或没有转动，可能需要更换风扇。
## 步骤六：重启交换机有时，通过简单地重启交换机可以解决电源故障引起的问题。
通过断开交换机的电源，等待数秒钟后再重新连接电源，可以清除交换机的临时错误或故障。
## 步骤七：寻求专业帮助如果按照以上步骤仍无法解决电源故障，建议寻求专业网络工程师的帮助。
交换机电源故障处理方法
交换机电源故障处理方法交换机是计算机网络中常用的网络设备，它可以实现不同设备之间的数据传输和通信。
然而，交换机的电源故障是常见的问题，可能会导致网络通信中断或故障。
以下是交换机电源故障的处理方法的参考内容：1. 了解交换机电源故障的常见原因：- 电源负载过重：交换机连接的设备数量太多，超过了电源的负载能力。
- 电源故障：电源本身出现问题，导致无法正常工作。
- 电源线路故障：电源线路损坏或接触不良，导致电源无法供电。
2. 检查电源线路：- 检查交换机的电源插头是否插紧，确保电源接触良好。
- 检查交换机所连接的电源线路是否正常，如有损坏可更换或修复。
3. 排除电源负载过重问题：- 确定交换机所连接的设备数量是否超过了电源的负载能力。
- 如设备数量过多，可考虑通过增加电源容量或减少连接的设备数量来解决问题。
4. 更换电源：- 如果经过检查后确认电源本身出现问题，应及时更换故障电源。
- 在更换电源之前，务必先断开电源，并确认切断电源供应。
5. 检查其他硬件组件：- 当交换机电源故障时，也有可能是其他硬件组件出现问题，如风扇故障等。
- 检查交换机的其他硬件组件是否正常工作，避免故障扩大化。
6. 定期维护和检查：- 交换机作为网络设备的重要组成部分，定期的维护和检查是必要的，可以预防和解决潜在的问题。
- 清洁交换机的周围环境，避免灰尘和杂物对交换机的影响。
- 定期检查交换机的硬件组件、电源线路和连接设备的状态，及时发现和解决问题。
7. 寻求专业帮助：- 如果遇到交换机电源故障无法解决的情况，应及时寻求专业的网络维护人员或供应商的帮助。
- 专业人员具有丰富的经验和技术，能够更快、更准确地排查和解决问题。
在处理交换机电源故障时，需要综合考虑各种因素，如电源负载、硬件组件状态等。
以上提供的参考内容可以帮助用户更好地识别和解决交换机电源故障，并保证网络的正常运行。
