红外线分析仪器选型指南
型号
检测
对象
测量范围
不确定度
仪器安装尺寸
分析原理
备注
JNYQ—I－42
CO
0.00～100PPm
≤±1%F.S
454宽×180高
红外线
在线式
JNYQ—I－41
CO
0.00～100%
≤±1%F.S
454宽×180高
红外线
在线式
JNYQ—I－42
CO2
0.00～100PPm
≤±1%F.S
SO2
0.00～300PPm
≤±1%F.S
454宽×180高
红外线
在线式
JNYQ—I－41
霍尼韦尔红外光电传感器选型
霍尼韦尔传感器
红外传感器
光电子学是一门光学和半导体电子学综合学科。
光电子元件制成的传感器性能可靠，经济实惠。
该系列产品包括：标准红外线发射二极管（IRED)，传感器及其组件。
最佳使用环境：
存在性检测、运动传感、位置编码、限位传感、运动 物体的检测和计数。
典型应用：
∙ 印刷机和复印机
∙ 数据储存系统 ∙ 运动控制系统
∙ 注射泵及其他无创式医疗设备 ∙ 扫描
∙ 自动交易系统 ∙
计量系统
高性能红外光电传感器选型表
经济型红外光电传感器选型表。
红外相机镜头选型方法
红外相机镜头选型方法红外相机镜头选型方法1.基本概念介绍1）视场角（FOV）：镜头最大视野角度，通常用H×V表示，使用°为单位2）角分辨率（iFOV）：两个图像像素点对应的夹角，通常使用mrads为单位3）焦距、视角、角分辨率的关系：焦距越大、角分辨率和视角越小，效果图如下2.计算方法1）原则：a.被测物体至少大于2像素,最好大于10像素b.在满足a的基础上，视场角越大越好c.如遇特殊情况，用户要求被拍摄物体占屏幕比例，则按照用户要求计算2）例子：需求：电力巡线拍摄，要求10米外，拍清电力线，电力线线缆最小直径为20mm左右。
计算过程：1.根据附录如果选择19mm，640×512分辨率的型号查阅附件，相应视场角为32°×26°，角分辨率为0.895mrads。
电力线所占视场角度为:20mm/10m = 2mrads占用像素数量：2/0.895 = 2.23像素满足原则a的要求2.根据附录选择13mm，640×512分辨率的型号查阅附件，相应视场角为45°×37°，角分辨率为1.308mrads。
电力线所占视场角度为：5mm/20m = 0.25 mrads占用像素数量：2/1.308 = 1.52像素不满足原则a的要求因此，选择19mm的型号。
实际测量时，仅能看到2像素的电线，因此用户体验还是比较差的。
附录：Tau2镜头参数列表1）镜头焦距有：6.8mm、7.5mm、9.0mm、13mm、19mm五种2）镜头焦距对应的视场角和角分辨率见附件：FLIR_Tau2_Familylens selection.pdf。
指南︱选购科研用红外热像仪的七大须知
指南︱选购科研用红外热像仪的七大须知致读者：20世纪60年代中期，我们推出了首台商用红外热像仪。
如今，我们已成为全球最大的红外热像仪生产商，拥有全世界最大的培训机构——红外技术培训中心(ITC)。
FLIR凝聚了我们在红外热像仪领域50余年的经验和知识，编写成“选购科研用红外热像仪的七大须知”这一手册。
我们坚信您定会从中受益，从而选购到性能最佳的研发用红外热像仪。
David C Bursell科研事业部总监简介红外热像仪或热成像仪就是将红外辐射转化为可视图像，从而描绘物体或场景的温度变化。
用户可通过非接触测量的形式测得目标物的温度，用于数据采集、分析和生成报告。
使用红外热像仪进行数据查看、记录、分析和生成报告的过程称之为热成像技术。
热成像技术现已成为各种研发项目不可或缺的工具。
市面有售的红外热像仪琳琅满目，价格与功能参差不齐，因此想正确选购一台满足特定应用的热像仪并非易事。
为了保证您现在和将来都能选购到满足自己使用需求的高质量红外热像仪，FLIR列出了选购研发用红外热像仪的七大须知。
它能引导您明确项目需求，帮助您选择最符合特定应用的热像仪。
基于7点建议的讨论通过指导您创建需求文件，帮助您缩小红外热像仪的选择范围，为您的最终选购指明方向。
第1点：您要测量什么温度？红外热像仪的常见应用就是测量所研究物体的温度变化。
测量温度时需考虑的两点是：所测物体的温度范围和希望获得的温度分辨率。
回答这两个问题将帮助您缩小选择范围，获得最适合您需求的红外热像仪和探测器类型。
温度范围：温度范围即测量物体会有多冷或多热。
这也可能就是您可以测得的最低或最高温度值。
例如，您在拍摄停在跑道上的飞机的引擎。
飞机机身的温度可能为25°C左右，而引擎的温度大约为500°C。
所以您的温度范围大概是25°C到500°C，那么您就要选择能够一次拍摄到整个温度范围的热像仪系统。
温度分辨率：温度分辨率是您需要测量的最小温度差，通常被称为红外热像仪的热灵敏度。

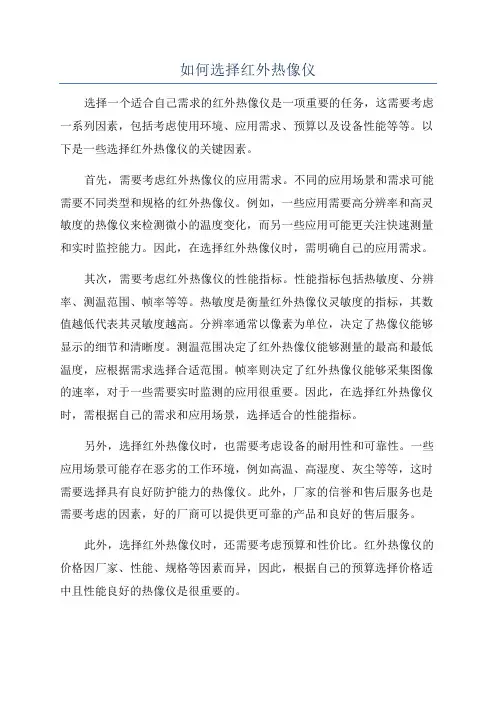

如何选择红外热像仪
如何选择红外热像仪选择一个适合自己需求的红外热像仪是一项重要的任务，这需要考虑一系列因素，包括考虑使用环境、应用需求、预算以及设备性能等等。
以下是一些选择红外热像仪的关键因素。
首先，需要考虑红外热像仪的应用需求。
不同的应用场景和需求可能需要不同类型和规格的红外热像仪。
例如，一些应用需要高分辨率和高灵敏度的热像仪来检测微小的温度变化，而另一些应用可能更关注快速测量和实时监控能力。
因此，在选择红外热像仪时，需明确自己的应用需求。
其次，需要考虑红外热像仪的性能指标。
性能指标包括热敏度、分辨率、测温范围、帧率等等。
热敏度是衡量红外热像仪灵敏度的指标，其数值越低代表其灵敏度越高。
分辨率通常以像素为单位，决定了热像仪能够显示的细节和清晰度。
测温范围决定了红外热像仪能够测量的最高和最低温度，应根据需求选择合适范围。
帧率则决定了红外热像仪能够采集图像的速率，对于一些需要实时监测的应用很重要。
因此，在选择红外热像仪时，需根据自己的需求和应用场景，选择适合的性能指标。
另外，选择红外热像仪时，也需要考虑设备的耐用性和可靠性。
一些应用场景可能存在恶劣的工作环境，例如高温、高湿度、灰尘等等，这时需要选择具有良好防护能力的热像仪。
此外，厂家的信誉和售后服务也是需要考虑的因素，好的厂商可以提供更可靠的产品和良好的售后服务。
此外，选择红外热像仪时，还需要考虑预算和性价比。
红外热像仪的价格因厂家、性能、规格等因素而异，因此，根据自己的预算选择价格适中且性能良好的热像仪是很重要的。
最后，选择红外热像仪时，可以参考其他用户的评价和使用经验。
通过阅读用户的评论和反馈，可以获取有关红外热像仪实际使用情况和性能表现的信息，从而作出更明智的选择。
总结起来，选择一个适合自己需求的红外热像仪需要考虑应用需求、性能指标、设备的耐用性和可靠性、预算和性价比等因素。
通过综合考虑这些因素，并参考其他用户的评价，可以选择到最合适的红外热像仪。
红外热像仪图像调校及选型标准
红外热像仪选型及图像调试标准目次1红外热像仪基本概念 (3)2红外热像仪成像原理 (4)2.1红外探测器成像原理 (4)2.2硬件设计原理 (5)2.3软件设计原理 (6)3红外图像调校标准 (7)3.1非均匀性校正（NUC） (7)3.2图像增强 (9)3.3鬼影（Ghost） (10)3.4坏点(Bad Pixels) (10)3.5对比度 (11)3.6锅盖 (12)3.7补偿（Calibration） (12)3.8本底图像 (12)3.9自适应动态范围压缩（AGC） (13)3.10图像细节增强（DDE） (13)3.113D DNR数字降噪 (13)4红外镜头选型 (14)4.1光学镜头常用的材料 (14)4.2红外光学镜片材料选型 (14)4.3红外镜头选型 (15)5红外探测器选型 (17)5.1制冷型探测器类型 (18)5.2制冷探测器场景应用 (23)5.3非制冷型探测器类型 (24)5.4非制冷型探测器封装类型 (25)6红外热像仪关键参数选型 (28)6.1焦距 (28)6.2视场角 (28)6.3响应率 (29)6.4响应时间 (29)6.5噪声 (30)6.6噪声等效功率NEP (30)6.7信噪比 (30)6.8噪声等效温差（NETD） (30)6.9最小可分辨温差（MRTD） (30)6.10探测率 (31)6.11帧率 (31)6.12空间分辨率 (31)7总结 (31)7.1红外热成像优势 (31)7.2红外热像仪应用 (32)7.3红外热成像探测器的技术趋势 (34)1红外热像仪基本概念红外热成像技术是一种通过利用物体表面的热辐射来识别物体表面温度分布的检测技术，它通过红外探测器将光信号转化为电信号，再经过处理后转化为热像图，以便人们观察。
红外辐射是一种电磁波辐射。
它的波长介于可见光和微波之间，通常被分为近红外、短波红外、中波红外和长波红外及远红外区域。
a）近红外辐射波段：0.78-1微米b）短波红外辐射波段：1-3微米c）中波红外辐射波段：3-5微米d）长波红外辐射波段：8-14微米e）远红外波段：14-1000微米图1红外光谱波长图红外热像仪由红外光学镜头、红外探测器、信号处理器和图像处理器等组成。
正确选择红外测温仪方法
正确选择红外测温仪方法随着科技的不断进步，红外测温技术已经成为现代工业不可或缺的测量手段之一。
红外测温仪可以实现无接触式的温度测量，许多行业都需要使用到它，例如电力、冶金、石化、钢铁等。
然而，由于市场上存在的红外测温仪类型繁多，选择起来可能让人有些迷惑。
本文将介绍一些正确选择红外测温仪的方法，帮助您选择合适的红外测温仪。
检查红外测温仪的测温范围红外测温仪是基于红外辐射原理进行测量的，所以它的测量范围需要得到重视。
在选购红外测温仪时，您需要首先了解要测量物体的温度范围。
每种类型的红外测温仪都有其合适的测量范围，例如工业用的红外测温仪一般能够测量从-50°C到1500°C的温度。
如果要测量的温度范围超出了红外测温仪的测量范围，则可能无法准确测量温度。
因此，在购买红外测温仪时，需要确保其测温范围覆盖了您所要测量的温度范围。
考虑测量距离和视场角另一个需要考虑的因素是测量距离和视场角。
不同类型的红外测温仪具有不同的测量距离和视场角，您需要根据实际需求选择合适的红外测温仪。
如果您需要在远距离范围内测量温度，那么需要选择具有更长测量距离的红外测温仪。
视场角也很重要，它指的是从仪器到测量目标之间的视角，它会影响测量的准确性。
在不同的应用场景下选择合适的视场角，则可以明显提高测量准确性。
选择正确的响应时间响应时间也是选择红外测温仪时需要考虑的一个因素。
响应时间是指仪器从开始测量温度到显示温度所需要的时间。
不同类型的红外测温仪具有不同的响应时间，某些场合下，响应时间很重要。
例如，在金属行业中，需要快速检查金属板的表面温度，因此需要具有快速响应时间的红外测温仪。
考虑测量环境另外一个需要考虑的因素是测量环境。
如果您需要在潮湿、灰尘多或有辐射环境中进行测量，则需要选择适合这些环境的红外测温仪。
例如，在含有水分的空气中进行红外测温时，水分会影响红外测温仪的精度。
因此，需要选择专门用于在水分较高环境中进行测量的红外测温仪。
如何选择红外球及红外云台摄像机？
如何选择红外球及红外云台摄像机现今中国安防市场竞争愈加激烈，价格、成本竞争成为当今各生产厂商的主要竞争手段。
客户在选择购买产品时，也往往会因此走入一些选择误区，选择低价，选择眼前的利益，已成为大多数客户的选择！然而，有好多客户却不仔细盘算，产品的价格与质量只有相匹配或是选择性价比比较高的，对于我们才是最最合算的！那么怎样才能选择性价比比较高产品呢？本人针对红外球型摄像机（以下简称红外球）的选择做一些简单分析与说明！一般情况，客户选择红外球都会从两个方面入手：一、看价格二、看效果。
便宜的价格，差不多的图像效果，就会有一部分客户选择购买。
或效果较好，价格差不多，也会有一部分客户选择购买。
此时，大部分人群会忽略一条非常重要的要素，那就是“质量”！而这“质量“到底是什么呢？大部分红外球机的厂商，会把球机分成两个部分来设计，一部分是摄像机本身，另外一部分就是球体。
如果想弄清“质量”真正个含义，我们暂且按以上两部分来分析，相信大家就会明了很多！举例：我们同时选用了市面上2个厂家的产品,来进行一下比较！（价位在同一层次的模拟红外球型摄像机）YAAN 某厂家某厂家一、摄像机的比较大家都清楚，一款模拟的红外球型摄像机，价格相差不多。
其实所采用的摄像机，都是国产摄像机。
而此时采用的国产摄像机无论是效果、质量、成本上，其实已经没有太大差别的!二、球体的比较1.球体密封胶采用的材质不一样，质量与寿命、成本就会存在差别。
简单说硅胶耐高温、耐低温、耐老化，丁腈胶在高温或低温环境下应用时间短，易脆裂！从这方面我们就能清晰看出，为了从细节处降低成本，许多产品的质量会存在一定风险！YAAN 某厂家硅胶丁腈胶2.球机垂直旋转轴承处有无专业的油封设计，决定着这类产品未来实际应用中到底是否“进水”！现在许多厂家的此类产品在实际应用中经常进水，其设计缺陷或者说叫“低成本心态”其实已成为此类产品进水的根本原由！YAAN 某厂家某厂家专业的唇形油封设计无密封油封设计3.经过简单的喷淋实验后，设备内部已经进水。
选择红外温度传感器的方法
一、工作条件和使用环境1、红外温度传感器的工作条件。
环境温度、窗口、显示和输出、保护附件等都是选购时需要考虑的问题。
这些和仪器的保养、维修等密切相关。
2、传感器使用的环境也决定了你最好选择何种红外温度传感器。
比如双色温度传感器更适用于烟雾、灰尘等环境下，而光纤双色温度传感器则更适用于噪声、电磁场、震动或难以接近环境中。
二、光学分辨率由D与S之比确定，是传感器到目标之间的距离D与测量光斑直径S之比。
如果传感器由于环境条件限制必须安装在远离目标之处，而又要测量小的目标，就应选择高光学分辨率的传感器。
光学分辨率越高，即增大D：S比值，测温仪的成本也越高。
三、响应时间表示红外温度传感器对被测温度变化的反应速度，定义为到达最后读数的95%能量所需要时间，它与光电探测器、信号处理电路及显示系统的时间常数有关。
新型红外温度传感器响应时间可达1ms。
这要比接触式测温方法，快得多。
如果目标的运动速度很快或测量快速加热的目标时，要选用快速响应红外温度传感器，否则达不到足够的信号响应，会降低测量精度。
然而，并不是所有应用都要求快速响应的红外温度传感器。
对于静止的或目标热过程存在热惯性时，测温仪的响应时间就可以放宽要求了。
因此，红外温度传感器响应时间的选择要和被测目标的情况相适应。
四、信号处理功能，测量离散过程（如零件生产）和连续过程不同，要求红外温度传感器有信号处理功能（如峰值保持、谷值保持、平均值）。
如测温传送带上的玻璃时，就要用峰值保持，其温度的输出信号传送至控制器内。
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。
红外灯介绍及简单的选型.
红外灯介绍及简单的选型1. 红外灯的红暴有红暴指的是红外灯有可见红光，无红暴反之。
2. 防爆红外灯选用高强度材料制成能防护一般的外力破坏的红外灯。
3. 红外灯波长对红外灯的影响波长愈长，红暴愈小，甚至可达到全无红暴，但是，红外光的效率愈低，红外灯发热就愈高。
4. 选用红外灯最重要的是成套性，与摄像机、镜头、防护罩、供电电源等的成套性。
5. 摄像机的选用不能与普通彩色摄像机共用，它不能感受红外灯，应选择黑白摄像机或者特殊彩色摄像机（自动感应红外，彩色黑白自动转换）。
摄像机有自动电子快门功能，AGC自动增益控制功能，镜头有自动光圈，以适应昼夜照度很大的变化,红外灯对电压有严格要求应该尽量选用交流24V或者直流的一对一稳压电源，室外的光线比较繁杂，因而室外比室内要选用辐照距离大一些的效果会更好。
6. 除配套性外，还要考虑到以下因素：a) 红外灯时，在选择红外灯辐照距离时留有余地。
b) 护罩对红外灯的效果也有影响，红外光在传输过程中，通过不同介质，透射率和反射率也不同。
不同的视窗玻璃，，特别是自动除霜镀膜玻璃，对红外光的衰减也不同。
除此外还有可能反射红外线，导致图像一片白色或有光圈。
7. 红外灯的其它小常识随着红外夜视系统的迅速发展，红外灯生产供应厂家也会增加，但红灯产品并非象有的人想象的那样容易，在技术、检测仪器设备等方面条件也不同，希望用户多多加比较，慎重选择。
用户使用红外灯首先要仔细阅读使用说明书，特别是为保证人身设备安全的注意事项。
检查前面所讲述的配套性方面是否达到要求，应考虑到的影响因素是否考虑到，如未达到要求，可及时调整所用器材。
用户不应擅自提高供电电压，因为红外灯在设计时，既考虑到其辐照度的充分发挥，又考虑到其安全可靠性。
提高供电电压，可能使红外灯烧毁，更不应擅自拆改红外灯。
红外接收与控制实现方案
红外接收与控制实现方案红外接收与控制实现方案一、红外接收原理红外接收器是一种能够接收红外线信号的电子器件，其原理是利用半导体材料的特性，在外加电压的作用下，形成一个PN结，当红外线照射到PN结时，由于红外线的能量足以使PN结中的电子跃迁，从而产生电荷，形成一个电流信号，这个电流信号就是红外接收器输出的信号。
二、红外接收器的选型红外接收器的选型需要考虑以下几个方面：1.工作波长：红外接收器的工作波长一般为850nm或940nm，需要根据具体应用场景选择。
2.接收距离：红外接收器的接收距离一般为几米到十几米不等，需要根据具体应用场景选择。
3.接收角度：红外接收器的接收角度一般为30度到60度不等，需要根据具体应用场景选择。
4.输出电平：红外接收器的输出电平一般为高电平或低电平，需要根据具体应用场景选择。
5.输出方式：红外接收器的输出方式一般为数字输出或模拟输出，需要根据具体应用场景选择。
三、红外控制的实现方案红外控制的实现方案一般分为两种：硬件方案和软件方案。
1.硬件方案硬件方案主要是通过红外接收器接收红外信号，然后通过微控制器或单片机对信号进行解码，从而实现对设备的控制。
硬件方案的优点是实现简单，响应速度快，但缺点是需要大量的硬件资源。
2.软件方案软件方案主要是通过红外接收器接收红外信号，然后通过软件对信号进行解码，从而实现对设备的控制。
软件方案的优点是实现灵活，可以根据实际需求进行定制，但缺点是响应速度相对较慢。
四、红外控制的应用场景红外控制广泛应用于家电、智能家居、安防、医疗等领域。
例如，可以通过红外控制实现对电视、空调、灯光等设备的控制，也可以通过红外控制实现对门禁、监控等设备的控制。
同时，红外控制还可以应用于医疗领域，例如通过红外控制实现对医疗设备的控制和监测。
总之，红外接收与控制是一种常用的无线控制方式，其实现方案和应用场景都非常广泛。
在实际应用中，需要根据具体需求选择合适的红外接收器和控制方案，从而实现对设备的控制。
红外灯的选购鉴别与常见问题解答
[监控系统]红外灯的选购鉴别与常见问题解答摘要：监控系统对比-选购-经验篇：对红外灯正芯和散芯的区分，灯芯芯片大小的区分，看工艺等选购鉴别知识的详细介绍说明。
红外灯的选购鉴别与常见问题解答一、正芯和散芯的区分灯芯选用正芯还是散芯决定着红外灯的质量，二者之间的价格也非常悬殊，甚至相差五倍以上，这也是市场上红外灯价格三六九等的一个重要原因。
摄像机对发光光谱在850纳米的灯最敏感，即有红爆的红外管，这个频段的红外灯管也是价格最贵的。
将红外灯的灯板取下，再找一只可调的稳压电源。
在光线较暗的环境下，先将稳压电源的输出电压调至红外灯的额定工作电压，连接红外灯，此时红外灯正常工作，然后逐渐调低电压至灯管熄灭，看灯管的发光程度是否一致，如果在此过程中灯板上所有的灯管发光一样，则说明灯管用的是正芯;如果有的灯稍亮有的灯稍暗，那么灯芯的质量就让人怀疑了。
另外还有一种方法——测量法。
在红外灯正常工作的情况下测量每个灯管的工作电压。
目前市场上的LED红外灯大多数用的是小功率灯管，芯片多为12MIL或者14MIL[1密耳(mil)=0.0254毫米(mm)],每只灯管正常的工作电压是1.5V左右。
用一数字万用表，量程开关打至2V档，测量每一个灯管的工作电压，若是正芯管，每一个灯管的工作电压的误差值在0.03V以内，若大于这个数值，特别是普遍较大时就说明这批灯管绝非正芯。
这种方法对940纳米的红外灯同样适用。
正芯灯管的优点是工作稳定，新时一样新，老时一样老，工作上三五年以后再看灯板上的灯，他们发光也非常一致。
如果是嫌照度低，适当调整工作电流即可使其恢复青春。
散芯灯管就不一样了，工作半年以后灯板上有的灯亮有的灯暗，一年以内不出故障就是万幸了。
即便是换掉坏管子，不长时间后仍然出故障，因为整体质量太差了。
二、灯芯芯片大小的区分正规的方法是用化学溶剂将胶体溶解后测量灯芯的大小。
但是对于绝大多数人来说，即使你可以溶解胶体也无法测量出准确数据，因为我们没有那么精确的测量工具[1密耳(mil)=0.0254毫米(mm)]。
红外LED主要参数与选型参考
红外LED主要参数与选型参考发射管λp ：Peak Wave Length，峰值波长。
无论什么材料制成的LED，都有一个相对光辐射最强处，与之相对应有一个波长，此波长为峰值波长，它由半导体材料的带隙宽度或发光中心的能级位置决定。
常见的红外LED的峰值波长范围：830~950nm。
一般选择940nm，主要有以下两点原因：1.由于可见光的波长范围为390~770nm，所以峰值波长小的红外LED在使用时用肉眼会观察到暗红色，透光率低。
2.940nm的红外LED主要用在家电类的红外遥控器，成本便宜。
Δλ：Spectral Bandwidth，光谱半波宽。
相对光谱能量分布曲线上，两个半极大值强度处对应的波长差，如图1所示，它标志着光谱纯度，同时也可以用来衡量半导体材料中对发光有贡献的能量状态离散度，LED的发光光谱的半宽度一般为30－100nm，光谱宽度窄意味着单色性好。
图1光谱半波宽Δλ在选型上尽量选择光谱半波宽小的发射管，同时需要结合成本考虑。
选择的发射管的光谱半波宽均为45nm。
I e：Radiant Intensity，辐射强度。
指点辐射源在某方向上单位立体角内传送的辐射通量，单位为W/Sr。
辐射强度用以表示红外线发光二极管(IR)其辐射红外线能量之大小。
辐射强度与输入电流成正比。
发射距离与辐射强度成正比。
图2是4种品牌的发射管的辐射强度与导通电流的关系图。
IR26-51C/L110/TR8 IR333/H2 IR533C-74 KEL-5315C图2 辐射强度VS导通电流θ1/2：Half Angle，半功率角。
LED的发光强度会随着角度的偏离而减弱。
当光强减弱到法线方向的一半时，此方向与法线的夹角即为半值角。
通常半值角是对称的。
为了减少发射管的数量，我们往往会选择半功率角比较大的发射管，这样可以实现1个发射管对应多个接收管的方案。
表1 发射管的半功率角外形尺寸和安装方式选择发射管还需要关心其外形尺寸和安装方式。
FLIR红外热像仪选型及应用
品，多种镜头可选，能实现在线测试功能，适用于一般电气/机械设备检测和初级研发。
● 固定式SC300系列：型号FLIR SC305、SC325 工作稳定可靠，可无人值守超长时间过程记录和回放分析，生成任意点任意区域任意时刻任意数
菲力尔红外热成像仪产品指南
● 科研测试 ● 建筑节能 ● 电子产品检测 ● 电气机械设备检查
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
FLIR：前视红外成像系统
FLIR Systems公司创建于1978年, 专注 于 机载型高性能红外成像系统的前沿开 发。如今, 在红外成像系统的设计、制 造和 销售方面, FLIR Systems公司已成 为全球领 先的服务商, 为商业、工业和 政府机关提供 多选择的高性能红外成 像系统。
典型应用：
◆ 消费类电子产品：手机、MP3、笔记本、相机等 等 典型客户：英特尔、苹果、三星、诺基亚、摩托 罗拉
◆ 家 电 产 品 ： 平 板 电 视、热 水 器、空 调、冰 箱、 LED灯、太阳能 典 型 用 户 ： 海 信、创 维、美 的、格 力、华 帝、欧 司朗
◆ 工业类电子产品：变频器、汽车电子、电源等 典型客户：爱默生、宝马、奥迪
FLIR -- 全球红外热成像仪设计、制造及销售领域的领导者
特点
简易型
手持式
型号 解像度 总像素 热灵敏度 精度
测温范围
调焦方式 镜头 数码变焦 LCD显示器 数码相机 画中画 激光指示器 激光校准 视频输出 帧频 点测温 区域测温 温差计算 语言注释 文本注释 图片格式 MPEG视频流 简单温升曲线
选购红外热成像注意要素
选购红外热成像注意要素红外热像仪和热成像仪其实指的是一个东西，只不过每个人叫法不一样，主要原理就是将红外辐射转化可以看见的图像，通过图像描绘物体或者场景的温度变化，用户不用直接接触就能测出目标的温度，也可以用于数据的采集和分析。
红外热成像技术现在已经成为各种工业检测、项目研发中必不可少的工具，市场上的红外热成像仪也是良莠不齐，想要正确购买一台适合自己应用的热像仪并不是一件容易的事，为了能帮助大家能够正确的选购适合自己应用的红外热像仪，特意总结出购买红外热像仪的七大要点。
一、主要用于测量什么温度在回答这个问题前，你要知道用红外热像仪所测量物体的温度范围和希望获得的温度分辨率。
温度范围就是被测量物体有多冷或多热，也就是可以测得的最低或最高的温度值。
例如，拍摄一架起飞的飞机，飞机的机身温度大约25℃左右，而引擎的温度大约500摄氏度，温度范围为25℃~500℃，那你挑选的红外热像仪所测的温度范围就必须满足25℃~500℃。
原来打算长传视频给大家看一下，但是一直没通过，所以就简单说一下吧，满足测量温度范围的红外热像仪能够清晰的区分开引擎和喷出的火焰以及机身，如果满足不了测量的温度范围，是看不到的。
温度分辨率就是需要测量的最小温度差，一般被称作红外热像仪的热灵敏度，根据不同的探测器类型，热像仪的热灵敏度可以在0.025℃以下~0.075℃以下之间。
红外热像仪的温度分辨率或灵敏度通常又会被称作噪音等效温差（NETD），NETD是红外热像仪能够检测到的高于其本底噪声的最小温度差。
换句话说，就是你使用的热像仪可以检测到的最小温差值。
二、需要捕捉数据的速度有多快。
在回答这个问题前需要考虑曝光时间、帧频和总记录时间。
曝光时间指的是红外热像仪捕捉单帧数据的速度，这个就相当于相机的快门速度。
帧频是指红外热像仪每秒能够采集到的热图像数量。
帧频越高越能捕捉到快速移动的目标热图像。
为了确定需要的红外热像仪能否满足速度要求必须要考虑下面几点因素：（1）、被测物体运动的情况（2）、被测物体升温或降温的速度（3）、红外热像仪的运动情况（4）、帧频总记录时间是指你想要长时间高速捕捉数据？高速捕获脉冲数据？还是数个小时内进行曼度的记录数据？数据记录的方式很多，所以我们应该对采集数据的情况进行分析，再决定需要哪种类型的红外记录系统。
如何选择红外热像仪？-A
如何选购红外热像仪？近几年红外热像仪的应用在全球发展非常迅猛，作为一款高科技的产品，目前因市场上生产厂家的增多、型号的多种多样、价格差异大等因素，客户在选择时难免会有些困惑，不知道怎样才能选择出性价比最高且又能满足自己测试需求的型号。
基于此，我们从技术指标的角度来给大家选型上一些参考。
一、红外热像仪技术指标的含义1、工作波段：工作波段是指红外热像仪中所选择的红外探测器的响应波长区域，一般是3~5μm或8~14μm。
2、探测器类型：探测器类型是指使用的一种红外器件。
如采用单元或多元（元数8、10、16、23、48、55、60、120、180、等），采用硫化铝（PBS）、硒化铅（PnSe）、碲化铟（InSb）、碲镉汞（PbCdTe）、碲锡（PbSnTe）、锗掺杂（Ge：X）和硅掺杂(SI：X)等。
3、温度测定范围：指测定温度的最低限与最高限的温度值的范围。
4、测温准确度：指红外热像仪测温的最大误差与仪器量程之比的百分数。
5、f/数：f/数是光学系统相对孔径的倒数。
设光学系统的相对孔径为A=D/f (D为通常孔径，f为焦距)，IA=f/D，则数f/D是表示系统的集中f为通光孔径的多少倍。
例如，f/3表示光学系统的集中为通光孔径的三倍。
6、视场：视场是光学系统视场角的简称。
它表示能够在光学系统像平面视场光阑内成像的空间范围，当目标位于以光轴为轴线，顶角为视场角的圆锥内的（任一点在一定距离内）时候被光学系统发现，即成像于光学系统像平面的视场光阑内。
即使物体能在热像仪中成像的物空间的最大张角叫做视场，一般是a”X的矩形视场。
7、空间分辨率：应用热像仪观测时，热像仪对目标空间形状的分辨能力。
本行业中通常以mrad (毫弧度)的大小来表示。
mrad的值越小，表明其分辨率越高。
弧度值乘以半径约等于弦长，即目标的直径。
8、温度分辨率：可以简单定义为仪器或使观察者能从背景中精确的分辨出目标辐射的最小温度。
民用热成像产品通常使用NETD 来表述该性能指标。
红外测温仪的选择介绍
红外测温仪的选择介绍红外测温仪在产品质量控制和监测、设备在线故障诊断、安全保护以及节约能源等方面正在发挥着越来越重要的作用。
在不同规格的各种型号红外测温仪中，正确地选择红外测温仪型号对用户来说是十分重要的。
当我们选择一款红外测温仪时：1.要做的是确定测温范围测温范围是红外测温仪*重要的一个性能指标。
如某品牌红外测温仪的温度在-30℃～300℃，因为每种型号的红外测温仪都有自己特定的测温范围用户的被测温度范围一定要考虑准确、周全，既不要过窄，也不要过宽。
根据黑体辐射定律，在光谱的短波段由温度引起的辐射能量的变化将超过由发射率误差所引起的辐射能量的变化，因此，测温时应尽量选用短波较好。
2.确定目标尺寸红外测温仪根据原理可分为单色红外测温仪和双色红外测温仪（辐射比色测温仪）。
对于单色红外测温仪，在进行测温时，被测目标面积应充满测温仪视场。
建议被测目标尺寸超过视场大小的50%为好。
如果目标尺寸小于视场，背景辐射能量就会进入测温仪的视声符支干扰测温读数，造成误差。
相反，如果目标大于测温仪的视场，测温仪就不会受到测量区域外面的背景影响。
3.确定光学分辨率（距离系灵敏）光学分辨率由D与S之比确定，是测温仪到目标之间的距离D与测量光斑直径S 之比。
如果测温仪由于环境条件限制必须安装在远离目标之处，而又要测量小的目标，就应选择高光学分辨率的测温仪。
光学分辨率越高，即增大D：S比值，测温仪的成本也越高。
4.环境条件考虑：测温仪所处的环境条件对测量结果有很大影响，应加以考虑并适当解决，否则会影响测温精度甚至引起测温仪的损坏。
5.操作简单，使用方便红外测温仪应该是直观的，操作简单，易于**作人员使用红外测温仪红外测温仪。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
daishangju(戴上举)12:01:26
最近在折腾红外发射和接收。
在调试的过程中发现了红外接收头的一个问题:
有的红外接收头不能长时间解码，或者说长时间输出信号。
这些接收头每隔一段时间，就会没有信号输出(Vout为高电平，过一段时间又能收到数据了)。
经过测试发现标有78M4，85M4的都不能长时间解码。
而有些接收头能长时间的解码，太好了!!!
但是我手头比较少。
不知道大家有没有碰到类似的情况?
78M4和85M4是不是表示波长780nm和850nm呢？
我想购买能长时间解码的接收头，该如何选型呢？
daishangju(戴上举)12:02:37
目前市售红外一体化接收头有两种：电平型和脉冲型，绝大部分的都是脉冲型的，电平型的很少。
电平型的，接收连续的38K信号，可以输出连续的低电平，时间可以无限长。
其内部放大及脉冲整形是直接耦合的，所以能够接收及输出连续的信号。
脉冲型的，只能接收间歇的38K信号，如果接收连续的38K信号，则几百ms后会一直保持高电平，除非距离非常近（二三十厘米以内）。
其内部放大及脉冲整形是电容耦合的，所以不能能够接收及输出连续的信号。
一般遥控用脉冲型的，只有特殊场合，比如串口调制输出，由于串口可能连续输出数据0，所以要用电平型的。
一般遥控器用455K经12分频后输出37917HZ，简称38K，10米接收带宽为38+-2K，3米为35~42K。
在没有环境反射的空旷空间，距离10米以上方向性会比较强。
在室内，如果墙是白色的，则在15米的空间基本没有方向性。
接收头要有滤光片，将白光滤除。
在以下环境条件下会影响接收，甚至很严重：
1、强光直射接收头，导致光敏管饱和。
白光中红外成分也很强。
2、有强的红外热源。
3、有频闪的光源，比如日光灯。
4、强的电磁干扰，比如日光灯启动、马达启动等。
38K信号最好用1/3占空比，这个是最常用的，据测试1/10占空比灵敏度更好。
实际调制时间要少于50%。
最好有间歇。
电平型的接收头只要接收到38K红外线就输出持续低电平，用起来非常爽，以前的老
daishangju(戴上举)12:02:37
式接收头多半是这种类型，但其有个致命弱点：抗干扰性太差，传输距离短（小于1m）。
而脉冲型一体化红外线接收头必须接受一定频率38K的载波的基带信号才有正常输出，如发送500HZ的38K 载波，脉冲型一体化红外线接收头输出500HZ方波，而如果发送连续的38K载波就会出项有瞬间低电平其后为高电平的现象。
这种脉冲型一体化红外线接收头克服了传统电平型接收头的不足：传输距离相对更远，稳定性大大增加，抗干扰性更强。
因此已经完全取代了老式的电平型接受头，在电子市场如不说明店主给你的绝对是脉冲性的。
手机拍照时可以查看红外发射管是否处于发射状态
红暴问题
有些厂家把能不能制造出无红暴红外灯当做一个技术问题来宣传，好像有红暴就是低技术，无红暴就是高技术。
其实，有无红暴只是一个选择问题，并不是技术问题，波长超过700nm的光线叫做红外线，900nm以上的红外线基本无红暴，波长越短，红暴越强，红外线感应度也越高。
现在市场上有两种主流红外灯，一种是有轻微红暴的，波长在850nm左右，一种是无红暴的，波长在940nm左右。
同一款摄像机，在850nm波长的感应度，比在940nm波长的感应度好到10倍。
所以850nm这种有轻微红暴的红外灯拥有更高的效率，应当做为红外夜视监控的首选项。
这说的有道理吗？
红暴是对红外灯工作状态的一个描述。
工作灯在工作时，如果有红暴就会在管芯出现红色小点。
如果没daishangju(戴上举)12:02:37
有红暴的话，工作和不工作人眼看不出来。
没有红点
850nm和940nm都有红爆，只不过940要比较弱一点
常见的红外发射管有940nm波长和850nm波长两种，940nm波长的红外发射管主要使用于调制编码及信号传输，而850nm波长的主要用于安防等红外光源上，接收管则有850nm~950nm通用的型号。
850的管和940的管区别在于他们的功率大小。
850是属于大功率的，它的特点是：发射距离短，灵敏度高，适合用于摄象监控那块。
940是属于小功率的，它的特点是：发射距离远，灵敏度低，主要用摇控器上
850发射管的选择
一般的一体机设计距离较近，一般适用较大角度的IR发射管，市场上最通用45、60度角，可选择一般晶片，最好还是选择日本和台湾的，市场上用12Pcs、14Pcs、18Pcs、24Pcs发射管的一体机，常用此类产品一般开发距离在5-20米，若开发20米以上的一体机，必需建议使用日本和台湾晶片，如28Pcs、36Pcs、48Pcs、64Pcs等产品，同时需选用较小角度的效果会更好。
如果你的调制波形是高电平有效，38KHz接收头输出的肯定是低电平；
几乎所有的红外线接收头的输出信号都是反相的
接收头一般都有好多种，时间一久就分不清三脚是怎么排列的？
方法是分别用机械表测其中两个脚的电阻，找到其中两脚阻值最小的一个，这时表棒不要动，答案出来了：红
daishangju(戴上举)12:02:37
表棒接的是Vcc，黒表棒接的是地呵呵不用说另一个脚就是信号脚（IR）了。
