27米钢结构屋架课程设计

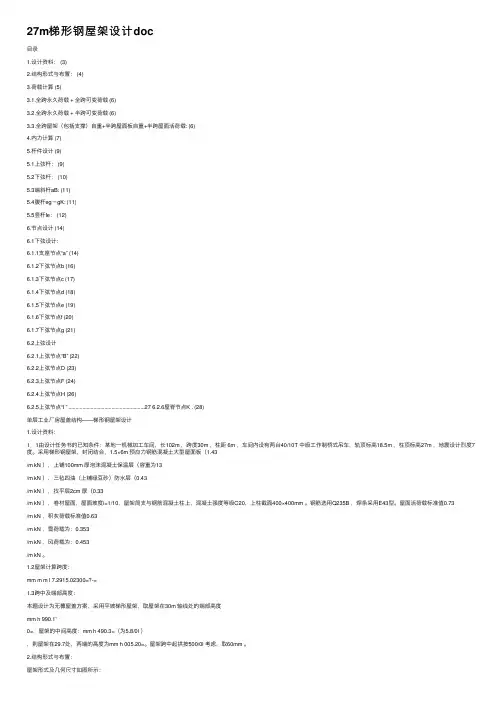

27m梯形钢屋架设计doc
27m梯形钢屋架设计doc⽬录1.设计资料： (3)2.结构形式与布置： (4)3.荷载计算 (5)3.1.全跨永久荷载 + 全跨可变荷载 (6)3.2.全跨永久荷载 + 半跨可变荷载 (6)3.3.全跨屋架（包括⽀撑）⾃重+半跨屋⾯板⾃重+半跨屋⾯活荷载: (6)4.内⼒计算 (7)5.杆件设计 (9)5.1上弦杆： (9)5.2下弦杆： (10)5.3端斜杆aB: (11)5.4腹杆eg－gK: (11)5.5竖杆Ie： (12)6.节点设计 (14)6.1下弦设计：6.1.1⽀座节点“a” (14)6.1.2下弦节点b (16)6.1.3下弦节点c (17)6.1.4下弦节点d (18)6.1.5下弦节点e (19)6.1.6下弦节点f (20)6.1.7下弦节点g (21)6.2上弦设计6.2.1上弦节点“B” (22)6.2.2上弦节点D (23)6.2.3上弦节点F (24)6.2.4上弦节点H (26)6.2.5上弦节点“I ” .......................................................27 6.2.6屋脊节点K . (28)单层⼯业⼚房屋盖结构——梯形钢屋架设计1.设计资料：1．1由设计任务书的已知条件：某地⼀机械加⼯车间，长102m ，跨度30m ，柱距 6m ，车间内设有两台40/10T 中级⼯作制桥式吊车，轨顶标⾼18.5m ，柱顶标⾼27m ，地震设计烈度7度。
采⽤梯形钢屋架，封闭结合，1.5×6m 预应⼒钢筋混凝⼟⼤型屋⾯板（1.43/m kN ），上铺100mm 厚泡沫混凝⼟保温层（容重为13/m kN ），三毡四油（上铺绿⾖砂）防⽔层（0.43/m kN ），找平层2cm 厚（0.33/m kN ），卷材屋⾯，屋⾯坡度i=1/10，屋架简⽀与钢筋混凝⼟柱上，混凝⼟强度等级C20，上柱截⾯400×400mm 。
华科钢结构课设27米钢结构屋架课程计算书(DOC)
目录第一部分一、设计资料 (2)二、设计内容 (3)三、设计要求 (3)第二部分一、荷载和内力计算 (4)二、支撑布置 (5)三、杆件内力计算图 (6)四、杆件截面选择 (6)五、节点设计 (9)第一部分一、设计资料(1) 设计资料某厂房跨度为L=27m，总长240m，柱距6m.房内无吊车，无天窗，无振动设备。
采用1.5×6.0m预应力混凝土大型屋面板，屋第 1 页共15页第 2 页 共 15页架支承于钢筋混凝土柱上，混凝土强度等级为C30，。
地区计算温度高于-200C 。
钢材选用235Q 钢，焊条为43E 型。
(2) 屋架形式及几何尺寸屋面采用预应力钢筋混凝土大型屋面板，采用梯形钢屋架。
屋架形式、几何尺寸及内力系数如附图一所示。
屋面坡度为10:12700/2*)19903340(=-=i 屋架计算跨度为26.7m,端部高度取1990mm ，中部高度取3340mm 。
(3) 荷载标准值① 永久荷载：预应力钢筋混凝土大型屋面板（包括嵌缝） 1.4 KN/m2 二毡三油（上铺绿豆砂）防水层 0.4 KN/m2 找平层2cm 厚 0.4 KN/m2 保温层2 0.4 KN/m2 屋架及支撑自重：按公式L q 11.012.0+=计算：0.309 KN/m 2 永久荷载总和2.617 KN/m 2 ② 可变荷载：屋面活荷载：2/7.0m kN附图一第 3 页 共 15页图1.1 27米跨屋架几何尺寸图1.2 27米跨屋架全跨单位荷载作用下各杆件的内力值第 4 页 共 15页图1.3 27米跨屋架半跨单位荷载作用下各杆件的内力值第二部分一、荷载和内力计算1、荷载计算恒荷载总和：2.6172/m KN屋面活荷载大于雪荷载，故不考虑雪荷载。
可变荷载总和：1.52/m KN屋面板坡度不大，对荷载影响小，未予考虑。
风荷载对屋面为吸力，重屋盖可不考虑。
2、荷载组合节点荷载设计值：按可变荷载效应控制的组合：kN F d 15.4665.1)8.09.04.17.04.1617.22.1(=⨯⨯⨯⨯+⨯+⨯=第 5 页 共 15页其中，永久荷载，荷载分项系数2.1=G γ；积灰荷载，荷载分项系数4.11=Q γ；组合系数9.01=ψ；屋面荷载，4.12=Q γ，9.02=ψ。
钢结构课程设计——27m跨工业厂房普通钢屋架设计
钢结构课程设计——27m跨工业厂房普通钢屋架设计学院：土木与环境工程学院班级：姓名：学号：指导教师：北京科技大学 2014年07月目录1.设计任务书 (1)1.1 设计内容 (1)1.2 设计目的 (1)1.3设计任务及要求 (1)2.设计计算书 (2)2.1 设计资料 (2)2.2 设计依据 (3)2.3 屋架形式及主要尺寸确定 (3)2.4 支撑布置 (4)2.5 屋架的内力计算 (5)2.5.1 计算的基本假定 (5)2.5.2荷载计算 (5)2.5.3 荷载组合 (6)2.5.4 内力计算 (7)2.6 杆件截面设计 (9)2.6.1 上弦杆 (9)2.6.2 下弦杆 (10)2.6.3 端斜杆aB (11)2.6.4 腹杆 (12)2.5.6 竖杆Hd (16)2.7 节点设计 (19)2.7.1 上弦节点 (19)2.7.2 屋脊节点“J” (30)3.7.3 端部支座节点“a” (32)2.7.4 下弦节点 (34)2.7.5 其他节点 (40)2.8 节点板计算 (41)1.设计任务书1.1 设计内容27m跨工业厂房普通钢屋架设计1.2 设计目的通过课程设计，进一步了工业厂房钢结构的结构型式、总体布置、受力特点和构造要求等；培养和锻炼学生综合运用钢结构材料、连接和基本构件设计原理进行钢屋架设计计算和解决实际工程问题的能力。
1.3设计任务及要求(1)完成设计计算书一份，设计计算书内容应包括以下内容：①设计基本资料、设计依据②选择钢屋架的材料，并明确提出对保证项目的要求；③确定屋架形式及几何尺寸，屋架及支撑布置（SC——上弦支撑，XC——下弦支撑，CC——垂直支撑，GG——刚性系杆，LG——柔性支撑）；④进行荷载汇集、杆件内力计算、内力组合，选择各杆件截面；⑤节点设计：设计下弦节点、上弦节点、再分式腹杆节点、支座节点、屋脊节点及下弦中央节点等。
⑥填板设置；⑦材料统计(2)绘制钢屋架施工图一张（A3）①屋架几何尺寸和内力简图（1:100）；②构件详图：屋架正立面图[轴线图比例1:20（1：30），节点及杆件比例1:10(1:15)]，上、下弦平面图，端部侧面图、跨中及中间部位剖面图；③零件或节点大样图（1:5）；④材料表；设计说明。
最新27m梯形钢屋架课程设计
27m梯形钢屋架课程设计课程设计成果院（系）: __ _ _班级:学生姓名:学号:设计地点（单位）：____ ___________设计题目:_____ _ _____完成日期：年月日指导教师评语:_________________________________________________________________________________________________________________ __________________________________________________________________________ _____________________________________________________ __________ _成绩(五级记分制):______ __________教师签名:_________________________目录钢结构课程设计计算书——钢屋架设计一、设计资料 (3)二、结构形式与布置 (3)1、屋架形式与几何尺寸 (3)2、梯形钢屋架支撑布置 (4)三、荷载计算 (5)四、内力计算 (7)五、杆件设计 (8)1、上弦杆 (8)2、下弦杆 (9)3、斜腹杆 (9)4、竖杆 (15)六、结点设计 (20)1、下弦结点 (20)2、上弦结点 (26)3、屋脊结点 (32)4、支座结点 (33)七、参考资料 (36)钢结构课程设计计算书——钢屋架设计一、 设计资料某地一机械加工车间，长96m ，跨度27m ，柱距6m ，车间内设有两台40/10T 中级工作制桥式吊车，轨顶标高18.5m ，柱顶标高27m ，地震设计烈度7度。
本题设计为无檩屋盖方案，采用平坡梯形钢屋架，封闭结合1.5×6m 预应力钢筋混凝土大型屋面板（1.4KN/m 2），上铺100mm 厚泡沫混凝土保温层（容重为1KN/m 3），三毡四油（上铺绿豆砂）防水层（0.4KN/m 2），找平层2cm 厚（0.3KN/m 2），卷材屋面，屋面坡度i ＝1/10，屋架简支于钢筋混凝土柱上，混凝土强度等级C20，上柱截面400×400mm ，钢材选用Q235B ，焊条采用E43型。
27米钢结构课程设计钢屋架课程设计
《钢结构》课程设计指导书普通钢屋架设计河南工程学院土木工程学院2015年12月普通钢屋架设计指导书本指导书根据设计任务书提出的设计内容和要求指出了设计中应考虑的原则和应注意的问题，对其中某些问题作了必要的说明。
更为一般的设计原理、方法及参考数据，可查阅相关设计手册和规程规范。
第一部分：设计及计算与设计说明书的编制普通钢屋架是由普通角钢和节点板焊接而成。
这种屋架受力性能好，构造简单，施工方便，广泛应用于工业和民用建筑的屋盖结构中，一般是用于大型钢筋混凝土屋面板等重型屋面，将屋面板直接放在屋架或天窗架上，普通屋架所用的等边角钢不小于∟45×4，不等边角钢不小于∟56×36×4。
屋架钢材一般采Q235BF（3号沸腾钢）钢材，冬季计算温度等于或低于-30℃时的屋架宜采用Q235B（3号镇静钢），荷载较大的大跨度屋架可采用Q345（16Mn钢）或Q390（15MnV钢）。
一、屋架的形式及主要尺寸（一）普通梯形钢屋架概述普通梯形钢屋架通常用于屋面坡度较为平缓的大型屋面板或长尺压型钢板的屋面，跨度一般为15～36m，柱距6～12m，跨中经济高度为（1/8～1/10）l。
梯形屋架外形比较接近弯矩图，因而弦杆内力沿跨度分布比较均匀，用料较经济，且可以和柱刚接或铰接，且刚接可使建筑物横向刚度提高。
与柱刚接的梯形屋架，端部高度一般为（1/12～1/16）l，通常取2.0～2.5m；与柱铰接的梯形屋架，端部高度1.5～2.0m，此时，跨中高度可根据端部高度和上弦坡度确定。
在多跨房屋中，各跨屋架的端部高度应尽可能相同。
当采用大型屋面板时，为使荷载作用在节点上，上弦杆的节间长度宜等于板的宽度，即1.5m或3.0m。
当采用压型钢板屋面时，也应使檩条尽量布置在节点上，以免上弦杆受弯。
对于跨度较大的梯形屋架，为了保证荷载作用于节点，并保持腹杆有适宜的角度和便于节点构造处理，可沿屋架全长或只在屋架跨中部分布置再分式腹杆。
普通钢屋架设计 27M
钢结构课程设计学生姓名：******学号：**********所在学院：******专业班级：******指导教师：******西南交通大学**年**月**日**月**日目录一、设计资料-------------------------------------3二、钢材和焊条选择----------------------------3三、屋架形式及尺寸-------------------------------------3四、屋盖支撑布置-----------------------------4五、荷载和内力计算---------------------------45.1荷载计算----------------------5-6 5.2内力计算--------------------6-7六．杆件截面选择----------------------76.1上弦---------------------------------------7-86.2下弦--------------------8-96.3端斜杆------------------------------------------96.4斜腹杆----------------------9-106.5竖杆-------------------------10-12七．节点设计----------------------127.1.下选节点----------------------12-147.2上弦节点“B”----------------------14-157.3屋脊节点“J”----------------------15-167.4下弦跨中节点“e”----------------------16-177.5端部支座节点“a”---------------------17-197.6节点板计算----------------------19八、施工图详图———————————————19-22普通钢屋架设计一．设计资料某北方地区一金工车间。
27米钢结构屋架课程设计
－、设计资料梯形钢屋架长度为72m，跨度为27m。
车间内设有两台中级工作制桥式吊车。
该地区冬季最低温度为－20℃。
屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。
上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。
屋面活荷载标准值为0.7kN/㎡，雪荷载标准值为0.3kN/㎡，积灰荷载标准值为0.6kN/㎡。
屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。
柱头截面为400mm ×400mm，所用混凝土强度等级为C20。
根据该地区的温度及荷载性质，钢材采用Q235级，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。
构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。
屋架的计算跨度：Lo=27000－2×150=26700mm，设计为无檩屋盖方案，采用平坡梯形屋架，取屋架在27米轴线处的端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。
二、结构形式与布置屋架形式及几何尺寸见图1所示。
图1 屋架形式及几何尺寸符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆）图2 屋架支撑布置图三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。
永久荷载标准值放水层（三毡四油上铺小石子） 0.35kN/㎡找平层（20mm厚水泥砂浆） 0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土） 0.12×6=0.70kN/㎡预应力混凝土大型屋面板 1.40kN/㎡钢屋架和支撑自重 0.12+0.011×27=0.417kN/㎡管道设备自重 0.10 kN/㎡总计 3.387kN/㎡可变荷载标准值雪荷载 0.3kN/㎡积灰荷载 0.60kN/㎡总计 0.90kN/㎡永久荷载设计值 1.35×3.387=4.572 kN/㎡（由可变荷载控制）可变荷载设计值 1.4×0.9=1.26kN/㎡2.荷载组合设计屋架时，应考虑以下三种组合：组合一全跨永久荷载+全跨可变荷载屋架上弦节点荷载 P=(4.572+1.26) ×1.5×6=52.488 kN组合二全跨永久荷载+半跨可变荷载屋架上弦节点荷载P=4.572×1.5×6=41.148 kN1P=1.26×1.5×6=11.34 kN2组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载屋架上弦节点荷载P=0.417×1.2×1.5×6=4.5 kN3P=(1.4×1.35+0.7) ×1.5×6=23.31 kN43.内力计算本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。
27米门钢课程设计全套
门式钢架设计一、设计资料某厂房为单跨双坡门式刚架，跨度27m ，长度90m ，柱距9m ，檐高7.2m ，屋面坡度1/10。
刚架为等截面的梁、柱，柱脚为刚接。
屋面材料、墙面材料采用单层彩板。
檩条和墙梁均采用冷弯薄壁卷边Z 型钢，间距为1.5m ，钢材采用Q235B 钢，焊条采用E43型。
基本风压 20.5/O W KN m ，基本雪压 20.4/KN m ，地面粗糙度B 类。
二、结构平面柱网及支撑布置该厂房长度90m ，跨度27m ，柱距9m ，共有11榀刚架，由于纵向温度区段不大于300m 、横向温度区段不大于150m ，因此不用设置伸缩缝。
厂房长度>60m ，因此在厂房第一开间和中部设置屋盖横向水平支撑；并在屋盖相应部位设置檩条、斜拉条、拉条和撑杆，檩条间距为1.5m ；同时应该在与屋盖横向水平支撑相对应的柱间设置柱间支撑，布置图详见施工图。
刚架平面布置见图1，刚架形式及几何尺寸见图2。
图1 刚架平面布置图图2 刚架形式及几何尺寸三、荷载的计算（一）计算模型的选取取一榀刚架进行分析，柱脚采用刚接，刚架梁和柱采用等截面设计。
厂房檐高7.2m ；屋面坡度为1：10。
（二）荷载取值计算1．屋盖永久荷载标准值 屋面板20.30/KN m 刚架斜梁自重（先估算自重）20.15/KN m附加荷载 20.5/KN m 合计0.45 2/KN m2．屋面可变荷载标准值屋面活荷载：计算钢架时取为0.30 2/KN m ，计算檩条时取为0.50 2/KN m 。
雪荷载：0.42/KN m取屋面活荷载与雪荷载中的较大值，不考虑积灰荷载。
3．轻质墙面自重标准值0.25 2/KN m4．风荷载标准值按《门式刚架轻型房屋钢结构技术规程》CECS102：2002附录A 的规定计算。
基本风压ω0=0.52/KN m ，地面粗糙度类别为B 类；风荷载高度变化系数按《建筑结构荷载规范》(GB50009-2012)的规定采用，μz=1.0。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
－、设计资料梯形钢屋架长度为72m，跨度为27m。
车间内设有两台中级工作制桥式吊车。
该地区冬季最低温度为－20℃。
屋面采用1.5m×6.0m预应力大型屋面板，屋面坡度为i=1:10。
上铺120mm 厚泡沫混凝土保温层和三毡四油防水层等。
屋面活荷载标准值为0.7kN/㎡，雪荷载标准值为0.3kN/㎡，积灰荷载标准值为0.6kN/㎡。
屋架采用梯形钢屋架，其两端铰支于钢劲混凝土柱上。
柱头截面为400mm ×400mm，所用混凝土强度等级为C20。
根据该地区的温度及荷载性质，钢材采用Q235级，其设计强度f=215kN/㎡,焊条采用E43型，手工焊接。
构件采用钢板及热轧钢劲，构件与支撑的连接用M20普通螺栓。
屋架的计算跨度：Lo=27000－2×150=26700mm，设计为无檩屋盖方案，采用平坡梯形屋架，取屋架在27米轴线处的端部高度：h=2000mm（轴线处），h=2015mm（计算跨度处）。
二、结构形式与布置屋架形式及几何尺寸见图1所示。
图1 屋架形式及几何尺寸符号说明：GWJ-（钢屋架）；SC-（上弦支撑）：XC-（下弦支撑）； CC-（垂直支撑）；GG-（刚性系杆）；LG-（柔性系杆）图2 屋架支撑布置图三、荷载与内力计算1.荷载计算荷载与雪荷载不会同时出现，故取两者较大的活荷载计算。
永久荷载标准值放水层（三毡四油上铺小石子） 0.35kN/㎡找平层（20mm厚水泥砂浆） 0.02×20=0.40kN/㎡保温层（120mm厚泡沫混凝土） 0.12×6=0.70kN/㎡预应力混凝土大型屋面板 1.40kN/㎡钢屋架和支撑自重 0.12+0.011×27=0.417kN/㎡管道设备自重 0.10 kN/㎡总计 3.387kN/㎡可变荷载标准值雪荷载 0.3kN/㎡积灰荷载 0.60kN/㎡总计 0.90kN/㎡永久荷载设计值 1.35×3.387=4.572 kN/㎡（由可变荷载控制）可变荷载设计值 1.4×0.9=1.26kN/㎡2.荷载组合设计屋架时，应考虑以下三种组合：组合一全跨永久荷载+全跨可变荷载屋架上弦节点荷载 P=(4.572+1.26) ×1.5×6=52.488 kN组合二全跨永久荷载+半跨可变荷载屋架上弦节点荷载P=4.572×1.5×6=41.148 kN1P=1.26×1.5×6=11.34 kN2组合三全跨屋架及支撑自重+半跨大型屋面板重+半跨屋面活荷载屋架上弦节点荷载P=0.417×1.2×1.5×6=4.5 kN3P=(1.4×1.35+0.7) ×1.5×6=23.31 kN43.内力计算本设计采用程序计算杆件在单位节点力作用下各杆件的内力系数，见表1。
由表内三种组合可见：组合一，对杆件计算主要起控制作用；组合三，可能引起中间几根斜腹杆发生内力变号。
如果施工过程中，在屋架两侧对称均匀铺设面板，则可避免内力变号而不用组合三。
杆件名称全跨⑴左半跨⑵右半跨⑶P×⑴P1×⑴＋P2×⑵P1×⑴＋P2×⑶P3×⑴＋P4×⑵P3×⑴＋P4×⑶计算内力(KN) AB0.000.000.000.000.000.000.000.000.00 BCD-11.11-8.01-3.74-583.14-547.99-499.57-236.71-137.17-583.14 DE-17.89-12.26-6.79-939.01-875.17-813.14-366.29-238.78-939.01 EFG-18.47-12.84-6.79-969.45-905.61-837.00-382.42-241.39-969.45 GHIJ-20.14-12.19-9.44-1057.11-966.96-935.77-374.78-310.68-1057.11 a-b 5.93 4.37 1.89311.25293.56265.44128.5570.74311.25 b-c14.9410.52 5.33784.17734.05675.19312.45191.47784.17 c-d21.0813.489.161106.451020.26971.27409.08308.381106.45 d-e18.259.809.80957.91862.08862.08310.56310.56957.91 Aa-0.50-0.500.00-26.24-26.24-20.57-13.91-2.25-26.24 Ba-11.16-8.22-3.54-585.77-552.43-499.36-241.83-132.74-585.77 Bb8.96 6.29 3.21470.29440.01405.09186.94115.15470.29 Cb-1.00-1.000.00-52.49-52.49-41.15-27.81-4.50-52.49 Db-7.44-4.88-3.08-390.51-361.48-341.07-147.23-105.27-390.51 Dc 5.48 3.21 2.73287.63261.89256.4599.4988.30287.63 Ec-1.50-1.500.00-78.73-78.73-61.72-41.72-6.75-78.73 E10.730.730.0038.3238.3230.0420.30 3.2938.32 c1-4.56-1.78-3.35-239.35-207.82-225.62-62.01-98.61-239.35 F1-1.00-1.000.00-52.49-52.49-41.15-27.81-4.50-52.49 G1-3.76-0.98-3.35-197.35-165.83-192.71-39.76-95.01-197.35 Gd-2.26-2.930.51-118.62-126.22-87.21-78.47 1.72 1.72 -126.22 Hd0.000.000.000.000.000.000.000.000.00 H20.000.000.000.000.000.000.000.000.00 I20.000.000.000.000.000.000.000.000.00 J2d 2.69 3.50-0.61141.19150.38103.7793.69-2.11150.38 -2.11 Je0.000.000.000.000.000.000.000.000.00注：表内负责表示压力；正值表示拉力图3 屋架接点图四、杆件截面设计腹杆最大内力，N=-585.77KN，由屋架节点板厚度参考可知：支座节点板刚度取14mm；其余节点板与垫板厚度取12mm。
1.上弦杆整个上弦杆采用相同一截面，按最大内力计算，N=-1057.11KN土木工程专业钢结构课程设计计算长度： 屋架平面内取节间轴线长度Ox l =150.8cm屋架平面外根据支撑，考虑到大型屋面板能起一定的支撑作用，取上弦横向水平支撑的节间长度：Oyl =4500cm因为3Ox l ≈Oyl ，故截面宜选用两个不等肢角钢，且短肢相并，见图4图 4 上弦截面 设λ=60，查轴心受力稳定系数表，ϕ=0.807需要截面积*A =fN .ϕ=31057.11100.807215××=60932mm需要回转半径*x i =601508=λox l =2.51 cm *yi =450060ox l λ==7.50 cm 根据需要的*A 、*x i 、*yi 查角钢型钢表，初选 2 L 160×100×14，A=69402mm ，x i =2.80cm ，y i=7.86m 。
按所选角钢进行验算x λ=x ox i l =828150..=52.9＜[λ]=150y λ=yoy i l =4507.86=57＜[λ]=150由于 x y λλ<，只需求出min y ϕϕ=，查轴心受力稳定系数表，x ϕ＝0.823 31057.11100.8236940x N A ϕ×=×=185N/2mm <215 N/2mm 所选截面合适。
整个下弦杆采用同一截面，按最大内力计算，N=1106.45kN 计算长度：屋架平面内取节点间轴线长度Ox l =4500mm 屋架平面外根据支撑布置取Oyl =13350mm计算需要净截面面积*A =31106.4510215N f×==5146.32mm选用 2 L140×90×14（短肢相并），见图5。
图 5 下弦截面 A=69402mm ， x i =2.51cm ，y i =6.93cm 。
按所选角钢进行截面验算，取A A =n（若螺栓孔中心至节点板边缘距离大于100mm ，则可不计截面削弱影响） 31106.45106100n N A ×==181.4N/2mm <215 N/2mm x λ=x ox i l 512450.==179.3<[λ ]=250yλ===9361335.i l yoy 192.6<[λ]=350 所选截面满足要求。
3. 端斜杆B a已知N ＝-585.77kN ，Ox l ＝Oyl ＝253.9cm因为Ox l ＝Oyl ，故采用等肢角钢，使x i ＝y i选用角钢 2 L 100×12,见图6图 6 端斜杆BaA ＝45602mm ，x i ＝3.03cm ，y i＝4.64cm截面刚度和稳定验算x λ= ==0339253..i l xox =83.8<[λ ]=150yλ=6449253..i l yoy ==54.7<[λ ]=150由于1092535805803832110/..b /l .../t /b oy ×=<===14.73557219253104750175447501224224.)...(.)tl b .(oy y yz =××+=+=λλ==x min ϕϕ0.66243585.77100.66244560x N A ϕ×==×193.9N/2mm <215 N/2mm 所选截面满足要求。
填板放两块，a ι=84.6 cm ＜40x i =40×3.03=121.2 cm4. 斜杆Bb已知N=470.29kN计算长度：屋架平面内取节点间轴线长度Ox l =0.8×l=0.8×2622=2097.6mm 屋架平面外根据支撑布置取Oyl =2622mm选用 2 L100×6，见图7。
