平板壁挂式太阳能热水器产品说明书 70克黑白印刷
盛升太阳能阳台壁挂系列说明书
盛升太阳能阳台壁挂系列说明书封面正面盛升太阳能阳台壁挂系列产品——安装使用说明书适用于：小胆、夹套、盘管系列水箱（单法兰）（配一键通、智能型、机械型、六键线控、八键线控控制器）使用前请仔细阅读此说明书请妥善报告此说明书版本：2017.09☆产品特点 (2)☆安全注意事项 (3)☆产品结构图 (3)☆产品安装说明 (4)1. 集热器安装 (4)2、水箱安装 (6)3、管路连接 (8)4、加水、加液 (8)5、电源接线 (9)6、试运行 (9)7、外保温 (9)☆售后服务 (9)☆产品装箱清单 (10)☆产品特点彩色LED显示，一目了然采用高亮度、彩色LED显示，动感、醒目。
人性化设计：加热时间任意设定！您可任意设定开始加热时间，既可以利用太阳能加热，同时可以只在用热水前加热，避免长时间保温的热量损耗，从而最大限度地满足了您省钱的需求。
机控、遥控，随您选择！您可根据需要选择机控、遥控，使用更方便。
安全可靠，沐浴更安心！具有防超压、防超温、防冻结、防漏电等多重安全保护功能，为您的热水器和人身安全提供全面呵护。
经久耐用，沐浴更省心！内胆精选专用搪瓷钢板和进口瓷釉粉，并在瓷釉内添加了钴、镍等元素，经870℃高温烧结后，钢板与瓷釉相互渗透，形成三层防护胆，耐撞击、防腐蚀性强，使用寿命更长。
节能省电，处处为您精打细算！保温层采用高新技术聚氨酯材料，保温性能灯：采用太阳能集热器进行加热；在阴天或者阳光不好的情况下可以采用电加热进行辅助加热：加热管采用进口材料INCOLOY800制造，热效率高达96%以上，处处为您精打细算！☆安全注意事项1.检查电表，电线直径是否符合水箱的额定电流，必要时请有经验的电工师傅检查一下。
2.热水器使用220V~/50Hz的电源，必须配套使用与插头额定电流一致辞的符合国家标准的单独的单相三孔固定插座，并进行可靠接地。
严禁通过插座上的开关切断电源3.一旦发生器具以外的接地系统异常情况时，应立即停止使用水箱，并拔下其电源插头或断开与供电电路的一切连接，并与制造厂的维修人员联系处理。
平板式阳台壁挂太阳能热水器安装手册
平板式阳台壁挂太阳能热水器安装手册安装原理图安装热水器所需工具：管钳、活动扳手、钢锯、扩口器、水钻、冲击钻、水平尺、热熔器、Φ19套筒、安全带、手钳、尖嘴钳、剥线钳、螺丝刀、长绳等。
安装所需材料Φ16铜管、橡塑保温管、扎带、锡箔胶带、2平方三芯电源线、绝缘胶带、伴热带（水箱在室外必装）、零度开关等。
安装说明1.集热器的出水端略高1.5-2cm2.水箱比集热器要高200-300mm3.水箱与集热器的连接铜管间距不得超过2.5m4.水箱如放置于室内，打过墙眼时过墙眼应打成斜眼，靠水箱端略高。
5.水箱的出水口与进水口要安装活结，便于日后维护。
6.正确使用减压阀。
7.正确安装使用伴热带。
8.详细了解墙体结构，如果结构是框架结构墙面使用空心砖时，固定水箱的膨胀螺栓应改用通杆螺栓。
9.根据具体情况确定水箱和集热器位置，制定合理可行的安装方案，确保安全。
10.安装角度以不小于30°为宜。
安装步骤1.安装前检查：检查工具材料是否齐全，检查安全带、大绳是否符合安全要求。
确认集热器的出水方向是否符合安装需求。
2.集热器的安装：2.1.先将随机附带的支架分成两组，将三角架组装好（组件4暂不安装），螺栓紧固。
2.2.将支架用膨胀螺栓固定在墙上或阳台上，确定支架安装牢固。
支架的上下位置以不遮挡下层住户窗户为准，左右支架位置距离太阳能集热器左右边沿500-600mm处。
2.3.确认太阳能集热器的出水方向是否在水箱一侧。
2.4.将集热器安全放置于支架上，用组件4压紧太阳能集热器，然后用螺栓紧固；确认集热器安装牢固，位置水平符合要求。
3.水箱的安装：3.1.确认墙体能承受水箱装满水后总重的三倍，否则应采取加固措施。
3.2.确定水箱的安装位置，应确保水箱的下循环管口高于集热器的顶部200-300mm以上；并且水箱与太阳能集热器连接铜管长度不大于2500mm。
3.3.根据水箱吊装板的孔距，将吊装板用Φ16的膨胀螺栓或Φ16的通杆螺栓固定。
新基德壁挂式太阳能盘管换热水箱使用说明书
Shan Dong Sun Cupid Electrical Appliances Co.,Ltd.备注数量22111装箱单单位台个个个本膨胀螺钉ST10膨胀胶管12Ф壁挂式太阳能热水器名称安全阀说明书序号24135备注：衷心感谢您选用新基德壁挂式太阳能热水器！壁挂式太阳能热水器壁挂式太阳能热水器香港新基德电器，具有二十多年小家电研制经验，其OEM产品畅销欧美。
1997年新基德电器在国内建立了专业电热水器生产基地，为您制造具有国际品质的新基德电热水器。
年新基德立足于自身优势,开始专业生产分体壁挂式太阳能热水器。
相信通过我们不断的努力，一定会让您更加喜爱和信赖新基德分体！为了方便您的使用，请仔细阅读本使用说明书。
再次感谢您选用“新基德”。
由于产品的不断改进，您所得到的热水器可能与本说明书中的图示不完全一致，谨此致歉！2003GB4706.1《家用和类似用途电器的安全第一部分:通用要求》GB4706.12《家用和类似用途电器的安全储水式热水器的特殊要求》卧式机型机器得电即显示热水器实际水温。
（默认设定：时钟…12：00;加热温度…60℃;功率1500W)一、时钟设定（24小时制）首次按“时钟”键时，时钟的小时位数值闪烁，按“▲”或“▼”键设定当前的小时位数值；再次按“时钟”键，时钟的分钟位数值闪烁，按“▲”或“▼”键设定当前的分钟位数值。
每按一次“▲”或“▼”键，设定数值加或减1;持续按压，则数值以1的整数倍快速增加或减少。
二、温度设定按“调温”键，设定水温数值闪烁，然后按“▲”或“▼”键设定加热温度。
每按一次“▲”或“▼”键，设定数值加或减5；持续按压，则数值以5的整数倍快速增加或减少。
三、定时设置（24小时制）首次按“定时”键，时钟小时位的数值闪烁，按“▲”或“▼”键设定开始加热的小时位数值；再次按“定时”键，分钟位的数值闪烁，按“▲”或“▼”键设定开始加热的分钟位数值。
每按一次“▲”或“▼”键，设定数值加或减1;持续按压，则数值以1的整数倍快速增加或减少。
平板壁挂式太阳能热水器产品说明书 70克黑白印刷
阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）使用说明书目录1．产品简介 (2)2．工作原理 (2)3．产品特点 (3)4．安全特点 (3)5．产品型号 (6)6．产品组成 (7)7．产品安装 (9)8．产品使用 (13)9．常见问题FAQ (17)1．产品简介阳台壁挂太阳能属于分体式太阳能热水系统，水箱放臵在阳台内，集热器放臵在建筑南立面阳台上。
其工作原理为：利用集热管将吸收的太阳辐射转换成热能。
再通过水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。
2．工作原理集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。
由于集热器内的工质为抗低温液体，能保持在零下40度不冻。
所以即使高寒地区，一年四季也可正常运行。
工作示意图：平板式 U型管式3．产品特点（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。
（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。
（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。
（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。
并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。
（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。
（6）光电互补太阳能与其电能互补，保证用户随时使用热水。
（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。

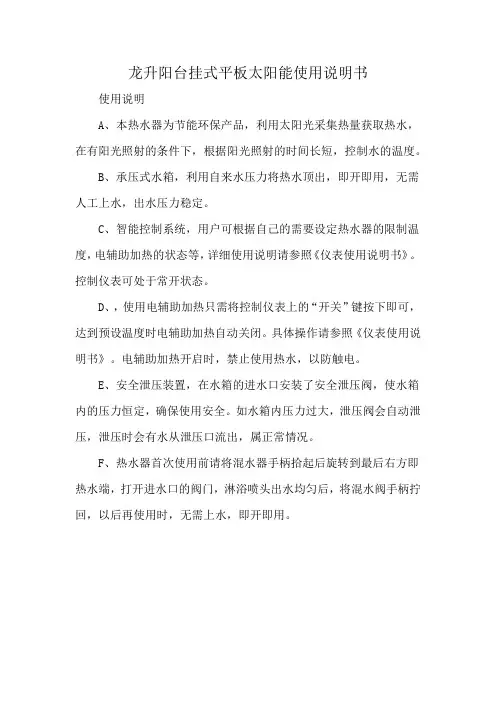

龙升阳台挂式平板太阳能使用说明书
龙升阳台挂式平板太阳能使用说明书使用说明
A、本热水器为节能环保产品，利用太阳光采集热量获取热水，在有阳光照射的条件下，根据阳光照射的时间长短，控制水的温度。
B、承压式水箱，利用自来水压力将热水顶出，即开即用，无需人工上水，出水压力稳定。
C、智能控制系统，用户可根据自己的需要设定热水器的限制温度，电辅助加热的状态等，详细使用说明请参照《仪表使用说明书》。
控制仪表可处于常开状态。
D、，使用电辅助加热只需将控制仪表上的“开关”键按下即可，达到预设温度时电辅助加热自动关闭。
具体操作请参照《仪表使用说明书》。
电辅助加热开启时，禁止使用热水，以防触电。
E、安全泄压装置，在水箱的进水口安装了安全泄压阀，使水箱内的压力恒定，确保使用安全。
如水箱内压力过大，泄压阀会自动泄压，泄压时会有水从泄压口流出，属正常情况。
F、热水器首次使用前请将混水器手柄拾起后旋转到最后右方即热水端，打开进水口的阀门，淋浴喷头出水均匀后，将混水阀手柄拧回，以后再使用时，无需上水，即开即用。

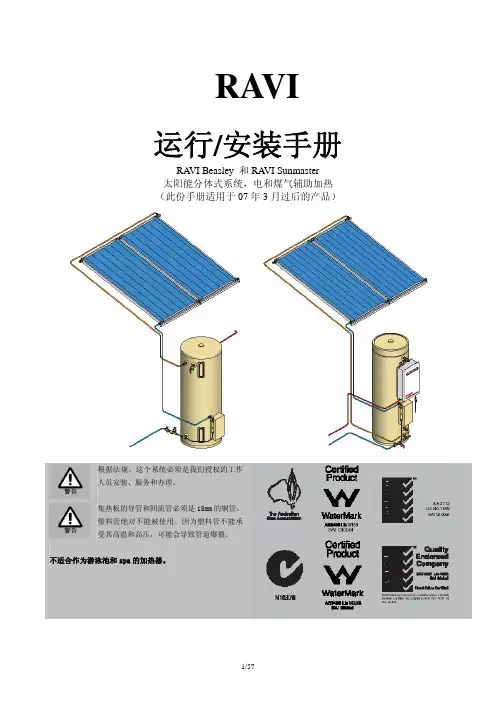

平板式太阳能产品说明书
规则和职业健康及安全（OHS）……………………………………………………………………37 系统组成总述 ……………………………………………………………………………………37 图 14－RAVI 电辅助加热分体式系统部件………………………………………………………38 位置－一般信息……………………………………………….………………………………….39 储水桶的位置…………………………………………………….……………………………….39 水管…………………………………………………………….………………………………….39 电能供应……………………………………………………….…………………………………..39 水供应 ……………………………………………………………………………………………40
表 7－温差控制器说明书…………………………………..……………………………21
图 7－太阳能控制器………………………………………………………………………………21 表 8－Enduro SP-200 集热板说明书 ……………………………………………………………22
2/57
客户信息
表 9－Enduro FTC (SP200FTC)抗霜冻集热板说明书 …………………………………………22 表 10－Enduro SP200FTC（抗霜冻集热板） …………………………………………………23 表 11－说明书－煤气辅助加热系统 ……………………………………………………………24 规则和职业健康及安全 …………………………………………………………………………25 系统组成总述 ……………………………………………………………………………………25
常州天天太阳能 阳台壁挂式太阳能热水器 产品说明书
——产品使用说明书 请在安装和使用前详细阅读本说明书常州天天太阳能有限公司Changzhou Daily Solar Co., Ltd.Tel:0086-519-83278108Fax:0086-519-81188108用户必读尊敬的用户：您好！感谢您的慧眼并热诚欢迎您使用天天直流壁挂式太阳能热水器。
在未来的日子里，天天太阳能产品将天天为您提供卫生热水，在享用清洁能源给您带来舒适的同时，您也对人类家园更加美丽作出了贡献。
在以后的日子里您将切身体会到，天天太阳能产品的卓越性能和优良品质带给您省心、放心、安心、舒心的感受。
◇ 天天直流壁挂式太阳能热水器为分体承压直流式太阳能热水器，水箱底部安装高度必须大于太阳能集热器上沿安装高度。
◇ 所选集热器和水箱之间连接管路必须是耐高温120℃，耐压1.0 MPa的管材。
◇ 安装前，首先要检查电源容量及电源配线是否满足电辅助加热功率。
◇ 电辅助加热一定要可靠接地，严禁在无可靠接地情况下使用，严禁将地线接在零线上或自来水管上。
◇ 注意65℃以上热水可导致灼伤，水箱内热水与冷水混合后方可使用。
◇ 为了您的自身安全，在使用电辅助加热时，务必先断电后再使用热水。
◇ 热水器在水未注满内胆的情况下严禁接通电源，否则会损坏热水器。
◇ 必须使用220V～／50Hz交流电源。
与热水器连接的电表、电线、插座必须满足热水器额定电流的要求。
热水器插头与插座接触必须良好连接牢固。
◇ 当热水器加热时，请不要关闭冷水截止阀，以延长热水器使用寿命。
◇ 建议经常手动温度／压力安全阀的操作杆，以防安全阀、阀座卡死，产生危险。
◇ 在严冬来临以前，请联系公司当地经销商，为您更换集热系统防冻液，以免冻坏集热器和管路。
为了您方便、安全地使用本产品，请在使用前仔细阅读本使用手册，并按其说明步骤使用。
再次衷心谢谢您选择天天太阳能热水器！注意：本说明书是天天品牌直流壁挂式系列太阳热水器的安装、使用和维护的文件，在操作前必须仔细阅读，并严格按本手册规定进行操作。
太阳能热水器使用说明书
太阳能热水器使用说明书北京博泰东荣环保科技有限公司太阳能热水工程（热水器）是产生热水的换热设备。
水是真空管的换热介质，真空管给水的水质好坏，对于太阳能的安全运行、能源消耗和使用寿命有至关重要的影响。
集热效率是太阳能热水器品质的重要指标之一，按推荐性国家标准GB/T17049-2005《全玻璃真空太阳能集热管》规定，全玻璃真空管的太阳能吸收比应不小于0.86，相信能达到这一指标的太阳能热水器占90%以上，但这只是指新的在未使用的状态下，而在实际使用中，因水中的水垢很快（最多一两个月）在真空管的内壁形成一个垢膜（用过热水瓶的人都有这个体验），使阳光对真空管的穿透率大幅下降，所以一般太阳能热水器在使用半年以后，其太阳能吸收比会下降至0.5以下。
所以不论什么样吸收比的太阳能真空集热管，使用半年后其吸收比这样一个关键性的指标最后都差不多。
这个问题在行业二十年中为大多数人所知道，却又不愿意提及的一件事。
很像三聚氰胺在食品行业中作为添加剂，可以提高蛋白质的检测指标（含氮量增高了），但实际上蛋白质含量并未增加；真空管新的时候吸收比高，但是实际使用后（太阳能热水器是买来用的，不是买来看的）其吸收比如何却无人问津。
在水垢严重的地区，甚至会发生管道堵塞的现象。
从上可知，水质不良的危害是十分严重的，在不重视太阳能水处理工作的单位，其太阳能运行状况往往是：半年好，一年赖，有上贰年就全坏。
：这不仅会带来巨大的经济损失，而且还会产生停产和炸管，漏水等重大安全责任事故。
但是，水质不良的危害往往是一个积累过程，需经过一定的时间才能发现，可是上述危害一旦发现，那就已经形成了难以挽回的局面和损失，因此，安装太阳能水处理设备(硅磷晶)是十分必要的，即保证了锅炉的正常运行和延长寿命，又节约了能耗！热水器作为一种节省能源，保护环境，方便群众的产品越来越广泛地进入社会，进入家庭。
“许多用户不但用太阳能热水洗脸、洗澡、洗碗、洗衣服、洗菜、淘米，有的甚至用来煮饭、煮菜，烧开水等，这样做对吗？”对此王昕主任谈到：“这是关系到广大用户的健康问题。
平板式阳台壁挂自然循环太阳能热水器配置及功能表
附件·1平板式阳台壁挂自然循环太阳能热水器配置及功能表：序号项目名称技术参数1 吸热体结构管板式2 吸热体结构铜（0.12-0.3㎜）、铝（0.3-0.5㎜）；吸热面积1.6㎡.3 吸热体涂层氮氧化钛（超级蓝膜），吸收率≥93%、发射率≤7%，使用寿命不少于20年4 外框材料6063（T5）铝合金5 保温材料背部采用玻纤棉,四周采用聚氨酯6 表面盖板平板超白低铁布纹太阳能钢化玻璃,厚度3.2mm7 毛细管壁厚TP2紫铜，直径φ8，厚度δ≥0.6mm8 集流管壁厚TP2紫铜，直径φ22，厚度δ≥0.8mm9 背板铝板或彩钢板10 密封条EPDM（整体连接）11 热性能1)平板型太阳能集热器的瞬时效率截距ηo,α应不低于76.6%；2)平板型太阳能集热器的总热损系数U应不大于4.05W/（㎡.℃）12 空晒应无变形、无开裂或其他损坏13 闷晒应无泄漏及明显变形14 内通水热冲击应无泄漏、无变形、无破裂或其他损坏15 外淋水热冲击应无明显变形及其他损坏，集热器进水后，对热性能不产生严重障碍淋雨应无渗水和破坏强度应无损坏及明显变形，塑料透明盖板应不与吸热体接触刚度应无泄漏、无损坏及过度永久性变形结构使用中不发生明显噪音及振动。
应充分考虑积雪、结冰的状况零部件可以更换，易于维护和检查紧固体容易固定在台架或建筑物上，充分保障固定方法及强度的安全性耐压传热工质无泄漏材料材料与工质接触部位不应溶解出有碍人体健康的物质。
焊接应符合GB/T 12467-90的规定16外观吸热体在壳体内安装平整，间隙均匀防雹（耐冲击）应无划痕、翘曲、裂纹、破裂、断裂或穿孔材料钢化玻璃或聚酯玻璃钢结构允许拼接，但必须密封、不渗漏涂层应无剥落，有一定的光泽度材料聚氨酯泡沫塑料17 集热器支架1、支架采用镀锌板喷塑；2、紧固件全部为热镀锌螺栓螺母，支撑稳固，防腐能力强；3、使用寿命≥15年，确保十年不锈。
18 保温水箱1、水箱容量80L2、内胆采用BTC210搪瓷专用内胆，厚度2.0mm3、保温层为50mm厚聚氨酯保温块，闭孔不低于92%；4、内胆采用无缝焊接技术；5、搪瓷内胆沸水失重量≤0.6g/㎡6、水箱采用夹套换热方式;7、保温层：材质为聚氨酯，密度为30-40Kg/m³，导热系数＜0.022W/（m·℃）；尺寸稳定性≤1%；8、内胆防腐技术：不少于一项防腐技术，比如：镁棒+电子阳极防腐，不用更换镁棒，防腐与水箱同寿命。
海尔 P-J-F-2-100 1.80 0.80-VW-JT2 100升平板太阳能热水器 使用说明书
热水器使用说明书型号P-J-F-2-100/1.80/0.80-VW-JT2• 本说明书为通用手册• 本公司保留说明书解释权• 产品外观请以实物为准• 阅后请与发票一并妥善保存• 如遇产品技术或软件升级，恕不另行通知• 本产品只适合在中国大陆销售和使用1. 产品介绍1 1.1. 产品部件1 1.1.1. 电气原理图1 1.1.2. 外观及部件介绍1 1.2. 技术数据21.2.1. 技术数据22. 使用说明3 2.1. 注意事项3 2.1.1. 电气方面3 2.1.2. 使用方面3 2.1.3. 维护方面3 2.2. 安装指南4 2.2.1. 装箱单4 2.2.2. 安装注意事项4 2.2.3. 安装方法4 2.3. 控制面板6 2.3.1. 控制面板62.3.2. 功能介绍63. 售后服务8 3.1. 用户须知8 3.1.1. 用户须知8 3.2. 疑难解答9 3.2.1. 疑难解答9 3.3. 清洗保养9 3.3.1. 清洗保养9 3.4. 保修说明10 3.4.1. 保修说明10 3.5. 一键报修10 3.5.1. 一键报修101. 产品介绍1.1. 产品部件1.1.1. 电气原理图电气原理图若有变更，恕不另行通知1.1.2. 外观及部件介绍外观及部件介绍本示意图仅供参考，请以实物为主。
1.2. 技术数据1.2.1. 技术数据型号P-J-F-2-100/1.80/0.80-VW-JT2储水箱容积100L储水箱外形尺寸Φ462×462×1070（mm）集热器采光面积 1.80(m²)电辅助加热功率1500W水箱防水等级IPX4额定内压0.8MPa额定电源50Hz 220V~能效等级1级以上参数采光面积偏差≤3%，容积偏差在±3%以内，储水箱外形尺寸允许误差范围为±10%。
该系列太阳热水器执行国家标准：GB 4706.12，GB/T19141-2011，GB 26969-2011。
太阳能热水器商品说明说明书
(backdraft damper installed) C02 REDUCTION .18 tonne per year
TEMP 90ºF (32ºC) MOUNTING Wall or roof (additional
Fan The fan drives air through the SolarSheat at up to 71 CFM for adequate room heating. It is powered by the solar electric (PV) panel built into the SolarSheat 1000G.
SolarSheat 1000G panel
fan unit wall diffuser
thermostat inside air
Direct Venting
How It Works
1000G
*heats a room up to 65-70ºF (18-21ºC) when the outdoor temperature is 30ºF (0ºC) (in other words, up to 35-40ºF rise above the outdoor temperature). Suggested square footage range based on typical Canadian home construction similar to an old brick farm house to a very tight and well insulated new townhouse (similar to an Energy Star certified, middle unit, townhouse). Assumes other space in the house is heated. Results may vary depending on level of insulation, air leakage, & existing unshaded south facing windows.
海尔 P-J-F-2-120 1.90 0.80-P2(J) 120升平板太阳能热水器 使用说明书
二、 产品介绍
额定内压 额定电源 能效等级 能效系数（CTP）
0.80MPa 50Hz 220V~
1级 0.45
以上参数采光面积偏差≤3%，容积偏差在±3%以内，储水箱外形尺寸允许误 差范围为±10%。
该系列太阳热水器执行国家标准：GB 4706.12，GB/T19141-2011，GB 26969-2011。
-3-
三、 使用说明
三、 使用说明
3.1. 注意事项 3.1.1. 电气方面
电源 警示：
• 务必使用 220V/50Hz 的独立电源。
• 发现热水器有异常或闻到焦臭味的情况下，请立即切断电源， 并与服务中心联系。
• 必须做好避雷措施，当出现雷电时必须关闭电源。 • 长期不使用时请断开电源。
• 如果电源线损坏必须由售后或专门技术维修人员用符合国家规 定的线缆进行更换。
支架包装箱
1套
注：本产品因不断研究改进，保留热水器各部件的变更权利，恕不另行通 知，敬请谅解。
3.2.2. 安装注意事项
安装注意事项
1. 为方便热水器水箱的安装拆卸，建议在热水器进出水管适当位置分别加 G1/2 活接。
2. 应确保自来水进水压力不小于 0.05MPa，最大压力不超过 0.8MPa。系统安 全阀的泄压孔应接到污水排污处。
2.3. 技术数据.......................................... 3 2.3.1. 技术数据.......................................... 3
三、 使用说明................................ 品牌介绍视频
2.2. 产品部件 2.2.1. 电气原理图 电气原理图
四季沐歌平板太阳能集热器说明书
四季沐歌平板太阳能集热器说明书四季沐歌平板太阳能集热器说明书随着环境保护意识的增强，太阳能作为清洁能源受到越来越多人的青睐。
作为一家专业从事太阳能热水器的研发、设计、生产和销售的企业，四季沐歌公司研发了一款高效、环保、经济的平板太阳能集热器。
一、产品简介该集热器采用高质量的铝合金、不锈钢和优质玻璃等材料制作而成，经过精细加工而成。
外观美观，质量稳定，使用寿命长，安装方便，操作简单。
二、产品特点1. 高效：利用优质玻璃使得光能得到最大利用，高效吸收太阳能，能在短时间内加热水温，不需要额外耗费电力。
2. 环保：使用太阳能作为能源，零排放，对环境无污染，有助于减少碳排放量。
3. 经济：一次性投入，可持续使用多年，不增加额外费用。
并且能够节约大量电费和燃气费用，具有很高的经济效益。
4. 适用性强：适用于不同的用户群体，如民居、学校、酒店、医院、工厂等，能够满足不同场合的需求。
三、产品维护为了保证该产品的长期使用寿命和高效性能，需要对其进行维护，具体方法如下：1. 定期清洗镀铝板：镀铝板是集热器的核心部分，要保持其表面的清洁，定期对其进行清洗，避免灰尘、沙子等杂物影响吸收效果。
2. 定期更换水垢：在使用过程中，水中会产生一定的垢垢，影响加热效果，需要每年对水垢进行彻底清除，保证水垢不影响到集热效果。
3. 定期对防护接头进行涂漆：防护接头是集热器的脆弱部分，需要进行防护，避免氧化或者物理损坏。
4. 定期检查安装：集热器的安装位置需要定期检查，确保安装牢固，不影响使用效果。
四、使用说明1. 确定集热器的安装位置，一般是在阳光充足的位置，避免阴影影响效果。
2. 根据相应的要求进行安装，保证安装牢固，并逐步进行温度调整，确保水温符合要求。
3. 在平时使用时，要避免过高或过低的水压，对于水压不稳定的地区订购时需知道压力需要符合集热器的使用压力。
4. 在使用前必须检查集热器是否正常，保证它的运行不会影响整个供水系统。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
阳台壁挂式太阳能热水器（平板、U型管、超导热管抗冻型通用）
使
用
说
明
书
目录
1．产品简介 (2)
2．工作原理 (2)
3．产品特点 (3)
4．安全特点 (3)
5．产品型号 (6)
6．产品组成 (7)
7．产品安装 (9)
8．产品使用 (13)
9．常见问题FAQ (17)
1．产品简介
阳台壁挂太阳能属于分体式太阳能热水系统，水箱放臵在阳台内，集热器放臵在建筑南立面阳台上。
其工作原理为：利用集热管将吸收的太阳辐射转换成热能。
再通过
水箱内换热器进行二次换热原理，从而使整个水箱内的水温逐渐升高。
2．工作原理
集热器里面的吸热器将吸收的太阳辐射转换成热能，使得集热器换热管内中的工质的温度不断升高，再利用自然循环系统，使水箱内的水逐渐升温。
由于集热器内的工质为抗低温液体，能保持在零下40度不冻。
所以即使高寒地区，一年四季也可正常运行。
工作示意图：
平板式 U型管式
3．产品特点
（1）分体安装太阳能集热器与水箱完全分离，集热器在阳台外部安装，水箱充分利用阳台的室外空间，解决了高层
建筑的用户无法安装太阳能热水系统的问题，并且实现了太阳能与建筑的完美结合。
（2）承压运行水循环系统为承压系统，出水压力稳定，能达到恒温恒压，冲刷感强，使洗浴更加舒适。
（3）系统节能工质循环系统为自然温差循环，无需电能，在阳光充足的情况下，提供用户热水，整个系统为超低能耗。
（4）单向换热集热器换热管内不走水，集热器和水箱是换热式工作。
并且换热属于单向换热，因而水箱内的热量不会通过集热器向外流失。
（5）智能控制系统采用智能控制器，并具有防高温、防腐蚀、防干烧、防漏电等多种保护功能，使用安全方便。
（6）光电互补太阳能与其电能互补，保证用户随时使用热水。
（7）安全可靠平板（U型管或超导热管）太阳能集热换热技术，既提高了阳台壁挂产品的热效率，又成功实现了产品与建筑一体化的要求，并且大大解除了传统太阳能热水器冰冻、易炸管、易漏水、易结垢等隐患，从此使传统太阳能热水器告别了“不安全”时代。
4．安全特点
安全一：冬季“防冻”的太阳能
一般的太阳能，寒冷的冬季，普通真空管结冰被冻，热水器也随之“冬眠”。
平板（U型管或超导热管）太阳能技术，由于有速热工质，低温启动快，传热效率高。
应用该技术的集热器在高寒地区零下40‴的环境下，管内不结冰，无任何“冻坏”的担忧。
安全二：高温“防炸”的太阳能
一般真空集热管内部走水，一旦炸裂，不仅热水器也无法正常使用，而且对人身安全产生巨大威胁，对于阳台壁挂
式问题更为突出，为了解决这个棘手的难题，新一代科技结晶
——平板（U型管或超导热管）换热技术，采用特有集热换热
结构，管内无水运行，可以承受超冷热冲击不炸管。
轻松享受
热水，摆脱炸管担忧。
安全三：安全“防漏”的太阳能
传统热水器水箱和真空管内部连通，单支真空管漏水，
整个热水器随之崩溃。
漏水在低温下结成“冰溜子”，威胁人
身和建筑安全。
平板集热（U型管或超导热管）换热技术，实
现热水器全封闭运行。
安全四：轻松“防垢”的太阳能
热水器再好，真空管内壁上结上厚厚水垢，水流无法畅通，
热量无法传递，令人头痛。
分体换热技术，实现换热流道内无
水运行，适应不同地区的各种水质，顺利解除水垢烦恼。
5．产品型号
产品型号水箱集热集热器尺寸（长〓宽）
说明：
（1） 辅助电加热功率均为1.5KW （2） 接口尺寸均为G1/2
（3） 额度最大工作压力均为0.7Mpa
（4） 均采用防冻介质循环，工作环境为﹣5～45‴ （5） 具体配臵情况如下： 集热器类
型 平板
U 型管（超导热管） 材质 铜铝复合、全紫铜 紫铜U 型管或超导热管 吸热层
阳极氧化膜、黑铬、磁控蓝膜、氮氧化钛
选择性吸收涂层
玻璃盖板 普通钢化玻璃、布纹钢化
玻璃、低铁布纹钢化玻璃
玻璃真空集热管
边框及颜
铝合金（香槟色、古铜色、铝合金
容量
尺寸 阳台实墙高度≥1米
SW-80F-2 80L Φ470*810(mm) 2m 2
2000〓1000mm SW-100F-2 100L Φ470*1010(mm) 2m 2 2000〓1000mm SW-120F-2
120L
Φ470*1210(mm)
2m 2
2000〓1000mm
色银白色等颜色）
集热器保温材料玻璃棉+苯板复合、玻璃
棉+聚氨酯整体发泡
真空保温
水箱保温
材料
聚氨酯整体发泡聚氨酯整体发泡背板一级镀锌板、压花铝板---
（6）水箱外形有立式、横式，壁挂式，内胆为食品级SUS304-2B 不锈钢材质。
6．产品组成（以平板集热器为例）
①平板型太阳能集热器
②承压保温水箱（内臵电辅助加热、电脑数码控制、数码显示）
③太阳能换热循环管道
④热水管道
7．产品安装
【特别敬告】：非正确的安装本热水器，有可能导致严重的人身伤害和财产损失。
因此对安装要求非常严格，安装分为：室内机（机身）安装、室外机（太阳能集热板）安装以及室内机和室外机的管路连接三部分。
【室内机（机身）安装】：
（1）请务必使用本公司所配臵的附件来安装本热水器，在确定支架牢固可靠后，挂上本热水器，否则热水器可能从墙上落下，损坏热水器，并造成严重的伤害事故。
在确定螺栓孔位臵时，应保证热水器的右侧不小于0.2米的空间，以便在需要时能对热水器进行维修。
（2）本热水器应装在坚固的墙壁上，墙体强度能承受热水器注满水后的总重量的4倍，并不发生变形和裂纹。
如不能够承受则需要安装专用支架或采取特殊加强措施。
（3）根据安装尺寸用冲击钻在坚固的墙壁上水平方向钻2个孔，孔深100mm，孔距为2个挂架之间的距离。
（4）把膨胀螺栓插入孔中，旋紧弯钩，并使钩向上。
（5）将热水器上方的挂架，对准膨胀螺栓弯钩挂牢。
