副井井筒壁后注浆堵水施工方案
井筒壁后注浆和工作面探水、预注浆施工方案和技术措施
××井筒壁后注浆和工作面探水、预注浆施工方案和技术措施第一章工程概况××设计净径4m，C20素砼支护，支护厚度分别为红土层650mm、流砂层500mm、基岩段400mm，井口设计标高为+41.5m，设计井筒深度为508m，目前井筒已穿过红土层、流砂层施工至长兴灰岩段-4.15m 标高处。
第二章地质及水文概况××在流砂层施工阶段，先后多次发生涌泥砂，涌水现象，尤其在2005年12月18日，19日，20日相继发生大量涌出，经我方采取积极措施成功封堵，并已预留集中排水管（兼做注浆管）。
12月30日19时，在工作面进行凿眼时，炮眼发生喷泥水现象，三小时后水质变清。
我方于12月31日9时至10时进行涌水量测定，井筒总涌水量为：58.6M3/小时，水源不清。
第三章方案选择根据施工揭露的水文地质情况结合现有设备，为了保证井筒工程质量和服务年限、杜绝水患、创造施工有利条件，加快施工进度。
我方拟定对××表土段进行壁后注浆，长兴灰岩段进行工作面探水和工作面预注浆。
注浆施工分三个阶段：第一阶段对表土段进行壁后注浆；第二阶段进行工作面探水钻深50m；第三阶段进行工作面预注浆。
注浆后掘砌45m，再进行另一循环壁后注浆，工作面探水和工作面预注浆。
第四章壁后注浆一、施工顺序及范围从－0.15m标高开始一圈一圈结上,打一孔注一孔。
本段注浆范围为－0.15m～＋37.3m。
段高37.45m（未包括-2.55m~-0.15m 段2.4m），该段在打止浆垫待凝时施工。
二、布孔钻孔采用7655凿岩机，Φ40mm合金钻头钻孔，孔的间排距为600×600，孔深1.6m，孔径Φ42mm。
三、埋设孔口管先加工孔口管，孔口管采用Φ42mm×4mm无缝钢管，每根长1.6 m,其中外露1吋丝口长50mm,鱼鳞扣段长1.55m。
孔钻好后，将孔口管用麻丝缠紧，边缠边打入孔中。
新一西副井壁后注浆措施(改2)要点
新集一矿西副井井壁注浆堵水施工安全技术措施一、西副井井筒概况：新集一矿西副井井筒支护形式主要为钢筋砼结构，井筒净直径为7.2m，井深768.684m，冻结深度300m，冻结段主要采用内外壁双层钢筋砼支护，基岩段采用单层井壁钢筋砼支护。
经现场观察井筒有多处出水点，出水部位主要集中在-220.5～-450m及-550m～-650m段（主要分布在6煤顶板及9煤顶板处）。
为保证井筒使用年限及质量，同时对夹片断层段井筒进行加固（夹片断层位于累深542m～564m位置），现需对基岩段进行壁后注浆。
现根据井壁实际情况及注浆堵水施工安全，特编制本措施。
二、井壁注浆方案及顺序：（一）、注浆方案：整体采取先上行式对壁后明显出水点浅孔注浆堵水，再采取下行式对散水浅孔注浆堵水及壁后深孔注浆加固井壁的方法。
（二）、注浆顺序：自下向上起吊盘找明显出水点（尤其是在6煤顶板、9煤顶板及导水管位置，重点注浆堵水,注浆孔按间距×排距×孔深=2.8m×3m×1.2m进行交错布置）浅孔注浆，直至壁座位置。
（三）、复合井壁注浆从累深235m开始布设注浆孔。
布孔数量根据现场情况对出水点进行布孔注浆，孔深穿透夹层，进入外壁深度不得大于50mm。
但是实际施工操作过程中还需根据现场情况确定注浆孔口的布置。
（四）、明显出水点注浆堵水结束后，再将吊盘从壁座位置向下开始落吊盘，在出现散水位置进行逐排浅孔注浆（按间距×排距×孔深=2.8m×3m×1.2m布置）直至迎头，但在吊盘落至片麻岩下交接面累深444m至F夹片断层下累深580m位置时，进行深孔注浆加固。
（五）、注浆重点位置：1、浅孔注浆堵水重点位置：-220.5～-450m段及-538.57m～-650m段集中出水位置进行注浆。
2、深孔注浆加固位置：-417.5～--553.5m进行深孔注浆加固。
三、注浆工艺流程图四、注浆技术质量要求1、注浆压力选择：注浆采用钻孔破壁注浆，浅孔壁厚注浆压力宜比静水压力大0.5 Mpa ～1.5Mpa，考虑到岩层裂隙发育程度及井壁抗压强度，本次浅孔注浆压力正常选择范围为1～5Mpa，深孔注浆压力选择范围为3～9Mpa，注浆终压采取循序渐进增压的方法，以不破坏井壁为原则，由施工人员现场掌握。
新义煤矿主井壁后注浆堵水措施
新义煤矿副井壁后注浆堵水措施一、概况新义煤矿副井井筒设计净直径6m,井深704m（含井底水窝），设计混凝土壁厚：0～61.8m段，500mm、61.8～480m 段，450mm、480～704m段，600mm。
在施工过程中，共注浆9次，整个井壁都存在不同程度滴淋水现象，出水量较大较集中部位在平顶山砂岩含水层段、井筒穿越断层段及因注浆造成的井壁破坏段。
出水表现形式为砂眼渗水、井壁接茬处漏水、井壁裂缝处漏水、锚杆眼出水。
井筒涌水量随井筒深度增加而增大。
注浆前，井筒实测总涌水量60m3／h，井筒内积水已通过井底泄水孔排至主井底临时水仓，井筒已与副井马头门上方通过直径1ｍ左右的贯通孔连通，从而实现了通风通路。
二、施工方案采用水泥-水玻璃双液注浆。
对平顶山砂岩含水层（160～197m段）采用均匀布孔、深孔诱导、复合注浆方式对壁后和含水层进行帷封堵水；对井筒穿越断层段先锚固后注双液浆封水。
除上述两种情况外，其余漏水井壁均采用中深孔，注双液浆直接堵漏。
平顶山砂岩含水层段，视情况可采用单、双液注浆相结合的方式进行。
三、施工方法1施工准备1）、吊盘制作：由于注浆前平煤一处施工吊盘已拆除，需另加工一吊盘（三层盘，此盘兼安装用盘）并安装到位，然后才能进行相关的注浆工作。
2）、注浆管制作：用切割机切割好1吋无缝钢管（壁厚3mm）1.5m长20根, 1m长30根,每根一端丝扣80 mm长，丝扣规格与1吋阀门相符，在有丝扣一端距丝扣150～200 mm平行焊接两根Ø20×200 mm钢筋（钢筋位于管子两侧且与管子垂直）。
注浆材料购置:采购新鲜水玻璃（51.5Be°，M=2.8～3.2）及新鲜水泥(42.5级普通硅酸盐水泥)。
2、施工顺序：下行式，即从井筒淋水段最上端开始向下逐一打眼逐一注浆，直至全部涌、淋水段堵住。
3、施工过程1）注浆孔施工在注浆前将吊盘停在出水点下1～1.5 m处，用YTP—28风动凿岩机在各出水点下0.5～1 m，垂直于井壁打注浆孔，钻杆使用Ø26×1500 mm六棱中空钻杆，钻头采用Ø42 mm “一”字形钻头。

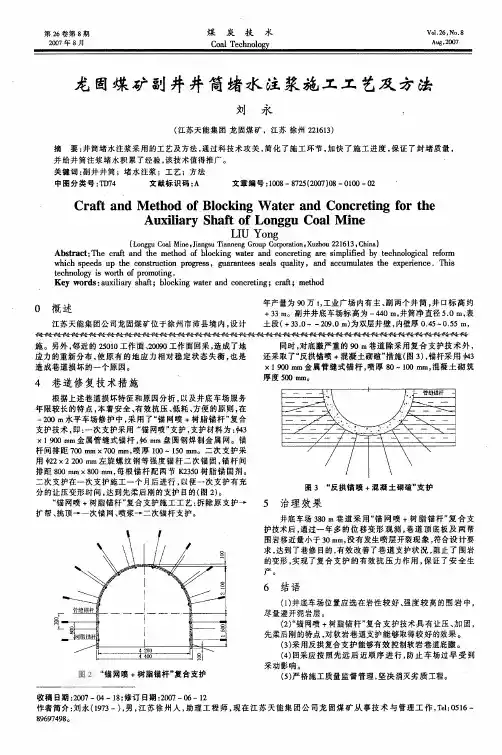

龙固煤矿副井井筒堵水注浆施工工艺及方法
采动影响。 （ 严格施工质量监督管理， ） ５ 坚决消灭劣质工程。
收稿日 ２ ７ 以一 ； 期： 一 １ 修订日 ２ ７ ０ 一 ） Ｘ （ ８ 期： 一 １ ） Ｘ （ ６ ２ 作者简介： 刘永（ ３ ）男， １ 一 ， 江苏徐州人， ７ ９ 助理工程师， 现在江苏天能集团公司龙固煤矿从事技术与管理工作，ｅ ０１ 一 Ｔ ：５６ ｌ
产。
６ 结语
（ 并底车场位置应选在岩性较好、 ） １ 强度较高的围岩中，
尽量避开泥岩层。 （“ 十 ） ２ 锚网喷 树脂锚杆” 复合支护技术具 有让压、 固， 加
先柔后刚的特点， 对软岩巷道支护能够取得较好的 效果。 （） ３采用反拱复合支护能够有效 控制软岩巷道底墩 。 （ 回采应按照先远后近顺序进行， 车场过早 受到 ） ４ 防止
８６ ４ ８ ９９ ９ ０ ７
第８ 期
刘
永： 龙固煤矿副井井筒堵水注装施工工艺及方法
·０ · １１
外壁厚 ０４ｍ ． 。基岩段 （ ２ ． 一 ０ Ｏｍ以下） ９ 为单层井壁， 壁厚 ０４ ０ｓｍ 表土段采用冻结施工。现井筒涌水量约 １ 耐／ ．一 ． ， ４ ｈ主要出水点集中在井筒深 ２ 一 ６ ｍ之间， ， ０ ０ ６ ４ 井筒内设有梯 子间， 三趟排水管及动力电缆 ， 一对提升罐笼。井筒内的淋 水已影响到副井井筒内的安全使用， 为此矿决定对副井井筒 内的集中出水点进行注浆封堵。
扩帮 、 挑顶￣一次锚 网、 喷浆￣二次锚杆支护。
反拱锚 喷 十混凝 土砌暄 图３ “
５ 治理效果
井底车场 ８ ３０ｍ巷道采用“ 网喷 十 锚 树脂锚杆” 复合支
护技术后， 通过一年多的位移变形观测， 巷道顶底板及两帮 围岩移近量小于３ ｍ ， ０ ｍ 没有发生喷层开裂现象 ， 符合设计要 求， 达到了巷修目的， 有效改善了巷道支护状况 ， 阻止了围岩 的变形 ， 实现了复合支护的有效抗压力作用 ， 保证了安 全生
副井井筒壁后注浆施工方案
副井井筒壁后注浆施工方案背景介绍现代化的井下采矿作业，离不开严密的采掘工程安全保障体系。
在煤矿井下，副井井筒起着至关重要的通风、排液和避灾作用。
为保障井下采掘的安全与高效，煤矿企业决定对副井井筒进行二次支护，其中，井筒壁的后注浆加固作为关键一环，施工质量和安全性直接影响其后续支护效果。
项目描述本项目为副井井筒壁后注浆施工方案的制定，其目的在于确保施工过程的顺利进行和浆液的质量稳定。
具体的施工流程和方法如下：1、准备工作（1）确定施工方案和施工计划，明确施工流程和注意事项。
（2）选定专业化施工团队，并进行专业指导和安全教育。
（3）组织人员集中力量清理现场，检查施工设备、材料和药剂等质量情况，确保施工材料符合相关标准。
（4）确定注浆孔位置、孔径、孔距、钻孔深度和倾角等。
2、根据设计要求进行钻孔（1）钻孔前清理孔口附近的杂物后，进行钻孔设备和工具安装。
（2）根据设计要求进行钻孔，控制好孔径、孔距、钻孔深度和倾角等。
（3）完成钻孔后，将钻孔壁清洁干净，方便后续浆液灌注。
3、注浆（1）根据设计方案、工程状况和孔径孔距等因素，选用合适的浆液配比、浆液类型和注浆方式。
（2）注浆过程中，应注意注浆压力和流量的控制，确保注浆效果良好。
（3）按照注浆孔定点灌注，注浆开始后，对注浆压力进行实时监控，防止注浆过程中出现故障。
4、验收和保养（1）注浆完成后，对注浆孔进行堵封处理，隔离化学药剂和井巷空气交流。
（2）对注浆孔周围进行保养和加固，以保证注浆效果稳定和持久。
（3）进行验收，确认注浆效果符合设计要求。
如出现问题或不足之处，及时进行修改和补救。
安全措施（1）施工前，必须进行安全教育和培训，所有参与施工的人员必须具备必要的技能和经验，严格遵守安全操作规程。
（2）根据工程要求，严格进行用药、锚固和骨料等材料质量检查，杜绝使用劣质材料。
（3）在施工过程中，严格遵守重点安全措施，如钻孔、注浆中必须佩戴防护设备和使用专业工具。
九台营城矿业分公司主副井井筒注浆堵水方案
由于井筒 施 工采用 短段 掘砌 方 法 ， 壁 接茬 多 ， 井 接 茬 处 的混凝 土井 壁存 在缝 隙 ，上 部含 水层 的水顺 着壁 后从 接茬 处渗 出 ， 现场 考察 井壁 有 ３ 渗 漏水 ５处 点 。 筒涌 水量 的增 加不 但增 加排 水 费用 ， 井 而且 恶化 作业 环境 ，腐 蚀井 筒装 备 ，降低井 筒装 备 的使 用 寿 命 。 此 ， 公 司与煤 炭科 学 研究 总 院沈 阳煤 炭科学 为 该 研究 所 就井筒 注 浆堵 水事 宜进 行合 作研 究 。
水 泥浆 的水灰 比为 ０ ７： ～１： ，吃 浆 量大 时 ． １ １ 适 当加 大 浓 度 。双 液 浆 的水 玻 璃 加 水 稀 释 到 ２ ５～ ３ 。 ｅ， 泥浆 和水 玻璃 浆 液 的体 积 比分 别为 ３： 、 ０ Ｂ 水 １ ２： 、 ： 三 种 。开始 注浆 时 ， １ｌ １ 先注稀 浆 ， 并且 要 控制
２１ ０ ２年第 ３期
Ｎｏ ．３ ２ ２ ０１
煤
炭
科
技
８ ３
ＣＯＡＬ ＣＩ Ｓ ＥＮＣＥ ＆ ＴＥＣＨＮＯＬ ＯＧＹ ＭＡＧＡＺＩ ＮＥ
文章 编 号 ： ０ ８ ３ ３ （ ０ ２）３ ０ ８ — ２ １０ — ７ １ ２ １ ０ — ０ ３ ０
九 台营城矿 业 分公 司 主副井井 筒
注浆段 ，依据出水点情况每个注浆小段的段 高不超
过 １ ０ｍ。 ２ １ 注浆材料 ．
２ １ １ 注浆材 料 ．．
根据 主井 围岩含 水层 及井 筒渗 漏水 情 况 ，采 用
一
般 的注浆 材料 难 以达到 良好 的注 浆效 果 。 因此 ， 除
采用 水 泥 单 液浆 ， 泥 一 水 水玻 璃 双 液 浆 外 ， 必 须采 还 用化 学类 浆 液 。 在水 泥浆 及水 泥一 水玻 璃 双液 浆封 水
壁后、壁内注浆施工技术安全措施
梁宝寺矿井副井井筒壁后、夹层注浆施工技术安全措施项目经理：措施编制：白易编制单位：中煤五公司三处第五项目部编制时间：二00三年九月二十九日梁宝寺矿井副井井筒壁后、夹层注浆施工技术安全措施一、工程概况：梁宝寺矿井副井井筒井筒净直径Φ6.5m，净断面：33.18m2，井口设计标高+40.5m，井筒全深776m，冻结段深度453m；基岩段深度323m，其中井底水窝部分27.5m，冻结段井壁结构为双层、三层钢筋混凝土结构，冻结段内壁厚度：700mm、1000mm、1300mm，外壁厚度：650mm、900mm、1300mm；混凝土强度等级：C30、C40、C50、C55。
基岩段井壁结构为素混凝土结构，井壁厚度500mm，混凝土强度等级C30，基岩段施工中掺加PNC-7防水剂。
井筒冻结段于2003年2月14日施工结束，2月18日转入付井井筒基岩段掘砌施工。
2003年9月2日井筒掘砌到776m，付井矿建一期工程全部结束，冻结站于2003年2月8日停机，到目前为止有近7个月时间，冻结段完全解冻，从井壁观察来看，冻结表土段基本无水，井筒淋水主要分布在冻结基岩段和普通基岩段，为此，冻结段采用壁内注浆方式以充填夹层为主，并封堵部分淋水基岩段，采用壁后注浆方式封堵井筒大部分淋水，注浆结束标准井筒总漏水量小于6m3/h，井壁不得有0.5m3/h以上的集中漏水孔，达到井筒竣工移交要求。
为保证副井井筒注浆堵水工作顺利进行，特编制本措施，以便指导施工。
二、井筒地质及水文地质概况：1、井筒地质概况由于表土段采用壁内注浆，第四系、第三系地层在此不再赘述。
根据井筒揭露的岩性资料：二迭系、上石盒子组（P2SS）深度：372.6～643.95m，厚271.35m。
上部为一层较厚的细粒及中、粗粒砂岩，夹薄层紫斑状泥岩，风化、裂隙发育。
中部以紫斑泥岩为主，次为灰绿色粉砂岩及砂岩；下部为灰色，局部为紫斑杂色泥岩及灰白色砂岩、粉砂岩交替互层。
井壁注浆施工组织措施
济源煤业九煤矿井筒壁后注浆施工组织设计郑州煤炭工业（集团）工程有限公司二00六年八月二十日编写：审核：批准：济源煤业九煤矿井筒壁后注浆施工组织设计一、工程概况济源煤业九煤矿主井为箕斗提升井筒，兼作回风井。
主井井筒净直径 4.5米，井深301米，采用现浇素混凝土支护，井壁厚度0.35米，设计混凝土强度为C30。
标高+207ｍ～+177ｍ涌水27.8ｍ³/h。
副井井筒净直径 5.0米，井深301米，采用现浇素混凝土，井壁厚度0.35米。
副井在+190m～+166m米段涌水量为23.55m3/h；岩层为砂岩含粘土胶结。
二、注浆施工方案依据现场实际情况及矿方的同意进行壁后注浆施工，该段进行注浆充填井壁后身封堵井壁出水，使井壁和周围围岩紧密结合，确保井筒支护质量。
（一）壁后注浆设备及布置注浆采用ＲＧ-60/40型双液调速调压注浆泵，造孔选用Y T-28型气腿式凿岩机。
设备固定在井口，吊盘作为钻孔工作盘。
地面布置水泥浆搅拌机，通过管路运至井下。
（二）注浆孔布置与注浆参数(1)用风钻打Φ42m m孔、梅花型布置孔位。
见图图1 注浆方案--钻孔布置示意图1--井壁 2--钻孔(2)根据现场实际条件，钻孔施工与注浆施工均采用分段上行作业方式，作业段高根据不同区段确定。
(3)注浆封堵完后，对井壁个别漏水点采用重新造孔顶水注浆的方法进行处理。
（三）注浆材料及配比充填加固注浆材料采用水泥单液浆为主，局部跑浆严重部位可用水泥-水玻璃双液浆。
水泥采用425号新鲜普通硅酸盐水泥；水玻璃模数 2.4～3.1浓度35～45B e′。
水泥-水玻璃双液浆配比如下：表1：水泥-水玻璃双液浆配比在注浆时，要严格保证注浆要求的水泥种类、牌号及水玻璃的质量、按配比进行浆液配制，并经常用比重计测量水泥浆的比重。
用玻美计测量水玻璃的浓度，依据壁后进浆情况及时调整浆液浓度和凝胶时间，以确保注浆的质量。
（四）注浆压力确定目前确定壁后注浆终压压力主要是考虑井壁抗压强度，并结合注浆经验，以不破坏井壁稳定型为原则。
副立井壁注浆施工和井壁修复工程设计和安全技术措施
副立井壁注浆施工和井壁修复工程设计和安全技术措施副立井壁注浆施工和井壁修复工程设计和安全技术措施根据8月27日会议精神和尧头斜井技改项目部文件要求编制设计的安全技术措施。
第一节、副立井壁注浆施工和修复工程的必要性、具体要求根据副井筒涌水分布图，井深-136—276m有138m井壁出现淋帮水，这其中涌水较大的有48m，井筒壁的两模之间搭接不紧密造成井壁不平整，井壁每模的局部有麻面需要处理。
为了保证井壁井筒质量，通过井壁注浆和修复达到以下要求：1、井筒的淋帮水降低到1—1.5m³/h。
2、井壁模间（接茬间）有缝隙水进行封堵后填平整。
3、对模间无水缝隙填平，麻面摸平，达到井壁面平整。
4、对淋水涌出量大的壁段要彻底处理。
5、对于井壁有淋水0.4m³/h以上的出水点位置在正北、正东西的位置用6分钢管打入出水孔里，露出部分8—10分按有球阀套上1寸的塑料管将水引出，有球阀可以将水关住。
第二节、施工前的准备工作1、施工队伍由吴正查经理指定并实施，由王建军队承担。
2、检修和购置按尧头斜井技改项目部的要求购置注浆压力大于15MPa 以上的注浆机，根据计算购置注浆设备压力最大压力为2MPa，注双液浆的注浆设备如2JGZ-60/210型注浆泵。
对原有的HYB型双液注浆泵，2TGZ-90/140型双液调速高压注浆泵，检修后要求能够注双液浆和压力表能够显压力数字。
3、准备好所需用材料⑴、制作注浆管用1寸的钢管作注浆管，在管壁上打若干孔，一端有丝扣，长度1.0m—1.2m。
用1寸或6分钢管作注浆管，在管壁上打孔，一端有丝扣，长度0.5m—0.6m。
⑵、购买中性水玻璃20桶（4T）。
⑶、购买长2.6m，厚度2—3公分木板16块。
用捧吊盘上的缺口，保护工作人员的安全。
⑷、准备麻丝，木条。
⑸、备足够数量的42.5水泥。
第三节、井壁注浆堵水和修复的施工2013年8月28日，副井筒掘进深度约为-328m，根据井筒涌水情况分布图掌握的资料：井筒-136m—276m井深段的井壁，经过了9次井壁注浆和工作面与井壁同时注浆这9次中，注浆成功的，注浆一般的，注浆失败的都有，-136——276m之间140m，是这次注浆堵水的主要井壁段。
矿建工程中副井井筒钻探注浆防治水
孔 深 、本班 进尺 、 交班 孔深 ，钻 孔 出水后 应测 量 水压 、
水量 。
４ 注浆过程中的注意事项
钻孔结束后 应立 即进行 冲洗钻孔 ，而后提 出钻杆 ，测
量水 量 、水压 准 备注 浆 。连接 注浆 管 路 、吸清 水注 入 管
内，检查有 无漏水现象 ，如漏 水立 即处理 。注 浆前应对注 浆 孔进 行压水试 验２ ０ ｍ ｉ ｎ ，测定注 浆孔最 大吸水量 及每米 吸水率 以便初 步确 定浆液浓 度和 浆液注入 量 。 （ １ ）开泵 前 ，放浆 阀门处于打开状态 ，开泵后打开孔 口阀 门，关 闭 放浆 阀门，开始注浆 。 （ ２ ）每次注浆 开始 时，吸浆 笼头先
骤如下 ： （ １ ）将井 底工作面浮矸 、杂物等清理干净 ，施 工 石子滤水层０ ． ５ ｍ 厚 。安放滤水桶 ，预埋孔 口管 （ ８ 根 ），施
反复进 行此项工序直 至矸石段 、破碎 岩石段注实 、封 严 。
在 钻 进 的 全 过 程 中 ， 做 好 打 钻 记 录 ， 记 录 内容 有 ： 接 班
３ ． ３ 马 头 门预 注浆
为保 证马头 门安全施 工 ，对 马头 门进行 预注浆 。马头
门钻注 深度 １ ５ ｍ 。 马 头 门预 注 浆 顺 序 ：钻 ① １ ３ ３ ｍ ｍ 钻 孔 一
下 １ ０ ８ ｍ ｍ ￣ ［ ， 口管 一注浆 加 固孔 口管 一钻注 一检 查注浆 效 果一验收 一注浆 结束。具体实步骤如下 ： （ １ ）按设计眼
副井壁后深孔注浆措施解读
红一煤矿副井井筒基岩段壁后深孔及壁间夹层注浆施工、安全、技术措施一、工程概况中电投宁夏青铜峡能源铝业集团有限公司红一煤矿建设规模 2.4Mt/a,副井井口设计标高为+1203.8m,井筒净直径为8.0m,井筒实际深度为477.765m,穿过第四系及古近系深度361.2m,井筒采用冻结法施工,冻结深度为432m。
根据井筒检查孔报告分析,井筒基岩段揭露地层岩性主要为砂质泥岩和粉砂岩,岩体裂隙发育,含水丰富。
对于基岩段的冻结孔,在冻结壁解冻后,冻结孔的管壁环形空间将形成上下串通的导水通道,副井外排冻结孔孔底离管子道顶板仅2.4m,这样承压水将通过导水通道渗、涌入井筒,进而影响井筒正常提升,甚至造成淹井。
因此,应及时对基岩段岩体进行壁后注浆封水加固,以解决导水通道将来可能带来的不利局面。
为此,对副井壁后深孔注浆封水和壁间夹层注浆封水方案设计编写此措施。
二、工程地质及水文条件1、工程地质条件根据井筒检查孔资料和基岩段施工实际揭露岩性分析,揭露地层属于石炭系土坡组(Ct,岩性主要以泥岩、砂质泥岩和粉砂岩为主,下部以灰黑、黑色泥岩为主,揭露段岩性完整性较差,岩体较破碎,裂隙发育。
各种岩性的岩石抗外力和抗变形能力一般,易坍塌,遇水易软化,为不稳定~弱稳定性岩体,工程地质性质较差。
裂隙可能连通上下含水层,形成上下含水层的通道,富水性强、导水性好。
2、水文条件红一矿井田内无常年性地表水体,分析认为地表水对井筒的充水影响不大。
古近系含水层、石炭系土坡组砂岩含水层对井筒充水影响较大。
冻结壁解冻后,冻结孔、管环形间隙导水以及基岩段井筒的威胁主要来自古近系及基岩风化带孔隙裂隙含水层和石炭系土坡组砂岩裂隙孔隙含水层。
通过井筒检查孔和施工资料分析,冻结壁解冻后,冻结孔、管环形间隙导水以及基岩段井筒和马头门渗、漏水的威胁主要来自古近系及基岩风化带孔隙裂隙含水层和石炭系土坡组砂岩裂隙孔隙含水层,古近系及基岩风化带孔隙裂隙含水层为中等富水性,石炭系土坡组砂岩裂隙孔隙含水层为弱富水性。
赵庄矿二号井副立井井筒壁后注浆堵水技术
间夹薄层 泥 岩 。垂直 裂 隙极 为发 育 ， 隙度 小 ， 裂 且连
通 性不 均匀 ； 际最 大涌水 量 达 １ ０ｍ ／ 。 实 ０ ｈ
岩含 水 层段 ）在 该 处 布孔 以 预 防为 主 ， 防 止 在 以 ： 为 后 的建 井或 生 产过 程 中该段 与强 含水 层段 形 成水力
Байду номын сангаас
水层进行 注浆 处 理 ， 别 是 ：２ ９～ ３ ２ｍ 段 高 分 ６． ７． １． １５～１０ ｍ 段 高 １ ２ １～２ ６ｍ 段 高 ０ ３ｍ、６ ８ ５ ｍ、１ ２
１ ２９～ ５ 段 高 ８ｍ、８ ２ ３ｍ 段 高 ９ｎ、 ５ｍ、４ ２７ｍ ２４～ ９ － ｉ ３７～ １ ０ ３４ｍ段高 ７ｍ、４ ３ ３ｍ 段 高 ４ｍ、５ ３９～ ５ ３ ８～ ３７ｍ 段高 ９ｍ、７ ６ ３８～３２ｍ 段 高 ５ｍ、８ ８ ３３～３２ｍ ９ 段 高 ９ｍ。其 次 对 弱 含 水 层 段 和 隔 水 层 段 进 行 注 浆 ， 到整 体注 浆堵 水效 果 。 达
治理。
淋涌水实际情 况及井筒施工 中注浆堵水 的经验教 训 ， 定本 次壁 后 注浆 表 土段 为浅 孔 、 岩段 为深 孔 确 基 的布 孔方 法 ， 自上 而下 依 次 注 浆 的方 式 。注 浆 孔 按 “ 梅花 ” 布孔 。采 用 脲醛 浆 液 进 行壁 后 注 浆 堵水 ， 形
联 系 为 目的 。
孔、 基岩段为深孔 的布孔方法 ， 取得 了 良好 的效果 ， 决了砂岩段涌水治 理难题 ， 主立井井筒 壁后注 浆施 解 为
工积 累了经验。
关键词 ： 副立 井井筒； 壁后注 浆； 脲醛浆液 ； 砂岩 中图分 类号 ：Ｄ ６ ． Ｔ ２５４ 文献标识 码 ： Ｂ 文章 编号 ：０ ５ ２ ９ （ ０ ８ １ — ０ ７ ０ １０ — ７ ８ ２ ０ ） １ ０ ６ － ２
副井井筒壁后注浆堵水施工方案
XX煤矿副井井筒治水方案一、工程概况XX煤业有限公司XX煤矿副井井筒断面净直径5000 mm, 副井井口标高：ｍ，副井井底标高：ｍ，井深，装备一对1t矿车双层双车钢罐道4绳罐笼(一宽一窄), 担负全矿井提人、矸石、设备及升降材料等任务，宽罐除满足上述提升任务外,还可以满足整体升降大型设备等任务。
由于该井筒井壁渗漏水较大，极大的影响了矿井副井提升，为矿井带来一定的安全隐患。
经有关领导研究决定，对该井筒进行治水施工，改善生产作业环境。
二、井壁漏水情况经过对全井筒渗漏水情况现场检查，无发现明显集中出水点，均为井壁渗水。
总计井壁渗漏水段高104m，漏水量约14 m3/h。
其详细情况如下：井筒深45m～52m（段高7m），围岩为第四系细砂含水层，渗水量约2m3/h；井筒深约95--98m （段高3m），围岩为第三系细砂含水层，渗水量约2m3/h；井筒深120m～166m（段高46m），围岩为第三系细砂、泥砾岩含水层，渗水量约1m3/h；井筒深214m～229m（段高15m），围岩为二叠系下石盒子组中粒砂岩含水层，渗水量约3m3/h；井筒深341m～358m（段高17m），围岩为二叠系下石盒子组中粒石英砂岩含水层，渗水量约3m3/h；井筒深420m～436m（段高16m），围岩为二叠系下石盒子组细粒砂岩含水层，渗水量约3m3/h；三、井壁结构简介副井井筒断面净直径D5000 mm，深度，其中冻结段，基岩段。
冻结段外壁厚度400mm，内壁厚度400mm，壁后敷设25mm厚聚苯乙烯泡沫板1～3层，夹层敷设2层1mm厚聚氯乙烯塑料板。
井筒深m～，锚网喷+钢筋砼支护，锚网喷厚度75mm，喷射砼标号C20，钢筋砼井壁壁厚800mm，砼标号C50。
井筒深m～267m段为锚网喷+钢筋砼支护，锚网喷厚度80mm，钢筋砼壁厚400mm。
井筒深267～313m、358～390m、410～421m、431～457m段为锚网喷+钢筋砼支护，砼壁厚350mm。
壁后、壁间注浆施工
襄城县万益煤业主副井基岩段壁后注浆施工安全技术措施一、工程概况：襄城县万益煤业主、副井井筒于2007年10月开始施工目前己分别至84m.、76 m，由于上部井壁出水点较多。
预计每小时涌水量20m3左右，为了便于施工、保证井筒施工质量、按照矿方要求，我部尽快安排基岩段井壁壁后注浆。
二、地质及水文情况地层为第四系冲积层表土段，厚度约16m，平顶山砂岩段厚约110m。
己施工60余米、平顶山砂岩段富含裂隙水、经过观察与地表水有水力联系、水压约为0.5MPa详见主、副井地层岩性表。
2、水文地质条件表土段主要有第四系上部地表渗透水，风化基岩段含水层属岩层裂隙含水层。
平顶山砂岩段裂隙含水层。
三、注浆施工方案鉴于目前井筒基岩段涌水量较大，结合井筒施工吊盘位置等因素，综合考虑确定从下往上先处理井壁接茬、再注浆封堵基岩段井壁集中出水点，封住基岩段井壁漏水，以减少井筒涌水量，然后由下往上分段进行注浆工作。
在注浆工作中，合理分解注浆段高及注浆施工顺序，是能否达到有效治水的关键，段高暂3m、孔深400mm至600mm四、注浆材料的选择先用水泥单液浆封堵含水层，后用水泥-水玻璃双液浆封孔以加强封水效果。
水玻璃模数宜为2.4～2.8，浓度为35～40波美度；用32.5级普通硅酸盐水泥拌制水泥浆液。
五、注浆参数设计1、注浆压力按规范要求，壁后注浆压力宜比静水压力大0.5～1.5MPa,一般控制在1.0～1.5 Mpa；风化基岩段及基岩段壁后注浆压力为静水压力的1.5倍左右。
2、注浆量设计注浆量可参照公式Q =α v n 估算α –浆液损失系数，一般取1.1～1.5v –需固充填的体积，m3n –孔隙率，对于砂层取26～40%；对于空洞按全部充填，n = 1Q =α v n考虑砂岩段裂隙较大分别为：α = 1.2，n = 0.3，注浆量计算如下：主井Q主= (2.62-2.32)3.14×0.3×74×1.2=123m3副井Q副=(32-2.72)3.14×0.3×66×1.2=127m23、注浆段高确定依据含水层赋存情况确定注浆段高如下：1）风化基岩壁座层（20～10m ）第一注浆段层厚10m，以砂岩裂隙含水为主的赋水组2）平顶山砂岩段20～80m基岩含水层该层位以平顶砂岩为主，裂隙含水，属强含水组。
新庄矿副井井圈加固与壁后注浆堵水施工技术
主要原 因是 竖 向附 加力 的作 用 ， 而竖 向附 加 力 的产
生 主 要 是 由 于 表 土 底 部 含 水 层 因 采 矿 疏 排 水 ， 起 引
然开 卸压 槽法 的直 接成 本较 低 ， 必 须在 井 内施工 ， 但
破 壁 注 浆 施 工 占用 井 筒 时 间 长 （ 防 止 注 浆 对 井 壁 应
壁破 裂综 合治 理技 术包 括 ： 地 面注浆 加 固地层 法 ； ① ② 开 卸压 槽法 ； ③井 圈加 固与 壁 后 注 浆 及 开卸 压 槽 法 ； 井 圈加 固与壁 后注 浆 。 ④
方 案 １ 通 过 充 填 孔 隙 、 压 加 固 井 筒 周 围 的 。 挤
工， 井壁 结构 为双 层 钢 筋 混凝 土 复 合 井 壁 ， 外 层 内、 井 壁厚 度 在 表 土 与 基 岩 交 界 面 附 近 分 别 为 ０ ５ ． ９， ０ ７ ． ８ｍ。副 井 内布置 １对双 层罐 笼 ； 钢罐 道 ， 方 罐道
方案 ２ 。开卸 压槽 方法 的应 用 有 其 水 文 地质 和
工 程 地 质 ２方 面 条 件 的 限 制 。 当 下 部 含 水 层 水 压 较 大 时 ， 卸 压 槽 前 必 须 进 行 破 壁 注 浆 ， 防 造 成 突 水 开 慎 事 故 。该 法 需 时 常 切 割 罐 道 以适 应 井 壁 的 下 沉 。 虽
河南神 火煤 电公 司新 庄 煤 矿设 计 生 产 能力 １０ ８
万 ｔａ 核 定 生 产 能 力 ２ ０万 ｔａ 矿 井 现 有 ３个 生 产 ／， ４ ／， 水 平 ， 用 多 水 平 上 下 山开 采 ， 庄 井 田位 于 黄 淮 平 采 新 原 ， 田地 形 平 坦 ， 四 系 冲 积 层 厚 度 在 １０ ｍ 左 井 第 ５ 右 ， 面 标 高 ＋３ 地 １ｍ。 新 庄煤 矿 副 井 于 １８ ９ ５年 １ ２月 开 工 ，９ ９年 ２ １８ 月 竣 工 ， 筒 全 深 ４ ７ｍ。 其 中 ： 土 段 １０ ０ｍ， 井 ３ 表 ４ ． 风 化 基 岩 段 １ ０ｍ。井 筒 净 直 径 ６ ０ ｍ， 用 冻 结 法 施 ． 采
副井井筒壁后注浆堵水施工方案
XX煤矿副井井筒治水方案一、工程概况XX煤业有限公司XX煤矿副井井筒断面净直径5000 mm, 副井井口标高：+193.7ｍ，副井井底标高：-310.0ｍ，井深503.7m，装备一对1t矿车双层双车钢罐道4绳罐笼(一宽一窄), 担负全矿井提人、矸石、设备及升降材料等任务，宽罐除满足上述提升任务外,还可以满足整体升降大型设备等任务。
由于该井筒井壁渗漏水较大，极大的影响了矿井副井提升，为矿井带来一定的安全隐患。
经有关领导研究决定，对该井筒进行治水施工，改善生产作业环境。
二、井壁漏水情况经过对全井筒渗漏水情况现场检查，无发现明显集中出水点，均为井壁渗水。
总计井壁渗漏水段高104m，漏水量约14 m3/h。
其详细情况如下：井筒深45m～52m（段高7m），围岩为第四系细砂含水层，渗水量约2m3/h；井筒深约95--98m （段高3m），围岩为第三系细砂含水层，渗水量约2m3/h；井筒深120m～166m（段高46m），围岩为第三系细砂、泥砾岩含水层，渗水量约1m3/h；井筒深214m～229m（段高15m），围岩为二叠系下石盒子组中粒砂岩含水层，渗水量约3m3/h；井筒深341m～358m（段高17m），围岩为二叠系下石盒子组中粒石英砂岩含水层，渗水量约3m3/h；井筒深420m～436m（段高16m），围岩为二叠系下石盒子组细粒砂岩含水层，渗水量约3m3/h；三、井壁结构简介副井井筒断面净直径D5000 mm，深度503.7m，其中冻结段237.2m，基岩段266.5m。
冻结段外壁厚度400mm，内壁厚度400mm，壁后敷设25mm厚聚苯乙烯泡沫板1～3层，夹层敷设2层1mm厚聚氯乙烯塑料板。
井筒深227.2m～237.2m为筒型壁座，锚网喷+钢筋砼支护，锚网喷厚度75mm，喷射砼标号C20，钢筋砼井壁壁厚800mm，砼标号C50。
井筒深237.2m～267m段为锚网喷+钢筋砼支护，锚网喷厚度80mm，钢筋砼壁厚400mm。
.3.6副井壁后注浆施措施
.3.6副井壁后注浆施措施施工技术安全规程（措施）报审表工程名称：甜水堡二矿副斜井注浆施工安全技术措施甜水堡二矿副斜井注浆施工安全技术项目经理：技术经理：安全经理：机电经理：生产经理：队长：技术员：编写：措施甜水工程项目部20XX年3月6日第一章概况一、工程情况我单位承建的甘肃万胜矿业有限公司甜水二矿副斜井井筒工程，目前副斜井流沙层已过，经过长时间观察，从井壁涌出的水有较强的腐蚀性，井筒表面的混凝土已经酥松并脱落，注浆要达到的目的：第一是将混凝土碹体周围的空洞充填密实，对井筒进行加固，第二是将含水层中的水堵住，不要让水从混凝土壁后流出。
二、地质和水文地质情况目前副斜井施工处于沙岩层，工作面有涌水。
三、施工方案将井筒内的导水管使用锚固剂或其它材料封闭，使井筒外侧形成一个密闭的空间，施工注浆孔，埋设注浆管，开始注浆，注浆从下往上逐次进行。
第二章注浆设计第一节布孔方式、段长1、注浆段长度：副井所有从井壁涌水的井筒。
2、布孔方式：在井筒墙部底板往上500mm处使用风钻打注浆眼，注浆眼深度为穿过混凝土壁厚超出100mm，在底板上打注浆孔一排，位置是从墙往井筒中心方向500mm，注浆孔排距都为1500mm。
附图：注浆布置图第二节注浆参数的选择注浆参数选择：通过对注浆终压、浆液消耗量等参数的计算，并结合以往施工经验合理确定各注浆参数。
各注浆参数如下：１、注浆压力：（1）注浆泵压：PH=2.5Hγ/10=2.5×20.6×1/100=0.515mpa式中PH---注浆泵的表压，MpaH----受注点至静水位的水柱高度，257.6×sin20-197.45sin20（静水位）=20.6mγ---水的相对密度，取1（2）注浆泵选用压力P=1.3PH=1.3×0.515=0.7mpa （3）注浆终压：P0=PH+HYc/100=0.515+20.6×1.5/100=0.83 式中PH---注浆泵上的表压。
