Allegro使用技巧总结

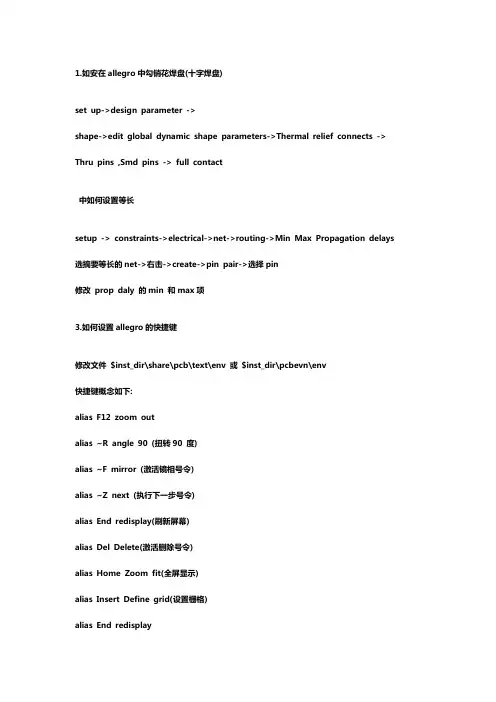

allegro利用汇总
1.如安在allegro中勾销花焊盘(十字焊盘)set up->design parameter ->shape->edit global dynamic shape parameters->Thermal relief connects -> Thru pins ,Smd pins -> full contact中如何设置等长setup -> constraints->electrical->net->routing->Min Max Propagation delays 选摘要等长的net->右击->create->pin pair->选择pin修改prop daly 的min 和max项3.如何设置allegro的快捷键修改文件$inst_dir\share\pcb\text\env 或$inst_dir\pcbevn\env快捷键概念如下:alias F12 zoom outalias ~R angle 90 (扭转90 度)alias ~F mirror (激活镜相号令)alias ~Z next (执行下一步号令)alias End redisplay(刷新屏幕)alias Del Delete(激活删除号令)alias Home Zoom fit(全屏显示)alias Insert Define grid(设置栅格)alias End redisplayalias Pgdown zoom outalias Pgup zoom inalias F12 custom smoothalias Pgup slidealias Pgdown donealias Home hellolightalias End dehellolightalias Insert add connectalias Del Delete4.如安在allegro中删除有过孔或布线的层时不阻碍其他层1.输出specctra的dsn文件allegro->file->export->router->>run2.产生session文件specctra(pcb router)->file->write->session->>ok 3.删除某一层中的布线和过孔delete(ctrl+D)->..4.删除allegro中的板层setup->cross section->鼠标右键->delete5.导入session文件allegro->file->import->router->>run也可先将通过该层的过孔先替换成顶层焊盘,删除该层以后再替换回来5.如安在Allegro中同时扭转多个零件>Move 在Options中Rotation的Point选User Pick2 再右键选Term Group 按住鼠标左键不放并拉1个框选中器件多余的可用Ctrl+鼠标左键点击去掉.3. 选好需整体扭转的器件后右键complete.4. 提示你Pick orgion 鼠标左键选扭转中心.5 下面右键选rotate 即可扭转了.透明度设置display->colour/visibility->display->OpenGL->Global transparency->transparent Drill hole size is equal or larger than smallest pad will be drilled away.提示Drill hole size is equal or larger than smallest pad will be drilled away.不用理会这一提示如何生成钻孔文件Manufacture -> NC -> Drill Customization->auto generate symbols Manufacture -> NC -> Drill LegendManufacture -> NC ->NC parameters->enhanced excellon format->close Manufacture -> NC -> NC Drill->auto tool select->optimize drill head travel如何正确导入钻带文件导进去后MACRO->PLAY->选择(CAM350--SCRIPTS)PADS_DRILL->选择钻带的REP文件还没测试过，rep文件从哪儿来的呢如何设置route keepin,package keepin>area->route keepin,package keepin ->画框->z-copy->options->package keepin,route keepin->offset->50->点击外框中如何禁止显示shape完全禁止的方式没找到setup->user preference editor->display->display_shapefill->输入1个较大的数shape在显示时就不是那么显眼了set-user preference editor-shape-no shape fill(v)12.如安在allegro设置自概念元件库途径在下面两个位置新增自概念元件的途径Setup->User Preferences Editor->Design_paths->padpathSetup->User Preferences Editor->Design_paths->psmpath1.在allegro中如何修改线宽在Allegro的Setup－>constraints里的set standard values中可概念每一层走线的宽度，比如，能够概念VCC和GND的线宽为10 Mil。
Allegro实用技巧
Allegro实用技巧1. 如何移动Drill Chart 的位置？生成过一次Drill Legend，Allegro会记住Drill Chart的位置，如果这个位置放错了，怎么去改变呢？Move--Group2. 怎么把一整块器件包括走线一起旋转？先move 圈所有你需要旋转的器件和走线，记得要选择这个然后左键提起器件和走线，右键选择 Rotate3. 怎样不显示部分DRC先Display - Waive DRCs- Blank 选中DRC，然后右键选择 Waive DRC4. allegro 打印成pdf 文字可查询allegro打印成PDF后，PDF文件里的文字既不能选中也不能查找，这是因为缺少相应字体的原因，你可以试着换成其他的字体，如下图所示5. allegro底层丝印pdf打印后如何镜像，plot setup选上mirror6. 点击菜单manufacture->drafting->fillet再分别点击角的两边就成原角注：必须要使用add line画边框。
7.allegro导出gerber文件使用CAM350查看drill层钻孔列表显示不全8. allegro导出gerber文件使用CAM350查看部分钻孔缺少焊盘setup->Areas->Photoplot Outline，将需要显示的页面都框进去9. allegro如何删除XNet？先在find里选择Comps然后选择Edit-->Properties，选择需要去掉Xnet属性的排阻或者电阻出现如下对话框选择Delete Signal_Model->Apply，Xnet属性即删除。
10.allegro如何设置一组线等长11. allegro中dynamic shape is still out of date or empty解决方法1、首先在Display下的Status下的Out of date shapes的前面的小黄色小方块点进去，能够看出问题所在的层以及坐标。
allegro使用技巧
为了便于大家察看pcb 版，我将Allegro 中遇到的一些细微的东西在此跟大家分享：1、焊盘空心、实心的显示经常每个人都有自己视觉的习惯，有些人习惯空心焊盘而有些人则习惯实心的，当面对的板子和你自己的习惯矛盾时，可以用以下的方法来改变：在菜单中选SetupÆDrawing Options….，会弹出一个对话框：在Display 下的Filled pad 前面打勾，显示的就是实心焊盘，反之就是空心的。
在16.3中则在display菜单下参数设置，display选项卡中2、Highlight这个如果没有设定好的话，当我们高亮一个网络或者零件的时候，显示为虚线条，这样当放大屏幕的时候很难看清点亮的东西。
没有设定好的话，当我们高亮一个网络或者零件的时候，显示为虚线条，这样当缩小屏幕的时候很难看清点亮的东西。
按照如下的方法可以加以设定：在菜单中选SetupÆUser Preferences…，点选Display，在右侧的Display_nohilitefont 前面打勾，则高亮的物体显示为实心颜色，否则为虚线。
这一点实际做一下对比就可以体会到。
3、显示平面层花盘这点跟第1 点类似，在图一中的Thermal pads 中打勾即可；另外要想显示钻孔，只需选中Display drill holes。
4、DRC 显示为填充以及改变大小显示填充：同样在图二的对话框中，选中右侧Display_drcfill 即显示填充的drc，否则为空心。
改变大小：在参数设置中显示的对话框中点开drc 则出现对话框：我们就可以更改drc 的大小，或者开、关drc。
5、改变光标的形状（大十字、小十字等）用惯PowerPCB 的人可能比较习惯光标是大十字，充满整个屏幕，可以作如下设定：在图二中，选中左侧Ui，在右侧Pcb_cursor 的下拉菜单中选不同的项，则可以实现不同的设定，其中Cross 是小光标，infinite 是大光标。
allegro使用汇总
allegro使用汇总1.如何在allegro中取消花焊盘(十字焊盘)set up->design parameter ->shape->edit global dynamic shape parameters->Thermal relief connects ->Thru pins ,Smd pins -> full contact2.allegro 中如何设置等长setup -> constraints->electrical->net->routing->Min Max Propagation delays选择要等长的net->右击->create->pin pair->选择pin修改prop daly 的min 和max项3.如何设置allegro的快捷键修改文件$inst_dir\share\pcb\text\env 或$inst_dir\pcbevn\env快捷键定义如下:alias F12 zoom outalias ~R angle 90 (旋转90 度)alias ~F mirror (激活镜相命令)alias ~Z next (执行下一步命令)alias End redisplay(刷新屏幕)alias Del Delete(激活删除命令)alias Home Zoom fit(全屏显示)alias Insert Define grid(设置栅格)alias End redisplayalias Pgdown zoom outalias Pgup zoom inalias F12 custom smoothalias Pgup slidealias Pgdown donealias Home hilightalias End dehilightalias Insert add connectalias Del Delete4.如何在allegro中删除有过孔或布线的层时不影响其他层1.输出specctra的dsn文件allegro->file->export->router->demo.dsn->run2.产生session文件specctra(pcb router)->file->write->session->demo.ses->ok3.删除某一层中的布线和过孔delete(ctrl+D)->..4.删除allegro中的板层setup->cross section->鼠标右键->delete5.导入session文件allegro->file->import->router->demo.ses->run也可先将通过该层的过孔先替换成顶层焊盘,删除该层以后再替换回来5.如何在Allegro中同时旋转多个零件1.Edit->Move 在Options中Rotation的Point选User Pick2 再右键选Term Group 按住鼠标左键不放并拉一个框选中器件多余的可用Ctrl+鼠标左键点击去掉.3. 选好需整体旋转的器件后右键complete.4. 提示你Pick orgion 鼠标左键选旋转中心.5 下面右键选rotate 即可旋转了.6.allegro 16.0 透明度设置display->colour/visibility->display->OpenGL->Global transparency->transparent7.allegro Drill hole size is equal or larger than smallest pad size.Pad will be drilled away.提示Drill hole size is equal or larger than smallest pad size.Pad will be drilled away.不用理睬这一提示8.ALLEGRO 如何生成钻孔文件Manufacture -> NC -> Drill Customization->auto generate symbolsManufacture -> NC -> Drill LegendManufacture -> NC ->NC parameters->enhanced excellon format->closeManufacture -> NC -> NC Drill->auto tool select->optimize drill head travel9.CAM350如何正确导入钻带文件导进去后MACRO->PLAY->选择(CAM350--SCRIPTS)PADS_DRILL->选择钻带的REP文件还没测试过，rep文件从哪儿来的呢10.allegro 如何设置route keepin,package keepin1.setup->area->route keepin,package keepin ->画框2.edit ->z-copy->options->package keepin,route keepin->offset->50->点击外框11.allegro 中如何禁止显示shape完全禁止的方法没找到setup->user preference editor->display->display_shapefill->输入一个较大的数shape在显示时就不是那么显眼了set-user preference editor-shape-no shape fill(v)12.如何在allegro设置自定义元件库路径在下面两个位置添加自定义元件的路径Setup->User Preferences Editor->Design_paths->padpathSetup->User Preferences Editor->Design_paths->psmpath1.在allegro中如何修改线宽在Allegro的Setup－>constraints里的set standard values中可定义每一层走线的宽度，比如，可以定义VCC和GND的线宽为10 Mil。
allegro 操作技巧和总结
allegro 操作技巧和总结Allegro是一款广泛使用的电子设计自动化软件，主要用于PCB设计。
以下是一些Allegro操作技巧和总结：1. 布局技巧：摆放元件时，可以使用Edit菜单中的move、mirror或rotate命令。
设置各层颜色，例如top层为粉色，bottom层为蓝色，有助于区分正反面。
当大电容和小电容同时对一点滤波时，应将小电容拉出的线连接到器件管脚，以靠近管脚的方式放置小电容。
2. 查看线宽和线长：使用Display菜单中的Element功能，并勾选Cline Segs选项，然后点击连线，即可在弹出的信息框中查看线宽和线长信息。
3. 显示过孔焊盘轮廓：在Setup菜单中选择DesignParameters，然后在Display菜单栏中勾选Display planted holes选项。
4. 使用CRTL键：在执行逐个多选指令如Hilight-Temp Group时，按CRTL键可实现反向选择的功能；执行逐个多选指令如Dehilight-Temp Group时，按CRTL键可实现取消选择的功能。
5. 更新封装：完成封装修改后，在Palce-Update Symbols中选择要更新的封装，并确保勾选Update Symbol Padstacks和Ignore FIXED property选项。
6. 设置约束规则：在Setup-Constrains-Set Standard Values中设置线宽和线间距，间距主要包括pin to pin、line to pin、line to line等。
主要使用spacing rule set和physical rule set。
7. 设置Hilight的显示方式：在Setup-User Preferences-Display中勾选Display_Nohilitefont，则以实线显示Hilight，反之则以虚线显示。
8. 设置Differential Pair属性：先设定对net的Differential Pair property，然后在Constraints System控制面板中选择Spacing Rule Nets栏的Attach Property Nets，并在Allegro窗口Control Panel的Find by Name下选择Property，选取相应Property，再对其套用Spacing Rule即可。
allegro使用汇总.doc
allegro使用汇总1.如何在allegro中勾销花焊盘十字焊盘set up-design parameter - shape-edit global dynamic shape parameters-Thermal relief connects - Thru pins ,Smd pins - full contact2.allegro 中如何设置等长setup - constraints-electrical-net-routing-Min Max Propagation delays 选摘要等长的net-右击-create-pin pair-选择pin 修改prop daly 的min 和max项3.如何设置allegro的快捷键修改文件inst_dir\share\pcb\text\env 或inst_dir\pcbevn\env 快捷键定义如下alias F12 zoom out alias R angle 90 扭转90 度alias F mirror 激活镜相号令alias Z next 执行下一步号令alias End redisplay刷新屏幕alias Del Delete激活删除号令alias Home Zoom fit全屏显示alias Insert Define grid设置栅格alias End redisplay alias Pgdown zoom out alias Pgup zoom in alias F12 custom smooth alias Pgup slide alias Pgdown done alias Home hellolight alias End dehellolight alias Insert add connect alias Del Delete4.如何在allegro中删除有过孔或布线的层时不影响其他层 1.输出specctra的dsn文件allegro-file-export-router-demo.dsn-run 2.产生session文件specctrapcb router-file-write-session-demo.ses-ok 3.删除某一层中的布线和过孔deletectrlD-.. 4.删除allegro中的板层setup-cross section-鼠标右键-delete5.导入session文件allegro-file-import-router-demo.ses-run 也可先将通过该层的过孔先替换成顶层焊盘,删除该层以后再替换回来 5.如何在Allegro中同时扭转多个零件 1.Edit-Move 在Options中Rotation的Point选User Pick 2 再右键选Term Group 按住鼠标左键不放并拉1个框选中器件多余的可用Ctrl鼠标左键点击去掉. 3. 选好需整体扭转的器件后右键complete. 4. 提示你Pick orgion 鼠标左键选扭转中心. 5 下面右键选rotate 即可扭转了. 6.allegro 16.0 透明度设置display-colour/visibility-display-OpenGL-Global transparency-transparent 7.allegro Drill hole size is equal or larger than smallest pad size.Pad will be drilled away.提示Drill hole size is equal or larger than smallest pad size.Pad will be drilled away. 不用理睬这一提示8.ALLEGRO 如何生成钻孔文件Manufacture - NC - Drill Customization-auto generate symbols Manufacture - NC - Drill Legend Manufacture - NC -NC parameters-enhanced excellon format-close Manufacture - NC - NC Drill-auto tool select-optimize drill head travel 9.CAM350如何正确导入钻带文件导进去后MACRO-PLAY-选择CAM350--SCRIPTSPADS_DRILL-选择钻带的REP文件还没测试过，rep文件从哪儿来的呢10.allegro 如何设置route keepin,package keepin 1.setup-area-route keepin,package keepin -画框 2.edit-z-copy-options-package keepin,route keepin-offset-50-点击外框11.allegro 中如何禁止显示shape 完全禁止的方法没找到setup-user preference editor-display-display_shapefill-输入1个较大的数shape在显示时就不是那么显眼了set-user preference editor-shape-no shape fillv 12.如何在allegro设置自定义元件库路径鄙人面两个位置新增自定义元件的路径Setup-User Preferences Editor-Design_paths-padpath Setup-User Preferences Editor-Design_paths-psmpath 1.在allegro中如何修改线宽在Allegro的Setup－constraints里的set standard values中可定义每一层走线的宽度，比如，可以定义VCC和GND的线宽为10 Mil。
Allegro 使用技巧总结
Allegro使用技巧总结 ＨＪＢ编辑整理目录1.Allegro颜色设定，保存，调入和显示 (3)2.如何加入不同的via (3)3.如何让Allegro显示实心焊盘 (3)4.如何让Allegro与Concept-HDL实现反向标注 (3)5.如何使用FIX (3)6.如何使用Sub-Drawing (4)7.如何方便快捷的Placement (4)8.如何使用Auto Rename (4)9.如何只显示一部分飞线 (5)10.如何在不同的区域设置不同的规则 (5)11.如何更新pad、via (5)12.如何设置快捷键 (6)13.如何在Allegro中只显示连线，不显示同一层的铺铜 (6)14.倒角Manufacture-->Dimension/Draft-->Fillet (7)15.差分线的规则设置 (7)16.关于Export Techfile...和Import Techfile (7)17.Strokes的使用 (8)18.关于View-->Color View Save的使用 (10)19.edit-->vertex的使用 (10)20.器件、cline、via翻转、copy等问题的解决 (10)21.for padstack editor (10)22.如何导入DXF文件 (13)23.如何在Layout的时候动态的显示走线长度 (14)24.如何在ALLEGRO１４．２中更改鼠标的＂＋＂大小？ (15)25.如何固定Allegro中菜单窗口的界面大小？ (15)26.如何切换Allegro的新老版本？（含Bus走线功能简介） (15)27.Allegro中常见的文件格式 (16)28.关于做封装的步骤 (17)29.如何在Allegro中对器件厚度设定规则？ (17)30.如何把边框的直角变成圆弧？ (19)31.如何使用Dimension Datum标注尺寸？ (19)32.如何能在打开Allegro时显示空白页？ (20)33.关于表层铺铜Create Pin V oids (20)34.对于倾斜45度摆放的器件出Gerber的注意事项： (22)35.如何实现line和shape绘制的外框属性的转换 (22)1.Allegro颜色设定，保存，调入和显示1) 采用Script文件纪录板的设定（包括各层颜色）File-->Script...script这个命令是用来记录和调入操作用的。
