缓和曲线计算公式
缓和曲线知识与计算公式
缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。
1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。
S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R ， lh =s 则 lh=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ ρ ,as= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
缓和曲线的计算方法(三种)
2 s
0
距离：用曲线长l来代替弦长。放样出第1点后， 放样第2点时，用偏角和距离l交会得到。
（2）当点位于圆曲线上 方法：架仪HY (或YH)，后视ZH(或HZ)，拨角b0，即找
到了切线方向，再按单圆曲线偏角法进行。
b0 2 0
ls 3R
此外还有极坐标法、弦线支距法、长弦偏角 法。
3 ls 10 .00 m x0 l s 2 40 R 2 ls y 0 .17 m 0 6R
TH ( R p )tg
L H R ( 2 0 )
180
2l s 41 .96 m
E H ( R p ) sec
（2）当点位于圆曲线上，有：
x R sin q y R (1 cos ) p
2、偏角法（整桩距、短弦偏角法） 要注意：点是位于缓和曲线，还是位于圆曲线。
位于圆曲线
位于缓和曲线
2、偏角法（整桩距、短弦偏角法）
（1）当点位于缓和曲线上，有：
总偏角 (常量 ) 0 ls 6R
（3）缓和曲线的参数方程:
（4）圆曲线终点的坐标:
二．主点(major point)的测设
1、测设元素的计算
（1）内移距p 和切线增长q的计算：
24 R ls l s3 q 2 240 R 2
p
l s2
2、主点的测设
（1）里程的计算
ZH=JD-TH；HY=ZH+ls；
QZ=ZH+LH/2；HZ=ZH+LH；YH=HZ-ls
三、带有缓和曲线的圆曲线详细测设 1、切线支距法 (tangent off-set method)

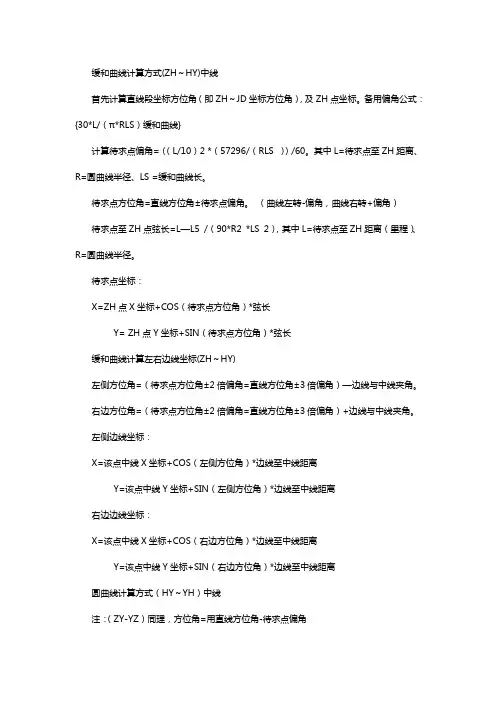

缓和曲线交点桩号计算公式
缓和曲线计算方式(ZH～HY)中线首先计算直线段坐标方位角（即ZH～JD坐标方位角），及ZH点坐标。
备用偏角公式：{30*L/（π*RLS）缓和曲线}计算待求点偏角=（（L/10）2 *（57296/（RLS ））/60。
其中L=待求点至ZH距离、R=圆曲线半径、LS =缓和曲线长。
待求点方位角=直线方位角±待求点偏角。
（曲线左转-偏角，曲线右转+偏角）待求点至ZH点弦长=L—L5 /（90*R2 *LS 2），其中L=待求点至ZH距离（里程）、R=圆曲线半径。
待求点坐标：X=ZH点X坐标+COS（待求点方位角）*弦长Y= ZH点Y坐标+SIN（待求点方位角）*弦长缓和曲线计算左右边线坐标(ZH～HY)左侧方位角=（待求点方位角±2倍偏角=直线方位角±3倍偏角）—边线与中线夹角。
右边方位角=（待求点方位角±2倍偏角=直线方位角±3倍偏角）+边线与中线夹角。
左侧边线坐标：X=该点中线X坐标+COS（左侧方位角）*边线至中线距离Y=该点中线Y坐标+SIN（左侧方位角）*边线至中线距离右边边线坐标：X=该点中线X坐标+COS（右边方位角）*边线至中线距离Y=该点中线Y坐标+SIN（右边方位角）*边线至中线距离圆曲线计算方式（HY～YH）中线注：（ZY-YZ）同理，方位角=用直线方位角-待求点偏角首先计算直线段坐标方位角（即ZH～JD坐标方位角），及HY点坐标。
求出缓圆点（HY）偏角=（LS*90）/（π* R）。
求待求点偏角=（L*90）/（π* R）。
其中：L=待求点至HY距离（里程）、R=圆曲线半径、LS =缓和曲线长。
待求点至HY点弦长=2* R*SIN（待求点偏角）。
待求点方位角=直线方位角±HY点偏角±待求点偏角，（曲线左转-偏角，曲线右转+偏角）。
待求点坐标：X=HY点X坐标+COS（待求点方位角）*弦长Y=HY点Y坐标+SIN（待求点方位角）*弦长圆曲线计算左右边线坐标左侧方位角=（待求点方位角±偏角—边线与中线夹角）。
公路缓和曲线知识与计算公式
公路缓和曲线知识与计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形 , 是道路平面线形要素之一。
1 ．缓和曲线的作用1 ）便于驾驶员操纵方向盘2 ）乘客的舒适与稳定，减小离心力变化3 ）满足超高、加宽缓和段的过渡，利于平稳行车4 ）与圆曲线配合得当，增加线形美观2 ．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0 °均匀地增加到圆曲线上。
S=A2/ρ（ A ：与汽车有关的参数）ρ=C/s C=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3 ．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R ， l h=s 则 l h=A2/R4 ．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1 ）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ ρ ,a s= Δ a/t ≤ 0.62 ）依驾驶员操纵方向盘所需时间求缓和曲线长度 (t=3s)3 ）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4 ）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3° ——29° 之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5 ．直角坐标及要素计算1 ）回旋线切线角（ 1 ）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
缓和曲线常用计算公式
一、缓和曲线常数1、 内移距P ：3420268824Rl R l P n -= 2、 切垂距m ：2302402R l l m -= 3、缓和曲线基本角：Rl R l πβ000902== 3、 缓和曲线偏角： Rl R l πδ000306== 5、缓和曲线反偏角： Rl R l b π000603== 缓和曲线常数既有线元素，又有角元 素，且均 为圆曲线半径R 和缓和曲线长0l 的函数。
线元素要计算到mm ，角元素要计算到秒。
二、缓和曲线综合要素切线长：()m P R T +⎪⎭⎫ ⎝⎛+=2tan α 曲线长：()0022l R L +-=βα外视距：R P R E -⎪⎭⎫ ⎝⎛+=2cos 0α 切曲差：L T q -=2曲线综合要素均为线元素，且均为转向角 α、圆曲线半径R 和缓和曲线长0l 的函数。
曲线综合要素计算到cm 。
三、缓和曲线任意点偏角计算2020202902306Rl l Rl l Rl l Rl l t t t t t t πβπδ====0202603Rl l Rl l b t t t π==实际应用中，缓和曲线长0l 均选用10m 的倍数。
四、偏角法测设缓和曲线遇障碍 ()()T B B T l l l l Rl 2610+-=βδ ()()()()T F T F T F T F F l l l l Rl l l l l Rl 23026100+-=+-=πδ—B l 为靠近ZH(HZ)点的缓和曲线长； —T l 为置镜点的缓和曲线长；—F l 为远离ZH(HZ)点的缓和曲线长。
五、直角坐标法1、缓和曲线参数方程：5202401a a a l l R l x -= 30373033661l R l l Rl y a a a -= 2、圆曲线m R x b b +=αsin()P R y b b +-=αcos 1式中，b α为圆心O 到切线的垂线方向和到B 的半径方向所形成的圆心角，按下式计算:00βα+-=Rl l b b ()()T B B T l l l l Rl 2610+-=βδ ()()T B B T l l l l Rl 2300+-=π。
缓和曲线要素及公式介绍
11.2.1 带缓和曲线的圆曲线的测设为了保障车辆行驶安全，在直线与圆曲线之间加入一段半径由∞逐渐变化到R的曲线，这种曲线称为缓和曲线。
目前常用的缓和曲线多为螺旋线，它有一个特性，曲率半径ρ与曲线长度l成反比。
数学表达为：ρ∝1/l 或ρ·l = k ( k为常数)若缓和曲线长度为l0，与它相连的圆曲线半径为R，则有：ρ·l = R·l0 = k目前我国公路采用k = 0.035V3（V为车速，单位为km/h），铁路采用k = 0.09808V3，则公路缓和曲线的长度为l0 = 0.035V3/R ,铁路缓和曲线的长度为：l0 = 0.09808V3/R 。
11.2.2 带缓和曲线的圆曲线的主点及主元素的计算带缓和曲线的圆曲线的主点有直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ 。
带缓和曲线的圆曲线的主元素及计算公式：切线长 T h = q＋(R＋p)·tan(α/2)曲线长 L h = 2l0＋R·(α－2β0)·π/180°外矢距 E h = (R＋p)·sec(α/2)－R切线加长 q = l0/2－l03/(240R2)圆曲线相对切线内移量 p = l02/(24R)切曲差 D h = 2T h －L h式中：α 为线路转向角；β0为缓和曲线角；其中q、p、β0缓和曲线参数。
11.2.3 缓和曲线参数推导dβ = dl/ρ = l/k·dl两边分别积分，得：β= l2/(2k) = l/(2ρ)当ρ = R时，则β =β0β0 = l0/(2R)若选用点为ZH原点，切线方向为X轴，垂直切线的方向为Y轴，建立坐标系，则：dx = dl·cosβ = cos[l2/(2k)]·dldy = dl·sinβ = si n[l2/(2k)]·dl考虑β很小，sinβ和cosβ即sin(l2/(2k))和cos(l2/(2k))可以用级数展开，等式两边分别积分，并把k = R·l0代入，得以曲线长度l为参数的缓和曲线方程式：X = l－l5/(40R2l02)＋……Y = l3/(6Rl0)＋……通常应用上式时，只取前一、二项，即：X = l－l5/(40R2l02)Y = l3/(6Rl0)另外，由图可知，q = X HY－R·sinβ0p = Y HY－R(1－cosβ0)以β0= l0/(2R)代入，并对sin[l0/(2R)]、cos[l0/(2R)]进行级数展开，取前一、二项整理可得：q = l0/2－l03/(240R2)p = l02/(24R)若仍用上述坐标系，对于圆曲线上任意一点i，则i点的坐标X i、Y i可以表示为：Xi = R·sinψi＋qYi = R·(1－cosψi)＋p11.2.4 带缓和曲线的圆曲线的主点桩号计算及检核ZH桩号 = JD桩号－T hHY桩号 = ZH桩号＋l0QZ桩号 = HY桩号＋L/2YH桩号 = QZ桩号＋L/2 = HY桩号＋L = ZH桩号＋l0＋LHZ桩号 = YH桩号＋l0 = ZH桩号＋L hJD桩号 = ZY桩号－T h＋D h（检核）11.2.5 带缓和曲线的圆曲线的主点的测设过程：(1)在JD点安置经纬仪（对中、整平），用盘左瞄准直圆方向，将水平度盘的读数配到0°00′00″，在此方向量取T h，定出ZH点；(2)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出HY点；(3)倒转望远镜，转动照准部到度盘读数为α，量取T h，定出HZ点；(4)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出YH点；(5)继续转动照准部到度盘读数为（α＋180°）/2，量取E h，定出QZ点。
公路缓和曲线原理及缓和曲线计算公式
一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
发布日期：2012-01-31 作者：李秋生浏览次数：1494）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
缓和曲线)计算公式
高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。
缓和曲线要素及公式介绍
为了保障车辆行驶安全，在直线与圆曲线之间加入一段半径由∞逐渐变化到R的曲线，这种曲线称为缓和曲线。
目前常用的缓和曲线多为螺旋线，它有一个特性，曲率半径ρ与曲线长度l成反比。
数学表达为：ρ∝1/l 或ρ·l = k ( k为常数)若缓和曲线长度为l0，与它相连的圆曲线半径为R，则有：ρ·l = R·l0 = k目前我国公路采用k = （V为车速，单位为km/h），铁路采用k = ，则公路缓和曲线的长度为l0 = R ,铁路缓和曲线的长度为：l0 = R 。
11.2.2 带缓和曲线的圆曲线的主点及主元素的计算带缓和曲线的圆曲线的主点有直缓点ZH、缓圆点HY、曲中点QZ、圆缓点YH、缓直点HZ 。
带缓和曲线的圆曲线的主元素及计算公式：切线长 T h = q＋(R＋p)·tan(α/2)曲线长 L h = 2l0＋R·(α－2β0)·π/180°外矢距 E h = (R＋p)·sec(α/2)－R切线加长 q = l0/2－l03/(240R2)圆曲线相对切线内移量 p = l02/(24R)切曲差 D h = 2T h －L h式中：α 为线路转向角；β0为缓和曲线角；其中q、p、β0缓和曲线参数。
11.2.3 缓和曲线参数推导dβ = dl/ρ = l/k·dl两边分别积分，得：β= l2/(2k) = l/(2ρ)当ρ = R时，则β =β0β0 = l0/(2R)若选用点为ZH原点，切线方向为X轴，垂直切线的方向为Y轴，建立坐标系，则：dx = dl·cosβ = cos[l2/(2k)]·dldy = dl·sinβ = sin[l2/(2k)]·dl考虑β很小，sinβ和cosβ即sin(l2/(2k))和cos(l2/(2k))可以用级数展开，等式两边分别积分，并把k = R·l0代入，得以曲线长度l为参数的缓和曲线方程式：X = l－l5/(40R2l02)＋……Y = l3/(6Rl0)＋……通常应用上式时，只取前一、二项，即：X = l－l5/(40R2l02)Y = l3/(6Rl0)另外，由图可知，q = X HY－R·sinβ0p = Y HY－R(1－cosβ0)以β0= l0/(2R)代入，并对sin[l0/(2R)]、cos[l0/(2R)]进行级数展开，取前一、二项整理可得：q = l0/2－l03/(240R2)p = l02/(24R)若仍用上述坐标系，对于圆曲线上任意一点i，则i点的坐标X i、Y i可以表示为：Xi = R·sinψi＋qYi = R·(1－cosψi)＋p11.2.4 带缓和曲线的圆曲线的主点桩号计算及检核ZH桩号 = JD桩号－T hHY桩号 = ZH桩号＋l0QZ桩号 = HY桩号＋L/2YH桩号 = QZ桩号＋L/2 = HY桩号＋L = ZH桩号＋l0＋LHZ桩号 = YH桩号＋l0 = ZH桩号＋L hJD桩号 = ZY桩号－T h＋D h（检核）11.2.5 带缓和曲线的圆曲线的主点的测设过程：(1)在JD点安置经纬仪（对中、整平），用盘左瞄准直圆方向，将水平度盘的读数配到0°00′00″，在此方向量取T h，定出ZH点；(2)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出HY点；(3)倒转望远镜，转动照准部到度盘读数为α，量取T h，定出HZ点；(4)从JD沿切线方向量取T h－X HY，然后再从此点沿切线垂直方向量取Y HY , 定出YH点；(5)继续转动照准部到度盘读数为（α＋180°）/2，量取E h，定出QZ点。
缓和曲线)计算公式
高速公路的线路(缓和曲线)计算公式一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z，y Z为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：x Z，y Z计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z，y Z为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：S Z④变坡点高程：H Z⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y ②待求点的切线方位角：αT计算过程：。
高速公路的线路(缓和曲线)计算公式
一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反x Z ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反x Z ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）——第一缓和曲线长度l1——第二缓和曲线长度l2l——对应的缓和曲线长度R——圆曲线半径R——曲线起点处的半径1R——曲线终点处的半径2——曲线起点处的曲率P1——曲线终点处的曲率P2α——曲线转角值四、竖曲线上高程计算(上坡为“＋”，下坡为“－”)已知：①第一坡度：i1②第二坡度：i(上坡为“＋”，下坡为“－”)2③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K③曲线终点桩号：K1④曲线起点坐标：x0，y⑤曲线起点切线方位角：α⑥曲线起点处曲率：P(左转为“－”，右转为“＋”)(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
曲线及缓和曲线计算公式
《坐标计算》一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1)⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”)②第二坡度：i2(上坡为“＋”，下坡为“－”)③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x求：待求处的横坡：i解：d=x/Li=(i2-i1)(1-3d2+2d3)+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”)⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”)求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
公路缓和曲线段原理及缓和曲线计算公式
公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s=Δa/t≤0.62）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
公路缓和曲线段原理及缓和曲线计算公式
公路缓和曲线段原理及缓和曲线计算公式一、缓和曲线缓和曲线是设置在直线与圆曲线之间或大圆曲线与小圆曲线之间，由较大圆曲线向较小圆曲线过渡的线形,是道路平面线形要素之一。
1．缓和曲线的作用1）便于驾驶员操纵方向盘2）乘客的舒适与稳定，减小离心力变化3）满足超高、加宽缓和段的过渡，利于平稳行车4）与圆曲线配合得当，增加线形美观2．缓和曲线的性质为简便可作两个假定：一是汽车作匀速行驶；二是驾驶员操作方向盘作匀角速转动，即汽车的前轮转向角从直线上的0°均匀地增加到圆曲线上。
S=A2/ρ（A：与汽车有关的参数）ρ=C/sC=A2由上式可以看出，汽车行驶轨迹半径随其行驶距离递减，即轨迹线上任一点的半径与其离开轨迹线起点的距离成反比，此方程即回旋线方程。
3．回旋线基本方程即用回旋线作为缓和曲线的数学模型。
令：ρ=R，l h=s 则 l h=A2/R4．缓和曲线最小长度缓和曲线越长，其缓和效果就越好；但太长的缓和曲线也是没有必要的，因此这会给测设和施工带来不便。
缓和曲线的最小长度应按发挥其作用的要求来确定：1）根据离心加速度变化率求缓和曲线最小长度为了保证乘客的舒适性，就需控制离心力的变化率。
a1=0,a2=v2/ρ,a s2）依驾驶员操纵方向盘所需时间求缓和曲线长度(t=3s)3）根据超高附加纵坡不宜过陡来确定缓和曲线最小长度超高附加纵坡（即超高渐变率）是指在缓和曲线上设置超高缓和段后，因路基外侧由双向横坡逐渐变成单向超高横坡，所产生的附加纵坡。
4）从视觉上应有平顺感的要求计算缓和曲线最小长度缓和曲线的起点和终点的切线角β最好在3°——29°之间，视觉效果好。
《公路工程技术标准》规定：按行车速度来求缓和曲线最小长度，同时考虑行车时间和附加纵坡的要求。
5．直角坐标及要素计算1）回旋线切线角（1）缓和曲线上任意点的切线角缓和曲线上任一点的切线与该缓和曲线起点的切线所成夹角。
βx=s2/2Rl h（2）缓和曲线的总切线角β=l h2）缓和曲线直角坐标任意一点P处取一微分弧段ds，其所对应的中心角为dβxdx=dscosβxdy=dssinβx3）缓和曲线常数（1）主曲线的内移值p及切线增长值q内移值：p=Y h-R(1-cosβh)=l h2/24R切线增长值：q=X h-Rsinβh=l h/2-lh3/240R2（2）缓和曲线的总偏角及总弦长总偏角：βh=l h/2R总弦长：C h=l h-l h3/90R2O为圆曲线的圆心，圆曲线所对圆心角（等于公路偏角）。
缓和曲线计算公式概要
一、缓和曲线上的点坐标计算已知：①缓和曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当计算第二缓和曲线上的点坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与计算第一缓和曲线时相反xZ，yZ为点HZ的坐标切线角计算公式：二、圆曲线上的点坐标计算已知：①圆曲线上任一点离ZH点的长度：l②圆曲线的半径：R③缓和曲线的长度：l0④转向角系数：K(1或－1⑤过ZH点的切线方位角：α⑥点ZH的坐标：xZ，yZ计算过程：说明：当曲线为左转向时，K=1，为右转向时，K=-1，公式中n的取值如下：当只知道HZ点的坐标时，则：l为到点HZ的长度α为过点HZ的切线方位角再加上180°K值与知道ZH点坐标时相反xZ，yZ为点HZ的坐标三、曲线要素计算公式公式中各符号说明：l——任意点到起点的曲线长度（或缓曲上任意点到缓曲起点的长度）l1——第一缓和曲线长度l2——第二缓和曲线长度l0——对应的缓和曲线长度R——圆曲线半径R1——曲线起点处的半径R2——曲线终点处的半径P1——曲线起点处的曲率P2——曲线终点处的曲率α——曲线转角值四、竖曲线上高程计算已知：①第一坡度：i1(上坡为“＋”，下坡为“－”②第二坡度：i2(上坡为“＋”，下坡为“－”③变坡点桩号：SZ④变坡点高程：HZ⑤竖曲线的切线长度：T⑥待求点桩号：S计算过程：五、超高缓和过渡段的横坡计算已知：如图，第一横坡：i1第二横坡：i2过渡段长度：L待求处离第二横坡点（过渡段终点）的距离：x 求：待求处的横坡：i解：d=x/Li=(i2-i1(1-3d2+2d3+i1六、匝道坐标计算已知：①待求点桩号：K②曲线起点桩号：K0③曲线终点桩号：K1④曲线起点坐标：x0，y0⑤曲线起点切线方位角：α0⑥曲线起点处曲率：P0(左转为“－”，右转为“＋”⑦曲线终点处曲率：P1(左转为“－”，右转为“＋”求：①线路匝道上点的坐标：x,y②待求点的切线方位角：αT计算过程：。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
180 i (中桩点里程 HY里程 ) 0 R
X xZH x cos y sin Y xZH x sin y sin
（α为两坐标系旋转角）
4.原始坐标计算 （1）左偏情况： ★ 若该点在缓和曲线上，计算公式：
ZH 里程 =JD里程 -T
xXB yXB
li3 6 Rl0 li5 li 40 R 2l02
li 中桩点里程-ZH 里程
★ 若该点在圆曲线上，计算公式：
xXB R(1 cos i ) P yXB R sin i m
2
m
曲线长度： L R ( 2 0 ) 切曲差： D 2T L
180
2l0 R
180
l0
2
R
HY里程 =ZH 里程 +l0 QZ里程 =HY里程 ( L 2 l0 ) YH里程 =QZ里程 +( L 2 l0 ) HZ里程 =JD里程 +T D
1.曲线常数计算 缓和曲线倾角： 0＝
l 0 180 2R
切线外移量（切垂距） ： m＝
l0 l3 0 2 2 240 R
l02 l04 圆曲线内移值： P＝ 24 R 2688R 3
2.曲线要素计算 切线长度： T ( R P ) tg 外矢距： E ( R P) sec 3.主点里程推算
i
180 (中桩点里程 HY里程 ) 0 R
（2）右偏情况： ★ 若该点在缓和曲线上，计算公式：
xXB yXB
li5 li 40 R 2l02 l3 i 6 Rl0
li 中桩点里程-ZH 里程
★ 若该点在圆曲线上，计算公式：
x ) P
