专题训练：滑动变阻器
初三物理滑动变阻器练习题
初三物理滑动变阻器练习题一、选择题1. 滑动变阻器是根据（）的变化实现电流的调节。
A. 电阻的变化B. 电压的变化C. 电感的变化D. 电容的变化2. 下图所示的电路中，当滑动变阻器的滑动端将滑动趋于右侧时，电路中通过滑动变阻器的电流将（）。
A. 变小B. 保持不变C. 变大3. 滑动变阻器的阻值范围是（）。
A. 0 Ω - 100 ΩB. 0 Ω - 1000 ΩC. 0 Ω - 10000 ΩD. 0 Ω - ∞4. 滑动变阻器在实际电路中的应用包括（）。
A. 调节亮度B. 调节音量C. 调节电流大小D. 以上皆是5. 滑动变阻器在电路中的位置可以随意调整吗？A. 可以B. 不可以二、计算题1. 电路中有一个5V的电压源，电阻为10Ω的灯泡和滑动变阻器串联，当滑动变阻器的阻值为30Ω时，计算通过灯泡和滑动变阻器的总电流。
2. 在一个电路中，有一个6V的电压源，通过电阻为15Ω的滑动变阻器，当滑动变阻器的阻值为20Ω时，计算通过电路的电流大小。
3. 电路中有一个12V的电压源，电阻为30Ω的灯泡和滑动变阻器并联，当滑动变阻器的阻值为5Ω时，计算通过灯泡和滑动变阻器的总电流。
三、解答题1. 请简述滑动变阻器的原理及其作用。
2. 什么是滑动变阻器的阻值？它如何调节电流大小？四、解答题1. 滑动变阻器的原理是根据电阻的变化来调节电流大小。
在滑动变阻器中，通过滑动端与固定端之间的滑动来改变电阻的大小，从而实现对电流的调节。
滑动变阻器的作用主要体现在实际电路中。
它常用于电路中控制电流大小的装置，如灯光亮度的调节、音量大小的调节等。
通过调节滑动变阻器的阻值，可以改变电路中的总电阻，进而改变通过电路的电流大小。
2. 滑动变阻器的阻值是指滑动变阻器的阻尼大小，用单位欧姆（Ω）来表示。
调节电流大小时，可以通过滑动变阻器的阻值来实现。
当滑动变阻器的阻值增大时，电路中的总电阻增大，则根据欧姆定律，电路中的电流将减小。
滑动变阻器练习题习题.
R0
v
U
A
24．如图所示，U=6V变阻器滑 片P从a至b的过程中，电压表与电流表的变 化范围是什么？
解: 当变阻器滑片P滑到a时： U 6V Ia = = R 10 Ω Ua=U=6V 当变阻器滑片P滑到b时： = 0.6A
6V I b= = = 0.2A R+Rab 10 Ω +20 Ω
32. 在图所示电路中，闭合开关 S ，移动滑 动变阻器的滑片 P ，当电压表的示数为 6V 时，电流表示数为 0.5A ；当电压表的示数 为 7.2V 时，电流表示数为 0.3A ，则电阻 R0 6 ，电源电压为_____V 9 ． 为____Ω
33. 一只小灯泡的额定电压为 8V, 正常发光 时通过它的电流为 0.4A, 现将该小灯泡接 10 在 12V 的 电 源 上 , 为 使 其 正 常 发 光,应 ______联一个 串 _________Ω的电阻. 34.灯泡L1和L2串联在电路中，加在它们 两端的总电压为12V,L1电阻是8Ω ，L2两 端的电压是4V，则L1中的电流是 1____A。
14、如图所示，定值电阻R1、R2和滑 动变阻器串联，R1和R2 两端电压分 别是U1和U2，在滑动变阻器的滑片向 右滑动的过程中( ) B
15 ．如图所示电路中，电源电压保持不 变，闭合开关S，在滑动变阻器的滑片P向右 移动的过程中， A1 、 A2 、 V 的示数变化情况 是 ( B) A．A1变小 A2不变, V不变 B．A1变小 A2变小 V不变 C．A1变小 A2变小 V变大 D．A1变大 A2不变 V变小
1 、如图所示，滑动变阻器的滑片 P 向左移动， 电路中的电流 I ，灯两端的电压 UL ，及灯的亮度 变化情况是 ( B ) A．I减小、 UL 减小、 变暗 B．I增大、 UL增大 变亮 C．I 减小、 UL增大、 变亮 D．I增大、 UL减小、 变亮
教科版物理9年级上册专题训练(三)含电表、滑动变阻器的电路连接与分析
专题训练（三）含电表、滑动变阻器的电路连接与分析类型一 根据实物图画电路图1．请根据如图2-ZT-1所示实物图，在右侧虚线框中画出对应的电路图。
图2-ZT-5甲图2-ZT-2 图2-ZT-63．根据如图2-ZT-3所示的实物图，在右侧虚线框内画出对应的电路图。
7．根据如图2-ZT-7甲所示的电路图，将图乙中的实物元件连接成实物电路。
图2-ZT-34．根据如图2-ZT-4所示的实物图，在右侧虚线框中画出对应的电路图。
图2-ZT-45．根据如图2-ZT-5所示的实物图，在右侧虚线框内画出对应的电路图。
图2-ZT-8图2-ZT-1类型二 根据电路图画实物图6．小明设计的电路图如图2-ZT-6甲所示，闭合 开关，小灯泡 两端的电压分别为2.5V、1.5V。
根据电路图，用笔画线代替导 线将图乙中的实物元件连接起来。
2．（2021鄂州）请根据如图2-ZT-2所示的实物 图，在右侧虚线框中画出对应的电路图。
乙甲 8．根据如图2-ZT-8甲所示的电路图，用笔画线代替导线，将图乙中元件连接成实物电路。
（导线不允许交叉）乙图2-ZT-7 甲9．根据如图2-ZT-9甲所示的电路图，用笔画线代替导线，连接图乙中实物电路。
10．如图2-ZT-10甲所示电路中，闭合开关S后，通过灯泡L1的电流为0.5A，通过灯泡L2的电流为0.4A。
请你根据图甲中电路图，用笔画线代替导线将图乙中的实物电路连接完整 （导线不能交叉）。
13．如图2-ZT-13所示的电路中，电源电压保持不变，闭合开关S，电压表 V1的示数为9V，电压表V2的示数为3V，则R1两端的电压 V。
若电流表A1的示数是0.3A，则电流表A2的示数是 A。
图2-ZT-1314．如图2-ZT-14所示电路中，闭合开关，灯泡L3的连接方式是，电流表A1测量通过灯泡的电流，电流表A2测量通过灯泡的电流，若A1的示数为0.5A，A2的示数为0.3A，且通过灯泡L2的电流是通过灯泡L1电流的2倍，那么通过灯泡L3的电流为 A，干路电流为A。
滑动变阻器(练习)
滑动变阻器（练习）一、单选题1．（2021八上·椒江期末）如图是滑动变阻器的结构和连入电路的示意图。
当滑片P 向左滑动时，连入电路的电阻变小的是( )A．B．C．D．2．（2020八上·仙居期末）滑动变阻器连入电路的四种接法，当滑片P向右滑动时，连入电路阻值增大的是()A．B．C．D．3．如图是音响上音量调节装置，其简化电路如图右，需在M、N间接入一个滑动变阻器，使滑片P 向右移动时电流减小，音量降低。
下列连接方式中可行的是（）A．M接A，N接B B．M接c，N接D C．M接A，N接D D．M接C，N接B 4．（2020八上·吴兴期末）如图所示的滑动变阻器连入电路的4种接法中，当滑片P向右滑动时，滑动变阻器连入电路部分的电阻增大的是（）A．B．C．D．5．（2020八上·拱墅期末）如图所示是实验室常用的一种滑动变阻器。
关于该滑动变阻器的构造，下列说法正确的是（）A．金属棒是绝缘体，瓷筒是导体B．线圈是用电阻率较大的合金线制成C．滑片与线圈之间是绝缘的D．制成线圈的合金线所有表面都是绝缘的6．（2021八上·江干期末）滑动变阻器的滑片移动时，接入电路的电阻发生变化的原因是（）A．通过滑动变阻：器的电流发生变化B．加在滑动变阻器两端的电压发生变化C．连入电路的电阻丝长度发生变化D．接入电路的电阻丝的横截面积发生变化7．如图是一种自动测定油箱内油面高度的装置示意图，R'是一种特制的滑动变阻器，AOB是一根可绕O点转动的金属导体，从油量表(即电流表)指针所指的刻度知道油面高度，则它的工作过程是() 。
A．油面升高，R'变大，油量表示数变小B．油面降低，R'变大，油量表示数变大C．油面升高，R'变小，油量表示数变大D．油面降低，R'变小，油量表示数变大二、填空题8．（2021八上·义乌月考）将两只滑动变阻器按图所示的方法连接，如果把a、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1放在，P2放在。
滑动变阻器的选择专题练习
6.图甲是测量小灯泡（U额=2.5V）电阻的电路．电源电压恒为4V． （1）请将图甲中的电路连接完整．（要求滑片P向右滑动时电灯变亮， 导线不允许交叉）
（2）实验中，滑动变阻器除了保护电路外，还可以
．
（3）下表是记录的部分实验数据，图乙是第1次实验中电流表的示数，该
示数为
A．
这5次实验中，灯泡电阻的最大值为
5．小明在“测定小灯泡的功率”的实验中，所用小灯泡的 额定电压为2.5V，电阻约为10Ω．实验室只有6V的电源，有 “10Ω 1A”和“20Ω 2A”两种滑动变阻器可供选择． （1）根据实验要求，他应选择规格为 _________ 的滑动
变阻器． （2）他连接了如图1所示的电路，其中有一根导线连接错误， 请将其改正过来．在错误的导线上打“×”，改正后的导线
1．小敏用如图甲所示的电路图，研究通过导体的电流与导 体电阻的关系，电源电压恒为6V．改变电阻R的阻值，调 节滑动变阻器滑片，保持R两端的电压不变，记下相应的4 次实验的电流和电阻值，描绘在乙图中． （1）实验过程中，移动变阻器滑片时，眼睛应注视 _________ （选填序号）； A．变阻器滑片 B．电压表示数 C．电流表示数
（2）他连接的实物电路如图所示，请你在虚线框内画出该电路图．
（3）闭合开关前应把滑动变阻器滑片的位置调到 _________ （填写
“C”或“D”）端．
（4）闭合开关后，小明发现灯泡不发光，电流表的示数为零，电压表的示
数为6V，产生此故障的原因可能是下列情况中的 _________ 和
_________ ．（填写序号）
实验中小明设计的电路如上图所示，在正确的连接和调节滑片后，
他测出的数据如上表： （1）通过分析表中的数据，你认为小明选择的规格是 _________ 的滑动变阻器． （2）根据题意，正确完成剩余部分连线，并使滑片向右移动时 电流变小． （3）分析表中的数据，写出该滑动变阻器消耗的功率随它接入 电路的电阻变化而变化的情况是 _________ ． （4）以其中一组数据为例，算出定值电阻的阻值为 ____Ω． （结果取整数） 包被 （5）小李正确连接电路，闭合开关后发现电流表指针不转，电 压表示数接近6V，电路的故障是 _________ ．

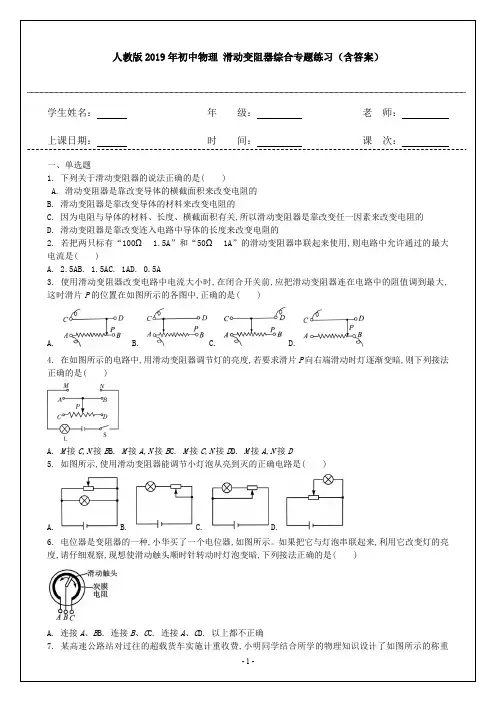

人教版2019年初中物理 滑动变阻器综合专题练习(含答案)
B. C. D.在如图所示的电路中用滑动变阻器调节灯的亮度,若要求滑片P向右端滑动时灯逐渐变暗正确的是( )A. M接C,N接BB.5. 如图所示,使用滑动变阻器能调节小灯泡从亮到灭的正确电路是C. D.电位器是变阻器的一种,小华买了一个电位器,如图所示。
如果把它与灯泡串联起来请仔细观察,现想使滑动触头顺时针转动时灯泡变暗,下列接法正确的是(A. 连接A、BB. 连接7. 某高速公路站对过往的超载货车实施计重收费A. 此设计可行,称重表由电流表改装B. 此设计可行,称重表由电压表改装C. 此设计不可行,当车辆越重时电路中电流越小D. 此设计不可行,电路中的A. 触点AB. 触点9. 如图所示,电源电压不变A. 电流表示数变大C. 电压表示数不变10. 如图所示,电源电压保持不变时A. 电压表V示数变小B.C. 电流表A示数不变D.213. 滑动变阻器靠改变连入电路中电阻线的牌上标有“10Ω2A”的字样14. 某滑动变阻器的铭牌上标有“50一个滑动变阻器的最大阻值不能满足调节范围的需要16. 图甲、乙是调节收音机音量的旋钮开关阻丝的来改变电阻.17. 一位同学设计了一个风力测定仪三、简答题18. 有一种自动测定油箱内油面高度的装置如图所示的金属滑片是杠杆的一端。
从油量表指针所指的刻度它的工作原理。
四、作图题19. 根据如图(1)所示的电路图(1)(1)请将调速把手与电动机、电源连成电路。
(2)在虚线框内画出正确连接后的电路图。
(3)怎样调节可使电动机的转速加快?参考答案20. 【答案】铅笔芯是石墨芯,将铜导线绑在一端滑动变阻器串联在电路中21.(1) 【答案】如图甲所示甲【解析】调速把手相当于一个滑动变阻器滑动变阻器的金属杆,c为滑片。
(2) 【答案】如图乙所示乙【解析】连接到电路中时需选取电阻丝(3) 【答案】在图甲中调速把手右侧部分的电阻丝被连入电路中减少电阻丝连入电路的长度，电阻变小。
初中物理九上滑动变阻器计算专题练习含答案
滑动变阻器计算专题练习1、如图所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0.3A；当滑动变阻器的滑片P 滑到最右端时，电流表的示数为0.1A。
则定值电阻R0＝Ω，电源的电压U＝ v。
2、如图所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a 端时，电压表的示数是 V，电流表示数是 A，滑动变阻器滑片P移到b端时，电压表的示数是 V，电流表示数是 A。
3、如下图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流的变化的图像如图所示，根据图像的信息可知：（选填“甲”或“乙”）是电压表V1示数变化的图像，电源电压为 V，电阻R1的阻值为____Ω。
第1题第2题第3题4、如图所示，滑动变阻器的滑片在某两点移动时，电流表的示数范围在1A至2A之间，电压表的示数范围在6V至9V之间。
则定值电阻R的阻值及电源电压分别是（）A．3Ω，15V B．6Ω，15V C．3Ω，12V D．6Ω，12V5、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
为保护电表，变阻器接入电路的阻值范围是（）A.0Ω~10ΩB.0Ω~20ΩC.5Ω~20ΩD.2.5Ω~10Ω6、如图所示，电阻R的阻值为10Ω，闭合开关S，当滑动变阻器的滑片P移到a端时，电流表的示数为0.6A。
当滑动变阻器的滑片P移到b端时，电流表的示数为0.2A。
下列说法不正确的是( )A．电源电压为6V B．滑动变阻器的最大阻值为20ΩC．当滑片P移到中点时，电流表的示数为0.2AD．当滑片P移到b端时，电压表的示数为4V7、如图所示电路中，电源电压U＝4.5V，且保持不变，定值电阻R1＝5Ω，变阻器R2最大阻值为20Ω，电流表量程为0~0.6A，电压表量程为0~3V。
初三物理滑动变阻器习题
初三物理滑动变阻器习题一、选择题：1. 滑动变阻器的主要作用是____。
A. 调节电流大小B. 调节电压大小C. 调节电阻大小D. 调节电感大小2. 滑动变阻器的最常见形式是____。
A. 线圈B. 固定电阻C. 可变电容器D. 电位器3. 滑动变阻器的阻值通常由____。
A. 长度决定B. 直径决定C. 材料决定D. 电压决定4. 以下哪种说法是不正确的？A. 滑动变阻器可以调节电阻大小。
B. 滑动变阻器的滑片可以在固定电阻上滑动。
C. 滑动变阻器的滑片与接触点之间具有一定的电阻。
D. 滑动变阻器只能调节电流大小。
5. 一个滑动变阻器的阻值范围是____。
A. 0Ω-10ΩB. 10Ω-100ΩC. 100Ω-1000ΩD. 1000Ω-10000Ω二、解答题：1. 简述滑动变阻器的工作原理。
滑动变阻器是一种可以调节电阻大小的电子元件。
它由固定电阻和滑片两部分组成。
固定电阻通常由一条细而长的导线组成，而滑片则是与导线相接触并可以在导线上滑动的金属材料。
当滑片滑动到导线的不同位置时，其所接触到的导线长度就不同，从而导致整个电阻的值发生变化。
滑动变阻器的工作原理可以通过电阻公式R = ρ(L/A)来解释。
其中，R表示电阻，ρ表示电阻率，L表示滑片所接触到的导线长度，A表示导线的横截面积。
可以看出，滑动变阻器的电阻大小取决于滑片所接触的导线长度和导线的截面积。
当滑片滑动到导线的不同位置时，导线长度发生变化，从而电阻也随之改变。
2. 请描述一个使用滑动变阻器的实际应用场景。
一个使用滑动变阻器的实际应用场景是调光灯的调节电流和亮度。
在一个房间中，如果灯光太亮，可以通过调节滑动变阻器的滑片位置来增加电阻的大小，从而降低电流，减小灯光的亮度。
相反，如果灯光太暗，可以通过将滑片位置向下滑动，减小电阻的大小，增加电流的值，提高灯光的亮度。
滑动变阻器在调光灯中的应用具有以下优势：首先，滑动变阻器的调节范围广，可以根据需要调节电流大小，实现灯光亮度的调节；其次，滑动变阻器的调节过程简单，只需要通过滑动滑片就可以轻松实现亮度的调节；最后，滑动变阻器具有稳定性好的特点，可以长时间稳定地提供所需的电阻值。
2024年中考物理专题复习—滑动变阻器范围问题详解
2024年中考物理专题复习—滑动变阻器范围问题详解例题：如图所示，电源电压恒为4.5V，定值电阻R1规格为“10Ω0.5A”，滑动变阻器R2规格为“20Ω1A”，电流表的量程为0~0.6A，两个电压表的量程均为0~3V，在保证电路安全的条件下，问：滑动变阻器的阻值范围以及电表取值范围？解析：详细过程如下：（1）先定性分析变化情况，再根据欧姆定律定量计算：真题演练1.（2023四川达州）如图所示，灯泡规格为“5V2.5W ”（灯丝电阻不随温度变化），滑动变阻器规格为“50Ω1A ”，电流表所选量程为“0~0.6A ”，电压表所选量程为“0~3V ”，电源电压恒为9V ，闭合开关，在保证电路中各元件安全的情况下，下列表述正确的是（）A .该电路消耗的最大功率为4.5WB .滑动变阻器允许连入电路的阻值范围为8Ω~50ΩC .通过移动滑动变阻器的滑片可以使小灯泡正常发光D .滑动变阻器两端的电压变化范围为6V~7.5V 【答案】D2.（2023四川遂宁）如图甲所示电路，电源电压恒定，R 1为定值电阻，滑动变阻器R 2铭牌上标有“120Ω0.8A ”的字样，电流表量程0~0.6A ，电压表量程0~15V 。
在保证电路安全的前提下，移动滑动变阻器滑片，经测量分析，得出R 2的电功率P 与其两端电压U 的关系如图乙。
则下列说法正确的是（）A.电源电压为16VB.R1的阻值为25ΩC.电路总功率的最大变化量为10.8WD.滑动变阻器允许接入电路的阻值范围为10Ω~100Ω【答案】D3.（2023·辽宁抚顺、铁岭）（多选）如图所示电路，定值电阻R0为40Ω，滑动变阻器允许通过的最大电流为0.4A，当滑动变阻器的滑片P在最右端时，先闭合开关S，电流表示数为0.1A，再闭合开关S1，电流表示数为0.2A，在保证电路元件安全的条件下，将滑动变阻器的滑片向左最大范围移动。
下列说法正确的是（）A.电源电压为8VB.滑动变阻器连入电路的阻值范围是~C.定值电阻的功率为0.8WD.通电1min，整个电路消耗的电能最多为120J【答案】BD4.（2023·黑龙江齐齐哈尔）（多选）如图所示电路，电源电压为4.5V且恒定。
滑动变阻器练习试题
电功率题型练习-滑动变阻器1、滑动变阻器是一种较常见的电学器材。
物理实验室中有一标有“10Ω1A ”的滑动变阻器，小明同学对它进行了研究，得到了以下些结论，其中错误的是( ) A ．此滑动变阻器能连入电路中的最大阻值是10Ω B ．当此滑动变阻器中的电流不超过1A 时，它能安全使用 C ．当此滑动变阻器两端的电压不超过10V 时，它能安全使用 D ．此滑动变阻器在安全使用时，它消耗的最大功率是10W2、如图所示电路中，电源电压恒定，R l 为定值电阻，R l 为滑动变阻器。
闭合开关S 后，滑动变阻器滑片自b 向a 移动的过程中（ ）A ．电流表A 的示数变大，电压表V 2的示数与电流表A 的示数之比变大B ．电流表A 的示数变大，电压表V 1的示数与电流表A 的示数之比变小C ．电压表V 1的示数不变，电路消耗的总功率变大D ．电压表V 2的示数变小，电路消耗的总功率变大3、如图所示是探究并联电路电流特点的一种实用电路，闭合开关S ，灯泡L1、L 2都正常发光。
过一会儿，由于灯泡L 1的质量问题，灯丝被烧断了。
则下列说法正确的是（ ）A.滑动变阻器实际功率变小B.灯泡L 2额定功率变大C.灯泡L 2亮度不变D. 滑动变阻器实际功率变大4、某同学在探究“灯的亮度是否与电压有关”时，将实物按如图所示的电路连接，进行实验操作前，作出如下判断，其中合理的是 ( )A ．若滑片P 向a 端滑动时，电压表示数会变小，灯会变暗B ．若滑片P 向b 端滑动时，电压表示数会变小，灯会变亮C ．应将灯和滑动变阻器的位置互换后，移动滑片进行观察D ．应将电压表接c 点的导线改接在d 点后，移动滑片进行观察5、如图所示电路中，电源电压恒定，滑动变阻器R2的滑片滑到a 端时，电阻R 1消耗的功率为7.2W ，滑动变阻器R 2的滑片滑到b 端时，电阻R 1消耗的功率为0.8W ，此时电压表示数为4V 。
则滑片在b 端时，电流表的示数为（ ） A.1.8A B.1.2A C.0.4A D.0.2A6、将一个标有“20V ，10W ”的灯泡与一个最大阻值为40Ω的滑动变阻器串联，接 在20V 的电源上，闭合开关移动滑片的过程中，灯泡功率的变化范围是（ ） A.0W ～10W B.2.5W ～10W C.5W ～10W D.10W ～20W7、某同学做电学实验时，电路如图所示，已知他所用的电流表的量程为0-0.6A，电压表的量程为0-3V，为10Ω，S闭合后，在实验操作无误电源电压6V保持不变，滑动变阻器的最大阻值为50Ω，定值电阻R的情况下，正确的说法是( )A.电流表的最大示数为0.6AB.滑动变阻器消耗的最小功率为0WC.电压表的最小示数为1VD.电阻R消耗的最大功率为1.8W8、在如图所示的电路中，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片P的位置，当灯泡L恰好正常发光时，电流表的示数为0.5A，电压表的示数为2V，则关于该电路，下述判断正确的是（）A.电源电压是2VB.灯泡的额定功率是1WC.若滑片再向右滑动，灯泡有可能被烧毁D.若滑片再向右滑动，电流表示数将减小，电压表示数将增大9、右图所示的电路中，电源电压为30V,定值电阻为30Ω，滑动变阻器标有“60Ω1.5A”字样，在该电路正常使用的情况下，则（）A.电路消耗的最大功率为75WB.电流表的最大示数为1.5 AC.滑动变阻器消耗的最小功率为45WD.电路总电阻的变化范围为15Ω～20Ω10、下图是伏安法测小灯泡电阻、功率的实验电路图。
滑动变阻器专题练习
图7图6 滑动变阻器此 类 题 的 关 键 在 于 等 效 图1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。
2、串联：一般由公式U=IR 得，通过电阻的电流越大，它两端的电压也越 （大或小）；并联：一般由公式I=U/R 得，当电压不变时，电阻越大，电流就越 （大或小）； 3、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。
4、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。
逻辑推理：（一）．串联电路5、如图1，是典型的伏安法测电阻的实验电路图，当滑片P 向右移动时，请你判断A 表和V 表的变化。
关键：先由滑片移动，确定 的变化，根据串联电路特点，由欧姆定律判断 的变化，最后根据欧姆定律的变形公式判断 电压的变化再判定 的电压。
练习（1）、如图2，当滑片P 向左移动时，A 表和V 表将如何变化。
（2）、如图3，当滑片P 向左移动时，A 表和V 表将如何变化6、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电流表示数变大，灯变暗。
(B)电流表示数变小，灯变亮。
(C)电压表示数不变，灯变亮。
(D)电压表示数不变，灯变暗。
7、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P 向右移动时（ ） (A)电压表示数变大，灯变暗。
(B)电压表示数变小，灯变亮。
(C)电流表示数变小，灯变亮。
(D)电流表示数不变，灯变暗。
（二）、并联电路8、如图6，当滑片P 向右移动时，A 1表、A 2表和V 表将如何变化？关键：先由滑片移动，确定 的变化，根据并联电路特点，电压不变，由欧姆定律判断 支路的变化，最后根据并联电路特点，判断 电流的变化。
滑动变阻器专题训练
LSL滑动变阻器的使用1、滑动变阻器应与被调节的用电器串联。
2、使用前，要观察所用滑动变阻器的最大电阻值（阻值变化范围）和允许通过的最大电流，通过滑动变阻器的电流不能超过这个最大电流。
3、连入电路时，应“上、下”各连接一个连线柱，这样才能起到调节作用。
同时接上方两个接线柱相当于导线（这两点等同于同一点），同时接下方两个接线柱相当于定值电阻。
调节作用决定于下方使用的接线柱，接反则效果相反。
远离下方使用的接线柱则接入电阻增大，反之。
4、电流不经过滑片，不能起到调节作用。
5、闭合电路前，应将滑片移动到电阻最大的位置，防止电流过大烧坏电路元件，可以保护电路。
练习1、根据电路图连接实物图。
2、小强学习了滑动变阻器的使用方法后，想利用如图所示的器材设计一个可以控制电铃声音大小的电路，请你协助他完成下列任务：（1）连接好实物图；（2）画好正确连接后的电路图； （3）针对你所设计的电路，如果要使电铃的声音越来越响，滑动变阻器应向 调节。
3、根据实物图画出电路图。
L 1 L 2L 1 L 2L 2L 1 SL 1 L 2L 1 L 2L 2L 1 S4、滑动变阻器是靠改变接入电路中电阻丝的来改变电阻，从而改变电路中，一个滑动变阻器上标有“30Ω，2A”的字样，其中“30Ω”表示，“2A”表示．5、下列用电器需要用到变阻器的是（多选）（）A．普通白炽电灯；B．调温电烫斗；C．收音机上的音量调节旋钮；D．电饭锅．6、如图1所示，把滑动变阻器B、D端接入电路时，要使变阻器连入电路部分的电阻增大，则滑片P应向（填“左”或“右”）滑动．若此变阻器铭牌标有“20欧姆1安培”字样，表示这个变阻器电阻变化范围是欧姆，允许通过的最大电流是安培．滑片P 移至中点时接入的阻值R A P=欧姆．将这个变阻器接入如图2 所示的电路中，滑片P向左移动时，电路中的电流将．7、如图所示电路，电源电压不变，闭合开关S，当滑片P向右移动时灯泡L的亮度（选填“变暗”或“不变”），电压表示数（选填“变大”、“变小”或“不变”），电流表示数（选填“变大”、“变小”或“不变”）．8、如图所示，电阻R和滑动变阻器组成并联电路，此电路__________ （填“有”或“没有”）发生短路的可能．9、如图所示的是插入式电阻箱的结构示意图，它的最大电阻值是________Ω，图中A、B两个接线柱之间的电阻值是______Ω．10、下列说法中不正确的是（）A．滑动变阻器在一定范围内可以连续改变连入电路的阻值，但不能读出阻值B．电阻箱不可以连续地改变连入电路的阻值，但可以读出阻值C．要使变阻器能改变通过用电器的电流，必须将它与用电器串联D．滑动变阻器的接线柱不分正、负，因而无论怎样接入电路效果都完全一样11、在用滑动变阻器改变灯泡亮度的实验中，对于连接实验电路的注意事项，不必要的一点:A．连入变阻器时，应使滑片位于变阻器值最大的位置；B．开关、电流表应接在靠近电源电流流出的一端；C．连接电路时，应先将开关断开；D．电流表应与灯泡串联，并使它的“+”接线柱，靠近电源的“+”极一端．12、如图是滑动变阻器的结构和连入电路的示意图。
九年级物理滑动变阻器专题练习
20．如图所示，用笔画线代替导线，将答题纸上图中的各元件连接成电路，要求：
（1）电压表测量灯泡两端的电压；
（2）当滑动变阻器的滑片向左移动时，灯泡变亮；
12．如图是小海设计的温度测量仪的电路，R1是定值电阻，R2是阻值随温度升高而减小的热敏电阻，当R2的温度随环境温度降低时
A．电流表的示数增大B．电压表V1的示数增大
C．电压表V2的示数大D．电压表V2的示数减小
13．小林同学学习完滑动变阻器的知识后，自己设计了如图的电路。如将图中滑动变阻器的滑片向右慢慢移动，观察各电表的示数变化，下列判断正确的是（ ）
A．乙表的示数反映被测者成绩
B．被测者成绩越好，甲乙电表的示数之比越大，甲乙电表示数的变化量之比不变
C．在保证电路各元件安全的情况下，被测试者的最好成绩为25cm
D．R2功率的最小值为0.9W
7．如图是滑动变阻器的四种接线方法．把它们分别连接在电路中，当滑片P向左移动时，可使滑动变阻器接入电路的电阻变大的接法是
A．A和CB．A和BC．B和CD．C和D
4．如图所示的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（ ）
A．开关闭合前，电压表和电流表均无示数
B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大
C．开关闭合后，滑片P向左移动的过程中，电流表的示数变小
D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变
C．M接C、N接BD．M接C、N接D
2．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装面成能实现身高越高身高仪示数越大且刻度均匀的电路是（ ）
A． B． C． D．
3．将图中的滑动变阻器连入电路，当滑动变阻器的滑片P向C端滑动时，接入电路中的阻值变小，则变阻器连入电路的接线柱应是
八年级电学专题7-滑动变阻器的取值范围(练习)(原卷版+解析)
八年级电学专题（七）滑动变阻器的取值范围【同步练习】一、选择题1．如图所示，为我省某中学物理兴趣小组的同学们设计的电子身高测量仪电路图。
其中定值电阻R1=6Ω，电源电压恒为4.5V，滑动变阻器R2的规格为“15Ω，5A”，电压表的量程为0﹣3V，电流表的量程为0～0.6A，闭合S，则（）A．当测矮个同学身高时，电流表的示数变小B．当测高个同学身高时，电压表的示数变小C．当R2接入电路中的电阻为9Ω时，电压表的示数为2.7VD．为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是0～12Ω2．如图甲所示，电源电压不变，小灯泡L允许通过的最大电流为0.6A，滑动变阻器R的最大阻值为50Ω，电流表量程为“0~0.6A”，电压表量程为“0~15V”。
闭合开关S，在保证电路安全的前提下，最大范围调节滑动变阻器的滑片P，分别绘制了电流表示数与电压表示数、电流表示数与滑动变阻器R连入电路阻值的变化关系图象，如图乙、丙所示。
则下列说法中正确的是（）A．电源电压为16VB．当电流表示数为0.25A时，滑动变阻器连入电路的阻值为45ΩC．若滑动变阻器连入电路的阻值变小，则电压表V与电流表A示数之比变小D．若将电压表量程换为0~3V，滑动变阻器允许连入电路的阻值范围为18~50Ω3．某次实验中，李明同学连接了如图所示的电路，若电源电压为6V，且保持不变，电阻R1＝7Ω，滑动变阻器R2的最大阻值为20Ω。
他所选用的电压表量程为0~3V，电流表量程为0~0.6A。
为了保证电路安全，实验中滑动变阻器接入电路的阻值范围是（）A．0~3ΩB．0~7ΩC．3Ω~7ΩD．7Ω~10Ω4．如图所示的电路中，电源电压为18V且保持不变，电流表量程为“0~0.6A”，电压表量程为“0~15V”。
小灯泡标有“6V0.5A”字样（不考虑温度对灯丝电阻的影响），滑动变阻器上标有“60Ω1A”字样。
闭合开关，在保证电路元件安全情况下，下列说法正确的是（）A．灯泡变亮时，电流表和电压表示数都变大B．电路中电流变化范围是0.25~0.5AC．电压表的示数变化范围是“10~15V”D．滑动变阻器接入电路的阻值变化范围是“24～50Ω”5．如图甲所示，电源电压恒为9V，滑动变阻器的最大阻值为100Ω，电流在0.1A～0.4A 之间时电子元件均能正常工作。
滑动变阻器专题训练
滑动变阻器专题训练一、选择题1、如图是滑动变阻器的结构和连入电路的示意图，当滑片P向右滑动时，连入电路的电阻变小的是（）2、如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（）A.电压表的示数不变，电流表A1的示数变大，A2的示数变小B.电压表的示数不变, 电流表A1的示数不变，A2 的示数变大C.电压表的示数与A1的示数的比值变大，A2的示数变小D.电压表的示数与A1的示数的比值不变，A2 的示数变小3、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴O转动，另一端固定着一个浮子。
下列说法正确的是（）A、油量变少，电流表示数不变B、油量越少，电流表示数越大C、油量越多，电流表示数越小D、油量越多，电流表示数越大4、在图所示的电路中，电源两端的电压保持不变，开关闭合后，滑动变阻器的滑片P向左移动时，三个电表的示数变化情况是（）A．A的示数变小，V1的示数不变，V2的示数变小B．A的示数变大，V1的示数变大，V2的示数变小C．A的示数变小，V1的示数不变，V2的示数变大D．A的示数变大，V1的示数变小，V2的示数变大5、如图所示的电路中，电源电压不变，R为滑动变阻器。
闭合开关S后，在滑片P向右移动过程中（）A. 电流表A1的示数变小，灯泡变暗B. 电流表A的示数变小，电压表V的示数变大C. 电压表V的示数不变，电路的总电流变大D. 电压表V的示数不变，灯泡的亮度不变6、小华想用滑动变阻器控制小灯泡的亮度，设计了如图所示的4种电路，其中正确的是（）A.②③B.③④C.①③D.①②7、在探究“电阻上的电流跟两端电压关系”的实验过程中（1）小刚同学做出了以下猜想：A．电阻一定，电流跟电压成正比．B．电阻一定，电流跟电压成反比．C．电流跟电压无关．你认为合理的猜想是______（填序号），你的依据是___________．（2）为了检验猜想是否正确，小刚设计了如图所示的电路图，其中电源电压为3 V，电阻R为20Ω，变阻器R' 上标有“15Ω1A”字样．①请你帮他选量程：电压表应选 V，电流表应选A．②上表是小刚记录的数据，请你替小刚写出结论：电阻一定时，．③小刚在实验中想把电压表的示数调到1V，但无论怎样调节都无法达到要求，其原因是．（3）小刚还想用这个电路研究电流跟电阻的关系，并与上表中的第1次实验数据作比较，于是他把20Ω的电阻换成10Ω，闭合开关后，小刚的下一步操作是 ，记录数据；接着他再把10Ω电阻换成5Ω，重复上述操作．8、如图12所示，用笔画线代替导线，将图中元件连接成电路，要求：电压表测量灯泡两端的电压，当滑动变阻器的滑片向左移动时，灯泡变亮。
滑动变阻器应用练习(专题)
滑动变阻器应用练习（专题）滑动变阻器知识点的掌握是电学的一部分，也是中考的一部分。
对于初学者最好从基本入手，但是难免有学生觉得困惑，正所谓熟能生巧。
只要多练习就能掌握起本质。
1、如下图所示，当滑动变阻器向左移动时，电流表电压表的示数如何变化？解析：当滑动变阻器向左移动时，接入电路电阻变小，电流变大，即电流表示数变大，而定植电阻不变。
根据欧姆定律U=IR，因此电压表示数变大。
2、如下图所示，当滑动变阻器向左移动时，电流表电压表的示数如何变化？解析：滑片向左移，总电阻变小，电流减大，因此电流表示数减大。
此时电压表测的是滑动变阻器电压，由于流过它的电流减大，电阻变小，电压变化判断不出。
但是定值电阻的电流减大，电阻不变，因此定值电阻的电压减大。
总电压不变，则滑动变阻器的电压变小。
即电压表示数变小。
3、如下图所示，当滑动变阻器向右移动时，求L1、L2亮度的变化？解析：先对整个电路分析我们知道，L1与L2和滑动变阻器并联。
L1两端的电压等于总电压，而电源电压不变。
因此L1亮度不变。
滑动变阻器和L2串联，当滑片向右移动时电阻变大，电流减小。
故L2变暗。
4、如图所示，当滑动变阻器向右移动时，求L1、L2、L3的变化情况？解析：如图所示，当滑动变阻器向右移动时，总电阻变大，总电流减小，L3变暗，同时L3电压变小。
L1电压变大，L1灯泡变亮。
I3=I1+I2 I3减小、I1增大得到I2减小。
因此：L1、L2、L3的变化情况分别是：变亮、变暗、变暗。
5、如图所示，当滑动变阻器向右移动时，电压表和L1、L2怎样变化？解析：滑片向右移动时，变阻器接入电路阻值不变。
因此L1、L2亮度不变。
但是电压表测的电阻变小，因此电压表示数变小。
题目练习：向右移动：电流表1减小、电流表2不变向右移动：L1、L3不变、L2变暗。
电压表减小向右移：电流表减小；电压表变大。
向右移：A1减小A2减小A3增大（特殊值法，可计算出）。
初三物理-滑动变阻器专题
初三物理-滑动变阻器专题(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--图5滑动变阻器专题1、电阻：与材料、长度及横截面积有关（长度越长、横截面积越小则电阻越大）实验：控制变量法2、变阻器：通过改变导线的长度来改变电阻（接法：一上一下） 应理解变阻器的电阻随滑片P 移动的变化情况 一、选择题1．在图6所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都减小.2、如图5所示，电源电压保持不变，当变阻器滑片P 滑到A 端时，闭合开关S1和S2，灯泡L 恰好正常发光，以下说法正确的是（ ）A 、滑片P 仍在A 端，开关S1断开，S2闭合，灯泡L 仍正常发光B 、滑片P 仍在A 端，开关S1闭合，S2断开，灯泡L 仍正常发光C 、滑片P 滑到B 端，同时闭合开关S1和S2，灯泡L 仍正常发光D 、滑片P 滑到B 端，开关S1闭合，S2断开，灯泡L 仍正常发光3、右图是新型节能应急台灯电路示意图，台灯充好电后，使用时可通过调节滑动变阻器接入电路的阻值R 改变灯泡的亮度，假定电源电压、灯泡电阻不变，则灯泡两端电压U 随R 变化的图象是4、小明观察了市场上的测重仪后，设计了如图四个电路（R 是定值电阻，R 1是滑动变阻器）．可以测量人体重的电路是5、将如图所示的滑动变阻器连入电路，要求当滑片向左移动时，电路中的电流增大，则滑动变阻器连入电路的接线柱应该是 （ ） A ．A 和B B ．B 和D C ．A 和D D ．B 和C二、实验与探究6. 用图29所示的电路图做实验．请你回答相关的问题．（1）按该电路图在图30连接实物（图中有两根线已连好），要求滑动变阻器的滑片P向M 端移动时电流表的示数增大．VAVVA B C DRRR R 1RR 1R 1R 1SSS S（2）实验时A 2表的读数如图31，A 2示数为 A ．（3）正确连接电路，合上开关后看到L 1亮，L 2不亮．根 据这一现象，甲、乙两位同学分别做出以下分析： 甲：因为L 2不亮，所以电路断路． 乙：电路是通路，根据P ＝RU 2，P 与R 成反比．L 1亮，L 2不亮是因为L 1电阻远小于L 2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
专题训练：滑动变阻器一、基础知识1、滑动变阻器是靠改变__________________来改变电阻的，从而可以改变电路中的_______，使用滑动变阻器时，应将它与所要控制的电路___联。
2、如图所示是滑动变阻器串联在电路中的结构示意图，当滑片向左移动时，连入电路中的阻值变大的是（）3、将两只滑动变阻器按右图所示的方法连接，如果把a 、b两根导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应把滑片P1、P2放在：（）A．P1放在最右端，P2放在最右端; B．P1放在最左端，P2放在最左端;C．P1放在最右端，P2放在最左端; D．P1放在最左端，P2放在最右端.4、如图所示的滑动变阻器的四种接法中，当滑片P 向右移动时使电路的电阻变小的接法是:（）二、在串联电路中，滑动变阻器的左右移动不仅仅改变的是电流表的示数（或者也可以说是改变灯的亮度），而且也改变电压表示数，电源两端的电压表除外1、如图所示的两个电路中，当开关闭合、滑动变阻器的滑片都向右移动时，下列说法正确的是（）A.灯L1变亮，灯L2变暗B.灯L1变暗，灯L2变亮C、灯L1、L2 都变亮D、灯L1、L2 都变暗2、如图所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是（）A．A表变小、V1表变大，V2表变小B．A表变大、V1表变大，V2表变小C．A表变小、V1表变小，V2表变大D．A表变大、V1表变小，V2表变大3．图47所示的电路接通时，滑动变阻器的滑动触头由a滑到b的过程中（）A．安培表和伏特表的示数都变小B．安培表和伏特表的示数都变大C．安培表的示数变大，伏特表的示数变小D．安培表的示数变小，伏特表的示数变大4．如图57所示，AB两点间电压保持不变，当滑动变阻器的滑片向右移动时( ) A．安培表示数变小，伏特表示数变大B．安培表示数变小，伏特表示数变小C．安培表示数变大，伏特表示数变小D．安培表示数变大，伏特表示数变大5．如图60所示电路，电源电压不变，当滑动变阻器的滑片P向右滑动时，各电表示数的变化情况是( )A．A变小、V1变大，V2变小节B．A变大、V1变大，V2变小C．A变小、V1变小，V2变大D．A变大、V1变小，V2变大6．如图61所示的电路图中，当滑动变阻器的滑片P向下滑动时，下列判断哪个是完全正确的？（）A．安培表的示数变大，伏特表的示数变小，电灯L变亮B．安培表的示数变小，伏特表的示数变小，电灯L变暗C．安培表的示数变小，伏特表的示数变大，电灯L变暗D．安培表的示数变大，伏特表的示数变小，电灯L变亮7、如图10所示，电源电压不变，开关S闭合，滑动变阻器R1的滑片P向右移动时，电表的示数变化情况是（）A．电流表示数增大，电压表示数增大B．电流表示数减小，电压表示数减小C．电流表示数增大，电压表示数减小D．电流表示数减小，电压表示数增大8、如图所示的电路图中，当滑动变阻器的滑片P向下滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度 ______8题图9题图10题图9、如图所示电路，开关S闭合，当变阻器的滑片P向左滑动时，电流表示数______, 电压表示数 _______ ，灯的亮度变 ______ 。
10、如图所示．电源电压恒定．R1为定值电阻，R2为滑动变阻器。
闭合开关S后，在滑动变阻器的滑片P由a向b滑动的过程中电流表A的示数将__________，电压表V1的示数将____________，电压表V2的示数将_________(填“变大”、“变小”或“不变”)11、如图所示, 电源电压保持不变, 滑动变阻器滑片P 向右移动时 ：电流表的示数_________, 电压表的示数_________. (填“变大”、“变小”或“不变”)11题图 12题图12、如图所示的电路，开关S 闭合后，将滑动变阻器的滑片P 向右滑动的过程中，有关电流表和电压表的读数以及灯泡亮度的变化，叙述正确的是:（ ） A ．电流表的读数变大，电压表的读数变小，灯泡变暗; B ．电流表的读数变小，电压表的读数变大，灯泡变亮; C ．电流表、电压表的读数都变小，灯泡变暗;D ．电流表、电压表的读数都变大，灯泡变亮. 13、如图所示， 电路中的电源电压保持不变，当滑动变阻器的滑片由图中位置向a 点移动时，电表V1、V2、A 的示数变化正确的是 （ ）A ．V 1减小，V 2减小，A 增大B ．V 1增大，V 2减小，A 增大C ．V 1增大，V 2减小，A 减小D ．V 1减小，V 2增大，A 减小14、 如图所示电路中，电源电压不变，闭合开关S 移动变阻器的滑片P 向左移动时，下列说法正确的是（ ）A ．电流表示数变大，电压表示数变大B ．电流表示数变小，电压表示数变小C ．电流表示数变大，电压表示数变小D ．电流表示数变小，电压表示数变大三、 在并联电路中，滑动变阻器的左右移动改变的本支路是电流表的示数（或者也可以说是改变灯的亮度），但不改变本支路电压表示数，干路的总电流会改变，总电压不变，电源两端的电压表除外1、如图所示电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，A1表的示数_______,A2表的示数_________,V 表的示数________。
（填“变大”“变小”或“不变”）1题图 2题图 2、在图所示的电路中，电源电压保持不变，当开关S 闭合，滑动变阻器的滑片P 向右移动时，电流表和电压表的示数的变化情况分别为：( )A ．电流表的示数变小，电压表的示数变大;B ．电流表的示数变大，电压表的示数变小;C ．电流表的示数变小，电压表的示数不变;D ．电流表的示数变小，电压表的示数变小.3、如图所示，电源电压保持不变，当滑动变阻器滑片P由左端向右移到中点的过程中，各电表示数变化情况是_____________________3题图 4题图 5题图4、如图所示，电源电压不变，闭合开关、滑动变阻器的滑片由图示位置向中点移动的过程中，电流表示数______, 电压表示数 _______ ，灯的亮度 ______5、如图所示，电源电压保持不变时,当滑动变阻器滑片P向右滑动过程中，电压表V示数_______ ,电流表A1示数________,A2示数 __________（填“变大”“变小”或“不变”）6、如图所示，闭合开关S，当滑动变阻器的滑片向右滑动时，电路中电流表、电压表的示数变化情况是_______________________________________6题图7题图8题图9题图7．如图所示电路，电源电压不变，当开关闭合时，滑动变阻器的滑片向右移动，下列判断正确的是（）A．灯泡变亮B．电压表V的示数不变C．电流表A1的示数不变D．电流表A2的示数变小8．如图所示，电源电压不变，当开关S闭合时，电表示数的变化情况是( ).A．电流表、电压表示数均变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电压表示数变小，电流表示数变大9．如图所示的电路中，电源电压不变，当闭合开关S，滑动变阻器的滑片P从中点向上移动时，则电流表示数将__________；电压表示数将_________（选填“增大”、“减小”或“不变”）。
四、生活应用：1、如图所示是一种能自动测定油箱内油面高度的装置，R1是定值电阻，R2是滑动变阻器，它的金属滑片是杆的一端，O是转动轴，从油量表（即电流表）指针的示数就能知道油面高度，它的工作原理是（）A. 油面升高R变大，油量表指针偏转大B. 油面升高R变小，油量表指针偏转小C.油面降低R变大，油量表指针偏转小油面降低R变小，油量表指针偏转大2、小明同学在物理实践活动中，设计了如图所示的四种用电流表或电压表示数反映弹簧所受压力大小的电路，图中R′是滑动变阻器，R是定值电阻，电源两极间电压恒定．四个电路中有一个电路能实现压力增大，电表示数增大，这个电路是( )．3、一位同学设计了一个风力测定仪，如下左图所示，O是转动轴，OC是金属杆，下面连接着一块受风板，无风时以OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个灯泡，测风力时，闭合开关S，通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个_______________，观察灯泡L的亮度可以粗略地反映风力的大小；若要提高装置反映风力大小的性能，可采取的方法是____ ____ ___五，实验专题1、如图所示，有灯泡L1、L2，开关S，电源，电压表、电流表，滑动变阻器和导线若干，要求：L1、L2并联，开关控制整个电路，电流表测总电流，电压表测L1的电压，滑动变阻器改变通过L2的电流。
请画出电路图并连接实物图。
2、在一次实验中需要测量小灯泡两端的电压和通过它的电流.聪明而粗心的小刚连接了如图所示的电路.同组的小林发现有错误,主张拆了以后重新连接,可是时间来不及了,小刚眼珠一转,在图示的电路中只增加了一根导线,电路就正常工作了.（1）如果闭合图中所示电路的开关,电压表示数、电流表示数情况如何?小灯泡发光情况怎样（2）在图中画出小刚连接的那根导线.(用虚线表示)。
