TWS蓝牙耳机及充电盒系统介绍
TWS蓝牙耳机介绍及TI低功耗方案
TWS蓝牙耳机介绍及TI低功耗方案TWS(True Wireless Stereo, 真无线立体声)蓝牙耳机是近年来异常火热的音频产品。
它借助蓝牙芯片，先将手机与主耳机建立无线连接，再建立起主耳机和副耳机的无线通讯，从而完全摒弃了传统耳机间的线材连接，极大地方便了用户的使用。
另外，主耳机是可以单独使用的，完全能够胜任现有市场上的单颗蓝牙耳机的应用需求，使用功能非常强大。
因此自从2016年9月苹果发布第一款TWS耳机——Airpods以来，市场反响就非常热烈，后续音频厂商见此迅速跟进，扎堆布局TWS蓝牙耳机，使TWS耳机市场异彩纷呈。
接下來Bluetooth 5 将带来更精彩的使用者体验，新的充电盒设计会让消费者更为方便。
轻巧且便于携带是TWS耳机最为重要的设计目标，受限于充电盒和耳机的狭小空间，这两部分所用的电池容量都无法做大，充电盒的容量一般在1000mAh以内(其中又以200-700mAh范围内最为常见)，而耳机端的容量更小，绝大部分都小于100mAh。
因此无论是充电盒还是耳机，都应该重视系统低功耗的设计，保证产品有较长的使用时间。
1、充电盒系统介绍详细的充电盒系统框图如下：图1 TWS充电盒系统框图信号链部分，传感器主要有霍尔传感器，实现盒子的开合检测。
LED灯实现酷炫的显示效果，蓝牙芯片则可以将盒子信息传送给手机，便于手机查看盒子电量信息。
按键检测可能需要一些逻辑器件，如SN74LVC1G74这种D触发器，可以将按键的脉冲沿转变成电平的翻转，便于MCU记录按键信息。
电源轨部分，一般输入口做成5V的micro USB接口(苹果的Airpods 是lightning接口，也是5V)。
考虑到当前有不少支持高压快充的适配器，因此充电盒需要一个过压保护芯片做误插防护，再加一颗charger 给锂电池充电。
目前很多的charger都集成了过压保护的功能，但是过压响应时间大部分是us级别，建议额外再加一颗过压保护芯片做快速保护。
TWS-蓝牙耳机说明书-17tws说明书
TWS-蓝牙耳机说明书-17tws说明书TWS蓝牙耳机说明书-17tws 说明书一、产品概述欢迎您使用 17tws 蓝牙耳机，这是一款高性能、便捷实用的无线音频设备。
它采用了最新的蓝牙技术，能够为您带来清晰、稳定的音质体验，让您在聆听音乐、观看视频、进行通话等各种场景中都能享受到无线的自由与便利。
二、产品规格与参数1、蓝牙版本：502、有效距离：约 10 米（无障碍物情况下）3、电池续航：耳机单次使用约 4 小时，配合充电盒可使用约 20 小时4、充电时间：耳机约 1 小时，充电盒约 2 小时5、耳机重量：约 4 克6、频响范围：20Hz 20kHz7、驱动单元：＿____三、产品组成1、左右耳机2、充电盒3、充电线4、说明书四、佩戴方法1、选择合适的耳塞：耳机配备了不同尺寸的耳塞，您可以根据自己的耳道大小选择合适的耳塞，以获得最佳的佩戴舒适度和音质效果。
2、佩戴耳机：将耳机的耳塞部分轻轻插入耳道，然后将耳机的主体部分轻轻旋转，使其贴合耳部轮廓。
确保耳机佩戴稳固且舒适。
五、充电说明1、为耳机充电：将耳机放入充电盒中，确保耳机与充电盒内的金属触点接触良好。
充电盒连接电源后，耳机上的指示灯会亮起，表示正在充电。
当指示灯熄灭时，表示充电完成。
2、为充电盒充电：使用随附的充电线，将充电盒连接到电源适配器或电脑的USB 接口上进行充电。
充电盒上的指示灯会显示充电状态，充电时指示灯亮起，充满电后指示灯熄灭。
六、连接设备1、打开耳机：将耳机从充电盒中取出，耳机将自动开机并进入配对模式，此时耳机上的指示灯会快速闪烁。
2、打开设备的蓝牙功能：在您的手机、平板电脑或其他支持蓝牙的设备上，打开蓝牙设置。
3、搜索并连接耳机：在设备的蓝牙列表中，找到“17tws”并点击连接。
连接成功后，耳机上的指示灯会常亮。
七、操作说明1、播放/暂停音乐：轻触耳机上的多功能按键一次。
2、接听/挂断电话：轻触多功能按键一次。
3、拒接电话：长按多功能按键约 2 秒。

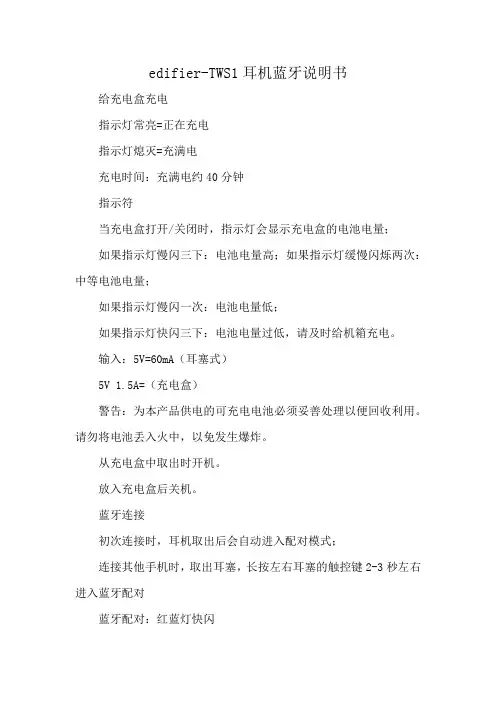

edifier-TWS1耳机蓝牙说明书
edifier-TWS1耳机蓝牙说明书给充电盒充电指示灯常亮=正在充电指示灯熄灭=充满电充电时间：充满电约40分钟指示符当充电盒打开/关闭时，指示灯会显示充电盒的电池电量；如果指示灯慢闪三下：电池电量高；如果指示灯缓慢闪烁两次：中等电池电量；如果指示灯慢闪一次：电池电量低；如果指示灯快闪三下：电池电量过低，请及时给机箱充电。
输入：5V=60mA（耳塞式）5V 1.5A=（充电盒）警告：为本产品供电的可充电电池必须妥善处理以便回收利用。
请勿将电池丢入火中，以免发生爆炸。
从充电盒中取出时开机。
放入充电盒后关机。
蓝牙连接初次连接时，耳机取出后会自动进入配对模式；连接其他手机时，取出耳塞，长按左右耳塞的触控键2-3秒左右进入蓝牙配对蓝牙配对：红蓝灯快闪搜索并连接“EDIFIER TWS1 Pro”，配对成功后蓝灯慢闪。
左右耳塞的TWS配对左右耳塞出厂前已完成TWS配对。
当耳塞在充电盒中时，分别点击左右耳塞的触控按钮五次进入TWS配对模式，蓝灯会快速闪烁。
配对完成后，蓝灯快速闪烁，然后红灯常亮。
清除配对记录清除配对记录功能操作接听电话：单击左耳或右耳拒绝/挂断电话：按住左耳塞或右耳塞暂停/播放：单击左耳或右耳上一曲目：双击左耳塞下一曲目：双击右耳塞提高音量：按住右耳塞降低音量：按住左耳塞常见问题为充电盒充电时，指示灯熄灭。
请确保充电盒与电源正确连接。
没声音检查耳塞是否在工作。
检查耳塞的音量是否在适当的水平。
检查耳机是否正确连接到手机。
检查耳塞是否在正常工作范围内运行。
耳塞的通话质量不好。
检查手机是否在信号强的区域。
请确保耳机在有效距离（10m）内且没有障碍物耳机和手机之间。
播放音乐时，无法控制暂停/播放/上一首/下一首通过耳塞跟踪。
请确保配对的设备支持AVRCP（音频/视频远程控制配置文件）配置文件。
养护你的厨具如果长时间不使用，请每三个月用锂电池给产品充电一次。
请将产品远离潮湿的地方，以免影响内部电路。
TWS-蓝牙耳机说明书-17tws说明书
1.Turn on: holding the “mul -func on” key for 3-6 seconds ,the red light will be flashing, this means the headset has already automa clly entered into pairing mode (TWS headphones can be used independently, but need to double click bu on again a er boot, un l blue and red light flashing, it can be used separately use at this me). 2. The right indicated light shall be off when the le and right ear pairing is successfully.
Refuse The Call
1.When there is an incoming call, press the "mul -func on bu on" answering calls; Long press to several seconds if need to refuse to answer is. 2.Pressing the “Mul -func on”key con nues to play the music.
User Manual
Truly Wireless Bluetooth Headsets
Introduction
Thank you for choosing and using this mini sport Bluetooth headset. This manual will help you how to operate this Bluetooth headset. Before using Bluetooth headset, you need to know how to use Bluetooth func on on your mobile phone or other Bluetooth devices. This product right and le ear can be used separately (mono) alone, also can be used together in pairs (stereo).Fashionable appearance with high quality stereo, Enriches and improves your way of life, any me, anywhere, to enjoy the music.
蓝牙耳机说明书
蓝牙耳机说明书一、参数配置真正无线连接（TWS）实现无线立体声，左右声道分离，HIFI音效。
左右耳均具有完整蓝牙功能，可单独使用，也可以成对使用。
蓝牙版本：双模蓝牙V5.0+EDR,超低功耗支持协议：蓝牙使用频段蓝牙传输距离：15-25米电池容量：BatteryCapacity左右耳均内置30mAh特殊定制可充电符合物理电池，充电盒电池容量300mAh待机时间：双耳可待机6小时通话/播放时间耳机播放时间约：2-3小时；耳机通话时间约：4小时二、耳机使用步骤与特别说明1.开启充电盒开关（蓝灯或红灯亮起）2.打开充电盒上盖取出耳机，耳机自动开机配对（重要提示：打开充电盒之前开启充电盒开关，是耳机自动开机的前提）3.与其他设备配对：打开手机或其它设备蓝牙设置，搜索蓝牙名点击链接蓝牙4.耳机放入充电盒进入充电模式，耳机自动关机5.无线耳机左右耳机均可以分开单独连接，其它蓝牙设备使用6.无线耳机若5分钟没有连接蓝夜设备将会自动关机三、耳机触摸功能说明1.左耳、右耳触摸位置，轻触1下接听电话，左右耳机连触2下音量减，右耳耳机连触2下音量加，左耳连按3下下一曲，右边连按3下上一曲，长按3秒Siri功能，长按5秒开关机，来电时两个耳机同时报号。
2.关机后再开机，耳机自动连回手机。
3.整机都是有语音提示的。
4.耳机为双通道，通话左右耳都有声音。
5.耳机音乐播放时间约2-3小时，通话时间约4小时，待机时间约6小时。
6.听歌时，主耳连接触摸3下为播放下一曲，短触两下会“咚”一声响为加音量，当加到最大会有英文播报提示最大音量。
7.副耳3下为上一曲，短触两下会“咚”一声响为减音量一直到没有声音。
8.长按3秒，唤醒苹果Siri功能。
9.长按5秒关机（放入充当仓充电时会自动关机）四、耳机概述1.耳机防尘网2.多功能按键3.MIC4.耳机充电口5.充电盒充电口五、注意事项1.请勿暴力对待本产品，也不要用重物挤压，远离高温高湿环境。
蓝牙无线耳机产品规格书电声参数表
取出右耳蓝灯闪烁，双击进入配 对
12 恢复出厂设置
将耳机放入特殊充电仓内,单击充电 仓按键一次,过10S后完成清除耳机 TWS信息,蓝白灯同时闪2次 TWS配对成功后，主机蓝白交替闪， 副机5S闪一次白灯
将耳机放入特殊充电仓内,单击 充电仓按键一次,过10S后完成清 除耳机TWS信息,蓝白灯同时闪2 次 TWS配对成功后，主机蓝白交替 闪，副机5S闪一次白灯5和手机配对成功
Pairing successful
Pairing successful
软件测试结果
DQ测试结 果
6
连接手机
connected
connected
1.双耳连接手机，将左耳放入充电盒
关机，右耳先回连，如果回连不上，
右耳进入配对模式
7
右耳机（副机）配 2.双耳TWS连接，开机不连接手机，
对模式
power on
放入充电盒，白
灯长亮；
1.放入充电盒自动关机
无连接10分钟自 2.无连接10分钟后自动关机
动关机，LED熄灭
power off
LED指示
蓝灯亮2秒
放入充电盒，白 灯长亮； 无连接10分钟自 动关机，LED熄灭
4
准备和手机配对
paring
主耳蓝白交替 闪，副耳白色慢 闪
paring
主耳蓝白交替 闪，副耳白色慢 闪
33 充电完成 软件测试：
耳机白灯长亮，充电盒 灯不闪
审核：
耳机指示灯熄灭
DQ测试：
蓝白灯快速闪
审核：
耳机白灯长亮， 充电盒灯不闪
耳机指示灯熄灭
左耳机(主机） 提示音
power on
1.放入充电盒自动关机 2.无连接10分钟后自动关机
TWS耳机无线充原理及结构设计要点认识
TWS耳机无线充原理及结构设计要点认识本视频讲解（电子基础差的请看视频讲解），TWS耳机无线充的原理（电生磁/磁生电）及容易出现的问题+结构设计要点，相信看完后，无线充小白也能茅塞顿开，豁然开朗。
一、TWS耳机无线充种类：1、电磁感应（TWS应用）：初级线圈一定频率的交流电，通过电磁感应在次级线圈钟产生一定的电流，从而将能量从传输端转移到接收端。
2、磁共振：磁场共振充电由能量发送装置，和能量接收装置组成，当两个装置调整到相同频率，或者说在一个特定的频率上共振，它们就可以交换彼此的能量。
3、电场耦合：利用通过沿垂直方向耦合两组非对称偶极子而产生的感应电场来传输电力。
一般充电模块是由2个非对称偶极子按垂直方向排列而成的，这组偶极子各由供电部分和接收部分的活性炭电极和接地电极组成。
4、无线电波：主要有微波发射装置和微波接收装置组成，可以捕捉到从墙壁弹回的无线电波能量，在随负载作出调整的同时保持稳定的直流电压。
此种方式只需一个安装在墙身插头的发送器，以及可以安装在任何低电压产品的“蚊型”接收器。
二、TWS耳机无线充-充电原理讲解及易出现的问题1、无线充发射端：电生磁，接收端：磁生电2、无线充两个线圈的原理，基本等同变压器的原理（相比变压器，无线充无铁芯），都是电生磁，磁生电的过程（需要振荡电路或交变电路才能生效）3、无线充因漏磁等原因所以转换效率较低二、TWS耳机无线充结构组成：隔磁片+线圈三、TWS耳机常用无线充功率：3/5/10W等及如何计算功率四、TWS耳机无线充线圈结构固定：粘接于壳体/粘接于支架等五、TWS耳机无线充结构设计注意事项：与壳体的距离及其它金属防隔磁屏蔽没有耐心看文字的请看视频无线充线圈示意图：无线充原理参考变压器示意图TWS耳机无线充线圈+隔磁片实物拍摄图。
TWS无线蓝牙耳机操作说明任务清单模板
TWS无线蓝牙耳机操作说明任务清单模板一、TWS无线蓝牙耳机简介二、产品特点1.真无线设计：采用TWS技术，耳机之间无需任何线缆连接，提供真正的无线音频体验。
2.蓝牙连接：采用蓝牙5.0版本，稳定可靠，支持远距离连接。
3.高音质输出：内置高质量音频芯片，提供清晰、逼真的音质，让您享受更好的音乐体验。
5.充电盒：配备便携的充电盒，方便携带和充电，延长使用时间。
三、使用方法1.充电a.将耳机放入充电盒内，确保充电盒有足够的电量。
b.关闭充电盒的盖子，插入充电线连接电源，耳机会自动开始充电。
c.充电时，充电盒上的指示灯会亮起，表示正在充电。
d.当耳机充满电后，指示灯会熄灭。
2.连接蓝牙设备a.打开手机或其他音频设备的蓝牙功能。
b.打开充电盒的盖子，耳机会自动开启蓝牙配对模式，耳机指示灯以蓝色闪烁。
c.在蓝牙设备列表中找到耳机的名称，点击连接。
d.连接成功后，耳机指示灯将变为稳定的蓝色。
3.操作耳机a.单次点击任一耳机的触摸面板，可播放或暂停音乐。
b.双击左耳机触摸面板，可切换上一首音乐；双击右耳机触摸面板，可切换下一首音乐。
c.长按左耳机触摸面板，可调低音量；长按右耳机触摸面板，可调高音量。
e.使用双耳模式时，左右耳机之间的连接稳定，无需额外操作。
4.关机和重置a.长按任一耳机触摸面板约5秒，耳机指示灯将变为红色，表示关机。
b.若要重置耳机，将耳机放回充电盒内，关闭盖子，长按盒子上的配对键约10秒，直到指示灯闪烁，然后重新连接蓝牙设备。
四、注意事项1.请勿将耳机暴露于高温、潮湿或易燃的环境中。
2.使用时尽量避免与其他无线设备干扰，保持良好的信号连接。
3.使用后请将耳机放回充电盒充电，以延长耳机的使用寿命。
4.耳机可能会发出一些低电量或连接异常的提示音，应及时充电或重新连接蓝牙设备。
5.请按照正确的使用方法操作耳机，避免操作错误导致功能异常。
tws耳机简介演示
产品优点总结
音质清晰
tws耳机音质清晰，低音强劲 ，高音细腻，能够提供较好的 听觉体验。
充电方便
tws耳机一般采用充电盒设计 ，可以随时为耳机充电，延长 使用时间。
真无线设计
tws耳机采用了真无线设计， 方便携带，用户可以随时随地 使用。
降噪效果
部分tws耳机具备降噪功能， 能够减少外界噪音干扰，提供 更好的听觉环境。
02 tws耳机产品设 计理念与技术
设计理念
简洁设计
tws耳机采用简洁的设计理念，注 重产品的外观和舒适度，以便用 户可以专注于音乐和通话体验， 而不是被耳机本身分散注意力。
便携性
tws耳机的设计重点之一是便携性 ，以便用户可以随时随地携带和使 用。
耐用性
tws耳机采用高质量的材料和耐用的 电池，以确保用户可以使用很长时 间而不需要频繁更换或修理。
tws耳机使用蓝牙技术，这种技术具有很高的连接稳定性 ，即使在移动设备或信号干扰的情况下，也可以保持连接 。
降噪技术
环境降噪
tws耳机使用环境降噪技术来减少外部噪音，如交通、人群和电器噪音。这种 技术可以帮助用户更好地专注于音乐或通话内容，而不被周围环境干扰。
自适应降噪
一些高端tws耳机使用自适应降噪技术，这种技术可以自动检测环境噪音并相应 调整降噪级别，以提供最佳的听觉体验。
详细描述
tws耳机的设计需要考虑人体工学和佩戴舒适度，合适的耳塞 和重量分布可以提高佩戴的舒适度。同时，耳机的大小和形 状也需要适应不同的耳朵形状，以确保佩戴稳固。
音质评价与比较
总结词
音质是tws耳机产品用户体验的核心因素之一。
详细描述
tws耳机的音质应该清晰、平衡、动态，没有明显的失真或噪音。不同品牌和型 号的tws耳机在音质上会有所差异，用户需要根据自己的听音喜好和使用场景选 择适合自己的产品。
TWS蓝牙迷你耳机电池充电盒UI操作使用说明
充电中充满 充电中充满 充电中充满 充电后拔掉电源 充电后拔掉电源
电量显示优先状态
耳机状态
电池盒LED灯状态
放入耳机时
显示充电盒电量状态5S后，再显示耳机充电 状态
未放入耳机
显示电池盒充电指示状态
耳机充电中
显示电池盒充电指示状态
耳机充满
显示充电盒充电指示状态
未放入耳机
充电盒在非充电状态下，长按12秒清除耳机与手机的配对信息, LED状态：四个LED指示灯先反跑马，再正跑马显示1次；
序号 3
序号
项目 电池盒放电（输出）指示
耳机充电LED指示 电池盒放电对耳机充电时
当耳机未放入充电盒时，相对应的指示灯无反应.
项目 充电状态下
电池盒充电LED指示 LED指示
充电状态下，当电量低于25%时（<3.6V）， 1号、2号、3号、4号灯进入跑马灯状态，
序号 1 2
序号 1 2
TWS耳机电池充电盒UI操作使用说明
项目 电池盒充电（输入） 电池盒放电（输出）
操作使用说明 外部插入USB即可对电池盒充电；放在无线充底座上可对电池充 配套耳机放入指定位置，自动对耳机充电
测试结果
项目 充电盒电量显示
清除耳机配对
充电盒按键操作 操作方法
充电盒在非充电状态下，按压充电盒按键一次，当前电量LED显
序号 1 2 3 4 5 6
打开充电盒LED灯显示充电盒电量状态
电量状态（电池盒放电状 态）
LED指示
100%电量状态（4.0-4.2V）
按压充电盒按键一次， 4个灯长亮5S,
75%电量状态（3.8-4.0V）
按压充电盒按键一次， 充电盒1号、2号、3号灯长亮5S，其他灯熄灭,
蓝牙耳机充电盒的结构原理
蓝牙耳机充电盒的结构原理
蓝牙耳机充电盒的结构原理如下：
1. 外壳：充电盒通常采用塑料外壳，具有防尘、防水和耐用的特点。
2. 电池：充电盒内置一个或多个充电电池，用于为蓝牙耳机提供充电电源。
3. 充电电路：充电盒内部有充电电路，用于通过外部电源将电能转移给充电电池，并监控电池的充电状态。
4. 充电接口：充电盒通常配有一个充电接口，用于连接外部电源进行充电。
5. 充电指示灯：充电盒上通常有一个或多个充电指示灯，用于显示充电盒的充电状态。
6. 充电插槽：充电盒内部有一个或多个充电插槽，用于放置蓝牙耳机进行充电。
插槽通常具有磁性，可以吸附住蓝牙耳机，确保接触良好并充电正常。
7. 充电控制：充电盒内部的充电电路具有充电控制功能，可以根据蓝牙耳机的充电需求进行智能充电控制，如恒流充电和恒压充电等。
8. 电池保护：充电盒的充电电路还具有电池保护功能，可以对充电电池进行过充、过放和短路保护，确保充电电池的安全使用。
9. 充电管理：充电盒通常具有充电管理功能，可以监控蓝牙耳机的充电状态，并在蓝牙耳机充电完毕后停止充电，以防止过度充电损坏电池。
通过以上结构原理，蓝牙耳机充电盒可以为蓝牙耳机提供方便的充电方式，为用户提供更好的使用体验。
真无线耳机充电盒工作原理
真无线耳机充电盒工作原理
真无线耳机充电盒的工作原理是通过内置的锂电池对耳机进行充电。
充电盒中包含一个充电回路，其中有一个充电控制电路和一个电源输入端。
当充电盒的电源输入端连接充电器或电脑USB接口时，充电
器或电脑会为充电盒供电。
充电控制电路会检测电池电量，并根据需要控制充电器输出的电流和电压，以保证充电过程的安全和高效。
充电控制电路将电流和电压输出到锂电池上，从而对电池进行充电。
锂电池会根据充电控制电路的信号进行充电，并将储存的电能转化为直流电流供给耳机使用。
充电过程中，充电控制电路会实时检测电池的充电状态，一旦充满电后，会自动停止充电，以防止过充并保护电池寿命。
此时，充电盒中的LED指示灯可能会改变颜色，用以提示充电
完成。
当使用者需要充电无线耳机时，只需将耳机放入充电盒中，耳机上的接触点会与充电盒的接触点对齐，从而与充电盒内的充电回路相连。
充电盒会自动检测耳机的电量，并启动充电过程。
tws蓝牙耳机方案
tws蓝牙耳机方案随着科技的进步和人们生活节奏的加快，音乐已经成为人们日常生活中不可或缺的一部分。
为了更好地享受音乐，蓝牙耳机作为一种无线音频解决方案得到了广泛的应用。
TWS（True Wireless Stereo）蓝牙耳机方案作为蓝牙耳机市场的新宠，具备了无线、便携和高音质等特点，逐渐成为消费者的首选。
本文将针对TWS蓝牙耳机方案进行详细的介绍和分析。
一、TWS蓝牙耳机方案的基本原理TWS蓝牙耳机方案是基于蓝牙技术的创新，通过蓝牙芯片和一对无线立体声耳机实现无线传输音频信号。
其基本原理包括以下几个方面：1. 主从耳机通信：TWS蓝牙耳机方案中，一主一从的耳机通过蓝牙技术进行通信，主耳机与音源设备进行连接，然后主耳机通过无线通信将音频信号传输到从耳机。
2. 左右声道同步：TWS蓝牙耳机方案通过左耳与右耳之间的同步，实现立体声效果。
通过采用低延迟的传输技术，使左右耳的声音同步性较高，提供更好的音乐享受。
3. 蓝牙连接稳定性：TWS蓝牙耳机方案采用双向传输的方式，通过双向传输实现了更稳定的蓝牙连接，减少了音频信号的断断续续现象。
二、TWS蓝牙耳机方案的优势TWS蓝牙耳机方案相对于传统的有线耳机方案，具备了以下几个明显的优势：1. 无线便携：由于采用了无线传输技术，TWS蓝牙耳机方案不再受到有线限制，使得耳机更加便携，方便用户随时随地地享受音乐。
2. 真正的无线立体声效果：TWS蓝牙耳机方案通过左右声道同步技术，提供了更真实立体的音乐效果，使用户能够获得更加沉浸式的音乐体验。
3. 低功耗省电：TWS蓝牙耳机方案通过优化蓝牙连接、信号传输等技术，实现了低功耗省电特性，延长了耳机的使用时间。
三、TWS蓝牙耳机方案的应用场景TWS蓝牙耳机方案得益于其无线便携和高音质的特点，已经广泛应用于各个领域：1. 蓝牙耳机市场：作为蓝牙耳机市场的新宠，TWS蓝牙耳机方案受到了消费者的追捧。
它的无线便携性和高音质为用户提供了更好的音乐体验。
QCY T5 TWS智能耳机说明书
Power-on Touch earbud for 2s to power on (LED turns on green for 1s) Take out earbuds from the case to power on(LED turns on green for 1s)
Power-off Touch earbud for red for 2s) If earbuds are not connected with cellphone, touch either earbud for 8s to power off both earbuds. If earbuds are connected with cellphone, touch earbud for 8s to power off that single earbud. Push earbuds into the case to power off.
( 此模式用于双耳配对失败的情况 )
关机状态下,分别将左右耳长按5s进入配对状态,然后双击触控 面板,进入TWS重新搜索配对状态( 红绿灯同时双闪 ),配对成功, 左耳进入配对状态右耳灭灯,点击连接手机搜索"QCY_T5".
主从切换 首次连接手机，左边为主耳机，有过连接记录不区分主副， 自由切换。
双耳机操作功能 开机 关机状态下，触摸触控板约2秒（绿灯亮约1秒 ） 充电状态下，打开充电盒，取出耳机（绿灯亮约1秒 ） 关机 任何状态下，触摸触控板约8秒（红灯亮约2秒） 长按触摸面板键8秒（未连接设备时可联动关机,已连接设备， 单耳长按关机只会关闭一边） 任何状态下，耳机放入充电盒
（Please try the following steps, in case earbuds fail to pair with each other automatically.)
倍思 TWS 真无线蓝牙耳机Bowie M2+产品说明书
以下为Bowie M2+产品说明书文案倍思TWS真无线蓝牙耳机Bowie M2+Baseus True Wireless Earphones Storm LiteBowie M2+使用说明书User Manual使用产品前请仔细阅读本使用说明，并妥善保管（说明书首页）Please read this user manual carefully before use and keep it for future reference.3. Download the app and link the earphones to app.4.关机（线框图）将耳机放回充电盒，并盖上盖子，完成关机。
Reject a call: press and hold left or right earphone (L or R) 1.5s充电电量指示灯:Indicador de nível de carga da bateria:充电仓为耳机充电：白灯闪，1~2分钟后熄灭连接电源为充电仓充电（或无线充电）：充电过程中，指示灯显示红色闪烁，充满电后，指示灯显示白色长亮未充电状态下，按钮按压一下可以显示当前充电盒电量状态：少于20%电量显示红灯，5s后熄灭；21%~100%电量显示白灯，5s后熄灭。
Power indicator:Charge earphones in the charging case: The white indicator blinks and goes off after 1-2 minutes.Charge the charging case through its power supply (or through wireless connection):: During charging, the indicator blinks red. When fully charged, the indicator is steady on white (an icon is displayed).Non-charging state: Press the button to show the current battery level of the charging case. Battery level is lower than 20%: The red indicator is on and goes off in 5s.Battery level is in the range of 21% to 100%: The white indicator is on and goes off in 5s.恢复出厂设置：Restore to factory settings:耳机开盖，长按充电仓按键5秒，指示灯红白灯同时闪烁3次。
TWS蓝牙迷你耳机电池充电盒UI操作使用说明
按压充电盒按键一次， 充电盒1号、2号灯长亮5S，其他灯熄灭,
25%电量状态（3.3-3.6V）
按压充电盒按键一次， 充电盒1号灯长亮5S，其他灯熄灭,
0%电量状态（3.0-3.3V）
按压充电盒按键一次， 充电盒1号快闪5S，其他灯熄灭。
低于3.0V
无反应
序号 1
2 3 4 5 6 7 8 9
电池盒状态 未充电状态
电池盒四颗电量指示灯常亮
耳机充电中
电池盒四颗电量指示灯常亮
耳机充满
电池盒四颗电量指示灯常亮
未放入耳机
不亮灯
耳机已充满
不亮灯
10
充电后拔掉电源
耳机未充满
不亮灯
注：电量显示优先状态：充电盒>耳机，充电盒充电时，放入耳机去充电，优先显示充电盒充电状态，拔掉充电盒电 源后，如果耳机在充电盒内，显示耳机充电状态
序号 1 2
序号 1 2
TWS耳机电池充电盒UI操作使用说明
项目 电池盒充电（输入） 电池盒放电（输出）
操作使用说明 外部插入USB即可对电池盒充电；放在无线充底座上可对电池充 配套耳机放入指定位置，自动对耳机充电
测试结果
项目 充电盒电量显示
清除耳机配对
充电盒按键操作 操作方法
充电盒在非充电状态下，按压充电盒按键一次，当前电量LED显
QR/RD-007-A/1
当充满至25%时（3.6V≤V＜3.8V）， 1号灯长亮其他灯依然保持跑马灯模式，
当充满50%时（3.8V≤V＜4.0V）, 1号、2号灯长亮其他灯依然保持跑马灯模式，
当充满75%时(4.0V≤V＜4.2V), 1号、2号、3号灯长亮，4号灯依然保持跑马灯模式，
当充满100%时, 1号、2号、3号、4号灯长亮。
TWS耳机结构评审
TWS耳机结构评审
今天，我要对TWS（True Wireless Stereo）耳机结构进行评审，TWS是一种无线结构的耳机，由左右耳机组成，无须像传统有线耳机一样连接一根线来实现双声道音效，而是通过无线传输来完成，这种耳机大大方便了用户使用。
首先要说的是TWS耳机结构上面的硬件，它主要包括一对无线耳机，一个充电盒，以及一些用于无线连接的射频芯片和协议芯片。
其中，无线耳机上的硬件有一个芯片和一对功放。
芯片用于实现无线功能，功放用于提供音频信号，放大信号使耳机喇叭能够发出更加动听的声音。
其次是TWS耳机的功能，首先是无线传输，通过两只耳机之间的无线连接，可以方便的进行双耳的音乐输出，而不用像传统的有线耳机一样受到线的约束，自由度更高，同时在无线连接的传输过程中，也可以采用加密技术对信号进行加密，从而大大提高了信息传输的安全性，同时也可以实现一些高级功能，比如自动断开连接，节省了电量，使用时间更长。
此外，TWS耳机还具有智能化的功能，主要体现在智能降噪、自动连接、智能控制等方面。
智能降噪可以根据用户的环境来调整静音，让声音更加清晰；自动连接能够更快的建立耳机之间的连接；智能控制可以通过声控来控。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
TWS蓝牙耳机及充电盒系统介绍
TWS(True Wireless Stereo, 真无线立体声)蓝牙耳机是近年来异常火热的音频产品。
它借助蓝牙芯片，先将手机与主耳机建立无线连接，再建立起主耳机和副耳机的无线通讯，从而完全摒弃了传统耳机间的线材连接，极大地方便了用户的使用。
另外，主耳机是可以单独使用的，完全能够胜任现有市场上的单颗蓝牙耳机的应用需求，使用功能非常强大。
因此自从2016年9月苹果发布第一款TWS 耳机– Airpods以来，市场反响就非常热烈，后续音频厂商见此迅速跟进，扎堆布局TWS蓝牙耳机，使TWS耳机市场异彩纷呈。
TWS耳机系统介绍
TWS耳机的系统主要可以分为两部分，分别是充电盒以及耳机。
充电盒的作用类似于充电宝，专门给两个耳机进行充电。
受限于充电盒和耳机的狭小空间，这两部分所用的电池容量都无法做大，充电盒的容量一般在1000mAh 以内(其中又以200-700mAh范围内最为常见)，而耳机端的容量更小，绝大部分都小于100mAh。
因此无论是充电盒还是耳机，都应该重视系统低功耗的设计，保证产品有较长的使用时间。
1、充电盒系统介绍
图1 TWS充电盒系统框图
信号链部分，传感器主要有霍尔传感器，实现盒子的开合检测。
LED灯实现酷炫的显示效果，蓝牙芯片则可以将盒子信息传送给手机，便于手机查看盒子电量信息。
按键检测可能需要一些逻辑器件，如SN74LVC1G74这种D触发器，可以将按键的脉冲沿转变成电平的翻转，便于MCU 记录按键信息。
电源轨部分，一般输入口做成5V的micro USB接口(苹果的Airpods是lighting接口，也是5V)。
考虑到当前有不少支持高压快充的适配器，因此充电盒需要一个过压保护芯片做误插防护，再加一颗charger给锂电池充电。
目前
很多的charger都集成了过压保护的功能，但是过压响应时间大部分是us级别，建议额外再加一颗过压保护芯片做快速保护。
Charger方面，建议用带power-path(即路径管理)的charger，一方面，当盒子电池电量较低时，插上适配器可以立刻得到较高的系统电压，保证盒子可以立刻给低电量耳机供电;另一方面，当快充电流设置的较小时，若负载需要恒定吃载(如驱动LED灯)，这部分的负载很可能在charger的截止电流附近，不带power-path功能的话charger很可能无法判断电池已经充满，使用体验就会差一些。
电池一般都是单节锂电池，一般是由电池包厂商提供，并且已经将电量计和二次保护IC封包在内，保证电池更可靠的工作。
单节锂电池的电源主要供给两部分：一部分升压到5V给耳机供电，另一部分降压到3V及以下给盒子内的MCU/Sensor等。
2、耳机系统介绍
TWS一般有两个耳机，他们的系统都是一样的，详细框图如下：
图2 耳机系统框图
信号链部分，蓝牙芯片负责接收手机发送过来的数据，然后经过耳放推动耳机。
传感器主要是重力传感器，检测耳机晃动等信号。
目前蓝牙芯片的集成度非常高，还能做一些调音的功能。
电源轨部分，受限于非常狭小的耳机空间，耳机端已经不能做成micro USB接口的供电口，通常改成特定的金属接触片方式。
耳机输入电源来自于充电盒升压稳定后的
5V，因此耳机端的输入不存在过压的风险，可以不必加过压保护，直接经过charger后就可以给单节锂电池充电。
同样的，电池同样由电池包厂商提供，集成电量计和二次保护。
电池经过LDO再给系统提供2.5V或者1.8V的电源。
TWS耳机的设计需要综合考虑功耗、封装和性能，使产品具有更好的体验结果。
