熔断器用复合熔断片技术条件
熔断器的标准
熔断器的标准熔断器是一种用于保护电气设备的重要安全装置，其作用是在电路发生过载或短路时，迅速切断电路，防止设备损坏或火灾发生。
熔断器的标准是指熔断器应当符合的技术要求和规范，以确保其在工作中能够可靠地发挥作用。
本文将对熔断器的标准进行详细介绍。
首先，熔断器的标准应包括其额定电流和额定电压。
熔断器的额定电流是指其能够正常工作的最大电流值，而额定电压则是指其能够正常工作的最大电压值。
这些参数的设定需要根据具体的电气设备和电路来确定，以确保熔断器能够在正常工作条件下发挥作用。
其次，熔断器的标准还应包括其熔断特性。
熔断特性是指熔断器在过载或短路时的熔断时间和熔断能力。
熔断时间是指熔断器在电路发生过载或短路时的动作时间，而熔断能力则是指熔断器能够承受的最大电流值。
这些参数的设定需要根据具体的电路和设备来确定，以确保熔断器能够在发生故障时及时切断电路，保护设备和人身安全。
另外，熔断器的标准还应包括其外观和尺寸。
熔断器的外观和尺寸需要符合相关的标准和规范，以确保其能够正确安装和使用。
此外，熔断器的外壳材料和防护等级也需要符合相关的标准要求，以确保其能够在恶劣的环境条件下正常工作。
除此之外，熔断器的标准还应包括其使用寿命和环境要求。
熔断器的使用寿命是指其能够正常工作的时间，而环境要求则是指其能够正常工作的环境条件。
这些参数的设定需要根据具体的工作条件和环境来确定，以确保熔断器能够长期稳定地工作。
总之，熔断器的标准是保证其安全可靠工作的基础，只有符合相关的技术要求和规范，熔断器才能够在电路发生故障时及时切断电路，保护设备和人身安全。
因此，在选择和使用熔断器时，需要严格按照相关的标准要求进行，以确保其能够正常工作，发挥作用。
熔断器复验技术条件(进厂检验规范)
备注
1
一般检查
1产品外包装必须完整，并附有制造厂厂名，产品合格证及样本或表明产品技术要求的使用说明书。
2产品名牌必须有制造厂厂名，型号规格及生产日期（小型产品除外）
3产品外观结构部件不应有损坏，变形，外表镀层良好
4 产品型号、外形尺寸、安装尺寸符合产品标准及订货要求（或采购计划表）
目测
XXX有限公司
检验规范
XXX.692.127
熔断器
共1张
第1张
1 范围
本检验规范规定了成套开关设备中熔断器，熔断体的进厂检验项目，检验要求和检验方法等。
2 编制依据
XXX.689.147 军品熔断器复验技术文件。
3 内容
3.1 采用全数检验方式。
3.2 检验内容见表1。
表1
序号
检验项目
检验要求
检验方法
签 字
日期
HC30B-32及RL93\RL96系列熔断器 适用于BLX保险丝
2
性能检查
内部良好接通
适当抖动检查可靠性
万能表（或搭灯）
生产供应部
市 场 部
质 保 部
技 术 部
旧底图总号
底 图 总 号
签字
资 料 来 源
编 制ห้องสมุดไป่ตู้
批 准
校 核
日期
标准审查
提出部门 技术部
审 定
实施日期
标记
处数
文件号
签字
日期
批准文号
职 务
熔丝熔片的配置标准

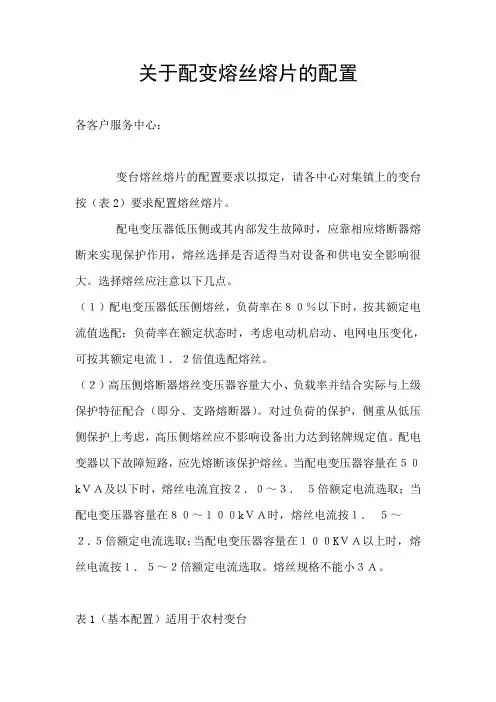

关于配变熔丝熔片的配置各客户服务中心：变台熔丝熔片的配置要求以拟定，请各中心对集镇上的变台按（表2）要求配置熔丝熔片。
配电变压器低压侧或其内部发生故障时，应靠相应熔断器熔断来实现保护作用，熔丝选择是否适得当对设备和供电安全影响很大。
选择熔丝应注意以下几点。
（１）配电变压器低压侧熔丝，负荷率在８０％以下时，按其额定电流值选配；负荷率在额定状态时，考虑电动机启动、电网电压变化，可按其额定电流１．２倍值选配熔丝。
（２）高压侧熔断器熔丝变压器容量大小、负载率并结合实际与上级保护特征配合（即分、支路熔断器）。
对过负荷的保护，侧重从低压侧保护上考虑，高压侧熔丝应不影响设备出力达到铭牌规定值。
配电变器以下故障短路，应先熔断该保护熔丝。
当配电变压器容量在５０kＶＡ及以下时，熔丝电流宜按２．０～３．５倍额定电流选取；当配电变压器容量在８０～１００kＶＡ时，熔丝电流按１．５～２．５倍额定电流选取；当配电变压器容量在１００KＶＡ以上时，熔丝电流按１．５～２倍额定电流选取。
熔丝规格不能小３Ａ。
表1（基本配置）适用于农村变台序号变压器容量高压熔丝配置低压熔片配置（按额定电流配置）高压侧额定电流低压侧额定电流高压负载率（熔丝与额定电流）低压负载率（熔片与额定电流）1 20KVA 3 32 1.15 28.86 260.87% 110.88%2 30KVA 5 50 1.73 43.3 289.02% 115.47%3 50KVA 7.5 80 2.89 72.17 259.52% 110.85%4 80KVA 10 120 4.62 115.47 216.45% 103.92%5 100KVA 15 150 5.77 144.34 259.97% 103.92%6 200KVA 20 315 11.55 288.68 173.16% 109.12%7 250KVA 25 365 14.43 360.85 173.25% 101.15%8 315KVA 30 470 18.19 454.68 164.93% 103.37%9 400KVA 35 600 23.09 577.37 151.58% 103.92%10 500KVA 45 750 28.87 721.71 155.87% 103.92%11 630KVA 60 1000 36.37 909.35 164.97% 109.97% 表2（各中心的集镇变台按此表配置）配变容量(kVA) 高压熔丝(安)低压熔片(安) (安) (安)30 6 5050 6 80100 10 150160 15 250200 20 350250 25 400315 30 500400 40 600（750）500 40 （1000）630 50 （1200）生产技术部2010年9月27日。
户外交流高压喷射跌落式熔断器技术条件
R W– 12/100-12.5型户外交流高压喷射跌落式熔断器技术条件HY— 2013 —101编写：XXX校对：XXX审核：XXXXXXXX电气科技有限公司2013年X月X日1. 主题内容与使用范围：本标准规定了公司生产的12kv户外交流高压跌落式熔断器（以下简称熔断器）的额定参数、正常使用条件、主要采用标准、技术要求、设计结构、型式试验、标志、运输、储存、采用标准（主要）等内容。
本产品适用于额定电压12kv、额定频率50Hz / 60Hz的配电线路及变压器短路故障和过载电流保护。
2. 正常使用条件：a.周围空气温度：–40℃～+45℃；b.海拔高度1000m及以下地区；c.风压：不大于700pa（相当于风速34m／s）3.主要采用标准：a)GB/T 15166.3-2008b) PRW-12/100-12.5型户外交流高压喷射跌落式熔断器4.技术条件：4.1额定电压为12kv.4.2额定电流：a.底座额定电流为100A;b.配用熔断件额定电流6～100A；4.3额定频率：50Hz4.4额定短路开断电流:对称开断为12.5KA.额定雷电冲击耐受电压和1min工频耐受电压见表1。
4.5绝缘水平额定雷电冲击耐受电压和1min工频耐受电压见表1。
表14.6机械稳定性：熔断器器应200次连续“分合”操作。
4.7熔断器外绝缘的对地爬距为330mm5.设计与结构：5.1熔断器由安装支架、绝缘子、载熔件、载熔件触头、底座触头、释压帽、接线端子等结构。
5.2灭弧罩应符合《交流高压熔断器专用玻璃钢消复合管》的规定.5.3熔断器的动静触头要接触良好，具有可靠的电器连接。
5.4熔断器载熔件上触头端要有能用专用绝缘操作杆进行“分合”操作的结构；载熔件下触头号要有便于用绝缘操作杆安装或取下载熔件的结构。
5.5载熔件下触头设计一扭转翻板弹簧，使装好的载熔件在扭转翻板弹簧的扭力作用下处于拉紧状态，保证熔断器触头可靠接触。
5.6熔断器的接线端子为板状结构时，应符合IEC-282-2《变压器、高压电器及套管的接线端子》的规定。
熔断器技术条件(国标修改)
12kV～40.5kV跌落式熔断器通用技术部分本规范对应的专用技术规范目录序号名称编号1 12kV户外跌落式熔断器1022001-0010-012 24kV户外跌落式熔断器1022001-0020-013 40.5kV跌落式/限流式熔断器1022001-0035-0112kV～40.5kV户外跌落式熔断器采购标准技术规范使用说明1、本标准技术规范分为通用部分、专用部分。
2、项目单位根据需求选择所需设备的技术规范，技术规范通用部分条款及专用部分固化的参数原则上不能更改。
3、项目单位应按实际要求填写“项目需求部分”。
如确实需要改动以下部分，项目单位应填写专用部分“表7项目单位技术差异表”并加盖该网、省公司物资部（招投标管理中心）公章，与辅助说明文件随招标计划一起提交至招标文件审查会：改动通用部分条款及专用部分固化的参数；项目单位要求值超出标准技术参数值；需要修正污秽、温度、海拔等条件。
经标书审查会同意后，对专用部分的修改形成项目单位技术差异表，放入专用部分中，随招标文件同时发出并视为有效，否则将视为无差异。
4、对扩建工程，项目单位应在专用部分提出与原工程相适应的一次、二次及土建的接口要求。
5、技术规范的页面、标题、标准参数值等均为统一格式，不得随意更改。
6、投标人逐项响应技术规范专用部分中“1 标准技术参数表”、“2 项目需求部分”和“3 投标人响应部分”三部分相应内容。
填写投标人响应部分，应严格按招标文件技术规范专用部分的“招标人要求值”一栏填写相应的招标文件投标人响应部分的表格。
投标人填写技术参数和性能要求响应表时，如有偏差除填写“表9 技术偏差表”外，必要时应提供相应试验报告。
目录1 总则-------------------------------------------------------------------------- 0 1.1一般规定01.2投标人应提供的资格文件01.3适用范围01.4对设计图纸、说明书和试验报告的要求01.5标准和规范21.6投标人必须提交的技术参数和信息21.7备品备件21.8专用工具与仪器仪表31.9安装、调试、性能试验、试运行和验收32 结构要求----------------------------------------------------------------------3 2.1熔断器技术参数32.2通用要求33 试验-------------------------------------------------------------------------- 33.1型式试验33.2出厂试验43.3现场交接试验44 技术服务和质量监督------------------------------------------------------------ 45 一次、二次及土建接口要求------------------------------------------------------ 41 总则1.1 一般规定1.投标人应具备招标公告所要求的资质，具体资质要求详见招标文件的商务部分。
熔断器的主要技术参数和熔断器的保护特性
熔断器的主要技术参数（1）额定电压熔断器长期工作时和分断后能够耐受的电压，其量值一般等于或大于电气设备的额定电压。
（2）额定电流熔断器能长期通过的电流，它决定于熔断器各部分长期工作时的容许温升。
（3）极限分断能力熔断器在故障条件下能可靠的分断最大短路电流，它是熔断器的主要技术指标之一。
（4）弧前电流—时间特性。
（5）I2t特性当分断电流甚大时，以弧前电流—时间特性表征熔断器的性能已足够了，因为此时燃弧时间在整个熔断时间并不能忽略。
又由于这时电流在20ms甚至更短的时间内就分断，若以正弦波有效值来表示它，则在分析其热效应方面也不够恰当，因此，要通过积分（∫t0 idt）来表示热效应，这就是I2t特性。
通常，熔断器的保护性能在熔断时间小于0.1s时是以I2t特性表征的;在熔断时间大于0.1s时,则用弧前电流—时间特性表征的。
（6）断开过电压熔断器分断电路时因线路有电感所出现的、超过线路额定电压数倍的自感电势，它既会影响熄弧过程，也可能损坏线路和电气设备的绝缘。
对于具有限流作用的熔断器，断开过电压相当高，对此尤应注意。
熔断器的保护特性熔断器的保护特性亦可称熔化特性，它是熔断器的主要特性。
熔化特性表征通过熔体的电流与熔体熔化时间的关系，它和热继电器的保护特性一样，都是反时限的。
熔断器的保护特性中有一熔断电流与不熔断电流的分界线，与此相应的电流就是最小熔化电流IR。
它是这样一个电流值，当通过熔体的电流等于它时，熔体在额定电流下绝对不应熔断，故IR>Ie。
最小熔化电流与熔体的额定电流之比称为溶化系数β，它是表征熔断器保护小倍数过载时的灵敏度的指标。
从过载保护的观点来看，β小，对小倍数过载有利，例如，从电缆和电动机的过载保护来看，β值宜在1.2~1.4之间。
如果β值小到接近于1，则不仅在熔体Ie下的工作温度会过高，而且还有可能因安—秒特性本身的误差而发生熔体在Ie 下也熔断的现象，这就影响了熔断器工作的可靠性。
汽车用熔断器技术要求和试验方法
汽车用熔断器技术要求和试验方法汽车用熔断器1范围本文规定了汽车用熔断器的术语和定义、分类、要求、试验方法。
本文适用于电压在32V以下，用于汽车电器设备的短路或过载保护的熔断器。
2规范性引用文件下列文件对于本文件的应用是必不可少的。
凡是注日期的引用文件，仅所注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB 252 轻柴油GB/T 5337 汽车电器、灯具和仪表名词术语GB 11121 汽油机油GB 17930 车用汽油QC/T 238 汽车零部件的储存和保管QC/T 413 汽车电气设备基本技术条件Q/SQR.04.030 汽车低压电线束技术条件Q/SQR.04.112 生产用件、销售备件包装标志要求Q/SQR.04.935 车用电线束插接器ISO 8820 Road vehicles——Fuse-links3术语和定义下列及GB/T 5337中的术语和定义适用于本文。
3.1 保险丝fuse当有不允许的过电流时，可使电路断开的电导体件部分。
3.2 输入输出端子in-out terminal是熔断器和保险丝盒之间建立起机械和电气连接的电导体件部分。
3.3 绝缘体insulator是容纳熔断器的电导体件的不导电承载体，其还具有保护保险丝不受机械损伤的作用。
3.4 熔断器fuse-links接于电路中，当电流超过规定值和规定时间时，使电路断开的熔断式电气保护器件。
3.5 额定电流rated currentI表示。
熔断器的最高工作电流，用N3.6 最大工作电压max working voltageU表示。
指直到熔断器在规定过电流下必须予于断开的电压，用M3.7 电压降voltage dropU表示。
在规定条件下通以额定电流，经规定时间后在熔断器的输入输出端子上测得的电压，用D3.8 断流容量breaking capacityI表示。
在规定的电压下，熔断器仍能迅速断开电路的电流值，用B3.9 试验电流test currentI表示。
熔断器熔体10个安装要求
熔断器熔体10个安装要求1、在安装熔断器时，一是要保证足够的电气距离外，二是要保证足够的空间间距，以保证拆卸、更换熔体方便。
2、安装熔体时，必须保证接触可靠，否则会造成接触电阻过大而发热或断相，引起负载断相运行而烧毁电动机。
3、安装引线时，一定要有足够的截面积，且必须拧紧接线螺钉，避免接触不良引起接触电阻过大而使熔体提前熔断，造成误动作。
4、安装熔体时，不能有机械损伤，否则使截面积变小，电阻增大，发热增加，保护特性变坏，动作不准确。
5、经常清除熔断器上及导电插座上的灰尘和污垢。
检查熔体，发现氧化腐蚀或损伤后应及时更换。
6、不带电进行拆换熔断器，有些熔断器允许带电情况下更换，但要注意切断负载，以免发生危险。
7、更换熔体时，必须注意新熔体的规格尺寸、形状应与原熔体相同，不应随意更换凑合使用。
8、快速熔断器的熔体不能用普通的熔断器的熔体代替。
9、正确选择熔体电流正确选择熔体电流，能够保证电气设备正常运行及起动时熔体不熔断。
在短路故障下，将在短时内熔断，起到短路保护作用。
选择原则为：1）对照明电路：IfN≥I1C，式中，IfN——熔体额定电流（A）；I1C——回路计算电流（A）。
通常取IfN/I1C=1.0~1.12）交流电动机线路中：单台电动机线路，IfN=（1.5~2.5）IMN多台电动机线路，IfN=（1.5~2.5）IMNmax+∑IC式中，IMN——电动机额定电流（A）；IMNmax——线路中最大一台电动机额定电流（A）；∑IC——线路中除最大一台电动机外的计算电流总和（A）。
系数（1.5~2.5）的选取：（1）若电动机是空载或轻载起动时，系数取小些。
反之，取大些。
（2）个别情况下，系数取2.5后，仍不能满足电动机起动要求时可适当放大，但系数不要超过3。
用补偿器起动的交流电动机，系数取1.5~2。
10、对于三相负载回路（如电动机），更换一相熔断器时，同时检查或更换另两相熔断器。
以上就是熔断器熔体的安装要求，以及在安装熔断器的几点注意事项，希望对大家有所帮助。
熔断器的结构特性及选用介绍
熔断器的结构特性及选用介绍熔断器是一种用于保护电气设备的电器元件，用于限制电流过大而引发故障。
本文将从熔断器的结构、特性和选用方面进行介绍。
一、熔断器的结构熔断器通常由熔断体、熔断电弧间隔器和熔断器座三个主要部分组成。
1.熔断体：熔断体是熔断器中最重要的部分，它可以由两个或多个金属片组成。
当电流过大时，熔断器内的熔断体会发生熔断，以切断电路。
熔断体的材料通常使用铜、铅、铅锑合金等。
2.熔断电弧间隔器：熔断器内的电弧是在熔断时产生的，电弧的温度非常高，因此需要一个间隔器将电弧与外界隔离开来。
熔断电弧间隔器通常采用石英砂、粉末、熔断石英管等材料制成。
3.熔断器座：熔断器座是熔断器的安装基础，用于固定和保护熔断器。
熔断器座通常由绝缘材料制成。
二、熔断器的特性1.熔断能力：熔断器的熔断能力是指它能够正常断开的最大电流。
通常以安培为单位来表示，例如10A、20A等。
熔断器的熔断能力必须大于实际使用电流，以保证其正常工作。
2.工作电压：熔断器的工作电压是指它能够正常工作的最大电压。
通常以伏特为单位表示，如220V、380V等。
3.动作时间：熔断器的动作时间是指它在电流超过额定值后，从导通状态转变为断开状态所需要的时间。
动作时间通常以毫秒或微秒为单位表示。
4.温升特性：熔断器在正常工作时会产生一定的温升。
温升特性是指熔断器在长时间工作后，温度升高的情况。
温升特性可以根据熔断器的设计和材料选择进行调整。
三、熔断器的选用选择适当的熔断器非常重要，这要根据实际的使用情况和要求进行。
1.额定电流：根据实际需要，选择熔断器的额定电流。
如果电流过大，熔断器可能会无法熔断；如果电流过小，熔断器可能会过早熔断。
2.工作电压：选择熔断器时要根据实际的工作电压来选择，确保熔断器能够正常工作。
3.工作条件：在选择熔断器之前，要考虑实际的工作条件，例如温度、湿度等。
如果工作环境恶劣，需要选择具有较高绝缘性能和耐高温特性的熔断器。
4.熔断能力：选择熔断器时要根据实际负载电流来选择熔断能力。
一、熔断器的结构与主要技术参数
一、熔断器的结构与主要技术参数
1.熔断器的结构
熔体是熔断器的核心， 常做成丝状、片状或栅状， 制作熔体的材料一般有铅锡 合金、锌、铜、银等。 熔管是熔体的保护外壳, 用耐热绝缘材料制成,在熔体 熔断时兼有灭弧作用。 熔座是熔断器的底座， 作用是固定熔管和外接引线。
2.熔断器的主要技术参数 （1）额定电压: 熔断器长期工作所能承受的电压。
（2）额定电流: 保证熔断器能长期正常工作的电流。
（3）分断能力: 在规定的使用和性能条件下，在规定电压下 熔断器能分断的预期分断电流值。
（4）时间－电流特性: 在规定的 条件下，表征流过熔体的电流与 熔体熔断时间的关系曲线，如右 图所示。
熔断器的熔断电流与熔断时间的关系
熔断电流IS(A)
熔断时间t（s）
项目二 低压熔断器
１.熔断器是低压配电网络和电力拖动系统中主要用作短路保护的电器。 ２.熔断器主要由熔体、安装熔体的熔管和熔座三部分组成。
３.使用时，熔断器应串联在被保护的电路中。正常情况下，熔断器的熔体 相当于一段导线；而当电路发生短路故障时，熔体能迅速熔断分断电路， 起到保护线路和电气设备的作用。
1.25IN
∞
1.6IN
3600
2.0IN
40
2.5IN
8
3.0IN
4.5
4.0IN
2.5
8.0IN
1
10.0IN
0.4
完
完
完
完
完
熔断器的结构、特性及选用介绍
熔断器的结构、特性及选用介绍摘要熔断器也被称为保险丝，IEC127标准将它定义为"熔断体（fuse-link)"。
它是一种安装在电路中，保证电路安全运行的电器元件。
熔断器其实就是一种短路保护器，广泛用于配电系统和控制系统，主要进行短路保护或严重过载保护。
熔断器-正文熔断器利用金属导体作为熔体串联于电路中，当过载或短路电流通过熔体时，因其自身发热而熔断，从而分断电路的一种电器。
熔断器结构简单，使用方便，广泛用于电力系统、各种电工设备和家用电器中作为保护器件。
结构和特性熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。
熔体的材料、尺寸和形状决定了熔断特性。
熔体材料分为低熔点和高熔点两类。
低熔点材料如铅和铅合金，其熔点低容易熔断，由于其电阻率较大，故制成熔体的截面尺寸较大，熔断时产生的金属蒸气较多，只适用于低分断能力的熔断器。
高熔点材料如铜、银，其熔点高，不容易熔断，但由于其电阻率较低，可制成比低熔点熔体较小的截面尺寸，熔断时产生的金属蒸气少，适用于高分断能力的熔断器。
熔体的形状分为丝状和带状两种。
改变变截面的形状可显著改变熔断器的熔断特性。
熔断器具有反时延特性，即过载电流小时，熔断时间长；过载电流大时，熔断时间短。
所以，在一定过载电流范围内，当电流恢复正常时，熔断器不会熔断，可继续使用。
熔断器有各种不同的熔断特性曲线（见图），可以适用于不同类型保护对象的需要。
熔断器分类熔断器根据使用电压可分为高压熔断器和低压熔断器。
根据保护对象可分为保护变压器用和一般电气设备用的熔断器、保护电压互感器的熔断器、保护电力电容器的熔断器、保护半导体元件的熔断器、保护电动机的熔断器和保护家用电器的熔断器等。
根据结构可分为敞开式、半封闭式、管式和喷射式熔断器。
敞开式熔断器结构简单，熔体完全暴露于空气中，由瓷柱作支撑，没有支座，适于低压户外使用。
分断电流时在大气中产生较大的声光。
半封闭式熔断器的熔体装在瓷架上，插入两端带有金属插座的瓷盒中，适于低压户内使用。
熔断器结构形式
熔断器结构形式1. 引言熔断器是一种用于保护电路和设备的重要安全装置。
其主要功能是在电路发生过载或短路时，迅速切断电流，防止电路和设备受到损坏。
熔断器的结构形式对其性能和可靠性有着重要影响。
本文将深入探讨熔断器的结构形式及其特点。
2. 熔断器的基本结构熔断器的基本结构主要包括熔断元件、触头、外壳和操作机构等部分。
2.1 熔断元件熔断元件是熔断器的核心部分，其作用是在电路故障时迅速熔断，切断电流。
常见的熔断元件有熔丝、熔断片和熔断器。
熔丝是一种由导电材料制成的细丝，当电流超过熔丝的额定值时，熔丝会瞬间熔断，切断电路。
熔断片是一种由导电材料制成的薄片，其工作原理与熔丝类似。
熔断器是一种可重复使用的熔断元件，它通常由熔断片和复位机构组成，能够在熔断后自动复位。
2.2 触头触头是熔断器与外部电路连接的部分，其作用是传导电流。
触头通常由导电材料制成，具有良好的导电性能和机械强度。
触头的设计应考虑到电流的大小、接触电阻的要求以及与外部电路的连接方式等因素。
2.3 外壳外壳是熔断器的保护层，其作用是防止触电和外部环境对熔断器的侵蚀。
外壳通常由绝缘材料制成，具有良好的耐热、耐磨和耐腐蚀性能。
外壳的设计应符合安全标准，并能够方便地进行安装和维护。
2.4 操作机构操作机构是控制熔断器开关状态的装置，其作用是使熔断器能够迅速切断电流或恢复供电。
操作机构通常由手动操作装置、电磁驱动装置或电子控制装置等组成，具体选择根据应用场景和需求进行。
3. 熔断器的结构形式熔断器的结构形式主要包括管状熔断器、片状熔断器、开关式熔断器和限流式熔断器等。
3.1 管状熔断器管状熔断器的结构形式如其名称所示，其外形呈现出一种管状的形态。
管状熔断器通常由熔丝和外壳组成，熔丝被放置在一个绝缘的管内，外壳起到保护和固定熔丝的作用。
管状熔断器具有体积小、重量轻、安装方便等特点，广泛应用于低压电路中。
3.2 片状熔断器片状熔断器的结构形式类似于管状熔断器，但其熔丝呈片状。
熔断器用复合熔断片技术条件
熔断器用复合熔断片技术条件QB XXXX电工合金有限公司企业标准QB/ xxx-xxx 熔断器用复合熔断片技术条件2005-XX - xx 发布2006-xx -xx 实施XXXX电工合金有限公司发布引言本标准主要参照JB/T 8900-佃99《银、银合金/ 铜、铜合金复合带材》进行编制，并根据本产品的特点做了相应变动，使其更符合本产品的要求。
本标准按GB/T 1.1-2000《标准化工作导则第1 部分：标准的结构和编写规则》的要求对标准的格式进行编排；本标准由XXXX电工合金有限公司提出；本标准由XXXX电工合金有限公司负责起草；本标准主要起草人：何高明熔断器用复合熔断片1范围本标准规定了熔断器用铜/银/铜复合熔断片的技术要求、试验方法、检验规则、标志、包装与保管等内容。
本标准适用于制作熔断器熔体用铜/银/铜侧面复合熔断片材料。
2规范性引用文件下列标准所包含的条文，通过在本标准中引用而成为本标准的条文。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T 228-2002 金属材料室温拉伸试验方法GB/T 232-佃88 GB/T 3076-1982GB/T 4340.1-1999 分：试验方法GB/T 5231-1985加工铜化学成分和产品形状GB/T 5121.1~5121.23-1996 铜及铜合金化学分析方法GB/T 6397-1986 金属拉伸试验试样 GB/T 4135-2002银GB/T 15072.1~15072.20-佃 94 贵金属及其合金化学分析方法GB/T 5586-佃98电触头材料基本性能试验方法3复合形式金属弯曲试验方法 金属薄板拉伸试验方法金属维氏硬度试验 第1部3.1带材复合形式截面示意图见图1铜层图1 带材截面示意图3.2带材银层定位示意图见图2D扣2 严A盘I I图2银层定位示意图4要求4.1外观质量4.1.2带材表面应光亮、光滑，不允许有裂纹、起皮、气泡、压折及夹杂。
