电线电缆敷设符号说明
电气图纸中敷设方式符号表示大全
R-嵌入
S-支架
CL-柱上
沿钢线槽:SR
沿屋架或跨屋架:BE
沿柱或跨柱:CLE
穿焊接钢管敷设:SC
穿电线管敷设:MT
穿硬塑料管敷设:PC
穿阻燃半硬聚氯乙烯管敷设:FPC
电缆桥架敷设:CT
金属线槽敷设:MR
塑料线槽敷设:PR
用钢索敷设:M
穿聚氯乙烯塑料波纹电线管敷设:KPC
穿金属软管敷设:CP
电气图纸中敷设方式符号表示大全
在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式,下面小编就给大家总结了一些常用的符号表示含义,希望能对大家有所帮助。
一、导线穿管表示
二、SC-焊接钢管
三、MT-电线管
四、PC-PVC塑料硬管
五、FPC-阻燃塑料硬管
六、CT-桥架
七、MR-金属线槽
八、M-钢索
九、CP-金属软管
直接埋设:DB
电缆沟敷设:TC
导线敷设部位的标注
沿Hale Waihona Puke 跨梁(屋架)敷设:AB暗敷在梁内:BC
沿或跨柱敷设:AC
暗敷设在柱内:CLC
沿墙面敷设:WS
暗敷设在墙内:WC
沿天棚或顶板面敷设:CE
暗敷设在屋面或顶板内:CC
一十、PR-塑料线槽
一十一、RC-镀锌钢管
二、导线敷设方式表示
DB-直埋
TC-电缆沟
BC-暗敷在梁内
CLC-暗敷在柱内
WC-暗敷在墙内
CE-沿天棚顶敷设
CC-暗敷在天棚顶内
SCE-吊顶内敷设
F-地板及地坪下
SR-沿钢索
BE-沿屋架,梁
WE-沿墙明敷
三、灯具安装方式的表示
CS-链吊
DS-管吊
W-墙壁安装
线缆敷设方式符号
电气线路敷设方式标注符号SC 穿焊接钢管敷设MT 穿电线管敷设PC 穿硬塑料管敷设FPC 穿阻燃半硬聚氯乙烯管敷设CT 电缆桥架敷设MR 金属线槽敷设PR 塑料线槽敷设M 钢索敷设KPC 穿聚氯乙烯塑料波纹电线管敷设CP 穿金属软管敷设DB 直接埋设TC 电缆沟敷设CR 混凝土排管敷设AB 沿或跨梁(屋架)敷设BC 暗敷在梁内AC 沿或跨柱敷设CLC 暗敷在柱内WS 沿墙面敷设WC 暗敷在墙内CE 沿天棚或顶板面敷设CC 暗敷在屋面或顶板内SCE 吊顶内敷设ACC 暗敷在不能上人的吊顶内ACE 在能进人的吊顶内敷设F 地板或地面下敷设TC 穿电线管敷设KBG 穿套接扣压式薄壁钢导管敷设PC 穿硬塑料管敷设FC 暗敷在地面或地板内CC 暗敷在屋面或吊顶内BC 暗敷在梁内WE 沿墙明敷BE 沿屋架或跨屋架明敷K 用瓷瓶或瓷柱附设PR 用塑料线槽附设SR 用钢线槽附设RC 穿水煤气管附设SC 穿焊接钢管附设TC 穿电线管附设PC 穿聚氯乙烯硬质管附设FPC 穿聚氯乙烯半硬质管附设KPC 穿聚氯乙烯塑料波纹电线管附设PL 用瓷夹附设PCL 用塑料夹附设SR 沿钢索附设BE 沿屋架或跨屋架附设CLE 沿柱或跨柱附设CE 沿天棚面或顶板面附设ACE 在能进人的吊顶内附设BC 暗敷设在梁内CLC 暗敷设在柱内FC 暗敷设在地面内CC 暗敷设在顶板内ACC 暗敷设在不能进人的吊顶内灯具安装方式符号CP 线吊式CP 自在器线吊式CP 固定线吊式CP 防水线吊式CP 吊线器式CH 链吊式P 管吊式W 壁装式S 吸顶式或直附式R 嵌入式CR 顶棚内安装WR 墙壁内安装T 台上装SP 支架上安装CL 柱上安装HM 座装。
电线敷设方式表示法

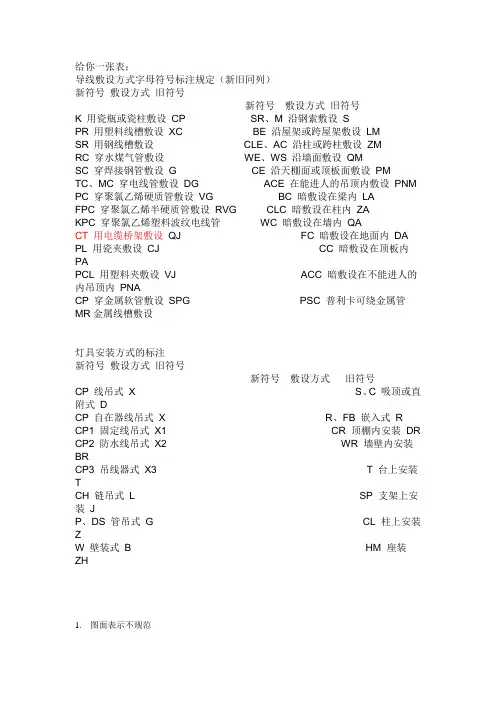

给你一张表:导线敷设方式字母符号标注规定(新旧同列)新符号敷设方式旧符号新符号敷设方式旧符号K 用瓷瓶或瓷柱敷设CP SR、M 沿钢索敷设SPR 用塑料线槽敷设XC BE 沿屋架或跨屋架敷设LMSR 用钢线槽敷设CLE、AC 沿柱或跨柱敷设ZMRC 穿水煤气管敷设WE、WS 沿墙面敷设QMSC 穿焊接钢管敷设G CE 沿天棚面或顶板面敷设PMTC、MC 穿电线管敷设DG ACE 在能进人的吊顶内敷设PNM PC 穿聚氯乙烯硬质管敷设VG BC 暗敷设在梁内LAFPC 穿聚氯乙烯半硬质管敷设RVG CLC 暗敷设在柱内ZAKPC 穿聚氯乙烯塑料波纹电线管WC 暗敷设在墙内QACT 用电缆桥架敷设QJ FC 暗敷设在地面内DA PL 用瓷夹敷设CJ CC 暗敷设在顶板内PAPCL 用塑料夹敷设VJ ACC 暗敷设在不能进人的内吊顶内PNACP 穿金属软管敷设SPG PSC 普利卡可绕金属管MR金属线槽敷设灯具安装方式的标注新符号敷设方式旧符号新符号敷设方式旧符号CP 线吊式X S、C 吸顶或直附式DCP 自在器线吊式X R、FB 嵌入式RCP1 固定线吊式X1 CR 顶棚内安装DR CP2 防水线吊式X2 WR 墙壁内安装BRCP3 吊线器式X3 T 台上安装TCH 链吊式L SP 支架上安装JP、DS 管吊式G CL 柱上安装ZW 壁装式B HM 座装ZH1.图面表示不规范2.XZD-01P箱及所有的分箱都应该有PE k 功率因数Pjs Ijs3.XZD-01P至各分箱回路在箱内还应该加断路器保护4.根据第3条,从XZD-01P出来的各分箱进线就应将断路器改为隔离开关,以减少配电级数5.平面图上应该把各分箱的进线电缆及敷设方式表达清楚6.应补充设计说明7.补充电气图例,并表示各个插座箱体的安装方式(明装还是安装,还有安装高度)8.桥架的敷设高度未明确关于各种线的分类及用途:RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明A VVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFA VP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆。
电线电缆符号大全电线电缆符号的含义
电线电缆符号大全电线电缆符号的含义电线电缆符号的含义电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、A VVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500V V就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。
VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。
烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。
YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。
聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。
电缆敷设代号大全
一、导线穿管表示SC-焊接钢管RC-镀锌钢管CP—金属软管MR—金属线槽PR—塑料线槽M—钢索PC—PVC硬质塑料管FPC—阻燃半硬聚氯乙烯塑料管JDG—-紧定式电线管KBG-—扣压式电线管二、导线敷设方式的表示W-墙 F—地 AC—顶 C-覆盖(暗配) E—外露(明配) F-地板及地坪下AB沿或跨梁(屋架)敷设AC沿柱或跨柱敷设ACC暗敷设在不能进入的顶棚内ACE暗敷设在能进入人的吊顶内敷设BE沿屋架或跨屋架敷设BC暗敷在梁内CLE沿柱或跨柱敷设CP穿金属软管敷设CE沿顶棚或顶板面敷设CT-电缆桥架敷设CLC暗敷在柱内CC暗敷在屋面或顶板内CF混凝土排管敷设DB直接埋设FC地板或地面下敷设M用钢索敷设MT穿镀锌薄壁电线管敷设MR金属线槽敷设PC穿聚氯乙烯硬质管敷设PVC穿刚性阻燃管PCL用塑卡敷设PL用瓷架敷设FPC穿聚氯乙烯半硬质管敷设PR塑料线槽敷设K用瓷瓶和瓷柱敷设KPC穿聚氯乙烯塑料波纹管敷设RC穿水煤气管敷设SR沿钢线槽敷设SC穿焊接钢管敷设SCE敷设在能进人的吊顶内,要穿金属管TC电缆沟敷设WE沿墙面敷设WC暗敷设在墙内三、灯具安装方式的表示CS-链吊式DS—管吊式W-墙壁安装C-吸顶式R-嵌入CR—吊顶内安装WR—墙壁内安装S-支架上安装CL—柱上安装HM-座装四、电工常用塑料管的区别1、阻燃塑料波纹管,由聚氯乙烯树脂加入增塑剂、稳定剂及阻燃剂等经挤出成型而得,内外壁均为波纹状,用于电线保护,一般颜色为黄色、红色、白色等,管子连接采用专用接头抹塑料胶后粘接,管道弯曲自如无须加热,成捆供应,每捆100米。
2、硬聚氯乙烯塑料管,系由聚氯乙烯树脂加入稳定剂、润滑剂等助剂经捏合、滚压、塑化、切粒、挤出成型加工而成,在建筑上主要用于电线、电缆的保护套管等。
管材长度为4米,颜色一般为灰色,管材连接一般为加热承插和塑料热风焊,弯曲必须加热进行。
3、半硬塑料管,系将聚氯乙烯树脂与增塑剂、稳定剂及其他辅助剂配合后,经挤出成型而得,适应于电气套管及流体输送管等,常温下可用于保护电线、电缆等。
最全弱电图纸中敷设方式及符号表示大全

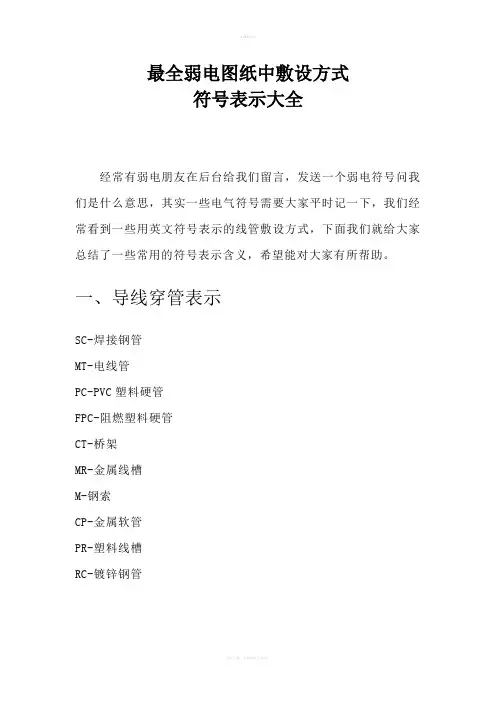

最全弱电图纸中敷设方式符号表示大全经常有弱电朋友在后台给我们留言,发送一个弱电符号问我们是什么意思,其实一些电气符号需要大家平时记一下,我们经常看到一些用英文符号表示的线管敷设方式,下面我们就给大家总结了一些常用的符号表示含义,希望能对大家有所帮助。
一、导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二、导线敷设方式表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC四、导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A (3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下。
五、导线型号的含义R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
电气各种敷设方式代表符号
各种敷设方式代表符号之樊仲川亿创作符号, 敷设, 代表符号, 敷设, 代表SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在空中内SCE:吊顶内敷设,要穿金属管一, 导线穿管暗示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二, 导线敷设方式的暗示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架, 梁WE-沿墙明敷三, 灯具装置方式的暗示CS-链吊DS-管吊W-墙壁装置C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或空中下敷设:FC定:线路敷设方式标注穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在空中或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在空中或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。
电线敷设方式的符号表示方法
SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE 暗敷设在屋面或顶板内:CC 吊顶内敷设:SCE地板或地面下敷设:FC。
电线电缆敷设符号说明
电线电缆敷设符号说明:给你一些资料根据你的情况看看BV—3*2。
5-SC20—WC/FC是什么意思BV-3*2。
5—SC20:聚氯乙烯电线,3根2。
5mm2,穿DN20钢管。
WC/FC:敷设方式,WC—-沿墙暗设,FC—-埋地或地板暗设CC-—暗敷设在屋面或顶板内.1、BV-3*2。
5-SC20-WC/FC是什么意思?是三根2.5mm2的BV铜塑线穿DN20钢管沿墙沿地面暗敷。
2、BV-3*2.5-SC20—WC/cc是什么意思?是三根2.5mm2的BV铜塑线穿DN20钢管沿墙沿顶板暗敷一、电线穿线管的表示:PVC管:PC20、焊接钢管:SC20、扣压式镀锌薄壁电线管:KBG20、紧定式镀锌薄壁电线管:JDG20、二、电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE: 沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC: 暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC—焊接钢管MT—电线管PC-PVC塑料硬管FPC—阻燃塑料硬管CT—桥架MR—金属线槽M-钢索CP-金属软管PR—塑料线槽RC—镀锌钢管二,导线敷设方式的表示DB-直埋TC—电缆沟BC—暗敷在梁内CLC—暗敷在柱内WC—暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE—吊顶内敷设F—地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS—链吊DS—管吊W-墙壁安装C—吸顶R—嵌入S-支架CL—柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC。
电缆符号及意义
电缆符号及意义电线电缆符号及意义BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV都是电线的一些型号。
B系列电线属于布电线,因此以B开头。
电压为300/500V的电线根据用途分为电磁线和通用绝缘电线。
绝缘电线也称为布电线,指包覆绝缘层的电线,包括各种连接线和安装线。
其中V代表PVC聚氯乙烯即塑料,L代表铝芯,T代表铜芯(一般省略不写),R代表软,增加导体根数可以使电线更软。
例如,BV是铜芯聚氯乙烯绝缘电线,BLV是铝芯聚氯乙烯绝缘电线,BVR是铜芯聚氯乙烯绝缘软电线。
以上电线结构为导体+绝缘。
以2.5mm2为例,BV有1根直径为1.78mm和7根直径为0.68mm两种,BLV有1根直径为1.78mm,BVR有19根直径为0.41mm。
RV是铜芯聚氯乙烯绝缘连接软电线,比BVR更软,2.5mm2的RV有49根0.25mm铜丝。
RVV是铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线,比RV多了一层塑料护套。
此外,我们最常用的“护套线”是BVVB,铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆,即2根BV线加一层白色护套。
护套线是指带有护套层的单芯或多芯电线,带护套的电线更安全。
常用的护套线有RVV、BVV、RVVB、BVVB等型号。
护套线可分为硬护套线和软护套线两种,根据应用环境和形状分为圆护套线和扁护套线,圆护套线一般为多芯,扁护套线一般为单芯。
YJV电缆含义YJV电缆全称为交联聚乙烯绝缘聚氯乙烯护套电力电缆,其中Y代表聚乙烯,J代表交联,V代表聚氯乙烯护套。
YJV电缆芯数可为单芯、2芯、3芯、4芯、5芯、3+1、3+2、4+1等,规格从1.5平方到240平方不等,颜色为黑色。
铜质为国标无氧铜(紫铜),护套为聚氯乙烯PVC。
YJV电缆按GB《额定电压35KV铜芯、铝芯塑料绝缘电力电缆》标准生产,同时也可根据用户需要定做电缆。
YJV电缆适用于室内、电缆沟、管道、隧道等,也可埋在松散的土壤中,不能承受外力作用,一般用于电路传输的主干道,额定电压为电力线路输配电用(一般额定电压为U0/U)0.6/1---26/35kv。
电气图纸中敷设方式符号表示大全
电气图纸中敷设方式符号表示大全电气图纸中常用的线管敷设方式符号如下:1.导线穿管表示:SC:焊接钢管MT:电线管PC:PVC塑料硬管XXX:阻燃塑料硬管CT:桥架MR:金属线槽M:钢索CP:金属软管PR:塑料线槽RC:镀锌钢管2.导线敷设方式表示:DB:直埋TC:电缆沟BC:暗敷在梁内XXX:暗敷在柱内WC:暗敷在墙内CE:沿天棚顶敷设CC:暗敷在天棚顶内SCE:吊顶内敷设F:地板及地坪下SR:沿钢索BE:沿屋架、梁WE:沿墙明敷3.灯具安装方式的表示:CS:链吊DS:管吊W:墙壁安装C:吸顶R:嵌入S:支架CL:柱上在图纸中,可以使用以上符号来表示不同的线管敷设方式和灯具安装方式。
此外,型号的含义也需要了解:R:连接用软电缆(电线),软结构。
V:绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B:平型(扁形)。
S:双绞型。
A-XXX或镀银。
F:耐高温P:编织屏蔽P2-铜带屏蔽P22-钢带铠装Y:预制型、一般省略,或聚烯烃护套FD:产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同XXX:交联聚乙烯绝缘ZR:阻燃型NH:耐火型WDZ:无卤低烟阻燃型WDN:无卤低烟耐火型例如,SYV 75-5-1(A、B、C)代表一种75欧姆阻抗、5mm外径的电缆,有三种不同的外层材料选择。
SYWV 75-5-1是一种射频聚乙烯绝缘,聚氯乙烯护套的电缆,75代表75欧姆,5代表线径为5毫米,1代表单芯。
RVVP是一种软线,双层护套线,带P屏蔽,2代表2芯多股线,32代表每芯有32根铜丝,0.2代表每根铜丝直径为0.2毫米。
RVV2*1.0,AVR和RVB是铜芯连接电缆(电线)的不同型号和名称。
RVS和RVV是铜芯聚氯乙烯连接电线的不同型号和名称,RVV带有聚氯乙烯护套,呈圆形。
ARVV和RVVB是铜芯聚氯乙烯连接软电缆(电线)的不同型号和名称,ARVV带有镀锡铜芯和聚氯乙烯护套,呈平形。
RV-105是一种铜芯聚氯乙烯绝缘连接软电缆,耐热105摄氏度,采用聚氯乙烯绝缘和聚氯乙烯护套。
电气图纸中敷设方式符号表示大全
二、导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三、灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下1.型号含义:R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套B-平型(扁形)。
S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
将要颁布的建设部标准用FZ表示,其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如:SYV 75-5-1(A、B、C)S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A:64编 B:96编 C:128编75:75欧姆 5:线径为5MM 1:代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75:75欧姆 5:线缆外径为5MM 1:代表单芯例如:RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2:2芯多股线 32:每芯有32根铜丝 0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2:2芯多股线 24:每芯有24根铜丝 0.12:每根铜丝直径为0.12MM型号、名称RV 铜芯氯乙烯绝缘连接电缆(电线)AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV-105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF-205AFS-250AFP-250 镀银聚氯乙氟塑料绝缘耐高温-60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法:同一回路电缆根数*(1*标称截面), 0.6/1KV,如:4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法:同一回路电缆根数*标称截面, 0.6/1KV,如:4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法:电缆芯数×标称截面-T,如:4×25-T矿用铠装控制电缆;MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆;KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆;DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆;PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------63.字符电路图符号大全:AAT 电源自动投入装置AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KM 接触器KA 瞬时继电器;瞬时有或无继电器;交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关 Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器 2、瞬时有或无继电器 3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线电缆母线 W直流母线 WB插接式(馈电)母线 WIB电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS预报音响小母线 WPS电压小母线 WV事故照明小母线 WELM避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPAYA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池热电传感器 B压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1BK液位测量传感器 BL温度测量传感器 BHBM配电房电工符号大全:常用电气符号大全电流表 PA电压表 PV有功电度表 PJ无功电度表 PJR频率表 PF相位表 PPA最大需量表(负荷监控仪) PM 功率因数表 PPF有功功率表 PW无功功率表 PR无功电流表 PAR声信号 HA光信号 HS指示灯 HL红色灯 HR绿色灯 HG黄色灯 HY蓝色灯 HB白色灯 HW连接片 XB插头 XP插座 XS端子板 XT电线,电缆,母线 W直流母线 WB插接式(馈电)母线 WIB 电力分支线 WP照明分支线 WL应急照明分支线 WE电力干线 WPM照明干线 WLM应急照明干线 WEM滑触线 WT合闸小母线 WCL控制小母线 WC信号小母线 WS闪光小母线 WF事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV事故照明小母线 WELM 避雷器 F熔断器 FU快速熔断器 FTF跌落式熔断器 FF限压保护器件 FV电容器 C电力电容器 CE正转按钮 SBF反转按钮 SBR停止按钮 SBS紧急按钮 SBE试验按钮 SBT复位按钮 SR限位开关 SQ接近开关 SQP手动控制开关 SH时间控制开关 SK液位控制开关 SL湿度控制开关 SM压力控制开关 SP速度控制开关 SS温度控制开关,辅助开关 ST 电压表切换开关 SV电流表切换开关 SA整流器 U可控硅整流器 UR控制电路有电源的整流器 VC 变频器 UF变流器 UC逆变器 UI电动机 M异步电动机 MA同步电动机 MS直流电动机 MD绕线转子感应电动机 MW鼠笼型电动机 MC电动阀 YM电磁阀 YV防火阀 YF排烟阀 YS电磁锁 YL跳闸线圈 YT合闸线圈 YC气动执行器 YPA,YA电动执行器 YE发热器件(电加热) FH照明灯(发光器件) EL空气调节器 EV电加热器加热元件 EE感应线圈,电抗器 L励磁线圈 LF消弧线圈 LA滤波电容器 LL电阻器,变阻器 R电位器 RP热敏电阻 RT光敏电阻 RL压敏电阻 RPS接地电阻 RG放电电阻 RD启动变阻器 RS频敏变阻器 RF限流电阻器 RC光电池,热电传感器 B 压力变换器 BP温度变换器 BT速度变换器 BV时间测量传感器 BT1,BK 液位测量传感器 BL温度测量传感器 BH,BM。
电线电缆中的常用符号的意义
电线电缆中的常用符号的意义RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排,中间有L是铝导线,有J是交联,有ZR连在一起是“阻燃”,有NH连在一起是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套二1)类HP——配线电缆HJ——局用电缆(2)绝缘:Y——YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
电线电缆中的常用符号的意义
电线电缆中的常用符号的意义RVVP:铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯K.控制电缆;B.电线;-105.表示最高可用于105摄氏度,橡胶电缆,主要用于电动工具的电源电缆最后字母是B,表示扁平电缆,就是那种一排,中间有L是铝导线,有J是交联,有ZR连在一起是“阻燃”,有NH连在一起是“耐火”有下标22表示钢铠装,2表示铜铠装,最后的P有下标2好象是铜屏蔽层,没有是编织屏蔽)用途:仪器、仪表、对讲、监控、控制安装RG:物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网(HFC)中传输数据模拟信号UTP:局域网电缆用途:传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP:聚氯乙烯护套编织屏蔽电缆用途:电器、仪表、配电装置的信号传输、控制、测量SYWV(Y)、SYKV 有线电视、宽带网专用电缆结构:(同轴电缆)单根无氧圆铜线+物理发泡聚乙烯(绝缘)+(锡丝+铝)+聚氯乙烯(聚乙烯)RVV(227IEC52/53)聚氯乙烯绝缘软电缆用途:家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途:适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途:电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP、SDFAVVP、SYFPY 同轴电缆,电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套二1)类HP——配线电缆HJ——局用电缆(2)绝缘:Y——YF——泡沫聚烯烃绝缘YP——泡沫/实心皮聚烯烃绝缘(3)内护层:A——涂塑铝带粘接屏蔽聚乙烯护套S——铝,钢双层金属带屏蔽聚乙烯护套V——聚氯乙烯护套(4)特征:T——石油膏填充G——高频隔离C——自承式(5)外护层:23——双层防腐钢带绕包销装聚乙烯外被层33——单层细钢丝铠装聚乙烯被层43——单层粗钢丝铠装聚乙烯被层53——单层钢带皱纹纵包铠装聚乙烯外被层553——双层钢带皱纹纵包铠装聚乙烯外被层市话通信电缆↘ ↙ 涂塑铝带粘接屏蔽聚乙烯护套HYFAT泡沫聚乙烯绝缘↗ ↖ 石油膏填充*市话通信电缆↘ ↙涂塑铝带粘接屏蔽聚乙烯护套HYAC实心聚乙烯绝缘↗ ↖自承式HYA-200×2---- ×0.4含义:铜芯实心聚烯烃绝缘,涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞,线径为0.4mm,对数为200对。
常用线路敷设符号
常用线路敷设方式
常用线路敷设方式
SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设
CLE:沿柱或跨柱敷设WE:沿墙面敷设
CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内
WC:暗敷设在墙内CC:暗敷设在顶棚内
ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管
导线穿管表示
SC-焊接钢管MT-电线管PC-PVC塑料硬管
FPC-阻燃塑料硬管CT-桥架MR-金属线槽
M-钢索CP-金属软管PR-塑料线槽
RC-镀锌钢管 KPC-穿聚氯乙烯塑料波纹电线管敷设
导线敷设方式的表示
DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内
WC-暗敷在墙内WS-沿墙面敷设 CE-沿天棚顶敷设CC-暗敷在天棚顶内
SCE-吊顶内敷设F-地板及地坪下SR-沿钢索
BE-沿屋架,梁WE-沿墙明敷 FC-暗敷在地面内。
敷设方式标注符号及表示说明
电气设计施工图中常用线路敷设方式:SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示(方式)SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管FSC-穿阻燃半硬聚氯乙稀管二,导线敷设方式的表示(部位)DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿(金属)电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号,HSM8-63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30-32/2P 也是塑壳断路器的一种,额定电流32A,2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法,你对照着查一下电箱一般要预留1米计算是要注意电箱的离地高度ZR-BVV(3*10),3条10mm2单芯阻燃双层绝缘的铜芯导线。
电气图纸中敷设方式符号表示大全
电气图纸中敷设方式符号表示大全在电气图纸中我们经常看到一些用英文符号表示的线管敷设方式,下面总结了一些常用的符号表示含义,希望能对大家有所帮助一、导线穿管表示——焊接钢管SC MT——电线管PVC塑料硬管PC————阻燃塑料硬管FPC ——桥架CT MR——金属线槽M——钢索——金属软管CP PR——塑料线槽RC——镀锌钢管二、导线敷设方式表示DB——直埋TC——电缆沟BC——暗敷在梁内CLC——暗敷在柱内WC——暗敷在墙内CE——沿天棚顶敷设CC——暗敷在天棚顶内SCE——吊顶内敷设F——地板及地坪下SR——沿钢索BE——沿屋架,梁WE——沿墙明敷三、灯具安装方式的表示CS——链吊DS——管吊W——墙壁安装C——吸顶R——嵌入S——支架CL——柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PCFPC穿阻燃半硬聚氯乙烯管敷设:电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FCDTQ30——32/2P 这两个是两种塑壳断路器的型号HSM8——63C/3P 适用于照明回路中,为3极开关,额定电流为63A(3联开关)DTQ30——32/2P 也是塑壳断路器的一种,额定电流32A,2极开关四、型号的含义R-连接用软电缆(电线),软结构。
V-绝缘聚氯乙烯。
V-聚氯乙烯绝缘V-聚氯乙烯护套。
-平型(扁形)B.S-双绞型。
A-镀锡或镀银。
F-耐高温P-编织屏蔽P2-铜带屏蔽P22-钢带铠装Y—预制型、一般省略,或聚烯烃护套FD—产品类别代号,指分支电缆。
电气各种敷设方式代表符号
各种敷设方式代表符号符号, 敷设, 代表符号, 敷设, 代表SR:沿钢线槽敷设BE:沿屋架或跨屋架敷设CLE:沿柱或跨柱敷设WE:沿墙面敷设CE:沿天棚面或顶棚面敷设ACE:在能进入人的吊顶内敷设BC:暗敷设在梁内CLC:暗敷设在柱内WC:暗敷设在墙内CC:暗敷设在顶棚内ACC:暗敷设在不能进入的顶棚内FC:暗敷设在地面内SCE:吊顶内敷设,要穿金属管一,导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽:SR沿屋架或跨屋架:BE沿柱或跨柱:CLE穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TC导线敷设部位的标注沿或跨梁(屋架)敷设:AB暗敷在梁内:BC沿或跨柱敷设:AC暗敷设在柱内:CLC沿墙面敷设:WS暗敷设在墙内:WC沿天棚或顶板面敷设:CE暗敷设在屋面或顶板内:CC吊顶内敷设:SCE地板或地面下敷设:FC线路敷设方式标注穿焊接钢管敷设:SC穿电线管敷设:MT穿硬塑料管敷设:PC穿阻燃半硬聚氯乙烯管敷设:FPC电缆桥架敷设:CT金属线槽敷设:MR塑料线槽敷设:PR用钢索敷设:M穿聚氯乙烯塑料波纹电线管敷设:KPC 穿金属软管敷设:CP直接埋设:DB电缆沟敷设:TCPVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内导线敷设方式和敷设部位的文字符号。
电线电缆常用符号解释(收藏版)
电线电缆常用符号解释(收藏版)展开全文电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思?都是电线的一些型号B系列归类属于布电线,所以开头用B,电压:300/500VV就是PVC聚氯乙烯,也就是(塑料)L就是铝芯的代码R就是(软)的意思,要做到软,就是增加导体根数BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线以上电线结构:导体+绝缘拿2.5mm2为例:BV是1根直径1.78mm和7根0.68两种BLV是1根直径1.78mmBVR是19根直径0.41mmRV铜芯聚氯乙烯绝缘连接软电线它比BVR更软,还是2.5是49根0.25mm铜丝RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线比RV多了一层塑料护套另外:我们最常用的“护套线”BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆就是2根BV线,在+一层白色的护套规格型号名称使用范围VV VLV 聚氯乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。
VY VLY 聚乙烯护套电力电缆VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。
烯护套钢带铠装电力电缆VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43 聚氯乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。
聚乙烯护套钢丝铠装电力电缆YJV YJLV 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道及管道中,电缆不能承受机械外力作用。
YJY YJLY 聚乙烯护套电力电缆YJV22 YJLV22 YJV23 YJLV23 交联聚乙烯绝缘聚氯乙烯敷设在室内、隧道内直埋土壤,电缆能承受机械外力作用。
聚乙烯护套钢带铠装电力电缆YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯敷设在高落差地区,电缆能承受机械外力作用及相当的拉力。
