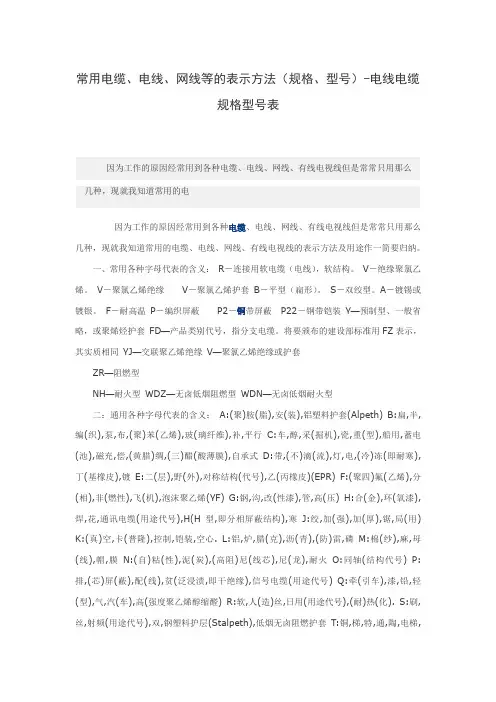

常用电缆规格型号表示方法

常用电缆、电线、网线等的表示方法（规格、型号）-电线电缆规格型号表因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电因为工作的原因经常用到各种电缆、电线、网线、有线电视线但是常常只用那么几种，现就我知道常用的电缆、电线、网线、有线电视线的表示方法及用途作一简要归纳。

一、常用各种字母代表的含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),玻(璃纤维),补,平行C:车,醇,采(掘机),瓷,重(型),船用,蓄电(池),磁充,偿,(黄腊)绸,(三)醋(酸薄膜),自承式D:带,(不)滴(流),灯,电,(冷)冻(即耐寒),丁(基橡皮),镀E:二(层),野(外),对称结构(代号),乙(丙橡皮)(EPR) F:(聚四)氟(乙烯),分(相),非(燃性),飞(机),泡沫聚乙烯(YF) G:钢,沟,改(性漆),管,高(压) H:合(金),环(氧漆),焊,花,通讯电缆(用途代号),H(H型,即分相屏蔽结构),寒J:绞,加(强),加(厚),锯,局(用) K:(真)空,卡(普隆),控制,铠装,空心. L:铝,炉,腊(克),沥(青),(防)雷,磷M:棉(纱),麻,母(线),帽,膜N:(自)粘(性),泥(炭),(高阻)尼(线芯),尼(龙),耐火O:同轴(结构代号) P:排,(芯)屏(蔽),配(线),贫(泛浸渍,即干绝缘),信号电缆(用途代号) Q:牵(引车),漆,铅,轻(型),气,汽(车),高(强度聚乙烯醇缩醛) R:软,人(造)丝,日用(用途代号),(耐)热(化). S:刷,丝,射频(用途代号),双,钢塑料护层(Stalpeth),低烟无卤阻燃护套T:铜,梯,特,通,陶,电梯,探U:矿,棉(指石棉),矿用(用途代号) V:(P)V(C)(聚氯乙烯) W:(地球)物(理),皱纹护套,无(磁性),(耐高)温,(野)外,石油(用途代号) X:橡(力缆),聚酰胺,橡(皮绝缘) Y:硬,园,油,氧,(耐)油,移动(用途代号),聚乙烯,压Z:(聚)酯,纸,(电)钻,中型,综(合) YJ:交联聚乙烯绝缘P2:铜带屏蔽ZRK:系列代号,表示阻燃型控制电缆三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

电缆标识

电缆标识一、电缆的型号由八部分组成：一、用途代码－不标为电力电缆，K为控制缆，P为信号缆；二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙稀，YJ交联聚乙烯三、导体材料代码－不标为铜，L为铝；四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙稀护套五、派生代码－D不滴流，P干绝缘；六、外护层代码七、特殊产品代码－TH湿热带，TA干热带；八、额定电压－单位KV二、电线电缆命名、电线电缆产品的命名有以下原则：电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称（通常是一个类别的名称）结合型号规格来代替完整的名称，如“低压电缆”代表0.6／1kV级的所有塑料绝缘类电力电缆。

电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？1、产品名称中包括的内容（1）产品应用场合或大小类名称（2）产品结构材料或型式；（3）产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。

2、结构描述的顺序产品结构描述按从内到外的原则：导体－－＞绝缘－－＞内护层－－＞外护层－－＞铠装型式。

3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。

4、电线电缆的型号组成与顺序如下：〔1：类别、用途〕〔2：导体〕〔3：绝缘〕〔4：内护层〕〔5：结构特征〕〔6：外护层或派生〕-〔7：使用特征〕1-5项和第7项用拼音字母表示，高分子材料用英文名的第一位字母表示，每项可以是1-2个字母；第6项是1-3个数字。

型号中的省略原则：电线电缆产品中铜是主要使用的导体材料，故铜芯代号T 省写，但裸电线及裸导体制品除外。

裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。

第7项是各种特殊使用场合或附加特殊使用要求的标记，在“-”后以拼音字母标记。

常用电缆型号各部分代号及其含义

5
电力电缆终端头
1.5m
检修余量最小值
6
电缆中间接头盒
两端预留2.0m
检修余量最小值
7பைடு நூலகம்
电缆进控制屏、保护屏及模拟盘等
高+宽
按盘面尺寸
8
高压开关柜及低压配电盘、箱
2.0m
盘下进出线
9
电缆进电动机
0.5m
从电机接线盒起算
10
厂用变压器
3.0m
从地平起算
11
电缆绕过梁柱等增加长度
按实际算
按被绕物断面计算
12
A
8
半硬质阻燃管
埋地
DA
电缆弯曲半径与电缆外径比值
电缆护套类型
电力电缆
其它电缆
单芯
多芯
多芯
金属护套
铅
25D
15D
15D
铝
30D
皱纹铝套和皱纹钢套
20D
非金属护套
20D
15D
无铠装：10D，有铠装：15 D
连接设备导线预留长度
（每一根线）
序号
项目
预留长度
说明
1
各种开关箱、柜、板
宽+高
盘面尺寸
2
独立安装（无箱、盘）的铁壳开关、闸刀开关、启动器、母线槽进出线盒等
常用电缆型号各部分代号及其含义
类别、用处
导体
绝缘
内保护层
特征
外保护层
派生
裸导线
L---铝线
T---铜线
G---钢线
J---绞制
R---柔软
Y---硬
电力电缆
V---塑料
X---胶皮
L---铝

常用线材线缆标识

常用线材线缆标识1. 字母代号及其意义类别、用途导体绝缘内护层特征铠装置外护层N- 农用电缆L- 铝线芯V- 聚氯乙烯H- 橡套CY- 充汕0- 无0- 无V- 聚氯乙烯塑料绝缘电缆X- 橡皮F- 氯丁橡皮护套D- 不滴流1- 1- 纤维层X- 橡皮绝缘电缆Y- 聚乙烯L- 铝套F- 分相护套2- 双钢带2- 聚氯乙烯套YJ- 交联聚乙烯绝缘电缆Q- 铅套P- 贫油干绝缘3- 细圆钢丝3- 聚乙烯套ZQ- 纸绝缘电缆V- 聚氯乙烯P- 屏蔽4- 粗圆钢丝Y- 聚乙烯套Z- 直流2. 型号、名称和使用范围：型号名称使用范围铜芯铝芯VV VLV 聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、管道内、隧道内VV VLV 聚氯乙烯绝缘聚乙烯护套电力电缆敷设在室内、管道内、隧道内VV22 VLV22 聚氯乙烯绝缘钢带铠装聚氯乙烯护套电缆敷设在地下，能承受机械外力作用VV23 VLV23 聚氯乙烯绝缘钢带铠装聚乙烯护套电缆RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24 芯用途：仪器、仪表、对讲、监控、控制安装RG ：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网( HFC )中传输数据模拟信号UTP ：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP ：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV ( Y )、SYKV 有线电视、宽带网专用电缆结构：(同轴电缆)单根无氧圆铜线+ 物理发泡聚乙烯(绝缘) + (锡丝+ 铝) + 聚氯乙烯(聚乙烯)RVV ( 227IEC52/53 ) 聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆(室内、外)用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV 、RVP 聚氯乙烯绝缘电缆RVS 、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV 、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线(发烧线)KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号(含综合用同轴电缆)SDFAVP 、SDFAVVP 、SYFPY 同轴电缆，电梯专用JVPV 、JVPVP 、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆监控线材的选用线材选型1 、视频线摄像机到监控主机距离≤ 200 米，用RG59 ( 128 编)视频线。

电力电缆各型号代号说明

电力电缆各型号代号说明K?-------控制电缆?V?-------聚氯乙烯?V?-------聚氯乙烯?P?-------铜丝编织屏蔽?R?-------软导体结构?Y?-------聚乙烯?P2?-------铜带屏蔽?ZR?-------阻燃电缆?YJ?-------交联聚乙烯?Y?-------聚乙烯?22?-------钢带铠装?NH?-------耐火电缆?NH-ZR-YJS-C?交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆?NH-ZR-YJS24-C?交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆控制电缆?KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

?KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

?KYJVP2-NH?交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

?主要用途及使用特性?适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

?交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

?铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

?电力电缆?各型号中符号含义?T:?铜(一般省略，不写进型号中)?L:?铝?V:聚氯乙烯绝缘或护套?YJ:?交联聚氯乙烯绝缘?22:?钢带铠装?32:?细钢丝铠装?42:?粗钢丝铠装R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

?V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型ZRK：系列代号，表示阻燃型控制电缆（其它类同）NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV?75-5-1(A、B、C）S:?射频?Y:聚乙烯绝缘?V:聚氯乙烯护套?A：64编?B：96编?C：128编75：75欧姆?5：线径为5MM?1：代表单芯SYWV?75-5-1S:?射频?Y:聚乙烯绝缘?W:物理发泡?V:聚氯乙烯护套75：75欧姆?5：线缆外径为5MM?1：代表单芯?来源:输配电设备网例如：RVVP2*32/?RVV2*?BVRR:?软线?VV:双层护套线?P屏蔽2：2芯多股线?32：每芯有32根铜丝?：每根铜丝直径为ZR-RVS?2*24/ZR:?阻燃?R:?软线?S:双绞线2：2芯多股线?24：每芯有24根铜丝?：每根铜丝直径为型号、名称RV?铜芯氯乙烯绝缘连接电缆（电线）AVR?镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB?铜芯聚氯乙烯平型连接电线RVS?铜芯聚氯乙烯绞型连接电线RVV?铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV?镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB?铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105?铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250?镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC 连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），?1KV，如：4*(1*185)+1*95?1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面，?1KV，如：4*185+1*95?1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

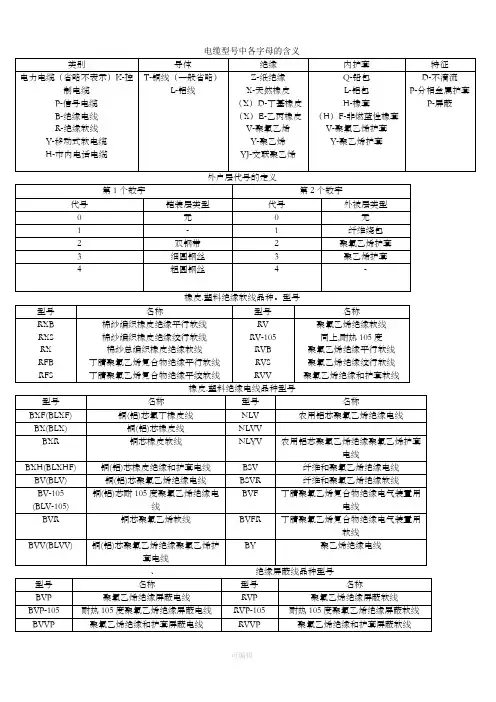

电缆型号中各字母的含义

NLV
农用铝芯聚氯乙烯绝缘电线
BX(BLX)
铜(铝)芯橡皮线
NLVV
BXR
铜芯橡皮软线
NLYV
农用铝芯聚氯乙烯绝缘聚氯乙烯护套电线
BXH(BLXHF)
铜(铝)芯橡皮绝缘和护套电线
BSV
纤维和聚氯乙烯绝缘电线
BV(BLV)
铜(铝)芯聚氯乙烯绝缘电线
BSVR
纤维和聚氯乙烯绝缘软线
BV-105
(BLV-105)
棉纱编织橡皮绝缘绞行软线
棉纱总编织橡皮绝缘软线
丁腈聚氯乙烯复合物绝缘平行软线
丁腈聚氯乙烯复合物绝缘平绞软线
RV
RV-105
RVB
RVS
RVV
聚氯乙烯绝缘软线
同上,耐热105度
聚氯乙烯绝缘平行软线
聚氯乙烯绝缘绞行软线
聚氯乙烯绝缘和护套软线
橡皮.塑料绝缘电线品种型号
型号
名称
型号
名称
BXF(BLXF)
铜(铝)芯氯丁橡皮线
铜(铝)芯耐105度聚氯乙烯绝缘电线
BVF
丁腈聚氯乙烯复合物绝缘电气装置用电线
BVR
铜芯聚氯乙烯软线
BVFR
丁腈聚氯乙烯复合物绝缘电气装置用软线
BVV(BLVV)
铜(铝)芯聚氯乙烯绝缘聚氯乙烯护套电线
BY
聚乙烯绝缘电线
、绝缘屏蔽线品种型号
型号
名称
型号
名称
BVP
聚氯乙烯绝缘屏蔽电线
RVP
聚氯乙烯绝缘屏蔽软线
BVP-105
耐热105度聚氯乙烯绝缘屏蔽电线
RVP-105
耐热105度聚氯乙烯绝缘屏蔽软线
BVVP
聚氯乙烯绝缘和护套屏蔽电线

电缆型号及代号说明

编辑本段表示法的分类RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯用途：仪器、仪表、对讲、监控、控制安装RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明AVVR 聚氯乙烯护套安装用软电缆SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用RV、RVP 聚氯乙烯绝缘电缆RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网UL2464 电脑连接线VGA 显示器线SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面电线电缆）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面，0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电线型号代码表

相对完整的电线电缆英文字母的含义电线电缆代号及含义：K -------控制电缆V -------聚氯乙烯V -------聚氯乙烯P -------铜丝编织屏蔽R -------软导体结构Y -------聚乙烯P2 -------铜带屏蔽ZR -------阻燃电缆YJ -------交联聚乙烯Y -------聚乙烯22 -------钢带铠装NH -------耐火电缆NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆控制电缆KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。

KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。

KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。

主要用途及使用特性适用于额定电压450/750V及以下的控制、监控回路及保护线路等。

交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。

铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。

电力电缆各型号中符号含义T: 铜(一般省略，不写进型号中)L: 铝V:聚氯乙烯绝缘或护套YJ: 交联聚氯乙烯绝缘22: 钢带铠装32: 细钢丝铠装42: 粗钢丝铠装R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型ZRK：系列代号，表示阻燃型控制电缆（其它类同）NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯来源:输配电设备网例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS 2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面），0.6/1KV，如：4*(1*185)+1*95 0.6/1KV （来源:）②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4*185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电线电缆代号含义

电线电缆代号含义
一、R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型
二：通用各种字母代表的含义：A:(聚)胺(脂),安(装),铝塑料护套(Alpeth) B:扁,半,编(织),泵,布,(聚)苯(乙烯),
三、电缆常识：电缆通常分为电力电缆和控制电缆两种。

1、电缆通用符号表示的含义：
〔1〕ZR－阻燃，NH－耐火，ZA(IA)－本安〔2〕用途，K－控制电缆，P－信号电缆，DJ－计算机电缆
〔3〕绝缘层。

V－聚氯乙烯，Y－聚乙烯，YJ－交联聚乙烯，
〔4〕导体。

T－铜芯缺省表示，L－铝芯。

〔5〕内护层(护套)，V－聚氯乙烯，Y－聚乙烯，Q－铅包，L－铝包，H－橡胶，HF－非燃性橡胶，LW－皱纹铝套，F－氯丁胶，N－丁晴橡皮护套。

YJV 交联聚乙烯绝缘，聚氯乙烯护套电力电缆四、电线知识：1、电线通用符号含义：〔1〕代号。

B－电线(有时不表示) 〔2〕导体。

T－铜芯(缺省表示)，L－铝芯，R－软铜〔3〕绝缘。

V－聚氯乙烯，X－橡皮，F－氯丁橡皮〔4〕护套。

V－聚氯乙烯〔5〕其他。

R－软电线，P－屏蔽，B －平行。

电缆型号各部分的代号及其含义

Y－聚氯乙烯塑料
Q－铅包
P－贫油、干绝缘
2－二级防腐
120－120 kV
Z－纸绝缘电缆
Y－塑料护套
P－屏蔽
2－钢带铠装麻被
150－150 kV
G－高压电缆
Z－直流
3－单层细钢丝铠装麻被
03－拉断力
0.3t
K－控制电缆
C－滤尘器用
4－双层细钢丝麻被
1－拉断力1t
P－信号电缆
C－重型
5－单层粗钢丝麻被
TH－湿热带
V－矿用电缆
D－电子显微镜
6－双层粗钢丝麻被
VC－采掘机用电缆
G－高压
9－内铠装
VZ－电钻电缆
H－电焊机用
29－内钢带铠装
VN－泥炭工业用电缆
J－交流
20－裸钢带铠装
W－地球物理工作用电缆
Z－直流
30－细钢丝铠装
WB－油泵电缆
CQ－充气
22－铠装加固电缆
WC－海上探测电缆
YQ－压气
25－粗钢丝铠装
WE－野外探测电缆
电缆型号各部分的代号及其含义类别用途Βιβλιοθήκη 绝缘内护层特征
外护层
派生
N－农用电缆
V－聚氯乙烯
H－橡皮
CY－充油
O－相应的裸歪护层
1－第一种
V－塑料电缆
X－橡皮
HF－非燃橡套
D－不滴流
1－一级防腐
2－第二种
X－橡皮绝缘电缆
XD－丁基橡皮
L－铝包
F－分相护套
1－麻被外套
110－110kV
YJ－交联聚氯乙烯塑料电线
YY－压油
11－一级防
X-D－单焦点X光电缆
12－钢带铠装一级防腐

电线电缆符号表示

型号含义:R—连接用软电缆（电线），软结构。

V-绝缘聚氯乙烯。

V-聚氯乙烯绝缘V -聚氯乙烯护套B—平型（扁形）。

S—双绞型。

A—镀锡或镀银。

F—耐咼温P—编织屏敝P2—铜带屏敝P22—钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH —耐火型WDZ —无卤低烟阻燃型WDN —无卤低烟耐火型例如：SYV 75-5-1（A、B、C）S:射频丫:聚乙烯绝缘V:聚氯乙烯护套A : 64编B: 96 编C: 128编75: 75欧姆5:线径为5mm 1:代表单芯SYWV 75-5-1S:射频丫:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75: 75欧姆5:线缆外径为5MM 1 :代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR:软线VV:双层护套线P屏蔽2: 2芯多股线32:每芯有32根铜丝0.2:每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR:阻燃R:软线S:双绞线2: 2芯多股线24: 每芯有24根铜丝0.12:每根铜丝直径为0.12mm型号、名称RV铜芯氯乙烯绝缘连接电缆(电线)AVR镀锡铜芯聚乙烯绝缘平型连接软电缆(电线)RVB铜芯聚氯乙烯平型连接电线RVS铜芯聚氯乙烯绞型连接电线RVV铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV —105铜芯耐热105°C聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆Al 205AFS- 250AFP—250镀银聚氯乙氟塑料绝缘耐高温—60C ~250C连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数* (1*标称截面)0.6/1KV,如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV ,如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数X标称截面-T,如：4X25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电缆符号表示

型号含义：R－连接用软电缆（电线），软结构。

V－绝缘聚氯乙烯。

V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。

S－双绞型。

A－镀锡或镀银。

F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。

将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编75：75欧姆5：线径为5mm 1：代表单芯SYWV 75-5-1S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套75：75欧姆5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线VV:双层护套线P屏蔽2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MMZR-RVS2*24/0.12ZR: 阻燃R: 软线S:双绞线2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12mm型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60℃~250℃连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数*（1*标称截面）0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数*标称截面0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T3、完整的型号规格表示法因为分支电缆包含主干电缆和支线电缆。

电线电缆规格型号标示

电线电缆表示法主要由型号、规格及标准编号这三个部分组成。

1.型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：⑴类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型⑵导体代号T—铜导线（略） L-铝芯⑶绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯⑷护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包⑸特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型⑹铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝⑺外护层代号1—纤维层 2—PVC套3—PE套2.最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKL YJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆BLHV—铝合金聚氯乙烯绝缘电线线管的代号及敷设方式一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管，CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3.规格规格又由额定电压、芯数及标称截面组成。

电缆及线路敷设方式代号

电缆及线路敷设方式代号(电器图纸符号)例(1)YJV-8.7/10KV 所代表的意思;YJV：交联聚乙烯绝缘聚氯乙烯护套电力电缆8.7/10：额定电压8.7/10KV例(2)YJV-1KV-4X50+1X25 SC100 FC WCYJV：铜芯交联聚氯乙烯绝缘，聚氯乙烯护套电力电缆-1KV：1000V-4X50+1X25 相、零4芯50MM2，地线1芯25mm2SC100 焊接直径100mmFC：暗埋地WC：暗敷设墙内。

例(3)ZRYJV-（3*70）+2*35CT/5*10 SC40 WFE主电缆为ZRYJV三芯70MM2加2芯35MM2铜电缆槽架内敷设分支电缆为5芯10MM2铜电缆穿40的焊接钢管沿墙明敷设的预制电缆;另一种可以理解为：电缆为ZRYJV 三芯70MM2加2芯35MM2铜电缆槽架内敷设，采取穿刺线夹分支电缆为5芯10MM2铜电缆穿40的焊接钢管沿墙明敷设的电缆体系图中YJV-1KV-5*16-SR/SC40-WC-CCYJV-1KV是额外电压等级一千伏的铜芯交联电缆，5*16是5芯16MM2,SR/SC线槽敷设跟用40钢管敷设DZ47/3P-63A－－－三相整定值为63A的空气开关；YJV-5X16－－－YJV为交联聚氯乙烯绝缘聚氯乙烯护套电缆5x16为5根截面积为16平方mm的电缆；SC40 －－－－穿规格为40的焊接钢管FC－－－－－暗敷在地面内WC－－－－－暗敷在墙内线路敷设方式标注穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料涟漪电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F多少个绝对应的是AC-ZM(沿柱或跨柱敷设)、WC-QA（暗敷设在墙柱内）、FC-DA（暗敷设在地面内）所以...你供给的字应当这么理解...YJV-1KV-5*16――电缆的型号：额定电压1千伏，5芯，导体截面16mm2，交联聚乙烯绝缘聚氯乙烯护套电力电缆；SR/SC40――线槽敷设或穿规格40的钢管敷设；WC――暗敷设在墙内；CC――暗敷设在屋面或顶板内。

电缆代码

VV22 VLV22 VV23 VLV23 聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢带铠装电力电缆敷设在室内、隧道内直埋土壤电缆能承受机械外力作用。
VV32 VLV32 VV33 VLV33 VV42 VLV42 VV43 VLV43
聚氯乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区电缆能承受机械外力作用及相当的拉力。
第7项是各种特殊使用场合或附加特殊使用要求的标记在“-”后以拼音字母标记。有时为了突出该项把此项写到最前面。如ZR-(阻燃)、NH-(耐火)、WDZ-(低烟无卤、企业标准)、-TH(湿热地区用)、FY-(防白蚁、企业标准)等。电力电缆铠装和外护套数字
数字标记铠装层外被层或外护套
0无---
JKY JKLY
JKYJ JKLYJ 聚氯乙烯/聚乙烯交联聚乙烯绝缘架空电缆用于架空电力传输等场所。
JKTRYJ 软铜芯交联聚乙烯绝缘架空电缆用于变压器引下线。
JKLYJ/Q 交联聚乙烯绝缘轻型架空电缆用于架空电力传输等场所。
JKLGYJ JKLGYJ/Q 钢芯铝绞线交联聚乙烯绝缘架空电缆用于架空电力传输等场所并能承受相当的拉力。
和鼠害严重地区以及有阻燃要求地区的电力电缆、控制电缆。
Байду номын сангаас
GWDNH-X 隔氧层低烟无卤耐火电缆
FS-X 防水电缆敷设在地下水位常年较高对防水有较高要求的地区。
H-X 耐寒电缆敷设在环境温度常年较低对抗低温有较高要求的地区。
FYS-X 环保型防白蚁、防鼠电缆用于白
蚁
YJV32 YJLV32 YJV33 YJLV33 YJV42 YJLV42 YJV43 YJLV43 交联聚乙烯绝缘聚氯乙烯聚乙烯护套钢丝铠装电力电缆敷设在高落差地区电缆能承受机械外力作用及相当的拉力。

电缆代号

1、BV、BVV、BVR、BLV电线：BV铜芯聚氯乙烯绝缘电线BLV铝芯聚氯乙烯绝缘电线BVR铜芯聚氯乙烯绝缘软电线。

都是导体+绝缘B——布电线，开头用B. V——聚氯乙烯料，也就是（塑料）。

R——软的意思，要做到软，就是增加导体根数。

L——铝芯的代码，铜的代号是省略的。

BLV铝芯聚氯乙烯绝缘电线。

BV（聚氯乙烯铜芯线）电线是由一根或几根柔软的细丝组成，外面包以轻软的护层。

（几根柔软的细丝我们很少用，也就是1类导体、2类导体，或者叫a、b类导体的区别）拿2.5mm外径的电线为例，我们用到的电线如照明插座等，都是单芯的导线组成。

1根直径1.78mm的金属导体+外面的保护层组成=2.5mm。

我们一般室内照明用的电线，如BV-3（1x2.5），三根这样的单芯的导线。

有的地方要用到7根0.68mm的细铜丝绞成一根2.5mm导线的。

BV分为1根截面1.78mm 的和7根0.68mm的两种。

导体芯数越多，越软，但机械保护差，丝容易断。

BVR，这种电线软，是19根直径0.41mm绞成一根2.5的。

还有更软的RV，铜芯聚氯乙烯绝缘连接软电线，是49根0.25mm的丝拧成一根导线。

BVV，聚氯乙烯护套铜芯线，两芯线，铜芯聚氯乙烯绝缘软电线,每芯包了绝缘之后，多芯绞合再包一层外护套，前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套。

他比RV多了一层塑料护套。

因为软电缆细丝很容易折断，固定布线时要求柔软的场地。

我们最常用的“护套线”，BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆，就是2根BV 线，每芯包了绝缘之后，在+一层白色的护套。

那些大截面工程一般都用电缆。

护套厚，机械保护、绝缘水平更好。

电缆是由一根或几根绝缘包导线组成，外面再包以金属或橡皮制的坚韧外层. 不像电线的轻软的护层。

电缆一般为多芯，如4芯，5芯电缆。

如4x4或5x4（单芯的电缆现在用，一般都电流很大，比如以后高压）电线一般为单芯，（多芯的软电线你们也很少用），都是多根单芯一起配电。
