通信主要施工工艺流程图..

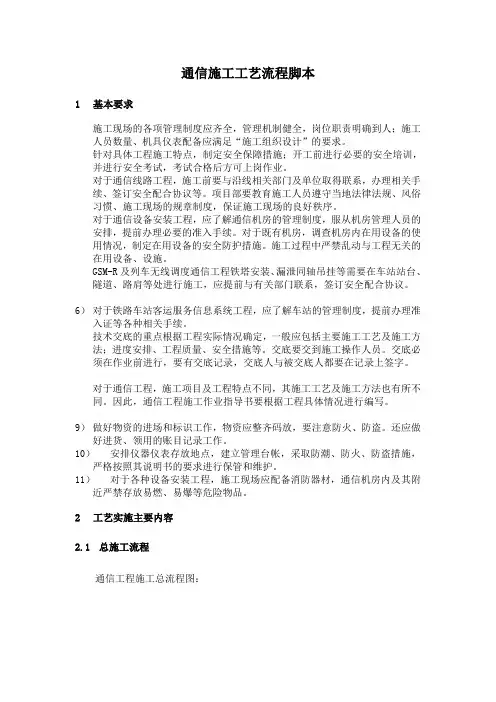

通信施工工艺流程脚本1基本要求1）施工现场的各项管理制度应齐全，管理机制健全，岗位职责明确到人；施工人员数量、机具仪表配备应满足“施工组织设计”的要求。

2）针对具体工程施工特点，制定安全保障措施；开工前进行必要的安全培训，并进行安全考试，考试合格后方可上岗作业。

3）对于通信线路工程，施工前要与沿线相关部门及单位取得联系，办理相关手续、签订安全配合协议等。

项目部要教育施工人员遵守当地法律法规、风俗习惯、施工现场的规章制度，保证施工现场的良好秩序。

4）对于通信设备安装工程，应了解通信机房的管理制度，服从机房管理人员的安排，提前办理必要的准入手续。

对于既有机房，调查机房内在用设备的使用情况，制定在用设备的安全防护措施。

施工过程中严禁乱动与工程无关的在用设备、设施。

5）GSM-R及列车无线调度通信工程铁塔安装、漏泄同轴吊挂等需要在车站站台、隧道、路肩等处进行施工，应提前与有关部门联系，签订安全配合协议。

6）对于铁路车站客运服务信息系统工程，应了解车站的管理制度，提前办理准入证等各种相关手续。

7）技术交底的重点根据工程实际情况确定，一般应包括主要施工工艺及施工方法；进度安排、工程质量、安全措施等。

交底要交到施工操作人员。

交底必须在作业前进行，要有交底记录，交底人与被交底人都要在记录上签字。

8）对于通信工程，施工项目及工程特点不同，其施工工艺及施工方法也有所不同。

因此，通信工程施工作业指导书要根据工程具体情况进行编写。

9）做好物资的进场和标识工作，物资应整齐码放，要注意防火、防盗。

还应做好进货、领用的账目记录工作。

10）安排仪器仪表存放地点，建立管理台帐，采取防潮、防火、防盗措施，严格按照其说明书的要求进行保管和维护。

11）对于各种设备安装工程，施工现场应配备消防器材，通信机房内及其附近严禁存放易燃、易爆等危险物品。

2工艺实施主要内容2.1总施工流程通信工程施工总流程图：2.2通信线路工程2.2.1光电缆敷设工艺流程图施工准备—径路复测—挖沟、杆路施工、管道施工—光电缆单盘检验、配盘—光电缆敷设—光电缆接续—光电缆测试—竣工2.2.2光、电缆单盘检验1）光、电缆到货后，将随盘的合格证及出厂测试资料进行收集并妥善保管。

2）所有光、电缆都要进行单盘检验测试，将单盘测试资料进行妥善保管。

3）光、电缆开盘卸下的包装物，光、电缆检验测试的下脚料、废弃物，测试仪表使用过的废旧电池等要统一收集，集中处理，避免乱扔乱放。

2.2.3光、电缆沟开挖，管道修建1）光、电缆沟或管道沟开挖前，要探明径路上的既有缆线及设施，对已探明存在既有缆线及设施的区段，严禁使用机械、尖镐及其它尖锐器械大力开挖，同时要请相关的产权单位派人到施工现场进行配合。

2）光、电缆径路穿越铁路或公路，通过桥隧河流等，应按书面协议，并取得主管单位配合再进行施工；在市区范围内开挖必须取得城建部门批准的施工许可后再施工；在交通繁忙地段挖掘道路时，应取得交通部门同意，并按交通部门要求施工；在铁路路肩或路基范围内开挖沟，应事先与工务部门联系，签订安全配合协议后施工。

3）在铁路沿线进行光、电缆施工时，应采取措施保证施工人员安全及铁路设施的安全，防止挖沟损坏铁路路基及信号设备；应预先考虑堆土场地，防止堆土危及行车安全；要利用彩条布等进行必要的防护措施，防止挖沟出土污染道床及石渣。

4）在铁路站台开挖光、电缆沟或修建站台槽道时，要采取围挡措施，保证旅客上下车的安全。

5）在有行人及车辆通过的地方施工时，要在人孔、沟坑边沿、顶管基坑边沿等危险部位，设置明显的安全警示标志，安全警示标志必须符合国家标准，以保证路过行人及车辆的安全。

6）在市区范围内进行光、电缆管道施工，要在指定的地点堆放材料；要及时清运挖出的管道沟土，并采取措施防止尘土飞扬、洒落等。

挖沟时尽量减少对草坪、地面等周围设施的破坏，施工完成后要将破坏的部分进行修复。

每天收工后要把施工现场清扫干净。

7）修建光、电缆管道和人孔时排出的积水，应引至下水道、排水沟或其他不影响交通和不污染环境的地方，不能随意排放。

8）开挖水泥地面使用切割机工作时应接水源进行防尘；抽水机、发电机、切割机等要定期保养，以降低噪声和废气排放量。

9）光、电缆径路经过草原、自然保护区、风景名胜区、自然遗址、城市、乡村等区域时，应制定相应的保护措施，减少施工污染，保护好生态环境。

10）光、电缆或管道沟开挖过程中如发现文物、古迹、爆炸物等，应当停止施工，对现场进行保护，及时报告给有关部门，按规定处理后再继续施工。

2.2.4光、电缆敷设1）光、电缆运输过程中不能将缆盘平放，装卸作业时应使用叉车或吊车，运输过程中不能损坏缆盘及光、电缆；滚动缆盘时应按箭头方向滚动。

2）人工敷设光、电缆时，抬放过程中严禁对光、电缆进行压、折、摔、拖、扭曲；敷设过程中根据盘长安排数名指挥人员，负责指挥协调工作以及光、电缆的余留盘放、压头等工作；敷设人数根据盘长确定。

3）气吹敷缆时，吹缆机操作人员必须按章操作，以确保人员、设备、光、电缆的安全；在管道的对端必须设专人进行防护，管道两端人员要保持通信联络畅通，防止吹缆过程中气吹头、试通棒等物吹出伤人。

4）光电缆吊挂施工，进行立杆作业及高空、高处作业时，施工现场周围应设置安全区域，并有专人防护。

敷设承力索及光电缆时，不能影响交通，要安全有序地进行。

5）不论哪种敷设方式，都应确保光、电缆敷设完成后外护套不破损。

2.2.5光、电缆接续1）光、电缆的接续工作不应在雨天、大雾天或其他不适宜接续的恶劣天气条件下进行。

2）在铁路线路附近进行光电缆接续时，应将接续帐篷或接续伞搭扎牢固，避免列车通过时危及人员及行车安全。

3）光电缆接续使用热可缩制品时，应采取通风措施。

4）进行新旧光、电缆割接作业，应编制割接方案，经运营单位审核通过后并采取必要的安全措施后再进行施工。

5）在人孔、无人站进行光、电缆接续，进入之前应先进行开门（开盖）通风，未经通风不得入内。

施工中有异常感觉立即撤离。

进入后，外面应设安全标志或派专人防护。

6）所有光、电缆接续都应进行接续测试，测试合格后再对接头进行封装。

7）光、电缆接续的下脚料、废弃物，测试仪表使用过的废旧电池应统一收集，带回到驻地集中进行处理。

2.2.6光、电缆沟回填1）光电缆沟及管道沟要及时进行回填，回填时应先填细土，分层夯实。

管道沟的回填，要从管道对应的两侧同时进行，以避免管道受到侧压变形移位。

2）在铁路路肩上，站场股道间和穿越铁路、公路等处开挖的光、电缆沟，应及时回填、夯实、整平，做到不敞开沟过夜。

3）光、电缆沟回填后要及时埋设标石和警示牌，以防其他专业施工造成损坏；径路标石、警示牌刷漆等所用剩余油漆统一回收，不得随意丢弃。

2.3通信设备安装工程2.3.1设备安装工艺流程图施工准备—图纸审核—施工调查—设备开箱检查—设备安装、配线—设备加电、配置数据—单站测试—系统测试—开通2.3.2设备开箱检验、保管1）设备器材到货后，对照装箱单及合同清单，对设备器材的品种、规格、数量进行清点和外观检查。

设备备品备件、资料亦应清点登记，妥善保管。

2）开箱检验发现品种、规格、数量与订货合同清单或装箱单不符时，应恢复原包装，做好详细记录，通过物资供应规定渠道进行处理。

3）开箱检验应有建设单位或监理单位人员在场，并对检验结果进行确认。

4）设备器材清点后，不得裸露堆放。

设备库房应采取防尘、防潮措施，配备必要的消防器材。

做好设备器材进货、领用的账目记录工作，施工中临时动用备品备件，必须经过批准，并进行登记签字。

5）设备器材开箱后包装废弃物应统一收集，集中处理，不能乱丢乱放。

2.3.3设备安装、配线1）通信机房设备安装，必须采取防尘措施，保持施工现场的清洁。

2）设备安装时需使用充气钻等工具对墙壁、楼板打眼时，应采取措施，保证墙壁、楼板主体不被破坏，外观不受影响。

3）对于高大笨重的机架，竖立后要及时进行固定，防止倾倒造成人员及设备损伤。

4）机架地线必须连接良好。

安装有防静电要求的单元板时，应穿上防静电服或戴上接地护腕。

5）在既有通信机房内施工中需要对既有设备进行作业时，应经机房负责人同意，在机房值班人员配合下进行操作。

严禁触动与施工无关的运行中的设备。

6）新旧通信设备割接施工应编制割接方案，经有关部门审批通过后进行实施。

施工时应严格按照审批通过的割接方案进行，割接过程中要确保不影响既有通信网络的正常运行。

7）在通信机房内进行电源割接时，需将使用的工具进行绝缘处理；割接前应检查新设通信设备电源系统，保证其无短路、接地故障。

8）蓄电池运输过程中宜采用吊装工具，严禁翻滚、摔掷。

在装卸、移动、搬运、连接过程中应防止短路，所用工具应进行绝缘处理。

作业人员应做好人身防腐蚀措施，发现蓄电池外壳破裂，液体外溢时，严禁碰触。

蓄电池密封阀不应松动，不得擅自拆卸密封阀。

9）进行放绑电缆、设备配线施工时，严禁攀爬走线架、走线槽、骨列架等，应使用高凳、爬梯等进行施工。

10）新建通信机房内设备安装完成后若较长时间不进行加电调试，将设备用原包装袋或塑料布进行封闭、以利于设备的防尘和保护。

11）设备安装、配线的下脚料、废弃物、加工件刷漆剩余油漆等要统一收集，集中进行处理。

每日施工结束要将施工现场进行打扫，做到人走场地清。

12）区间通话柱、扩音柱的设置严禁侵入铁路建筑限界，也不得影响瞭望信号和标志。

2.3.4设备测试1）测试有防静电要求的设备时，测试人员应穿着防静电服或戴上接地护腕。

2）测试仪表应通过计量部门检测，并在有效期内使用。

测试过程中应采取措施防止激光伤人。

3）测试人员要将测试结果及时进行存盘和打印，并妥善保管。

4）仪表使用过的废旧电池、测试用的棉签、纸巾等废弃物要统一收集，集中处理。

2.4GSM-R及列车无线调度通信工程2.4.1无线施工工艺流程图施工准备—图纸审核—现场调查—设备检验—设备安装—地线连接—设备配线—调试开通2.4.2铁塔安装1）根据设计图纸确定铁塔位置，基础开挖土方必须及时清运，无法运走的土方要用网布遮盖并定时浇水避免扬尘，保持施工现场环境卫生；基坑周围5米范围内应设置隔离带，夜间设置彩灯；松软土质开挖时应随时安装支护板避免塌方。

2）施工现场设立警示牌，注明“施工危险”等字样，并设专职防护员负责现场安全。

3）铁塔安装前应熟悉天气情况，在雷雨、冰雪、能见度低、六级以上大风等恶劣环境下不准进行施工作业。

塔上人员与塔下人员应协调作业，使用吊装设备必须安全可靠。

与施工无关人员提前清场，各种安全保证措施齐全并落实到位。

4）铁塔材料按塔身图纸分类堆放，并设明显标志，避免混乱造成塔上人员等待时间过长。

铁塔高度大于30米时，施工人员应配备带耳机的无线对讲设备。

2.4.3天线、馈线安装1）铁塔天馈线施工前应制定有针对性的安全保证措施，在雷雨、大风、冰雪、能见度低、高温、低温等恶劣环境下不得进行天馈线安装作业。
