plc控制自动门
基于PLC自动门控制系统设计
基于PLC自动门控制系统设计自动门控制系统是一种非常常见的自动化设备，广泛应用于商业建筑、医院、机场、酒店等各种场所。
本文将基于PLC（可编程逻辑控制器）对自动门控制系统进行设计。
一、系统概述在自动门控制系统中，PLC作为控制核心，通过感知传感器的信号，实时监测门的状态，并根据预设的控制逻辑，控制电机进行门的开闭操作。
整个系统依靠PLC的高可靠性和强大的计算能力，实现自动门的安全、快速、可靠运行。
二、系统设计思路根据自动门的特点和功能需求，本系统的设计思路如下：1.选取适当的传感器，如红外线传感器、压力传感器等，用于检测门的状态，包括开门、关门、行人通过等。
2.PLC接收传感器信号，并根据预设的控制逻辑，判断门的状态，决定是否进行开门或关门操作。
3.控制门的电机，实现门的自动开闭，同时监控门的运行状态，确保门的正常运行。
4.设置安全保护机制，如急停开关、防夹手传感器等，以确保人员安全。
5.设计人机界面，方便操作人员对系统进行监控与控制。
三、PLC程序设计PLC程序是自动门控制系统的核心。
根据系统需求，我们可以设计如下主要的PLC程序模块：1.传感器信号的采集与处理模块：负责接收传感器的信号，并进行相应的处理，判断门的状态。
2.开关门控制模块：根据门的状态和预设的逻辑，实现门的自动开闭控制。
3.电机控制模块：负责控制电机的启停、速度调节等操作，并实时监测电机的运行状态，如电流、转速等。
4.安全保护模块：设计相应的安全保护机制，如急停开关、防夹手传感器的监控与控制。
5.监控与报警模块：实现对系统运行状态的实时监控与报警处理，以及记录日志等功能。
四、人机界面设计人机界面是操作人员与系统进行交互的重要途径，通过友好的界面设计可以方便操作人员对系统进行监控与控制。
人机界面可以采用触摸屏或者按钮控制等形式，主要包括以下内容：1.显示当前门的状态，包括开门、关门、停止等。
2.提供开关门的手动控制按钮，以便操作人员手动控制门的运行。
毕业设计：基于PLC的自动门系统控制
毕业设计：基于PLC的自动门系统控制简介本文档旨在描述一个基于可编程逻辑控制器（PLC）的自动门系统控制的毕业设计项目。
该项目旨在设计和实现一个自动门系统，利用PLC来控制门的开关和安全功能。
目标该项目的主要目标是设计一个可靠且安全的自动门系统，能够根据用户的需求自动打开和关闭。
同时，系统也应该具备以下功能：- 检测门的位置和状态，以确保门在正确的位置关闭和打开。
- 检测门口的人员，以便根据需要自动打开门。
- 在门口检测到障碍物时自动停止门的运动，并提供警报通知。
- 集成安全开关和传感器，以确保门在安全条件下操作。
系统设计以下是该自动门系统的基本设计要点：1. PLC控制器：使用PLC作为控制器，负责接收和处理来自传感器和开关的输入信号，并控制门的运动和安全功能。
2. 传感器：使用适当的传感器来检测门的位置、状态和门口的人员。
这可以包括门位传感器、门状态传感器和人员检测传感器。
3. 电机驱动：使用合适的电机驱动装置控制门的开关运动。
电机驱动装置应能够提供足够的动力和控制门的速度。
4. 安全功能：集成安全开关和传感器，以便在检测到障碍物或其他危险情况时停止门的运动，并提供警报通知。
实施计划以下是该项目的实施计划：1. 确定需求：详细了解用户对自动门系统的需求和功能要求。
2. 设计系统：根据需求，设计自动门系统的整体架构和功能模块。
3. 采购设备：购买所需的PLC控制器、传感器、电机驱动装置和其他必要的组件。
4. 系统集成：将PLC控制器、传感器和电机驱动装置进行集成，并进行必要的配置和编程。
5. 测试和调试：对系统进行全面测试，确保各功能正常运行，并进行必要的调试和修复。
6. 文档撰写：编写毕业设计报告，详细记录整个项目的设计、实施和测试过程。
7. 演示和评估：进行系统演示，并接受指导教师和评委的评估和反馈。
预期成果通过完成该毕业设计项目，预期将获得以下成果：1. 设计并实施一个基于PLC的自动门系统，能够按需打开和关闭，并具备安全功能。
毕业设计：自动门的PLC控制系统
毕业设计：自动门的PLC控制系统1. 项目背景随着科技的发展和城市化进程的加快，自动化技术在各个领域得到了广泛应用。
自动门作为一种常见的自动化设备，不仅提高了人们的生活质量，还降低了人工成本，增强了工作效率。
可编程逻辑控制器（PLC）作为自动门控制系统的重要组成部分，具有可靠性高、灵活性强、易于扩展等优点。
本毕业设计旨在研究和设计一种基于PLC的自动门控制系统，以满足现代社会对智能化、自动化设备的需求。
2. 系统功能与要求2.1 系统功能自动门控制系统的主要功能包括：1. 门的开关控制：根据输入信号（如红外线、按钮等）实现门的开关。
2. 门的状态检测：实时检测门的开关状态，以确保系统的正常运行。
3. 异常情况处理：当发生异常情况（如门卡住、电压波动等）时，系统能自动采取措施，避免设备损坏。
4. 运行数据记录：记录门的运行数据（如开关次数、运行时间等），便于后期分析和维护。
2.2 系统要求自动门控制系统应满足以下要求：1. 可靠性：系统运行稳定，故障率低。
2. 安全性：确保人员和设备的安全。
3. 灵活性：可适应不同场景和需求，易于扩展和升级。
4. 经济性：降低运行成本，提高设备利用率。
3. PLC选型及系统硬件设计3.1 PLC选型根据系统功能与要求，选择合适的PLC作为自动门控制系统的核心控制器。
在本设计中，我们选择西门子S7-200系列PLC，该系列PLC具有性能稳定、性价比高、易于编程和维护等特点。
3.2 系统硬件设计自动门控制系统的硬件部分主要包括：PLC、输入/输出模块、传感器、执行器等。
1. PLC：西门子S7-200系列PLC。
2. 输入模块：用于接收各种开关信号，如红外线、按钮等。
3. 输出模块：用于控制执行器，如电动机、电磁阀等。
4. 传感器：用于检测门的状态，如红外线传感器、霍尔传感器等。
5. 执行器：用于实现门的开关，如电动机、电磁阀等。
4. 系统软件设计系统软件设计主要包括以下几个方面：1. 输入/输出信号分配：根据实际需求，合理分配输入/输出信号。

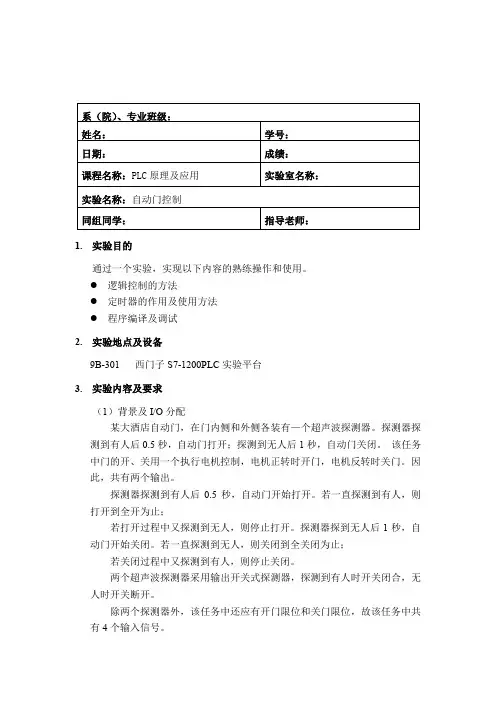

PLC实验--自动门控制
1.实验目的通过一个实验，实现以下内容的熟练操作和使用。
●逻辑控制的方法●定时器的作用及使用方法●程序编译及调试2.实验地点及设备9B-301 西门子S7-1200PLC实验平台3.实验内容及要求（1）背景及I/O分配某大酒店自动门，在门内侧和外侧各装有—个超声波探测器。
探测器探测到有人后0.5秒，自动门打开；探测到无人后1秒，自动门关闭。
该任务中门的开、关用一个执行电机控制，电机正转时开门，电机反转时关门。
因此，共有两个输出。
探测器探测到有人后0.5秒，自动门开始打开。
若一直探测到有人，则打开到全开为止；若打开过程中又探测到无人，则停止打开。
探测器探到无人后1秒，自动门开始关闭。
若一直探测到无人，则关闭到全关闭为止；若关闭过程中又探测到有人，则停止关闭。
两个超声波探测器采用输出开关式探测器，探测到有人时开关闭合，无人时开关断开。
除两个探测器外，该任务中还应有开门限位和关门限位，故该任务中共有4个输入信号。
输入信号：内探测器I0.0 用带自锁按键模拟外探测器I0.1 用带自锁按键模拟开限位I0.2 用带自锁按键模拟关限位I0.3 用带自锁按键模拟输出信号：开门Q0.6 用信号灯模拟关门Q0.7 用信号灯模拟内部信号：开门延时关门延时（2）编写正确的PLC程序，实现自动门的控制，编写程序并调试。
4.实验步骤（1）首先，先根据要求在草稿纸上画出符合要求的电路图；（2）根据电路图在TIA Portal v11 组态软件中画出电路图；（3）在西门子S7-1200PLC实验平台上链接电路；（4）下载并验证。
5.实验记录（分析）及讨论分析：当I0.0或者I0.1任意一个或两个都按动时，表示内外探测器至少有一个探测到有人。
经过定时器延迟0.5S后，Q0.6工作驱动一个LED灯亮，表示自动门打开。
同时Q0.6常闭触点断开，防止Q0.7工作，即防止触发关门。
、当I0.0与I0.1均没有按动时，表示内外探测器均没有探测到人。
基于PLC实现的自动门控制系统毕业设计
基于PLC实现的自动门控制系统毕业设计简介本文档为基于PLC（可编程逻辑控制器）实现的自动门控制系统的毕业设计。
自动门控制系统是一种应用广泛的智能门禁系统，通过PLC控制门的开关，实现自动化的进出门控制。
设计目标本毕业设计的目标是设计一个可靠、高效的自动门控制系统，具备以下特点：1. 自动感知：系统能够自动感知门口的人员，并根据人员的进出进行门的开关控制。
2. 安全可靠：系统应具备安全可靠的设计，避免门的错误操作或损坏。
3. 灵活性：系统应具备灵活的配置和扩展能力，以适应不同场景的应用需求。
设计方案本毕业设计采用以下设计方案来实现自动门控制系统：1. 硬件选型：选择适合自动门控制的PLC设备，具备足够的输入输出接口以及通信能力。
3. 控制策略：通过PLC编程，实现控制策略，根据传感器信号控制门的开关。
4. 安全保护：设计相应的安全保护机制，如门碰撞检测、紧急停止等，以确保门的操作安全可靠。
5. 用户界面：设计一个简洁直观的用户界面，用于配置和监控系统的运行状态。
实施计划本毕业设计的实施计划如下：1. 第一周：研究自动门控制系统的相关知识，了解PLC的基本原理和编程方法。
2. 第二周：进行硬件选型，选择合适的PLC设备和传感器，并购买所需的元器件。
3. 第三周：进行系统的搭建和调试，包括PLC的连接和编程，传感器的布置和测试。
4. 第四周：设计和实现控制策略，编写PLC程序，并进行系统整体测试。
5. 第五周：设计用户界面，实现系统的配置和监控功能。
6. 第六周：进行系统的性能测试和安全测试，优化系统的功能和稳定性。
7. 第七周：完成毕业设计报告的撰写和整理，准备答辩。
预期成果本毕业设计的预期成果如下：1. 完整的自动门控制系统，能够实现自动感知和控制门的开关。
2. 具备安全保护机制的系统，确保门的操作安全可靠。
3. 用户界面设计和实现，方便用户进行系统的配置和监控。
4. 毕业设计报告，包括设计思路、实施过程、测试结果和总结等内容。
plc控制自动门的课程设计
plc控制自动门的课程设计一、课程目标知识目标：1. 学生能够理解PLC（可编程逻辑控制器）的基本原理和功能，掌握自动门的控制逻辑。
2. 学生能够掌握PLC编程的基本指令，并运用这些指令完成自动门的控制程序编写。
3. 学生能够了解传感器在自动门控制系统中的作用，并掌握其工作原理。
技能目标：1. 学生能够运用PLC进行自动门的控制程序设计，具备实际操作能力。
2. 学生能够通过PLC编程软件进行程序编写、调试和优化，提高解决问题的能力。
3. 学生能够运用所学的知识，分析并解决自动门控制系统中的常见问题。
情感态度价值观目标：1. 学生通过学习PLC控制自动门，培养对自动化技术的兴趣和热情，增强科技创新意识。
2. 学生在学习过程中，能够树立团队协作意识，培养沟通与交流的能力。
3. 学生能够认识到PLC技术在工业生产中的重要性，增强对工程技术专业学习的信心。
课程性质：本课程为实践性较强的课程，旨在让学生通过动手实践，掌握PLC 控制自动门的技术。
学生特点：学生具备一定的电子技术基础，具有较强的学习兴趣和动手能力，但PLC编程经验尚浅。
教学要求：结合学生特点，注重理论与实践相结合，以项目为导向，培养学生的实际操作能力和问题解决能力。
通过课程目标分解，使学生在完成具体学习成果的过程中，逐步达到课程目标。
二、教学内容1. PLC基础知识：介绍PLC的基本结构、工作原理、性能指标，使学生了解PLC的组成和功能。
教材章节：第一章 PLC概述2. PLC编程指令：讲解PLC编程的基本指令，如逻辑运算指令、定时器指令、计数器指令等，为学生编写自动门控制程序打下基础。
教材章节：第二章 PLC编程指令与逻辑设计3. 自动门控制系统设计：分析自动门控制系统的需求，讲解控制逻辑和程序设计方法。
教材章节：第三章 自动控制系统设计4. 传感器及其应用：介绍传感器在自动门控制系统中的作用，如红外传感器、光电传感器等，并讲解其工作原理。
PLC驱动的自动门控制系统毕业设计
PLC驱动的自动门控制系统毕业设计1. 项目背景随着社会的发展和科技的进步，自动化控制系统在各个领域得到了广泛的应用。
在公共场所，自动门系统不仅可以提高门的通行效率，还可以节约能源，降低噪音，提高建筑物的整体品质。
PLC （可编程逻辑控制器）作为一种工业控制设备，具有可靠性高、抗干扰能力强、易于扩展等优点，是自动门控制系统理想的选择。
2. 系统功能自动门控制系统主要实现以下功能：1. 门的开关控制：根据输入信号（如红外线、地感线圈等）判断是否有人接近门，并控制门的开关。
2. 门的状态监测：实时监测门的开关状态，如遇异常情况（如卡滞、故障等）及时报警。
3. 运行模式切换：根据实际需求，可实现手动与自动运行模式的切换。
4. 安全保护：通过传感器检测门附近是否有障碍物，确保门的开关过程中不会对人造成伤害。
3. 系统架构自动门控制系统主要由以下几部分组成：1. PLC控制器：作为系统的核心，负责逻辑判断、控制指令输出等。
2. 输入模块：接收各种传感器信号，如红外线、地感线圈、门位置传感器等。
3. 输出模块：控制门的开关、报警等。
4. 驱动模块：驱动门的开关，如电机、电磁锁等。
5. 通信模块：实现与其他系统（如安防系统、楼宇自控系统等）的互联互通。
4. 硬件选型1. PLC控制器：选用某知名品牌可编程逻辑控制器，具备足够的输入输出点，满足系统需求。
2. 输入模块：选用继电器式输入模块，具备隔离功能，提高系统可靠性。
3. 输出模块：选用继电器式输出模块，驱动能力强，可满足各类负载。
4. 驱动模块：选用直流电机作为门的驱动装置，具备调速功能，实现平滑开关。
5. 传感器：选用红外线传感器、地感线圈、门位置传感器等，确保门的开关准确可靠。
5. 软件设计1. 编程软件：选用某知名品牌PLC编程软件，具备良好的用户界面，方便编程与调试。
2. 控制逻辑：根据系统功能需求，设计相应的PLC控制逻辑，实现门的开关控制、状态监测、运行模式切换等。
基于PLC 控制的自动门系统(实例)
• 采用三菱FX系列PLC进行控制。
• ①输入信号 • 焊枪应能手动和自动控制，用SA1选择开关来进行转
换，1为自动，0为手动； SB1为焊枪自动启动按钮； SB2为急停按钮；焊接控制器故障报警信号TC25和焊 接结束信号TC23需输入到PLC；设置焊枪后位行程 开关SQ1、前位行程开关SQ2、下位行程开关SQ3、 上位行程开关SQ4；气动系统压力开关SP。这样共需 输入点10个。 • ②输出信号 • 焊枪需要前进/后退、上升/下降及加压，则需要3只 气缸进行驱动，共5个电磁阀，设前进/后退电磁阀为 YV1A、YV1B；上升/下降电磁阀为YV2A、YV2B； 加压电磁阀为YV3;启动焊接控制器需中间继电器 KA1；气源故障指示灯为HL1、焊接故障报警指示灯 为HL2。这样共需输出点8个。
输送装置主要由托板、托板的输送装 置、抓取板件的机械手等机构组成,完 成工位间部件的输送任务。
• 现在以某焊接生产线上的一把自动焊枪为例，介绍 焊枪PLC控制系统设计方法。
• 控制要求：
• ①此自动焊枪可以进行手动和自动控制。
• ②能够完成2个焊点的焊接任务。
• 焊枪要完成2个焊点的自动焊接任务动作程序为：原 点自动启动→上升→加压→焊接1→卸压→下降→前 进→上升→加压→焊接2→卸压→下降→后退→原点 结束。
在关门过程中，当有人员出现在光电探测开关（X6、X7） 探测范围内时，立即停止关门，并自动进入开门程序。电机 驱动器故障报警时，也停止关门。
输入：
X1 关门到位限位开关SQ1； X2 开门到位限位开关SQ2； X3 选择开关S3拨到手动开门方式；
毕业设计：自动门的PLC控制系统
毕业设计：自动门的PLC控制系统简介本文档旨在介绍毕业设计的主题：自动门的PLC控制系统。
自动门是现代建筑中常见的设备，其自动化控制系统对门的开关、安全性和用户体验具有重要作用。
本设计将利用PLC（可编程逻辑控制器）来实现自动门的控制，以提高门的操作效率和安全性。
设计目标本设计的目标是开发一个稳定可靠的自动门控制系统，具备以下特点：- 自动门的开关控制：能够准确控制自动门的开启和关闭，通过PLC编程实现灵活的控制逻辑。
- 安全性保护功能：通过传感器监测门周围的环境，实时判断门是否能够安全开启或关闭，并采取相应的措施保护使用者的安全。
- 用户友好的操作界面：设计一个简单直观的操作界面，方便用户进行参数设置和监控。
设计方案本设计将采用以下步骤来实现自动门的PLC控制系统：1. 硬件选择：选择适合的PLC设备，具备足够的输入输出接口和处理能力，以满足自动门控制的需求。
2. 传感器选择：选择合适的传感器，如红外线传感器、光电开关等，用于检测门周围的环境和门的状态。
3. PLC编程：使用PLC编程软件，编写控制逻辑，实现自动门的开关控制和安全性保护功能。
编程过程中，应考虑各种情况下的异常处理和错误处理。
4. 操作界面设计：设计一个用户友好的操作界面，通过触摸屏或按钮等方式，实现参数设置和监控功能。
界面应简洁明了，易于操作。
5. 硬件连接和调试：将PLC设备、传感器和执行机构等硬件组件进行连接，并进行相应的调试和测试，确保系统能够正常工作。
6. 系统优化：对系统进行优化，如增加响应速度、提高安全性等方面的改进，确保系统的稳定性和可靠性。
预期成果通过本设计，预期可以实现一个功能完善的自动门的PLC控制系统。
该系统具备灵活的开关控制、安全性保护功能和用户友好的操作界面。
设计完成后，可进行系统测试和验证，确保系统的性能和可靠性达到预期要求。
时间计划本设计的时间计划如下：- 第1-2周：调研和文献综述- 第3-4周：硬件选择和采购- 第5-6周：传感器选择和PLC编程- 第7-8周：操作界面设计和系统连接- 第9-10周：系统调试和优化- 第11周：系统测试和性能验证- 第12周：撰写毕业设计报告预期挑战在设计和实现自动门的PLC控制系统过程中，可能会面临以下挑战：- 硬件和软件兼容性问题：选择的PLC设备和传感器是否能够良好地兼容和协同工作。
基于PLC实现的自动门控制系统毕业设计
基于PLC实现的自动门控制系统毕业设计1. 项目背景随着科技的发展和自动化水平的提高，自动门控制系统在各类公共场所和工业场合中得到了广泛的应用。
基于PLC（可编程逻辑控制器）的自动门控制系统以其高度的可靠性、灵活性和易维护性，成为了自动门控制的首选方案。
2. 系统功能本系统旨在设计并实现一个基于PLC的自动门控制系统，其主要功能如下：- 门的开关控制：根据人或物体的接近，自动控制门的开启和关闭。
- 安全保护：在门开启或关闭过程中，若检测到有障碍物，应立即停止运动，以保护人员和设备安全。
- 运行状态监控：实时监控系统的运行状态，包括门的开关状态、故障报警等。
- 用户交互：通过人机界面（HMI）实现与用户的交互，包括系统设置、运行状态显示、故障查询等功能。
3. 系统架构本系统主要由以下几部分组成：- PLC控制器：作为系统的核心，负责逻辑控制和数据处理。
- 传感器：检测人员或物体的接近，以及门的状态。
- 执行器：控制门的开启和关闭。
- 人机界面（HMI）：与用户进行交互，显示系统运行状态，接受用户设置。
- 电源模块：为系统提供稳定的电源。
- 通讯模块：实现PLC与HMI之间的数据通讯。
4. PLC选型根据系统功能需求，选择合适的PLC进行控制。
在本项目中，我们选择西门子S7-200系列PLC作为控制器。
该系列PLC具有高性能、高可靠性、易用性等优点，满足本项目的需求。
5. 传感器选型6. 执行器选型根据系统功能需求，选择合适的执行器进行门的开启和关闭。
在本项目中，我们选择电动缸作为执行器，通过控制电动缸的伸出和收缩，实现门的自动开启和关闭。
7. 人机界面设计人机界面（HMI）是用户与系统交互的界面，用于显示系统运行状态，接受用户设置。
在本项目中，我们选择西门子Smart Line触摸屏作为HMI设备。
通过触摸屏，用户可以实时监控系统运行状态，设置系统参数，查询故障信息等。
8. 系统软件设计系统软件设计主要包括以下几个部分：- PLC控制程序设计：利用西门子Step7编程软件，编写PLC 控制程序，实现门的开关控制、安全保护等功能。
基于PLC自动门控制系统设计
基于PLC自动门控制系统设计PLC（可编程逻辑控制器）自动门控制系统是一种用于监控和控制自动门运行的系统。
该系统可根据预定条件和输入信号来控制门的打开和关闭，并确保门在适当的时间内打开和关闭。
本文将介绍基于PLC的自动门控制系统的设计和功能。
在设计自动门控制系统之前，首先需要了解自动门的工作原理。
自动门通常由门体、传感器、驱动装置和控制器等组成。
当传感器检测到有人或车辆接近门口时，控制器将信号发送给驱动装置，驱动装置通过电动机或液压系统来控制门的打开和关闭。
1.需求分析：首先需要了解用户对自动门的需求，例如门的开关速度、灵敏度和安全等级等。
还需考虑自动门的环境条件，如室内或室外、恶劣天气条件等。
2.硬件设计：根据需求分析的结果选择合适的PLC设备。
PLC通常具有模拟输入和输出、数字输入和输出接口以及通信接口等。
还需要选择合适的传感器和驱动装置等。
3.软件设计：根据自动门的逻辑控制流程设计PLC程序。
首先需要编写门的打开和关闭的逻辑控制代码。
然后根据传感器的信号，判断门是否需要打开或关闭。
还需考虑门的安全措施，例如如果门夹住了物体应该如何处理等。
4.系统调试：设计完成后，根据实际情况来调试系统。
首先需要检查PLC连接是否正常，确保PLC能够接收和发送信号。
然后需要模拟传感器信号，测试自动门的打开和关闭功能。
在调试过程中还需注意门的安全性和稳定性。
1.自动门打开和关闭：当传感器检测到有人或车辆接近门口时，PLC 将发送信号给驱动装置，门会自动打开。
当人或车辆通过后，如果没有其它信号触发，门会在设定的时间后自动关闭。
2.安全功能：基于PLC的自动门控制系统能够监测门的运行状态，如果门夹住了物体，PLC会立即停止门的运行，以确保人员的安全。
3.故障检测和报警：如果门的传感器或驱动装置出现故障，PLC会检测到并发送报警信号。
这样可以及时通知操作人员进行维修。
4.远程监控和控制：如果PLC具有通信接口，可以通过远程监控和控制系统来实现对自动门的远程监控和控制。
毕业设计：PLC在自动门控制系统中的应用
毕业设计：PLC在自动门控制系统中的应用简介自动门控制系统是一个广泛应用于商业和工业领域的系统，它能够自动感知人员的进入和离开，并相应地打开或关闭门。
本文档将探讨PLC（可编程逻辑控制器）在自动门控制系统中的应用，并提供一些简单的策略来实现自动门的控制。
PLC在自动门控制系统中的作用PLC在自动门控制系统中起到了关键作用。
它可以接收传感器的信号，并根据预设的逻辑进行判断和控制。
以下是PLC在自动门控制系统中的几个重要功能：1. 传感器信号处理：PLC可以接收传感器（如红外线、微波等）的信号，并根据信号的变化来判断人员的进入和离开。
通过编程，PLC可以根据传感器信号的状态来控制门的开启和关闭。
2. 门控制逻辑：PLC可以根据预设的逻辑判断门的开启和关闭条件。
例如，当有人靠近门时，PLC可以判断是否打开门；当人员通过门离开后，PLC可以判断是否关闭门。
这样可以确保门的开启和关闭符合安全和便利性的要求。
3. 故障检测和报警：PLC可以监测自动门控制系统的各个部件的状态，并在发生故障时进行检测和报警。
例如，当门的传感器故障时，PLC可以发出警报，提醒维修人员进行处理。
简单策略实现自动门控制为了实现简单的自动门控制，以下是一些基本策略可以采用：1. 基于红外线传感器的控制：使用红外线传感器来检测人员的进入和离开，当有人靠近门时，传感器会发出信号给PLC，PLC判断信号后控制门的开启。
当人员通过门离开后，传感器会再次发出信号给PLC，PLC判断信号后控制门的关闭。
2. 基于时间的控制：通过预设的时间控制逻辑，PLC可以根据特定的时间段来控制门的开启和关闭。
例如，在办公时间段内，门可以自动开启并保持开启状态，方便员工进出；而在非办公时间段内，门可以自动关闭，以提高安全性。
3. 故障检测和报警：PLC可以监测传感器和其他部件的状态，当检测到故障时，PLC可以及时发出警报并记录故障信息，以便进行维修和保养。
结论PLC在自动门控制系统中的应用可以提高门的安全性和便利性。
PLC步进控制指令应用—自动门控制程序设计
2
为了使小车能够循循环环各个生产步骤。将按照工艺要求顺 序地自自动动小车的各个工作步骤依工作顺序连接成右图所示， 将图中的“工序”更换为“状态”，就得到了顺顺序序功功能能图图。
针对顺序控制要求，PLC提供了顺顺序序功功能能图图（SFC）语 言支持。顺序功能图又称状状态态转转移移图图，由一系列状态（用S 表示）组成。系统提供SS00——SS999999共1000个状态供编程使用。
➢ 当 SS00 之 后 ， 若 XX22 先 有 效 ， 则 跳 到 SS222 执 行 ， 此 后 即 使 XX11 有 效 ， SS2211 也 无 法 执 行 。
选择分支流程不能交叉，对左图所示的流程必须 按右边所示的流程进行修改。
若有多条路径，且必须同时执行，这种分支的方式称为并行分支流程。在各条路径都执行 后，才会继续往下指令，像这种有等待功能的方式称之为并并行行汇汇合合。
自动门控制程序设计
步进梯形图程序中电动机的过载保护
将FR接入 PLC的输入端
1．电动机过载时禁止所有输出的程序
2．电动机过载时状态继电器复位的程序
自动门控制程序设计
自动门控制程序设计
（一）分配I/O地址
输入
输入继电 输 入 元
器
件
作用
X0
SB
感应开关
X1
SQ1
开门减速开关
X2
SQ2
开门到位
X3
SQ3
关门减速开关
X4
SQ4
X10
SB2
关门到位 停止
输出继电 器 Y0 Y1 Y2 Y3
输出 输出元
件 KM1 KM2 KM3 KM4
作用
高速开门 减速开门 高速关门 减速关门
基于PLC的自动门控制系统的设计
基于PLC的自动门控制系统的设计自动门控制系统是一种基于可编程逻辑控制器（PLC）的智能门禁系统，它利用传感器、电动机、接触器和其他相关设备，实现对门的自动开关控制。
在本文中，将详细介绍基于PLC的自动门控制系统的设计。
首先，PLC作为自动门控制系统的核心控制器，负责接收和处理各种输入信号，进行逻辑计算，并输出相应的控制信号。
PLC的输入信号主要包括门帘位置传感器、红外线传感器和门禁系统信号等。
门帘位置传感器用于检测门的开闭状态，一般采用磁性接近开关或光电开关。
红外线传感器则用于检测门口是否有人或物体，以确保安全。
门禁系统信号用于判断门的控制权限。
PLC的输出信号主要为门电机驱动信号和门禁系统信号。
门电机驱动系统是自动门控制系统的重要组成部分，它采用电机和电机驱动器来实现门的开闭动作。
电机驱动器接收PLC的输出信号，并通过控制电机的转速和方向，实现门的开闭操作。
电机可以选择直流电机或交流电机，根据门的大小和需要的开闭速度进行合理选择。
除了门电机驱动系统外，还需要配备安全保护系统，以确保门的使用安全。
安全保护系统一般包括避障系统和急停系统。
避障系统通过红外线传感器检测门口是否有人或物体，当检测到有遮挡物时，立即停止门的开闭动作，以避免对人员和物体的伤害。
急停系统是在紧急情况下，即刻停止门的运动，以保障人员的安全。
同时，还可以加入其他功能模块，如门口LED显示屏、声音报警器和语音播放器等。
LED显示屏可以用于显示门的运行状态和相关信息；声音报警器可以在门运行异常时发出警报，提示人员注意；语音播放器可以用于播放门的使用注意事项和提醒语。
在设计过程中，需要根据实际需求确定PLC的型号和输入输出点数，并设计合理的电路连接和布线。
同时，还需编写PLC的控制程序，并进行相关调试和测试，确保系统运行正常。
总结起来，基于PLC的自动门控制系统设计包括PLC的选择与布线、门电机驱动系统的设计、安全保护系统的设计、其他功能模块的加入以及控制程序的编写与调试。
基于PLC的自动门控制系统设计
基于PLC的自动门控制系统设计自动门控制系统是一个基于PLC（可编程逻辑控制器）的智能化门控制系统，它通过PLC控制自动门的开启和关闭，实现自动门的自动化管理。
本文将详细介绍基于PLC的自动门控制系统的设计原理、结构和功能。
一、设计原理自动门控制系统主要由三个部分组成：PLC控制器、传感器和执行机构。
PLC控制器是整个系统的核心控制设备，它负责接收传感器的信号，并根据预设的逻辑程序控制执行机构的运动。
传感器主要用于检测门的状态，如门的开关状态、门口的人流量等。
执行机构负责门的运动，包括门的开启和关闭。
设计原则上是通过PLC控制器来实现门的自动化控制。
PLC控制器根据传感器的信号，判断门的状态，并根据预设的逻辑程序控制执行机构的运动。
通过合理的编程和配置，能够实现对门的开启和关闭的控制。
同时，PLC控制器还可以与其他系统进行联动，如与楼宇管理系统、人脸识别系统等进行集成，实现更高级的功能。
二、系统结构1.传感器模块：传感器模块主要用于检测门的状态和环境变化，如门口的人流量、门的开关状态等。
常用的传感器包括红外线传感器、超声波传感器、光电开关等。
2.PLC控制器：PLC控制器是整个系统的核心，负责接收传感器模块的信号，并根据预设的逻辑程序进行控制。
PLC控制器具有较强的抗干扰能力和稳定性，能够实现对门的准确控制。
3.执行机构：执行机构主要用于实现门的开启和关闭。
常见的执行机构包括电机、气缸等。
4.通信模块：通信模块用于PLC控制器与其他系统进行数据交互，实现系统的联动和集成。
通信模块可以采用以太网、RS485等通信方式。
三、系统功能1.门的自动开关控制：根据传感器检测到的门口的状态和人流量，PLC控制器能够准确判断门的开关状态，并根据预设程序控制门的自动开启和关闭。
2.防夹功能：当有物体或人员被门夹住时，PLC能够感知到，并及时停止门的运动，以避免人员或物体的伤害。
3.时间调度功能：PLC控制器可以设置门的开启和关闭的时间，根据预设的时间表自动进行开关，实现门的定时控制。
毕业设计：自动门的PLC控制系统
毕业设计：自动门的PLC控制系统简介本文档旨在介绍毕业设计课题：自动门的PLC控制系统。
自动门是现代建筑中常见的设施之一，其具有便利、安全等优点。
为了实现自动门的自动化控制，我们将采用PLC（可编程逻辑控制器）技术。
设计目标本项目的设计目标如下：1. 实现自动门的开启和关闭功能；2. 能够根据人员进出情况自动感知门的开关；3. 具备安全保护机制，如防夹功能；4. 方便操作和维护。
设计方案为了实现上述设计目标，我们提出以下设计方案：1. 使用PLC作为自动门控制系统的核心。
PLC具备可编程性、稳定性和可靠性，适合用于控制自动门的开关操作。
2. 利用传感器实现门的自动感知功能。
我们将安装合适的传感器，如红外线传感器或微波传感器，用于检测人员的进出情况。
3. 设置合适的逻辑控制程序。
根据传感器的信号，PLC将根据预设的逻辑控制程序判断门的开关操作，并控制门的运动。
4. 添加安全保护机制。
在设计中考虑到安全性，我们将在门的运动过程中添加防夹功能，以避免人员受伤。
5. 提供人机界面。
为了方便操作和维护，我们将设计一个简洁直观的人机界面，用于设置参数和监控自动门的状态。
实施计划为了保证项目的顺利实施，我们将按照以下计划进行：1. 需求分析和系统设计：分析自动门的需求，确定系统设计方案，制定详细的设计文档。
2. 硬件采购和安装：根据设计文档，采购所需的PLC设备和传感器，并进行安装和调试。
3. 软件编程：编写PLC控制程序，实现门的自动感知和控制功能。
4. 安全测试和优化：进行安全性测试，修复潜在的安全问题，并对系统进行优化。
5. 用户界面设计和实现：设计并实现人机界面，以方便操作和维护。
6. 系统集成和调试：将各个模块进行集成，并进行整体系统调试和优化。
7. 文档编写和答辩准备：编写毕业设计报告和答辩PPT，准备毕业答辩。
预期成果通过以上实施计划，我们预期可以实现以下成果：1. 完成一个稳定、可靠的自动门PLC控制系统，能够满足自动门的开启和关闭需求。
基于PLC的自动门控制系统的设计与实现
基于PLC的自动门控制系统的设计与实现简介本文档旨在介绍基于PLC（可编程逻辑控制器）的自动门控制系统的设计与实现。
自动门控制系统在现代建筑中得到广泛应用，它能够提供方便的出入口管理以及增强安全性。
本文将重点讨论系统的设计原理、硬件配置和软件编程等方面。
设计原理自动门控制系统的设计原理基于PLC技术，通过对传感器信号和用户输入进行逻辑判断，实现门的自动打开和关闭。
系统的主要设计原理包括以下几个方面：1. 传感器信号检测：利用红外线传感器或其他合适的传感器检测门口的人员或物体。
2. 用户输入检测：通过按钮或其他输入设备接收用户的指令，如开门、关门等。
3. 逻辑判断与控制：根据传感器信号和用户输入，通过PLC 程序进行逻辑判断，控制门的运动。
硬件配置自动门控制系统的硬件配置主要包括以下组件：1. PLC控制器：作为系统的核心控制单元，负责接收传感器信号和用户输入，并控制电机等执行器的运动。
2. 传感器：如红外线传感器，用于检测门口的人员或物体。
3. 执行器：如电机，用于驱动门的开关。
4. 电源和电路：提供系统所需的电力和电路支持。
软件编程自动门控制系统的软件编程主要是针对PLC控制器进行的。
编程的主要任务是实现逻辑判断和控制指令的生成。
软件编程的关键步骤包括：1. 编写传感器信号处理程序：根据传感器信号的变化，判断门口是否有人员或物体，并生成相应的逻辑信号。
2. 编写用户输入处理程序：根据用户的输入指令，生成相应的逻辑信号。
3. 编写逻辑判断程序：根据传感器信号和用户输入，进行逻辑判断，生成门的控制指令。
4. 编写门控制程序：根据控制指令，控制门的运动。
总结基于PLC的自动门控制系统通过对传感器信号和用户输入进行逻辑判断，实现门的自动打开和关闭。
本文介绍了系统的设计原理、硬件配置和软件编程等方面。
通过合理的设计和实现，自动门控制系统能够提供方便的出入口管理和增强安全性，广泛应用于现代建筑中。
PLC的自动门控制系统设计
PLC的自动门控制系统设计自动门控制系统是一种广泛应用于商业建筑、医院、学校和其他公共场所的系统，通过PLC（可编程逻辑控制器）来实现门的自动开启和关闭。
本文将介绍一个基于PLC的自动门控制系统设计，以实现门的自动控制和监控。
一、系统概述自动门控制系统主要由传感器、PLC、执行器、电源和控制面板等组成。
传感器用于检测门口的人员，PLC负责控制门的开启和关闭，执行器用于驱动门的运动，电源为系统提供电力，控制面板用于操作和监控系统。
二、系统设计1.传感器选择：系统可以选择红外传感器或是超声波传感器来检测门口的人员。
当有人员靠近门口时，传感器将发送信号给PLC，PLC将判断是否开启门。
2.PLC选型：在选择PLC时，需要考虑系统的需求，包括输入输出点数、通信接口、处理速度等。
通常推荐选择功能完备、性能稳定的知名品牌PLC，如西门子、三菱等。
3.执行器选择：系统可以选择电动门开启器或气动门开启器作为执行器，用于驱动门的运动。
需要根据门的大小和重量来选择合适的执行器。
4.控制面板设计：控制面板应包括开关、指示灯、显示屏等，用于操作和监控系统的运行状态。
同时，还可以设计报警器，用于提醒系统异常或故障。
5.软件编程：PLC的软件编程是系统设计的关键部分，需要根据系统要求编写逻辑控制程序。
程序应包括门的开启和关闭逻辑、传感器信号处理、故障检测和处理等功能。
6.系统集成测试：在完成硬件搭建和软件编程后，需要进行系统集成测试，验证系统的功能和性能是否符合需求。
测试内容包括传感器检测、PLC控制、执行器驱动等。
7.系统安装和调试：在测试通过后，可以进行系统的安装和调试工作。
安装需要按照设计要求进行，包括定位传感器、安装执行器、连接PLC等。
调试则是检查系统是否工作正常，需调整参数或程序。
8.系统运行和维护：系统投入使用后，需要定期检查和维护，确保系统长期稳定运行。
维护工作包括清洁传感器、检查接线、更新软件等。
总之，基于PLC的自动门控制系统设计可以实现门的自动开启和关闭，提高了门的使用便利性和安全性。
基于PLC自动门控制系统的设计
基于PLC自动门控制系统的设计PLC（可编程逻辑控制器）自动门控制系统是一种广泛应用于各个领域的自动化控制系统。
它通过PLC控制器来实现对自动门的开关、感应、安全等功能的控制，具有可实时监测、反馈及远程控制等特点。
首先，PLC自动门控制系统由以下几个基本组成部分构成：1.PLC控制器：作为整个系统的中央处理器，负责接收来自传感器的输入信号并根据设定的逻辑进行相应的处理和判断，并控制执行器的动作。
2.传感器：用于感知自动门开关的状态以及周围环境的情况，例如红外传感器、接近开关等。
3.执行器：负责控制自动门的开关动作，例如电机、液压缸等。
4.人机界面：通过触摸屏、按钮等设备与PLC进行交互，实现对自动门控制系统的设置和监控。
基于以上组成部分，PLC自动门控制系统的设计可遵循以下步骤：1.系统需求分析：了解用户对自动门控制系统的具体需求，包括自动门的开关方式（手动、自动）、感应方式（红外、声音等）、安全要求等。
2.选择适当的PLC控制器：根据系统需求选用适当的PLC控制器，考虑其输入输出数量、通信接口、编程软件以及可靠性等因素。
3.选择合适的传感器：根据自动门的开关方式和感应方式选用合适的传感器，保证系统能够准确感知门的状态以及周围环境的情况。
4.设计PLC控制逻辑：根据用户需求，设计PLC控制器的程序逻辑，包括自动门开关控制、安全保护功能、故障监测等。
5.配置I/O模块：根据PLC控制器的输入输出数量和传感器、执行器的连接方式，选择合适的I/O模块，并进行调试和配置。
6.连接执行器和传感器：根据设计要求将执行器和传感器与PLC控制器的I/O模块连接，确保正常的信号传输和控制动作。
7.人机界面设计：根据系统要求设计人机界面，包括触摸屏或按钮等控制设备，使用户能够方便地设置和监控自动门控制系统。
8.调试和测试：对整个系统进行调试并测试其功能是否正常，包括对传感器、执行器、PLC控制器以及人机界面的测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
自动门控制系统PLC设计专业班级姓名学号指导老师目录引言 (2)一、自动门控制系统总体方案设计 (3)1.1自动门的功能要求分析 (3)1.2系统设计的基本步骤 (3)二、控制系统结构设计 (4)三、功能器件的工作原理 (4)3.1自动感应门机的基本工作原理 (4)3.2行程开关(限位开关)的工作原理 (5)3.3光电开关介绍 (5)四、自动门控制软件设计 (6)4.1自动门控制软件设计 (6)4.2 plc自动门控制软件设计 (7)4.3程序流程图 (8)4.4梯形图 (9)4.5I/O分配表 (10)4.6指令表 (10)4.7过程分析 (11)结束语 (12)引言在经济飞速发展的中国，高楼耸立的大都市里的大厦、宾馆、酒店、银行、商场、写字楼，自动门以经是随处可见。
自动门的工作方式是通过自动门内外两侧的感应开关来感应人的出入，当人走进自动门时，感应开关感应到人的存在，给控制器一个开门信号，控制器通过驱动装置将门打开。
将人通过之后，再将门关闭。
由于自动门在通电后可以实现无人管理，不但能给我们带来人员进出方便、节约空调能源、防尘、防风、降低噪音等好处，更令我们的大门增添了不少高贵典雅的气息。
自动门在国外早以得到普遍应用，在我国也以优异的性能逐步得到大家的认同，中国已经迎来了自动门发展的黄金时期。
自动门的性能优劣主要取决于它的控制装置，早期的自动门控制系统采用继电器逻辑控制，造成安装繁琐、体积大、不稳定、不易维修的缺点已逐步被淘汰。
目前自动门及其自动化行业最稳定的控制装置是可编程控制器（简称PLC），PLC是一种专门为工业环境下应用而设计的数字运算操作的电子装置。
它采用可编程控制器的储存器，用来在其内部存储执行逻辑运算、顺序运算、计时、计数、算数运算等操作的指令，并能通过数字式或逻辑式和开关量的逻辑控制的输入和输出，控制个种类型的机械或生产过程。
PLC可靠性高，抗干扰能力强，功能完善，实用性强，系统的设计、建造工作量小，维护方便，容易改造，体积小，重量轻，能耗低等优点。
目前，可编程控制器在机械制造、石油化工、冶金钢铁、汽车、轻工业等领域的应用都得到了长足的发展。
因此运用PLC控制自动门具有较高的可靠性，维修方便等特点，因此，进行自动门的PLC控制系统设计，可以推动自动门行业的发展，扩大PLC在自动化行业乃至整个自动化行业的应用，具有一定的经济和理论研究价值。
一、自动门控制系统总体方案设计1.1自动门的功能要求分析1）当有人由内到外或由外到内通过光电检测开关时，开关上有电流通过（光电检测开关是脉冲触发须对其自锁）由于开门限位开关常闭，所以线圈上有电通过，电动机正转，到达开门限位开关位置时，电机停止运行。
2）当自动门到开门限位开关位置时启动延时定时器2秒后，自动进入关门过程，电动机反转，当门移动到关门限位开关时，电机停止运行。
3）关门过程中，当有人员由外到内或由内到外通过光电检测开关，应立即停止关门，并自动进入开门程序。
4）门打开后的2秒等待时间内，若有人员由外至内或由内至外通过光电检测开关时，必须重新开始等待2秒后，再自动进入关门过程，以保证人员安全通过。
5）自动门在出现故障或在维修的时候，用自动控制从在一定的问题，最后决定加增手动开门和关门开关。
1.2系统设计的基本步骤自动门控制装置由门内光电探测开关K1、门外光电探测开关K2、开门到位限位开关S1、关门到限位开关S2、开门执行机构KM1（使直流电动机正转）、关门执行机构KM2（使直流电动机反转）等部件组成。
控制要求：1.由内到外或由外到内通过光电检测开关K1或K2时，开门执行机构KM1动作，电动机正转，到达开门限位开关S1位置时，电机停止运行。
2.限位开关位置停留2秒后，自动进入关门过程，关门执行机构KM2被起动，电动机反转，当门移动到关门限位开关S2位置时，电机停止运行。
3.当有人员由外到内或由内到外通过光电检测开关K2或K1时，应立即停止关门，并自动进入开门程序。
4.若有人员由外至内或由内至外通过光电检测开关K2或K1时，必须重新开始等待2秒后，再自动进入关门过程，以保证人员安全通过。
二、控制系统结构设计自动门控制装置由门内光电探测开关、门外光电探测开关、开门到位限位开关、关门到限位开关、开门执行机构（使直流电动机正转）、关门执行机构（使直流电动机反转）等部件组成PLC控制自动门由于具有故障率低、可靠性高、维修方便等优点，因而得到广泛的应用。
由于直流电动机的调速范围宽广，调速特性平滑。
直流电动机超载能力较强，热动和制动转矩较大，所以执行机构使用直流电动机。
三、功能器件的工作原理3.1自动感应门机的基本工作原理首先，平移式自动感应门机组由以下部件组成：（1）主控制器：它是自动感应门的指挥中心，通过内部编有指令程序的大规模集成块，发出相应指令，指挥马达或电锁类系统工作；同时人们通过主控器调节门扇开启速度、开启幅度等参数。
（2）感应探测器：负责采集外部信号，如同人们的眼睛，当有移动的物体进入它的工作范围时，它就给主控制器一个脉冲信号；（3）动力马达：提供开门与关门的主动力，控制自动感应门门扇加速与减速运行。
（4）自动感应门扇行进轨道：就象火车的铁轨，约束门扇的吊具走轮系统，使其按特定方向行进。
（5）门扇吊具走轮系统:用于吊挂活动门扇，同时在动力牵引下带动门扇运行。
（6）同步皮带（有的厂家使用三角皮带）：用于传输马达所产动力，牵引自动感应门扇吊具走轮系统。
（7）下部导向系统：是自动感应门门扇下部的导向与定位装置，防止门扇在运行时出现前后门体摆动。
当自动感应门门扇要完成一次开门与关门，其工作流程如下：感应探测器探测到有人进入时，将脉冲信号传给主控器，主控器判断后通知马达运行，同时监控马达转数，以便通知马达在一定时候加力和进入慢行运行。
马达得到一定运行电流后做正向运行，将动力传给同步带，再由同步带将动力传给吊具系统使自动感应门扇开启；自动感应门扇开启后由控制器作出判断，如需关自动感应门，通知马达作反向运动，关闭自动感应门。
3.2行程开关(限位开关)的工作原理行程开关又称限位开关，用于控制机械设备的行程及限位保护。
在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。
因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。
行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。
在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。
滚轮式行程开关又分为单滚轮自动复位和双滚轮(羊角式)非自动复位式，双滚轮行移开关具有两个稳态位置，有“记忆”作用，在某些情况下可以简化线路。
3.3光电开关介绍1.工作原理光电开关（光电传感器）是光电接近开关的简称，它是利用被检测物对光束的遮挡或反射，由同步回路选通电路，从而检测物体有无的。
物体不限于金属，所有能反射光线的物体均可被检测。
光电开关将输入电流在发射器上转换为光信号射出，接收器再根据接收到的光线的强弱或有无对目标物体进行探测。
四、自动门控制系统软件的设计4.1继电器接触控制图4.2Plc控制输出输入接线4.3程序流程图4.4梯形图4.5I/O分配表4.6指令表4.7过程分析1．首先按下启动按钮使x007闭合，若外检测开关或内检测开关有信号时x001或x002闭合。
由于开门限位开关x003是长闭的，所以y000线圈通电，有原理分析可知光电检测开关的触发方式是脉冲触发所以需要自锁。
当y000线圈通电时y000闭合，此时电动机正转带动自动门扇移动，执行开门过程。
2．当门扇完全打开时，使开门限位开关x003打开，y000线圈断电电动机停止转动。
3．当门扇停止移动时，由于开门限位开关的长闭变成长开，故使长开闭合。
进行2秒的延时，若此时外检测开关或内检测开关x001或x002有信号，则使T0重新延时。
4．当2秒的延时完毕后T0线圈通电，关门限位开关关闭，所以使y001通电并自锁，电机反转执行关门过程。
5.在关门过程中，若外检测开关或内检测开关x001,x002有信号又使y000通电，由于在关门过程中y000长闭，此时打开并中断关门过程，转向开门过程。
6．在此控制过程中，为了保证其安全性设置过载保护和紧急停车。
7. 考虑到主动门若出现故障时，使用自动控制系统有所不适，于是设置手动开门和手动关门。
结束语本设计完成了题目要求的基本部分的全部要求。
发挥部分的因为时间和制作材料的短缺而没有进行尝试，在今后条件允许的情况下再扩展。
基本部分各单元工作稳定。
通过这次设计使我学会如何去培养我们的创新精神，从而不断地战胜自己，超越自己。
创新，是要我们学会将理论很好地联系实际，并不断地去开动自己的大脑，从为人类造福的意愿出发，做自己力所能及的，别人却没想到的事。
使之不断地战胜别人，超越前人。
同时，更重要的是，我在这一设计过程中，学会了坚持不懈，不轻易言弃。
设计过程，也好比是我们人类成长的历程，常有一些不如意，也许这就是在对我们提出了挑战，勇敢过，也战胜了，胜利的钟声也就一定会为我们而敲响。
