最新电梯门机调试说明书资料

合集下载

奥的斯电梯xTo223s12029门机调试说明

奥的斯电梯xTo223s12029门机调试说明

奥的斯电梯xTo223s12029门机调试说明
《奥的斯电梯xTo223s12029门机调试说明》算得上是当下调试技术发展进步的一大标志。

该说明书为调试过程专门准备,包括从控制器安装到系统测试,比如对电梯系统电气,运行参数,门机参数,综合系统安全,键盘控制等的记录调试。

首先,奥的斯特梯xTo223s12029门机技术说明书提供了丰富的安装图纸。

提供调试说明,涵盖控制器主板背板夹板等参数的安装过程,以及控制器的电脑与控制站的通信接口,从而确保调试过程的可靠性与灵活性。

其次,本说明书还根据电梯安全运行参数设计了一套测试计划,全面覆盖了门机控制参数,提供详尽的用户口令,还特别提出了调试文件格式,让调试实验记录清晰、不混乱,可以更加精确的得出调试结果。

此外,该说明书对于安全参数调整也谨慎考虑,在输入参数之前提示确认,避免人为因素出现影响,严格管理相关参数与控制流,以期确保调试可靠性。

作为相对比较新的技术说明,电梯xTo223s12029门机已经吸引了一大批科研工作者投入调试实验,在不断回顾与改进的基础上,致力于提升电梯安全性能,确保电梯行程安全舒适,铺就一条速乐之路。

电梯调试说明书

电梯调试说明书

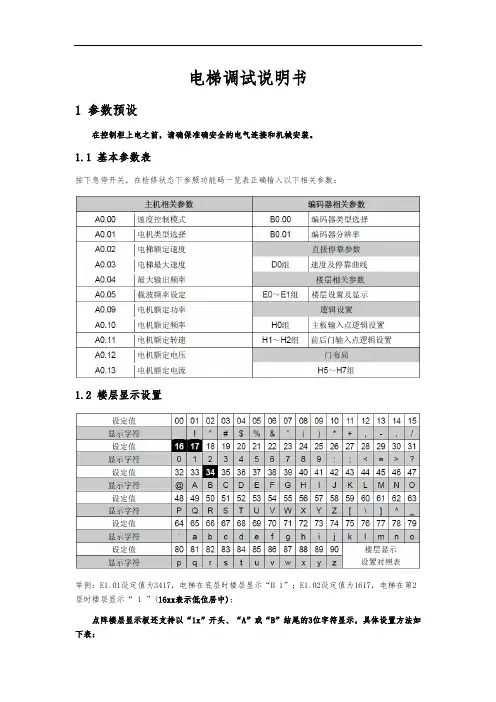

电梯调试说明书1 参数预设在控制柜上电之前,请确保准确安全的电气连接和机械安装。

1.1 基本参数表按下急停开关,在检修状态下参照功能码一览表正确输入以下相关参数:1.2 楼层显示设置举例:E1.01设定值为3417,电梯在底层时楼层显示“B 1”;E1.02设定值为1617,电梯在第2层时楼层显示“ 1 ”(16xx表示低位居中);点阵楼层显示板还支持以“1x”开头、“A”或“B”结尾的3位字符显示,具体设置方法如下表:设定值6162 6465 6768 7071 7374 7677 7980 8283 8586 8889显示字符10A 11A 12A 13A 14A 15A 16A 17A 18A 19A设定值6163 6466 6769 7072 7375 7678 7981 8284 8587 8890显示字符10B 11B 12B 13B 14B 15B 16B 17B 18B 19B1.3 主板逻辑设置主板P1~P4口输入点的常开/常闭逻辑通过H0.00 和H0.01 来设置,常开时对应位为0,常闭时对应位为1。

H0.00表示P2、P1口的逻辑设定值,以16进制数表示,默认为C0FC:H0.01表示P4、P3口的逻辑设定值,以16进制数表示,默认为C038:当低速梯使用的场合,请把没有安装的强迫减速开关对应点设置为常开属性,否则会影响正常的快车运行。

1.4 轿厢控制板逻辑设置前后门轿厢控制板P1~P16输入点的常开/常闭逻辑通过H1.00和H2.00来设置,常开时对应位为0,常闭时对应位为1。

H1.00表示前门轿厢控制板的逻辑设定值,以16 进制数表示,默认为0000:H2.00表示后门轿厢控制板的逻辑设定值,以16 进制数表示,默认为0000:1.5 门布局设置前后门布局/盲层通过H5 组~H7 组来设置,开门有效时对应位为1,无效时为0。

以16进制数表示,默认H5组均为FFFF, H6组均为0000,H7组均为0000。

2024版年度日立YPVF电梯调试资料

2024版年度日立YPVF电梯调试资料
35
验收标准解读
电梯运行平稳,无异常 振动和噪音。
01
02
门系统开关灵活,无卡 阻现象,安全防护装置 有效。
03
04
2024/2/3
控制系统功能完善,操 作便捷,安全可靠。
电梯各项性能指标符合 设计要求和相关标准。
36
不合格项处理流程
制定整改措施和方案,明确整改责任人和时间节 点。
将不合格项及处理情况纳入验收报告,作为后续工作 的参考。
驱动器
根据主控板指令,控制电机运行, 实现电梯的升降和开关门动作。
14
参数设置与调整方法
电机参数
根据电梯型号和电机特性,设置电机额定功 率、额定转速等参数。
楼层参数
设置楼层高度、平层精度等,确保电梯准确 停靠。
2024/2/3
速度曲线
调整电梯加减速时间、匀速运行时间等,确 保电梯平稳运行。
功能参数
2024/2/3
23
门系统组成介绍
门机
负责驱动轿门和层门的开闭,具有高效、平 稳、低噪音的特点。
门锁装置
确保电梯在运行时层门和轿门紧闭,防止乘 客和物品意外坠落。
2024/2/3
门控制器
控制门机的运行,接收来自电梯控制系统的 信号,实现开关门动作。
安全触板/光幕
检测门口区域的障碍物,确保乘客和物品安 全进出电梯。
24
开关门速度调整方法
调整门机参数
通过修改门机控制器的参数,调整开 关门速度、加速度等,确保门系统运 行平稳。
测试并调整
在空载和满载状态下测试开关门速度, 根据实际情况进行微调,以达到最佳 效果。
调整机械部件
检查门机皮带、轴承等机械部件,确 保其处于良好状态,避免影响开关门 速度。

奥的斯电梯最新调试资料

奥的斯电梯最新调试资料

For personal use only in study and research;not for commercial use调试手册奥的斯电梯有限公司文件编号:OH-CONB863_SUR_ZH授权AUTH. CAL4804This work and the information it contains are the property of Xizi Otis Elevator Company (“XOEC”). It is delivered~others on the express condition that it will be used only for, or on behalf of, XOEC; that neither it nor the information it contains will be reported or disclosed, in whole or in part, without the prior written consent of XOEC, and that on demand it and any copies will be promptly returned~XOEC.目录1概述 .................................................................................................................... 错误!未定义书签。

2检修模式运行条件检查 .................................................................................... 错误!未定义书签。

3检修模式GECB上电检查............................................................................... 错误!未定义书签。

默纳克门机调试说明书

默纳克门机调试说明书

默纳克门机调试说明书尊敬的用户,感谢您选择我们的默纳克门机。

本说明书将为您提供默纳克门机的调试步骤和注意事项,帮助您正确使用并实现其最佳性能。

步骤一:安装与连接1. 确保默纳克门机已正确安装在所需位置。

确保安装面平整,门机垂直并稳固。

2. 检查门机的电源和电源线是否连接稳固,并将其连接到合适的电源插座。

3. 连接门机的控制线和传感器线。

确保连接正确无误,并检查线路是否损坏。

步骤二:门机参数设置1. 打开门机控制面板,并按照用户手册中的指引进入设置菜单。

2. 根据您的需求和要求,设置门机的参数。

这包括开门速度、关门速度、延时等。

请注意合理设置参数以确保安全使用。

3. 设置门机的开关门模式。

根据实际需要,选择常开模式或常闭模式。

步骤三:调试门机功能1. 确保门机的控制器已正确启动,并检查各传感器是否正常工作。

2. 打开门机,观察其开启和关闭的速度。

如果速度不符合您的要求,您可以通过更改参数进行微调。

3. 进行门机的安全性能测试。

防夹手传感器、防撞传感器和紧急停止按钮等功能必须正常工作,以确保使用者的安全。

提示与注意事项:1. 在调试门机时,请确保工作区域没有其他人员,并保持安全距离。

2. 确保门机的工作环境干燥、无尘、无异物干扰。

3. 如遇到问题,请勿私自拆卸门机或维修,应及时联系售后服务人员。

希望本调试说明书能够对您调试和使用默纳克门机提供有效帮助。

如有任何进一步的疑问或需求,请随时与我们联系。

祝您顺利完成调试,并满意地使用默纳克门机。

祝好!您真诚的默纳克门机团队。

电梯调试说明书模板

电梯调试说明书模板

电梯调试说明书模板一、基准电压的调整1、测量MPU板上MUJ1点调节OCA使电压为5.0 ± 0.05 v2、测量BD(板上TESTUV 4点调节HUV使电压为8.0 ±0.05v3、测量BDC板上TESTOIB 5点调节OVBF使电压为8.0 ±0.05v二、慢车运转的调整1、人为使轿门开关GS闭合。

2、门机电阻箱内15A断开,25A短接。

(SDC上MIC22 及MIC34(FML)不要拔掉)3、F IO板上13号插件的1、2号线短接。

4、操纵箱的[ 灯]、[ 点检灯] 开关转换于[入] 状态。

5、轿内操纵箱的[平常转换于保守] ,即可以在轿箱内操作慢车运转的状态。

6、电梯检修向上、向下点动运行。

三、阶高测定1 、先用检修开至上、下限位两开关动作时,确认轿箱超出平层50mm以外2、检修下行直到下限位动作的位置,保守开关处于正常,点检灯处于专用。

3、资料检索器上操作M0DE1 SET,持续押住START键,直到电梯开始上行运转为止。

4、到达最上层后,确认50B断开。

此时将MPIU勺DIPSW1 转换为ON再等到50B灯亮之后,将DIPSW1转换OFF。

5、阶高测定完后,按MODE RESET复位。

6、最后做一次故障清除。

四、启动舒适感的调整1、60m/min 15人乘以下使用WD0%勺启动补偿调整方法a:先将轿厢下设有20%和110%的微动开关调整精确。

b :载重20%以下,再拨DIP SW1 ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。

飞出61B0、61B1调大'向上运转补偿调整.反转61B0、61B1调小」「飞出61B2、61B3调小、向下运转补偿调整反转61B2、61B3调大例: 20%^下下行启动反转补偿调整MODE 33 SET61B2 SETDIP SW切ON**SET(**为修改之值)61B3 SET**SET(**为修改之值)DIP SW1 切OFFMODE RESET注:后面的调整跟范例一样,只是地址码有变化c:20%^上上、下行启动补偿调整:载重20%以上, 再将DIP SW1拨ON用资料检索器输入MODE33 SET调整启动时的飞出、反转状态。

电梯门机专用变频器调试手册

电梯门机专用变频器调试手册

NC L NC N W NC V U NC2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21图1-3 A1型变频器基本接线示意图NC L NC N W NC V U NC1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22图1-6 A2型变频器基本接线示意图二、注意事项1、适配编码器A1型变频器可选用三种编码器输入信号——推挽、开路集电极、差分编码器。

A2型变频器可选用两种编码器输入信号——推挽和开路集电极编码器。

A1和A2型门机变频器都必须选用24V电源、小于1024脉冲数的编码器。

2、适配电机类型电梯门机专用变频器适用于三相220V交流电机,110V和380V的电机通过转换也可以使用:(1)380V ‘Y’形接线的电机要换成‘▲’形接线(2)110V的电机有部分可以用:换算关系:50Hz×110V / 电机名牌的额定频率≈UeUe在220V左右的电机也可以用。

3、编码器和U、V、W接线确认编码器A、B相不要接反,监视参数U9:开门过程U9增大,关门过程U9减小。

电机的三相U、V、W相序不要接错,开门指令时,电机进行开门运行,反之关门运行。

4、开、关门力矩调整矢量控制(F03=0)时,调整F51可以调节输出力矩;矢量控制时门机变频器可以根据门的重量自动进行相应的力矩输出。

V/F控制(F03=1/2/3)时,调整F34可以调节输出力矩,调节F64~F71可以降低电机的抖动。

5、开、关门保持力矩调整调整F30、F31可以调节开、关门力矩保持时的力矩大小。

调整F33可以调节开、关门力矩保持时的速度大小。

6、获取门宽数据的方法(1) 通过自学习得到门宽数据;(2) 门机断电,把门推到关门到位位置后,门机上电,慢慢把门拉到开门到位位置,参数U9里面的数据就是门宽数据;(3) 变频器在选用编码器时,将电梯门从关门到位状态运行至开门到位状态,观察编码器大约转了几圈,相应的计算:门的总脉冲数= 编码器转动的圈数×4 ×编码器脉冲数7、端子控制设置(只适用于A2门机)F03=3端子控制时,必须先设定限位端子的常开、常闭状态;端子控制时要注意设置F40和F41。

奥的斯电梯OTIS_AT120_门机调试

奥的斯电梯OTIS_AT120_门机调试

奥的斯电梯OTIS_AT120_门机调试1. 简介本文档将介绍奥的斯电梯OTIS_AT120门机的调试步骤和方法。

门机是电梯的一个重要组成部分,其功能是控制电梯门的打开和关闭,确保乘客进出电梯的安全。

2. 调试前准备工作在进行门机调试之前,需要做一些准备工作:•获取OTIS_AT120电梯门机的调试手册和相关技术资料。

•确保所有调试工具和设备的正常运作,包括计算机、电源线、通信线等。

•确保电梯的电源和空气压力正常供应。

3. 调试步骤步骤一:连接调试设备将电脑与OTIS_AT120电梯门机连接,确保通信线正常连接。

检查调试设备是否能够正常工作,并确保所使用的调试软件与门机匹配。

步骤二:检查电源和信号线在门机调试之前,需要确保电源和信号线接线正确且无损坏。

使用万用表测试电源和信号线的电压和阻抗,确保在正常范围内。

如果有异常,需要检查接线并解决问题。

步骤三:检查门机硬件在进行门机调试之前,需要检查门机的硬件是否正常工作。

检查门机的电机、开关、传感器等是否正常,确保其能够正常运转。

步骤四:调试门机参数门机调试涉及到一些参数的调整,这些参数包括但不限于门机开门速度、门机关闭速度、开门距离、关闭距离等。

根据OTS_AT120门机的调试手册,逐个调整这些参数,确保门机的运行符合要求。

步骤五:进行功能调试功能调试是门机调试的一个重要部分,通过检测和控制门机的开门和关门动作,确保其正常工作。

在进行功能调试时,需要注意以下几点:•检查开门和关门按钮的响应是否正常,确保乘客可以方便地控制电梯门。

•检查门机在各种情况下的运行状态,包括正常运行、电源异常、通信故障等情况下的门机行为。

•检查门机在紧急情况下的应急措施,如门机故障时的故障处理方法等。

步骤六:记录和整理调试结果在调试过程中,需要及时记录和整理调试结果。

包括调试过程中的参数调整记录、问题和异常的记录以及解决方法等。

这些记录有助于后续的维护和故障排除工作。

4. 调试注意事项•在进行门机调试时,务必按照技术资料和调试手册的要求操作,避免错误操作导致的故障。

OTIS电梯DO20004型门机控制系统调试资料

OTIS电梯DO20004型门机控制系统调试资料

OTIS电梯DO20004型门机控制系统调试资料DO2000门机以及控制系统是非常先进的系统,被用在OTIS电梯多种型号上面,OTIS电梯比较新的梯种都采用了这种控制系统。

下面是这种门机系统的原理安装调试维修说明:第一章:关于DO2000门机系统DO2000是变频变压类型的门机,它输入输出接口逻辑控制及驱动部分都集成于一电子板中,该类型门机使用220V AC交流电源经微处理控制逆变调压调频输出三相交流电来驱动动性马达运转由马达带动一皮带皮带以一固定支架连接该轿门从而马达转动时皮带带动轿门运行,门机运行以频率为速度调整的单位以改变频率实现改变速度距离的单位可精到毫米此门机性能良好技术成熟应得到客户承认。

第二章:自学习运行前的准备检查所有连入门机的连线(包括弧20V AC电源线)主要有下列线:P1:L1-主电源V AC中的相线PE-主接地线N-主电源220V AC中的零线P8P9P10由门机板输出到马达U,V,W三相电源P13PE-马达的接地线P2-1:EDS-与安全回路相连接,AC110V,急停信号,高电平有效P2-2:TCL-是轿顶的检修信号,AC110V,高电平有效。

P2-4:HL1-另一AC110V的接地线。

P3-1:+15V 200MA--速度传感器的+15V电源。

P3-2:T1-速度传感器反馈给门机信号1P3-3:T2-速度传感器反馈给门机信号2。

P3-4:GND-速度传感器的-15V电源。

P3-5:SHIELD ENCODER CABLE-屏蔽及接地。

P4-1:RXAOP4-2:RXBOP4-3:TXAOP4-4 :TXBO与门机的串行通信线。

P5-1:+30VINPUT-给门机板的+30VDC工作电源。

P5-2:DOS-输出+30V ACP5-3:DOLP5-4:ISO-门区安全信号输出端号,低电平有效,最高电压为+30VDC。

P5-5:NDG/EDP-强迫关门信号输出端,最高电压为+30VDC。

调试说明书模板

调试说明书模板

调试说明书模板2.2 上电和检查1. 门机的检查和调试(1)检查门机接线是否完善、⽽且正确, 控制柜门机电源开关进线电压是否符合门机规格要求, 如符合要求则可合上该开关。

(2)将轿顶检修/⾃动开关转⾄检修位置, 按照门机说明书进⾏门机调试。

(3)检查开、关门动作, 及开、关门到位开关动作情况: A.使电梯停在平层位置, 将门机设置成⾃动状态, 门处于关闭状态。

B.⼿持编程器翻⾄输⼊状态监视界⾯, 观察开门到位TX0右边应显⽰”※”, 关门到位TX1右边应显⽰”—”。

C.短接P24和44( 或按开门按钮) , 门机应执⾏开门动作, 开门到位后TX0右边显⽰”—”, TX1右边应显⽰”※”。

D.短接P24和46( 或按关门按钮) , 门机应执⾏关门动作, 关门到位后TX0右边显⽰”※”, TX1右边应显⽰”—”。

2.光幕的检查请按《光幕安装使⽤说明书》进⾏检查, 校对。

在输⼊状态监视界⾯, 观察安全触板TX2, 当光幕⽆阻挡物时TX2右边应显⽰”※”, 当光幕有阻挡物时TX2右边应显⽰”—”。

3.平层感应器接线检查(1)平层感应器接线应按图正确接线( 以YPS作上平层信号, YPX作下平层信号为例) 。

(2)平层感应器信号的检查:a. 检修下⾏, 在进⼊平层区域时, 平层感应器的信号顺序为:先YPS、后YPX。

b. 对应的信号输⼊点LED应该是上平层灯先亮, 下平层灯后亮( 平层为常开信号) 。

4. 限位和极限开关位置的检查(1)检修上⾏, 直⾄上限位开关动作, 此时轿厢地坎应⾼出顶层厅门地坎30~50mm。

(2)检修下⾏, 直⾄下限位开关动作, 此时轿厢地坎应低于底层厅门地坎30~50mm。

(3)将上、下限位开关短接, 检修上⾏, 直⾄上极限开关动作, 此时轿厢地坎应⾼出顶层厅门地坎130mm。

(4)检修下⾏, 直⾄下极限开关动作, 此时轿厢地坎应低于顶层厅门地坎130mm。

(5)调整完后, 将短接线取掉, 恢复原来接线。

电梯变频门机安装调试手册GRACE调试手册正式精简版

电梯变频门机安装调试手册GRACE调试手册正式精简版
B应用参数
可以进行运行模式、速度搜索、特殊运行模式选择等的设定。
C曲线时序参数
可以进行加减速时间、拐角时间、运行时序等的设定。
D频率指令参数
可以进行频率指令、频率指令关系、跳跃频率等的设定。
E电机参数
可以进行驱动器环境参数、V/F特性参数、电机参数、ASR特性参数、力矩补偿参数等的设定。
3.2调试前电气的确认
3.2.1确认门机机械运动部分无卡阻,运行平稳,门闭合中心与开门宽度中心一致;
3.2.2确定轿顶箱门机空气开关是否在断开位置,检查轿顶箱闸刀开关上桩输入电压AC220V是否正确。
3.2.3检查与变频器连接的电线是否接好。
注意:通电前一定要检查强电与变频器的接线是否正确:220V电源是否接在变频器的L、N端子上;电机与变频器的接线是否牢固,电机U、V、W与门机变频器端子排U、V、W对应接线;安全触板接线接到轿顶电气箱。
2.2原理图如下:
图一:变频门机原理图
三、门机调试前(机械、电气)的确认:
3.1门机的安装
3.1.1将门机与轿架支柱联接,确认门导轨顶部距轿门地坎面的尺寸为2220mm,门导轨的水平度在全长应控制在1mm以内;
3.1.2安装左右轿门扇,确认左右轿门扇与前壁、操纵壁的间隙为5±1mm,左右轿门扇与轿门地坎的间隙为5±1mm,左右轿门扇的平面度应不大于1mm,左右轿门扇的高度差应不大于2mm;
3.1.5将轿门门锁电线串联在安全回路上;
3.1.6确认门闭合中心与开门宽度中心是否一致;出厂前已测定,不需调整;若不一致,可通过调整支臂A上的压板,松开同步带,拖动左右轿门扇到门闭合中心与开门宽度中心一致,再拧紧螺栓压住同步带;同时应调整关门限位螺钉A、B;
3.1.7手拖动左右轿门扇,确定左右轿门扇的距离为开门宽度OP+32mm;若超过或还没达到,可通过调整开门限位螺钉;

门机控制器使用说明书V.(精品)

门机控制器使用说明书V.(精品)

第二章、门机控制器的操作与调试2.1操作显示说明附操作器正面照片(带LOGO和型号),更换掉下面的图片操作器指示灯意义:2.1.1参数操作显示YS-K01门机控制器的操作显示需使用选配件YS-P01操作器。

操作器的显示状态有以下几种状态(根据软件表现更改内容)1.停机状态显示停机状态显示的参数有:输出端子状态、门位置、开门速度、输入端子状态、母线电压,通过》键实现各种状态参数的循环显示选择。

插入实物照片2.运行状态显示运行状态显示的参数有:输出端子状态、门位置、开关门速度设定、当前运行速度、输出电压、输出电流、输出力矩、母线电压、输入端子状态,通过》键实现各种状态参数的循环显示选择。

插入实物照片3.参数编辑状态以设定参数P1.01为230V为例说明:首先按下PRG键,操作器显示-P0-,该菜单为一级菜单显示,然后按∧键显示-P1-,然后按ENTER键进入P1组内部参数组;然后按∧键显示P1.01,按ENTER键进入该功能码,该功能码显示值为220,通过按∧键将值修改为230,按ENTER键确认修改,修改完后功能码组显示P1.02,按PRG键退回一级菜单显示-P1-,按PRG键退回停机或运行监视状态。

插入实物照片4.故障状态显示当控制器处于故障状态时,操作器显示故障码,当故障排除后,按下STOP/RESET键复位故障,操作器恢复到停机状态显示。

故障显示内容参见附录2故障诊断与对策插入实物照片2.1.2 参数上传和下载批处理YS-K01门机控制器为适应电梯行业调试和维护高效率的需求,设计有控制曲线参数存储和批处理功能。

对于相同门宽、相同型号的门机,可以用同样的曲线参数实现门的开关控制,把经验曲线参数从调试效果良好的门机控制器上传到操作器,再从操作器下载到相同门宽、相同型号的门机使用的门机控制器,就可以实现良好的开关门控制。

例如:1号门和2号门宽度相同,门机械配置型号相同,1号门运行曲线调试好后,把控制器A 的曲线参数上传到操作器的相应位置,并编好组号,从操作器对应组号位置把曲线经验参数下载到控制器B ,控制器B 就可以实现对2号门的良好开关门控制。

电梯调试说明书

电梯调试说明书

目录一、准备工作A.调试时必须具备的条件B.资料准备C.仪表准备二、送电前的检查工作A. 现场机械装配检查及确认B.电气装配检查及确认C.编码器装配的检查三、控制系统、整机送电进行调试A.通电后的检查工作B.电机参数自学习C.慢车系统运行调试D.快车系统运行调试E.机械相关因数的调整F.制动器调整G.各运行部分加油H.安全钳、限速器等试验I.电梯整机性能调试调试过程中的一些常见故障的判断一、准备工作A.调试必须具备的条件1.电梯调试原则:1)必须保证电梯运行的安全性。

电梯运行的安全性包括人身安全和设备安全。

人身安全:必须保证自身安全和他人安全。

设备安全:必须保证电气设备和机械设备安全。

2)必须保证电梯运行的可靠性。

通过调试和检查,消除各种电梯故障隐患,提高电梯运行可靠性。

在保证电梯安全、可靠运行的基础上,兼顾运行效率,将电梯舒适感调试至最佳状态。

与电梯运行舒适感相关的因素主要有:a.机械因素:(导轨垂直度、表面平整度、连接处,导靴松紧度,钢丝绳张力均匀度等)。

b.运行曲线相关参数设置:(加速度,减速度,S曲线弯角时间,起动抱闸延时,停车抱闸延时等)。

c.矢量控制相关PI参数设置。

(比例增益,积分时间等)。

机械系统各方面的工作配合状态是决定电梯运行舒适感的最根本性因素。

b、c两点为电气因素,由PC 机和变频器参数设置调整。

电气参数只能是协调机械系统,对电梯运行舒适感作进一步改善。

如果机械系统方面存在着问题而影响舒适感的话,PC参数和变频器参数也只能是改善舒适感更好一些,而无法根本改变机械缺陷。

这一点要引起我们调试及相关技术人员足够的重视。

我们调试的目的:就是在保证电梯安全性和运行可靠性的前提下,协助电梯安装人员调整好电梯机械系统的各部件工作配合状态的同时,调整好PC机程序相关参数和变频器参数以进一步改善舒适感,使舒适感达到最佳的状态,测试并确认各项功能正常。

2.舒适感的性能指标1)电梯起动舒适感:起动是否平衡,有无台阶感、振动等;2)电梯高速运行中舒适感:高速运行是否平衡,有无振动、晃动等;3)电梯停车舒适感:平层停车是否平衡可靠,有无制动感、振动等;以上三点舒适感须作重点考虑,重点调试。

电梯门机调试说明书

电梯门机调试说明书
6.在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电 的危险。
7.防止螺钉,垫片及金属之类的异物掉进变频器内部,否则有火灾及损坏财务的危险。
8.主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损 坏财物的危险。
2、端子定义
端子名称
电缆线号(颜色)
端子功能说明
L / N / 接地
2、高速段频率一般设置为一段即设置参数d24=d26,此时d24与26之间的加减速d32将不起作用。
3、若低速段关门力矩较小,可以适当加大P05的值。注意:过大的P05值可能会引起过流保护。
6、基本调试1
门机出厂前已经完成功能参数的设置。根据实际需要,用户可以对照开关门运行曲线图和对应的参数,调节开关门的运行曲线。
1、以力矩提升为P05、加减速时间为d28,频率 d15启动,再以加减速时间d29,目标值为d16进入开 门起始低速运行。
2、经过时间d47后,开始以加减速时间d30,目标值为d17进入开门高速运行。高速段频率一般设置为一段即设置参数d17=d19。
3、当门运行到开门变速开关位置时,通过延时d48后,开始以加减速时间d33,目标值为 d20进入开门低速运行。
注意: 在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出,(端子C2-C3 )--输出公共端
5、开关门过程说明
5、1开门过程
4、当门运行到开门到位开关位置时,门以保持频率d21,保持电流d40进入开门到位力矩保持。
注意:
1、开门到位保持频率为d21,保持电流为d40。保持时间为d42,范围为0.1到999(sec),当设置为0时,则长期保持。

ACVF门机变频器调试说明书

ACVF门机变频器调试说明书
3-2 方框图
4.操 作
4-1 各按键功用及指示
注意
所有的参数必须由合格的人员输入,要特别注意安全警告
OOUT COUT SOUT OIN CIN DSIN
P


Caution:
Before adjustment read the operating manual.
按键/显示
功用
显示运行状态,参数号或参数值 (当按下 P 键时)或故障码
---------------2
3


线
---------------------------------------------------------------------------
---------------4
3

1




线

---------------------------------------------------------------------4
设定过大会造成关门时间过长, 设定过少会造成闭门时有冲击。
F006
开锁速度
0002—0015 结合不同型号门锁,调整开锁速度,设 [0008] 定过少开门时间大。
F007
开锁间隙
0020—0050 结合不同型号门锁,调整开锁间隙。
[0040]
F008 开门加速度
0005—0024 [0012]
根据不同门宽及开关门所需求的舒适度 调整,数值增大时斜率增加,减少时, 斜率降低。如果开门宽度过少,调整此 参数值过少会影响关门总速度。
---------10
5

1


电梯门机说明书

电梯门机说明书

变频电梯门机目录前言1. 注意事项分类1.1 安装 41.2 接线 41.3 运行 51.4 维护、检查和部件更换 51.5 其他 61.6一般注意事项 61.7使用时需要特别注意的问题 62. 安装2.1 注意事项72.2 变频器外观及尺寸图82.3 输入接线(控制电路端子) 92.4CAN 总线和输出端子接线92.5 电源接线102.6 控制端子说明102.7 门机接线图113. 接线方法3.1 接线时的注意事项124. 操作器部分4.1 操作器视图及各部分的名称124.2 各部分的详细功能13 4.3 菜单参数格式说明13 4.4 显示屏参数说明144.5 操作器操作实例155. 门机调试的具体步骤5.1 调整门机前的假设165.1.1 运行前参数检查165.1.2 门机检修试运行175.1.3 门机开、关门限位输出信号极性调整185.1.4 门机开门宽度测定185.1.5 关门极限位置、关门慢速1 减速位置设置185.1.6 开门极限位置、开门慢速1 减速位置设置195.1.7 关门速度调整195.1.8 关门减速、关门启动距离、同步门门刀开始打开距离调整225.1.9 开门速度调整225.1.10 开门减速、开门启动距离调整225.1.11 开、关门加减速时间调整225.1.12 其他参数的调整226. 门机控制器出厂前参数数据设置步骤6.1 门机控制器数据初始化操作23 6.2 控制器零点电流值设定(F1104、F1105)23 6.3 电机接线U(红色)、V(白色)、W(黑色)的确定236.4 门机开、关门限位开关,极性的设定24 6.5 永磁同步电机正、反向磁极位置测定246.5.1 电机正转磁极位置测定246.5.2 电机反转磁极位置测定257. 功能参数表258. 参数说明29前言我公司生产的NSFC01-02 型控制器是针对电梯门的一种专用变频门控制器,变频部分采用先进的速度闭环矢量控制算法,具有控制精度高,运行曲线平滑,舒适度好的特性。

永大电梯门机调试资料

永大电梯门机调试资料

永大电梯门机调试资料1. 概述本文将详细介绍永大电梯门机调试资料,包括调试原理、调试步骤、常见问题解决方法等内容。

内容分为以下几个部分:•调试原理•调试步骤•常见问题解决方法2. 调试原理永大电梯门机调试是指对电梯门机的各项功能进行测试和调整,以确保其正常运行。

调试原理主要包括以下几个方面:1.电气部分调试:包括电源输入、开关量输入输出、信号接口等的测试和调整。

2.电机部分调试:包括电机启动、运行、制动等功能的测试和调整。

3.机械部分调试:包括门锁、滑行导轨、滚轮等机械部件的测试和调整。

4.安全装置调试:包括门区检测、安全触板、紧急停车等安全装置的测试和调整。

3. 调试步骤永大电梯门机调试的步骤如下:3.1 准备工作在开始调试之前,需要进行一些准备工作,包括:1.确认调试环境安全,排除任何潜在的危险。

2.准备好所需的调试工具和设备,包括电压表、电流表、测试线等。

3.根据电梯门机的技术要求,对相关参数进行设置。

3.2 电气部分调试3.2.1 电源输入测试1.检查电源连接是否正常,确保电源线连接牢固。

2.使用电压表测试各项电源输入的电压是否符合要求。

3.2.2 开关量输入输出测试1.使用测试线连接各个开关量输入和输出接口。

2.分别测试每个开关量输入和输出的信号是否正常。

3.2.3 信号接口测试1.分别连接各种信号接口,如平层信号、门区检测信号等。

2.使用测试线测试每个信号接口的信号是否正常。

3.3 电机部分调试3.3.1 电机启动测试1.对电机的起动控制进行测试,确保电机能够正常启动。

2.测试电机启动后是否能够保持稳定运行。

3.3.2 电机制动测试1.对电机的制动控制进行测试,确保电机制动可靠。

2.测试电机制动后是否能够迅速停止运行。

3.4 机械部分调试3.4.1 门锁测试1.测试门锁的自锁功能,确保门锁能够牢固地锁定。

2.测试门锁的解锁功能,确保门锁能够正常解锁。

3.4.2 滑行导轨测试1.检查滑行导轨的安装是否稳固。

电梯安装调试说明书

电梯安装调试说明书

电梯安装调试说明书尊敬的用户:为了确保您正常使用我们提供的电梯设备,并满足相关的安全标准和要求,我们特别为您准备了以下关于电梯安装调试的说明书。

请仔细阅读,并按照指示进行操作。

一、准备工作在进行电梯安装调试之前,您需要做好以下准备工作:1. 确保电梯井道和轿厢的各项尺寸符合设计要求;2. 确保电梯井道、轿厢和机房的通风系统正常运行;3. 准备好电梯安装所需的设备和工具,并保证其正常工作状态;4. 清空井道内的杂物,并确保其干净整洁。

二、安全操作须知在进行电梯安装调试的过程中,为了保证您的安全,请注意以下事项:1. 在操作之前,务必切断电梯电源,确保设备断电并处于安全状态;2. 在安装人员离开井道前,请确保电梯及井道的门已完全关闭并锁好;3. 在调试过程中,应遵守操作规程,严禁私自更改电梯设备参数和功能;4. 如需搬运或调整电梯部件,请使用相应的起重工具,并确保操作人员具备相关的技能和证书。

三、电梯安装调试步骤1. 检查电梯井道和轿厢的尺寸是否符合设计要求,在确认无问题后,安装井道导轨和轿厢导轨;2. 安装电梯悬挂系统和平衡重块,并进行调整,确保其工作正常;3. 安装电梯的门系统,包括井道门和轿厢门,并进行相应的调试;4. 安装电梯驱动系统和控制系统,并进行连线和调试;5. 连接电梯与建筑物的供电系统,并进行相应的测试;6. 调试电梯的各项功能,并确保其正常运行;7. 通过安全评估和验收测试,确保电梯符合国家和行业的相关标准和要求;8. 最后,对电梯进行打扫和清洁,确保其外观整洁美观。

四、常见问题处理在电梯安装调试的过程中,可能会出现一些常见问题,以下是一些建议的处理方法:1. 若电梯出现不正常的噪音或振动,请立即停止使用,并联系我们的售后人员进行维修;2. 若电梯在使用过程中遇到故障,切勿私自修理,应立即与我们联系;3. 在调试过程中,若发现设备的参数和功能需要调整,请联系我们的工程师进行相应的修改;4. 若需要对电梯进行维护保养,请按照我们提供的维护手册进行操作,并定期进行检查和保养。

电梯门禁系统调试说明书

电梯门禁系统调试说明书
