丝网型号精度等级参数等对照表
丝网目数对比
目数微米目数微米目数微米目数微米2.5 7925 12 1397 60 245 325 473 5880 14 1165 65 220 425 334 4599 16 991 80 198 500 255 3962 20 833 100 165 625 206 3327 24 701 110 150 800 157 2794 27 589 180 83 1250 108 2362 32 495 200 74 2500 59 1981 35 417 250 61 3250 210 1651 40 350 270 53 12500 1粉体颗粒大小称颗粒粒度。
由于颗粒形状很复杂，通常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为“目数”。
目前在国内外尚未有统一的粉体粒度技术标准，各个企业都有自己的粒度指标定义和表示方法。
在不同国家、不同行业的筛网规格有不同的标准，因此“目”的含义也难以统一。
目前国际上比较浒用等效体积颗粒的计算直径来表示粒径。
以μm或mm表示。
下表为我国通常使用的筛网目数与粒径（μm）对照表。
微米概念: 微米是长度单位,符号[micron],读作[miu]。
1微米相当于1米的一百万分之一(此即为「微」的字义)。
换算关系: 1 000 000 皮米(pm) = 1 微米(μm) 1 000 纳米(nm) = 1 微米(μm) 0.001 毫米(mm) = 1 微米(μm) 0.000...旋风分离器的作用旋风分离器设备的主要功能是尽可能除去输送介质气体中携带的固体颗粒杂质和液滴，达到气固液分离，以保证管道及设备的正常运行。
工作原理净化天然气通过设备入口进入设备内旋风分离区，当含杂质气体沿轴向进入旋风分离管后，气流受导向叶片的导流作用而产生强烈旋转，气流沿筒体呈螺旋形向下进入旋风筒体，密度大的液滴和尘粒在离心力作用下被甩向器壁，并在重力作用下，沿筒壁下落流出旋风管排尘口至设备底部储液区，从设备底部的出液口流出。
不锈钢网常见规格及技术参数

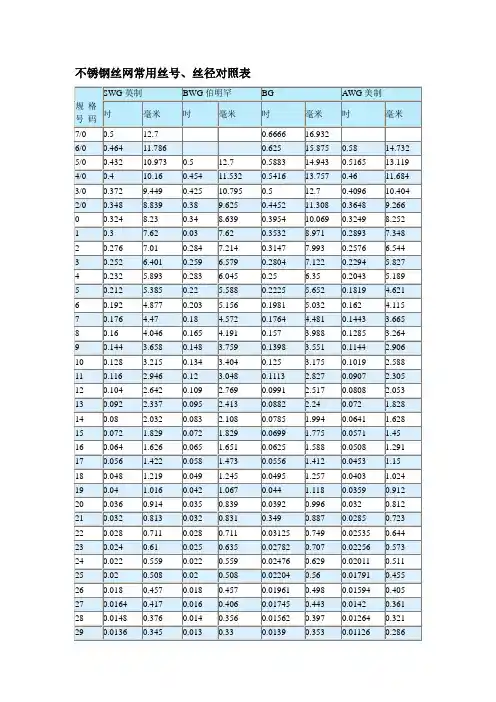

不锈钢丝网常用丝号、丝径对照表不锈钢网常见规格及技术参数:不锈钢丝网目数、丝径、孔径互算公式：目数＝25.4÷（孔径mm+丝径mm)孔径mm＝25.4÷目数-丝径mm丝径mm＝25.4÷目数-孔径mm什么叫目数目数和毫米属于不同的量纲，所以直接比较没有意义。
“目数”是丝网的规格单位，是指1 英寸（25.4毫米）的长度上，有多少个孔目。
而毫米就是一个简单的长度单位。
由于丝网制作有相应的技术标准，不同大小的目数的丝网有规定的金属丝的直径，所以简单的说出不同目数的丝网，每一个孔不算金属丝的实际毫米数，不是行业内的人，是说不出来的。
目前国际上通用的是泰勒标准筛，所谓的多少目是指在每英寸（一个规定的单位长度 2.54厘米）的长度上有多少筛孔，如果有100个孔，就是100目筛，孔数越多，孔眼也就越小。
但由于制作材料不同，比如有不锈钢筛、尼龙筛、铜筛等，它们的粗细不同，所以同是100目筛地话，大小实际上也有区别什么叫丝径1毫米＝100 丝（道）“丝”是机械工人对0.01 毫米的俗称，有上海技术传承的工人说“丝”，在北方就把0.01 毫米说成“道”的多，这两种说法在行业内都明白。
丝也叫道,不是单位制中的丝米。
习惯上所称的丝即忽米,1丝=0.01毫米=0.00001米=10微米什么是开孔率开孔率是指筛面的有效面积，也就是指筛面上筛孔的面积总和与筛面总面积的比值，开孔率越高，处理能力越大，筛分效率越高。
线径－－就是线材的直径；经线－－所有的纵向编织线；纬线－－所有的横向编织线；目数－－1英寸长度内网孔的个数；密度－－1厘米长度内网孔的个数网孔－－两经丝或两纬丝之间的距离公差－－综平角时，综片处的经线与公差线的垂直距离（MM）公线－－过前后胸果（罗拉）的连线上公差－－综平时综片处的经线高于公差线下公差－－低于公差线叫下公差零公差－－与公差线重合叫零公差综角－－综框开口后，上综与下综的距离平角－－（变角时间）－－综平时，钢筘距长纬点的距离各种丝网的网重及成本计算公式不锈钢网计算公式：网重KG =1/2×丝径×丝径×目数×长×宽价格核算=1/2×丝径×丝径×目数×长×宽×丝价+工时费+流通费电焊网重量计算公式：1寸*1寸丝径*丝径*宽*长÷2=KG1寸*1/2 丝径*丝径*宽*长÷4*3=KG1/2*1/2 丝径*丝径*宽*长=KG1/3*1/3 丝径*丝径*宽*长*3*0.48=KG1/4*1/4 丝径*丝径*宽*长*2= KG3/4*3/4 丝径*丝径*宽*长÷3*2=KG3/8*3/8 丝径*丝径*宽*长*1.35=KG5/8*5/8 丝径*丝径*宽*长÷5*8÷2=KG2寸*4寸丝径*丝径*宽*长÷4*0.75=KG铜网重量计算公式：丝径*丝径*目数*宽*长÷2*1.07=KG席形网计算公式：纬丝径*纬丝径*纬目数*宽*长÷4+经丝径*经丝径*经目数*长*宽÷4=KG轧花网重量计算公式：2.54÷（丝径+孔径）=目数然后按照不锈钢网的计算方式计算，另外加2%~5%~9%弯曲度既为重量床面网的计算方法：平米重（kg）=丝径×丝径×(穿条根数×螺距)成本(元)=平米重×长×宽×丝价+穿条价脚踏网的计算方法：每块网重=丝径×丝径×(2.54÷孔径) ×6.28+边米长×0.35 (此公式为保守算法)养猪网计算方法：平米重（kg）=1/4×丝径×丝径×[25.4÷（长孔+丝径）+25.4÷（宽孔+丝径）]烧烤网计算方法：销售价：筛网价+铁皮边价（一般为1元）+加工费+流通费输送带网计算方法：平米重（kg）=丝径×丝径×[25.4÷（1/2螺距+丝径）] ÷4×125%+穿条重（注：此算法为保守算法）石油震动筛网计算方法：不锈钢网价+塑料平网价+压边费造纸网计算方法：网重（kg）=1/2 ×丝径×丝径×目数×长×矿筛网价格计算方法：（背宽+0.6）2×[2.54÷（缝+背）] ×0.25=重量×丝价+各种费用黑丝布成本计算方法：1/2×丝径×丝径×目数×丝价+工时费+流通费分样筛成本计算方法：网价（筛底）+框价+盖价+各种费用铁窗纱计算方法：网重（kg）=1/2×丝径×丝径×目数×长×宽成本（元）=网重×丝价+工时费+流通费铝合金窗纱计算方法：网重（kg）=1/2×丝径×丝径×目数×0.3×长×宽成本（元）=网重×丝价+工时费+流通费塑料窗纱计算方法：网重（kg）=丝径×丝径×目数×长×宽÷2÷6。
钢丝网规格型号表
钢丝网规格型号表钢丝网是一种常用于围栏、筛网和隔断等建筑和工业应用中的金属网材料。
它由高强度的钢丝通过特殊工艺编织而成，具有耐腐蚀、耐磨损以及较好的抗拉强度等特点。
钢丝网的规格型号种类繁多，本文将为您介绍常见的钢丝网规格型号。
1. 电焊网1.1 热镀锌电焊网•材质：低碳冷拉钢丝•镀锌方式：热镀•规格：–网孔尺寸：50mm × 50mm、50mm × 100mm、100mm × 100mm–网线直径：3.0mm、4.0mm、5.0mm–镀锌层厚度：12μm、25μm、30μm1.2 黑烈性电焊网•材质：低碳冷拉钢丝•规格：–网孔尺寸：25mm × 25mm、50mm × 50mm、50mm × 100mm、100mm × 100mm–网线直径：2.0mm、3.0mm、4.0mm、5.0mm2. 不锈钢丝网2.1 不锈钢平网•材质：不锈钢丝•规格：–网孔尺寸：5mm × 5mm、10mm × 10mm、15mm × 15mm–网线直径：0.5mm、0.8mm、1.0mm、1.2mm2.2 不锈钢丝绳网•材质：304不锈钢丝绳•规格：–网孔尺寸：50mm × 50mm、75mm × 75mm、100mm × 100mm–网线直径：2.0mm、2.5mm、3.0mm3. 铁丝网3.1 热镀锌铁丝网•材质：低碳冷拉铁丝•镀锌方式：热镀•规格：–网孔尺寸：25mm × 25mm、50mm × 50mm、50mm × 100mm、100mm × 100mm–网线直径：1.6mm、2.0mm、2.5mm、3.0mm3.2 黑铁丝网•材质：低碳冷拉铁丝•规格：–网孔尺寸：10mm × 10mm、15mm × 15mm、20mm × 20mm、25mm × 25mm–网线直径：0.5mm、0.8mm、1.0mm、1.2mm4. 其他类型钢丝网4.1 铁艺护栏网•材质：低碳冷拉钢丝•规格：–网孔尺寸：12.7mm × 76.2mm、15.8mm × 101.6mm–网线直径：3.0mm、4.0mm、5.0mm–表面处理：热镀锌、喷涂4.2 链条网•材质：低碳冷拉钢丝•规格：–网孔尺寸：35mm × 35mm、50mm × 50mm、70mm × 70mm–网线直径：2.0mm、2.5mm、3.0mm、4.0mm 以上只是一部分常见的钢丝网规格型号，具体规格大小可根据客户需求定制。
丝网型号大全
丝网型号大全根据国家标准GB2014-80颁布的锦纶和蚕丝筛网规格表规定，丝网型号的表示方法如下:JF：表示锦纶(JIN)(或称尼龙)方(F ANG)平组JP：表示锦纶平(PING)绞组织。
JQ：表示锦纶丝全绞纱组织。
JCQ19：表示锦纶蚕丝混织全(QUAN)绞纱组织。
CQ：表示蚕丝全绞纱组织。
CB：表示蚕丝半绞纱组织。
CP：表示蚕丝平纹组织。
JF型丝网旧型号用SP表示。
JP型丝网旧型号用NX表示。
JCQ型丝网110型号用GG表示。
J：表示锦(JIN)纶(一般称尼龙)．C：表示蚕(CAN)丝。
Q：表示全(QUAN)绞纱组织。
B：表示半(BAN)绞纱组织。
P：表示平(PING)绞组织。
F：表示方(FANG)平组织。
瑞士丝网规格型号的表示方法如下：S：表示" S"型丝网。
丝径细而丝网薄，网孔较大。
适用于复制艺术品和照相加网制版。
T：表示" T"型丝网。
丝径比S型粗，网孔小于S型。
适用于制作色块或线条组成的图象或文字丝网印版。
HD：表示" HD"型丝网。
丝径最粗，网孔最小，丝网最厚，适用于制作粗线条组成的花纹图案丝网印版。
例：77 T，表示77网目T型丝网。
90 HD，表示90网目HD型丝网。
日本丝网规格型号的表示方法如下：NP、SSP、SP、(GG．)分别表示绢制品，平织、多丝。
No NO66-No66-S表示尼龙制品平织、绫织单丝。
No、NoS、TPM、TNP、TP表示涤纶制品，平织，No、NoS、TPM为单丝，TNP、TP为多丝，TP则表示经为单丝，纬为多丝。

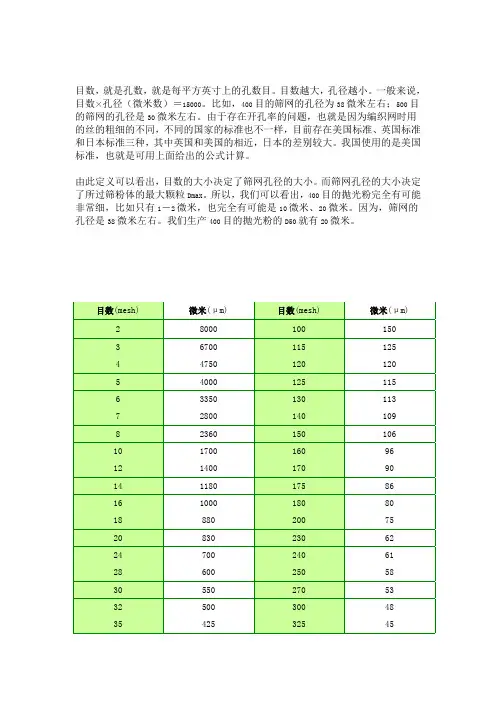

丝网规格形式对照表
目数，就是孔数，就是每平方英寸上的孔数目。
目数越大，孔径越小。
一般来说，目数×孔径（微米数）＝15000。
比如，400目的筛网的孔径为38微米左右；500目的筛网的孔径是30微米左右。
由于存在开孔率的问题，也就是因为编织网时用的丝的粗细的不同，不同的国家的标准也不一样，目前存在美国标准、英国标准和日本标准三种，其中英国和美国的相近，日本的差别较大。
我国使用的是美国标准，也就是可用上面给出的公式计算。
由此定义可以看出，目数的大小决定了筛网孔径的大小。
而筛网孔径的大小决定了所过筛粉体的最大颗粒Dmax。
所以，我们可以看出，400目的抛光粉完全有可能非常细，比如只有1－2微米，也完全有可能是10微米、20微米。
因为，筛网的孔径是38微米左右。
我们生产400目的抛光粉的D50就有20微米。
40 380 400 38 42 355 500 25 45 325 600 23 48 300 800 18 50 270 1000 13 60 250 1340 10 65 230 2000 6.5 70 212 5000 2.6 80 180 8000 1.6 90 160 10000 1.3目数|目数定义|粒度|孔径对照表标准筛目数：1.目是指每平方英吋筛网上的空眼数目，50目就是指每平方英吋上的孔眼是50个，500目就是500个，目数越高，孔眼越多。
除了表示筛网的孔眼外，它同时用于表示能够通过筛网的粒子的粒径，目数越高，粒径越小,标准筛需要配合标准振筛机才能准确测定2. 粉体颗粒大小称颗粒粒度。
由于颗粒形状很复杂，通常有筛分粒度、沉降粒度、等效体积粒度、等效表面积粒度等几种表示方法。
筛分粒度就是颗粒可以通过筛网的筛孔尺寸，以1英寸（25.4mm）宽度的筛网内的筛孔数表示，因而称之为“目数”。
目前在国内外尚未有统一的粉体粒度技术标准，各个企业都有自己的粒度指标定义和表示方法。
在不同国家、不同行业的筛网规格有不同的标准，因此“目”的含义也难以统一。

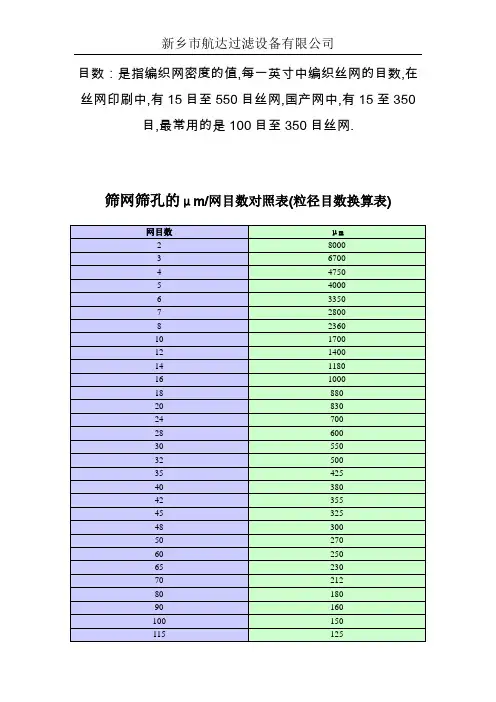

网孔目数对照表
目数：是指编织网密度的值,每一英寸中编织丝网的目数,在丝网印刷中,有15目至550目丝网,国产网中,有15至350目,最常用的是100目至350目丝网.
筛网筛孔的μm/网目数对照表(粒径目数换算表)
本表正在修订之中仅供参考
1、目是一个长度单位，代表在1平方英寸上以应目数的方孔的边长。
由于有网丝的存在所以目数和对应的长度不完全成线性关系，但一定是目数越高长度越小。
2、给你一个一般常使用的目数和长度的对应和粗算的方法。
粗算方法：25.4/目数*0.65
40目0.45mm ，60目0.3mm，80目0.2mm，100目0.15mm，120目0.125mm，150目0.1mm，180目0.088mm，200目0.074mm，250目0.065mm，300目0.05mm
不锈钢钢丝技术特征（英制）SS Wire Gauze Parameter
Y型过滤器主要技术参数
Y型过滤器安装尺寸参考：。
不锈钢网常见规格及技术参数
不锈钢丝网常用丝号、丝径对照表不锈钢网常见规格及技术参数:不锈钢丝网目数、丝径、孔径互算公式：目数＝25.4÷（孔径mm+丝径mm)孔径mm＝25.4÷目数-丝径mm丝径mm＝25.4÷目数-孔径mm什么叫目数目数和毫米属于不同的量纲，所以直接比较没有意义。
“目数”是丝网的规格单位，是指1 英寸（25.4毫米）的长度上，有多少个孔目。
而毫米就是一个简单的长度单位。
由于丝网制作有相应的技术标准，不同大小的目数的丝网有规定的金属丝的直径，所以简单的说出不同目数的丝网，每一个孔不算金属丝的实际毫米数，不是行业内的人，是说不出来的。
目前国际上通用的是泰勒标准筛，所谓的多少目是指在每英寸（一个规定的单位长度 2.54厘米）的长度上有多少筛孔，如果有100个孔，就是100目筛，孔数越多，孔眼也就越小。
但由于制作材料不同，比如有不锈钢筛、尼龙筛、铜筛等，它们的粗细不同，所以同是100目筛地话，大小实际上也有区别什么叫丝径1毫米＝100 丝（道）“丝”是机械工人对0.01 毫米的俗称，有上海技术传承的工人说“丝”，在北方就把0.01 毫米说成“道”的多，这两种说法在行业内都明白。
丝也叫道,不是单位制中的丝米。
习惯上所称的丝即忽米,1丝=0.01毫米=0.00001米=10微米什么是开孔率开孔率是指筛面的有效面积，也就是指筛面上筛孔的面积总和与筛面总面积的比值，开孔率越高，处理能力越大，筛分效率越高。
线径－－就是线材的直径；经线－－所有的纵向编织线；纬线－－所有的横向编织线；目数－－1英寸长度内网孔的个数；密度－－1厘米长度内网孔的个数网孔－－两经丝或两纬丝之间的距离公差－－综平角时，综片处的经线与公差线的垂直距离（MM）公线－－过前后胸果（罗拉）的连线上公差－－综平时综片处的经线高于公差线下公差－－低于公差线叫下公差零公差－－与公差线重合叫零公差综角－－综框开口后，上综与下综的距离平角－－（变角时间）－－综平时，钢筘距长纬点的距离各种丝网的网重及成本计算公式不锈钢网计算公式：网重KG =1/2×丝径×丝径×目数×长×宽价格核算=1/2×丝径×丝径×目数×长×宽×丝价+工时费+流通费电焊网重量计算公式：1寸*1寸丝径*丝径*宽*长÷2=KG1寸*1/2 丝径*丝径*宽*长÷4*3=KG1/2*1/2 丝径*丝径*宽*长=KG1/3*1/3 丝径*丝径*宽*长*3*0.48=KG1/4*1/4 丝径*丝径*宽*长*2= KG3/4*3/4 丝径*丝径*宽*长÷3*2=KG3/8*3/8 丝径*丝径*宽*长*1.35=KG5/8*5/8 丝径*丝径*宽*长÷5*8÷2=KG2寸*4寸丝径*丝径*宽*长÷4*0.75=KG铜网重量计算公式：丝径*丝径*目数*宽*长÷2*1.07=KG席形网计算公式：纬丝径*纬丝径*纬目数*宽*长÷4+经丝径*经丝径*经目数*长*宽÷4=KG轧花网重量计算公式：2.54÷（丝径+孔径）=目数然后按照不锈钢网的计算方式计算，另外加2%~5%~9%弯曲度既为重量床面网的计算方法：平米重（kg）=丝径×丝径×(穿条根数×螺距)成本(元)=平米重×长×宽×丝价+穿条价脚踏网的计算方法：每块网重=丝径×丝径×(2.54÷孔径) ×6.28+边米长×0.35 (此公式为保守算法)养猪网计算方法：平米重（kg）=1/4×丝径×丝径×[25.4÷（长孔+丝径）+25.4÷（宽孔+丝径）]烧烤网计算方法：销售价：筛网价+铁皮边价（一般为1元）+加工费+流通费输送带网计算方法：平米重（kg）=丝径×丝径×[25.4÷（1/2螺距+丝径）] ÷4×125%+穿条重（注：此算法为保守算法）石油震动筛网计算方法：不锈钢网价+塑料平网价+压边费造纸网计算方法：网重（kg）=1/2 ×丝径×丝径×目数×长×矿筛网价格计算方法：（背宽+0.6）2×[2.54÷（缝+背）] ×0.25=重量×丝价+各种费用黑丝布成本计算方法：1/2×丝径×丝径×目数×丝价+工时费+流通费分样筛成本计算方法：网价（筛底）+框价+盖价+各种费用铁窗纱计算方法：网重（kg）=1/2×丝径×丝径×目数×长×宽成本（元）=网重×丝价+工时费+流通费铝合金窗纱计算方法：网重（kg）=1/2×丝径×丝径×目数×0.3×长×宽成本（元）=网重×丝价+工时费+流通费塑料窗纱计算方法：网重（kg）=丝径×丝径×目数×长×宽÷2÷6。
过滤精度换算表[指南]
![过滤精度换算表[指南]](https://img.taocdn.com/s3/m/29695d1cf68a6529647d27284b73f242336c31f8.png)
过滤精度换算表目英寸微米10 0.0787 200020 0.0331 84130 0.0232 59535 0.0197 50040 0.0165 42045 0.0138 35450 0.0117 29760 0.0098 25070 0.0083 21080 0.0070 177100 0.0059 149 120 0.0049 125 140 0.0041 105 170 0.0035 88 200 0.0029 74 230 0.0024 63 270 0.0021 53 325 0.0017 44 400 0.0015 37 425 0.0013 33 500 0.0010 25 625 0.0008 20800 0.0006 151250 0.0004 102500 0.0002 56250 0.00008 212500 0.00004 1金属丝编织方孔网0000000000000000000000000000000000金属丝编织网主要用于固体颗粒筛分、流体过滤以及装饰、防尘、骨架支撑等。
金属丝编织方孔网是按照航空标准HB1862-92和国家标准GB5330-85标准，并等效采用国际标准ISO9048-90标准组织生产，其编织结构型式有平纹和斜纹两种。
工业网用金属丝按照GB8605-88标准拔制而成，丝材规格见表1，其丝网材质用优质黄铜、锡青铜、不锈钢、纯镍等。
金属丝编织方孔网分为R10、R20、R40/3系列；筛孔尺寸6.00--0.028mm(3--500目/寸)，网孔规格详见表。
000000000000000000000000000000金属丝直径d wire diameter 金属丝直径偏差△d rolerance of d金属丝直径dwire diameter金属丝直径偏差△d rolerance of d 有色金属或不锈钢 non-ferrousmetal of stainless steel有色金属或不锈钢 non-ferrousmetal of stainless steel ⅠⅡⅠⅡ1.61.4 1.25 1.12±0.02+0.04-0.020.160.140.1250.1120.0040.015-0.00410.9 0.8 0.71±0.015+0.03-0.0150.10.090.080.071±0.003+0.007-0.0030.630.56 0.5 0.45±0.01+0.025-0.010.0630.0560.050.045±0.002+0.005-0.0020.40.355 0.315 0.28±0.008+0.025-0.0080.040.0360.0320.030.028±0.0015+0.004-0.00150.20.224 0.2 0.18±0.006+0.02-0.0060.0250.0220.020.018±0.0015+0.003-0.0015网孔基本尺寸( mm )nominal aperture sizes( mm )金属丝直径( mm )wirediameter ( mm )筛分面积百分率( % )screeningqrea ( % )单位面积网重 (kg/m)wenht of unit area ( kg/m)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/38.008.008.002.001.801.601.401.2564676972755.604.623.74*2.922.365.704.713.802.972.405.504.173.37*2.632.132.542.592.652.702.757.101.801.601.401.251.1264677072755.094.11*3.232.622.145.184.193.282.662.184.593.71*2.912.361.932.852.922.993.043.09 6.701.801.651.401.251.1262656871735.334.313.38*2.752.245.434.393.442.82.284.813.893.05*2.482.022.993.063.143.193.256.3 6.31.81.61.41.251.1210.9606476707274775.64.673.56*2.892.341.921.575.74.753.622.942.41.951.65.054.213.21*2.612.141.731.423.143.223.33.363.423.483.535.6 5.61.61.41.251.121606467697253.91*3.192.622.125.073.983.252.662.154.49*3.532.882.361.913.533.633.713.783.850.974 1.74 1.77 1.57 3.91551.61.251.1210.957646769725.43*3.502.872.331.925.523.572.922.371.954.9*3.162.592.11.733.854.064.154.234.3网孔基本尺寸( mm ) nominal aperture sizes ( mm )金属丝直径( mm )wirediameter( mm )筛分面积百分率( % )screeningqrea( % )单位面积网重 (kg/m)wenht of unit area( kg/m)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/34.751.61.251.1210.956636568715.643.652.99*2.4325.743.713.052.472.045.093.292.7*2.191.8144.234.334.424.54.51.41.1210.90.80.715864676972774.653.13*2.542.11.691.354.733.182.582.131.711.384.192.82*2.291.891.521.224.34.524.624.74.794.884 4 41.41.251.1210.90.715558616467725.084.173.43*2.792.321.55.174.243.492.842.361.524.583.763.09*2.522.091.354.74.844.965.085.185.393.55 1.2510.90.80.710.630.56556164676972754.563.072.55*2.061.661.331.074.643.132.592.11.681.351.094.112.772.3*1.861.491.20.9635.295.585.715.845.966.086.18 1.250.953624.762.664.842.714.292.45.525.983.35 0.80.710.630.56656871732.16*1.741.41.122.21.771.421.141.95*1.571.261.016.126.266.386.53.15 3.15 1.251.120.80.710.630.560.5515464676972744.974.112.261.83*1.471.190.9585.064.182.31.861.51.210.9754.843.712.041.65*1.331.070.8645.775.956.436.586.726.856.96网孔基本尺寸( mm ) nominal aperturesizes( mm )金属丝直径( mm )wirediameter( mm )筛分面积百分率( % )screeningqrea( % )单位面积网重 (kg/m2)wenht of unit area(kg/m2)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/32.8 2.81.120.80.710.630.5651606467694.482.48*2.001.621.314.562.532.041.651.334.042.24*1.811.461.186.487.067.247.47.562.5 2.511.710.630.560.5516164676942.2*1.771.43*1.164.072.231.181.46*1.183.611.981.61.29*1.057.267.918.128.38.471 2.3610.80.630.560.50.45495962656871*4.172.84*1.861.511.221.014.242.88*1.901.531.241.033.762.561.681.361.10.917.568.048.498.78.889.042.240.90.630.560.50.4551616467693.62*1.94*1.561.281.053.671.97*1.591.31.073.261.75*1.411.150.958.098.859.079.279.442220.90.630.560.548586164*3.91*2.111.72*1.403.982.141.75*1.423.52*1.901.55*1.268.769.669.9210.20.45 0.467691.150.9331.170.9491.040.84110.410.61.80.80.560.50.450.448586164673.45*1.861.52*1.261.023.51*1.901.55*1.291.043.11*1.681.37*1.140.9189.7710.81111.311.6网孔基本尺寸( mm ) nominal aperturesizes( mm )金属丝直径( mm )wirediameter( mm )筛分面积百分率( % )screeningqrea( % )单位面积网重 (kg/m2)wenht of unit area( kg/m2)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/31.70.80.630.50.450.44653606366*3.582.381.59*1.321.073.642.431.61*1.341.093.232.151.43*1.190.96210.210.911.611.812.11.6 1.60.80.560.50.450.444555861643.742.031.66*1.39*1.113.82.071.69*1.411.133.371.831.5*1.25110.611.812.112.412.71.4 1.40.710.560.50.450.40.355445154576064*3.352.241.91.53*1.24*1.003.42.281.931.56*1.261.023.022.021.711.38*1.120.906121313.413.714.114.51.25 1.250.630.560.50.40.3550.3154448515761642.952.432*1.351.1*0.89032.472.03*1.381.120.9032.662.191.8*1.220.9910.813.51414.515.415.816.2 1.180.630.50.450.40.3554249525659*3.072.081.74*1.421.1323.122.121.77*1.441.172.771.881.57*1.281.041415.115.616.116.60.315620.9290.9450.838171.120.560.450.40.3550.3150.284451545861642.621.81*1.46*1.200.970.782.661.84*1.49*1.220.9850.7982.361.63*1.32*1.080.8730.70715.116.216.717.217.718.1网孔基本尺寸( mm ) nominal aperturesizes( mm )金属丝直径( mm )wirediameter( mm )筛分面积百分率( % )screeningqrea( % )单位面积网重 (kg/m2)wenht of unit area( kg/m2)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/31110.560.50.40.3550.3150.280.2541445154586164*2.822.331.6*1.31.060.857*0.702.862.371.63*1.321.070.8720.7122.542.11.44*1.170.9520.7730.63116.316.918.118.819.319.820.30.90.50.450.3550.3150.250.2244145515561642.5*2.10*1.411.140.7610.6242.542.14*1.431.160.7740.6352.251.89*1.271.030.6860.56318.118.820.220.922.122.6 0.850.50.450.3550.3150.280.250.22440435053576063*3.702.18*1.46*1.190.9710.795*0.6543.772.221.5*1.210.9880.8090.666*3.341.971.32*1.070.8760.7170.5918.819.521.121.822.523.123.70.80.80.450.3550.3150.280.250.24148515558642.26*1.53*1.241.020.8330.562.31*1.56*1.261.030.8470.5692.04*1.38*1.120.9160.7510.50520.32222.823.524.225.40.710.710.450.3550.315374448*2.44*1.65*1.352.491.68*1.382.21.49*1.2221.923.924.80.28 0.25 0.2515561*1.110.9120.6151.130.9270.626*1.000.8220.55525.726.527.9网孔基本尺寸( mm ) nominal aperturesizes( mm )金属丝直径( mm )wirediameter( mm )筛分面积百分率( % )screeningqrea( % )单位面积网重 (kg/m)wenht of unit area( kg/m)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/30.0750.0630.0560.0500.0450.0403033363943*0.4030.335---*0.4100.341*0.284*0.2400.200*0.3630.302*0.252*0.2130.1761841942032122210.0710.0560.0500.0450.040313438410.346---*0.3520.294*0.2480.205*0.3120.261*0.2200.1822002102192290.0630.0630.0630.0500.0450.0400.03631343741----0.351*0.2670.221*0.1860.279*0.2370.196*0.1652252352472570.0560.0450.0400.0360.03231343741----0.285*0.2370.200*0.1560.253*0.2100.178*0.147252265276289 0.0530.0400.0360.032333639---*0.245*0.208*0.171*0.217*0.184*0.1522732853000.0500.0500.0400.0360.0320.03031343739---0.253*0.2140.178*0.1600.224*0.190*0.1580.1422822953103180.0450.0450.0360.0320.028313438---*0.228*0.1900.153*0.202*0.1680.1363143303480.0400.0400.0320.0300.025313238---0.202*0.1830.1370.179*0.1620.121353363391 0.0380.032 29 - *0.209 *0.185 3630.030 0.0253136--0.188*0.1410.167*0.125374403网孔基本尺寸( mm ) nominal aperturesizes( mm )金属丝直径( mm )wirediameter( mm )筛分面积百分率( % )screeningqrea( % )单位面积网重(kg/m)wenht of unit area( kg/m)相当英制目数（目/寸）equivalentmeshes(M/inch)黄铜brass锡青铜phosphor-bronze不锈钢stainlesssteelR10R20R40/30.0360.0300.0280.022303138---0.194*0.1750.1180.172*0.1550.1053853974380.0320.0320.0320.0280.0250.020283138---0.1860.156*0.1100.1650.138*0.0974234464890.0280.0250.0220.018283137---0.168*0.1380.1000.149*0.1220.089479508552 0.0260.0250.0222628--0.1750.1430.1550.1274985290.0250.0250.0222528--0.1780.1470.1580.1305085407.501.4001.2501.1207173763.08*2.502.043.142.542.072.78*2.251.842.852.902.956.00短节距—短的菱形孔对角线SWD— short way of diamond长节距—长的菱形孔对角线LWD— long way of diamond节点—两根丝梗的连接处BOND— where two strandsintersect丝梗宽度或板条宽度—制作一根丝梗所用金属板的长度技术图ASTRAND WIDTH- length of the metal used to produce one strand丝梗厚度或板条厚度—板材厚度STARND THICKNESS - guage thickness网宽—长节距方向距离LWM（width)- mesh sheet size,the distance of lwd direction网长—短节距方向距离SWM(length) - mesh sheetsize ,the distance of swd direction技术图BLWM×SWM=2440×1220技术图CLWM×SWM=1220×2440型号金属丝直径经x纬mm孔径参考值有效截面率%单位面积网重kg/m2相当英制目数经x纬MPW28 0.71x0.63 315 14.2 5.42 7.24x4432 0.63x0.45 300 20.4 4.04 8.49x6240 0.50x0.335 250 21.5 3.16 10.2x7945 0.45x0.315 224 21.2 2.84 11.8x89 (48) 0.45x0.315 212 20.6 2.86 12.2x8955 0.40x0.28 180 20.1 2.56 14.1x10060 0.40x0.28 160 17.6 2.64 16.1x10068 0.335x0.224 160 23.0 2.14 17.2x12570 0.335x0.25 140 16.7 2.37 18.7x11276 0.315x0.20 140 22.3 1.90 19.3x14090 0.315x0.224 112 15.7 2.13 21.8x125 100 0.28x0.20 100 14.6 1.92 25.6x140 120 0.25x0.18 80 13.6 2.64 30.0x155 140 0.224x0.16 71 12.7 1.58 35.1x175 160 0.20x0.14 60 12.5 1.40 40.6x200 180 0.16x0.112 56 15.0 1.09 45.4x249 200 0.14x0.10 50 14.6 0.96 51.3x279 240 0.14x0.10 45 12.8 0.99 57.7x279260 0.125x0.09 36 10.8 0.90 67.6x310 280I 0.112x0.08 36 12.7 0.79 70.2x349 280II 0.112x0.071 40 16.2 0.72 70.2x393型号金属丝直径经X纬mm孔径参考值有效截面率%单位面积网重kg/m2相当英制目数经X纬MXW300I 0.112x0.08 30 10.2 1.39 78.4x698 300II 0.112x0.071 32 13.4 1.26 78.4x787 (320) 0.10x0.071 30 12.2 1.22 81.2x787 360I 0.10x0.071 25 9.6 1.24 90.7x787 360II 0.10x0.063 28 12.7 1.12 90.7x887 400I 0.10x0.063 22 9.6 1.15 102x887 400II 0.10x0.071 20 7.0 1.26 102x787 500 0.071x0.050 17 9.5 0.88 130x1118 600 0.063x0.040 16 11.3 0.72 150x1397 (630) 0.063x0.040 15 12.4 0.67 160x1552 650I 0.063x0.036 12 8.6 0.73 166x1397 650II 0.063x0.036 14 11.2 0.68 166x1552 (685I) 0.063x0.040 11 7.4 0.74 174x1397 (685II) 0.063x0.032 13 12.9 0.63 174x1746 795 0.050x0.032 10 9.2 0.58 203x1745 850 0.045x0.030 10 9.9 0.53 212x1862 1000I 0.040x0.028 8 8.0 0.50 247x1996 1000II 0.040x0.025 9 10.6 0.45 247x2235 1125 0.036x0.025 7 7.2 0.45 285x2235 (1180) 0.036x0.025 6 6.1 0.45 299x2235 1250 0.036x0.025 5 5.0 0.46 314x2235。
丝网型号大全
丝网型号大全根据国家标准GB2014-80颁布的锦纶和蚕丝筛网规格表规定，丝网型号的表示方法如下:JF：表示锦纶(JIN)(或称尼龙)方(F ANG)平组JP：表示锦纶平(PING)绞组织。
JQ：表示锦纶丝全绞纱组织。
JCQ19：表示锦纶蚕丝混织全(QUAN)绞纱组织。
CQ：表示蚕丝全绞纱组织。
CB：表示蚕丝半绞纱组织。
CP：表示蚕丝平纹组织。
JF型丝网旧型号用SP表示。
JP型丝网旧型号用NX表示。
JCQ型丝网110型号用GG表示。
J：表示锦(JIN)纶(一般称尼龙)．C：表示蚕(CAN)丝。
Q：表示全(QUAN)绞纱组织。
B：表示半(BAN)绞纱组织。
P：表示平(PING)绞组织。
F：表示方(FANG)平组织。
瑞士丝网规格型号的表示方法如下：S：表示" S"型丝网。
丝径细而丝网薄，网孔较大。
适用于复制艺术品和照相加网制版。
T：表示" T"型丝网。
丝径比S型粗，网孔小于S型。
适用于制作色块或线条组成的图象或文字丝网印版。
HD：表示" HD"型丝网。
丝径最粗，网孔最小，丝网最厚，适用于制作粗线条组成的花纹图案丝网印版。
例：77 T，表示77网目T型丝网。
90 HD，表示90网目HD型丝网。
日本丝网规格型号的表示方法如下：NP、SSP、SP、(GG．)分别表示绢制品，平织、多丝。
No NO66-No66-S表示尼龙制品平织、绫织单丝。
No、NoS、TPM、TNP、TP表示涤纶制品，平织，No、NoS、TPM为单丝，TNP、TP为多丝，TP则表示经为单丝，纬为多丝。
