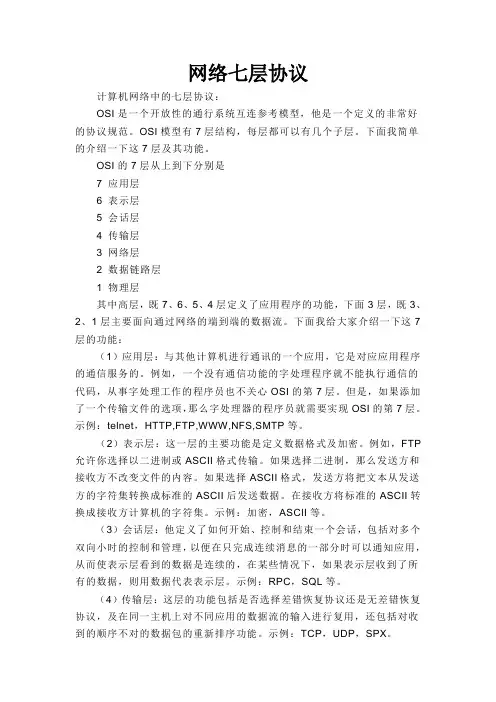

网络七层协议
网络七层协议计算机网络中的七层协议：OSI是一个开放性的通行系统互连参考模型，他是一个定义的非常好的协议规范。
OSI模型有7层结构，每层都可以有几个子层。
下面我简单的介绍一下这7层及其功能。
OSI的7层从上到下分别是7 应用层6 表示层5 会话层4 传输层3 网络层2 数据链路层1 物理层其中高层，既7、6、5、4层定义了应用程序的功能，下面3层，既3、2、1层主要面向通过网络的端到端的数据流。
下面我给大家介绍一下这7层的功能：（1）应用层：与其他计算机进行通讯的一个应用，它是对应应用程序的通信服务的。
例如，一个没有通信功能的字处理程序就不能执行通信的代码，从事字处理工作的程序员也不关心OSI的第7层。
但是，如果添加了一个传输文件的选项，那么字处理器的程序员就需要实现OSI的第7层。
示例：telnet，HTTP,FTP,WWW,NFS,SMTP等。
（2）表示层：这一层的主要功能是定义数据格式及加密。
例如，FTP 允许你选择以二进制或ASCII格式传输。
如果选择二进制，那么发送方和接收方不改变文件的内容。
如果选择ASCII格式，发送方将把文本从发送方的字符集转换成标准的ASCII后发送数据。
在接收方将标准的ASCII转换成接收方计算机的字符集。
示例：加密，ASCII等。
（3）会话层：他定义了如何开始、控制和结束一个会话，包括对多个双向小时的控制和管理，以便在只完成连续消息的一部分时可以通知应用，从而使表示层看到的数据是连续的，在某些情况下，如果表示层收到了所有的数据，则用数据代表表示层。
示例：RPC，SQL等。
（4）传输层：这层的功能包括是否选择差错恢复协议还是无差错恢复协议，及在同一主机上对不同应用的数据流的输入进行复用，还包括对收到的顺序不对的数据包的重新排序功能。
示例：TCP，UDP，SPX。
（5）网络层：这层对端到端的包传输进行定义，他定义了能够标识所有结点的逻辑地址，还定义了路由实现的方式和学习的方式。
网络OSI七层参考模型
网络OSI七层参考模型一、OSI参考模型在整个参考模型中，下层是为上层提供服务。
二、TCP/IP常见的协议（一）应用层为应用软件提供接口，使应用程序能够使用网络服务，应用层协议指定相应的传输层协议，以及传输层所使用的端口等。
应用层的PDU被称为Data（数据）。
Telnet：端口号23，使用传输层TCP协议，远程接入协议，提供远程管理服务，通过Telent客户端程序连接到服务器，用户在客户端中输入命令，这些命令在服务器端运行。
FTP：端口号20、21，使用传输层TCP协议，文件传输协议，主要用于文件的下载和上传，采用C/S（（主机/服务器）结构。
TFTP：端口号69，使用传输层UDP协议，简单的文件传输协议SNMP：网络管理协议，一般用在管理平台，可将交换机、路由器等一些设备信息上传到网管平台HTTP：端口号80，使用传输层TCP协议，超文本传输协议，提供浏览网页服务。
SMTP：端口号25，使用传输层TCP协议，邮件传输协议DNS：域名解析协议，将域名翻译成IP地址进行访问网址DHCP：动态主机配置协议，自动匹配IP地址（二）传输层传输层协议接受来自应用层协议的数据，封装上相应的传输层头部，帮助其建立端到端的连接。
端口号的取值范围：0-655350-1023：知名端口号，发送过程中会在发送端随机匹配一个端口号，并且是在1023之外未使用的。
传输层的PDU被称为Segment（段）1.TCP一种面向连接的、可靠的传输层通信协议。
在传输前先建立连接，之后才可以传输，传多少接收多少，丢包之后重传确保全部收到。
使用场景在文件传输或者文档传输中使用。
(1)TCP的建立-三次握手A．主机1向主机2进行syn（查询B．主机2向主机1进行syn查询，ACK确定C．主机1进行ACK确定----------TCP连接建立--------------(2)TCP四次挥手A．主机1向主机2发送FIN请求断开连接B．主机2向主机1发送ACK确认C．主机2向主机1发送FIN请求断开连接D．主机1向主机2发送ACK确认----------TCP连接断开--------------(3)TCP序列号与确认序列号序列号：对包进行排序，根据序列号确认序列号：对收到的包进行确认A．主机1向主机2发送3000的数据包，最大数值需要1500包，进行分段传输，0-1499，1500-2999B．主机2收到包后向主机1进行发送确认序列号，未收到或者丢包，主机2会向主机1再次发送所丢失的包进行重传。
OSI七层模型对应功能及协议
OSI七层模型对应功能及协议前⾔OSI七层模型：纯理论模型，所有实际设备和协议都不能对应理论模型。
每⼀层对应着实际的设备物理层：中继器、集线器、双绞线数据链路层：⽹桥、以太⽹交换机、⽹卡⽹路层：路由器、三层交换机传输层：四层交换机、四层路由器（补充，四层交换机和三层交换机区别：三层交换机就是具有部分路由器功能的交换机，三层交换机的最重要⽬的是加快⼤型局域⽹内部的数据交换，能够做到⼀次路由，多次转发。
基于MAC地址和IP地址的交换机技术，能够极⼤地提⾼各节点之间的数据传输率，但却⽆法根据端⼝主机的应⽤需求来⾃主确定或动态限制端⼝的交换过程和数据流量。
不仅可以完成端到端交换，还能根据端⼝主机的应⽤特点，确定或限制它的交换流量。
是基于传输层数据包的交换过程的，是⼀类基于应⽤层的⽤户应⽤交换需求的新型局域⽹交换机。
⽀持TCP/UDP第四层以下的所有协议，可识别⾄少80个字节的数据包包头长度，可根据TCP/UDP端⼝号来区分数据包的应⽤类型，从⽽实现应⽤层的访问控制和服务质量保证。
所以，与其说第四层交换机是硬件⽹络设备，还不如说它是软件⽹络管理系统。
）数据传输过程pa-a 向pc-b传输注意事项1、上三层是为⽤户提供服务的，下四层负责实际数据传输2、传输单元 传输层（数据段报⽂）、⽹络层（数据包报⽂分组）、数据链路层（数据帧）、物理层（⽐特位）3、越上层越智能，可以识别当前层以下的数据；越下层越傻⽠，贴近硬件4、数据传输时数据从上层向下层传输，接收时数据从下层向上层传输5、数据不能跨区传输，每层之间通过逻辑的接⼝传递6、物理层负责实际数据传输，其他层只是逻辑对应（个⼈原创整理，转发请附上链接）。
OSI七层模型与各层设备对应
OSI七层模型与各层设备对应OSI七层网络模型由下至上为1至7层，分别为物理层(Physical layer)，数据链路层(Data link layer)，网络层(Network layer)，传输层(Transport layer)，会话层(Session layer)，表示层(Presentation layer)，应用层(Application layer)。
应用层，很简单，就是应用程序。
这一层负责确定通信对象，并确保由足够的资源用于通信，这些当然都是想要通信的应用程序干的事情。
为操作系统或网络应用程序提供访问网络服务的接口。
应用层协议的代表包括：Telnet、FTP、HTTP、SNMP等。
表示层，负责数据的编码、转化，确保应用层的正常工作。
这一层，是将我们看到的界面与二进制间互相转化的地方，就是我们的语言与机器语言间的转化。
数据的压缩、解压，加密、解密都发生在这一层。
这一层根据不同的应用目的将数据处理为不同的格式，表现出来就是我们看到的各种各样的文件扩展名。
会话层，负责建立、维护、控制会话，区分不同的会话，以及提供单工(Simplex)、半双工(Half duplex)、全双工(Full duplex)三种通信模式的服务。
我们平时所知的NFS，RPC,X Windows等都工作在这一层。
管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。
会话层还利用在数据中插入校验点来实现数据的同步。
传输层，负责分割、组合数据，实现端到端的逻辑连接。
数据在上三层是整体的，到了这一层开始被分割，这一层分割后的数据被称为段(Segment)。
三次握手(Three-way handshake)，面向连接(Connection-Oriented)或非面向连接(Connectionless-Oriented)的服务，流控(Flow control)等都发生在这一层。
是第一个端到端，即主机到主机的层次。
OSI七层模型及其对应的协议
OSI 七层模型及其对应的协议OSI参考模型分为物理层、数据链路层、⽹络层、传输层、会话层、表⽰层、应⽤层。
如下表所⽰：1 物理层在OSI参考模型中，物理层（Physical Layer）是参考模型的最低层，也是OSI模型的第⼀层。
物理层的主要功能是：利⽤传输介质为数据链路层提供物理连接，实现⽐特流的透明传输。
物理层的作⽤是实现相邻计算机节点之间⽐特流的透明传送，尽可能屏蔽掉具体传输介质和物理设备的差异。
使其上⾯的数据链路层不必考虑⽹络的具体传输介质是什么。
“透明传送⽐特流”表⽰经实际电路传送后的⽐特流没有发⽣变化，对传送的⽐特流来说，这个电路好像是看不见的。
2 数据链路层数据链路层（Data Link Layer）是OSI模型的第⼆层，负责建⽴和管理节点间的链路。
该层的主要功能是：通过各种控制协议，将有差错的物理信道变为⽆差错的、能可靠传输数据帧的数据链路。
在计算机⽹络中由于各种⼲扰的存在，物理链路是不可靠的。
因此，这⼀层的主要功能是在物理层提供的⽐特流的基础上，通过差错控制、流量控制⽅法，使有差错的物理线路变为⽆差错的数据链路，即提供可靠的通过物理介质传输数据的⽅法。
该层通常⼜被分为介质访问控制（MAC）和逻辑链路控制（LLC）两个⼦层。
1）MAC⼦层的主要任务是解决共享型⽹络中多⽤户对信道竞争的问题，完成⽹络介质的访问控制； 2）LLC⼦层的主要任务是建⽴和维护⽹络连接，执⾏差错校验、流量控制和链路控制。
数据链路层的具体⼯作是接收来⾃物理层的位流形式的数据，并封装成帧，传送到上⼀层；同样，也将来⾃上层的数据帧，拆装为位流形式的数据转发到物理层；并且，还负责处理接收端发回的确认帧的信息，以便提供可靠的数据传输。
3 ⽹络层⽹络层（Network Layer）是OSI模型的第三层，它是OSI参考模型中最复杂的⼀层，也是通信⼦⽹的最⾼⼀层。
它在下两层的基础上向资源⼦⽹提供服务。
其主要任务是：通过路由选择算法，为报⽂或分组通过通信⼦⽹选择最适当的路径。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
OSI七层模型中各层分别对应的协议谈到网络不能不谈OSI参考模型，OSI参考模型（OSI/RM）的全称是开放系统互联参考模型（Open System Interconnection Reference Model，OSI/RM），它是由国际标准化组织ISO提出的一个网络系统互连模型。
虽然OSI参考模型的实际应用意义不是很大，但其的确对于理解网络协议内部的运作很有帮助，也为我们学习网络协议提供了一个很好的参考。
1.物理层
物理层规定了激活、维持、关闭通信端点之间的机械特性、电气特性、功能特性以及过程特性。
该层为上层协议提供了一个传输数据的物理媒体。
在这一层，数据的单位称为比特（bit）。
属于物理层定义的典型规范代表包括：EIA/TIA RS-232、EIA/TIA RS-449、V.35、RJ-45等。
2.数据链路层
数据链路层在不可靠的物理介质上提供可靠的传输。
该层的作用包括：物理地址寻址、数据的成帧、流量控制、数据的检错、重发等。
在这一层，数据的单位称为帧（frame）。
数据链路层协议的代表包括：SDLC（同步数据链路控制）、HDLC （高级数据链路控制）、PPP（点对点协议）、STP（生成树协议）、帧中继等。
3.网络层
网络层负责对子网间的数据包进行路由选择。
网络层还可以实现拥塞控制、网际互连等功能。
在这一层，数据的单位称为数据包（packet）。
网络层协议的代表包括：IP（网络之间互联的协议）、IPX（互联网数据包交换协议）、RIP（路由信息协议）、OSPF（开放式最短路径优先）等。
4.传输层
传输层是第一个端到端，即主机到主机的层次。
传输层负责将上层数据分段并提供端到端的、可靠的或不可靠的传输。
此外，传输层还要处理端到端的差错控制和流量控制问题。
在这一层，数据的单位称为数据段（segment）。
传输层协议的代表包括：TCP（传输控制协议）、UDP（用户数据报协议）、SPX（序列分组交换协议）等。
5.会话层
会话层管理主机之间的会话进程，即负责建立、管理、终止进程之间的会话。
会话层还利用在数据中插入校验点来实现数据的同步。
6.表示层
表示层对上层数据或信息进行变换以保证一个主机应用层信息可以被另一个主机的应用程序理解。
表示层的数据转换包括数据的加密、压缩、格式转换等。
7.应用层
应用层为操作系统或网络应用程序提供访问网络服务的接口。
应用层协议的代表包括：Telnet（Internet远程登录服务的标准协议和主要方式）、FTP（文件传输协议）、HTTP（超文本传送协议）、SNMP（简单网络管理协议）等。
