图云关隧道大管棚施工方案

合集下载

隧道管棚首件施工方案

隧道管棚首件施工方案

隧道管棚首件施工方案1. 引言隧道管棚是隧道工程中重要的结构组成部分,用于保护隧道内的设备和管线。

隧道管棚施工是隧道工程的关键环节之一,它涉及到施工方案的制定、材料选择、施工方法等多个方面。

本文将围绕隧道管棚的首次施工,提出一份可行的施工方案。

2. 施工方案2.1 施工时间隧道管棚的施工时间应在隧道开挖和支护完毕后进行,以确保施工过程的安全和顺利进行。

一般情况下,隧道管棚的施工时间应在隧道开挖后的2周内进行。

2.2 施工材料选择隧道管棚的施工材料一般选用钢板或预制混凝土构件。

具体的材料选择应根据隧道的具体情况和要求进行。

在选择材料时,需要考虑材料的防腐性能、耐压性能、施工工艺等因素。

2.3 施工方法2.3.1 预制混凝土管棚预制混凝土管棚适用于较大的隧道断面和较长的管棚长度。

施工方法如下:1.制定预制混凝土管棚的详细设计图纸,包括管棚的尺寸、结构等。

2.制作混凝土模板,按照设计图纸的尺寸要求制作模板。

3.将混凝土浇筑至模板中,待混凝土达到一定强度后,拆除模板。

4.将预制混凝土管棚运输至施工现场,并进行安装。

2.3.2 钢板管棚钢板管棚适用于较小的隧道断面和较短的管棚长度。

施工方法如下:1.制定钢板管棚的详细设计图纸,包括管棚的尺寸、结构等。

2.根据设计图纸的要求,加工钢板,并进行防腐处理。

3.将钢板运输至施工现场,并进行安装和焊接。

2.4 施工安全措施在进行隧道管棚的施工过程中,需要采取一系列的安全措施,以确保施工过程的安全。

具体的安全措施如下:1.施工现场应设置警示标志,提醒人员注意施工作业。

2.工作人员应穿戴好个人防护装备,如安全帽、安全鞋等。

3.施工现场应定期进行安全检查,及时排除隐患。

4.施工人员应接受必要的安全培训,了解安全操作规程。

3. 施工进度控制隧道管棚的施工进度控制是保证施工工期的重要环节之一。

施工进度的控制应具体考虑以下几个方面:1.施工人员的合理安排,保证施工的连续进行。

2.施工材料的及时供应,避免因材料不足而导致的施工延误。

隧道管棚施工方案

隧道管棚施工方案

隧道管棚施工方案隧道管棚施工方案700字一、工程概况隧道管棚施工是为了解决隧道内管道布置和管线保护的工程。

本项目为某地下隧道施工项目的管棚施工,总工程长度1000米,每隔50米配置一个管棚。

二、施工组织设计1. 施工队伍组建根据工程规模和要求,组建施工队伍,包括工程师、施工人员、技术员、安全员等。

2. 施工设备调配将必要的施工设备调配到施工现场,包括挖掘机、混凝土搅拌车、起重机械等。

三、施工工艺流程1. 进场准备安排好施工人员和设备,确保施工现场的材料和设备的齐全,同时做好施工安全防护。

2. 贴线和挖槽根据设计图纸贴好管道的线,然后使用挖掘机进行挖槽作业,槽宽根据设计要求。

3. 安装管道在挖槽好的位置依次进行管道的安装,保证管道的连接牢固,同时进行必要的防腐处理。

4. 混凝土浇筑对于暴露在地面上的管道,进行混凝土浇筑,增加管道的保护性能。

5. 安装管棚根据设计要求,安装管棚及其他设备,保证管棚的稳固和安全。

6. 检验验收在施工完成后,进行管道的检验验收工作,确保施工质量符合要求。

四、安全措施1. 严格遵守施工工艺,安全技术操作规程和施工现场安全条例,杜绝安全事故的发生。

2. 施工现场设置警示标志,提醒施工人员注意安全。

3. 安排专人监督施工现场安全,并及时处理发现的安全隐患。

4. 加强施工人员的安全教育和培训,提高他们的安全意识和应急能力。

五、质量控制1. 严格按照设计要求和技术规范施工,确保管道的工艺质量。

2. 使用符合标准的管材和管件,避免管道连接松动或泄漏。

3. 定期检查施工现场和管道的质量,及时发现和处理质量问题。

4. 进行管道的试验和检测,确保管道的承压性能和使用安全。

六、总结本隧道管棚施工方案是根据具体工程情况制定的,依据施工规范和技术要求,通过科学合理的施工组织设计和过程控制,能够确保管道施工质量,保障隧道内管道布置的安全性和可靠性。

同时,加强安全措施的落实和质量控制的过程监控,能够提高施工安全和质量水平,保证工程顺利进行。

隧道洞口及管棚施工方案

隧道洞口及管棚施工方案

洞口及管棚施工方案一、洞口刷坡施工1.洞口采用机械刷坡,然后人工修整,清理防护岩面杂物,清除浮石及松动的岩石;用高压水冲洗坡面,并使岩面保持一定的湿度。

2.初喷:采用湿式喷射机喷射砼,移动式电动空压机供风,施作前先对机械进行技术检查,对水、风、电路进行检查,合格后方可运转,喷射混凝土分段、分片由下而上进行,向喷射机供料时要连续均匀,机器正常运转时,料斗内保持足够的存料,喷层厚度为3cm,厚度要均匀。

3.锚杆:锚杆采用ф22的螺纹钢,锚杆长度为3米.锚杆以梅花形布置,锚杆间距为1. 5米,布置到边缘不够1. 5米但大于0.5米时要加布一根锚杆.在岩面上确定锚杆孔位、进行钻孔,孔深及孔径应符合图纸要求。

钻孔采用风动锚杆钻机或风钻凿岩机钻孔,钻至规定至深度后,用高压风吹孔,用牛角泵向孔内灌入水泥砂浆,并打入锚杆,锚杆外露部分不小于3cm以便挂网连接。

孔口不满部分用泵补灌,再用砂浆将孔口抹平。

锚杆布置见附图。

4.挂网:钢筋网加工车间集中加工,人工安装。

安装过程中采用钢钎或木柱将网片顶至密贴坡面,然后将网片焊接在安设好的锚杆上固定,钢筋网片加工示意图为通用图,但边缘部分的钢筋网要用同型号钢筋封死。

使用前,钢筋网须经试验合格,并除锈。

在洞外分片制作,安装时要求焊接并且搭接长度不小于8cm,钢筋网采用人工铺设,利用锚杆连接牢固。

5.复喷:喷砼时,减小喷头至受喷面距离和风压以减少钢筋振动,降低回弹。

钢筋网喷砼保护层厚度为5cm,保证钢筋网被覆盖完全。

6.刷坡线根据测量组放线定位确定二、管棚施工顺序安排以刷坡面为施工平台进行管棚工程的施工,隧道拱部范围内从中间向两侧施作(考虑围岩情况)。

三、施工工艺及方法采取施工技术为:采用德国TT40水平导向钻机先成孔后跟管钻进完成管棚施工,一次完成。

1.施工机械布置主机安置于施工钻孔处,主机中心线与管棚中心线应重合,液压动力系统和泥浆系统安置于主机边缘,隧道洞口砌筑泥浆池,用于储蓄施工后流出的泥浆。

图云关隧道大管棚施工方案

图云关隧道大管棚施工方案

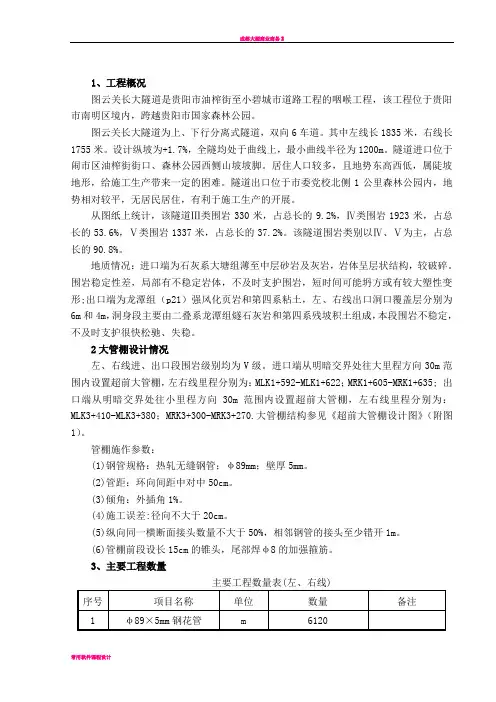

1、工程概况图云关长大隧道是贵阳市油榨街至小碧城市道路工程的咽喉工程,该工程位于贵阳市南明区境内,跨越贵阳市国家森林公园。

图云关长大隧道为上、下行分离式隧道,双向6车道。

其中左线长1835米,右线长1755米。

设计纵坡为+1.7%,全隧均处于曲线上,最小曲线半径为1200m。

隧道进口位于闹市区油榨街街口、森林公园西侧山坡坡脚。

居住人口较多,且地势东高西低,属陡坡地形,给施工生产带来一定的困难。

隧道出口位于市委党校北侧1公里森林公园内,地势相对较平,无居民居住,有利于施工生产的开展。

从图纸上统计,该隧道Ⅲ类围岩330米,占总长的9.2%,Ⅳ类围岩1923米,占总长的53.6%,Ⅴ类围岩1337米,占总长的37.2%。

该隧道围岩类别以Ⅳ、Ⅴ为主,占总长的90.8%。

地质情况:进口端为石灰系大塘组薄至中层砂岩及灰岩,岩体呈层状结构,较破碎。

围岩稳定性差,局部有不稳定岩体,不及时支护围岩,短时间可能坍方或有较大塑性变形;出口端为龙潭组(p21)强风化页岩和第四系粘土,左、右线出口洞口覆盖层分别为6m和4m,洞身段主要由二叠系龙潭组燧石灰岩和第四系残坡积土组成,本段围岩不稳定,不及时支护很快松驰、失稳。

2大管棚设计情况左、右线进、出口段围岩级别均为V级。

进口端从明暗交界处往大里程方向30m范围内设置超前大管棚,左右线里程分别为:MLK1+592-MLK1+622;MRK1+605-MRK1+635; 出口端从明暗交界处往小里程方向30m范围内设置超前大管棚,左右线里程分别为:MLK3+410-MLK3+380;MRK3+300-MRK3+270.大管棚结构参见《超前大管棚设计图》(附图1)。

管棚施作参数:(1)钢管规格:热轧无缝钢管;φ89mm;壁厚5mm。

(2)管距:环向间距中对中50cm。

(3)倾角:外插角1%。

(4)施工误差:径向不大于20cm。

(5)纵向同一横断面接头数量不大于50%,相邻钢管的接头至少错开1m。

隧道管棚施工方案

隧道管棚施工方案

隧道管棚施工方案1. 引言隧道管棚施工方案是指在建设隧道时,为保护工程建设,提高建设效率和质量而采取的一种施工手段和管理方法。

本文档旨在详细介绍隧道管棚施工方案的内容和要点。

2. 施工目标在进行隧道施工过程中,隧道管棚施工方案的目标是:1.提供一个安全、卫生、舒适的施工环境;2.保障施工现场的整洁和有序;3.保护施工人员和设备的安全。

3. 施工流程隧道管棚施工方案的主要流程包括以下步骤:3.1 隧道管棚设计在施工前,需要进行隧道管棚的设计工作。

设计时需考虑隧道管棚的结构、布局和材料选择,以及其他相关因素,如通风、采光和消防等。

3.2 建设管棚在隧道施工开始前,需要搭建隧道管棚。

管棚的建设要根据设计要求进行,确保其稳固、安全。

3.3 施工管理在隧道施工过程中,需要对施工现场进行管理。

包括对施工人员、设备、材料和施工进度的管理,以确保施工的顺利进行。

3.4 安全保障在隧道施工中,安全是最重要的考虑因素之一。

需要采取一系列措施确保施工现场的安全,包括安全教育培训、施工人员的个人防护和现场安全监测等。

4. 施工要点在进行隧道管棚施工时,需要注意以下要点:4.1 管棚稳固性管棚的稳固性是保障施工安全的关键。

需要确保管棚的结构稳定,材料牢固,以应对可能的自然灾害和施工过程中的振动。

4.2 通风和采光隧道管棚施工现场需要有良好的通风和采光条件,以提供施工人员一个舒适的工作环境。

需要在设计和建设管棚时考虑通风和采光设备的安装。

4.3 卫生管理施工现场的卫生管理是保障施工质量和工作效率的重要环节。

需要定期清理施工现场,保持施工区域的整洁和有序。

4.4 施工人员安全施工人员的安全是隧道管棚施工的核心考虑。

需要对施工人员进行安全教育培训,提高他们的安全意识,同时提供必要的个人防护用具。

4.5 施工进度管理在隧道管棚施工过程中,需要对施工进度进行严格的管理。

确保施工按计划进行,并及时调整施工计划以应对可能的延误。

5. 总结隧道管棚施工方案对隧道施工过程中的环境保护和施工人员的安全至关重要。

隧道洞口大管棚施工方案

隧道洞口大管棚施工方案

隧道洞口大管棚施工方案1. 编制说明1.1 编制依据1.2 编制范围2. 工程概况与现场施工条件2.1 工程简介2.2 管棚设计要求2.2.1 设计参数3. 施工机械、设备和人员配置4. 施工准备4.1 技术准备4.2 试验准备4.3 场地准备4.4 用电准备4.5 物资准备5. 施工方案5.1 施工顺序5.2 施工流程管棚施工流程包括基础施工、钢结构安装、内部设施安装等步骤。

在施工过程中,要严格按照相关规定进行施工,确保施工质量和安全。

测量放样需要将导向墙位置放出并标记,将导向墙基础开挖线放出并标记。

导向墙开挖后需立即进行地基承载力试验,达到设计要求的地基承载力后方可进行施工。

在进行导向墙混凝土施工前,需要先加工支撑导向墙混凝土浇筑的拱架和模板。

支撑拱架采用I20b工字钢三榀。

测量队按照导向墙预留变形量进行测量放线,将导向墙轮廓线和导向管位置放出。

导向管安装完毕,经检验合格后进行混凝土的浇筑。

顶部模板采用木模板,每块模板长50cm,宽100cm(根据实际情况宽度进行调整)。

在浇筑混凝土前,设置两排Φ16钢筋,在钢拱架上焊接,作为顶部模板的加固拉筋,钢筋间距1m。

模板安装完毕后,紧靠模板沿导向墙环向设置钢筋,钢筋与拉筋的外露部位焊接以加强模板支撑。

在钻孔施工时,在洞口架设作业平台,钻机放在平台上,用四根斜撑固定在平台上,以减小钻机工作时偏斜,提高施钻精度。

为保证钻孔方向,钻机钻速及顶推压力要调得较小。

采用100B型潜孔钻机进行钻孔,刚开始施工时要低速低压,钻深1米后转入正常转速,压力升至1.0Mpa。

第一根钻杆外露0.2~0.3米时,停止钻进,用两根管钳人工卡紧钻杆,钻机低速反钻,脱开钻杆,大臂退回原位,人工装入第二根钻杆,钻机低速送到第一节钻杆尾部,方向对准后联成一体。

按此安装第三根、第四根或更多根,直到钻到设计长度。

换杆时经常检查钻杆是否弯曲,有无损伤,中心水孔是否畅通,不合格的及时更换,以保证正常作业。

隧道大管棚施工方案

隧道大管棚施工方案

隧道大管棚施工方案1. 引言隧道大管棚在地下工程中起着至关重要的作用,它不仅能够保证工程施工的顺利进行,还能够确保隧道建设的安全和质量。

本文将详细介绍隧道大管棚施工方案,包括施工前的准备工作、具体的施工步骤以及施工后的验收和保养工作。

2. 施工前的准备工作在进行隧道大管棚的施工之前,需要做好充分的准备工作。

首先要进行现场勘察,了解地质情况、环境条件和地下管线情况等。

同时还需要制定详细的施工计划,包括施工进度、材料准备、施工人员配备等方面的内容。

此外,还需要对隧道大管棚施工所需的设备和材料进行验收,确保施工过程中的顺利进行。

3. 施工步骤3.1 钻孔施工在进行隧道大管棚的施工过程中,首先需要进行钻孔工作。

钻孔的目的是为了确保大管棚的稳定和密封性。

在进行钻孔之前,需要根据设计要求确定钻孔的位置和数量,然后使用专业的钻机进行钻孔作业。

3.2 支护施工钻孔完成后,接下来是进行支护工作。

支护工作的主要目的是为了保证隧道大管棚的结构安全和稳定。

支护材料可以选择混凝土、钢筋、玻璃钢等材料,具体选择什么样的支护材料需要根据实际情况来确定。

3.3 浇筑施工支护完成后,就是进行浇筑工作。

浇筑工作是整个施工过程中比较关键的一环,需要确保浇筑的混凝土质量达标,同时保证施工过程中的安全。

在完成浇筑之后,需要对浇筑的混凝土进行养护,以确保其达到设计要求。

4. 施工后的验收和保养工作隧道大管棚施工完成后,需要进行验收工作。

验收的主要目的是为了检查施工过程中是否存在质量问题,以及是否符合设计要求。

同时还需要对隧道大管棚进行保养,延长其使用寿命,确保其在使用过程中的安全性和稳定性。

5. 结论隧道大管棚施工是一个复杂的工程过程,需要专业的施工团队和先进的施工技术。

通过本文的介绍,我们可以了解到隧道大管棚施工的基本流程和要点,希望可以对相关工程人员有所帮助。

在未来的工程建设中,我们可以根据实际情况,灵活运用这些施工方案,确保工程的质量和安全。

隧道施工方案-隧道长大管棚施工

隧道施工方案-隧道长大管棚施工

隧道长大管棚施工一、施工方法:管棚由钢管和钢架组成,并辅助锚杆和喷射砼,管棚直径为 80~180mm,一般采用108mm×4.5mm厚热扎无缝钢管,管与管的中心间距采用2.5~3 倍管径30~50cm,管棚长度不宜小于 10m,根据地质,机械设备及施工条件确定,长度一般为 10~40m,如需设置管棚段落过长,可分组设置,纵向两组管棚的搭接长度不小于 3.0m。

先施作好的超前管棚,在管棚的超前支护下,采用上半断面法掘进,上部开挖后及时安设拱部钢拱架和锚、网、喷等初期支护,钢架采用型钢拱架或格栅拱架,待完全作好拱部支护后,开挖下部,下部左右两侧交错施工,待一侧的钢架和初期支护施作完毕后,再开挖另一侧。

钢支架采用型钢或φ22格栅钢筋拱架,锚杆采用φ22钢筋,喷射砼采用 20 号砼,钢拱架的受力计算要承受2~4m 的松散岩体爱力,采用型钢拱架时,不计算喷射砼的受力(如施工图已有设计,按设计方案执行)。

二、施工工艺:1.施作工作室,工作室应比设计断面大 30~50cm(如在洞内施作长管棚)。

2.施工导拱,安装导管,导管长度为 2~2.5m,管径应大于管棚直径 20~30mm。

3.施钻工作平台,工作平台必须能承受钻机的活载能力,因此必须牢固可靠,在洞口段施工,最好设在地面上,即导拱只作一半(弧形部份)。

下一半在打完管棚后施作(即先拱后墙)。

4.钻机就位,施钻到设计位置。

(先施作有孔钢管,后施作无孔钢管)5.顶进钢管到设计位置。

6.管内注浆,注浆压力为 0.5~1.0MPa。

7.施作导拱下部墙,先作一边,再作另一边,防止拱下沉。

8.洞内开挖,洞内开挖一般采用半断面进行,即先挖上部,在作完锚杆胶喷射砼后, 再作下部。

(如是液压台车施工,可作全断面开挖,开挖进尺不大于 1.5m,一般为 1m。

挖完一次,作一次的锚杆喷射砼或安装钢支架,以此循环进行直至作完全部管棚段。

三、劳动力组织及进度指标:(指施作管棚一项)劳动力组织:电工 1 人机械工 1 人施钻工 1 人换钎工 2 人测量工 1 人(测量钻机及钻杆方向位置)共计 6 人。
