矩阵键盘的原理及应用
4 4矩阵键盘工作原理

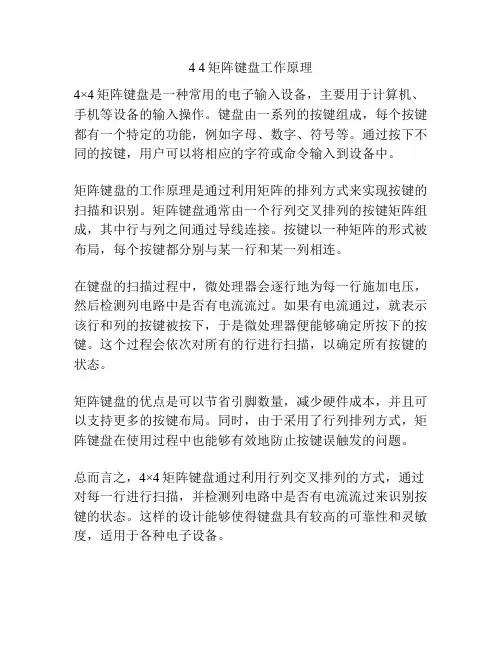

4 4矩阵键盘工作原理
4×4矩阵键盘是一种常用的电子输入设备，主要用于计算机、手机等设备的输入操作。
键盘由一系列的按键组成，每个按键都有一个特定的功能，例如字母、数字、符号等。
通过按下不同的按键，用户可以将相应的字符或命令输入到设备中。
矩阵键盘的工作原理是通过利用矩阵的排列方式来实现按键的扫描和识别。
矩阵键盘通常由一个行列交叉排列的按键矩阵组成，其中行与列之间通过导线连接。
按键以一种矩阵的形式被布局，每个按键都分别与某一行和某一列相连。
在键盘的扫描过程中，微处理器会逐行地为每一行施加电压，然后检测列电路中是否有电流流过。
如果有电流通过，就表示该行和列的按键被按下，于是微处理器便能够确定所按下的按键。
这个过程会依次对所有的行进行扫描，以确定所有按键的状态。
矩阵键盘的优点是可以节省引脚数量，减少硬件成本，并且可以支持更多的按键布局。
同时，由于采用了行列排列方式，矩阵键盘在使用过程中也能够有效地防止按键误触发的问题。
总而言之，4×4矩阵键盘通过利用行列交叉排列的方式，通过对每一行进行扫描，并检测列电路中是否有电流流过来识别按键的状态。
这样的设计能够使得键盘具有较高的可靠性和灵敏度，适用于各种电子设备。
51单片机矩阵键盘原理
51单片机矩阵键盘原理51单片机矩阵键盘原理矩阵键盘是一种常用的输入设备，可以通过少量的I/O口控制多个按键。
51单片机作为嵌入式系统中常用的控制器，也可以通过控制矩阵键盘来实现输入功能。
1. 矩阵键盘的结构矩阵键盘由多个按键组成，每个按键都有一个引脚与其他按键共用，形成了一个按键矩阵。
例如，4x4的矩阵键盘有16个按键，其中每行和每列各有4个引脚。
2. 矩阵键盘的工作原理当用户按下某一个按键时，该按键所在行和列之间会形成一个电路通路。
这时，51单片机可以通过扫描所有行和列的电路状态来检测到用户所按下的具体按键。
具体实现过程如下：（1）将每一行引脚设置为输出状态，并将其输出高电平；（2）将每一列引脚设置为输入状态，并开启上拉电阻；（3）逐一扫描每一行引脚，当发现某一行被拉低时，则表示该行对应的某一个按键被按下；（4）记录下该行号，并将该行引脚设置为输入状态，其余行引脚设置为输出状态；（5）逐一扫描每一列引脚，当发现某一列被拉低时，则表示该列对应的是刚才所记录下的行号及其对应的按键；（6）通过行号和列号确定具体按键，并进行相应的处理。
3. 代码实现下面是一个简单的51单片机矩阵键盘扫描程序：```c#include <reg52.h> //头文件sbit row1 = P1^0; //定义引脚sbit row2 = P1^1;sbit row3 = P1^2;sbit row4 = P1^3;sbit col1 = P1^4;sbit col2 = P1^5;sbit col3 = P1^6;sbit col4 = P1^7;unsigned char keyscan(void) //函数定义{unsigned char keyvalue; //定义变量while(1) //循环扫描{row1=0;row2=row3=row4=1; //设置行状态 if(col1==0){keyvalue='7';break;} //读取按键值 if(col2==0){keyvalue='8';break;}if(col3==0){keyvalue='9';break;}if(col4==0){keyvalue='/';break;}row2=0;row1=row3=row4=1;if(col1==0){keyvalue='4';break;}if(col2==0){keyvalue='5';break;}if(col3==0){keyvalue='6';break;} if(col4==0){keyvalue='*';break;}row3=0;row1=row2=row4=1; if(col1==0){keyvalue='1';break;} if(col2==0){keyvalue='2';break;} if(col3==0){keyvalue='3';break;} if(col4==0){keyvalue='-';break;}row4=0;row1=row2=row3=1; if(col1==0){keyvalue='C';break;} if(col2==0){keyvalue='0';break;} if(col3==0){keyvalue='=';break;} if(col4==0){keyvalue='+';break;}}return keyvalue; //返回按键值}void main() //主函数{unsigned char key;while(1) //循环读取{key = keyscan(); //调用函数}}```以上代码实现了一个简单的矩阵键盘扫描程序，可以通过调用`keyscan()`函数来获取用户所按下的具体按键值。
单片机 矩阵键盘实验 实验报告
单片机矩阵键盘实验实验报告一、实验目的本次实验的目的是掌握原理和方法，利用单片机识别矩阵键盘并编程实现键码转换功能，控制LED点亮显示。
二、实验原理矩阵键盘是一种由多路单向控制器输入行选择信号与列选择信号连接而形成的一一对应矩阵排列结构。
它广泛应用于电子游戏机、办公自动化设备、医疗仪器、家电控制及书籍检索机器等方面。
本次实验采用的矩阵键盘是一个4 x 4矩阵，用4段数码管显示按键编码，每个按键都可以输入一个代码，矩阵键盘连接单片机，实现一个软件算法来识别键码转化。
从而将键盘中的按键的按下信号转换成程序能够识别的代码，置于相应的输出结果中，控制LED点亮，从而可以实现矩阵键盘按键的转换功能。
三、实验方法1.硬件搭建：矩阵键盘（4行4列）与单片机（Atmel AT89C51）相连，选择引脚连接，并将数码管和LED与单片机相连以实现显示和点亮的功能。
2.程序设计：先建立控制体系，利用中断服务子程序识别和码值转换，利用中断服务子程序实现从按键的按下信号转换为程序能够识别的代码，然后将该代码段编写到单片机程序中，每次按下矩阵键盘按键后单片机给出相应的按键编码输出，用数码管显示，控制LED点亮。
四、实验结果经过实验，成功实现了矩阵键盘与单片机之间的连接，编写了中断服务子程序，完成了按键编码输出与LED点亮的功能。
实验完成后，数码管显示各种按键的编码，同时LED会点亮。
本次实验介绍了矩阵键盘的原理，论述了键码转换的程序设计步骤，并实验完成矩阵键盘与单片机的连接，实现用LED点亮以及数码管显示按键的编码。
通过本次实验，受益匪浅，使我对使用单片机编写算法与程序有了更深入的认识，同时丰富了课堂学习的内容，也使我更加热爱自己所学的专业。
矩阵键盘的工作原理

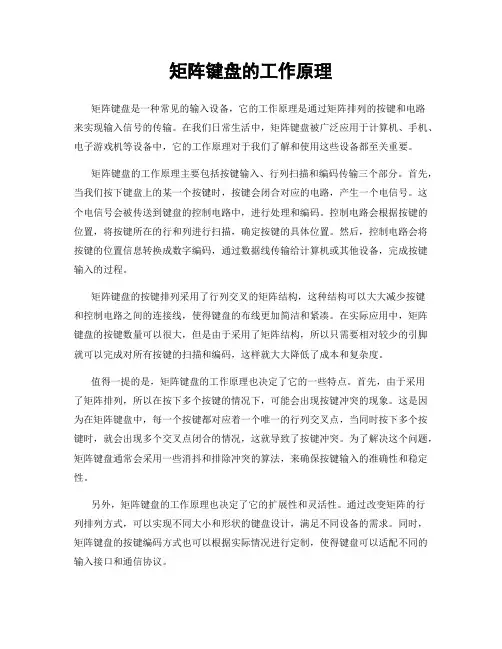

矩阵键盘的工作原理矩阵键盘是一种常见的输入设备，它的工作原理是通过矩阵排列的按键和电路来实现输入信号的传输。
在我们日常生活中，矩阵键盘被广泛应用于计算机、手机、电子游戏机等设备中，它的工作原理对于我们了解和使用这些设备都至关重要。
矩阵键盘的工作原理主要包括按键输入、行列扫描和编码传输三个部分。
首先，当我们按下键盘上的某一个按键时，按键会闭合对应的电路，产生一个电信号。
这个电信号会被传送到键盘的控制电路中，进行处理和编码。
控制电路会根据按键的位置，将按键所在的行和列进行扫描，确定按键的具体位置。
然后，控制电路会将按键的位置信息转换成数字编码，通过数据线传输给计算机或其他设备，完成按键输入的过程。
矩阵键盘的按键排列采用了行列交叉的矩阵结构，这种结构可以大大减少按键和控制电路之间的连接线，使得键盘的布线更加简洁和紧凑。
在实际应用中，矩阵键盘的按键数量可以很大，但是由于采用了矩阵结构，所以只需要相对较少的引脚就可以完成对所有按键的扫描和编码，这样就大大降低了成本和复杂度。
值得一提的是，矩阵键盘的工作原理也决定了它的一些特点。
首先，由于采用了矩阵排列，所以在按下多个按键的情况下，可能会出现按键冲突的现象。
这是因为在矩阵键盘中，每一个按键都对应着一个唯一的行列交叉点，当同时按下多个按键时，就会出现多个交叉点闭合的情况，这就导致了按键冲突。
为了解决这个问题，矩阵键盘通常会采用一些消抖和排除冲突的算法，来确保按键输入的准确性和稳定性。
另外，矩阵键盘的工作原理也决定了它的扩展性和灵活性。
通过改变矩阵的行列排列方式，可以实现不同大小和形状的键盘设计，满足不同设备的需求。
同时，矩阵键盘的按键编码方式也可以根据实际情况进行定制，使得键盘可以适配不同的输入接口和通信协议。
总的来说，矩阵键盘的工作原理是通过矩阵排列的按键和电路来实现输入信号的传输。
它的工作原理决定了键盘的特点和应用范围，同时也为我们使用这些设备提供了便利和效率。
stm32矩阵键盘原理
STM32矩阵键盘原理详解引言矩阵键盘是一种常见的输入设备，广泛应用于电子产品中。
在STM32微控制器中，利用GPIO引脚实现矩阵键盘控制相对简单，本文将详细介绍STM32矩阵键盘的基本原理。
基本原理矩阵键盘由多个按键组成，通常采用行列式排列。
每个按键都由一个触点和一个按键外壳组成，触点一般为弹簧式结构，按下按键时触点接通，释放按键时触点断开。
矩阵键盘的连接方式矩阵键盘的每个按键都被分配一个行号和列号，通过行线和列线来连接按键和控制芯片。
STM32通过GPIO来控制行线和列线的电平，实现按键的扫描和检测。
在STM32中，行线和列线可以连接到不同的GPIO引脚上。
行线连接到输出引脚，列线连接到输入引脚。
这样，通过对行线的输出和对列线的输入，可以实现对矩阵键盘的扫描和检测。
矩阵键盘的扫描原理矩阵键盘的扫描原理可以简单描述为以下几个步骤：1.将所有行线设置为高电平，所有列线设置为输入模式。
2.逐个将行线设置为低电平，并同时检测列线引脚的电平状态。
3.如果某一列的输入引脚检测到低电平，表示该列对应的按键被按下。
4.通过行线和列线的对应关系，确定被按下的按键的行号和列号。
矩阵键盘的按键映射通过扫描后，可以得到被按下的按键的行号和列号，STM32可以根据行列号的映射关系将按键信息转化为相应的按键值。
通常，矩阵键盘的按键映射是通过二维数组来实现的。
数组的行号对应行线，列号对应列线。
数组中的元素对应按键的键值。
例如，要实现一个4x4的矩阵键盘，可以通过以下数组表示按键的映射关系：uint8_t keyMap[4][4] = {{ '1', '2', '3', 'A' },{ '4', '5', '6', 'B' },{ '7', '8', '9', 'C' },{ '*', '0', '#', 'D' }};通过行列号可以确定数组中的元素，从而得到按键的键值。
矩阵键盘原理

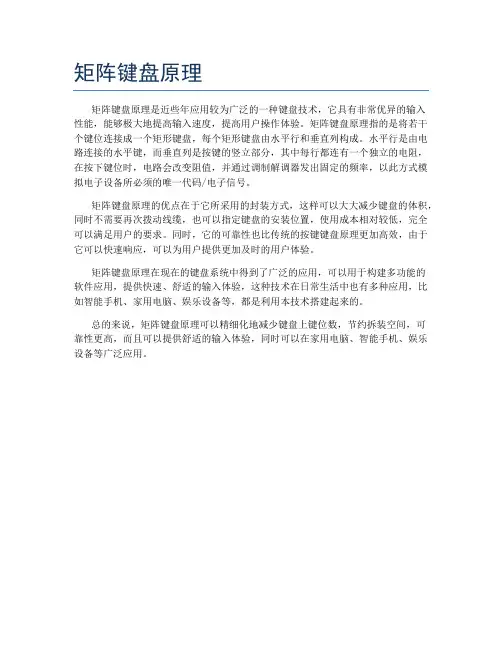

矩阵键盘原理
矩阵键盘原理是近些年应用较为广泛的一种键盘技术，它具有非常优异的输入
性能，能够极大地提高输入速度，提高用户操作体验。
矩阵键盘原理指的是将若干个键位连接成一个矩形键盘，每个矩形键盘由水平行和垂直列构成。
水平行是由电路连接的水平键，而垂直列是按键的竖立部分，其中每行都连有一个独立的电阻，在按下键位时，电路会改变阻值，并通过调制解调器发出固定的频率，以此方式模拟电子设备所必须的唯一代码/电子信号。
矩阵键盘原理的优点在于它所采用的封装方式，这样可以大大减少键盘的体积，同时不需要再次拨动线缆，也可以指定键盘的安装位置，使用成本相对较低，完全可以满足用户的要求。
同时，它的可靠性也比传统的按键键盘原理更加高效，由于它可以快速响应，可以为用户提供更加及时的用户体验。
矩阵键盘原理在现在的键盘系统中得到了广泛的应用，可以用于构建多功能的
软件应用，提供快速、舒适的输入体验，这种技术在日常生活中也有多种应用，比如智能手机、家用电脑、娱乐设备等，都是利用本技术搭建起来的。
总的来说，矩阵键盘原理可以精细化地减少键盘上键位数，节约拆装空间，可
靠性更高，而且可以提供舒适的输入体验，同时可以在家用电脑、智能手机、娱乐设备等广泛应用。
矩阵键盘的应用原理
矩阵键盘的应用原理什么是矩阵键盘矩阵键盘是一种常见的输入设备，它由多行多列的按键组成，可以通过按下不同的按键来输入不同的字符和命令。
矩阵键盘通常被用于计算机、电子设备和智能家居等领域。
矩阵键盘的工作原理矩阵键盘的工作原理非常简单，它通过将按键排列成行和列的形式，并使用矩阵的方式进行扫描和识别。
下面是矩阵键盘的工作原理的步骤：1.按键排列：矩阵键盘的按键被排列成多行多列的矩阵。
每个按键都与一个特定的行和列相连。
2.按键扫描：当用户按下某个按键时，这个按键所在的行和列都会被激活。
矩阵键盘会依次扫描每一行并检测是否有按键被按下。
3.按键识别：当矩阵键盘检测到某一行被激活时，它会继续扫描该行的每一列。
如果某一列也被激活，矩阵键盘就可以确定用户按下了特定的按键。
4.字符输入：根据按键识别的结果，矩阵键盘可以将相应的字符或命令发送给计算机或其他设备进行处理。
矩阵键盘的优势矩阵键盘相比其他类型的键盘有以下优势：•节省空间：由于按键被排列成矩阵的形式，矩阵键盘相对于其他键盘类型来说更加紧凑，占用空间更少。
•便于集成：矩阵键盘可以很容易地与其他电子设备集成在一起，其扁平化的设计也使得它更容易嵌入到各种设备中。
•多功能性：通过合理的布局和设计，矩阵键盘可以实现多种功能，例如数字输入、控制命令和快捷键等。
•灵活性：矩阵键盘的按键布局可以灵活调整，适应不同的应用场景和用户需求。
矩阵键盘的应用领域矩阵键盘在各种领域都有广泛的应用，其中包括：1.计算机：矩阵键盘是计算机最常见的输入设备之一，用于输入字符、命令和快捷键等。
2.电子设备：矩阵键盘也被广泛用于电子设备，如手机、平板电脑、数字相机等，用于输入字符、控制命令和菜单导航等。
3.智能家居：矩阵键盘可以作为智能家居控制面板的一部分，用于控制灯光、温度、音响等设备。
4.工业自动化：在工业自动化领域，矩阵键盘通常被用于控制面板和操作界面，用于操作和控制各种设备和机械。
5.安防系统：矩阵键盘还可用于安防系统中的控制面板，例如安全门、门禁系统和监控设备等。
《矩阵键盘》课件
游戏机按键通常配备震动反馈 功能，提供触觉反馈，增强游 戏体验的真实感。
工业控制设备
工业控制设备如自动 化仪表、数控机床等 也采用矩阵键盘布局 。
工业控制设备的矩阵 键盘通常防水、防尘 ，适应恶劣的工业环 境。
矩阵键盘的设计使得 工业控制设备能够实 现快速、准确的输入 控制指令。
06
矩阵键盘的未来展望
。
扫描程序
按照一定的规则逐行逐列扫描键盘 ，检测按键状态变化。
识别程序
根据按键电路的状态变化，判断具 体哪个按键被按下，并执行相应的 操作。
接口通信方式
并行通信
通过数据线将按键信号直接传输 到微控制器，数据传输速度快，
但需要较多的数据线。
串行通信
通过串行数据线将按键信号传输 到微控制器，数据传输速度较慢
键。
矩阵键盘的设计使得电子琴能够 模拟传统钢琴的触感，提供逼真
的演奏体验。
电子琴的矩阵键盘通常配备力度 感应功能，根据按下琴键的力度
来调整音符的音量和音质。
游戏机按键
游戏机按键通常采用矩阵键盘 布局，以适应游戏过程中快速 输入指令的需求。
矩阵键盘的设计使得游戏机按 键能够实现多键同时按下，提 高游戏操作的准确性和速度。
THANKS
感谢观看
03
矩阵键盘的电路设计
硬件电路设计
电源电路
为矩阵键盘提供稳定的电 源，确保按键的正常工作 。
按键电路
每个按键对应一个或多个 行列交叉点，通过检测行 和列的状态变化来确定按 键的按下状态。
输出电路
将按键信号输出到微控制 器或其他处理设备进行处 理。
软件编程设计
初始化程序
对矩阵键盘进行初始化设置，包 括设置扫描频率、去抖动时间等
(完整word版)4×4矩阵键盘原理及其在单片机中的简单应用(基Proteus仿真)
4×4矩阵键盘原理及其在单片机中的简单应用基于Proteus仿真1、4×4矩阵键盘的工作原理如下图所示，4×4矩阵键盘由4条行线和4条列线组成,行线接P3。
0－P3。
3,列线接P3.4－P3。
7，按键位于每条行线和列线的交叉点上.按键的识别可采用行扫描法和线反转法，这里采用简单的线反转法，只需三步。
第一步,执行程序使X0~X3均为低电平,此时读取各列线Y0～Y3的状态即可知道是否有键按下。
当无键按下时，各行线与各列线相互断开，各列线仍保持为高电平;当有键按下时，则相应的行线与列线通过该按键相连，该列线就变为低电平,此时读取Y0Y1Y2Y3的状态，得到列码.第二步,执行程序使Y0~Y3均为低电平，当有键按下时，X0～X3中有一条行线为低电平,其余行线为高电平，读取X0X1X2X3的状态,得到行码。
第三步，将第一步得到的列码和第二步得到的行码拼合成被按键的位置码，即Y0Y1Y2Y3X0X1X2X3（因为行线和列线各有一条为低电平，其余为高电平，所以位置码低四位和高四位分别只有一位低电平，其余为高电平）。
也就是说,当某个键按下时，该键两端所对应的行线和列线为低电平,其余行线和列线为高电平。
比如，当0键按下时，行线X0和列线Y0为低电平，其余行列线为高电平，于是可以得到0键的位置码Y0Y1Y2Y3X0X1X2X3为0111 0111,即0X77。
当5键按下时，行线X1和列线Y1为低电平，其余行列线为高电平，于是可得到5键的位置码Y0Y1Y2Y3X0X1X2X3为1011 1011，即0XBB.全部矩阵键盘的位置码如下:2、4×4矩阵键盘在单片机的简单应用举例(一）如下图所示，运行程序时，按下任一按键，数码管会显示它在矩阵键盘上的序号0~F，并且蜂鸣器发出声音,模拟按键的声音。
此处采用线反转法识别按键。
C程序如下：#include〈reg51。
h〉＃define uchar unsigned char＃define uint unsigned intsbit buzzer=P1^0；uchar code dis［］= //0～9，A~F的共阳显示代码｛0xc0,0xf9,0xa4,0xb0，0x99，0x92,0x82，0xf8，0x80,0x90，0X88,0X83，0XC6，0XA1,0X86,0X8E}；uchar code tab[]= //矩阵键盘按键位置码{0x77，0xb7,0xd7，0xe7，0x7b,0xbb,0xdb,0xeb,0x7d，0xbd,0xdd,0xed，0x7e,0xbe,0xde，0xee｝；void delay（uint x）//延时函数{uchar i；while（x-—）for（i=0;i<120;i++）；}uchar scan() //矩阵键盘扫描函数，得到按键号，采用线反转法｛uchar a,b，c，i;P3=0XF0；//P3口输出11110000a=P3; //读取列码delay（10)；//防抖延时10msP3=0X0F；//P3口输出00001111b=P3；//读取行码c=a+b；//得到位置码for（i=0;i<16；i++）if(c==tab［i］)return i；//查表得到按键序号并返回return —1; //无按键，则返回—1}void beep（) //蜂鸣器发出声音，模拟按键的声音{ uchar i;for(i=0;i<100；i++）{buzzer=~buzzer;delay(1）；｝buzzer=0；}void main（){uchar key;buzzer=0; //关闭蜂鸣器while(1){key=scan（）; //得到按键号if(key！=—1）//有按键则显示,并且蜂鸣器发出声音｛P0=dis[key］;beep（）;delay（100)；｝}}Proteus仿真运行结果如下：3、4×4矩阵键盘在单片机的简单应用举例（二）如下图所示，运行程序时，按下的按键键值越大，点亮的LED灯越多，例如，按下1号键时，点亮一只LED 灯，按下2号键时，点亮两只LED灯，按下16号键时，点亮全部LED灯。
矩阵键盘原理程序和电路
单片机 4*4 矩阵键盘应用(2011-03-10 20:18:38)转载▼在单片机按键使用过程中，当键盘中按键数量较多时为了减少端口的占用通常将按键排列成矩阵形式如下图所示，在矩阵式键盘中每条水平线和垂直线在交叉处不直接连通而是通过一个按键加以连接，到底这样做是出意何种目的呢？大家看下面电路图，单片机的整一个8位端口可以构成 4*4=16 个矩阵式按键，相比独立式按键接法多出了一倍，而且线数越多区别就越明显，假如再多加一条线就可以构成 20个按键的键盘，但是独立式按键接法只能多出1个按键。
由此可见，在需要的按键数量比较多时，采用矩阵法来连接键盘是非常合理的，矩阵式结构的键盘显然比独立式键盘复杂一些，单片机对其进行识别也要复杂一些。
确定矩阵式键盘上任何一个键被按下通常采用行扫描法。
行扫描法又称为逐行查询法它是一种最常用的多按键识别方法。
因此，我们就以行扫描法为例介绍矩阵式键盘的工作原理。
图5-4（4*4矩阵式按键的接法）首先，不断循环地给低四位独立的低电平，然后判断键盘中有无键按下。
将低位中其中一列线（P1.0～P1.3中其中一列）置低电平然后检测行线的状态（高4位，即P1.4～P1.7,由于线与关系，只要与低电平列线接通，即跳变成低电平），只要有一行的电平为低就延时一段时间以消除抖动，然后再次判断，假如依然为低电平，则表示键盘中真的有键被按下而且闭合的键位于低电平的4个按键之中任其一,若所有行线均为高电平则表示键盘中无键按下。
再其次，判断闭合键所在的具体位置。
在确认有键按下后 ,即可进入确定具体闭合键的过程。
其方法是: 依次将列线置为低电平，即在置某一根列线为低电平时,其它列线为高电平。
同时再逐行检测各行线的电平状态；若某行为低，则该行线与置为低电平的列线交叉处的按键就是闭合的按键。
下面图5-5是4*4矩阵式按键接法的软件算法操作流程。
下面程序按照上述算法流程去编写的，其电路如图5-6，只是在图5-5的基础上多加了P0端口的8只LED灯。
矩阵键盘的工作原理及应用
矩阵键盘的工作原理及应用1. 简介矩阵键盘是一种常见的输入设备，广泛应用于电子产品、计算机等领域。
它的工作原理是利用矩阵排列的按键，通过行列的交叉点来进行按键扫描和识别。
本文将介绍矩阵键盘的工作原理，并探讨其在不同领域的应用。
2. 工作原理矩阵键盘由多行多列的按键组成，每个按键都与一个行线和一个列线相连。
当按下某个按键时，行线和列线之间会形成一个闭合的电路。
通过扫描行线和列线的电平状态，就可以确定用户按下的具体按键。
3. 矩阵键盘的扫描方法矩阵键盘的扫描过程分为两个步骤：行扫描和列扫描。
3.1 行扫描行扫描是通过将每一行的行线设置为低电平，其他行线设置为高电平，然后检测列线的状态来判断是否有按键按下。
如果某一行的行线低电平与某一列的列线低电平相交，就说明该按键按下。
3.2 列扫描列扫描是通过将每一列的列线设置为低电平，其他列线设置为高电平，然后检测行线的状态来判断是否有按键按下。
如果某一列的列线低电平与某一行的行线低电平相交，就说明该按键按下。
4. 应用场景4.1 电子产品矩阵键盘广泛应用于各种电子产品，如手机、平板电脑、数码相机等。
它们通常用作输入设备，方便用户进行文字输入、功能选择等操作。
矩阵键盘的紧凑设计和按键间距的合理安排使得用户可以快速而准确地完成操作。
4.2 计算机在计算机上，矩阵键盘也被广泛应用于输入设备，比如台式机的键盘和笔记本电脑的内置键盘。
通过连接到计算机主机或者通过无线传输，矩阵键盘可以实现与计算机的交互，使用户可以方便地输入文字、操作软件等。
4.3 安防系统矩阵键盘在安防系统中也有重要的应用。
比如，一些门禁系统和报警系统需要用户输入密码或者进行特定操作来进行识别和控制。
矩阵键盘可以提供安全、方便的用户输入接口，确保系统的可信度和可靠性。
4.4 工业控制在工业控制领域，矩阵键盘通常被用作控制面板的一部分。
例如，机械设备控制面板上的按键，用来进行参数设置、启动停止等操作。
矩阵键盘的稳定性和可靠性非常重要，可以确保设备的正常运行和操作的准确性。
矩阵键盘扫描原理
矩阵键盘扫描原理矩阵键盘是一种常见的输入设备，广泛应用于各种电子产品中，如计算机、手机、电视遥控器等。
它的原理是通过矩阵扫描技术来实现按键的检测和识别。
下面我们将详细介绍矩阵键盘的扫描原理。
首先，我们来了解一下矩阵键盘的结构。
矩阵键盘由若干行和若干列按键组成，每个按键都与一个行线和一个列线相连接。
当按下某个按键时，对应的行线和列线会发生连接，从而形成一个按键闭合的电路。
在正常情况下，行线和列线是断开的，不会导通。
为了检测按键的状态，需要通过矩阵扫描的方式来逐个检测每个按键。
扫描的原理是通过逐行逐列地扫描按键，从而确定哪些按键被按下。
具体来说，扫描的过程是这样的，首先，将所有的列线拉低，然后逐行地扫描每一行，检测每一行上的按键是否被按下。
如果某一行上有按键被按下，那么对应的列线和行线就会连接，从而形成一个闭合的电路。
通过这种方式，可以逐个检测每一个按键的状态。
在实际应用中，为了提高扫描的效率，通常会采用按键去抖技术和扫描周期的优化。
按键去抖技术是为了解决按键在按下和松开的过程中会产生抖动现象的问题，通过软件或硬件的方式来滤除抖动信号，从而确保按键状态的稳定性。
扫描周期的优化则是为了减少扫描的时间，提高系统的响应速度。
总的来说，矩阵键盘的扫描原理是通过逐行逐列地扫描按键，从而确定按键的状态。
通过合理的设计和优化，可以实现稳定、高效的按键检测和识别，从而为用户提供良好的输入体验。
总结一下，矩阵键盘扫描原理是通过逐行逐列地扫描按键，从而确定按键的状态。
通过合理的设计和优化，可以实现稳定、高效的按键检测和识别，为用户提供良好的输入体验。
希望本文能够帮助大家更好地理解矩阵键盘的工作原理。
史上最详细矩阵键盘原理
case(0Xd0): KeyValue=KeyValue+8;break;
case(0Xe0): KeyValue=KeyValue+12;break;
}
while((a<50)&&(GPIO_KEY!=0xf0)) //检测按键松手检测
{
delay(1000);
a++;
//a 的作用是用于去抖动，重复检测 50 次//
}
}
}
}
void main()
{
LSA=0; //给一个数码管提供位选//
LSB=0; //给一个数码管提供位选//
LSC=0; //给一个数码管提供位选//
while(1)
//无限循环//
{
KeyDown();
//调用按键判断函数//
GPIO_DIG=smgduan[KeyValue]; //将按键数值赋给 P0 口，控制锁存器//
当接收到的数据低四位不全为高电平时说明有按键按下然后通过接收的数据值判断是哪一列有按键按下然后再反过来高四位输出高电平低四位输出低电平然后根据接收到的高四位的值判断是那一行有按键按下这样就能够确定是哪一个按键按下了
史上最详细单片机矩阵键盘原理 广东阳西福达名苑梁智钧 20180131 一、矩阵按键扫描原理 方法一： 逐行扫描：我们可以通过高四位轮流输出低电平来对矩阵键盘进行逐行扫描，当低四位接收到的数据不全为 1 的 时候，说明有按键按下，然后通过接收到的数据是哪一位为 0 来判断是哪一个按键被按下。 方法二： 行列扫描：我们可以通过高四位全部输出低电平，低四位输出高电平。当接收到的数据，低四位不全为高电平时， 说明有按键按下，然后通过接收的数据值，判断是哪一列有按键按下，然后再反过来，高四位输出高电平，低四位输 出低电平，然后根据接收到的高四位的值判断是那一行有按键按下，这样就能够确定是哪一个按键按下了。 二、原理图：
矩阵键盘原理
矩阵键盘原理
矩阵键盘是一种常见的电子设备输入方式，它采用了特殊的矩阵排列方式来实现按键的检测和输入功能。
矩阵键盘由一组按键（通常是按钮或开关）和一个矩阵电路组成。
按键按下时，通过矩阵电路将相应的信号发送到微控制器或其它输入设备，从而完成按键输入的操作。
矩阵键盘使用了行、列的交叉排列方式，将多个按键组织成一个矩阵状的结构。
每一行和每一列都连接到矩阵电路中的引脚。
当按键按下时，通过按下的行和列所在的引脚的连接，电流可以流过相应的按键，使得微控制器能够检测到按键按下的信号。
矩阵键盘的原理是利用了按键形成的矩阵结构的特点，通过行和列的扫描方式，实现简明高效的按键检测。
常用的实现方式是使用多路开关电路来连接按键和引脚，使得每个按键的状态可以被准确地检测到。
在矩阵键盘的工作过程中，微控制器通过逐行或逐列扫描的方式检测按键的状态。
当检测到按键按下时，微控制器会在相应的引脚上读取到低电平信号，从而确定按键被按下的位置。
矩阵键盘常用于计算机、电子设备以及各种控制系统中，它在输入效率和使用成本方面都有一定的优势。
通过合理设计矩阵的大小和按键的布局，可以满足不同应用场景的需求。
总体来说，矩阵键盘是一种可靠、经济且比较常见的输入方式。
4x4矩阵键盘扫描原理
4x4矩阵键盘扫描原理
4x4矩阵键盘扫描原理是一种常用的键盘扫描方法，也称为矩阵键盘扫描。
它可以将多个按键连接在一起并使用较少的引脚来检测按键的状态。
4x4矩阵键盘由4行和4列组成，共有16个按键。
通常使用单片机或电路来进行扫描，以下是简要的原理：
1. 行扫描：首先，将行引脚设置为输出，同时将列引脚设置为输入，并将其上拉或下拉。
所有行引脚中只有一个为低电平，其余为高电平。
然后逐行检测按键状态。
2. 列检测：对于每一行，将对应的行引脚置为低电平后，检测列引脚的电平状态。
如果有按键按下，则相应的列引脚会变为低电平。
通过读取列引脚的状态，可以确定按键的位置。
3. 组合键：由于只能一次检测一行，因此当同时按下多个按键时，可能会导致误检。
为了解决这个问题，可以在检测到按键按下时，延迟一段时间，并再次检测按键的状态。
如果在第二次检测时仍然检测到按键按下，则确认按键有效。
4. 反向扫描：为了检测按键的释放状态，可以将行引脚设置为输入，列引脚设置为输出，并将其置为低电平。
然后逐列检测行引脚的电平状态，如果有按键释放，则相应的行引脚会变为高电平。
通过不断地循环扫描所有的行和列，可以实时检测按键的状态，并根据需要进行相应的处理。
矩阵键盘工作原理
矩阵键盘工作原理1.按键扫描：矩阵键盘是由多个按键组成的，这些按键被排列成一个矩阵的形式。
在进行按键扫描时，会依次逐行或逐列地检测按键的状态，看是否有按键被按下。
通常，每行和每列都会有一个针脚来连接按键。
当按下一个按键时，该按键所在的行和列之间就会出现电性连通，形成一个按键矩阵电路。
2.按键编码：在按键扫描中，通过检测按键的行列连通状态可以确定哪个具体的按键被按下。
然而，矩阵键盘的针脚数量有限，无法通过直接连接给每一个按键独立编码的方式来实现，因此需要对按键信号进行编码。
一种常用的编码方式是使用行列编码器。
行列编码器通过感知具体的按键被按下的行和列连通状态来判断该按键的位置，并将该按键位置信息转化为一个对应的码值。
这个码值可以被传递给设备控制器或处理器，进而被进一步处理。
行列编码器通常通过矩阵按键的行列针脚输入来判断按键连通状态，然后将结果输出给设备控制器或处理器。
在实际应用中，矩阵键盘一般采用扫描式工作方式，即按键的行和列依次进行扫描。
具体工作步骤如下：1.首先，设备控制器或处理器会向矩阵键盘的行线输出一个低电平信号，同时将列线设置为输入状态。
2.然后，设备控制器或处理器会逐列检测按键的状态。
当有按键被按下时，该行和列之间会有电性连通，此时检测到的列的状态会改变。
设备控制器或处理器会将该连通的行列位置信息传递给行列编码器进行编码。
3.接下来，设备控制器或处理器会依次递增行的编号，重复上述步骤进行按键扫描，并实时更新按键状态信息，直到按键扫描完成。
总结起来，矩阵键盘的工作原理即通过扫描按键的行和列连通状态来检测按键是否被按下，然后通过行列编码器将按键位置信息编码为一个码值，最后将该码值传递给设备控制器或处理器进行处理。
通过这样的工作原理，矩阵键盘可以实现多个按键的同时检测和编码，为用户提供方便、高效的输入方式。
矩阵键盘键值的计算方法
矩阵键盘键值的计算方法矩阵键盘是一种常见的输入设备，广泛应用于计算机、手机、电子器件等。
它通过将按下的键映射为一个特定的键值，实现对应用程序的输入控制。
本文将介绍矩阵键盘键值的计算方法，帮助读者了解矩阵键盘的工作原理和键值计算的方法。
一、矩阵键盘的基本原理矩阵键盘由多个行和列的按键构成，这些按键被排列成一个矩阵，行与列之间形成交叉点。
按下某个按键时，会使得对应行和列之间形成闭合电路。
矩阵键盘通过扫描行和列，检测到闭合电路，从而确定所按下的按键。
二、矩阵键盘键值计算的方法1. 扫描行和列矩阵键盘首先需要扫描行和列，以检测闭合电路。
这个过程可以通过控制行和列的输入输出来实现。
首先将所有行设置为高电平输出状态，然后逐行将其设置为低电平状态，同时检测列的输入状态。
如果某一列为低电平，则说明该行和列之间的按键闭合，即键盘检测到按键按下的动作。
2. 确定键值在检测到按键闭合后，需要进一步确定对应的键值。
这个过程需要根据键盘的布局和键盘的编码规则来实现。
一般情况下，我们可以以行列号的方式对键盘按键进行编码。
假设有N 行M 列的键盘，按下的按键位于第i 行第j 列，则键值可表示为(i-1)*M + j。
通过这种方式，我们可以根据按下的行和列号计算出对应按键的键值。
假设有一个4 行4 列的矩阵键盘，按下的按键位于第3 行第2 列。
按照上述计算方法，我们可以得到键值为(3-1)*4 + 2 = 10。
因此，按下的按键对应的键值为10。
3. 键值的应用计算出按键的键值后，我们可以将其应用于对应的应用程序中。
键值可以作为输入信号传递给应用程序，根据键值的不同，应用程序可以执行相应的操作。
例如，将键值与预先定义的按键映射表进行匹配，可以实现不同按键对应的功能，如快捷键、功能键等。
矩阵键盘键值的计算方法涉及到扫描行和列，确定键值等关键步骤。
通过扫描行和列，可以检测到按键的闭合电路；通过确定键值，可以识别所按下的按键。
这种计算方法可以广泛应用于矩阵键盘的设计和开发中，帮助我们理解矩阵键盘的工作原理和键值计算的方法，并将其应用到实际的应用程序中。
线反转法识别矩阵键盘的原理
线反转法识别矩阵键盘的原理线反转法识别矩阵键盘的原理一、引言随着科技的不断发展，矩阵键盘已经成为了人们日常生活中不可或缺的一部分。
在现代社会中，矩阵键盘被广泛应用于各种设备中，如电脑、手机、ATM机等。
然而，在使用矩阵键盘时，我们往往需要对其进行输入操作。
如何对矩阵键盘进行输入操作以及如何识别用户的输入操作就成为了一个重要的问题。
二、矩阵键盘的基本结构矩阵键盘是由多个按键组成的，每个按键都有一个唯一的编号。
这些按键通常被排列成一个矩形网格，并被连接到一个控制器上。
控制器通过扫描每个按键来检测用户输入。
三、线反转法识别矩阵键盘原理1. 线反转法简介线反转法是一种常用于检测电路中是否有故障的方法。
它利用了电路中两条线之间相互影响的特性。
2. 线反转法在识别矩阵键盘中的应用在使用线反转法识别矩阵键盘时，我们需要将每个按键与一个独立的输入线连接起来。
这些输入线被分成两组：行线和列线。
行线连接到矩阵键盘的行端口，列线连接到矩阵键盘的列端口。
当用户按下某个按键时，该按键所在的行和列之间会形成一条电路。
此时，电路中的电流会通过该按键并流回控制器。
控制器会检测到这条电路并确定用户按下了哪个按键。
3. 矩阵键盘的扫描过程在使用线反转法识别矩阵键盘时，控制器会通过扫描每个按键来检测用户输入。
具体流程如下：（1）将所有列设置为输出模式，并将它们置为高电平；（2）将所有行设置为输入模式，并启动一个循环；（3）在循环中，逐一扫描每一行；（4）当扫描到某一行时，将该行置为低电平，并读取每一列的状态；（5）如果有某一列被检测到有低电平，则说明该列与当前扫描的行之间形成了一条电路，即有某个按键被按下了；（6）记录下被按下的按键的编号，并将该行恢复为高电平状态；（7）继续扫描下一行，直到所有行都被扫描完毕。
四、总结线反转法识别矩阵键盘的原理是基于电路中两条线之间相互影响的特性。
在使用线反转法识别矩阵键盘时，我们需要将每个按键与一个独立的输入线连接起来，并将这些输入线分成两组：行线和列线。
