最新版保温节点图集
外保温通用节点

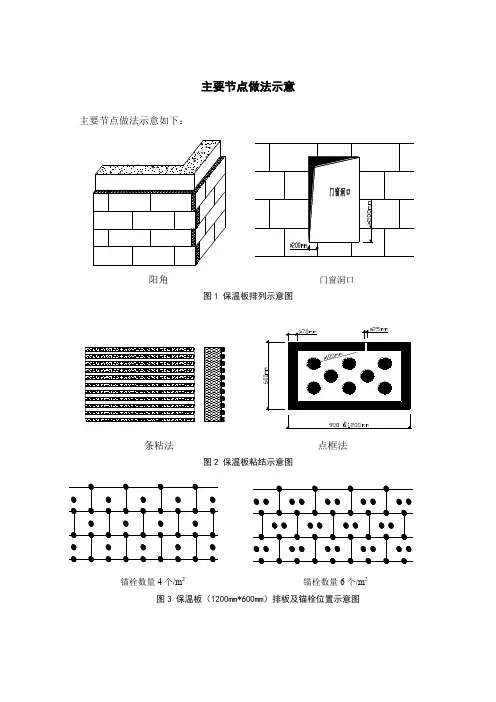

主要节点做法示意
主要节点做法示意如下：
阳角门窗洞口
图1 保温板排列示意图
条粘法点框法
图2 保温板粘结示意图
锚栓数量4个/m2锚栓数量6个/m2
图3 保温板（1200mm*600mm）排板及锚栓位置示意图
（a）两边均搭接做法（b）加设角网做法（c）加设护角做法
图4 阳角处玻纤网做法示意图
图5 阴角处玻纤网做法示意图
图6 锚栓位置示意图
图7 勒脚做法示意图（一）
图8 勒脚做法示意图（二）图9 伸缩缝做法示意图
图10 窗口(上)做法示意图
图11 窗口(下)做法(设计需要时可安装金属窗台板)示意图
（a）屋面倒置做法（b）屋面正置做法
图12 女儿墙做法示意图
图13 空调台板处做法示意图图14 落水管处做法示意图
图15 穿墙管处做法示意图
图16 穿墙管（高温）处做法示意图
图17 沉降缝（转角缝）做法示意图图18 沉降缝（平缝）做法示意图
图19 防火隔离带做法示意图(一)
图20 防火隔离带做法示意图(二)
图21 水平隔离带的立面位置示意图。

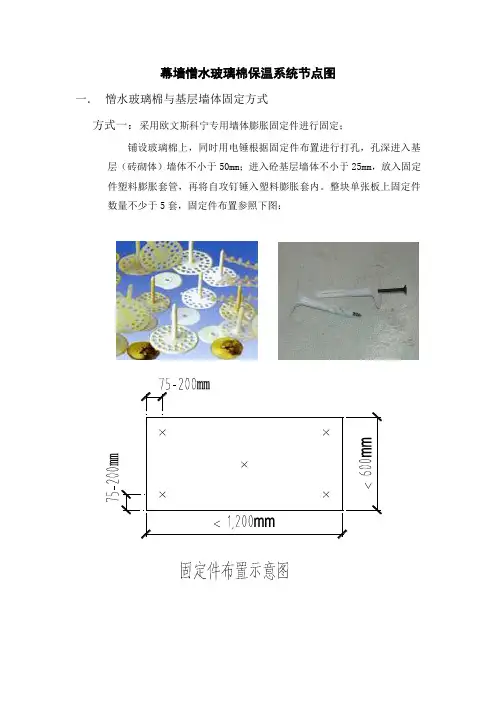

幕墙憎水玻璃棉保温系统节点图
幕墙憎水玻璃棉保温系统节点图
一．憎水玻璃棉与基层墙体固定方式
方式一：采用欧文斯科宁专用墙体膨胀固定件进行固定；
铺设玻璃棉上，同时用电锤根据固定件布置进行打孔，孔深进入基层（砖砌体）墙体不小于50mm；进入砼基层墙体不小于25mm，放入固定件塑料膨胀套管，再将自攻钉锤入塑料膨胀套内。
整块单张板上固定件数量不少于5套，固定件布置参照下图：
87
方式二：采用保温钉进行粘接固定；
考虑到填充墙部分为粉煤灰多孔砖结构，壁薄易碎，墙体穿孔后易形成渗水隐患；或者设有衬板的幕墙，故采用化学粘接固定棉板。
穿刺钉长度100-150mm，形式图片如下。
保温钉安装时，在基层和保温钉钉帽上分别涂抹结构胶（或AB胶），待其稍干时固定到基层墙体上。
粘钉完成约2h后，稍稍用力拉固定件，固定件不松动、不脱落，方可进行玻璃棉安装。
保温钉达到强度后，把玻璃棉毡穿过固定件，在保温钉表面用卡片卡住玻璃棉板或直接把固定件前端弯曲，以完全固定住玻璃棉毡。
固定件布置参照下图：
北京中海世界公园施工图片二．构造示意图
三．大面墙及阳角排版图
注：玻璃棉安装排版时参照下图，幕墙龙骨造成分隔处根据实际情况调整。
大面墙CW憎水玻璃棉板排板示意图
CW憎水玻璃棉板排板示意图三．门窗洞口处节点图
四．阴、阳角节点图
五．勒角部位节点图
六．其他节点参见图集。

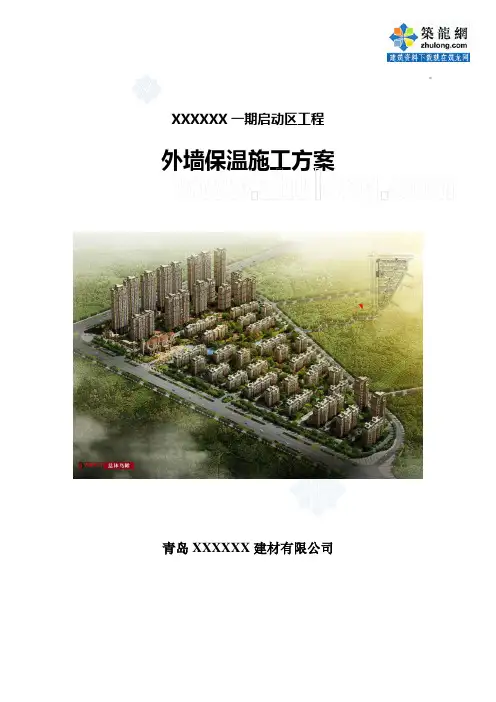

住宅楼外墙保温施工方案(节点图)
XXXXXX一期启动区工程外墙保温施工方案青岛XXXXXX建材有限公司1 施工工艺1.1 建筑做法刷弹性底涂，刮柔性腻子3-5厚抗裂砂浆符合耐碱玻纤网格布横向梯形槽60厚阻燃性挤塑板（C2栋70厚）保温层，塑料锚栓双向中距500锚固（加气砼砌块墙体采用尼龙锚栓）10厚粘结型胶粉聚苯颗粒找平层15厚粘结型胶粉聚苯颗粒刷界面砂浆一道基层墙体＞30贴砌聚苯板复合保温涂料外墙外墙弹性涂料106015备注：平整度满足要求时，保温板面层的找平层可以省略＞30贴砌聚苯板复合保温面砖外墙601015面砖，聚合物砂浆粘贴10厚抗裂砂浆复合热镀锌电焊网，塑料锚栓双向中距500锚固（加气砼砌块墙体采用尼龙锚栓）横向梯形槽60厚阻燃性挤塑板（C2栋70厚）保温层10厚粘结型胶粉聚苯颗粒找平层15厚粘结型胶粉聚苯颗粒刷界面砂浆一道基层墙体备注：平整度满足要求时,保温板面层的找平层可以省略6050405聚苯板槽型示意胶粉聚苯颗粒保温涂料外墙303~5基层墙体专用界面砂浆一道30厚胶粉聚苯颗粒找平层3-5厚抗裂砂浆符合耐碱玻纤网格布刷弹性底涂，刮柔性腻子外墙弹性涂料胶粉聚苯颗粒保温面砖外墙30基层墙体专用界面砂浆一道30厚胶粉聚苯颗粒找平层10厚抗裂砂浆复合热镀锌电焊网，尼龙锚栓双向中距500锚固面砖，聚合物砂浆粘贴＞30101.1.1 变形缝处理粘贴挤塑板前需对变形缝提前处理.做法参见山东省标L07J109。
本工程变形缝施工做法见下图：详细施工方案100100挤塑板条建筑密封膏背衬60水泥钉固定件贴聚苯板复合保温面砖外墙水平变形缝施工图A1008080水平变形缝盖板加工图A120209510080802020A21058080水平变形缝盖板加工图A 12020958080202015#楼水平变形缝盖板加工图A21052020B贴聚苯板复合保温面砖外墙转角变形缝施工图转角变形缝盖板加工图100100挤塑板条建筑密封膏背衬60水泥钉B8080100基层墙体挤塑板阳角处挤塑板错槎咬合示意图1.1.2贴砌挤塑板外保温用横向梯形槽挤塑板，尺寸为600mm×1200mm，对角线误差为±2mm，根据待贴面积的大小或形状,用工具刀切割,必须注意切口与板面垂直,整块墙面的边角处应用最小尺寸超过300mm的挤塑板，挤塑板的拼缝不得正好留在门窗口的四角处.在墙角或门口处贴标准厚度块,拉水平控制线，抹25mm厚粘结型胶粉聚苯颗粒错缝贴砌横向梯形槽挤塑板，槽向墙面，粘贴时均匀轻压挤塑板,使挤塑板埋入胶粉颗粒内,每层砌完应用2m靠尺和托线板检查平整度和垂直度.排版时应按水平顺序排列，上下错缝粘贴，标准板应错缝1/2板长，阴阳角处应做错茬处理.窗口四角处保温板不得拼接,应采用整块保温板切割成刀把形,保温板接缝处应离开角部至少200mm。
外墙保温节点
细节点处理及注意事项聚苯板的拼缝不得正好在门窗口的四角处。
具体操作如图1所示：粘贴方式为点框法。
点框法适用于平整度小于8mm（2米范围内）的墙面，对于平整度大于8mm （2米范围内）的墙面，应采用1︰2.5水泥砂浆找平，如不找平会导致粘结砂浆用量增加，楼层在7层以下的建筑物，保温板与基层的有效粘结面积率不小于50%；楼层在7层及7层以上的建筑物，保温板与基层的有效粘结面积率不小于70%。
加强处见工程设计。
不得在聚苯板侧面涂抹胶粘剂。
具体做法如图示意图：排板时按水平排列，上下错缝粘贴，阴阳角处做错茬处理。
具体做法如图4所示：粘贴用专用工具轻柔、均匀挤压聚苯板，随时用2m靠尺和托线板检查平整度和垂直度。
粘板时注意清除板边溢出的胶粘剂，使板与板之间无“碰头灰”。
板缝拼严，缝宽超过2mm时用发泡注射填充。
拼缝高差不大于1.5mm，否则用砂纸或专用打磨机具打磨平整。
（1）设计要求采用机械锚固件固定聚苯板时，锚固件安装应至少在胶粘剂使用24h后进行，用电锤在聚苯板表面向内打孔，进墙深度按设计要求。
拧入或敲入锚固钉，钉头和园盘不超过板面。
安装锚固件：应选用塑料固定盘式锚固件。
大墙面锚固件的固定密度为间距500mm，梅花状分布，在洞口、窗口侧口、女儿墙顶、阴阳角、沉降缝等部位，锚固件间距500mm，错位锚固，锚固件锚固深度不小于50mm。
（2）配制抗裂砂浆（3）压入翻包网格布（4）抹底层抗裂砂浆聚苯板安装完毕检查验收后进行聚合物砂浆抹灰。
抹灰分底层和面层两次。
在聚苯板面抹底层抗裂砂浆，厚度2~3mm。
（5）贴压网格布将网格布绷紧后贴于底层抗裂砂浆上，用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，严禁网格布皱褶。
网格布不得压入过深，表面必须暴露在底层砂浆之外。
单张网格布长度不小于6m。
铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。
阴阳角网格布搭接如图5所示：（6）抹面层抗裂砂浆在底层抗裂砂浆凝结前抹一道抗裂砂浆罩面，厚度2~3mm，仅以覆盖网格布、微见网格布轮廓为宜。
最新版保温节点图集全解 共44页
4 门窗洞口EPS板排布示意图
外保温工程节点图集
天津远洋风景项目部
5 门窗洞口加强网排布示意图
外保温工程节点图集
天津远洋风景项目部
5 预留孔洞破损处做法
外保温工程节点图集
天津远洋风景项目部
6 大面网格布搭接
外保温工程节点图集
天津远洋风景项目部
7 阴角构造
外保温工程节点图集
外保温工程节点图集
天津远洋风景项目部
48 与不同饰面、结构连接构造(水平面)
外保温工程节点图集
天津远洋风景项目部
Байду номын сангаас
预 制 混 凝 土 柱 15mm抹 灰 砂 浆
抗 裂 砂 浆
天津远洋风景项目部
17 防火隔离带
外保温工程节点图集
固 定 件
抗 裂 砂 浆 耐 碱 网 格 布 固 定 件 ， 钢 丝 网 岩 棉 板 专 用 粘 接 砂 浆
混 凝 土 基 层
发 泡 胶 填 密 实
注：防火隔与墙面 应进行全面积满粘。
防 火 隔 离 带 剖 面 图
天津远洋风景项目部
3 门窗洞口固定件布置
外保温工程节点图集
天津远洋风景项目部
3 EPS板转角排布示意图
外保温工程节点图集
排版原则为： 1、加强型聚苯板以长向水平铺贴，保证连续结合； 2、上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm， 3、门窗洞口处尽量使用整块聚苯板切割成型，墙面阴阳角部位聚苯板交错互锁。
外墙保温节点图集
天津远洋风景项目部
1 粘钉结合法固定的外墙外保温体系(饰面为涂料)
外保温工程节点图集
天津远洋风景项目部
1 粘钉结合法固定的外墙外保温体系
万科集团外墙保温防水节点
保温层厚度详建筑图 防护砂浆+网格布 饰面层
水泥砂浆
原版文件下载地址: /dichanjiaoliu
保温阳角节点图
C20细石砼40厚内配钢筋 细石砼砂浆灌实两侧上翻40mm C20砼门槛（无反梁时）
R5-8
防水卷材APP 3厚
室 外
3%
附加防水卷材APP 2厚（阴角部位空铺100） 911防水涂膜2厚 水泥砂浆 C20细石砼找坡最薄处30mm 保温板 结构板随捣随抹光
水泥砂浆 网格布+防护砂浆 保温层 饰面层
C20砼导墙
C20细石砼40厚内配钢筋 防水卷材APP 3厚
Word版文件来自:地产交流群
附加防水卷材APP 2厚（阴角部位空铺100） 911防水涂膜2厚 C20细石砼找坡最薄处30mm 保温板 结构板随捣随抹光 切缝
群号:127644268
室内地坪
原版文件仅限群内成员交流
原版文件仅限群内成员交流
150钢管 350*350*10止水钢板 108镀锌管 伸缩接
PVC排水管
原版文件下载地址: /dichanjiaoliu
屋面落水口节点图（二）
水泥砂浆 网格布+防护砂浆 保温层 饰面层
C20砼导墙
Word版文件来自:地产交流群
门槛高度
Word版文件来自:地产交流群
PVC方水斗
群号:127644268
原版文件仅限群内成员交流
PVC排水管
屋面落水口节点图（一） 原版文件下载地址: /dichanjiaoliu
不上人屋面用该地漏 （上人屋面用平地漏）
Word版文件来自:地产交流群
群号:127644268
原版文件仅限群内成员交流
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4 门窗洞口EPS板排布示意图
天津远洋风景项目部
5 门窗洞口加强网排布示意图
天津远洋风景项目部
5 预留孔洞破损处做法
天津远洋风景项目部
6 大面网格布搭接 天津远洋风景项目部
7 阴角构造 天津远洋风景项目部
8 阳角构造 天津远洋风景项目部
9 GRC构件安装 天津远洋风景项目部
43 空调板构造(一) 天津远洋风景项目部
44 空调板构造(二)
天津远洋风景项目部
45 空调机室外支架、水落管构造 天津远洋风景项目部
46 与不同饰面、结构连接构造(垂直面) 天津远洋风景项目部
47 与不同饰面、结构连接构造(水平面) 天津远洋风景项目部
48 与不同饰面、结构连接构造(水平面)
37 窗框缩入墙面的收头构造(三) 天津远洋风景项目部
38 带有装饰线脚的门窗侧边构造 天津远洋风景项目部
39 窗框缩入墙面构造(混凝土窗台板) 天津远洋风景项目部
40 窗洞口防火隔断构造 天津远洋风景项目部
41 滴 水 线 构 造 天津远洋风景项目部
42 预埋管道穿墙构造 天津远洋风景项目部
抗裂砂浆
天津远洋风景项目部
17 防火隔离带
固定件
抗裂砂浆 耐碱网格布 固定件，钢丝网 岩棉板 专用粘接砂浆
混凝土基层
发泡胶填密实
注：防火隔与墙面 应进行全面积满粘。
防火隔离带剖面图
天津远洋风景项目部
27 勒 脚 构 造 (三) 天津远洋风景项目部
28 勒 脚 构 造 (四) 天津远洋风景项目部
天津远洋风景项目部
外墙保温节点图集
天津远洋风景项目部
1 粘钉结合法固定的外墙外保温体系(饰面为涂料) 天津远洋风景项目部
1 粘钉结合法固定的外墙外保温体系
涂料饰面做法： 1、基层墙体 2、粘接点(10) 3、聚苯板保温层 4、聚合物抗裂砂浆压入网格(6) 5、饰面基层柔性耐水腻子 6、涂料饰面
面砖饰面做法： 1、基层墙体 2、粘接点(10) 3、聚苯板保温层 4、专用螺栓钉压入钢丝网 5、抗裂砂浆 6、粘接砂浆 7、面砖
29 敞开式阳台构造 (一) 天津远洋风景项目部
30 敞开式阳台构造 (二) 天津远洋风景项目部
33 飘窗收头构造(一) 天津远洋风景项目部
34 飘窗收头构造(二) 天津远洋风景项目部
35 窗框缩入墙面的收头构造(一) 天津远洋风景项目部
36 窗框缩入墙面的收头构造(二) 天津远洋津远洋风景项目部
11 空调板保温做法 天津远洋风景项目部
12 雨落管固定构造 天津远洋风景项目部
13 凸窗保温做法(一) 天津远洋风景项目部
14 檐口保温做法 天津远洋风景项目部
15 雨水槽做法
滴水槽位置聚合物砂浆粘贴成品滴水槽。 天津远洋风景项目部
16 窗口节点(一)
天津远洋风景项目部
2 聚苯板粘贴方式
要求：粘接砂浆粘接面积百分率大于70%
天津远洋风景项目部
3 固定件布置
注：每平方米不少于四个固定件。
天津远洋风景项目部
3 门窗洞口固定件布置
天津远洋风景项目部
3 EPS板转角排布示意图
排版原则为： 1、加强型聚苯板以长向水平铺贴，保证连续结合； 2、上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm， 3、门窗洞口处尽量使用整块聚苯板切割成型，墙面阴阳角部位聚苯板交错互锁。
砂浆护角 发泡剂 20×40复框 主框
15mm抹灰砂浆
防水胶 1.5mmJS防水 20mm保温颗粒 70mm保温聚苯板
抗裂砂浆 耐碱网格布
天津远洋风景项目部
17 窗口节点(二)
发泡剂 20×40复框 主框
防水胶收口 聚苯颗粒填实 1.5mmJS防水 70mm保温聚苯板
预制混凝土柱 15mm抹灰砂浆
