海湾设备调试步骤审批稿

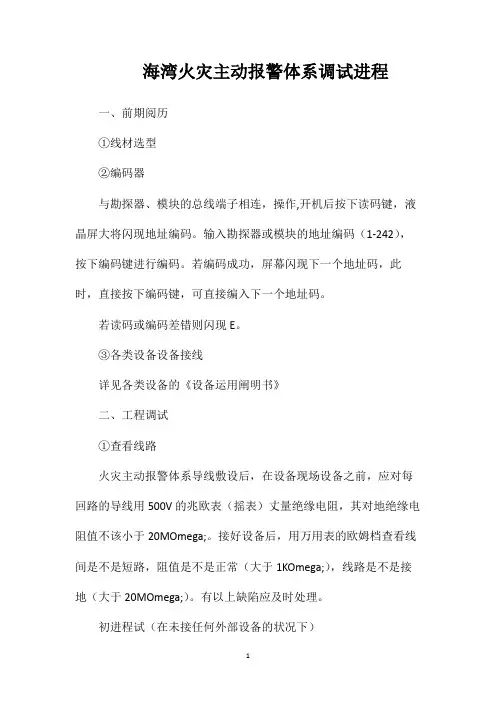

海湾火灾主动报警体系调试进程
海湾火灾主动报警体系调试进程一、前期阅历①线材选型②编码器与勘探器、模块的总线端子相连，操作,开机后按下读码键，液晶屏大将闪现地址编码。
输入勘探器或模块的地址编码（1-242），按下编码键进行编码。
若编码成功，屏幕闪现下一个地址码，此时，直接按下编码键，可直接编入下一个地址码。
若读码或编码差错则闪现E。
③各类设备设备接线详见各类设备的《设备运用阐明书》二、工程调试①查看线路火灾主动报警体系导线敷设后，在设备现场设备之前，应对每回路的导线用500V的兆欧表（摇表）丈量绝缘电阻，其对地绝缘电阻值不该小于20MOmega;。
接好设备后，用万用表的欧姆档查看线间是不是短路，阻值是不是正常（大于1KOmega;），线路是不是接地（大于20MOmega;）。
有以上缺陷应及时处理。
初进程试（在未接任何外部设备的状况下）主、备电查看：查看主电供电电压是不是在规则计划内(AC187-242V之间)，查看各备电电压是不是正常(单节蓄电池电压在DC12-13V之间)。
主机电源有些(电源盒、电源盘等)查看：有无输出、输出电压是不是安稳、主备电切换是不是正常.自检指示灯、数码管(液晶屏)、键盘、动态、时钟、打印及表头指示是不是正常，是不是有缺陷闪现。
接线:查看线路没有疑问后，设备现场设备，将线路接入到操控器对应的接线端子上。
开机注册:开机，经过设补白册菜单，注册外部设备,进入设备查看菜单，对照体系图陡峭面图，查看各回路设备的注册状况，记载未注册的设备号；剖析丢点要素，批改线路或替换损坏设备后，从头注册,重复上述进程，直至设备彻底注册。
②设备界说操控器所接的可编址外部设备均需进行编码设定，每个设备对应一个初始编码（一次码，如下图赤色数字）和一个用户编码（二次码，如下图蓝色+绿色数字构成无缺的二次码），设备界说即是对用户编码进行设定。
被界说的设备既可所以现已注册在操控器上的，也可所以未注册在操控器上的。
设备界说的常用编码办法:榜首、二位对应设备地址的楼层号，取值计划为0一;99。
海湾调试说明
海湾安全技术有限公司 地址：河北省秦皇岛经济技术开发区长江东道 ８０ 号 邮编：０６６００４ 电话：０３３５－８５０２５２３／２４／２５ 传真： ０３３５－８５０８９４２ ｈｔｔｐ：／／ｗｗｗ．ｇｓｔ．ｃｏｍ．ｃｎ Ｅ－ｍａｉｌ：ｇｓｔ＠ｇｓｔ．ｃｏｍ．ｃｎ
４．１ 开机、关机与自检 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １６ ４．２ 键盘操作前准备 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １７
ＪＢ－ＱＧ／ＱＴ－ＧＳＴ５０００ 火灾报警控制器（联动型）安装使用说 ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． ． １
控制器采用柜式结构、模块化设计，具有功能强、容量大、配置灵活的特点。系统采用大屏 幕汉字液晶显示，打印机可打印系统所有报警、故障及各类操作的汉字信息。具有全面的现场编 程能力，最大容量为 ４８４０ 个总线制报警联动控制点。控制器可与我公司生产的各类开关量型、 模拟量型、智能型火灾探测器和控制模块及多线制控制盘连接，从而构成一个集总线、多线于一 身的报警联动一体化控制器，是消防工程的最佳选择。
４．４．２ 检查回路配置 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． １９ ４．４．３ 检查设备信息 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２０ ４．５ 信息显示与记录 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２２ ４．５．１ 信息显示 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２２ ４．５．２ 查看运行记录 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２４ ４．５．３ 信息的打印 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２５ ４．６ 消音 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２５ ４．７ 火警及故障的处理 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２５ ４．７．１ 故障的一般处理方法 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２５ ４．７．２ 火警的一般处理方法 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２６ ４．８ 设备的隔离与释放 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２６ ４．８．１ 设备隔离 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２６ ４．８．２ 设备释放 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２６ ４．９ 总线制被控设备的手动启动与停动操作 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２７ ４．９．１ 对外部设备进行手动启动操作的条件 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２７ ４．９．２ 利用主机键盘进行的被控设备启动／停动操作 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２７ ４．９．３ 利用手动消防启动盘进行的被控设备手动启动／停动操作 ．．．．．．．．．．．．．．．．．．． ２８ ４．１０ 总线制被控设备的自动联动控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２８ ４．１０．１ 实现自动联动的条件 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２８ ４．１０．２ 自动联动逻辑的实现 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２８ ４．１１ 气体灭火设备的启动和停止控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２８ ４．１１．１ 气体灭火设备的启动条件 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２８ ４．１１．２ 气体灭火设备的手动启动控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２８ ４．１１．３ 气体灭火设备的自动联动控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２９ ４．１１．４ 气体灭火设备的紧急停动控制 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ２９ ４．１２ 复位功能 ．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．． ３０
(完整word版)海湾设备调试步骤
GST5000调试步骤一、检查线路1、总线线路（包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线）：此线路无极性。
首先保证总线上两线不短路，其次保证每一根总线对地足够绝缘（理论上应该大于20兆欧）。
然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位，及“”档，测得值正常情况下为“1500~1900”，而且正反值应该是几乎一样的阻值。
2、层显通讯线（即A、B线）：此线路有极性。
其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样。
3、DC24V电源线：此线路在对外接线中无极性。
线间电阻在测量时是一个动态的变化的值，保证不短路即可，但是万不可与层显AB线串接，如果串接的话非常容易烧坏层显。
4、广播线与电话线：此线路无极性。
正常情况下电话线的线间电阻很大，而广播线由于有外部音箱并联，所以线间电阻很小有时甚至只有十几或者二十几欧姆。
二、检查主机设备1、各个板件的连接线要查看，保证其连接完好，特别是DC-DC电源模块与主机的连接线还有打印机的连接线，有时候会因为主机运送过程当中的颠簸而松动。
2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关。
其中有个位和十位两个拨码口，一般情况下我们将回路板从“1”开始拨码（个位拨1十位拨0），以此类推将所有板件的拨码顺次拨好，这样的话我们在开机注册后才可以看到主机上的“外部设备检查”中出现“第1回路有***外部设备*个手动盘*个多线制”、“第2回路有***外部设备”等等。
3、打印机：打印机在主机运输中是最容易受损的部件，要查看其打印纸是否完好，是否与打印机脱离。
如果打印纸脱离，则需要上纸。
由于GST5000、GST500打印机皆为针式打印机，所以上纸时比较麻烦。
根据我的经验将纸头撕为梯形状比较容易上纸，如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转，此时可以将打印机设置为“即时打印”而后不断给主机复位而让打印机运转，也可以按打印机的自检键让打印机自行运转（打印机自检的方法为：将打印机上的两个按键连续交替按下，可以使其进行自检）。
海湾N8001防火门系统调试说明
模块应用
3、应用方法
常闭型防火门
此 类 防 火 门 ， 仅 带 门 磁 开 关 ， 无 需 控 制 ， 模 块 输 出 端 串 接 2 4 V和 4 .7K电 阻，用于检线；反馈线接I、G。模块默认常开反馈，若反馈触点为常 闭型， 需修改模块输入参数(即功能3，将参数14改为17)。接线如图：
模块简介
例如：
门关闭时
常闭门 开启反馈
门打开时
操作介绍
6、主程序升级
查看当前版本: 在锁键状态下，按“自检”，输入超级密码， 自检完成后，右下角 显示当前版本。
准备工作： ① 下载升级软件及程序(路径： 技术服务/软件下载/N系列控制器
程序/N004、N8001主板升级软件)； ② 将CRT卡及母板插针设置在232端(共4个)； ③ 将主板上的X1插针用短路块短接； ④ 用CRT线连接XT3插座和电脑串口。
模块应用
GST-FH-8309防火门输入/输出接口 2、模块参数设置
通过编码器， 设定输入参数 (功能+3)： 13：输入自回答； 14：常开检线输入 (出厂默认)； 17：常闭检线输入。
通过编码器， 设定输出间隔时间(功能+4)： 输出间隔时间： 1~10，单位秒，超出范围默认3 (出厂默认) 。
GST-FH-MC02门磁开关
ห้องสมุดไป่ตู้磁体
GST-FH-MC02
技术特性： ① 用于监视双扇常闭型防火门状态。 ② 工作电压： 总线24V 允许范围： 16V~28V ③ 待机电流≤0.4mA 动作电流≤0.6mA ④ 线制：信号二总线 ⑤ 编码方式：电子编码方式， 占用一个总线编码点
门磁开关应用
1、接线说明
模块简介
GST-LD-8308输入/输出接口
海湾电气火灾监控设备调试方法
供电。电源L、N两端子接在断路器
流24V电源或交流220V电
的入线端，即断路器的入线端没电。 源，任选其一即可。
提供24V电源，或者断路器的
入线端供电。
电流传感器断电检测L、N没有供电。 断路器合闸，出线端供电。 断电检测L、N两端子接在断路器的 出线端，及断路器的出线端没电。
探测器的下行总线Z1、Z2没有和电 流传感器之间接好。
常见故障及排除方法
故障 停电故障
失电故障
传感器坏故障
原因分析
排除方法
探测器电源L、N没有供电。 断路器的入线端供电。 电源L、N两端子接在断路 器的入线端，即断路器的 入线端没电。
探测器断电检测L、N没有 供电。断电检测L、N两端 子接在断路器的出线端， 及断路器的出线端没电。
断路器合闸，出线端 供电。
2、子设备数量设置
➢ 进入【设备调试】菜单后，选定 【子设备数设置】子菜单，按 【确认】键进入它的设置页面。 进入设置页面后，根据探测器实 际外置的剩余电流式传感器的数 量在数据区域进行设置，设置完 后按【确认】键。
3、模块数量设置
➢ 进入【设备调试】菜单后，选定 【模块数量设置】子菜单，按【确 认】键进入它的设置页面。进入设 置页面后，根据探测器实际外置的 输出模块的数量在数据区域进行设 置，设置完后按【确认】键。
总线：采用阻燃双绞线，截面积不小于1.0 mm2。 温度传感器电缆线：排布走线时，应尽量避开大电流功率母线、大功率变 压器及电抗器等强磁场元器件。
1、地址码写入
➢ 编址位置：
GST-DH9501/nK 剩 余 电 流 式 电
气火灾监控探测器 Z1、Z2端子 ➢ 编码范围：
在DH9000主机上使用：1~128 在DH9501上使用：1-8

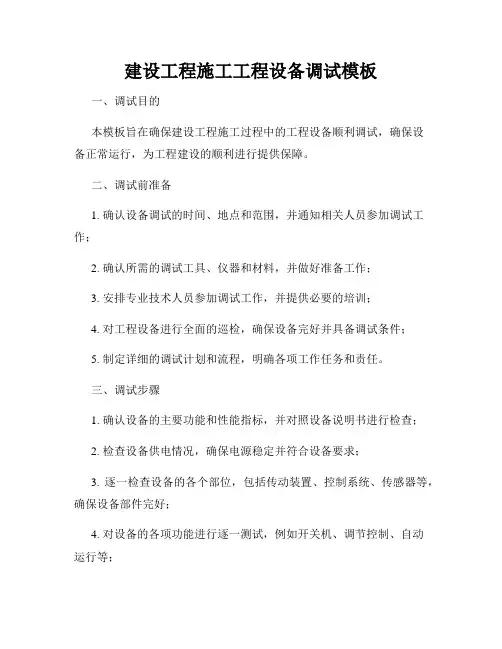

建设工程施工工程设备调试模板
建设工程施工工程设备调试模板一、调试目的本模板旨在确保建设工程施工过程中的工程设备顺利调试，确保设备正常运行，为工程建设的顺利进行提供保障。
二、调试前准备1. 确认设备调试的时间、地点和范围，并通知相关人员参加调试工作；2. 确认所需的调试工具、仪器和材料，并做好准备工作；3. 安排专业技术人员参加调试工作，并提供必要的培训；4. 对工程设备进行全面的巡检，确保设备完好并具备调试条件；5. 制定详细的调试计划和流程，明确各项工作任务和责任。
三、调试步骤1. 确认设备的主要功能和性能指标，并对照设备说明书进行检查；2. 检查设备供电情况，确保电源稳定并符合设备要求；3. 逐一检查设备的各个部位，包括传动装置、控制系统、传感器等，确保设备部件完好；4. 对设备的各项功能进行逐一测试，例如开关机、调节控制、自动运行等；5. 进行设备的系统调试，包括通讯联络、数据传输等；6. 对设备进行实际运行测试，观察设备运行状态，记录必要的数据和指标，并进行分析；7. 根据测试结果，调整设备参数，优化设备性能；8. 对设备的安全保护装置进行测试，确保设备在异常情况下能够及时停止运行；9. 完成设备调试后，填写设备调试报告，包括设备型号、参数、测试结果、调试人员等信息，并提交相关部门备案。
四、调试注意事项1. 在进行设备调试前，应仔细阅读设备说明书，并确保操作人员熟悉设备的基本操作方法；2. 在调试过程中，应按照操作规程和安全操作要求进行，确保人员和设备的安全；3. 如果设备调试过程中出现问题，应立即停止操作，并及时处理；4. 调试过程中的数据和指标记录要准确可靠，并及时进行分析和总结。
五、调试结果评价1. 根据设备调试报告进行评价，判断设备是否达到设计要求；2. 对设备调试过程中发现的问题，及时提出整改意见，并落实整改措施；3. 对设备调试过程中的经验和教训进行总结并形成文档，为今后类似设备的调试提供参考。
六、结束语设备调试是建设工程施工过程中的重要环节，通过系统的调试工作，可以保证设备的正常运行和安全使用。
海湾说明书
系统密码200406系统调试单元系统调试:一般可视对讲系统的调试过程为先调试各个单元，联网的系统再进行小区网络的调试。
单元系统的调试过程可按线路检查、室外主机上电、层间分配器和室内分机调试、单元音视频调整等的次序进行。
线路检查检查电源、单元主接线箱、室外主机接线和层间分配器(或分线盒)的布线是否符合要求，接线是否正确。
确认接线可采用电阻测量方法，在地线和被测线之间连接一定阻值的电阻（50到2k欧姆）选在不同的地点测量，应等于或略大该阻值。
视频线在最高层终端需连接终端匹配电阻的短路环，如视频线间的电阻小于75欧姆，则存在短路或有多个短路环插接，应予以处理。
室外主机上电完成线路检查，特别是电源线路的检查，正确连接室外主机后上电，检查室外主机应工作正常。
按“设置”键，输入密码，进入室外主机系统设置，设置室外主机的地址，同一单元的室外主机应从一号开始连续设置，出厂时室外主机的地址默认为一号。
层间分配器检查层间分配器正确接入后，正常状态下，电源指示灯点亮，故障灯熄灭，动作灯熄灭。
电源指示灯不亮应检查电源（D）线是否连通，故障灯点亮，应检查层间分配器后面的各分机的电源（D）线，排除故障，更换层间分配上保险管（1A）；动作灯点亮表明分机正在通话，如果长亮，应检查室内分机的音频电路。
，室内分机调试室外主机进入室内分机编码状态。
室内分机正确接入后，上电状态，电源指示灯应点亮。
摘下听筒3秒后，如果总线连接正确，音视频线路连接正确，可以与室外主机进行通话，并能观察到室外主机处的图像，否则检查音频或视频线路。
室内分机呼通室外主机后，告知房间位置，在室外主机进行编码。
编码成功后，室内分机会听到提示音。
带数字键的室内分机也可以在本机进行编码。
编码完成后，可进行检查，室内分机挂机，室外主机按设置号码呼叫，室内分机功能正常。
调节室内分机的显示的对比度和亮度到合适。
同户的多台室内分机应单独设置相同的地址。
安装安防功能的室内分机，应逐个对安防设备进行调试。
完整版海湾设备调试步骤
GST5000调试步骤一、检查线路1、总线线路〔包括探头、手报、消火栓按钮、声光、模块等等现场设备的Z1/Z2信号线〕：此线路无极性.首先保证总线上两线不短路,其次保证每一根总线对地足够绝缘〔理论上应该大于20 兆欧〕.然后对每组总线测量其线间电阻：将万用表跳到测量通断的档位,及“ 〞档,测得值正常情况下为“15007900〞,而且正反值应该是几乎一样的阻值.2、层显通讯线〔即A、B线〕：此线路有极性.其他方面同样要保证不短路不接地线间电阻与上述总线线路特征值一样.3、DC24V电源线：此线路在对外接线中无极性.纹间电阻在测量时是一个动态的变化的值,保证不短路即可,但是万不可与层显AB线串接,如果串接的话非常容易烧坏层显.4、播送线与线：此线路无极性.正常情况下线的线间电阻很大,而播送线由于有外部音箱并联,所以线间电阻很小有时甚至只有十几或者二十几欧姆.二、检查主机设备1、各个板件的连接线要查看,保证其连接完好,特别是DC・DC电源模块与主机的连接线还有打印机的连接线,有时候会由于主机运送过程当中的颠簸而松动.2、主机母槽上所插板件：除主板外其他板件如回路板、火灾显示盘接口卡、联网版、CRT接口卡都有拨码开关.其中有个位和十位两个拨码口,一般情况下我们将回路板从“1〞开始拨码〔个位拨1 十位拨0〕,以此类推将所有板件的拨码顺次拨好,这样的话我们在开机注册后才可以看到主机上的“外部设备检查〞中出现“第1回路有***外部设备*个手动盘*个多线制〞、“第2回路有***外部设备〞等等.3、打印机：打印机在主机运输中是最容易受损的部件,要杳看其打印纸是否完好,是否与打印机脱离.如果打印纸脱离,那么需要上纸.由于GST5000、GST500打印机皆为针式打印机,所以上纸时比较麻烦,根据我的经验将纸头撕为梯形状比较容易上纸,如果撕太尖反而打印机不好识别有纸装入；在上纸中需要打印机运转,此时可以将打印机设置为“即时打印〞而后不断给主机复位而让打印机运转,也可以按打印机的自检键让打印机自行运转〔打印机自检的方法为：将打印机上的两个按键连续交替按下,可以使其进行自检〕.4、保险管：一般情况下不管交流电源滤波器还是AODC电源盒或者是D02电源盘都很少有保险管坏的可能,我们只需留意即可.三、设备注册1、信号总线设备〔包括探头、手报、消火栓按钮、声光、模块等等现场设备〕：在2007年7 月以前生产的老国标GST5000/500中,只能是在主机为“调试状态〞时将主机重新开机进行设备注册: 而2007年7月份以后生产的新国标的主机除了有上述老国标的注册方法外,在其“系统设置〞中的第三项也可以进行设备注册,但是根据现场的调试来看,还是前一种方法注册设备的效果好.在注册中如果发现设备数量短缺,有以下几种情况：a、在该回路中有重码设备；b、总线对地绝缘不好；c总线有环路情况.2、火灾显示盘：火灾显示盘必须通过开关机注册,由于在以往的调试中发现：外部有新增加的层显需要注册时,如果使用“系统设置〞中的“外部设备注册〞那么不会注册到新的层显.3、多线制盘：5000限制器多线制盘所用的电是主机电源盘“内部使用〞端子给的,所以必须保证多线制限制盘有电的情况下才可以注册到多线制.四、设备定义1、总线设备定义：根本的定义方法在主机说明书中己经介绍的很清楚了,在这里就不赘述了. 总线设备定义需要注意的有以下几个方面：a、设备编码就是我们常说的二次码,它跟原码是不一样的.原码是指我们在现场给探头、手报等等总线设备用编码器所编制的码,而二次码是我们在主机中白行编制的.例如：我们外部线路中1 回路原码为1的设备是一个烟感探头,如果这个探头的位置是在一层的过道,那么我们通常将该探头的用户编码编为010001,其中前两位的“01〞是指该探头所在位置的楼层号,第三位的“0〞是指防火分区的区号,一般的小匚程没有防火分区的我们都将其设置为0,如果1层有两个防火分区,那么我们可以将他们分别设置为“1〞和“0〞来区分,后三位是设备的特征号,在一般的小工程中我们可以将它设置的与原码一样,除非在大工程中每一层都用到了多个回路,那么很容易二次码重码的时候我们才会做相应调整.b、“设备特性〞是指给外部设备的信号类型,有脉冲和电平两种,其中脉冲为“00〞,电平为“01〞, 在我们的外部设备中烟感、温感、手报、消火栓按钮都不需要我们设置,声光必须设置为电平,切电必须设置为脉冲〔为了预防烧坏脱扣器线圈〕.c、补充编码的定义是针对那些需要在手动盘上实现启停的设备,比方声光、播送、切电、电梯、防火卷帘等等.补充编码有六位,其中前两位是指所用手动盘所在回路号,一般的工程如果手动盘不超过四个的话都是在第一回路上〔由于我们一个回路可以带四块手动盘〕,第三位和第四位是指手动盘号,从上到下依次为01、02、03…最后两位是键号. 例如：1回路23号设备为声光讯响器,我们想把它定义到第一块手动盘的第三个按键上,那么该设备的“补充编码〞定义为“010103〞.d、在新工程第一次调试中为了方便快捷的定义我们采用“连续定义〞,在修改某一些设备的定义时我们可以采用“继承定义,在2007年7月份之前生产的老国标5000限制上我们只能通过将主机设定为监控状态才可以进行设备继承定义,在调试中发现,老国标限制器在进行局部设备定义修改时, 最好是调到监控状态下进行继承定义,否那么如果进行连续定义的话很容易将该回路以前定义的内容擦除.2、火灾显示盘定义：火灾显示盘主要是二次码比较难理解,由于我们海湾的设备不像松江或者其他厂家的设备,我们的火灾显示盘必须靠它自身的二次码来实现它所能够显示的报警信息范围.下面举例说明一下火灾显示盘〔以下简称层显〕二次码的意义,例如：有两个火灾显示盘它们都在同一栋楼的第三层,而且该楼层有两个防火分区,第一个分区内我们的探头、手报等等报警设备二次码第三位都是0,第二个分区内我们的探头、手报等等报警设备二次码第三位都是1,那么这就说明该楼层两个分区分别为三层0区和三层1区,我们的层显自然根据它所要显示的分区火警分别定义为“0303…和“0313**〞〔**为层显编号〕,其中第四位我们定义为“3〞是代表该层显所要显示的火警信息只局限于三层的一个防火分区,至于定义为其他数字如何解释在我们层显的说明书以及主机说明书中都有介绍.3、多线制定义：多线制定义比较简单,需要注意的一点就是定义时主机首先出现的是“00〞号键的定义,“00〞号键我们定义其设备类型为“62多线制锁〞,“01〞号键才是我们主机上第一个按钮所对应的外部设备.五、主机上各个端子输出电压1、总线：18V〜24V, 一个上下往复跳变的值2、火灾显示盘AB线：3V左右3、DC24V电源线：与D02电源盘上所显示的输出电压数值一致4、播送线：120V5、线：24V六、联动公式的编辑举例：01 ****03+01 ****02+01 ****11 =99****13 00 99****12 00 01****13 00 01 ****12 00 02****13 00 02—12 00这条联动公式所代表的意思是：一层任意一个烟感或者温感或者手报报警的话会联动启动负一层的声光报警器和消防播送、一层的声光报警器和消防播送、二层的声光报警器和消防播送, 所有启动设备都没有延时,从上面公式中等号右边可以看到,所有的延时都设置为了“00〞.但是并不代表所有的联动设备延时都为零,以以下出各种消防联动限制系统联动公式编辑标准：1、自动喷水灭火系统：压力开关=喷淋泵002、防排烟系统：烟感+温感+手报=本层以及相邻层送风阀、排烟阀00排烟阀=所相对应的排烟机05280℃防火阀;送风机、排烟机003、空调通风系统：烟感+温感+手报二本层防火阀、新风机、轴流风机、盘管风机004、防火卷帘门系统：a、烟感二卷帘中位00 温感二卷帘底位00 〔通道型〕b、本层烟感二卷帘底位00 〔分区型〕5、消防播送系统：烟感+温感+手报=本层及相邻层播送限制模块006、气体灭火系统：本区内烟感+温感+急启按钮=声光00电磁阀〔电爆管〕307、消火栓系统：消火栓按钮=消防泵008、其他联动系统：烟感+温感+手报=本层切电〔所有非消防电源〕00电梯迫降00注：』〞代表启动的意思,“〞代表停动之意,联动设备后面的“00〞、“05〞、“30〞代表延时时间.上述标准均是查询相关资料得来,具体情况具体分析,根据工程现场要求不同根据实际需要的逻辑关系来编辑,七、调试中常见的问题1、火灾显示盘注册异常：我们经常会发现火灾显示盘注册不完整,10个只能注册上8个这样的情况.如果每个火灾显示盘都是完好的,那么这样的情况就是由于开机时翻开各个开关的顺序不合理. 由于我们的火灾显示盘上电后需要一个自检开机的过程,如果太早地翻开限制器的话系统不会识别到正在开机中的火灾显示盘,所以注册数目自然不正常.在此,建议调试时开机先翻开D02电源盘等待半分钟左右再开限制器开关.另外还有一种情况就是个别层显通讯不正常,原因可能是AB线接反或者是施工人员不注意将层显底座上内A外A、内B外B上的短路片弄丢,检查层显是否通讯正常只要看看层显上显示的时间是否与主机一致就可以了.2、设备故障：a、探头、手报、消火栓按钮、8300模块故障：可能是设备坏,也有可能是设备松动.b、声光、8305播送模块、8301模块故障：可能是设备坏,可能是设备松动,最有可能的是该设备所需要的DC24V电源线没有电.3、声光讯响器不动作：原因一般是设备定义时将其定义为了脉冲输出,切记声光讯响裾的设备特性为“电平〞.4某个探头频繁误报警：探头内灰尘较多,需要清洗.这是1：程中最常见的问题,这就需要我们告诫施工人员,在建筑物装潢未完成前最好不要将探头上的防护罩撤去,以免为调试带来不必要的麻烦.另夕卜,简单说一下GST200限制器的调试.GST200限制器的调试与GST5000大同小异,只是在设备注册上有点区别,GST5000在调试状态下开机后主机自行注册,而GST200那么在开机后需要在“系统设置〞里的“调试状态〞选项中进行设备注册.虽然GST200也可以调整为调试状态,但是预防繁琐我们除了参加连网卡等外部板件需要进行此操作外其余调试工作均不需要打调试状态.。
设备调试报告
设备调试报告设备调试是确保设备正常运行，提高设备性能，保证设备安全可靠的重要步骤。
本报告将就本次设备调试的目的、方法、步骤和结果进行详细的阐述。
检查设备是否符合设计要求，确保设备各部件的完整性和功能性；验证设备的性能是否达到预期指标，对设备进行优化调整；确保设备在正常运行条件下的稳定性和可靠性；准备工作：对设备进行全面的检查，包括各部件的安装情况、线路连接等，确保设备处于正确的安装状态。
调试过程：按照设备制造商提供的调试指南，对设备进行逐步调试。
我们首先进行了设备的电源和信号测试，确保设备的电源系统稳定，各信号线路连接正常。
然后，我们对设备的各项功能进行了逐一测试，包括设备的启动、停止、速度调整、温度控制等。
数据分析：在设备调试过程中，我们收集了大量的数据，包括设备的运行参数、能耗、温度等。
我们对这些数据进行了深入的分析，以评估设备的性能和运行状态。
优化调整：根据数据分析结果，我们对设备进行优化调整。
对于性能不佳的部分，我们进行了重新配置或更换部件。
对于存在安全隐患的部分，我们进行了修正和改进。
重复测试：在完成优化调整后，我们对设备进行了重复测试。
确保设备的性能和安全性得到了有效的提升。
经过详细的设备调试和数据分析，我们得出以下设备符合设计要求，各部件完整性和功能性良好；设备在正常运行条件下表现出色，可以满足生产需求。
本次设备调试成功地达到了预期目标，设备的性能和安全性得到了有效的提升。
为了确保设备的长期稳定运行，我们建议：定期对设备进行检查和维护，确保设备的正常运转；加强操作人员的培训和管理，确保设备的正确使用和保养；建立完善的设备管理制度，实现设备的全面监控和管理。
污水处理设备单机调试是确保设备正常运行的重要环节，旨在检查设备的运行性能、稳定性及安全性，同时验证设备是否达到设计要求和处理效果。
通过本调试方案，我们将确保设备在投入运行前具备正常运行的条件。
本调试方案适用于污水处理厂的各类污水处理设备，包括机械格栅、水泵、曝气器、沉淀池、污泥脱水机等。
海湾JB-QB-GST200消防主机系统调试说明
第一章系统调试功能说明1.1进入和退出调试状态为方便系统调试，本控制器为工程调试人员提供了调试密码，输入此密码进入调试状态后，进行任何操作均不需输入密码。
进入调试状态的标志是在液晶屏的右上角处“版本：*.*”变为“调试状态”，如图6-1所示。
图6-1如想退出调试状态可通过锁键来实现，同时本控制器还设置了自动退出调试状态的功能，即控制器的系统时间到凌晨00:00时，便自动退出调试状态。
本控制器对调试状态有“记忆”功能，如果控制器在关机时处于调试状态，再次开机时，系统将仍处于调试状态。
1.2调试状态下的开机操作本控制器进入调试状态后，进行开机操作时液晶屏会显示“确认注册方式”界面，如图6-2所示。
图6-2本系统共设置了两种注册方式：按“1”则进入“重新注册”方式，即控制器将逐点注册外接设备，显示注册结果，然后再自动检测键盘、指示灯、屏幕及声音。
按“2 “直接登录”，控制器检测完键盘、指示灯、屏幕及声音后，直接进入“系统工作正常”状态，而不再对外部设备进行注册。
如果30秒内未选择注册方式，系统将以“直接登录”方式注册。
自检完毕后，开机过程结束，系统进入正常监控状态（如图6-1）。
在调试状态下，按下“自检”键后系统将进行和开机时相同的声光检查操作。
1.3调试状态操作在系统设置操作状态下（如图5-1），键入“6”，便进入调试操作状态，如图6-3所示。
调试状态提供了设备直接注册、数字命令操作、总线设备调试、更改设备特性、恢复出厂设置五种操作。
图6-31.4设备注册设置在图6-3界面下选择“设备直接注册”，系统可对外部设备、显示盘、手动盘、从机、多线制盘重新进行注册并显示注册信息，而不影响其它信息，如图6-4所示。
图6-4例如，外部设备的注册如图6-5所示。
图6-5注：外部设备注册时显示的编码为设备的原始编码，后面的数量为检测到相同原始编码设备的数量，当有设备原始编码重码时，在显示重码设备数量的同时，还将重码事件写入运行记录器中，可在注册结束后查看,重码记录中，在用户编码位置为3位原始编码号、3位重码数量，事件类型为“重复码”。
海湾5000操作说明备课讲稿
海湾5000 操作说明海湾JB-QB-GST500Q肖防主机操作步骤控制器有两种工作方式，分“调试状态”和“正常监控状态”。
系统开通后，应为“正常监控状态”。
否则，应请原调试人员重新设置为“正常监控状态”。
（一）开机、关机1、开机操作：打开为控制器供电的交流电源开关；—打开电源盘的备电开关、主电开关；—打开控制器的备电开关、工作开关。
完成如上操作后，系统自动进入：上电初始化—自检状态—显示注册信息—开机结束。
2、关机操作：按照与开机时相反的顺序关掉各开关即可。
要注意各个备电开关一定要关掉。
3、日常操作几点注意：1）在使用中，各备电开关应设在“开”位置，以保证给蓄电池及时充电；2）在使用中，若交流电停电，蓄电池能自动投入系统使其正常工作，若8小时内仍无交流电时，8小时后应进行关机操作，在交流电恢复供电时，再进行开机操作。
3）在使用中，每季度应人为关断交流电源1-2次，每次关断时间为2-4小时。
4）因外界因素控制器长期关机时，每季度应开机1次以上，每次开机时间不少于2小时。
（二）键盘解锁、锁键盘1、键盘解锁控制器开机默认为“锁键”状态，若进行命令功能键（除“自检”、“消音”、“记录检查”键外）操作，液晶屏显示一个要求输入密码的画面，此时输入正确的用户密码并按下“确认”键，才可继续操作。
2、锁键盘在操作结束和值班人员离开时，应按下“锁键”功能键，屏幕下方显示“请确认锁键盘”时，按下“确认”键即可。
此时，键盘上多数命令功能键均要求重新输入密码。
（三）监视现场设备的操作1、信息显示当系统中有报警、故障、动作和隔离中的任悥一种信息存在时，系统将全屏显示此信息；若系统中存在的信息多于一种时，系统将自动分屏，同时显示系统中存在的各类信息，符指向的窗口为当前窗口，用“窗口切换”键可以进行当前窗口切换，用“分屏/全屏”键可以实现当前信息窗口的分屏和全屏显示转换。
2、消音在接收到火警、故障或动作等信息时，控制器的扬声器会发出相应的警报声加以提示，此时应按“消音”键，并派人到现场检查处理。
海湾联网调试手册
