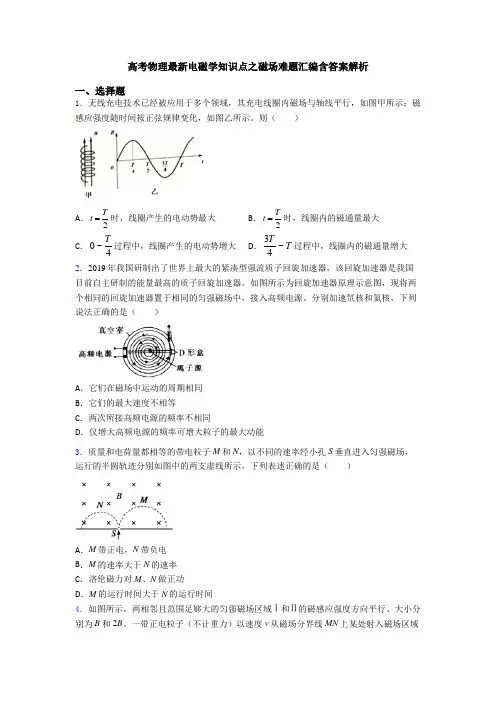

高考物理最新电磁学知识点之磁场难题汇编含答案解析一、选择题1．无线充电技术已经被应用于多个领域，其充电线圈内磁场与轴线平行，如图甲所示；磁感应强度随时间按正弦规律变化，如图乙所示。
则（ ）A ．2Tt =时，线圈产生的电动势最大 B ．2Tt =时，线圈内的磁通量最大 C ．0~4T过程中，线圈产生的电动势增大 D ．3~4T T 过程中，线圈内的磁通量增大 2．2019年我国研制出了世界上最大的紧凑型强流质子回旋加速器，该回旋加速器是我国目前自主研制的能量最高的质子回旋加速器。
如图所示为回旋加速器原理示意图，现将两个相同的回旋加速器置于相同的匀强磁场中，接入高频电源。
分别加速氘核和氦核，下列说法正确的是（ ）A ．它们在磁场中运动的周期相同B ．它们的最大速度不相等C ．两次所接高频电源的频率不相同D ．仅增大高频电源的频率可增大粒子的最大动能3．质量和电荷量都相等的带电粒子M 和N ，以不同的速率经小孔S 垂直进入匀强磁场，运行的半圆轨迹分别如图中的两支虚线所示，下列表述正确的是（ ）A ．M 带正电，N 带负电B ．M 的速率大于N 的速率C ．洛伦磁力对M 、N 做正功D ．M 的运行时间大于N 的运行时间4．如图所示，两相邻且范围足够大的匀强磁场区域Ⅰ和Ⅱ的磁感应强度方向平行、大小分别为B 和2B 。
一带正电粒子（不计重力）以速度v 从磁场分界线MN 上某处射入磁场区域Ⅰ，其速度方向与磁场方向垂直且与分界线MN成60︒角，经过t1时间后粒子进入到磁场区域Ⅱ，又经过t2时间后回到区域Ⅰ，设粒子在区域Ⅰ、Ⅱ中的角速度分别为ω1、ω2，则()A．ω1∶ω2＝1∶1B．ω1∶ω2＝2∶1C．t1∶t2＝1∶1D．t1∶t2＝2∶15．如图所示，匀强磁场的方向垂直纸面向里，一带电微粒从磁场边界d点垂直于磁场方向射入，沿曲线dpa打到屏MN上的a点，通过pa段用时为t.若该微粒经过P点时，与一个静止的不带电微粒碰撞并结合为一个新微粒，最终打到屏MN上．若两个微粒所受重力均忽略,则新微粒运动的 ( )A．轨迹为pb,至屏幕的时间将小于tB．轨迹为pc,至屏幕的时间将大于tC．轨迹为pa，至屏幕的时间将大于tD．轨迹为pb,至屏幕的时间将等于t6．如图所示，一块长方体金属板材料置于方向垂直于其前表面向里的匀强磁场中，磁感应强度大小为B。
高中物理带电粒子在磁场中的运动压轴难题知识归纳总结含答案解析

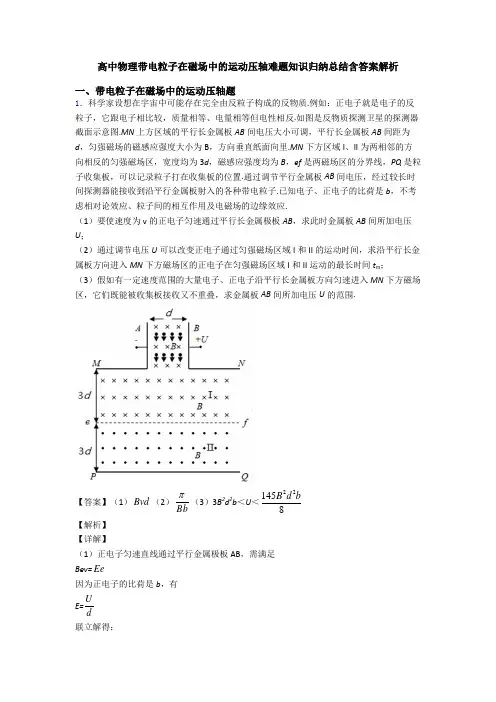

高中物理带电粒子在磁场中的运动压轴难题知识归纳总结含答案解析一、带电粒子在磁场中的运动压轴题1．科学家设想在宇宙中可能存在完全由反粒子构成的反物质.例如：正电子就是电子的反粒子，它跟电子相比较，质量相等、电量相等但电性相反.如图是反物质探测卫星的探测器截面示意图.MN 上方区域的平行长金属板AB 间电压大小可调，平行长金属板AB 间距为d ，匀强磁场的磁感应强度大小为B ，方向垂直纸面向里.MN 下方区域I 、II 为两相邻的方向相反的匀强磁场区，宽度均为3d ，磁感应强度均为B ，ef 是两磁场区的分界线，PQ 是粒子收集板，可以记录粒子打在收集板的位置.通过调节平行金属板AB 间电压，经过较长时间探测器能接收到沿平行金属板射入的各种带电粒子.已知电子、正电子的比荷是b ，不考虑相对论效应、粒子间的相互作用及电磁场的边缘效应.（1）要使速度为v 的正电子匀速通过平行长金属极板AB ，求此时金属板AB 间所加电压U ；（2）通过调节电压U 可以改变正电子通过匀强磁场区域I 和II 的运动时间，求沿平行长金属板方向进入MN 下方磁场区的正电子在匀强磁场区域I 和II 运动的最长时间t m ； （3）假如有一定速度范围的大量电子、正电子沿平行长金属板方向匀速进入MN 下方磁场区，它们既能被收集板接收又不重叠，求金属板AB 间所加电压U 的范围.【答案】（1）Bvd （2）Bb （3）3B 2d 2b ＜U ＜221458B d b【解析】 【详解】（1）正电子匀速直线通过平行金属极板AB ，需满足 Bev=Ee因为正电子的比荷是b ，有 E=Ud联立解得：u Bvd =（2）当正电子越过分界线ef 时恰好与分界线ef 相切，正电子在匀强磁场区域I 、II 运动的时间最长。
4T t =m t =2t2111v ev B m R =T ＝122R mv Be＝ππ 联立解得：t Bbπ=（3）临界态1：正电子恰好越过分界线ef ，需满足 轨迹半径R 1＝3d1ev B =m 211v R11U ev B ed=⑪ 联立解得：2213U d B b =临界态2：沿A 极板射入的正电子和沿B 极板射入的电子恰好射到收集板同一点 设正电子在磁场中运动的轨迹半径为R 1 有（R 2﹣14d ）2+9d 2＝22R 2Bev =m 222v RBe 2v =2U e d联立解得：2221458B d bU =解得：U 的范围是：3B 2d 2b ＜U ＜221458B d b2．如图所示，在长度足够长、宽度d=5cm 的区域MNPQ 内，有垂直纸面向里的水平匀强磁场，磁感应强度B=0.33T ．水平边界MN 上方存在范围足够大的竖直向上的匀强电场，电场强度E=200N/C ．现有大量质量m=6.6×10﹣27kg 、电荷量q=3.2×10﹣19C 的带负电的粒子，同时从边界PQ 上的O 点沿纸面向各个方向射入磁场，射入时的速度大小均为V=1.6×106m/s ，不计粒子的重力和粒子间的相互作用．求：(1)求带电粒子在磁场中运动的半径r ；(2)求与x 轴负方向成60°角射入的粒子在电场中运动的时间t ；(3)当从MN 边界上最左边射出的粒子离开磁场时，求仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围，并写出此时这些粒子所在位置构成的图形的曲线方程． 【答案】（1）r=0.1m （2）43.310t s -=⨯ （3）3060~ 曲线方程为222x y R +=(30.10.1R m x m =≤≤) 【解析】 【分析】 【详解】（1）洛伦兹力充当向心力，根据牛顿第二定律可得2v qvB m r=，解得0.1r m =（2）粒子的运动轨迹如图甲所示，由几何关系可知，在磁场中运动的圆心角为30°，粒子平行于场强方向进入电场，粒子在电场中运动的加速度qE a m= 粒子在电场中运动的时间2v t a= 解得43.310t s -=⨯（3）如图乙所示，由几何关系可知，从MN 边界上最左边射出的粒子在磁场中运动的圆心角为60°，圆心角小于60°的粒子已经从磁场中射出，此时刻仍在磁场中的粒子运动轨迹的圆心角均为60°，则仍在磁场中的粒子的初速度方向与x 轴正方向的夹角范围为30°~60° 所有粒子此时分别在以O 点为圆心，弦长0.1m 为半径的圆周上，曲线方程为22x y R += 30.1,0.120R m m x m ⎛⎫=≤≤ ⎪ ⎪⎝⎭【点睛】带电粒子在组合场中的运动问题，首先要运用动力学方法分析清楚粒子的运动情况，再选择合适方法处理．对于匀变速曲线运动，常常运用运动的分解法，将其分解为两个直线的合成，由牛顿第二定律和运动学公式结合求解；对于磁场中圆周运动，要正确画出轨迹，由几何知识求解半径3．如图所示，在第一象限内存在匀强电场，电场方向与x 轴成45°角斜向左下，在第四象限内有一匀强磁场区域，该区域是由一个半径为R 的半圆和一个长为2R 、宽为2R的矩形组成，磁场的方向垂直纸面向里．一质量为m 、电荷量为+q 的粒子(重力忽略不计)以速度v 从Q(0，3R)点垂直电场方向射入电场，恰在P(R ，0)点进入磁场区域．(1)求电场强度大小及粒子经过P 点时的速度大小和方向； (2)为使粒子从AC 边界射出磁场，磁感应强度应满足什么条件；(3)为使粒子射出磁场区域后不会进入电场区域，磁场的磁感应强度应不大于多少?【答案】(1) 224mv E qR=；2v ，速度方向沿y 轴负方向(2)82225mv mv B qR qR ≤≤(3)()22713mvqR- 【解析】 【分析】 【详解】（1）在电场中，粒子沿初速度方向做匀速运动132cos 4522cos 45RL R R =-︒=︒1L vt =沿电场力方向做匀加速运动，加速度为a22sin 452L R R =︒=2212L at =qE a m=设粒子出电场时沿初速度和沿电场力方向分运动的速度大小分别为1v 、2v ，合速度v '1v v =、2v at =，2tan v vθ=联立可得224mv E qR=进入磁场的速度22122v v v v =+='45θ=︒，速度方向沿y 轴负方向（2）由左手定则判定，粒子向右偏转，当粒子从A 点射出时，运动半径12Rr =由211mv qv B r =''得122mvB qR=当粒子从C 点射出时，由勾股定理得()222222R R r r ⎛⎫-+= ⎪⎝⎭解得258r R =由222mv qv B r =''得2825mvB qR=根据粒子在磁场中运动半径随磁场减弱而增大，可以判断，当82225mv mvB qR qR≤≤时，粒子从AC 边界射出（3）为使粒子不再回到电场区域，需粒子在CD 区域穿出磁场，设出磁场时速度方向平行于x 轴，其半径为3r ，由几何关系得222332R r r R ⎛⎫+-= ⎪⎝⎭解得)3714R r =由233mv qv B r =''得)322713mv B qR= 磁感应强度小于3B ，运转半径更大，出磁场时速度方向偏向x 轴下方，便不会回到电场中4．如图所示，空间存在方向垂直于xOy 平面向里的匀强磁场，在0<y<d 的区域Ⅰ内的磁感应强度大小为B ，在y>d 的区域Ⅱ内的磁感应强度大小为2B .一个质量为m 、电荷量为-q 的粒子以速度qBdm从O 点沿y 轴正方向射入区域Ⅰ.不计粒子重力．(1) 求粒子在区域Ⅰ中运动的轨道半径： (2) 若粒子射入区域Ⅰ时的速度为2qBdv m= ，求粒子打在x 轴上的位置坐标，并求出此过程中带电粒子运动的时间； (3) 若此粒子射入区域Ⅰ的速度qBdv m>，求该粒子打在x 轴上位置坐标的最小值． 【答案】（1）R d =（2） ()43OP d =- 23mt qBπ=（3）min 3x d = 【解析】 【分析】 【详解】（1）带电粒子在磁场中运动，洛仑磁力提供向心力：2001v qv B m r =把0qBdv m=，代入上式，解得：R d = (2) 当粒子射入区域Ⅰ时的速度为02v v =时，如图所示在OA 段圆周运动的圆心在O 1，半径为12R d = 在AB 段圆周运动的圆心在O 2，半径为R d = 在BP 段圆周运动的圆心在O 3，半径为12R d = 可以证明ABPO 3为矩形，则图中30θ=,由几何知识可得：132cos303OO d d ==所以：323OO d d =-所以粒子打在x 轴上的位置坐标()133243OP O O OO d =+=- 粒子在OA 段运动的时间为：13023606m mt qB qBππ==粒子在AB 段运动的时间为2120236023m mt q B qBππ==粒子在BP 段运动的时间为313023606m mt t qB qBππ===在此过程中粒子的运动时间：12223mt t t qBπ=+=(3)设粒子在区域Ⅰ中轨道半径为R ，轨迹由图可得粒子打在x 轴上位置坐标：()22222x R R d R d =--+-化简得：222340R Rx x d -++=把上式配方：222213033R x x d ⎛⎫--+= ⎪⎝⎭ 化简为：222213033R x x d ⎛⎫-=-≥ ⎪⎝⎭ 则当23R x =时，位置坐标x 取最小值：min 3x d =5．如图所示，虚线MN 为匀强电场和匀强磁场的分界线，匀强电场场强大小为E 方向竖直向下且与边界MN 成θ=45°角，匀强磁场的磁感应强度为B ，方向垂直纸面向外，在电场中有一点P ，P 点到边界MN 的竖直距离为d 。
高中物理带电粒子在磁场中的运动压轴难题知识归纳总结附答案解析
高中物理带电粒子在磁场中的运动压轴难题知识归纳总结附答案解析一、带电粒子在磁场中的运动压轴题1．如图所示，xOy 平面处于匀强磁场中，磁感应强度大小为B ，方向垂直纸面向外．点3,03P L ⎛⎫ ⎪ ⎪⎝⎭处有一粒子源，可向各个方向发射速率不同、电荷量为q 、质量为m 的带负电粒子．不考虑粒子的重力．（1）若粒子1经过第一、二、三象限后，恰好沿x 轴正向通过点Q （0，-L ），求其速率v 1；（2）若撤去第一象限的磁场，在其中加沿y 轴正向的匀强电场，粒子2经过第一、二、三象限后，也以速率v 1沿x 轴正向通过点Q ，求匀强电场的电场强度E 以及粒子2的发射速率v 2；（3）若在xOy 平面内加沿y 轴正向的匀强电场E o ，粒子3以速率v 3沿y 轴正向发射，求在运动过程中其最小速率v.某同学查阅资料后，得到一种处理相关问题的思路：带电粒子在正交的匀强磁场和匀强电场中运动，若所受洛伦兹力与电场力不平衡而做复杂的曲线运动时，可将带电粒子的初速度进行分解，将带电粒子的运动等效为沿某一方向的匀速直线运动和沿某一时针方向的匀速圆周运动的合运动． 请尝试用该思路求解． 【答案】（1）23BLq m （2221BLq32230B E E v B +⎛⎫ ⎪⎝⎭【解析】 【详解】（1）粒子1在一、二、三做匀速圆周运动，则2111v qv B m r =由几何憨可知：()222113r L r ⎫=-+⎪⎪⎝⎭得到：123BLqv m=（2）粒子2在第一象限中类斜劈运动，有：133L v t=，212qE h t m = 在第二、三象限中原圆周运动，由几何关系：12L h r +=，得到289qLB E m=又22212v v Eh =+，得到：22219BLqv m=（3）如图所示，将3v 分解成水平向右和v '和斜向的v ''，则0qv B qE '=，即0E v B'= 而'223v v v ''=+ 所以，运动过程中粒子的最小速率为v v v =''-'即：22003E E v v B B ⎛⎫=+- ⎪⎝⎭2．如图所示，在xOy 坐标系中，第Ⅰ、Ⅱ象限内无电场和磁场。
高中物理磁场大题(超全)
高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D 为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t 的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C 的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板度为B1．CD为磁场的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，B2含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B中，求：2的带电粒子的速度；（1）进入匀强磁场B2（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV 象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷垂直于y轴射入电场，量为q的带正电的粒子从y轴正半轴上的M点以速度v经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U；MN（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中感应强度B1线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.02×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B应满足什么条件？28．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电的水平初速度射入电场，随后与量为+q的粒子（不计重力）从P点以大小为v边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大乙最大值为U小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN 上，求磁场磁感应强度B 的取值范围．12．如图甲所示，一对平行金属板M 、N 长为L ，相距为d ，O 1O 为中轴线．当两板间加电压U MN =U 0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O 1点以速度v 0沿O 1O 方向射入电场，粒子恰好打在上极板M 的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN 间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN =2U ，后内U MN =﹣U ，大量的上述粒子仍然以速度v 0沿O 1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U 的值；（3）紧贴板右侧建立xOy 坐标系，在xOy 坐标第I 、IV 象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy 坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d ，2d ）的P 点，求磁感应强度B 的大小范围．13．如图所示，在第一、二象限存在场强均为E 的匀强电场，其中第一象限的匀强电场的方向沿x 轴正方向，第二象限的电场方向沿x 轴负方向．在第三、四象限矩形区域ABCD 内存在垂直于纸面向外的匀强磁场，矩形区域的AB 边与x 轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，的质子，以初速度v不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，从y轴上0≤y≤2a的区间垂直于y轴与x轴交点为Q，电子束以相同的速度v和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t时，刻经极板边缘射入磁场．上述m、q、l、t、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U的大小．（2）求t时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t，当在两板间加如图乙所示的周期为2t0、幅值恒为U的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x 轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y 轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O 点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v；Q（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B （图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q=、方向与水平面夹角θ=的速度，在区域I 的小球P在K点具有大小v内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t；A（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹从y轴上P点沿y轴正方角．一质量为m、电荷量为q（q＞0）的粒子以速度v向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过，磁场方向变为垂直纸面向里，大小不变，不计重力．一段时间T（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一的角速不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能Epm（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m 的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ；（3）若甲仍以速度υ向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△px 、△py；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t时间内两板间加上如图乙所示的时电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t、B为已知量．（不考虑粒子间相互影刻经极板边缘射入磁场．上述m、q、l、t响及返回板间的情况）的大小．（1）求电压U时进入两板间的带电粒子在磁场中做圆周运动的半径．（2）求t（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，时刻刚好从极板边缘射出，t则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，2…③偏移量：y=at由①②③解得：U=…④．（2）t0时刻进入两极板的带电粒子，前t时间在电场中偏转，后t时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：vx =v=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：vy =a•t…⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：vy ′=at…⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：tmin=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：tmin=；答：（1）电压U的大小为；。
高考物理电磁学知识点之磁场难题汇编附答案解析
高考物理电磁学知识点之磁场难题汇编附答案解析一、选择题1．如图所示，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为m a、m b、m c，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动，下列选项正确的是()A．m a>m b>m c B．m b>m a>m cC．m c>m a>m b D．m c>m b>m a2．科学实验证明，足够长通电直导线周围某点的磁感应强度大小IB kl=，式中常量k>0，I为电流强度，l为该点与导线的距离。
如图所示，两根足够长平行直导线分别通有电流3I和I（方向已在图中标出），其中a、b为两根足够长直导线连线的三等分点，O为两根足够长直导线连线的中点，下列说法正确的是( )A．a点和b点的磁感应强度方向相同B．a点的磁感应强度比O点的磁感应强度小C．b点的磁感应强度比O点的磁感应强度大D．a点和b点的磁感应强度大小之比为5：73．回旋加速器是加速带电粒子的装置.其核心部分是分别与高频交流电源两极相连接的两个D形金属盒,两盒间的狭缝中形成的周期性变化的电场,使粒子在通过狭缝时都能得到加速,两D形金属盒处于垂直于盒底的匀强磁场中,如图所示,要增大带电粒子射出时的动能,则下列说法中正确的是( )A．减小磁场的磁感应强度B．增大匀强电场间的加速电压C．增大D形金属盒的半径D．减小狭缝间的距离4．有关洛伦兹力和安培力的描述，正确的是（）A．通电直导线在匀强磁场中一定受到安培力的作用B．安培力是大量运动电荷所受洛伦兹力的宏观表现C．带电粒子在匀强磁场中运动受到的洛伦兹力做正功D．通电直导线在磁场中受到的安培力方向与磁场方向平行5．如图甲所示，静止在水平面上的等边三角形金属线框，匝数n＝20，总电阻R＝2.5Ω，边长L＝0.3m，处在两个半径均为r＝0.1m的圆形匀强磁场中，线框顶点与右侧圆心重合，线框底边与左侧圆直径重合，磁感应强度B1垂直水平面向外；B2垂直水平面向里，B1、B2随时间t的变化如图乙所示，线框一直处于静止状态，计算过程中取π3，下列说法正确的是（）A．线框具有向左的运动趋势B．t＝0时刻穿过线框的磁通量为0.5WbC．t＝0.4s时刻线框中感应电动势为1.5VD．0－0.6s内通过线框横截面电荷量为0.018C6．如图所示，在半径为R的圆形区域内，有匀强磁场，磁感应强度为B，方向垂直于圆平面（未画出）。
高考物理带电粒子在磁场中的运动压轴难题知识归纳总结附答案解析
高考物理带电粒子在磁场中的运动压轴难题知识归纳总结附答案解析一、带电粒子在磁场中的运动压轴题1．如图纸面内的矩形 ABCD 区域存在相互垂直的匀强电场和匀强磁场，对边 AB ∥CD 、AD ∥BC ，电场方向平行纸面，磁场方向垂直纸面，磁感应强度大小为 B .一带电粒子从AB 上的 P 点平行于纸面射入该区域，入射方向与 AB 的夹角为 θ（θ<90°），粒子恰好做匀速直线运动并从 CD 射出．若撤去电场，粒子以同样的速度从P 点射入该区域，恰垂直 CD 射出.已知边长 AD=BC=d ，带电粒子的质量为 m ，带电量为 q ，不计粒子的重力.求：(1)带电粒子入射速度的大小；(2)带电粒子在矩形区域内作直线运动的时间； (3)匀强电场的电场强度大小．【答案】（1）cos qBd m θ（2）cos sin m qB θθ （3）2cos qB dm θ【解析】 【分析】画出粒子的轨迹图，由几何关系求解运动的半径，根据牛顿第二定律列方程求解带电粒子入射速度的大小；带电粒子在矩形区域内作直线运动的位移可求解时间；根据电场力与洛伦兹力平衡求解场强. 【详解】（1） 设撤去电场时，粒子在磁场中做匀速圆周运动的半径为R ，画出运动轨迹如图所示，轨迹圆心为O ．由几何关系可知：cos d Rθ=洛伦兹力做向心力：200v qv B m R= 解得0cos qBdv m θ=（2）设带电粒子在矩形区域内作直线运动的位移为x ，有sin d xθ= 粒子作匀速运动：x=v 0t 联立解得cos sin m t qB θθ=（3）带电粒子在矩形区域内作直线运动时，电场力与洛伦兹力平衡：Eq=qv 0B解得2qB dE mcos θ=【点睛】此题关键是能根据粒子的运动情况画出粒子运动的轨迹图，结合几何关系求解半径等物理量；知道粒子作直线运动的条件是洛伦兹力等于电场力.2．如图所示，在平面直角坐标系xOy 的第二、第三象限内有一垂直纸面向里、磁感应强度为B 的匀强磁场区域△ABC ，A 点坐标为（0，3a ），C 点坐标为（0，﹣3a ），B 点坐标为(23a -，-3a ）．在直角坐标系xOy 的第一象限内，加上方向沿y 轴正方向、场强大小为E=Bv 0的匀强电场，在x=3a 处垂直于x 轴放置一平面荧光屏，其与x 轴的交点为Q ．粒子束以相同的速度v 0由O 、C 间的各位置垂直y 轴射入，已知从y 轴上y =﹣2a 的点射入磁场的粒子在磁场中的轨迹恰好经过O 点．忽略粒子间的相互作用，不计粒子的重力． （1）求粒子的比荷；（2）求粒子束射入电场的纵坐标范围；（3）从什么位置射入磁场的粒子打到荧光屏上距Q 点最远？求出最远距离．【答案】(1)0v Ba(2)0≤y≤2a (3)78y a =，94a【解析】 【详解】(1)由题意可知， 粒子在磁场中的轨迹半径为r ＝a 由牛顿第二定律得Bqv 0＝m 2v r故粒子的比荷v q m Ba= (2)能进入电场中且离O 点上方最远的粒子在磁场中的运动轨迹恰好与AB 边相切，设粒子运动轨迹的圆心为O ′点，如图所示．由几何关系知O ′A ＝r ·ABBC＝2a 则OO ′＝OA －O ′A ＝a即粒子离开磁场进入电场时，离O 点上方最远距离为OD ＝y m ＝2a所以粒子束从y 轴射入电场的范围为0≤y ≤2a (3)假设粒子没有射出电场就打到荧光屏上，有3a ＝v 0·t 02019222qE y t a a m ==>，所以，粒子应射出电场后打到荧光屏上粒子在电场中做类平抛运动，设粒子在电场中的运动时间为t ，竖直方向位移为y ，水平方向位移为x ，则 水平方向有x ＝v 0·t竖直方向有212qE y t m=代入数据得x ＝2ay设粒子最终打在荧光屏上的点距Q 点为H ，粒子射出电场时与x 轴的夹角为θ，则002tan y x qE x v m v y v v aθ⋅===有H ＝(3a －x )·tan θ＝(32)2a y y -当322a y y -=时，即y ＝98a 时，H 有最大值 由于98a <2a ，所以H 的最大值H max ＝94a ，粒子射入磁场的位置为y ＝98a －2a ＝－78a3．某控制带电粒子运动的仪器原理如图所示，区域PP′M′M 内有竖直向下的匀强电场，电场场强E ＝1.0×103V/m ，宽度d ＝0.05m ，长度L ＝0.40m ；区域MM′N′N 内有垂直纸面向里的匀强磁场，磁感应强度B ＝2.5×10－2T ，宽度D ＝0.05m ，比荷qm＝1.0×108C/kg 的带正电的粒子以水平初速度v 0从P 点射入电场．边界MM′不影响粒子的运动，不计粒子重力．(1) 若v 0＝8.0×105m/s ，求粒子从区域PP′N′N 射出的位置；(2) 若粒子第一次进入磁场后就从M′N′间垂直边界射出，求v 0的大小； (3) 若粒子从M′点射出，求v 0满足的条件．【答案】(1)0.0125m (2) 3.6×105m/s. (3) 第一种情况：v 0＝54.00.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3、4)第二种情况：v 0＝53.20.8()10/21nm s n -⨯+ (其中n ＝0、1、2、3)．【解析】 【详解】(1) 粒子以水平初速度从P 点射入电场后，在电场中做类平抛运动，假设粒子能够进入磁场，则竖直方向21··2Eq d t m＝ 得2mdt qE=代入数据解得t ＝1.0×10－6s 水平位移x ＝v 0t 代入数据解得x ＝0.80m因为x 大于L ，所以粒子不能进入磁场，而是从P′M′间射出，则运动时间t 0＝0Lv ＝0.5×10－6s ，竖直位移201··2Eq y t m＝＝0.0125m所以粒子从P′点下方0.0125m 处射出．(2) 由第一问可以求得粒子在电场中做类平抛运动的水平位移x ＝v 0 2mdqE粒子进入磁场时，垂直边界的速度 v 1＝qE m ·t ＝2qEd m设粒子与磁场边界之间的夹角为α，则粒子进入磁场时的速度为v ＝1v sin α在磁场中由qvB ＝m 2v R得R ＝mv qB 粒子第一次进入磁场后，垂直边界M′N′射出磁场，必须满足x ＋Rsinα＝L把x ＝v 02md qE 、R ＝mv qB 、v ＝1v sin α、12qEdv m ＝代入解得 v 0＝L·2Eqmd－E B v 0＝3.6×105m/s.(3) 由第二问解答的图可知粒子离MM′的最远距离Δy ＝R －Rcosα＝R(1－cosα) 把R ＝mv qB 、v ＝1v sin α、12qEd v m＝代入解得 12(1cos )12tan sin 2mEd mEd y B q B q ααα-∆==可以看出当α＝90°时，Δy 有最大值，(α＝90°即粒子从P 点射入电场的速度为零，直接在电场中加速后以v 1的速度垂直MM′进入磁场运动半个圆周回到电场)1max 212mv m qEd mEdy qB qB m B q∆===Δy max ＝0.04m ，Δy max 小于磁场宽度D ，所以不管粒子的水平射入速度是多少，粒子都不会从边界NN′射出磁场．若粒子速度较小，周期性运动的轨迹如下图所示：粒子要从M′点射出边界有两种情况， 第一种情况： L ＝n(2v 0t ＋2Rsinα)＋v 0t 把2md t qE =R ＝mv qB 、v 1＝vsinα、12qEdv m＝代入解得 0221221L qE n E v n md n B=⋅++v 0＝ 4.00.821n n -⎛⎫⎪+⎝⎭×105m/s(其中n ＝0、1、2、3、4)第二种情况：L ＝n(2v 0t ＋2Rsinα)＋v 0t ＋2Rsinα 把2md t qE =、R ＝mv qB 、v 1＝vsinα、12qEd v m＝02(1)21221L qE n E v n md n B+=⋅++v0＝3.20.8 21nn-⎛⎫⎪+⎝⎭×105m/s(其中n＝0、1、2、3)．4．如图所示，半径r=0.06m的半圆形无场区的圆心在坐标原点O处，半径R=0.1m，磁感应强度大小B=0.075T的圆形有界磁场区的圆心坐标为（0，0.08m），平行金属板MN的极板长L=0.3m、间距d=0.1m，极板间所加电压U=6.4x102V，其中N极板收集到的粒子全部中和吸收．一位于O处的粒子源向第一、二象限均匀地发射速度为v的带正电粒子，经圆形磁场偏转后，从第一象限出射的粒子速度方向均沿x轴正方向，已知粒子在磁场中的运动半径R0=0.08m，若粒子重力不计、比荷qm=108C/kg、不计粒子间的相互作用力及电场的边缘效应．sin53°=0.8，cos53°=0.6．（1）求粒子的发射速度v的大小；（2）若粒子在O点入射方向与x轴负方向夹角为37°，求它打出磁场时的坐标：（3）N板收集到的粒子占所有发射粒子的比例η．【答案】（1）6×105m/s；（2）（0，0.18m）；（3）29%【解析】【详解】（1）由洛伦兹力充当向心力，即qvB=m2vR可得：v=6×105m/s；（2）若粒子在O点入射方向与x轴负方向夹角为37°，作出速度方向的垂线与y轴交于一点Q，根据几何关系可得PQ=0.0637cos=0.08m，即Q为轨迹圆心的位置；Q到圆上y轴最高点的距离为0.18m-0.0637sin=0.08m，故粒子刚好从圆上y轴最高点离开；故它打出磁场时的坐标为（0，0.18m）；（3）如上图所示，令恰能从下极板右端出射的粒子坐标为y ，由带电粒子在电场中偏转的规律得： y =12at 2…① a =qE m =qU md …② t =Lv…③ 由①②③解得：y =0.08m设此粒子射入时与x 轴的夹角为α，则由几何知识得：y =r sinα+R 0-R 0cosα 可知tanα=43，即α=53° 比例η=53180︒×100%=29%5．如图所示，坐标原点O 左侧2m 处有一粒子源，粒子源中，有带正电的粒子(比荷为qm=1.0×1010C/kg)由静止进人电压U= 800V 的加速电场，经加速后沿x 轴正方向运动，O 点右侧有以O 1点为圆心、r=0.20m 为半径的圆形区域，内部存在方向垂直纸面向里，磁感应强度大小为B=1.0×10－3T 的匀强磁场(图中未画出)圆的左端跟y 轴相切于直角坐标系原点O ，右端与一个足够大的荧光屏MN 相切于x 轴上的A 点，粒子重力不计。
磁场难题集锦(含问题详解)
实用标准文案磁场难题集锦一．解答题（共9小题）1．（2009•浙江）如图所示，x轴正方向水平向右，y轴正方向竖直向上．在xOy平面内与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场．在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q（q＞0）和初速度v的带电微粒．发射时，这束带电微粒分布在0＜y＜2R的区间内．已知重力加速度大小为g．（1）从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向．（2）请指出这束带电微粒与x轴相交的区域，并说明理由．（3）在这束带电磁微粒初速度变为2V，那么它们与x轴相交的区域又在哪里？并说明理由．2．（2011•江苏）某种加速器的理想模型如图1所示：两块相距很近的平行小极板中间各开有一小孔a、b，两极板间电压u ab的变化图象如图2所示，电压的最大值为U0、周期为T0，在两极板外有垂直纸面向里的匀强磁场．若将一质量为m0、电荷量为q的带正电的粒子从板内a孔处静止释放，经电场加速后进入磁场，在磁场中运动时间T0后恰能再次从a 孔进入电场加速．现该粒子的质量增加了．（粒子在两极板间的运动时间不计，两极板外无电场，不考虑粒子所受的重力）（1）若在t=0时刻将该粒子从板内a孔处静止释放，求其第二次加速后从b孔射出时的动能；（2）现在利用一根长为L的磁屏蔽管（磁屏蔽管置于磁场中时管内无磁场，忽略其对管外磁场的影响），使图1中实线轨迹（圆心为O）上运动的粒子从a孔正下方相距L处的c孔水平射出，请在答题卡图上的相应位置处画出磁屏蔽管；（3）若将电压u ab的频率提高为原来的2倍，该粒子应何时由板内a孔处静止开始加速，才能经多次加速后获得最大动能？最大动能是多少？3．如图，在区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内．已知沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上点离开磁场．求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷；（2）此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间．4．图中左边有一对平行金属板，两板相距为d，电压为V；两板之间有匀强磁场，磁感应强度大小为B0，方向平行于板面并垂直于纸面朝里．图中右边有一边长为a的正三角形区域EFG（EF边与金属板垂直），在此区域内及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里．假设一系列电荷量为q的正离子沿平行于金属板面、垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域．不计重力．（1）已知这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量．（2）已知这些离子中的离子乙从EG边上的I点（图中未画出）穿出磁场，且GI长为．求离子乙的质量．（3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域内可能有离子到达．5．（2006•甘肃）如图所示，在x＜0与x＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向均垂直于纸面向里，且B1＞B2．一个带负电荷的粒子从坐标原点O以速度v沿x轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件．6．如图，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于xy平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P（x=0，y=h）点以一定的速度平行于x轴正方向入射．这时若只有磁场，粒子将做半径为R0的圆周运动：若同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P点运动到x=R0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x轴交于M点，不计重力．已知h=6cm，R0=10cm，求：（1）粒子到达x=R0平面时速度方向与x轴的夹角以及粒子到x轴的距离；（2）M点的横坐标x M．7．（2007•江苏）磁谱仪是测量α能谱的重要仪器．磁谱仪的工作原理如图所示，放射源S发出质量为m、电量为q的α粒子沿垂直磁场方向进入磁感应强度为B的匀强磁场，被限束光栏Q限制在2φ的小角度内，α粒子经磁场偏转后打到与束光栏平行的感光片P上．（重力影响不计）（1）若能量在E～E+△E（△E＞0，且△E≪E）范围内的α粒子均垂直于限束光栏的方向进入磁场．试求这些α粒子打在胶片上的范围△x1．（2）实际上，限束光栏有一定的宽度，α粒子将在2φ角内进入磁场．试求能量均为E的α粒子打到感光胶片上的范围△x2．8．如图，在x轴下方有匀强磁场，磁感应强度大小为B，方向垂直于x y平面向外．P是y轴上距原点为h的一点，N0为x轴上距原点为a的一点．A是一块平行于x轴的挡板，与x轴的距离为，A的中点在y轴上，长度略小于．带点粒子与挡板碰撞前后，x方向的分速度不变，y方向的分速度反向、大小不变．质量为m，电荷量为q（q＞0）的粒子从P点瞄准N0点入射，最后又通过P点．不计重力．求粒子入射速度的所有可能值．9．（2007•浙江）两屏幕荧光屏互相垂直放置，在两屏内分别去垂直于两屏交线的直线为x和y轴，交点O为原点，如图所示．在y＞0，0＜x＜a的区域有垂直于纸面向内的匀强磁场，在y＞0，x＞a的区域有垂直于纸面向外的匀强磁场，两区域内的磁感应强度大小均为B．在O点出有一小孔，一束质量为m、带电量为q（q＞0）的粒子沿x周经小孔射入磁场，最后打在竖直和水平荧光屏上，使荧光屏发亮．入射粒子的速度可取从零到某一最大值之间的各种数值．已知速度最大的粒子在0＜x＜a的区域中运动的时间与在x＞a的区域中运动的时间之比为2：5，在磁场中运动的总时间为7T/12，其中T为该粒子在磁感应强度为B的匀强磁场中做圆周运动的周期．试求两个荧光屏上亮线的范围（不计重力的影响）．磁场难题集锦参考答案与试题解析一．解答题（共9小题）1．（2009•浙江）如图所示，x轴正方向水平向右，y轴正方向竖直向上．在xOy平面内与y轴平行的匀强电场，在半径为R的圆内还有与xOy平面垂直的匀强磁场．在圆的左边放置一带电微粒发射装置，它沿x轴正方向发射出一束具有相同质量m、电荷量q（q＞0）和初速度v的带电微粒．发射时，这束带电微粒分布在0＜y＜2R的区间内．已知重力加速度大小为g．（1）从A点射出的带电微粒平行于x轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向．（2）请指出这束带电微粒与x轴相交的区域，并说明理由．（3）在这束带电磁微粒初速度变为2V，那么它们与x轴相交的区域又在哪里？并说明理由．考点：带电粒子在匀强磁场中的运动．专题：压轴题．分析：带电粒子沿半径方向射入匀强磁场中，做匀速圆周运动后，沿半径的方向射出．当没有沿半径方向射入时仍做匀速圆周运动，则圆心必经过入射点与出射点连线的中垂线．解答：解：本题考查带电粒子在复合场中的运动．带电粒子平行于x轴从C点进入磁场，说明带电微粒所受重力和电场力平衡．设电场强度大小为E，由mg=qE可得方向沿y轴正方向．带电微粒进入磁场后，将做圆周运动．且r=R如图（a）所示，设磁感应强度大小为B．由得方向垂直于纸面向外（2）一：从任一点P水平进入磁场的带电微粒在磁场中做半径为R的匀速圆周运动，其圆心位于其正下方的Q点，如图b所示，这束带电微粒进入磁场后的圆心轨迹是如图b的虚线半圆，此圆的圆心是坐标原点．二：从任一点P水平进入磁场的带电微粒在磁场中做半径为R的匀速圆周运动．如图b示，高P点与O′点的连线与y轴的夹角为θ，其圆心Q的坐标为（﹣Rsinθ，Rcosθ），圆周运动轨迹方程为（x+Rsinθ）2+（y﹣Rcosθ）2=R2得x=0 或 x=﹣Rsinθ，y=0 或y=R（1+cosθ）可得带电微粒做圆周运动的轨迹与磁场边界的交点为，求，坐标为后者的点就是P点，须舍去，可见，这束带电微粒都是通过坐标原点离开磁场的．（3）带电微粒初速度大小变为2v，则从任一点P水平进入磁场的带电微粒在磁场中做匀速圆周运动的半径r′为带电微粒在磁场中经过一段半径为r′的圆弧运动后，将在y轴的右方（x＞0）的区域离开磁场并做匀速直线运动，如图c所示．靠近圆磁场上边发射出来的带电微粒在恰好没有磁场力，则会射向x轴正方向的无穷远处，答案：（1）；方向垂直于纸面向外；（2）通过坐标原点离开磁场的；（3）与x同相交的区域范围是x＞0．点评：带电粒子以相同的速度方向，沿不同位置进入匀强磁场时，轨迹的圆弧长度不同，则运动的时间不同，但半径仍相同．2．（2011•江苏）某种加速器的理想模型如图1所示：两块相距很近的平行小极板中间各开有一小孔a、b，两极板间电压u ab的变化图象如图2所示，电压的最大值为U0、周期为T0，在两极板外有垂直纸面向里的匀强磁场．若将一质量为m0、电荷量为q的带正电的粒子从板内a孔处静止释放，经电场加速后进入磁场，在磁场中运动时间T后恰能再次从a 孔进入电场加速．现该粒子的质量增加了．（粒子在两极板间的运动时间不计，两极板外无电场，不考虑粒子所受的重力）（1）若在t=0时刻将该粒子从板内a孔处静止释放，求其第二次加速后从b孔射出时的动能；（2）现在利用一根长为L的磁屏蔽管（磁屏蔽管置于磁场中时管内无磁场，忽略其对管外磁场的影响），使图1中实线轨迹（圆心为O）上运动的粒子从a孔正下方相距L处的c孔水平射出，请在答题卡图上的相应位置处画出磁屏蔽管；（3）若将电压u ab的频率提高为原来的2倍，该粒子应何时由板内a孔处静止开始加速，才能经多次加速后获得最大动能？最大动能是多少？分析：（1）求第二次加速后从b孔射出时的动能只需知道加速时所对应的电压，故图2求电压即可．（2）加入屏蔽管后粒子在屏蔽管中做匀速直线运动，离开屏蔽管后运动轨迹与原来的运动轨迹相似，只是向下平移了l．（3）从图象可以看出，时间每改变（图象中为1），电压改变为（图象中为4），所以图象中电压分别为50，46，42，38，…10，6，2，共13个，设某时刻t，u=U0时被加速，此时刻可表示为，静止开始加速的时刻t1为，其中n=12，将n=12代入得，因为，在u＞0时，粒子被加速，则最多连续被加速的次数：N=，所以只能取N=25，解得，由于电压的周期为，所以（n=0，1，2，3…）故粒子由静止开始被加速的时刻（n=0，1，2，…）故加速时的电压分别，，…，，，解得．解解：（1）质量为m0的粒子在磁场中作匀速圆周运动Bqv=，答：则当粒子的质量增加了m0，其周期增加△T=T0根据题图2可知，粒子第一次的加速电压u1=U0经过第二次加速，第2次加速电压u2，如图2在三角形中，，所以粒子第二次的加速电压粒子射出时的动能 E k2=qu1+qu2解得（2）因为磁屏蔽管使粒子匀速运动至以下L处，出管后仍然做圆周运动，可到C点水平射出．磁屏蔽管的位置如图1所示．粒子运动的轨迹如图3．（3）如图4（用Excel作图）设T0=100，U0=50，得到在四分之一周期内的电压随时间变化的图象从图象可以看出，时间每改变（图象中为1），电压改变为（图象中为4），所以图象中电压分别为50，46，42，38，…10，6，2，共13个，设某时刻t，u=U0时被加速，此时刻可表示为，因为，在u＞0时，粒子被加速，则最多连续被加速的次数：N=，得N=25．所以只能取N=25，解得，由于电压的周期为，所以（n=0，1，2，3…）故粒子由静止开始被加速的时刻（n=0，1，2，…）故加速时的电压分别，，…，，，加速电压做的总功，即动能的最大值，故粒子的最大动能解得．3．如图，在区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内．已知沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上点离开磁场．求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷；（2）此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间．解答：解：（1）初速度与y轴方向平行的粒子在磁场中的运动轨迹如图1中的弧OP所示，其圆心为C．由几何关系可知，∠POC=30°；△OCP为等腰三角形故∠OCP=①此粒子飞出磁场所用的时间为t0=②式中T为粒子做圆周运动的周期．设粒子运动速度的大小为v，半径为R，由几何关系可得R= a ③由洛仑兹力公式和牛顿第二定律有qvB=m④T=⑤联立②③④⑤解得⑥（2）仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出．依题意，同一时刻仍在磁场内的粒子到O点距离相同．在t0时刻仍在磁场中的粒子应位于以O点为圆心、OP为半径的弧上．如图所示．设此时位于P、M、N三点的粒子的初速度分别为v P、v M、v N．由对称性可知v P与OP、v M与OM、v N 与ON的夹角均为．设v M、v N与y轴正向的夹角分别为θM、θN，由几何关系有⑦⑧对于所有此时仍在磁场中的粒子，其初速度与y轴正方向所成的夹角θ应满足≤θ≤（3）在磁场中飞行时间最长的粒子的运动轨迹应与磁场右边界相切，其轨迹如图2所示．由几何关系可知：OM=OP由对称性可知ME=OP由图可知，圆的圆心角为240°，从粒子发射到全部粒子飞出磁场所用的时间2t0；4．图中左边有一对平行金属板，两板相距为d，电压为V；两板之间有匀强磁场，磁感应强度大小为B0，方向平行面、垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域．不计重力．（1）已知这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量．（2）已知这些离子中的离子乙从EG边上的I点（图中未画出）穿出磁场，且GI长为．求离子乙的质量．（3）若这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域内可能有离子到达．解答：解：（1）粒子进入正交的电磁场做匀速直线运动，设粒子的速度为v，电场的场强为E0，根据平衡条件得E0q=B0qv①②由①②化简得③粒子甲垂直边界EF进入磁场，又垂直边界EF穿出磁场，则轨迹圆心在EF上．粒子运动中经过EG，说明圆轨迹与EG相切，在如图的三角形中半径为R=acos30°tan15°④⑤连立④⑤化简得⑥在磁场中粒子所需向心力由洛仑兹力提供，根据牛顿第二定律得⑦连立③⑦化简得⑧（2）由于I点将EG边按1比3等分，根据三角形的性质说明此轨迹的弦与EG垂直，在如图的三角形中，有⑨同理⑩（3）最轻离子的质量是甲的一半，根据半径公式离子的轨迹半径与离子质量成正比，所以质量在甲和最轻离子之间的所有离子都垂直边界EF穿出磁场，甲最远离H的距离为，最轻离子最近离H的距离为，所以在离H的距离为到之间的E F边界上有离子穿出磁场．比甲质量大的离子都从EG穿出磁场，其中甲运动中经过EG上的点最近，质量最大的乙穿出磁场的1位置是最远点，所以在EG上穿出磁场的离子都在这两点之间．5．（2006•甘肃）如图所示，在x＜0与x＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向均垂直于纸面向里，且B1＞B2．一个带负电荷的粒子从坐标原点O以速度v沿x轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件．解：根据牛顿第二定律得解答：化简得①②如右图是粒子在一个周期的运动，则粒子在一个周期内经过y负半轴的点在y负半轴下移2（R2﹣R1），在第n次经过y负半轴时应下移2R1，则有 2n（R2﹣R1）=2R1③连立①②③化简得，n=1，2，3，…6．如图，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于xy平面（纸面）向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P（x=0，y=h）点以一定的速度平行于x轴正方向入射．这时若只有磁场，粒子将做半径为R0的圆周运动：若同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P点运动到x=R0平面（图中虚线所示）时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与x轴交于M点，不计重力．已知h=6cm，R0=10cm，求：（1）粒子到达x=R0平面时速度方向与x轴的夹角以及粒子到x轴的距离；（2）M点的横坐标x M．解解：（1）做直线运动有：qE=qBv0①答：做圆周运动有：qBv0=m②只有电场时，粒子做类平抛运动，有：qE=ma ③R0=v0t ④v y=at ⑤从③④⑤解得⑥，从①得E=Bv0⑦，从②式得⑧，将⑦、⑧代入⑥得：v y=v0粒子速度大小为：v==v0速度方向与x轴夹角为：θ=粒子与x轴的距离为：H=h+at2=h+代入数据得H=11cm．（2）撤电场加上磁场后，有：qBv=m解得：R=R0，代入数据得R=14cm．粒子运动轨迹如图所示，圆心C位于与速度v方向垂直的直线上，该直线与x轴和y轴的夹角均为，由几何关系得C点坐标为：x c=2R0，代入数据得x C=20cmy c=H﹣R0=h﹣，代入数据得y C=1cm过C作x轴的垂线，在△CDM中：=R=R0=y c=h﹣解得：==M点横坐标为：x M=2R0+代入数据得x M=34cm答：（1）粒子到达x=R0平面时速度方向与x轴的夹角为，粒子到x轴的距离为11cm；（2）M点的横坐标x M为34cm．7．（2007•江苏）磁谱仪是测量α能谱的重要仪器．磁谱仪的工作原理如图所示，放射源S发出质量为m、电量为q的α粒子沿垂直磁场方向进入磁感应强度为B的匀强磁场，被限束光栏Q限制在2φ的小角度内，α粒子经磁场偏转后打到与束光栏平行的感光片P上．（重力影响不计）（1）若能量在E～E+△E（△E＞0，且△E≪E）范围内的α粒子均垂直于限束光栏的方向进入磁场．试求这些α粒子打在胶片上的范围△x1．（2）实际上，限束光栏有一定的宽度，α粒子将在2φ角内进入磁场．试求能量均为E的α粒子打到感光胶片上的范围△x2．解答：解析：设α粒子以速度v进入磁场，打在胶片上的位置距S的距离为x 圆周运动α粒子的动能且 x=2R解得：．△x1=﹣当x＜＜1时，（1+x）n≈1+x n由上式可得：．（2）动能为E的α粒子沿±φ角入射，轨道半径相同，设为R圆周运动α粒子的动能由几何关系得答：（1）（2）8．如图，在x轴下方有匀强磁场，磁感应强度大小为B，方向垂直于x y平面向外．P是y轴上距原点为h的一点，N0为x轴上距原点为a的一点．A是一块平行于x轴的挡板，与x轴的距离为，A的中点在y轴上，长度略小于．带点粒子与挡板碰撞前后，x方向的分速度不变，y方向的分速度反向、大小不变．质量为m，电荷量为q（q＞0）的粒子从P点瞄准N0点入射，最后又通过P点．不计重力．求粒子入射速度的所有可能值．解答：解：设粒子的入射速度为v，第一次射出磁场的点为N′0，与板碰撞后再次进入磁场的位置为N1，子在磁场中运动的轨道半径为R，有 (1)粒子速率不变，每次进入磁场与射出磁场位置间距离x1保持不变有x1=N0′N0=2Rsinθ (2)粒子射出磁场与下一次进入磁场位置间的距离x2始终不变，与N0′N0相等．由图可以看出x2=a (3)设粒子最终离开磁场时，与档板相碰n次（n=0、1、2、3…）．若粒子能回到P点，由对称性，出射点的x坐标应为﹣a，即（n+1）x1﹣nx2=2a (4)由（3）（4）两式得 (5)若粒子与挡板发生碰撞，有 (6)联立（3）（4）（6）得：n＜3 (7)联立（1）（2）（5）得： (8)把代入（8）中得；；；答：粒子入射速度的所有可能值为；；．9．（2007•浙江）两屏幕荧光屏互相垂直放置，在两屏内分别去垂直于两屏交线的直线为x和y轴，交点O为原点，如图所示．在y＞0，0＜x＜a的区域有垂直于纸面向内的匀强磁场，在y＞0，x＞a的区域有垂直于纸面向外的匀强磁场，两区域内的磁感应强度大小均为B．在O点出有一小孔，一束质量为m、带电量为q（q＞0）的粒子沿x周经小孔射入磁场，最后打在竖直和水平荧光屏上，使荧光屏发亮．入射粒子的速度可取从零到某一最大值之间的各种数值．已知速度最大的粒子在0＜x＜a的区域中运动的时间与在x＞a的区域中运动的时间之比为2：5，在磁场中运动的总时间为7T/12，其中T为该粒子在磁感应强度为B的匀强磁场中做圆周运动的周期．试求两个荧光屏上亮线的范围（不计重力的影响）．解答：解：对于y轴上的光屏亮线范围的临界条件如图1所示：带电粒子的轨迹和x=a相切，此时r=a，y轴上的最高点为y=2r=2a；对于 x轴上光屏亮线范围的临界条件如图2所示：左边界的极限情况还是和x=a相切，此刻，带电粒子在右边的轨迹是个圆，由几何知识得到在x轴上的坐标为x=2a；速度最大的粒子是如图2中的实线，又两段圆弧组成，圆心分别是c和c′由对称性得到 c′在 x 轴上，设在左右两部分磁场中运动时间分别为t1和t2，满足解得由数学关系得到： OP=2a+R代入数据得到：所以在x 轴上的范围是．。
高考物理带电粒子在磁场中的运动压轴难题知识归纳总结含答案解析
高考物理带电粒子在磁场中的运动压轴难题知识归纳总结含答案解析一、带电粒子在磁场中的运动压轴题1．如图所示，同轴圆形区域内、外半径分别为R1＝1 m、R2＝3m，半径为R1的圆内分布着B1＝2.0 T的匀强磁场，方向垂直于纸面向外；外面环形磁场区域分布着B2＝0.5 T的匀强磁场，方向垂直于纸面向内．一对平行极板竖直放置，极板间距d＝3cm，右极板与环形磁场外边界相切，一带正电的粒子从平行极板左板P点由静止释放，经加速后通过右板小孔Q，垂直进入环形磁场区域．已知点P、Q、O在同一水平线上，粒子比荷4×107C/kg，不计粒子的重力，且不考虑粒子的相对论效应．求：(1) 要使粒子不能进入中间的圆形磁场区域，粒子在磁场中的轨道半径满足什么条件？(2) 若改变加速电压大小，可使粒子进入圆形磁场区域，且能竖直通过圆心O，则加速电压为多大？(3) 从P点出发开始计时，在满足第(2)问的条件下，粒子到达O点的时刻．【答案】(1) r1<1m. (2) U＝3×107V. (3) t=(6.1×10－8＋12.2×10－8k)s(k＝0，1，2，3，…)【解析】【分析】（1）画出粒子恰好不进入中间磁场区的临界轨迹，先根据几何关系求出半径；（2）画出使粒子进入圆形磁场区域，且能竖直通过圆心O的轨迹，结合几何关系求解半径，然后根据洛伦兹力提供向心力列方程，再根据动能定理对直线加速过程列方程，最后联立方程组求解加速电压；（3）由几何关系，得到轨迹对应的圆心角，求解粒子从Q孔进入磁场到第一次到O点所用的时间，然后考虑周期性求解粒子到达O点的时刻．【详解】(1) 粒子刚好不进入中间磁场时轨迹如图所示，设此时粒子在磁场中运动的半径为r1，在Rt△QOO1中有r12＋R22＝(r1＋R1)2代入数据解得r1＝1m粒子不能进入中间磁场，所以轨道半径r1<1m.(2) 轨迹如图所示，由于O 、O 3、Q 共线且水平，粒子在两磁场中的半径分别为r 2、r 3，洛伦兹力不做功，故粒子在内外磁场的速率不变，由qvB ＝m 2v r 得r ＝mv qB易知r 3＝4r 2且满足(r 2＋r 3)2＝(R 2－r 2)2＋r 32解得r 2＝34m ，r 3＝3m 又由动能定理有qU ＝12mv 2 代入数据解得U ＝3×107V .(3)带电粒子从P 到Q 的运动时间为t 1，则t 1满足12v t 1＝d 得t 1＝10－9s 令∠QO 2O 3＝θ，所以cos θ＝0.8，θ＝37°(反三角函数表达亦可)圆周运动的周期T ＝2m qBπ 故粒子从Q 孔进入磁场到第一次到O 点所用的时间为8221372180532610360360m m t s qB qB ππ-⨯⨯⨯－＝＋＝ 考虑到周期性运动，t 总＝t 1＋t 2＋k(2t 1＋2t 2)＝(6.1×10－8＋12.2×10－8k)s (k ＝0，1，2，3，…)．2．空间中存在方向垂直于纸面向里的匀强磁场，磁感应强度为B ，一带电量为+q 、质量为m 的粒子，在P 点以某一初速开始运动，初速方向在图中纸面内如图中P 点箭头所示．该粒子运动到图中Q 点时速度方向与P 点时速度方向垂直，如图中Q 点箭头所示．已知P 、Q 间的距离为L ．若保持粒子在P 点时的速度不变，而将匀强磁场换成匀强电场，电场方向与纸面平行且与粒子在P 点时速度方向垂直，在此电场作用下粒子也由P 点运动到Q 点．不计重力．求：（1）电场强度的大小．（2）两种情况中粒子由P 运动到Q 点所经历的时间之比． 【答案】22B qL E m=；2B E t t π= 【解析】【分析】【详解】（1）粒子在磁场中做匀速圆周运动，以v 0表示粒子在P 点的初速度，R 表示圆周的半径，则有200v qv B m R= 由于粒子在Q 点的速度垂直它在p 点时的速度，可知粒子由P 点到Q 点的轨迹为14圆周，故有2R = 以E 表示电场强度的大小，a 表示粒子在电场中加速度的大小，t E 表示粒子在电场中由p 点运动到Q 点经过的时间，则有qE ma = 水平方向上：212E R at = 竖直方向上：0E R v t =由以上各式，得 22B qL E m= 且E m t qB = （2）因粒子在磁场中由P 点运动到Q 点的轨迹为14圆周，即142B t T m qB π== 所以2B E t t π=3．在平面直角坐标系x0y 中，第I 象限内存在垂直于坐标平面向里的匀强磁场，在A (L ，0)点有一粒子源，沿y 轴正向发射出速率分别为υ、5υ、9υ的同种带电粒子，粒子质量为m ，电荷量为q ．在B (0，L )、C (0，3L )、D (0，5L )放一个粒子接收器，B 点的接收器只能吸收来自y 轴右侧到达该点的粒子，C 、D 两点的接收器可以吸收沿任意方向到达该点的粒子．已知速率为υ的粒子恰好到达B 点并被吸收，不计粒子重力．(1)求第I 象限内磁场的磁感应强度B 1;(2)计算说明速率为5v 、9v 的粒子能否到达接收器;(3)若在第Ⅱ象限内加上垂直于坐标平面的匀强磁场，使所有粒子均到达接收器，求所加磁场的磁感应强度B 2的大小和方向．【答案】(1)1mv B qL =(2)故速率为v 5的粒子被吸收，速率为9v 的粒子不能被吸收(3)2217'(173)m B qL=-（或2(17317)'4mv B qL +=），垂直坐标平面向外 【解析】【详解】（1）由几何关系知，速率为v 的粒子在第Ⅰ象限内运动的半径为R L =①由牛顿运动定律得21v qvB m R=② 得1mv B qL=③ （2）由（1）中关系式可得速率为v 5、9v 的粒子在磁场中的半径分别为5L 、9L . 设粒子与y 轴的交点到O 的距离为y ，将5R L =和9R L =分别代入下式222()R L y R -+=④得这两种粒子在y 轴上的交点到O 的距离分别为3L 、17L ⑤故速率为v 5的粒子被吸收，速率为9v 的粒子不能被吸收．⑥（3）若速度为9v 的粒子能到达D 点的接收器，则所加磁场应垂直坐标平面向外⑦ 设离子在所加磁场中的运动半径为1R ，由几何关系有15172917L L R L L -=⑧ 又221(9)9v q vB m R ⋅=⑨ 解得2217(517)mv B qL=-（或2(51717)4mv B qL +=）⑩ 若粒子到达C 点的接收器，所加磁场应垂直于坐标平面向里同理：21732917L LR L L-= 222(9)9'v q vB m R ⋅= 解得2217'(173)m B qL=-（或2(17317)'4mv B qL +=）4．如图所示的xOy 坐标系中，Y 轴右侧空间存在范围足够大的匀强磁场，磁感应强度大小为B ，方向垂直于xOy 平面向外．Q 1、Q 2两点的坐标分别为(0，L)、(0，－L)，坐标为(－33L ，0)处的C 点固定一平行于y 轴放置的绝缘弹性挡板，C 为挡板中点．带电粒子与弹性绝缘挡板碰撞前后，沿y 轴方向分速度不变，沿x 轴方向分速度反向，大小不变．现有质量为m ，电量为+q 的粒子，在P 点沿PQ 1方向进入磁场，α=30°，不计粒子重力．(1)若粒子从点Q 1直接通过点Q 2，求：粒子初速度大小．(2)若粒子从点Q 1直接通过坐标原点O ，求粒子第一次经过x 轴的交点坐标．(3)若粒子与挡板碰撞两次并能回到P 点，求粒子初速度大小及挡板的最小长度．【答案】（123qBL （230L ，）（3）49L 【解析】（3）粒子初速度大小为，挡板的最小长度为试题分析：（1）由题意画出粒子运动轨迹如图甲所示，粒子在磁场中做圆周运动的半径大小为R1，由几何关系得R1cos30°=L (1)粒子磁场中做匀速圆周运动，有： (2)解得： (3)（2）由题意画出粒子运动轨迹如图乙所示，设其与x轴交点为M，横坐标为x M，由几何关系知：2R2cos30°=L (4)x M=2R2sin30° (5)则M点坐标为（） (6)（3）由题意画出粒子运动轨迹如图丙所示，粒子在磁场中做圆周运动的半径大小为R3，偏转一次后在y负方向偏移量为△y1，由几何关系得：△y1=2R3cos30° (7)为保证粒子最终能回到P，粒子每次射出磁场时速度方向与PQ2连线平行，与挡板碰撞后，速度方向应与PQ1连线平行，每碰撞一次，粒子出进磁场在y轴上距离△y2（如图中A、E间距）可由题给条件得： (8)当粒子只碰二次，其几何条件是：3△y1﹣2△y2=2L (9)解得： (10)粒子磁场中做匀速圆周运动，有： (11)解得： (12)挡板的最小长度为： (13)解得： (14)5．如图所示，在xOy 平面的第一象限有一匀强磁场，方向垂直于纸面向外；在第四象限有一匀强电场，方向平行于y 轴向下．一电子以速度v 0从y 轴上的P 点垂直于y 轴向右飞入电场，经过x 轴上M 点进入磁场区域，又恰能从y 轴上的Q 点垂直于y 轴向左飞出磁场已知P 点坐标为(0，－L)，M 点的坐标为(233L ，0)．求 (1)电子飞出磁场时的速度大小v(2)电子在磁场中运动的时间t【答案】（1）02v v =；（2）2049L t v π=【解析】【详解】 （1）轨迹如图所示，设电子从电场进入磁场时速度方向与x 轴夹角为θ，（1）在电场中x 轴方向：01233L v t =，y 轴方向12y v L t =：，0tan 3y v v θ== 得60θ=，002cos v v v θ== （2）在磁场中，234sin 3L r L θ== 磁场中的偏转角度为23απ=202439rL t v v ππ==6．如图所示，平面直角坐标系xoy 的第二、三象限内有方向沿y 轴正向的匀强电场，第一、四象限内有圆形有界磁场，有界磁场的半径为当22L ，磁扬场的方向垂直于坐标平面向里，磁场边界与y 轴相切于O 点，在x 轴上坐标为(－L ，0)的P 点沿与x 轴正向成θ=45°方向射出一个速度大小为v 0的带电粒子，粒子的质量为m ，电荷量为q ，粒子经电场偏转垂直y 轴射出电场，粒子进人磁场后经磁场偏转以沿y 轴负方向的速度射出磁场，不计粒子的重力．求(1)粒子从y 轴上射出电场的位置坐标；(2)匀强电场电场强度大小及匀强磁场的磁感应强度大小；(3)粒子从P 点射出到出磁场运动的时间为多少?【答案】（1）（0，12L ）（2）202mv E qL = 02mv B = （3）002(1)2L L t v v π+=+ 【解析】【分析】（1）粒子在电场中的运动为类平抛运动的逆过程，应用类平抛运动规律可以求出粒子出射位置坐标．（2）应用牛顿第二定律求出粒子在电场中的加速度，应用位移公式求出电场强度；粒子在磁场中做圆周运动，应用牛顿第二定律可以求出磁感应强度．（3）根据粒子运动过程，求出粒子在各阶段的运动时间，然后求出总的运动时间．【详解】（1）粒子在电场中的运动为类平抛运动的逆运动，水平方向：L=v 0cosθ•t 1，竖直方向：y=12v 0sinθ•t 1， 解得：y=12L ， 粒子从y 轴上射出电场的位置为：（0，12L ）； （2）粒子在电场中的加速度：a=qE m ， 竖直分位移：y=12a t 12， 解得：202mv E qL= ； 粒子进入磁场后做匀速圆周运动，粒子以沿y 轴负方向的速度射出磁场，粒子运动轨迹运动轨迹如图所示，由几何知识得：AC 与竖直方向夹角为45°，22， 因此AAC 刚好为有界磁场边界圆的直径，粒子在磁场中做圆周运动的轨道半径：r=L ，粒子在磁场中做圆周运动，由牛顿第二定律得：qvB=m 2v r， 其中，粒子的速度：v=v 0cosθ，解得：022mv B qL=； （3）粒子在电场中的运动时间：1002L L t v cos θ==，粒子离开电场进入磁场前做匀速直线运动，位移：2122x L L =-， 粒子做运动直线运动的时间：20(22)2x L t v v -==， 粒子在磁场中做圆周运动的时间：301122442m L t T qB v ππ==⨯=， 粒子总的运动时间：t=t 1+t 2+t 3=()00212L L v v π++； 【点睛】 本题考查了带电粒子在磁场中运动的临界问题，粒子在磁场中的运动运用洛伦兹力提供向心力结合几何关系求解，类平抛运动运用运动的合成和分解牛顿第二定律结合运动学公式求解，解题关键是要作出临界的轨迹图，正确运用数学几何关系，分析好从电场射入磁场衔接点的速度大小和方向，运用粒子在磁场中转过的圆心角，结合周期公式，求解粒子在磁场中运动的时间．7．如图所示，在平面直角坐标系xOy 内，第一、四象限有与y 轴相切于O 点、圆心为O 1、半径一定的有界圆形区域，其内存在垂直于纸面匀强磁场，第二、三象限有平行y 轴的匀强电场．一带电粒子(重力不计)自P(－d ，32d )点以平行于x 轴的初速度v 0开始运动，粒子从O 点离开电场，经磁场偏转后又从y 轴上的Q 点(图中未画出)垂直于y 轴回到电场区域，并恰能返回到P 点．求：(1)粒子经过O 点时的速度；(2)电场强度E 和磁感应强度B 的比值．【答案】（1）2v 0（2）058E v B = 【解析】【详解】试题分析：（1）粒子从P 到O 的过程中做类平抛运动，设时间为t 1，经过O 点时的速度为v ，其在y 轴负方向的分速度为v y ，与y 轴负方向的夹角为θd=v 0t 11322x v d t = v 2=v 02+v y 20tan y θ=v v解得：v=2v 0θ=300（2）设粒子质量为m ，电荷量为q ，粒子在电场中运动的加速度为a ：Eq=ma213122at = 粒子从Q 到P 的过程中，也做类平抛运动，设时间为t 2，Q 点的纵坐标为y Q22312Q y at = d=vt 2解得：538Q y d =设粒子由S 点离开磁场，粒子从O 到S 过程中做圆周运动，半径为r ，由几何关系有：r+rsinθ=y Q2v qvB m r =53r d =058E v B = 考点：带电粒子在电场及磁场中的运动 【点睛】【名师点睛】此题是带电粒子在电场及磁场中的运动问题；关键是搞清粒子的运动情况，画出粒子运动的轨迹图，结合平抛运动及匀速圆周运动的规律，并利用几何关系进行求解；此题难度中等，考查学生运用基础知识解决问题的能力．8．现代科学仪器常利用电场磁场控制带电粒子的运动，如图所示，真空中存在着多层紧密 相邻的匀强电场和匀强磁场，宽度均为d 电场强度为E ，方向水平向左；垂直纸面向里磁场的磁感应强度为B 1，垂直纸面向外磁场的磁感应强度为B 2，电场磁场的边界互相平行且与电场方向垂直.一个质量为、电荷量为的带正电粒子在第层电场左侧边界某处由静止释放,粒子始终在电场、磁场中运动,不计粒子重力及运动时的电磁辐射.（1）求粒子在第2层磁场中运动时速度2v 的大小与轨迹半径2r ;（2）粒子从第n 层磁场右侧边界穿出时,速度的方向与水平方向的夹角为n θ,试求sin n θ; （3）若粒子恰好不能从第n 层磁场右侧边界穿出,试问在其他条件不变的情况下,也进入第n 层磁场,但比荷较该粒子大的粒子能否穿出该层磁场右侧边界,请简要推理说明之 【答案】（1）； （2）； （3）见解析；【解析】（1）粒子在进入第2层磁场时，经两次电场加速，中间穿过磁场时洛伦兹力不做功，由动能定理，有：解得：粒子在第2层磁场中受到的洛伦兹力充当向心力，有：联立解得：（2）设粒子在第n 层磁场中运动的速度为v n ，轨迹半径为r n （下标表示粒子所在层数），粒子进入到第n 层磁场时，速度的方向与水平方向的夹角为,从第n 层磁场右侧边界突出时速度方向与水平方向的夹角为，粒子在电场中运动时，垂直于电场线方向的速度分量不变，有：由图根据几何关系可以得到：联立可得：由此可看出，，…，为一等差数列，公差为d，可得：当n=1时，由下图可看出：联立可解得：（3）若粒子恰好不能从第n层磁场右侧边界穿出，则：，在其他条件不变的情况下，打印服务比荷更大的粒子，设其比荷为，假设通穿出第n 层磁场右侧边界，粒子穿出时速度方向与水平方向的夹角为，由于，则导致：说明不存在，即原假设不成立，所以比荷较该粒子大的粒子不能穿出该层磁场右侧边界．考点：带电粒子在电磁场中的运动9．磁谱仪是测量α能谱的重要仪器．磁谱仪的工作原理如图所示，放射源s 发出质量为m 、电量为q 的粒子沿垂直磁场方向进入磁感应强度为B 的匀强磁场，被限束光栏Q 限制在2ϕ的小角度内，α粒子经磁场偏转后打到与束光栏平行的感光片P 上．（重力影响不计）（1）若能量在E ~E ＋ΔE （ΔE >0，且ΔE <<E ）范围内的α粒子均垂直于限束光栏的方向进入磁场．试求这些α粒子打在胶片上的范围Δx 1.（2）实际上，限束光栏有一定的宽度，α粒子将在2ϕ角内进入磁场．试求能量均为Ｅ的α粒子打到感光胶片上的范围Δx 2【答案】见解析 【解析】 【详解】（1）设α粒子以速度v 进入磁场，打在胶片上的位置距s 的距离为x 圆周运动2q B mRυυ=α粒子的动能212E m υ=2x R =由以上三式可得22mEx qB= 所以()12222m E E mEx qBqB+∆∆=-化简可得122mEx E qBE∆≈∆； （2）动能为E 的α粒子沿φ±角入射，轨道半径相同，设为R ，粒子做圆周运动2q B mRυυ=α粒子的动能212E m υ=由几何关系得()22224222cos 1cos sin 2mE mE φx R R φφqB qB ∆=-=-=10．如图所示，在竖直平面内有一直角坐标系xOy ，在直角坐标系中y 轴和x ＝L 之间有沿y 轴正方向的匀强电场，电场强度大小为E ，在电场的右侧以点(3L,0)为圆心、L 为半径的圆形区域内有垂直于坐标平面向里的匀强磁场，磁感应强度大小为B ，在y 轴上A 点(0，L )处沿x 轴正方向射出一质量为m 、电荷量为q 的带负电的粒子，粒子经电场偏转后，沿半径方向射入磁场，并恰好竖直向下射出磁场，粒子的重力忽略不计，求：(结果可含根式)(1)粒子的初速度大小； (2)匀强磁场的磁感应强度大小． 【答案】（152qELm（22910229050mEqL-【解析】 【详解】（1）粒子射入电场中并在电场中发生偏转，由于能沿半径方向进入磁场，因此其处电场 后的轨迹如图所示，出电场后的速度方向的反向延长线交于在电场运动的水平位移的中点：则由几何关系可知粒子在电场中的竖直位移y 满足122Ly L y L=- 解得15y L =竖直方向212y a t=水中方向0L t v =在电场中根据牛顿第二定律qE ma =联立可以得到032qELv m=（2）设粒子进磁场时的轨迹与磁场边界交点为C ，由于粒子出磁场时方向沿y 轴负方向，因此粒子在磁场中做圆周运动的圆心在2O 点，连接2O 和C 点，交x 轴与D 点，做2O F 垂直x 轴，垂直为F ． 由几何关系452LCD L L=解得25CD L =由于21O F OC L ==，故2O FD ∆与1OCD ∆全等，可以得到 21O D O D =则1O D L ==因此粒子在磁场中做圆周运动的半径为2R O D CD =+=粒子出电场时速度沿y 轴负方向的分速度y v ==因此粒子进磁场时的速度为v ==粒子在磁场中做匀速圆周运动有2qvB m Rv =解得B ==点睛：本题考查了粒子在电场与磁场中的运动，分析清楚 粒子运动过程、作出粒子运动轨迹是解题的前提与关键，应用类平抛运动规律、牛顿第二定律即可解题．。
高中物理磁场习题200题(带答案解析)
WORD格式整理一、选择题1．如图所示，一电荷量为q的负电荷以速度v射入匀强磁场中．其中电荷不受洛仑兹力的是( )A. B. C. D.【答案】C【解析】由图可知，ABD图中带电粒子运动的方向都与粗糙度方向垂直，所以受到的洛伦兹力都等于qvB，而图C中，带电粒子运动的方向与磁场的方向平行，所以带电粒子不受洛伦兹力的作用．故C正确，ABD错误．故选C.2．如图所示为电流产生磁场的分布图，其中正确的是( )A. B. C. D.【答案】D【解析】A中电流方向向上，由右手螺旋定则可得磁场为逆时针（从上向下看），故A错误；B图电流方向向下，由右手螺旋定则可得磁场为顺时针（从上向下看），故B错误；C图中电流为环形电流，由由右手螺旋定则可知，内部磁场应向右，故C错误；D图根据图示电流方向，由右手螺旋定则可知，内部磁感线方向向右，故D正确；故选D.点睛：因磁场一般为立体分布，故在判断时要注意区分是立体图还是平面图，并且要能根据立体图画出平面图，由平面图还原到立体图.3．下列图中分别标出了一根放置在匀强磁场中的通电直导线的电流I、磁场的磁感应强度B和所受磁场力F的方向，其中图示正确的是( )A. B. C. D.【答案】C【解析】根据左手定则的内容：伸开左手，使大拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线从掌心进入，并使四指指向电流的方向，这时拇指所指的方向就是通电导线在磁场中所受安培力的方向，可得：A、电流与磁场方向平行，没有安培力，故A错误；B、安培力的方向是垂直导体棒向下的，故B错误；C、安培力的方向是垂直导体棒向上的，故C正确；D、电流方向与磁场方向在同一直线上，不受安培力作用，故D错误．故选C.点睛：根据左手定则直接判断即可，凡是判断力的方向都是用左手，要熟练掌握，是一道考查基础的好题目.4．如图所示，水平地面上固定着光滑平行导轨，导轨与电阻R连接，放在竖直向上的匀强磁场中，杆的初速度为v0，不计导轨及杆的电阻，则下列关于杆的速度与其运动位移之间的关系图像正确的是（）A. B. C. D.【答案】C【解析】导体棒受重力、支持力和向后的安培力；感应电动势为：E=BLv感应电流为：I=II安培力为：I=III=I 2I2II=II=I△I△I故：I 2I2II△I＝I△I求和，有：I 2I2I∑I△I＝I∑△I故：I 2I2II＝I(I0−I)故v与x是线性关系；故C正确，ABD错误；故选：C．5．如图所示，直角三角形ABC中存在一匀强磁场，比荷相同的两个粒子沿AB方向射入磁场，粒子仅受磁场力作用，分别从AC边上的P、Q两点射出，则( )A. 从P射出的粒子速度大B. 从Q射出的粒子速度大C. 从P射出的粒子，在磁场中运动的时间长D. 两粒子在磁场中运动的时间一样长【答案】BD【解析】试题分析：粒子在磁场中做圆周运动，根据题设条件作出粒子在磁场中运动的轨迹，根据轨迹分析粒子运动半径和周期的关系，从而分析得出结论．WORD 格式整理粒子在磁场中做匀速圆周运动，根据几何关系（图示弦切角相等），粒子在磁场中偏转的圆心角相等，根据粒子在磁场中运动的时间：I =I 2II ，又因为粒子在磁场中圆周运动的周期I =2II II ，可知粒子在磁场中运动的时间相等，故D 正确，C 错误；如图，粒子在磁场中做圆周运动，分别从P 点和Q 点射出，由图知，粒子运动的半径I I <I I ，又粒子在磁场中做圆周运动的半径I =II II知粒子运动速度I I <I I ，故A 错误B 正确；【点睛】带电粒子在匀强磁场中运动时，洛伦兹力充当向心力，从而得出半径公式I =II II ，周期公式I =2II II ，运动时间公式I =I 2I I ，知道粒子在磁场中运动半径和速度有关，运动周期和速度无关，画轨迹，定圆心，找半径，结合几何知识分析解题，6．在等边三角形的三个顶点a 、b 、c 处，各有一条长直导线垂直纸面放置，导线中通有大小相等的恒定电流，方向如图所示．过c 点的导线所受安培力的方向( )A. 与ab 边平行，竖直向上B. 与ab 边垂直，指向右边C. 与ab 边平行，竖直向下D. 与ab 边垂直，指向左边【答案】D【解析】试题分析：先根据右手定则判断各个导线在c 点的磁场方向，然后根据平行四边形定则，判断和磁场方向，最后根据左手定则判断安培力方向导线a 在c 处的磁场方向垂直ac 斜向下，b 在c 处的磁场方向垂直bc 斜向上，两者的和磁场方向为竖直向下，根据左手定则可得c 点所受安培力方向为与ab 边垂直，指向左边，D 正确；7．下列说法中正确的是( )A. 电场线和磁感线都是一系列闭合曲线B. 在医疗手术中，为防止麻醉剂乙醚爆炸，医生和护士要穿由导电材料制成的鞋子和外套，这样做是为了消除静电C. 奥斯特提出了分子电流假说D. 首先发现通电导线周围存在磁场的科学家是安培【答案】B【解析】电场线是从正电荷开始，终止于负电荷，不是封闭曲线，A 错误；麻醉剂为易挥发性物品，遇到火花或热源便会爆炸，良好接地，目的是为了消除静电，这些要求与消毒无关，B 正确；安培发现了分子电流假说，奥斯特发现了电流的磁效应，CD 错误；8．在如图所示的平行板电容器中，电场强度E 和磁感应强度B 相互垂直，一带正电的粒子q 以速度v 沿着图中所示的虚线穿过两板间的空间而不偏转（忽略重力影响）。
高中物理磁场难题集
高中物理磁场难题集Collect by LX 2014.06.201．（2015•南阳模拟）如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t的最小值．2．（2015•乐山一模）坐标原点O处有一点状的放射源，它向xoy平面内的x轴上方各个方向发射α粒子，α粒子的速度大小都是v0，在0＜y＜d的区域内分布有指向y轴正方向的匀强电场，场强大小为，其中q与m分别为α粒子的电量和质量；在d＜y＜2d的区域内分布有垂直于xoy平面的匀强磁场．ab为一块很大的平面感光板，放置于y=2d处，如图所示．观察发现此时恰无粒子打到ab板上．（不考虑a粒子的重力）（1）求α粒子刚进人磁场时的动能；（2）求磁感应强度B的大小；（3）将ab板平移到什么位置时所有粒子均能打到板上？并求出此时ab板上被α粒子打中的区域的长度．3．（2015•郴州三模）如图（甲）所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m，带电量为e的电子，从y轴上的A点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，速度方向与x轴夹角为30°．此时在圆形区域加如图（乙）所示周期性变化的磁场，以垂直于纸面向外为磁场正方向），最后电子运动一段时间后从N飞出，速度方向与进入磁场时的速度方向相同（与x 轴夹角也为30°）．求：（1）电子进入圆形磁场区域时的速度大小；（2）0≤x≤L区域内匀强电场场强E的大小；（3）写出圆形磁场区域磁感应强度B0的大小、磁场变化周期T各应满足的表达式．4．（2015•广东模拟）如图所示，在xoy平面直角坐标系第一象限内分布有垂直向外的匀强磁场，磁感应强度大小B=2.5×10﹣2T，在第二象限紧贴y轴和x轴放置一对平行金属板MN（中心轴线过y轴），极板间距d=0.4m，极板与左侧电路相连接．通过移动滑动头P可以改变极板MN间的电压．a、b为滑动变阻器的最下端和最上端（滑动变阻器的阻值分布均匀），a、b两端所加电压U=×102V．在MN中心轴线上距y轴距离为L=0.4m处有一粒子源S，沿x轴正方向连续射出比荷为=4.0×106C/kg，速度为v o=2.0×104m/s带正电的粒子，粒子经过y轴进入磁场后从x轴射出磁场（忽略粒子的重力和粒子之间的相互作用）．（1）当滑动头P在ab正中间时，求粒子射入磁场时速度的大小．（2）当滑动头P在ab间某位置时，粒子射出极板的速度偏转角为α，试写出粒子在磁场中运动的时间与α的函数关系，并由此计算粒子在磁场中运动的最长时间．5．（2014•湖北校级二模）如图，在0≤x≤a区域内存在与xy平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在xy平面内发射出大量同种带电粒子，所有粒子的初速度大小相同，方向与y轴正方向的夹角分布在0～180°范围内．已知沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上P（a，a）点离开磁场．求：（1）粒子在磁场中做圆周运动的半径R及粒子的比荷；（2）此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值范围；（3）从粒子发射到全部粒子离开磁场所用的时间．6．（2013秋•市南区校级期末）如图所示，在坐标系Oxy的第一象限中存在沿y轴正方向的匀强电场，场强大小为E．在其他象限中存在匀强磁场，磁场方向垂直纸面向里．A是y轴上的一点，它到坐标原点O 的距离为h；C是x轴上的一点，到O的距离为l．一质量为m、电荷量为q的带负电的粒子以某一初速度沿x轴方向从A点进入电场区域，继而通过C点进入磁场区域，并再次通过A点，此时速度与y轴正方向成锐角．不计重力作用．试求：（1）粒子经过C点时速度的大小和方向（用tanθ表示即可）；（2）磁感应强度的大小B．7．（2014•常州自主招生）在地面上方某处的真空室里存在着水平方向的匀强电场，以水平向右和竖直向上为x轴、y轴正方向建立如图所示的平面直角坐标系．一质量为m、带电荷量为+q的微粒从点P（l，0）由静止释放后沿直线PQ运动．当微粒到达点Q（0，﹣l）的瞬间，撤去电场，同时加上一个垂直于纸面向外的匀强磁场（图中未画出），磁感应强度的大小B=，该磁场有理想的下边界，其他方向范围无限大．已知重大加速度为g．求：（1）匀强电场的场强E的大小；（2）撤去电场加上磁场的瞬间，微粒所受合外力的大小和方向；（3）欲使微粒不从磁场下边界穿出，该磁场下边界的y轴坐标值应满足什么条件？8．（2014•邢台一模）如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．9．（2014•荥阳市校级二模）如图所示，在平行板电容器的两板之间，存在相互垂直的匀强磁场和匀强电场，磁感应强度B1=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=0.25T，磁场边界AO和y 轴的夹角∠AOy=45°．一束带电量q=8.0×10﹣19C的同位素正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间，不计离子重力，求：（1）离子运动的速度为多大？（2）x轴上被离子打中的区间范围？（3）离子从Q运动到x轴的最长时间？（4）若只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2′应满足什么条件？10．（2014•川汇区校级模拟）如图，在x＜0的空间中，存在沿x轴负方向的匀强电场，电场强度E=10N/C；在x＞0的空间中，存在垂直xy平面方向向外的匀强磁场，磁感应强度B=0.5T．一带负电的粒子（比荷q/m=160C/kg），在距O点左边x=0.06m处的d点以v0=8m/s的初速度沿y轴正方向开始运动，不计带电粒子的重力．求（1）带电粒子开始运动后第一次通过y轴时的速度大小和方向；（2）带电粒子进入磁场后经多长时间返回电场；（3）带电粒子运动的周期．11．（2014•锦州一模）如图所示，圆心为坐标原点、半径为R的圆将xoy平面分为两个区域，即圆内区域Ⅰ和圆外区域Ⅱ．区域Ⅰ内有方向垂直于xoy平面的匀强磁场B1．平行于x轴的荧光屏垂直于xoy平面，放置在坐标y=﹣2.2R的位置．一束质量为m电荷量为q动能为E0的带正电粒子从坐标为（﹣R，0）的A 点沿x轴正方向射入区域Ⅰ，当区域Ⅱ内无磁场时，粒子全部打在荧光屏上坐标为（0，﹣2.2R）的M点，且此时，若将荧光屏沿y轴负方向平移，粒子打在荧光屏上的位置不变．若在区域Ⅱ内加上方向垂直于xoy 平面的匀强磁场B2，上述粒子仍从A点沿x轴正方向射入区域Ⅰ，则粒子全部打在荧光屏上坐标为（0.4R，﹣2.2R）的N点．求（1）打在M点和N点的粒子运动速度v1、v2的大小．（2）在区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小和方向．（3）若将区域Ⅱ中的磁场撤去，换成平行于x轴的匀强电场，仍从A点沿x轴正方向射入区域Ⅰ的粒子恰好也打在荧光屏上的N点，则电场的场强为多大？12．（2014•内黄县校级一模）如图所示，在坐标xoy平面内存在B=2.0T的匀强磁场，OA与OCA为置于竖直平面内的光滑金属导轨，其中OCA满足曲线方程，C为导轨的最右端，导轨OA与OCA相交处的O点和A点分别接有体积可忽略的定值电阻R1和R2，其R1=4.0Ω、R2=12.0Ω．现有一足够长、质量m=0.10kg的金属棒MN在竖直向上的外力F作用下，以v=3.0m/s的速度向上匀速运动，设棒与两导轨接触良好，除电阻R1、R2外其余电阻不计，g取10m/s2．求：（1）金属棒MN在导轨上运动时感应电流的最大值；（2）外力F的最大值；（3）金属棒MN滑过导轨OC段，整个回路产生的热量．13．（2014•东城区模拟）如图所示为一种获得高能粒子的装置．环形区域内存在垂直纸面向外、大小可调的匀强磁场．M、N为两块中心开有小孔的距离很近的极板，板间距离为d，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零．粒子在电场中一次次被加速，动能不断增大，而绕行半径R不变．当t=0时，质量为m、电荷量为+q的粒子静止在M 板小孔处．（1）求粒子绕行n圈回到M板时的速度大小v n；（2）为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B n的大小；（3）求粒子绕行n圈所需总时间t总．14．（2014•青山区校级模拟）如图所示，在以O为圆心，半径为R=10cm的圆形区域内，有一个水平方向的匀强磁场，磁感应强度大小为B=0.1T，方向垂直纸面向外．竖直平行放置的两金属板A、K相距为d=mm，连在如图所示的电路中．电源电动势E=91V，内阻r=1Ω，定值电阻R1=10Ω，滑动变阻器R2的最大阻值为80Ω，S1、S2为A、K板上的两个小孔，且S1、S2跟O点在垂直极板的同一直线上，OS2=2R，另有一水平放置的足够长的荧光屏D，O点跟荧光屏D之间的距离为H=2R．比荷为2×105C/kg的正离子流由S1进入电场后，通过S2向磁场中心射去，通过磁场后落到荧光屏D上．离子进入电场的初速度、重力、离子之间的作用力均可忽略不计．问：（1）请分段描述正离子自S1到荧光屏D的运动情况．（2）如果正离子垂直打在荧光屏上，电压表的示数多大？（3）调节滑动变阻器滑片P的位置，正离子到达荧光屏的最大范围多大？15．（2013•浙江）为了降低潜艇噪音，提高其前进速度，可用电磁推进器替代螺旋桨．潜艇下方有左、右两组推进器，每组由6个相同的、用绝缘材料制成的直线通道推进器构成，其原理示意图如下．在直线通道内充满电阻率ρ=0.2Ω∙m的海水，通道中a×b×c=0.3m×0.4m×0.3m的空间内，存在由超导线圈产生的匀强磁场，其磁感应强度B=6.4T、方向垂直通道侧面向外．磁场区域上、下方各有a×b=0.3m×0.4m的金属板M、N，当其与推进器专用直流电源相连后，在两板之间的海水中产生了从N到M，大小恒为I=1.0×103A 的电流，设电流只存在于磁场区域．不计电源内阻及导线电阻，海水密度ρm=1.0×103kg/m3．（1）求一个直线通道推进器内磁场对通电海水的作用力大小，并判断其方向；（2）在不改变潜艇结构的前提下，简述潜艇如何转弯？如何“倒车”？（3）当潜艇以恒定速度v0=30m/s前进时，海水在出口处相对于推进器的速度v=34m/s，思考专用直流电源所提供的电功率如何分配，求出相应功率的大小．16．（2013•安徽）如图所示的平面直角坐标系xOy，在第Ⅰ象限内有平行于y轴的匀强电场，方向沿y正方向；在第Ⅳ象限的正三角形abc区域内有匀强磁场，方向垂直于xOy平面向里，正三角形边长为L，且ab边与y轴平行．一质量为m、电荷量为q的粒子，从y轴上的p（0，h）点，以大小为v0的速度沿x 轴正方向射入电场，通过电场后从x轴上的a（2h，0）点进入第Ⅳ象限，又经过磁场从y轴上的某点进入第Ⅲ象限，且速度与y轴负方向成45°角，不计粒子所受的重力．求：（1）电场强度E的大小；（2）粒子到达a点时速度的大小和方向；（3）abc区域内磁场的磁感应强度B的最小值．17．（2013•天津）一圆筒的横截面如图所示，其圆心为O．筒内有垂直于纸面向里的匀强磁场，磁感应强度为B．圆筒下面有相距为d的平行金属板M、N，其中M板带正电荷．N板带等量负电荷．质量为m、电荷量为q的带正电粒子自M板边缘的P处由静止释放，经N板的小孔S以速度v沿半径SO方向射入磁场中．粒子与圈筒发生两次碰撞后仍从S孔射出，设粒子与圆筒碰撞过程中没有动能损失，且电荷量保持不变，在不计重力的情况下，求：（1）M、N间电场强度E的大小；（2）圆筒的半径R：（3）保持M、N间电场强度E不变，仅将M板向上平移，粒子仍从M板边缘的P处由静止释放粒子自进入圆筒至从S孔射出期间，与圆筒的碰撞次数n．18．（2013•福建）如图甲，空间存在﹣范围足够大的垂直于xOy平面向外的匀强磁场，磁感应强度大小为B．让质量为m，电量为q（q＞0）的粒子从坐标原点O沿xOy平面以不同的初速度大小和方向入射到该磁场中．不计重力和粒子间的影响．（1）若粒子以初速度v1沿y轴正向入射，恰好能经过x轴上的A（a，0）点，求v1的大小；（2）已知一粒子的初速度大小为v（v＞v1），为使该粒子能经过A（a，0）点，其入射角θ（粒子初速度与x轴正向的夹角）有几个？并求出对应的sinθ值；（3）如图乙，若在此空间再加入沿y轴正向、大小为E的匀强电场，一粒子从O点以初速度v0沿y轴正向发射．研究表明：粒子在xOy平面内做周期性运动，且在任一时刻，粒子速度的x分量v x与其所在位置的y坐标成正比，比例系数与场强大小E无关．求该粒子运动过程中的最大速度值v m．19．（2013•山东）如图所示，在坐标系xOy的第一、第三象限内存在相同的匀强磁场，磁场方向垂直于xOy平面向里；第四象限内有沿y轴正方向的匀强电场，电场强度大小为E．一带电量为+q、质量为m的粒子，自y轴的P点沿x轴正方向射入第四象限，经x轴上的Q点进入第一象限，随即撤去电场，以后仅保留磁场．已知OP=d，OQ=2d，不计粒子重力．（1）求粒子过Q点时速度的大小和方向．（2）若磁感应强度的大小为一定值B0，粒子将以垂直y轴的方向进入第二象限，求B0．（3）若磁感应强度的大小为另一确定值，经过一段时间后粒子将再次经过Q点，且速度与第一次过Q点时相同，求该粒子相邻两次经过Q点所用的时间．20．（2013•四川）如图所示，竖直平面（纸面）内有直角坐标系xOy，x轴沿水平方向．在x≤O的区域内存在方向垂直于纸面向里，磁感应强度大小为B1的匀强磁场．在第二象限紧贴y轴固定放置长为l、表面粗糙的不带电绝缘平板，平板平行于x轴且与x轴相距h．在第一象限内的某区域存在方向相互垂直的匀强磁场（磁感应强度大小为B2、方向垂直于纸面向外）和匀强电场（图中未画出）．一质量为m、不带电的小球Q从平板下侧A点沿x轴正向抛出；另一质量也为m、带电量为q的小球P从A点紧贴平板沿x轴正向运动，变为匀速运动后从y轴上的D点进入电磁场区域做匀速圆周运动，经圆周离开电磁场区域，沿y轴负方向运动，然后从x轴上的K点进入第四象限．小球P、Q相遇在第四象限的某一点，且竖直方向速度相同．设运动过程中小球P电量不变，小球P和Q始终在纸面内运动且均看作质点，重力加速度为g．求：（1）匀强电场的场强大小，并判断P球所带电荷的正负；（2）小球Q的抛出速度v o的取值范围；（3）B1是B2的多少倍？21．（2013•海南）如图，纸面内有E、F、G三点，∠GEF=30°，∠EFG=135°．空间有一匀强磁场，磁感应强度大小为B，方向垂直于纸面向外．先使带有电荷量为q（q＞0）的点电荷a在纸面内垂直于EF从F 点射出，其轨迹经过G点；再使带有同样电荷量的点电荷b在纸面内与EF成一定角度从E点射出，其轨迹也经过G点．两点电荷从射出到经过G点所用的时间相同，且经过G点时的速度方向也相同．已知点电荷a的质量为m，轨道半径为R，不计重力．求：（1）点电荷a从射出到经过G点所用的时间；（2）点电荷b的速度大小．22．（2013•江苏）在科学研究中，可以通过施加适当的电场和磁场来实现对带电粒子运动的控制．如图1所示的xOy平面处于匀强电场和匀强磁场中，电场强度E和磁感应强度B随时间t作周期性变化的图象如图2所示．x轴正方向为E的正方向，垂直纸面向里为B的正方向．在坐标原点O有一粒子P，其质量和电荷量分别为m和+q．不计重力．在t=τ/2时刻释放P，它恰能沿一定轨道做往复运动．（1）求P在磁场中运动时速度的大小v0；（2）求B0应满足的关系；（3）在t0（0＜t0＜τ/2）时刻释放P，求P速度为零时的坐标．23．（2013•成都模拟）如图，在平面直角坐标系xOy内，第Ⅰ象限存在沿y轴负方向的匀强电场，第Ⅳ象限以ON为直径的半圆形区域内，存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m、电荷量为q的带正电的粒子，从y轴正半轴上y=h处的M点，以速度v0垂直于y轴射入电场，经x轴上x=2h处的P点进入磁场，最后以垂直于y轴的方向射出磁场．不计粒子重力．求（1）电场强度大小E；（2）粒子在磁场中运动的轨道半径r；（3）粒子从进入电场到离开磁场经历的总时间t．24．（2013•南通模拟）在如图所示，x轴上方有一匀强磁场，磁感应强度的方向垂直于纸面向里，大小为B，x轴下方有一匀强电场，电场强度的大小为E，方向与y轴的夹角θ为45°且斜向上方．现有一质量为m、电量为q的正离子，以速度v0由y轴上的A点沿y轴正方向射入磁场，该离子在磁场中运动一段时间后从x轴上的C点进入电场区域，该离子经C点时的速度方向与x轴夹角为45°．不计离子的重力，设磁场区域和电场区域足够大．求：（1）C点的坐标；（2）离子从A点出发到第三次穿越x轴时的运动时间；（3）离子第四次穿越x轴时速度的大小及速度方向与电场方向的夹角．25．（2013•防城港模拟）如图所示，一带电粒子以某一速度在竖直平面内做直线运动，经过一段时间后进入一垂直于纸面向里、磁感应强度为B的圆形匀强磁场（图中未画出磁场区域），粒子飞出磁场后垂直电场方向进入宽为L的匀强电场，电场强度大小为E，方向竖直向上．当粒子穿出电场时速度大小变为原来的倍，已知带电粒子的质量为m，电量为q，重力不计．粒子进入磁场时的速度如图所示与水平方向60°角．试解答：（1）粒子带什么性质的电？（2）带电粒子在磁场中运动时速度多大？（3）圆形磁场区域的最小面积为多大？26．（2013•开封一模）如图所示K与虚线MN之间是加速电场．虚线MN与PQ之间是匀强电场，虚线PQ与荧光屏之间是匀强磁场，且MN、PQ与荧光屏三者互相平行．电场和磁场的方向如图所示．图中A 点与O点的连线垂直于荧光屏．一带正电的粒子由静止被加速从A点离开加速电场，速度方向垂直于偏转电场方向射入偏转电场，在离开偏转电场后进入匀强磁场，最后恰好垂直地打在图中的荧光屏上．已知电场和磁场区域在竖直方向足够长，加速电场电压与偏转电场的场强关系为U=，式中的d是偏转电场的宽度且为已知量，磁场的磁感应强度B与偏转电场的电场强度E和带电粒子离开加速电场的速度v0关系符合表达式v0=，如图所示，试求：（1）画出带电粒子的运动轨迹示意图，（2）磁场的宽度L为多少？（3）改变磁场的磁感应强度的大小，则荧光屏是出现的亮线长度是多少？27．（2013•广元模拟）如图所示，在x﹣o﹣y坐标系中，以（r，0）为圆心，r为半径的圆形区域内存在匀强磁场，磁场的磁感应强度大小为B，方向垂直于纸面向里．在y＞r的足够大的区域内，存在沿y轴负方向的匀强电场，场强大小为E．从O点以相同速率向不同方向发射质子，质子的运动轨迹均在纸面内，且质子在磁场中做圆周运动的轨迹半径也为r．已知质子的电荷量为q，质量为m，不计质子所受重力及质子间相互作用力的影响．（1）求质子射入磁场时速度的大小；（2）若质子沿x轴正方向射入磁场，求质子从O点进入磁场到第二次离开磁场经历的时间；（3）若质子沿与x轴正方向成夹角θ的方向从O点射入第一象限的磁场中，求质子在磁场中运动的总时间．28．（2013•石家庄模拟）如图所示，在平面直角坐标系xoy的0≤x≤2L、0≤y≤L区域内存在沿y轴正向的匀强电场，一质量为m，电荷量为q，不计重力，带正电的粒子以速度v0从坐标原点O沿x轴正向射入电场后，恰好从M（2L，L）点离开电场，粒子离开电场后将有机会进入一个磁感应强度大小为、方向垂直于纸面向外的矩形磁场区域，并最终从x轴上的N（4L，0）点与x轴正向成45°角离开第一象限，题中只有m、v0、q、L为已知量，求：（1）匀强电场的电场强度e；（2）粒子在第一象限内运动的时间；（3）如果粒子离开M点后有机会进入的是垂直纸面向里的矩形磁场，磁感应强度大小仍然为，粒子运动一段时间后仍然能从x轴上的N点与x轴正向成45°角离开第一象限，则该矩形区域的最小面积S．29．（2013•宝安区校级模拟）如图甲所示，两平行金属板A、B的板长L=0.2m，板间距d=0.2m，两金属板间加如图乙所示的交变电压，并在两板间形成交变的匀强电场，忽略其边缘效应．在金属板右侧有一方向垂直于纸面向里的匀强磁场，其左右宽度D=0.4m，上下范围足够大，边界MN和PQ均与金属板垂直，匀强磁场的磁感应强度B=1×10﹣2 T．现从t=0开始，从两极板左侧的中点O处以每秒钟1000个的数量均匀连续地释放出某种正电荷粒子，这些粒子均以v0=2×105 m/s的速度沿两板间的中线OO′连续进入电场，已知带电粒子的比荷=1×108C/kg，粒子的重力和粒子间的相互作用都忽略不计，在粒子通过电场区域的极短时间内极板间的电压可以看作不变．求：（1）t=0时刻进入的粒子，经边界MN射入磁场和射出磁场时两点间的距离；（2）在0～1s内有多少个带电粒子能进入磁场；（3）何时由O点进入的带电粒子在磁场中运动的时间最长？30．（2013•道里区校级二模）如图，两个共轴的圆筒形金属电极，在内筒上均匀分布着平行于轴线的标号1﹣8的八个狭缝，内筒内半径为R，在内筒之内有平行于轴线向里的匀强磁场，磁感应强度为B．在两极间加恒定电压，使筒之间的区域内有沿半径向里的电场．不计粒子重力，整个装置在真空中，粒子碰到电极时会被电极吸收．（1）一质量为m1，带电量为+q1的粒子从紧靠外筒且正对1号缝的S点由静止出发，进入磁场后到达的第一个狭缝是3号缝，求两电极间加的电压U是多少？（2）另一个粒子质量为m2，带电量为+q2，也从S点由静止出发，该粒子经过一段时间后恰好又回到S 点，求该粒子在磁场中运动多少时间第一次回到S点．参考答案与试题解析1．（2015•南阳模拟）如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t的最小值．考点：带电粒子在匀强磁场中的运动；牛顿第二定律；向心力；动能定理；带电粒子在匀强电场中专题：压轴题．分析：（1）粒子从s1到达s2的过程中，电场力做功W=qU，根据动能定理求出粒子进入磁场时速度的大小υ．（2）粒子进入磁场后在洛伦兹力作用下做匀速圆周运动，粒子恰好打在收集板D的中点上时，在磁场中运动圆弧，轨迹半径等于R，根据牛顿第二定律和动能定理求解M、N间的电压．（3）粒子从s1到打在D上经历的时间t等于在电场中运动时间、磁场中运动时间和穿出磁场后匀速直线运动的时间之和．M、N间的电压越大，粒子进入磁场时的速度越大，在极板间经历的时间越短，同时在磁场中运动轨迹的半径越大，在磁场中粒子磁场偏转角度越小，运动的时间也会越短，出磁场后匀速运动的时间也越短，故当粒子打在收集板D的右端时，对应时间t最短．根据几何知识求出打在D的右端时轨迹半径，根据前面的结果求出粒子进入磁场时的速度大小，运用运动学公式求出三段时间．解答：解：（1）粒子从s1到达s2的过程中，根据动能定理得①解得（2）粒子进入磁场后在洛伦兹力作用下做匀速圆周运动，有②由①②得加速电压U与轨迹半径r的关系为当粒子打在收集板D的中点时，粒子在磁场中运动的半径r0=R对应电压（3）M、N间的电压越大，粒子进入磁场时的速度越大，粒子在极板间经历的时间越。
高中物理磁场大题(超全)
高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L 的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v0进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C 的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.0×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2应满足什么条件？8．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图乙最大值为U0的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O 点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN上，求磁场磁感应强度B的取值范围．12．如图甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN=U0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN=2U，后内U MN=﹣U，大量的上述粒子仍然以速度v0沿O1O方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U的值；（3）紧贴板右侧建立xOy坐标系，在xOy坐标第I、IV象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d，2d）的P点，求磁感应强度B的大小范围．13．如图所示，在第一、二象限存在场强均为E的匀强电场，其中第一象限的匀强电场的方向沿x轴正方向，第二象限的电场方向沿x轴负方向．在第三、四象限矩形区域ABCD内存在垂直于纸面向外的匀强磁场，矩形区域的AB边与x轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e的质子，以初速度v0沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，与x轴交点为Q，电子束以相同的速度v0从y轴上0≤y≤2a的区间垂直于y轴和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O 点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时，刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x 轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v0的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v Q；（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P在K点具有大小v0=、方向与水平面夹角θ=的速度，在区域I内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一质量为m、电荷量为q（q＞0）的粒子以速度v0从y轴上P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力．（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v0=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V0滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ0=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能E pm；（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ0沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△p x、△p y；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y 轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t0时刻刚好从极板边缘射出，则有y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，偏移量：y=at02…③由①②③解得：U0=…④．（2）t0时刻进入两极板的带电粒子，前t0时间在电场中偏转，后t0时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：v x=v0=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：v y=a•t0 …⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t0时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t0时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：v y′=at0 …⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：t min=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：t min=；答：（1）电压U0的大小为；。
(word完整版)高中物理磁场部分难题专练(非常好)
2．如图所示，带正电的物块A放在不带电的小车B上，开始时都静止，处于垂直纸面向里的匀强磁场中．t=0时加一个水平恒力F向右拉小车B，t=t1时A相对于B开始滑动．已知地面是光滑的．AB间粗糙，A带电量保持不变，小车足够长．从t=0开始A、B的速度﹣时间图象，下面哪个可能正确（）A．B．C．D．解答：解：分三个阶段分析本题中A、B运动情况：开始时A与B没有相对运动，因此一起匀加速运动．A所受洛伦兹力向上，随着速度的增加而增加，对A根据牛顿第二定律有：f=ma．即静摩擦力提供其加速度，随着向上洛伦兹力的增加，因此A与B之间的压力减小，最大静摩擦力减小，当A、B之间的最大静摩擦力都不能提供A的加速度时，此时AB将发生相对滑动．当A、B发生发生相对滑动时，由于向上的洛伦兹力继续增加，因此A与B之间的滑动摩擦力减小，故A的加速度逐渐减小，B的加速度逐渐增大．当A所受洛伦兹力等于其重力时，A与B恰好脱离，此时A将匀速运动，B将以更大的加速度匀加速运动．综上分析结合v﹣t图象特点可知ABD错误，C正确．故选C．3．如图所示，纸面内有宽为L水平向右飞行的带电粒子流，粒子质量为m，电量为+q，速率为v0，不考虑粒子的重力及相互间的作用，要使粒子都汇聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是哪一种（）（其中B0=，A、C、D选项中曲线均为半径是L 的圆弧，B 选项中曲线为半径是的圆）A．B．C．D．解答：解：由于带电粒子流的速度均相同，则当飞入A、B、C这三个选项中的磁场时，它们的轨迹对应的半径均相同．唯有D选项因为磁场是2B0，它的半径是之前半径的2倍．然而当粒子射入B、C两选项时，均不可能汇聚于同一点．而D选项粒子是向上偏转，但仍不能汇聚一点．所以只有A选项，能汇聚于一点．故选：A4．如图所示，匀强磁场的方向竖直向下．磁场中有光滑的水平桌面，在桌面上平放着内壁光滑、底部有带电小球的试管．试管在水平拉力F作用下向右匀速运动，带电小球能从管口处飞出．关于带电小球及其在离开试管前的运动，下列说法中正确的是（）A．小球带负电B．洛伦兹力对小球做正功C．小球运动的轨迹是一条抛物线D．维持试管匀速运动的拉力F应增大解答：解：A、小球能从管口处飞出，说明小球受到指向管口洛伦兹力，根据左手定则判断，小球带正电．故A 错误．B、洛伦兹力总是与速度垂直，不做功．故B错误．C、设管子运动速度为v1，小球垂直于管子向右的分运动是匀速直线运动．小球沿管子方向受到洛伦兹力的分力F1=qv1B，q、v1、B均不变，F1不变，则小球沿管子做匀加速直线运动．与平抛运动类似，小球运动的轨迹是一条抛物线．故C正确．D、设小球沿管子的分速度大小为v2，则小球受到垂直管子向左的洛伦兹力的分力F2=qv2B，v2增大，则F2增大，而拉力F=F2，则F逐渐增大．故D正确．故选CD．5．如图所示，在第二象限内有水平向右的匀强电场，电场强度为E，在第一、第四象限内分别存在如图所示的匀强磁场，磁感应强度大小相等．有一个带电粒子以初速度v0垂直x轴，从x轴上的P点进入匀强电场，恰好与y 轴成45°角射出电场，再经过一段时间又恰好垂直于x轴进入下面的磁场．已知OP之间的距离为d，则带电粒子（）A．在电场中运动的时间为B．在磁场中做圆周运动的半径为 dC．入磁场至第二次经过x轴所用时间为D．自进入电场至在磁场中第二次经过x轴的时间为解答：解：根据题意作出粒子的运动轨迹，如图所示：A、粒子进入电场后做类平抛运动，从x轴上的P点进入匀强电场，恰好与y轴成45°角射出电场，所以v==v x=v0tan45°=v0沿x轴方向有：x=所以OA=2OP=2d在垂直电场方向做匀速运动，所以在电场中运动的时间为：t1=，故A正确；B、如图，AO1为在磁场中运动的轨道半径，根据几何关系可知：AO1=，故B错误；C、粒子从A点进入磁场，先在第一象限运动个圆周而进入第四象限，后经过半个圆周，第二次经过x轴，所以自进入磁场至第二次经过x轴所用时间为t2=，故C错误；D、自进入电场至在磁场中第二次经过x轴的时间为t=t1+t2=，故D正确．故选AD6．如图（甲）所示，在直角坐标系0≤x≤L区域内有沿y轴正方向的匀强电场，右侧有一个以点（3L，0）为圆心、半径为L的圆形区域，圆形区域与x轴的交点分别为M、N．现有一质量为m，带电量为e的电子，从y轴上的A 点以速度v0沿x轴正方向射入电场，飞出电场后从M点进入圆形区域，速度方向与x轴夹角为30°．此时在圆形区域加如图（乙）所示周期性变化的磁场，以垂直于纸面向外为磁场正方向），最后电子运动一段时间后从N飞出，速度方向与进入磁场时的速度方向相同（与x轴夹角也为30°）．求：（1）电子进入圆形磁场区域时的速度大小；（2）0≤x≤L区域内匀强电场场强E的大小；（3）写出圆形磁场区域磁感应强度B0的大小、磁场变化周期T各应满足的表达式．解答：解：（1）电子在电场中作类平抛运动，射出电场时，如图1所示．由速度关系：解得（2）由速度关系得在竖直方向解得（3）在磁场变化的半个周期内粒子的偏转角为60°，根据几何知识，在磁场变化的半个周期内，粒子在x轴方向上的位移恰好等于R．粒子到达N点而且速度符合要求的空间条件是：2nR=2L电子在磁场作圆周运动的轨道半径解得（n=1、2、3…）若粒子在磁场变化的半个周期恰好转过圆周，同时MN间运动时间是磁场变化周期的整数倍时，可使粒子到达N点并且速度满足题设要求．应满足的时间条件：解得T的表达式得：（n=1、2、3…）7．如图所示为一种获得高能粒子的装置．环形区域内存在垂直纸面向外、大小可调的匀强磁场．M、N为两块中心开有小孔的距离很近的极板，板间距离为d，每当带电粒子经过M、N板时，都会被加速，加速电压均为U；每当粒子飞离电场后，M、N板间的电势差立即变为零．粒子在电场中一次次被加速，动能不断增大，而绕行半径R 不变．当t=0时，质量为m、电荷量为+q的粒子静止在M板小孔处．（1）求粒子绕行n圈回到M板时的速度大小v n；（2）为使粒子始终保持在圆轨道上运动，磁场必须周期性递增，求粒子绕行第n圈时磁感应强度B n的大小；（3）求粒子绕行n圈所需总时间t总．解答：解：（1）粒子绕行一圈电场做功一次，由动能定理：即第n次回到M板时的速度为：（2）绕行第n圈的过程中，由牛顿第二定律：得（3）粒子在每一圈的运动过程中，包括在MN板间加速过程和在磁场中圆周运动过程．在MN板间经历n次加速过程中，因为电场力大小相同，故有：即加速n次的总时间而粒子在做半径为R的匀速圆周运动，每一圈所用时间为，由于每一圈速度不同，所以每一圈所需时间也不同．第1圈：第2圈：…第n圈：故绕行n圈过程中在磁场里运动的时间综上：粒子绕行n圈所需总时间t总=+．8．如图所示，圆心为坐标原点、半径为R的圆将xoy平面分为两个区域，即圆内区域Ⅰ和圆外区域Ⅱ．区域Ⅰ内有方向垂直于xoy平面的匀强磁场B1．平行于x轴的荧光屏垂直于xoy平面，放置在坐标y=﹣2.2R的位置．一束质量为m电荷量为q动能为E0的带正电粒子从坐标为（﹣R，0）的A点沿x轴正方向射入区域Ⅰ，当区域Ⅱ内无磁场时，粒子全部打在荧光屏上坐标为（0，﹣2.2R）的M点，且此时，若将荧光屏沿y轴负方向平移，粒子打在荧光屏上的位置不变．若在区域Ⅱ内加上方向垂直于xoy平面的匀强磁场B2，上述粒子仍从A点沿x轴正方向射入区域Ⅰ，则粒子全部打在荧光屏上坐标为（0.4R，﹣2.2R）的N点．求（1）打在M点和N点的粒子运动速度v1、v2的大小．（2）在区域Ⅰ和Ⅱ中磁感应强度B1、B2的大小和方向．（3）若将区域Ⅱ中的磁场撤去，换成平行于x轴的匀强电场，仍从A点沿x轴正方向射入区域Ⅰ的粒子恰好也打在荧光屏上的N点，则电场的场强为多大？解答：解：（1）粒子在磁场中运动时洛伦兹力不做功，打在M点和N点的粒子动能均为E0，速度v1、v2大小相等，设为v，由可得（2）如图所示，区域Ⅱ中无磁场时，粒子在区域Ⅰ中运动四分之一圆周后，从C点沿y轴负方向打在M 点，轨迹圆心是o1点，半径为r1=R区域Ⅱ有磁场时，粒子轨迹圆心是O2点，半径为r2，由几何关系得r22=（1.2R）2+（r2﹣0.4R）2解得r2=2R由得故，方向垂直xoy平面向外．，方向垂直xoy平面向里．（3）区域Ⅱ中换成匀强电场后，粒子从C点进入电场做类平抛运动，则有1.2R=vt，解得场强．9．如图甲所示，直角坐标系中直线AB与横轴x夹角∠BAO=30°，AO长为a．假设在点A处有一放射源可沿∠BAO 所夹范围内的各个方向放射出质量为m、速度大小均为v、带电量为e的电子，电子重力忽略不计．在三角形ABO 内有垂直纸面向里的匀强磁场，当电子从顶点A沿AB方向射入磁场时，电子恰好从O点射出．试求：①从顶点A沿AB方向射入的电子在磁场中的运动时间t；②磁场大小、方向保持不变，改变匀强磁场分布区域，使磁场存在于三角形ABO内的左侧，要使放射出的电子穿过磁场后都垂直穿过y轴后向右运动，试求匀强磁场区域分布的最小面积S．③磁场大小、方向保持不变，现改变匀强磁场分布区域，使磁场存在于y轴与虚线之间，示意图见图乙所示，仍使放射出的电子最后都垂直穿过y轴后向右运动，试确定匀强磁场左侧边界虚线的曲线方程．解答：解：（1）根据题意，电子在磁场中的运动的轨道半径R=a，由evB=得：B=由T=t==（2）有界磁场的上边界：以AB方向发射的电子在磁场中的运动轨迹与AO中垂线交点的左侧圆弧有界磁场的上边界：以A点正上方、距A点的距离为a的点为圆心，以a为半径的圆弧．故最小磁场区域面积为：（3）设在坐标（x，y）的点进入磁场，由相似三角形得到：圆的方程为：x2+（y+b）2=a2消去（y+b），磁场边界的方程为：10．如图，在直角坐标系xoy中，点M（0，1）处不断向+y方向发射出大量质量为m、带电量为﹣q的粒子，粒子的初速度大小广泛分布于零到v0之间．已知这些粒子此后所经磁场的磁感应强度大小为B，方向垂直于纸面向里，所有粒子都沿+x方向经过b区域，都沿﹣y的方向通过点N（3，0）．（1）通过计算，求出符合要求的磁场范围的最小面积；（2）若其中速度为k1v0和k2v0的两个粒子同时到达N点（1＞k1＞k2＞0），求二者发射的时间差．解答：解（1）在a区域，设任一速度为v的粒子偏转90°后从（x，y）离开磁场，由几何关系有x=R，，得，上式与R无关，说明磁场右边界是一条直线左边界是速度为v0的粒子的轨迹：，得：此后粒子均沿+x方向穿过b区域，进入c区域，由对称性知，其磁场区域如图．磁场的面积（2）如图所示，速度为k1v0的粒子在a区域磁场的时间为两个阶段的直线运动的时间共为在c区域磁场的时间为所以这两个粒子的发射时间差只与t2有关速度为k2v0的粒子在直线运动阶段的时间为11．隐身技术在军事领域应用很广．某研究小组的“电磁隐形技术”可等效为下面的模型，如图所示，在y＞0的区域内有一束平行的α粒子流（质量设为M，电荷量设为q），它们的速度均为v，沿x轴正向运动．在0≤x＜d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里；在d≤x＜3d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向外；在3d≤x＜4d的区间有磁感应强度为B的匀强磁场，方向垂直纸面向里．要求α粒子流经过这些区域后仍能沿原直线运动，这样使第一象限某些区域α粒子不能到达，达到“屏蔽”α粒子的作用效果．则：（1）定性画出一个α粒子的运动轨迹；（2）求对α粒子起“屏蔽”作用区间的最大面积；（3）若v、M、q、B已知，则d应满足什么条件？解答：解：（1）轨迹如图．（2）要使α粒子流经过这些区域后仍能沿直线运动，则每一小段小于等于四分之一圆弧，且四分之一圆弧时“屏蔽”的面积最大．此时半径为d，如图．由几何关系可知最大面积S max=4d2（3）由得而要使α粒子可以继续向右运动，则要求R≥d即：12．如图所示，在xOy坐标系中分布着四个有界场区，在第三象限的AC左下方存在垂直纸面向里的匀强磁场B1=0.5T，AC是直线y=﹣x﹣0.425（单位：m）在第三象限的部分，另一沿y轴负向的匀强电场左下边界也为线段AC的一部分，右边界为y轴，上边界是满足y=﹣10x2﹣x﹣0.025（单位：m）的抛物线的一部分，电场强度E=2.5N/C．在第二象限有一半径为r=0.1m的圆形磁场区域，磁感应强度B2=1T，方向垂直纸面向里，该区域同时与x轴、y轴相切，切点分别为D、F．在第一象限的整个空间存在垂直纸面向外的匀强磁场，磁感应强度B3=1T．另有一厚度不计的挡板PQ垂直纸面放置，其下端坐标P（0.1m，0.1m），上端Q在y轴上，且∠PQF=30°．现有大量m=1×10﹣6kg，q=﹣2×10﹣4C的粒子（重力不计）同时从A点沿x轴负向以v0射入，且v0取0＜v0＜20m/s之间的一系列连续值，并假设任一速度的粒子数占入射粒子总数的比例相同．（1）求所有粒子从第三象限穿越x轴时的速度；（2）设从A点发出的粒子总数为N，求最终打在挡板PQ右侧的粒子数N′．解答：解：（1）设某速度为v0的粒子从A点入射后到达AC上的G点，因v0与AC成45°角，其对应圆心角为90°，即恰好经过四分之一圆周，故到达G点时速度仍为v0，方向沿Y轴正向．粒子在电场中沿Y轴正向加速运动，设G点坐标为G（x，y），刚好穿出电场时坐标为（x，y1），粒子穿出电场时速度为v1，在电场中运动的过程中，由动能定理得：而y=﹣x﹣0.425又代入数据解得v1=20m/s，可见粒子穿出电场时速度大小与x无关．因v0＜20m/s，由代入数据得：R＜0.2m由数学知识可知，k点坐标为k（﹣0.2m，﹣0.225m），故从A点射出的所有粒子均从AK之间以20m/s的速度沿Y轴正向射出电场，在到达X轴之前粒子作匀速直线运动，故所有粒子从第三象限穿越X轴时的速度大小均为20m/s的速度沿Y轴正向．（2）因为r=0.1m，故离子束射入B2时，离子束宽度刚好与2r相等，设粒子在B2中运动轨道半径为R2，，解得R2=r=0.1m考察从任一点J进入B2的粒子，设从H穿出B2磁场，四边形JO2HO1为菱形，又因为JO2水平，而JO2∥HO1，故H应与F重合，即所有粒子经过B2后全部从F点离开B2进入B3磁场．对v0趋于20m/s的粒子，圆心角∠JO2F→180°，故射入B3时速度趋于Y轴负向；对v0趋于0的粒子，圆心角∠JO2F→0°，故射入B3时速度趋于Y轴正向，即进入B3的所有粒子速度与Y轴正向夹角在0～180°角之间．由于B3=B2，所以R3=R2，由几何关系知：无限靠近Y轴负向射入的粒子轨迹如图所示，最终打在PQ板的右侧O3；与Y轴负向成60°角的粒子刚好经过P点到达Q点；因此与Y轴正向在0～120°角之间从F点射出的粒子要么打在PQ板的左侧，要么打不到板上而穿越Y轴离开B3．由于是“大量”粒子，忽略打在P或Q的临界情况，所以最终打在挡板PQ右侧的粒子数答：（1）所有粒子从第三象限穿越x轴时的速度为20m/s；（2）设从A点发出的粒子总数为N，最终打在挡板PQ右侧的粒子数N′为．13．如图所示，有界匀强磁场磁感应强度为B，方向垂直纸面向里，MN为其左边界，磁场中放置一半径为R的圆柱形金属圆筒，圆心O到MN的距离OO1=2R，圆筒轴线与磁场平行．圆筒用导线通过一个电阻r0接地，最初金属圆筒不带电．现有范围足够大的平行电子束以速度v0从很远处沿垂直于左边界MN向右射入磁场区，已知电子质量为m，电量为e．（1）若电子初速度满足，则在最初圆筒上没有带电时，能够打到圆筒上的电子对应MN边界上O1两侧的范围是多大？（2）当圆筒上电量达到相对稳定时，测量得到通过电阻r0的电流恒为I，忽略运动电子间的相互作用，求此时金属圆筒的电势φ和电子到达圆筒时速度v（取无穷远处或大地电势为零）．（3）在（2）的情况下，求金属圆筒的发热功率．解答：解：（1）如图所示，设电子进入磁场回旋轨道半径为r，则解得r=3R大量电子从MN上不同点进入磁场轨迹如图，从O1上方P点射入的电子刚好擦过圆筒同理可得到O1下Q点距离．（2）稳定时，圆柱体上电荷不再增加，与地面电势差恒为U，U=Ir0电势φ=﹣Ir0电子从很远处射到圆柱表面时速度为v，有解得．（3）电流为I，单位时间到达圆筒的电子数电子所具有总能量消耗在电阻上的功率P r=I2r0所以圆筒发热功率．14．图为可测定比荷的某装置的简化示意图，在第一象限区域内有垂直于纸面向里的匀强磁场，磁感应强度大小B=2.0×10﹣3T，在x轴上距坐标原点L=0.50m的P处为离子的入射口，在y上安放接收器．现将一带正电荷的粒子以v=3.5×104m/s的速率从P处射入磁场，若粒子在y轴上距坐标原点L=0.50m的M处被观测到，且运动轨迹半径恰好最小，设带电粒子的质量为m，电量为q，不计其重力．（1）求上述粒子的比荷；（2）如果在上述粒子运动过程中的某个时刻，在第一象限内再加一个匀强电场，就可以使其沿y轴正方向做匀速直线运动，求该匀强电场的场强大小和方向，并求出从粒子射入磁场开始计时经过多长时间加这个匀强电场；（3）为了在M处观测到按题设条件运动的上述粒子，在第一象限内的磁场可以局限在一个矩形区域内，求此矩形磁场区域的最小面积，并在图中画出该矩形．解答：解：（1）设粒子在磁场中的运动半径为r，依题意MP连线即为该粒子在磁场中作匀速圆周运动的直径，由几何关系得，由洛伦兹力提供粒子在磁场中作匀速圆周运动的向心力，可得，联立解得：=4.9×107C/kg（2）此时加入沿x轴正方向的匀强电场，电场力与此时洛伦兹力平衡，qE=qvB，代入数据得：E=70V/m．所加电场的场强方向沿x轴正方向．设带点粒子做匀速圆周运动的周期为T，所求时间为t=T/8，而，解得t=7.9×10﹣6s（3）该区域面积S=2r2=0.25m2，矩形如图所示．15．如图所示，在xOy 平面的第一、四象限内存在着方向垂直纸面向外，磁感应强度为B 的匀强磁场，在第四象限内存在方向沿﹣y 方向、电场强度为 E 的匀强电场．从y 轴上坐标为（0，a）的P 点向磁场区发射速度大小不等的带正电同种粒子，速度方向范围是与+y 方向成30°﹣150°角，且在xOy 平面内．结果所有粒子经过磁场偏转后都垂直打到x 轴上，然后进入第四象限内的正交电磁场区．已知带电粒子电量为+q，质量为m，粒子重力不计．（1）所有通过第一象限磁场区的粒子中，求粒子经历的最短时间与最长时间的比值；（2）求粒子打到x 轴上的范围；（3）从x 轴上x=a 点射入第四象限的粒子穿过正交电磁场后从y 轴上y=﹣b 的Q 点射出电磁场，求该粒子射出电磁场时的速度大小．解答：解：（1）、各种离子在第一象限内运动时，与y轴正方向成30°的粒子运动时间最长，时间为：…①与y轴正方向成150°的粒子运动时间最短，时间为：…②①②两式联立得：（2）、设带电粒子射入方向与y轴夹角成150°时的轨道半径为R1，由几何关系有：带电粒子经过的最左边为：设带电粒子射入方向与y轴夹角30°时的轨道半径为R2，由几何关系有：带电粒子经过的最右边为：所以粒子打到x 轴上的范围范围是：（3）带电粒子在第一象限的磁场中有：由题意知：R=a带电粒子在第四象限中运动过程中，电场力做功转化为带电粒子的动能，设经过Q点是的速度为v，由动能定理由：解得：v=16．如图（甲）所示，x≥0的区域内有如图乙所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向．现有一质量为m、带电量为q的正电粒子，在t=0时刻从坐标原点O以速度v沿着与x轴正方向成75°角射入．粒子运动一段时间到达P点，P点坐标为（a，a），此时粒子的速度方向与OP延长线的夹角为30°．粒子在这过程中只受磁场力的作用．（1）若B为已知量，试求粒子在磁场中运动时的轨道半径R及周期T的表达式．（2）说明在OP间运动的时间跟所加磁场的变化周期T之间应有什么样的关系才能使粒子完成上述运动．（3）若B为未知量，那么所加磁场的变化周期T、磁感强度B0的大小各应满足什么条件，才能使粒子完成上述运动？（写出T及B0各应满足条件的表达式）例4如图所示，的区域内有如图所示大小不变、方向随时间周期性变化的磁场，磁场方向垂直纸面向外时为正方向。
磁场难题集锦含答案
. .. .磁场难题集锦一．解答题〔共9小题〕1．〔2021•〕如下图，*轴正方向水平向右，y轴正方向竖直向上．在*Oy平面与y轴平行的匀强电场，在半径为R的圆还有与*Oy平面垂直的匀强磁场．在圆的左边放置一带电微粒发射装置，它沿*轴正方向发射出一束具有一样质量m、电荷量q〔q＞0〕和初速度v的带电微粒．发射时，这束带电微粒分布在0＜y＜2R的区间．重力加速度大小为g．〔1〕从A点射出的带电微粒平行于*轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向．〔2〕请指出这束带电微粒与*轴相交的区域，并说明理由．〔3〕在这束带电磁微粒初速度变为2V，则它们与*轴相交的区域又在哪里.并说明理由．2．〔2021•〕*种加速器的理想模型如图1所示：两块相距很近的平行小极板中间各开有一小孔a、b，两极板间电压u ab的变化图象如图2所示，电压的最大值为U0、周期为T0，在两极板外有垂直纸面向里的匀强磁场．假设将一质量为m0、电荷量为q的带正电的粒子从板a孔处静止释放，经电场加速后进入磁场，在磁场中运动时间T0后恰能再次从a 孔进入电场加速．现该粒子的质量增加了．〔粒子在两极板间的运动时间不计，两极板外无电场，不考虑粒子所受的重力〕〔1〕假设在t=0时刻将该粒子从板a孔处静止释放，求其第二次加速后从b孔射出时的动能；〔2〕现在利用一根长为L的磁屏蔽管〔磁屏蔽管置于磁场中时管无磁场，忽略其对管外磁场的影响〕，使图1中实线轨迹〔圆心为O〕上运动的粒子从a孔正下方相距L处的c孔水平射出，请在答题卡图上的相应位置处画出磁屏蔽管；〔3〕假设将电压u ab的频率提高为原来的2倍，该粒子应何时由板a孔处静止开场加速，才能经屡次加速后获得最大动能.最大动能是多少.3．如图，在区域存在与*y平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在*y平面发射出大量同种带电粒子，所有粒子的初速度大小一样，方向与y轴正方向的夹角分布在0～180°围．沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上点离开磁场．求：〔1〕粒子在磁场中做圆周运动的半径R及粒子的比荷；〔2〕此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值围；〔3〕从粒子发射到全部粒子离开磁场所用的时间．4．图中左边有一对平行金属板，两板相距为d，电压为V；两板之间有匀强磁场，磁感应强度大小为B0，方向平行于板面并垂直于纸面朝里．图中右边有一边长为a的正三角形区域EFG〔EF边与金属板垂直〕，在此区域及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里．假设一系列电荷量为q的正离子沿平行于金属板面、垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域．不计重力．〔1〕这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量．〔2〕这些离子中的离子乙从EG边上的I点〔图中未画出〕穿出磁场，且GI长为．求离子乙的质量．〔3〕假设这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域可能有离子到达．5．〔2006•〕如下图，在*＜0与*＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向均垂直于纸面向里，且B1＞B2．一个带负电荷的粒子从坐标原点O以速度v沿*轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件．6．如图，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于*y平面〔纸面〕向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P〔*=0，y=h〕点以一定的速度平行于*轴正方向入射．这时假设只有磁场，粒子将做半径为R0的圆周运动：假设同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P点运动到*=R0平面〔图中虚线所示〕时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与*轴交于M点，不计重力．h=6cm，R0=10cm，求：〔1〕粒子到达*=R0平面时速度方向与*轴的夹角以及粒子到*轴的距离；〔2〕M点的横坐标*M．7．〔2007•〕磁谱仪是测量α能谱的重要仪器．磁谱仪的工作原理如下图，放射源S发出质量为m、电量为q的α粒子沿垂直磁场方向进入磁感应强度为B的匀强磁场，被限束光栏Q限制在2φ的小角度，α粒子经磁场偏转后打到与束光栏平行的感光片P上．〔重力影响不计〕〔1〕假设能量在E～E+△E〔△E＞0，且△E≪E〕围的α粒子均垂直于限束光栏的方向进入磁场．试求这些α粒子打在胶片上的围△*1．〔2〕实际上，限束光栏有一定的宽度，α粒子将在2φ角进入磁场．试求能量均为E的α粒子打到感光胶片上的围△*2．8．如图，在*轴下方有匀强磁场，磁感应强度大小为B，方向垂直于* y平面向外．P是y轴上距原点为h的一点，N0为*轴上距原点为a的一点．A是一块平行于*轴的挡板，与*轴的距离为，A的中点在y轴上，长度略小于．带点粒子与挡板碰撞前后，*方向的分速度不变，y方向的分速度反向、大小不变．质量为m，电荷量为q〔q＞0〕的粒子从P点瞄准N0点入射，最后又通过P点．不计重力．求粒子入射速度的所有可能值．9．〔2007•〕两屏幕荧光屏互相垂直放置，在两屏分别去垂直于两屏交线的直线为*和y轴，交点O为原点，如下图．在y＞0，0＜*＜a的区域有垂直于纸面向的匀强磁场，在y＞0，*＞a的区域有垂直于纸面向外的匀强磁场，两区域的磁感应强度大小均为B．在O点出有一小孔，一束质量为m、带电量为q〔q＞0〕的粒子沿*周经小孔射入磁场，最后打在竖直和水平荧光屏上，使荧光屏发亮．入射粒子的速度可取从零到*一最大值之间的各种数值．速度最大的粒子在0＜*＜a的区域中运动的时间与在*＞a的区域中运动的时间之比为2：5，在磁场中运动的总时间为7T/12，其中T为该粒子在磁感应强度为B的匀强磁场中做圆周运动的周期．试求两个荧光屏上亮线的围〔不计重力的影响〕．磁场难题集锦参考答案与试题解析一．解答题〔共9小题〕1．〔2021•〕如下图，*轴正方向水平向右，y轴正方向竖直向上．在*Oy平面与y轴平行的匀强电场，在半径为R的圆还有与*Oy平面垂直的匀强磁场．在圆的左边放置一带电微粒发射装置，它沿*轴正方向发射出一束具有一样质量m、电荷量q〔q＞0〕和初速度v的带电微粒．发射时，这束带电微粒分布在0＜y＜2R的区间．重力加速度大小为g．〔1〕从A点射出的带电微粒平行于*轴从C点进入有磁场区域，并从坐标原点O沿y轴负方向离开，求电场强度和磁感应强度的大小与方向．〔2〕请指出这束带电微粒与*轴相交的区域，并说明理由．〔3〕在这束带电磁微粒初速度变为2V，则它们与*轴相交的区域又在哪里.并说明理由．考点：带电粒子在匀强磁场中的运动．专题：压轴题．分析：带电粒子沿半径方向射入匀强磁场中，做匀速圆周运动后，沿半径的方向射出．当没有沿半径方向射入时仍做匀速圆周运动，则圆心必经过入射点与出射点连线的中垂线．解答：解：此题考察带电粒子在复合场中的运动．带电粒子平行于*轴从C点进入磁场，说明带电微粒所受重力和电场力平衡．设电场强度大小为E，由mg=qE可得方向沿y轴正方向．带电微粒进入磁场后，将做圆周运动．且r=R如图〔a〕所示，设磁感应强度大小为B．由得方向垂直于纸面向外〔2〕一：从任一点P水平进入磁场的带电微粒在磁场中做半径为R的匀速圆周运动，其圆心位于其正下方的Q点，如图b所示，这束带电微粒进入磁场后的圆心轨迹是如图b的虚线半圆，此圆的圆心是坐标原点．二：从任一点P水平进入磁场的带电微粒在磁场中做半径为R的匀速圆周运动．如图b示，高P点与O′点的连线与y轴的夹角为θ，其圆心Q的坐标为〔﹣Rsinθ，Rcosθ〕，圆周运动轨迹方程为〔*+Rsinθ〕2+〔y﹣Rcosθ〕2=R2得*=0 或 *=﹣Rsinθ，y=0 或y=R〔1+cosθ〕可得带电微粒做圆周运动的轨迹与磁场边界的交点为，求，坐标为后者的点就是P点，须舍去，可见，这束带电微粒都是通过坐标原点离开磁场的．〔3〕带电微粒初速度大小变为2v，则从任一点P水平进入磁场的带电微粒在磁场中做匀速圆周运动的半径r′为带电微粒在磁场中经过一段半径为r′的圆弧运动后，将在y轴的右方〔*＞0〕的区域离开磁场并做匀速直线运动，如图c所示．靠近圆磁场上边发射出来的带电微粒在恰好没有磁场力，则会射向*轴正方向的无穷远处，靠近圆磁场下边发射出来的带电微粒会在靠近原点之处穿出磁场．所以，这束带电微粒与*轴相交的区域围是*＞0．答案：〔1〕；方向垂直于纸面向外；〔2〕通过坐标原点离开磁场的；〔3〕与*同相交的区域围是*＞0．点评：带电粒子以一样的速度方向，沿不同位置进入匀强磁场时，轨迹的圆弧长度不同，则运动的时间不同，但半径仍一样．2．〔2021•〕*种加速器的理想模型如图1所示：两块相距很近的平行小极板中间各开有一小孔a、b，两极板间电压u ab的变化图象如图2所示，电压的最大值为U0、周期为T0，在两极板外有垂直纸面向里的匀强磁场．假设将一质量为m0、电荷量为q的带正电的粒子从板a孔处静止释放，经电场加速后进入磁场，在磁场中运动时间T0后恰能再次从a 孔进入电场加速．现该粒子的质量增加了．〔粒子在两极板间的运动时间不计，两极板外无电场，不考虑粒子所受的重力〕〔1〕假设在t=0时刻将该粒子从板a孔处静止释放，求其第二次加速后从b孔射出时的动能；〔2〕现在利用一根长为L的磁屏蔽管〔磁屏蔽管置于磁场中时管无磁场，忽略其对管外磁场的影响〕，使图1中实线轨迹〔圆心为O〕上运动的粒子从a孔正下方相距L处的c孔水平射出，请在答题卡图上的相应位置处画出磁屏蔽管；〔3〕假设将电压u ab的频率提高为原来的2倍，该粒子应何时由板a孔处静止开场加速，才能经屡次加速后获得最大动能.最大动能是多少.分析：〔1〕求第二次加速后从b孔射出时的动能只需知道加速时所对应的电压，故图2求电压即可．〔2〕参加屏蔽管后粒子在屏蔽管中做匀速直线运动，离开屏蔽管后运动轨迹与原来的运动轨迹相似，只是向下平移了l．〔3〕从图象可以看出，时间每改变〔图象中为1〕，电压改变为〔图象中为4〕，所以图象中电压分别为50，46，42，38，…10，6，2，共13个，设*时刻t，u=U0时被加速，此时刻可表示为，静止开场加速的时刻t1为，其中n=12，将n=12代入得，因为，在u＞0时，粒子被加速，则最多连续被加速的次数：N=，所以只能取N=25，解得，由于电压的周期为，所以〔n=0，1，2，3…〕故粒子由静止开场被加速的时刻〔n=0，1，2，…〕故加速时的电压分别，，…，，，加速电压做的总功，即动能的最大值，故粒子的最大动能解得．解答：解：〔1〕质量为m0的粒子在磁场中作匀速圆周运动Bqv=，则当粒子的质量增加了m0，其周期增加△T=T0根据题图2可知，粒子第一次的加速电压u1=U0经过第二次加速，第2次加速电压u2，如图2在三角形中，，所以粒子第二次的加速电压粒子射出时的动能 E k2=qu1+qu2解得〔2〕因为磁屏蔽管使粒子匀速运动至以下L处，出管后仍然做圆周运动，可到C点水平射出．磁屏蔽管的位置如图1所示．粒子运动的轨迹如图3．〔3〕如图4〔用E*cel作图〕设T0=100，U0=50，得到在四分之一周期的电压随时间变化的图象从图象可以看出，时间每改变〔图象中为1〕，电压改变为〔图象中为4〕，所以图象中电压分别为50，46，42，38，…10，6，2，共13个，设*时刻t，u=U0时被加速，此时刻可表示为，静止开场加速的时刻t1为，其中n=12，将n=12代入得，因为，在u＞0时，粒子被加速，则最多连续被加速的次数：N=，得N=25．所以只能取N=25，解得，由于电压的周期为，所以〔n=0，1，2，3…〕故粒子由静止开场被加速的时刻〔n=0，1，2，…〕故加速时的电压分别，，…，，，加速电压做的总功，即动能的最大值，故粒子的最大动能解得．3．如图，在区域存在与*y平面垂直的匀强磁场，磁感应强度的大小为B．在t=0时刻，一位于坐标原点的粒子源在*y平面发射出大量同种带电粒子，所有粒子的初速度大小一样，方向与y轴正方向的夹角分布在0～180°围．沿y轴正方向发射的粒子在t=t0时刻刚好从磁场边界上点离开磁场．求：〔1〕粒子在磁场中做圆周运动的半径R及粒子的比荷；〔2〕此时刻仍在磁场中的粒子的初速度方向与y轴正方向夹角的取值围；〔3〕从粒子发射到全部粒子离开磁场所用的时间．解答：解：〔1〕初速度与y轴方向平行的粒子在磁场中的运动轨迹如图1中的弧OP所示，其圆心为C．由几何关系可知，∠POC=30°；△OCP为等腰三角形故∠OCP=①此粒子飞出磁场所用的时间为t0=②式中T为粒子做圆周运动的周期．设粒子运动速度的大小为v，半径为R，由几何关系可得R= a ③由洛仑兹力公式和牛顿第二定律有qvB=m④T=⑤联立②③④⑤解得⑥〔2〕仍在磁场中的粒子其圆心角一定大于120°，这样粒子角度最小时从磁场右边界穿出；角度最大时从磁场左边界穿出．依题意，同一时刻仍在磁场的粒子到O点距离一样．在t0时刻仍在磁场中的粒子应位于以O点为圆心、OP为半径的弧上．如下图．设此时位于P、M、N三点的粒子的初速度分别为v P、v M、v N．由对称性可知v P与OP、v M与OM、v N与ON的夹角均为．设v M、v N与y轴正向的夹角分别为θM、θN，由几何关系有⑦⑧对于所有此时仍在磁场中的粒子，其初速度与y轴正方向所成的夹角θ应满足≤θ≤〔3〕在磁场中飞行时间最长的粒子的运动轨迹应与磁场右边界相切，其轨迹如图2所示．由几何关系可知：OM=OP由对称性可知ME=OP由图可知，圆的圆心角为240°，从粒子发射到全部粒子飞出磁场所用的时间2t0；4．图中左边有一对平行金属板，两板相距为d，电压为V；两板之间有匀强磁场，磁感应强度大小为B0，方向平行于板面并垂直于纸面朝里．图中右边有一边长为a的正三角形区域EFG〔EF边与金属板垂直〕，在此区域及其边界上也有匀强磁场，磁感应强度大小为B，方向垂直于纸面朝里．假设一系列电荷量为q的正离子沿平行于金属板面、垂直于磁场的方向射入金属板之间，沿同一方向射出金属板之间的区域，并经EF边中点H射入磁场区域．不计重力．〔1〕这些离子中的离子甲到达磁场边界EG后，从边界EF穿出磁场，求离子甲的质量．〔2〕这些离子中的离子乙从EG边上的I点〔图中未画出〕穿出磁场，且GI长为．求离子乙的质量．〔3〕假设这些离子中的最轻离子的质量等于离子甲质量的一半，而离子乙的质量是最大的，问磁场边界上什么区域可能有离子到达．解答：解：〔1〕粒子进入正交的电磁场做匀速直线运动，设粒子的速度为v，电场的场强为E，根据平衡条件得0 E0q=B0qv①②由①②化简得③粒子甲垂直边界EF进入磁场，又垂直边界EF穿出磁场，则轨迹圆心在EF上．粒子运动中经过EG，说明圆轨迹与EG相切，在如图的三角形中半径为R=acos30°tan15°④⑤连立④⑤化简得⑥在磁场中粒子所需向心力由洛仑兹力提供，根据牛顿第二定律得⑦连立③⑦化简得⑧〔2〕由于I点将EG边按1比3等分，根据三角形的性质说明此轨迹的弦与EG垂直，在如图的三角形中，有⑨同理⑩〔3〕最轻离子的质量是甲的一半，根据半径公式离子的轨迹半径与离子质量成正比，所以质量在甲和最轻离子之间的所有离子都垂直边界EF穿出磁场，甲最远离H的距离为，最轻离子最近离H的距离为，所以在离H的距离为到之间的E F边界上有离子穿出磁场．比甲质量大的离子都从EG穿出磁场，其中甲运动中经过EG上的点最近，质量最大的乙穿出磁场的1位置是最远点，所以在EG上穿出磁场的离子都在这两点之间．5．〔2006•〕如下图，在*＜0与*＞0的区域中，存在磁感应强度大小分别为B1与B2的匀强磁场，磁场方向均垂直于纸面向里，且B1＞B2．一个带负电荷的粒子从坐标原点O以速度v沿*轴负方向射出，要使该粒子经过一段时间后又经过O点，B1与B2的比值应满足什么条件．解答：解：根据牛顿第二定律得化简得①②如右图是粒子在一个周期的运动，则粒子在一个周期经过y负半轴的点在y负半轴下移2〔R2﹣R1〕，在第n次经过y负半轴时应下移2R1，则有 2n〔R2﹣R1〕=2R1③连立①②③化简得，n=1，2，3，…6．如图，空间存在匀强电场和匀强磁场，电场方向为y轴正方向，磁场方向垂直于*y平面〔纸面〕向外，电场和磁场都可以随意加上或撤除，重新加上的电场或磁场与撤除前的一样．一带正电荷的粒子从P〔*=0，y=h〕点以一定的速度平行于*轴正方向入射．这时假设只有磁场，粒子将做半径为R0的圆周运动：假设同时存在电场和磁场，粒子恰好做直线运动．现在，只加电场，当粒子从P点运动到*=R0平面〔图中虚线所示〕时，立即撤除电场同时加上磁场，粒子继续运动，其轨迹与*轴交于M点，不计重力．h=6cm，R0=10cm，求：〔1〕粒子到达*=R0平面时速度方向与*轴的夹角以及粒子到*轴的距离；〔2〕M点的横坐标*M．解答：解：〔1〕做直线运动有：qE=qBv0①做圆周运动有：qBv0=m②只有电场时，粒子做类平抛运动，有：qE=ma ③R0=v0t ④v y=at ⑤从③④⑤解得⑥，从①得E=Bv0⑦，从②式得⑧，将⑦、⑧代入⑥得：v y=v0粒子速度大小为：v==v0速度方向与*轴夹角为：θ=粒子与*轴的距离为：H=h+at2=h+代入数据得H=11cm．〔2〕撤电场加上磁场后，有：qBv=m解得：R=R0，代入数据得R=14cm．粒子运动轨迹如下图，圆心C位于与速度v方向垂直的直线上，该直线与*轴和y轴的夹角均为，由几何关系得C点坐标为：*c=2R0，代入数据得*C=20cmy c=H﹣R0=h﹣，代入数据得y C=1cm过C作*轴的垂线，在△CDM中：=R=R0=y c=h﹣解得：==M点横坐标为：*M=2R0+代入数据得*M=34cm答：〔1〕粒子到达*=R0平面时速度方向与*轴的夹角为，粒子到*轴的距离为11cm；〔2〕M点的横坐标*M为34cm．7．〔2007•〕磁谱仪是测量α能谱的重要仪器．磁谱仪的工作原理如下图，放射源S发出质量为m、电量为q的α粒子沿垂直磁场方向进入磁感应强度为B的匀强磁场，被限束光栏Q限制在2φ的小角度，α粒子经磁场偏转后打到与束光栏平行的感光片P上．〔重力影响不计〕〔1〕假设能量在E～E+△E〔△E＞0，且△E≪E〕围的α粒子均垂直于限束光栏的方向进入磁场．试求这些α粒子打在胶片上的围△*1．〔2〕实际上，限束光栏有一定的宽度，α粒子将在2φ角进入磁场．试求能量均为E的α粒子打到感光胶片上的围△*2．解答：解析：设α粒子以速度v进入磁场，打在胶片上的位置距S的距离为*圆周运动α粒子的动能且 *=2R解得：．△*1=﹣当*＜＜1时，〔1+*〕n≈1+*n由上式可得：．〔2〕动能为E的α粒子沿±φ角入射，轨道半径一样，设为R圆周运动α粒子的动能由几何关系得答：〔1〕〔2〕8．如图，在*轴下方有匀强磁场，磁感应强度大小为B，方向垂直于* y平面向外．P是y轴上距原点为h的一点，N0为*轴上距原点为a的一点．A是一块平行于*轴的挡板，与*轴的距离为，A的中点在y轴上，长度略小于．带点粒子与挡板碰撞前后，*方向的分速度不变，y方向的分速度反向、大小不变．质量为m，电荷量为q〔q＞0〕的粒子从P点瞄准N0点入射，最后又通过P点．不计重力．求粒子入射速度的所有可能值．解答：解：设粒子的入射速度为v，第一次射出磁场的点为N′0，与板碰撞后再次进入磁场的位置为N1，子在磁场中运动的轨道半径为R，有 (1)粒子速率不变，每次进入磁场与射出磁场位置间距离*1保持不变有*1=N0′N0=2Rsinθ (2)粒子射出磁场与下一次进入磁场位置间的距离*2始终不变，与N0′N0相等．由图可以看出*2=a (3)设粒子最终离开磁场时，与档板相碰n次〔n=0、1、2、3…〕．假设粒子能回到P点，由对称性，出射点的*坐标应为﹣a，即〔n+1〕*1﹣n*2=2a (4)由〔3〕〔4〕两式得 (5)假设粒子与挡板发生碰撞，有 (6)联立〔3〕〔4〕〔6〕得：n＜3 (7)联立〔1〕〔2〕〔5〕得： (8)把代入〔8〕中得；；；答：粒子入射速度的所有可能值为；；．9．〔2007•〕两屏幕荧光屏互相垂直放置，在两屏分别去垂直于两屏交线的直线为*和y轴，交点O为原点，如下图．在y＞0，0＜*＜a的区域有垂直于纸面向的匀强磁场，在y＞0，*＞a的区域有垂直于纸面向外的匀强磁场，两区域的磁感应强度大小均为B．在O点出有一小孔，一束质量为m、带电量为q〔q＞0〕的粒子沿*周经小孔射入磁场，最后打在竖直和水平荧光屏上，使荧光屏发亮．入射粒子的速度可取从零到*一最大值之间的各种数值．速度最大的粒子在0＜*＜a的区域中运动的时间与在*＞a的区域中运动的时间之比为2：5，在磁场中运动的总时间为7T/12，其中T为该粒子在磁感应强度为B的匀强磁场中做圆周运动的周期．试求两个荧光屏上亮线的围〔不计重力的影响〕．解答：解：对于y轴上的光屏亮线围的临界条件如图1所示：带电粒子的轨迹和*=a相切，此时r=a，y轴上的最高点为y=2r=2a；对于 *轴上光屏亮线围的临界条件如图2所示：左边界的极限情况还是和*=a相切，此刻，带电粒子在右边的轨迹是个圆，由几何知识得到在*轴上的坐标为*=2a；速度最大的粒子是如图2中的实线，又两段圆弧组成，圆心分别是c和c′由对称性得到 c′在 *轴上，设在左右两局部磁场中运动时间分别为t1和t2，满足解得由数学关系得到： OP=2a+R代入数据得到：所以在* 轴上的围是．。
高中物理磁场大题(超全)
高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v0进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O 为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t会不同，求t的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=4.0×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=6.4×10﹣27kg、电荷量q=﹣3.2×10‑19C的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=0.40T，方向垂直纸面向里，电场强度E=2.0×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=0.25T，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=8.0×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，0.2m）的Q点垂直y轴射入磁场区，离子通过x 轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大？（2）离子的质量应在什么范围内？（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2应满足什么条件？8．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图乙最大值为U0的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O 点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN上，求磁场磁感应强度B的取值范围．12．如图甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN=U0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN=2U，后内U MN=﹣U，大量的上述粒子仍然以速度v0沿O1O方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U的值；（3）紧贴板右侧建立xOy坐标系，在xOy坐标第I、IV象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d，2d）的P点，求磁感应强度B的大小范围．13．如图所示，在第一、二象限存在场强均为E的匀强电场，其中第一象限的匀强电场的方向沿x轴正方向，第二象限的电场方向沿x轴负方向．在第三、四象限矩形区域ABCD内存在垂直于纸面向外的匀强磁场，矩形区域的AB边与x 轴重合．M点是第一象限中无限靠近y轴的一点，在M点有一质量为m、电荷量为e的质子，以初速度v0沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，与x轴交点为Q，电子束以相同的速度v0从y轴上0≤y≤2a的区间垂直于y轴和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远？最远距离为多少？15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时，刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少？（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少？（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少？（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm处，则该粒子的比荷又是多少？19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO 从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA 上的M点，且此时速度与OA垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v0的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v Q；（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点？22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P在K点具有大小v0=、方向与水平面夹角θ=的速度，在区域I内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一质量为m、电荷量为q（q＞0）的粒子以速度v0从y轴上P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力．（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大？（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大？25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=0.3，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v0=4m/s的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V0滑离B，恰好能到达C的最高点．A、B、C的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=0.4kg的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=0.1kg的小物块A以速度υ0=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=0.1，传送带左右两端的距离l=3.5m，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能E pm；（3）物块A会不会第二次压缩弹簧？28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg的彗星“撞击器”将以1.0×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现1.0×10﹣7m/s的改变．已知普朗克常量h=6.6×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD段为半径R=0.4m的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ0沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量（水均为m，小球甲与AB段的动摩擦因数为μ=0.5，C、B距离L=1.6m，g取10m/s2．平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△p x、△p y；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y 轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短？求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t0时刻刚好从极板边缘射出，则有y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，偏移量：y=at02…③由①②③解得：U0=…④．（2）t0时刻进入两极板的带电粒子，前t0时间在电场中偏转，后t0时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：v x=v0=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：v y=a•t0 …⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，由③⑤⑥⑦⑧解得：R=…⑨；（3）在t=2t0时刻进入两极板的带电粒子，在电场中做类平抛运动的时间最长，飞出极板时速度方向与磁场边界的夹角最小，而根据轨迹几何知识可知，轨迹的圆心角等于粒子射入磁场时速度方向与边界夹角的2倍，所以在t=2t0时刻进入两极板的带电粒子在磁场中运动时间最短．带电粒子离开磁场时沿y轴正方向的分速度为：v y′=at0 …⑩，设带电粒子离开电场时速度方向与y轴正方向的夹角为α，则：tanα=，由③⑤⑩解得：α=，带电粒子在磁场运动的轨迹图如图所示，圆弧所对的圆心角为：2α=，所求最短时间为：t min=T，带电粒子在磁场中运动的周期为：T=，联立以上两式解得：t min=；答：（1）电压U0的大小为；。
高中物理磁场大题
高中物理磁场大题一．解答题（共30小题）1．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短求此最短时间．2．如图所示，在xOy平面内，0＜x＜2L的区域内有一方向竖直向上的匀强电场，2L＜x＜3L的区域内有一方向竖直向下的匀强电场，两电场强度大小相等．x＞3L的区域内有一方向垂直于xOy平面向外的匀强磁场．某时刻，一带正电的粒子从坐标原点以沿x轴正方向的初速度v0进入电场；之后的另一时刻，一带负电粒子以同样的初速度从坐标原点进入电场．正、负粒子从电场进入磁场时速度方向与电场和磁场边界的夹角分别为60°和30°，两粒子在磁场中分别运动半周后在某点相遇．已经两粒子的重力以及两粒子之间的相互作用都可忽略不计，两粒子带电量大小相等．求：（1）正、负粒子的质量之比m1：m2；（2）两粒子相遇的位置P点的坐标；（3）两粒子先后进入电场的时间差．3．如图所示，相距为R的两块平行金属板M、N正对着放置，s1、s2分别为M、N板上的小孔，s1、s2、O三点共线，它们的连线垂直M、N，且s2O=R．以O为圆心、R为半径的圆形区域内存在磁感应强度为B、方向垂直纸面向外的匀强磁场．D为收集板，板上各点到O点的距离以及板两端点的距离都为2R，板两端点的连线垂直M、N板．质量为m、带电量为+q的粒子，经s1进入M、N间的电场后，通过s2进入磁场．粒子在s1处的速度和粒子所受的重力均不计．（1）当M、N间的电压为U时，求粒子进入磁场时速度的大小υ；（2）若粒子恰好打在收集板D的中点上，求M、N间的电压值U0；（3）当M、N间的电压不同时，粒子从s1到打在D上经历的时间t 会不同，求t的最小值．4．如图所示，直角坐标系xoy位于竖直平面内，在‑m≤x≤0的区域内有磁感应强度大小B=×10﹣4T、方向垂直于纸面向里的条形匀强磁场，其左边界与x轴交于P点；在x＞0的区域内有电场强度大小E=4N/C、方向沿y轴正方向的条形匀强电场，其宽度d=2m．一质量m=×10﹣27kg、电荷量q=﹣×10‑19C的带电粒子从P点以速度v=4×104m/s，沿与x轴正方向成α=60°角射入磁场，经电场偏转最终通过x轴上的Q点（图中未标出），不计粒子重力．求：（1）带电粒子在磁场中运动时间；（2）当电场左边界与y轴重合时Q点的横坐标；（3）若只改变上述电场强度的大小，要求带电粒子仍能通过Q点，讨论此电场左边界的横坐标x′与电场强度的大小E′的函数关系．5．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场．A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1．平行金属板右侧有一挡板M，中间有小孔O′，OO′是平行于两金属板的中心线．挡板右侧有垂直纸面向外的匀强磁场，磁场应强度为B2．CD为磁场B2边界上的一绝缘板，它与M板的夹角θ=45°，O′C=a，现有大量质量均为m，含有各种不同电荷量、不同速度的带电粒子（不计重力），自O点沿OO′方向进入电磁场区域，其中有些粒子沿直线OO′方向运动，并进入匀强磁场B2中，求：（1）进入匀强磁场B2的带电粒子的速度；（2）能击中绝缘板CD的粒子中，所带电荷量的最大值；（3）绝缘板CD上被带电粒子击中区域的长度．6．在平面直角坐标系xoy中，第I象限存在沿y轴负方向的匀强电场，第IV象限存在垂直于坐标平面向外的匀强磁场，磁感应强度为B．一质量为m，电荷量为q的带正电的粒子从y轴正半轴上的M点以速度v0垂直于y轴射入电场，经x轴上的N点与x轴正方向成45°角射入磁场，最后从y轴负半轴上的P点垂直于y轴射出磁场，如图所示．不计粒子重力，求：（1）M、N两点间的电势差U MN；（2）粒子在磁场中运动的轨道半径r；（3）粒子从M点运动到P点的总时间t．7．如图所示的平行板器件中，存在相互垂直的匀强磁场和匀强电场，磁场的磁感应强度B1=，方向垂直纸面向里，电场强度E=×105V/m，PQ为板间中线．紧靠平行板右侧边缘xOy坐标系的第一象限内，有垂直纸面向外的匀强磁场，磁感应强度B2=，磁场边界AO和y轴的夹角∠AOy=45°．一束带电量q=×10﹣19C的正离子从P点射入平行板间，沿中线PQ做直线运动，穿出平行板后从y轴上坐标为（0，）的Q点垂直y轴射入磁场区，离子通过x轴时的速度方向与x轴正方向夹角在45°～90°之间．则：（1）离子运动的速度为多大（2）离子的质量应在什么范围内（3）现只改变AOy区域内磁场的磁感应强度大小，使离子都不能打到x轴上，磁感应强度大小B2应满足什么条件8．如图所示，在空间中存在垂直纸面向里的匀强磁场，其竖直边界AB、CD的宽度为d，在边界AB左侧是竖直向下、场强为E的匀强电场．现有质量为m、带电量为+q的粒子（不计重力）从P点以大小为v0的水平初速度射入电场，随后与边界AB成45°射入磁场．若粒子能垂直CD边界飞出磁场，穿过小孔进入如图所示两竖直平行金属板间的匀强电场中减速至零且不碰到正极板．（1）请画出粒子上述过程中的运动轨迹，并求出粒子进入磁场时的速度大小v；（2）求匀强磁场的磁感应强度B；（3）求金属板间的电压U的最小值．9．如图甲，真空中竖直放置两块相距为d的平行金属板P、Q，两板间加上如图乙最大值为U0的周期性变化的电压，在Q板右侧某个区域内存在磁感应强度大小为B、方向垂直于纸面向里的有界匀强磁场．在紧靠P板处有一粒子源A，自t=0开始连续释放初速不计的粒子，经一段时间从Q板小孔O射入磁场，然后射出磁场，射出时所有粒子的速度方向均竖直向上．已知电场变化周期T=，粒子质量为m，电荷量为+q，不计粒子重力及相互间的作用力．求：（1）t=0时刻释放的粒子在P、Q间运动的时间；（2）粒子射入磁场时的最大速率和最小速率；（3）有界磁场区域的最小面积．10．“太空粒子探测器”是由加速、偏转和收集三部分组成，其原理可简化如下：如图1所示，辐射状的加速电场区域边界为两个同心平行半圆弧面，圆心为O，外圆弧面AB的半径为L，电势为φ1，内圆弧面CD的半径为，电势为φ2．足够长的收集板MN平行边界ACDB，O到MN板的距离OP=L．假设太空中漂浮着质量为m，电量为q的带正电粒子，它们能均匀地吸附到AB圆弧面上，并被加速电场从静止开始加速，不计粒子间的相互作用和其它星球对粒子引力的影响．（1）求粒子到达O点时速度的大小；（2）如图2所示，在边界ACDB和收集板MN之间加一个半圆形匀强磁场，圆心为O，半径为L，方向垂直纸面向内，则发现从AB圆弧面收集到的粒子经O点进入磁场后有能打到MN板上（不考虑过边界ACDB的粒子再次返回），求所加磁感应强度的大小；（3）同上问，从AB圆弧面收集到的粒子经O点进入磁场后均不能到达收集板MN，求磁感应强度所满足的条件．试写出定量反映收集板MN上的收集效率η与磁感应强度B的关系的相关式子．11．如图，静止于A处的离子，经电压为U的加速电场加速后沿图中圆弧虚线通过静电分析器，从P点垂直CN进入矩形区域的有界匀强电场，电场方向水平向左．静电分析器通道内有均匀辐向分布的电场，已知圆弧所在处场强为E0，方向如图所示；离子质量为m、电荷量为q；=2d、=3d，离子重力不计．（1）求圆弧虚线对应的半径R的大小；（2）若离子恰好能打在NQ的中点上，求矩形区域QNCD内匀强电场场强E的值；（3）若撤去矩形区域QNCD内的匀强电场，换为垂直纸面向里的匀强磁场，要求离子能最终打在QN上，求磁场磁感应强度B的取值范围．12．如图甲所示，一对平行金属板M、N长为L，相距为d，O1O为中轴线．当两板间加电压U MN=U0时，两板间为匀强电场，忽略两极板外的电场．某种带负电的粒子从O1点以速度v0沿O1O方向射入电场，粒子恰好打在上极板M的中点，粒子重力忽略不计．（1）求带电粒子的比荷；（2）若MN间加如图乙所示的交变电压，其周期，从t=0开始，前内U MN=2U，后内U MN=﹣U，大量的上述粒子仍然以速度v0沿O1O 方向持续射入电场，最终所有粒子刚好能全部离开电场而不打在极板上，求U的值；（3）紧贴板右侧建立xOy坐标系，在xOy坐标第I、IV象限某区域内存在一个圆形的匀强磁场区域，磁场方向垂直于xOy坐标平面，要使在（2）问情景下所有粒子经过磁场偏转后都会聚于坐标为（2d，2d）的P点，求磁感应强度B的大小范围．13．如图所示，在第一、二象限存在场强均为E的匀强电场，其中第一象限的匀强电场的方向沿x轴正方向，第二象限的电场方向沿x轴负方向．在第三、四象限矩形区域ABCD内存在垂直于纸面向外的匀强磁场，矩形区域的AB边与x轴重合．M点是第一象限中无限靠近y 轴的一点，在M点有一质量为m、电荷量为e的质子，以初速度v0沿y轴负方向开始运动，恰好从N点进入磁场，若OM=2ON，不计质子的重力，试求：（1）N点横坐标d；（2）若质子经过磁场最后能无限靠近M点，则矩形区域的最小面积是多少；（3）在（2）的前提下，该质子由M点出发返回到无限靠近M点所需的时间．14．如图所示，在xOy平面直角坐标系中，直线MN与y轴成30°角，P点的坐标为（，0），在y轴与直线MN之间的区域内，存在垂直于xOy平面向外、磁感应强度为B的匀强磁场．在直角坐标系xOy 的第Ⅳ象限区域内存在沿y轴，正方向、大小为的匀强电场，在x=3a处垂直于x轴放置一平面荧光屏，与x轴交点为Q，电子束以相同的速度v0从y轴上0≤y≤2a的区间垂直于y轴和磁场方向射入磁场．已知从y=2a点射入的电子在磁场中轨迹恰好经过O点，忽略电子间的相互作用，不计电子的重力．求：（1）电子的比荷；（2）电子离开磁场垂直y轴进入电场的位置的范围；（3）从y轴哪个位置进入电场的电子打到荧光屏上距Q点的距离最远最远距离为多少15．如图（a）所示，水平放置的平行金属板A、B间加直流电压U，A板正上方有“V”字型足够长的绝缘弹性挡板．在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图（b），垂直纸面向里为磁场正方向，其中B1=B，B2未知．现有一比荷为、不计重力的带正电粒子从C点静止释放，t=0时刻，粒子刚好从小孔O进入上方磁场中，在 t1时刻粒子第一次撞到左挡板，紧接着在t1+t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间．粒子与挡板碰撞前后电量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的感应影响．求：（1）粒子第一次到达O点时的速率；（2）图中B2的大小；（3）金属板A和B间的距离d．16．如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连接发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时，刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时刻进入两板间的带电粒子在磁场中做圆周运动的半径．（3）带电粒子在磁场中的运动时间．17．电子扩束装置由电子加速器、偏转电场和偏转磁场组成．偏转电场由加了电压的相距为d的两块水平平行放置的导体板形成，如图甲所示．大量电子（其重力不计）由静止开始，经加速电场加速后，连续不断地沿平行板的方向从两板正中间射入偏转电场．当两板不带电时，这些电子通过两板之间的时间为2t0，当在两板间加如图乙所示的周期为2t0、幅值恒为U0的电压时，所有电子均从两板间通过，然后进入水平宽度为l，竖直宽度足够大的匀强磁场中，最后通过匀强磁场打在竖直放置的荧光屏上．问：（1）电子在刚穿出两板之间时的最大侧向位移与最小侧向位移之比为多少（2）要使侧向位移最大的电子能垂直打在荧光屏上，匀强磁场的磁感应强度为多少（3）在满足第（2）问的情况下，打在荧光屏上的电子束的宽度为多少（已知电子的质量为m、电荷量为e）18．如图所示xOy平面内，在x轴上从电离室产生的带正电的粒子，以几乎为零的初速度飘入电势差为U=200V的加速电场中，然后经过右侧极板上的小孔沿x轴进入到另一匀强电场区域，该电场区域范围为﹣l≤x≤0（l=4cm），电场强度大小为E=×104V/m，方向沿y轴正方向．带电粒子经过y轴后，将进入一与y轴相切的圆形边界匀强磁场区域，磁场区域圆半径为r=2cm，圆心C到x轴的距离为d=4cm，磁场磁感应强度为B=8×10﹣2T，方向垂直xoy平面向外．带电粒子最终垂直打在与y轴平行、到y轴距离为L=6cm的接收屏上．求：（1）带电粒子通过y轴时离x轴的距离；（2）带电粒子的比荷；（3）若另一种带电粒子从电离室产生后，最终打在接收屏上y=cm 处，则该粒子的比荷又是多少19．如图所示，在竖直平面内，虚线MO与水平线PQ相交于O，二者夹角θ=30°，在MOP范围内存在竖直向下的匀强电场，电场强度为E，MOQ上方的某个区域有垂直纸面向里的匀强磁场，磁感应强度为B，O点处在磁场的边界上，现有一群质量为m、电量为+q的带电粒子在纸面内以速度v（0≤v≤）垂直于MO从O点射入磁场，所有粒子通过直线MO时，速度方向均平行于PQ向左，不计粒子的重力和粒子间的相互作用力．求：（1）速度最大的粒子在磁场中的运动时间；（2）速度最大的粒子打在水平线POQ上的位置离O点的距离；（3）磁场区域的最小面积．20．如图所示为某一仪器的部分原理示意图，虚线OA、OB关于y轴对称，∠AOB=90°，OA、OB将xOy平面分为Ⅰ、Ⅱ、Ⅲ三个区域，区域Ⅰ、Ⅲ内存在水平方向的匀强电场，电场强度大小相等、方向相反．质量为m电荷量为q的带电粒子自x轴上的粒子源P处以速度v0沿y轴正方向射出，经时间t到达OA上的M点，且此时速度与OA 垂直．已知M到原点O的距离OM=L，不计粒子的重力．求：（1）匀强电场的电场强度E的大小；（2）为使粒子能从M点经Ⅱ区域通过OB上的N点，M、N点关于y 轴对称，可在区域Ⅱ内加一垂直xOy平面的匀强磁场，求该磁场的磁感应强度的最小值和粒子经过区域Ⅲ到达x轴上Q点的横坐标；（3）当匀强磁场的磁感应强度取（2）问中的最小值时，且该磁场仅分布在一个圆形区域内．由于某种原因的影响，粒子经过M点时的速度并不严格与OA垂直，成散射状，散射角为θ，但速度大小均相同，如图所示，求所有粒子经过OB时的区域长度．21．在xoy平面直角坐标系的第Ⅰ象限有射线OA，OA与x轴正方向夹角为30°，如图所示，OA与y轴所夹区域存在y轴负方向的匀强电场，其它区域存在垂直坐标平面向外的匀强磁场；有一带正电粒子质量m，电量q，从y轴上的P点沿着x轴正方向以大小为v0的初速度射入电场，运动一段时间沿垂直于OA方向经过Q点进入磁场，经磁场偏转，过y轴正半轴上的M点再次垂直进入匀强电场．已知OP=h，不计粒子的重力．（1）求粒子垂直射线OA经过Q点的速度v Q；（2）求匀强电场的电场强度E与匀强磁场的磁感应强度B的比值；（3）粒子从M点垂直进入电场后，如果适当改变电场强度，可以使粒子再次垂直OA进入磁场，再适当改变磁场的强弱，可以使粒子再次从y轴正方向上某点垂直进入电场；如此不断改变电场和磁场，会使粒子每次都能从y轴正方向上某点垂直进入电场，再垂直OA方向进入磁场…，求粒子从P点开始经多长时间能够运动到O点22．如图所示，图面内有竖直线DD′，过DD′且垂直于图面的平面将空间分成Ⅰ、Ⅱ两区域．区域I有方向竖直向上的匀强电场和方向垂直图面的匀强磁场B（图中未画出）；区域Ⅱ有固定在水平面上高h=2l、倾角α=的光滑绝缘斜面，斜面顶端与直线DD′距离s=4l，区域Ⅱ可加竖直方向的大小不同的匀强电场（图中未画出）；C点在DD′上，距地面高H=3l．零时刻，质量为m、带电荷量为q的小球P 在K点具有大小v0=、方向与水平面夹角θ=的速度，在区域I 内做半径r=的匀速圆周运动，经CD水平进入区域Ⅱ．某时刻，不带电的绝缘小球A由斜面顶端静止释放，在某处与刚运动到斜面的小球P相遇．小球视为质点，不计空气阻力及小球P所带电量对空间电磁场的影响．l已知，g为重力加速度．（1）求匀强磁场的磁感应强度B的大小；（2）若小球A、P在斜面底端相遇，求释放小球A的时刻t A；（3）若小球A、P在时刻t=β（β为常数）相遇于斜面某处，求此情况下区域Ⅱ的匀强电场的场强E，并讨论场强E的极大值和极小值及相应的方向．23．如图，在x轴上方存在匀强磁场，磁感应强度大小为B，方向垂直于纸面向外；在x轴下方存在匀强电场，电场方向与xOy平面平行，且与x轴成45°夹角．一质量为m、电荷量为q（q＞0）的粒子以速度v0从y轴上P点沿y轴正方向射出，一段时间后进入电场，进入电场时的速度方向与电场方向相反；又经过一段时间T0，磁场方向变为垂直纸面向里，大小不变，不计重力．（1）求粒子从P点出发至第一次到达x轴时所需的时间；（2）若要使粒子能够回到P点，求电场强度的最大值．24．一半径为R的薄圆筒处于磁感应强度大小为B的匀强磁场中，磁场方向与筒的中心轴线平行，筒的横截面如图所示．图中直径MN的两端分别开有小孔，筒可绕其中心轴线转动，圆筒的转动方向和角速度大小可以通过控制装置改变．一不计重力的负电粒子从小孔M沿着MN方向射入磁场，当筒以大小为ω0的角速度转过90°时，该粒子恰好从某一小孔飞出圆筒．（1）若粒子在筒内未与筒壁发生碰撞，求该粒子的荷质比和速率分别是多大（2）若粒子速率不变，入射方向在该截面内且与MN方向成30°角，则要让粒子与圆筒无碰撞地离开圆筒，圆筒角速度应为多大25．如图所示，一小车置于光滑水平面上，轻质弹簧右端固定，左端栓连物块b，小车质量M=3kg，AO部分粗糙且长L=2m，动摩擦因数μ=，OB部分光滑．另一小物块a．放在车的最左端，和车一起以v0=4m/s 的速度向右匀速运动，车撞到固定挡板后瞬间速度变为零，但不与挡板粘连．已知车OB部分的长度大于弹簧的自然长度，弹簧始终处于弹性限度内．a、b两物块视为质点质量均为m=1kg，碰撞时间极短且不粘连，碰后一起向右运动．（取g=10m/s2）求：（1）物块a与b碰后的速度大小；（2）当物块a相对小车静止时小车右端B到挡板的距离；（3）当物块a相对小车静止时在小车上的位置到O点的距离．26．如图所示，在光滑的水平面上有一长为L的木板B，上表面粗糙，在其左端有一光滑的圆弧槽C，与长木板接触但不相连，圆弧槽的下端与木板上表面相平，B、C静止在水平面上．现有滑块A以初速V0从右端滑上B，并以V0滑离B，恰好能到达C的最高点．A、B、C 的质量均为m，试求：（1）木板B上表面的动摩擦因素μ；（2）圆弧槽C的半径R；（3）当A滑离C时，C的速度．27．如图所示，一质量M=的小物块B在足够长的光滑水平台面上静止不动，其右侧固定有一轻质水平弹簧（处于原长）．台面的右边平滑对接有一等高的水平传送带，传送带始终以υ=1m/s的速率逆时针转动．另一质量m=的小物块A以速度υ0=4m/s水平滑上传送带的右端．已知物块A与传送带之间的动摩擦因数μ=，传送带左右两端的距离l=，滑块A、B均视为质点，忽略空气阻力，取g=10m/s2．（1）求物块A第一次到达传送带左端时速度大小；（2）求物块A第一次压缩弹簧过程中弹簧的最大弹性势能E pm；（3）物块A会不会第二次压缩弹簧28．历史上美国宇航局曾经完成了用“深度撞击”号探测器释放的撞击器“击中”坦普尔1号彗星的实验．探测器上所携带的重达370kg 的彗星“撞击器”将以×104m/s的速度径直撞向彗星的彗核部分，撞击彗星后“撞击器”融化消失，这次撞击使该彗星自身的运行速度出现×10﹣7m/s的改变．已知普朗克常量h=×10﹣34J•s．（计算结果保留两位有效数字）．求：①撞击前彗星“撞击器”对应物质波波长；②根据题中相关信息数据估算出彗星的质量．29．如图，ABD为竖直平面内的轨道，其中AB段是水平粗糙的、BD 段为半径R=的半圆光滑轨道，两段轨道相切于B点．小球甲从C点以速度υ0沿水平轨道向右运动，与静止在B点的小球乙发生弹性碰撞．已知甲、乙两球的质量均为m，小球甲与AB段的动摩擦因数为μ=，C、B距离L=，g取10m/s2．（水平轨道足够长，甲、乙两球可视为质点）（1）甲乙两球碰撞后，乙恰能通过轨道的最高点D，求乙在轨道上的首次落点到B点的距离；（2）在满足（1）的条件下，求的甲的速度υ0；（3）若甲仍以速度υ0向右运动，增大甲的质量，保持乙的质量不变，求乙在轨道上的首次落点到B点的距离范围．30．动量定理可以表示为△p=F△t，其中动量p和力F都是矢量．在运用动量定理处理二维问题时，可以在相互垂直的x、y两个方向上分别研究．例如，质量为m的小球斜射到木板上，入射的角度是θ，碰撞后弹出的角度也是θ，碰撞前后的速度大小都是υ，如图所示．碰撞过程中忽略小球所受重力．a．分别求出碰撞前后x、y方向小球的动量变化△p x、△p y；b．分析说明小球对木板的作用力的方向．参考答案与试题解析一．解答题（共30小题）1．（2017•吉林模拟）如图甲所示，建立Oxy坐标系，两平行极板P、Q垂直于y轴且关于x轴对称，极板长度和板间距均为l，第一四象限有磁场，方向垂直于Oxy平面向里．位于极板左侧的粒子源沿x轴间右连续发射质量为m、电量为+q、速度相同、重力不计的带电粒子在0～3t0时间内两板间加上如图乙所示的电压（不考虑极边缘的影响）．已知t=0时刻进入两板间的带电粒子恰好在t0时刻经极板边缘射入磁场．上述m、q、l、t0、B为已知量．（不考虑粒子间相互影响及返回板间的情况）（1）求电压U0的大小．（2）求t0时进入两板间的带电粒子在磁场中做圆周运动的半径．（3）何时射入两板间的带电粒子在磁场中的运动时间最短求此最短时间．【解答】解：（1）t=0时刻进入两极板的带电粒子在电场中做匀变速曲线运动，t0时刻刚好从极板边缘射出，则有 y=l，x=l，电场强度：E=…①，由牛顿第二定律得：Eq=ma…②，偏移量：y=at02…③由①②③解得：U0=…④．（2）t0时刻进入两极板的带电粒子，前t0时间在电场中偏转，后t0时间两极板没有电场，带电粒子做匀速直线运动．带电粒子沿x轴方向的分速度大小为：v x=v0=…⑤带电粒子离开电场时沿y轴负方向的分速度大小为：v y=a•t0 …⑥带电粒子离开电场时的速度大小为：v=…⑦设带电粒子离开电场进入磁场做匀速圆周运动的半径为R，由牛顿第二定律得：qvB=m…⑧，。
