安全阀的设置和选用
安全阀的设置和选用
05
安全阀在特定行业中的应用
安全阀在石油化工行业的应用
安全阀在石油化工行业的应用包括锅炉、压力容器等设备
• 保证生产过程的稳定性
• 减少事故风险
石油化工行业对安全阀的性能和可靠性要求较高
• 保证设备的安全运行
• 防止泄漏事故发生
安全阀在电力行业的应用
电力行业对安
全阀的安全性
和稳定性要求
较高
安全阀在电力
安全阀的选型与安装
选择合适类型和规格的安全阀
• 根据设备特性和工艺要求
• 考虑安全阀的性能和可靠性
安全阀的安装应符合规范
• 便于观察和操作
• 减少压力损失和泄漏
安全阀的安装高度和方向应适当
• 便于维护和检修
• 减少安全隐患
⌛️
03
安全阀的性能测用标准试验介质进行性能测试
• 保证安全阀的性能始终符合要求
• 减少安全隐患
对安全阀的密封部件和弹簧进行保养
• 保证安全阀的性能和可靠性
• 延长安全阀的使用寿命
安全阀的故障诊断与处理
根据安全阀的运行状况和异常现象进行故障诊断
• 判断故障原因
• 制定处理方案
对安全阀的故障部件进行更换或维修
• 保证安全阀的正常运行
• 减少生产损失
• 当设备内部压力达到设定压力时
• 阀门被顶开，释放压力
• 压力降低后，阀门自动关闭
• 安全阀可以自动调整释放压力
• 以适应设备内部压力的变化
安全阀在工业过程中的重要作用
保证设备的安全运行
• 避免因压力过高而导致的设备损坏
• 防止泄漏事故发生
维持设备的正常运行
• 防止压力过低而影响设备的性能
安全阀设计和选用
气阻力降,如排放火炬动背压 50kPa（表压），包括排放总管阻力降
20kPa，高空火炬阻力降 30kPa 之和。如果排放总管比较长阻力降大
于 20kPa，或高空火炬大于 30kPa，动背压会产生变化。安全阀背压
指的是安全泄放后，压力释放在管线中产生的压力，所以楼主说的排
放大气的安全阀就不存在后路产生压力，也就是说接大气的安全阀背
闭系统的管道，马赫数取 0.5～0.7。马赫数的计算：
Ma u / ua ， ua 103
kpd g
式中 Ma——马赫数；
ua——声速，m/s； u——物料速度，m/s；
pd——物料压力，MPa；
排放管道压力较低，压力降计算公式应选用可压缩流体的压力
降计算公式。
不同 k 值时的气体特性系数 C 值
标准规定的排放压力上限值，单位为兆帕（MPa）；代号为 Pdr。
安全阀相关计算
全启式安全阀（即 h≥1/4dt），A=π/4dt2
微启式安全阀（即 h＜1/20dt），平面型密封面 A=πdvh，锥面型密封
面 A=πdt h sinΦ
1) 压缩气体系统的安全泄放量的计算
Ws = 2.83×10-3 ρg υ d2
4. 排放压力（泄放压力）：阀瓣达到规定开启高度时进口侧的 压力,即安全阀的阀芯升到最大高度后阀入口处的压力。泄放压力等 于设定压力加超压。
5. 回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排 出时的进口压力。（安全阀起跳后，随着被保护系统内压力的下降， 阀芯重新回到阀座时的压力。）回座压力是表征安全阀使用品质的一 个重要参数，一般要求它至少为工作压力 80％，上限以不产生阀瓣 频繁跳动为宜。
2
k 1
pd k 1
安全阀的设置和选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1 安全阀的设置凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于的压力容器。
2、顶部操作压力大于的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
6、在两端有可能关闭，而导致升压的液化烃管道上，应设安全阀或采取其他安全措施。
安全阀设计和选用
安全阀相关压力1.公称压力：表示安全阀在常温状态下的最高许用压力，高温设备用的安全阀应考虑高温下材料许用应力的降低。
安全阀是按公称压力标准进行设计制造的。
2.设定压力：安全阀入口处的静压达到该值时，安全阀将动作。
设定压力要求不大于被保护系统内最低的设计压力。
3.开启压力：也叫整定压力、起跳压力，是安全阀阀瓣在运行条件下开始升起，物料连续流出时的介质压力。
数值与设定压力相同。
开启压力是进口端的压力！4.排放压力（泄放压力）：阀瓣达到规定开启高度时进口侧的压力,即安全阀的阀芯升到最大高度后阀入口处的压力。
泄放压力等于设定压力加超压。
5.回座压力：安全阀排放后，阀瓣重新压紧阀座，介质停止排出时的进口压力。
（安全阀起跳后，随着被保护系统内压力的下降，阀芯重新回到阀座时的压力。
）回座压力是表征安全阀使用品质的一个重要参数，一般要求它至少为工作压力80％，上限以不产生阀瓣频繁跳动为宜。
6.启闭压差：开启压力和回座压力之差。
7.背压：安全阀背压是指作用在安全阀出口处的压力。
背压分为静背压和动背压。
静背压是指安全阀未起跳时阀出口处的压力；动背压是指安全阀起跳后，由于流体的流动引起的摩擦压力降值。
如出口排空，则接近于大气压力；如出口接有出口管道再排空，则出口压力为管道作用在安全阀出口处的压力。
静背压是指安全阀未起跳时阀出口处的压力；动背压是指安全阀起跳后，由于流体的流动引起的摩擦压力降值。
阻力产生的背压力；如出口接背压容器，则出口压力为背压容器压力加管道阻力产生压力。
出口压力为出口侧的压力！安全阀背压分静背压和动背压，通俗解释静背压是安全阀排放处静压，是一定值，如直接排放大为0表压。
动背压是安全阀排放时,系统排放气阻力降,如排放火炬动背压50kPa（表压），包括排放总管阻力降20kPa，高空火炬阻力降30kPa之和。
如果排放总管比较长阻力降大于20kPa，或高空火炬大于30kPa，动背压会产生变化。
安全阀背压指的是安全泄放后，压力释放在管线中产生的压力，所以楼主说的排放大气的安全阀就不存在后路产生压力，也就是说接大气的安全阀背压为0。
安全阀规定

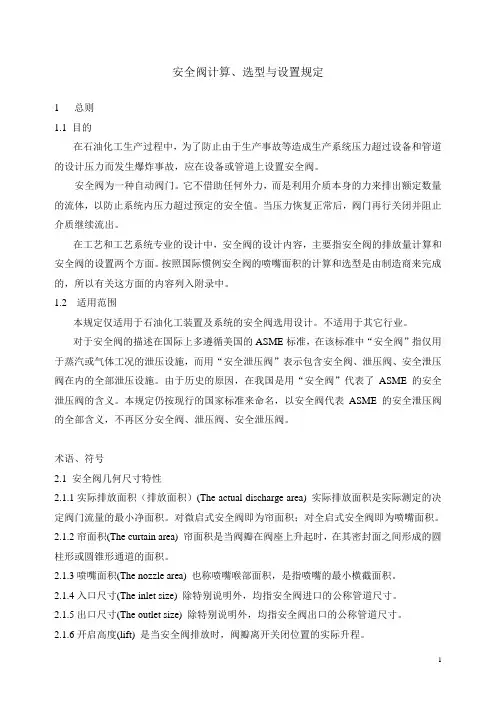

安全阀计算、选型与设置规定1总则1.1 目的在石油化工生产过程中，为了防止由于生产事故等造成生产系统压力超过设备和管道的设计压力而发生爆炸事故，应在设备或管道上设置安全阀。
安全阀为一种自动阀门。
它不借助任何外力，而是利用介质本身的力来排出额定数量的流体，以防止系统内压力超过预定的安全值。
当压力恢复正常后，阀门再行关闭并阻止介质继续流出。
在工艺和工艺系统专业的设计中，安全阀的设计内容，主要指安全阀的排放量计算和安全阀的设置两个方面。
按照国际惯例安全阀的喷嘴面积的计算和选型是由制造商来完成的，所以有关这方面的内容列入附录中。
1.2 适用范围本规定仅适用于石油化工装置及系统的安全阀选用设计。
不适用于其它行业。
对于安全阀的描述在国际上多遵循美国的ASME标准，在该标准中“安全阀”指仅用于蒸汽或气体工况的泄压设施，而用“安全泄压阀”表示包含安全阀、泄压阀、安全泄压阀在内的全部泄压设施。
由于历史的原因，在我国是用“安全阀”代表了ASME的安全泄压阀的含义。
本规定仍按现行的国家标准来命名，以安全阀代表ASME的安全泄压阀的全部含义，不再区分安全阀、泄压阀、安全泄压阀。
术语、符号2.1 安全阀几何尺寸特性2.1.1实际排放面积（排放面积）(The actual discharge area) 实际排放面积是实际测定的决定阀门流量的最小净面积。
对微启式安全阀即为帘面积；对全启式安全阀即为喷嘴面积。
2.1.2帘面积(The curtain area) 帘面积是当阀瓣在阀座上升起时，在其密封面之间形成的圆柱形或圆锥形通道的面积。
2.1.3喷嘴面积(The nozzle area) 也称喷嘴喉部面积，是指喷嘴的最小横截面积。
2.1.4入口尺寸(The inlet size) 除特别说明外，均指安全阀进口的公称管道尺寸。
2.1.5出口尺寸(The outlet size) 除特别说明外，均指安全阀出口的公称管道尺寸。
2.1.6开启高度(lift) 是当安全阀排放时，阀瓣离开关闭位置的实际升程。
安全阀选用技术

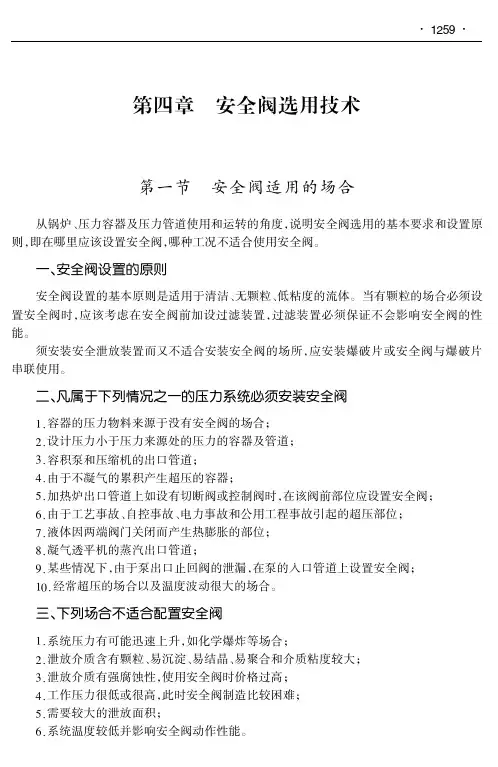

阀门压力安全控制技术
・ $#"! ・
第四章
安全阀选用技术
第一节
安全阀适用的场合
从锅炉、 压力容器及压力管道使用和运转的角度， 说明安全阀选用的基本要求和设置原 则， 即在哪里应该设置安全阀， 哪种工况不适合使用安全阀。
一、 安全阀设置的原则
安全阀设置的基本原则是适用于清洁、 无颗粒、 低粘度的流体。当有颗粒的场合必须设 置安全阀时， 应该考虑在安全阀前加设过滤装置， 过滤装置必须保证不会影响安全阀的性 能。 须安装安全泄放装置而又不适合安装安全阀的场所， 应安装爆破片或安全阀与爆破片 串联使用。
, ［ ］ ! ! ,-./ +## !" ［ ］ ! , 式中： ［ ］ — — —设计温度 ,0 时材料的许用应力值， 12.； ! +## ］ — — —+##0 时的材料许用应力值， ［ 12.； ! — —最高允许工作压力， !— 13.； ,-./
（$ ! "）
— —公称压力， !" — 12.。
表 (5 ’ $ ’ 6 5 " %6 （% " 6） (! " 5 安全阀的公称压力 *+ 系 （;< = 4 (5$1） ("5 !"> >% " 5 ("! (5 " 5 $5 " 5 ,*-
5"! $"5 %6 " 5
注： 不推荐在压力容器中使用。 ( *+( " 5 ,*- 以下的安全阀通常采用铸铁阀体， % 表 1 ’ 6 只列出常出用公称压力系列。
（低于 + ,)- ） 、 保温 （带加热套） 、 带波纹管和抗硫 （抗硫化氢腐蚀） 安全阀， ! " 对于低温 分别在类型代号 “ .” 前加 “/” “ %” 、 “0” 、 和 “1” 来表示。在结构形式代号右下角加一小 “ 2” 表 示带散热器安全阀， 如 2.,*3 4 型表示带扳手、 带散热器全启式安全阀、 法兰连接。 对于这些例外情形， 以及对于按用户特定要求设计、 制造的非标准安全阀， 在类型代号 前加 “ 2” 或其他代号加以区别。 “.” 有的厂商编制先导式安全阀型号时， 则在 “.” 前面加 “5” 或 “ 25” 来表示先导式安全阀。 见表 !) + , + ! # " 连接形式代号用阿拉伯数字表示，
2024年安全阀分类和参数选型方法详解(3篇)
2024年安全阀分类和参数选型方法详解摘要：在工业生产过程中，安全阀起到了至关重要的作用，它能够有效地保护设备和人员的安全。
然而，在不同的工作环境和条件下，对安全阀的分类和参数选型也有一定的要求。
本文将详细介绍2024年安全阀的分类和参数选型方法。
关键词：安全阀、分类、参数选型一、安全阀的分类根据不同的工作原理和结构特点，安全阀可以分为以下几类：1. 螺旋弹簧式安全阀：这种安全阀通过调节螺旋弹簧的紧度来控制阀门的开启和关闭。
它通常应用于低压系统中，具有体积小、重量轻、启闭灵敏等特点。
2. 调节式安全阀：这种安全阀通过调节阀门的开度来控制流体的流量和压力。
它通常应用于高压系统中，具有阀门开启范围广、稳定性好等特点。
3. 弹簧式安全阀：这种安全阀通过弹簧的压力来控制阀门的开启和关闭。
它通常应用于中压系统中，具有灵敏度高、阀门启闭速度快等特点。
4. 载荷式安全阀：这种安全阀通过调节活塞的负荷来控制阀门的开启和关闭。
它通常应用于高温高压的工作环境中，具有耐高温、耐腐蚀等特点。
二、安全阀参数选型方法在选型安全阀时，需要考虑到以下几个参数：1. 额定压力：安全阀的额定压力是指在规定的工作条件下，安全阀能够正常工作的最大压力。
根据实际工作环境和设备的要求，选取适当的额定压力。
2. 流量系数：安全阀的流量系数是指在规定的工作条件下，单位时间内通过阀门的流体体积。
根据工作环境和设备的要求，选取适当的流量系数，以确保流体能够顺利流出。
3. 开启压力：安全阀的开启压力是指在规定的工作条件下，阀门开始开启的最小压力。
根据实际情况，选取适当的开启压力，以保证设备的安全运行。
4. 关闭压力：安全阀的关闭压力是指在规定的工作条件下，阀门完全关闭的最大压力。
根据实际情况，选取适当的关闭压力，以防止流体泄漏。
5. 材料选择：安全阀的材料选择是十分重要的，需要考虑到工作环境的温度、压力和介质等因素。
选取合适的材料，以确保安全阀具有良好的耐腐蚀性和耐磨性。
安全阀的设置和选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
安全阀怎样选型
安全阀怎样选型如何正确的选用安全阀直接关系到使用单位的经济效益和操作人员及设备的安全，主要注意几点:1、确定使用条件下的压力等级。
2、根据使用环境、物料情况，选择合理的安全阀结构形式。
3、选择合适的公称通径。
4、确定安全阀的材质。
1、启式安全阀和微启式安全阀的的主要区别在于其开启高度的不同，一般微启式安全阀的开启高度为其阀座喉径的1/20~1/40，而全启式安全阀的开启高度则为其阀座喉径的1/4以上。
2、选型注意事项：①安全阀的排放量必须大于容器的安全泄放量；②操作压力要求绝对平稳的容器，应考虑选用微启式安全阀（如压缩机汽缸）；③高压容器、大型容器以及安全泄放量大的中、低压容器最好选用全启式安全阀（如反应釜类设备）。
3、安全阀的开启高度是指：阀瓣离开关闭位置的实际升程（摘自：TSG ZF001-2006《安全阀安全技术监察规程》A18），也就是阀芯离开阀座的最大高度1.一般气体管路上用全启式，液体管路上用微启式2.工作温度低于标准沸点的介质用全启式3.氧介质最好用微启式HG/T20570中讲到：全启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣迅速上升至最大高度，最大限度的排出超压的物料。
一般用于可压缩流体。
阀瓣上升高度不小于喉颈的1/4.微启式安全阀：当安全阀入口处的静压达到设定压力时，阀瓣位置随着入口压力的升高而成比例的升高，最大限度的减少应排除物料。
一般用于不可压缩流体。
阀瓣的最大上升高度不小于喉颈的1/20~1/40.又：按照介质排放方式的不同，安全阀又可以分为全封闭式、半封闭式和开放式等三种。
1.全封闭安全阀全封闭式安全阀排气时，气体全部通过排气管排放，介质不能间外泄漏，主要用于介质为有毒。
易燃气体的容器。
2.半封闭式安全阀半封闭式安全阀所排出的气体一部分通过排气管，也有一部分从阀盖与阀杆间的间隙中漏出，多用于介质为不会污染环境的气体的容器。
3.开放式安全阀开放式安全阀的阀盖是敞开的，使弹簧腔室与大气相通，这样有利于降低弹簧的温度，主要适用于介质为蒸汽，以及对大气不产生污染的高温气体的容器。
安全阀的设置和选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
安全阀的设置与选用
8.
9. 10. 11.
第四部分
1. 2.
安全阀的选择
安全阀的选择原则
下列情况应选用平衡波纹管式安全阀 安全阀的背压大于其整定压力的10%，而小于30%时。 当介质具有腐蚀性、易结垢、易结焦，会影响安全阀弹簧 的正常操作时。
第四部分
安全阀的选择
安全阀的选择原则
平衡波纹管式安全阀
第四部分
第三部分
安全阀的结构型式和分类
安全阀的型式
6. 背压平衡式安全阀 由弹簧作用的安全阀。其设定压力由弹簧控制，用活塞或 波纹管减少背压对其动作性能的影响 。 7. 主安全阀 主安全阀是被保护系统的主要安全泄放装置，其泄放面积 是基于最大可能事故工况下的泄放量。 8. 辅助安全阀 辅助安全阀（有时多于一个）是主安全阀的辅助装置，提 供除主安全阀以外的附加泄放面积。用于非最大可能事故 工况下的超压泄放。
第二部分
1.
设置安全阀的场合
设置安全阀的场合
压力容器： 所有的压力容器都需要设置泄压设施。 2. 换热器： a. 预热用的换热器常设计成可承受泵关闭压力，故一般不设 置安全阀，若泵关闭压力可能超过换热器设计压力的110%， 则需设置安全阀。 b. 换热器进出口设有阀门，若在操作时低温侧阀门可能全部 或部分关闭，则低温侧需设置安全阀。 c. 冷凝器出入口设有阀门，若被冷凝液体在常温下的蒸汽压 力可能超过设备设计压力的110%，需设置安全阀。 d. 当换热器两侧的压差很大时，要考虑换热管破裂后低压侧 的压力保护，需设置安全阀。
第三部分
安全阀的结构型式和分类
安全阀的型式
4. 全启式安全阀 当安全阀入口处的静压达到其设定压力时，阀瓣迅速上升 至最大高度，最大限度地排出超压的物料。一般用于可压 缩流体。阀瓣的最大上升高度不小于喉径的1/4。 5. 微启式安全阀 当安全阀入口处的静压达到其设定压力时，阀瓣位置随入 口压力的升高而成比例的升高，最大限度地减少应排出的 物料。一般用于不可压缩流体。阀瓣的最大上升高度不小 于喉径的1／20～1／40。
安全阀设置规定
安全阀设置规定第一章一般规定第一条为符合原国家质量技术监督局《压力容器安全技术监察规程》中对“安全阀一般每年至少应校验一次”的要求，特编制本规定。
第二条安全阀设置系指炼化企业中现有和新建、改建、扩建的生产装置上所装有的安全阀，其公称压力在0.1MPa～25MPa之间，流道直径大于或等于8mm。
本规定不适用于锅炉安全阀，锅炉安全阀的设置应遵守原劳动部《蒸汽锅炉安全技术监察规程》的规定。
第三条安全阀的设置应符合下列法规和标准的要求：1、《压力容器安全技术监察规程》（质技监局锅发[1999]154号）2、GB/T12241 安全阀一般要求3、GB/T12242 安全阀性能试验方法4、GB/T12243 弹簧直接载荷式安全阀第二章设计选型及订货第四条安全阀的选型1、不可压缩液体的膨胀泄压，宜选用微启式安全阀，也可选用全启式安全阀。
当介质为液体选用全启式安全阀时，它的动作性能则变为微启式，其喷嘴内径应按微启式计算。
2、在炼化生产装置中一般只选用弹簧式安全阀或先导式安全阀。
3、下列情况应选用平衡波纹管式安全阀：（1）安全阀的背压力大于其整定压力的10%，而小于30%时；（2）当介质具有腐蚀性、易结垢、易结焦，会影响安全阀弹簧的正常工作时；但平衡波纹管式安全阀不适用于酚、蜡液、重石油馏分、含焦粉等的介质上，也不适用于往复压缩机选用。
4、下列情况应选用先导式安全阀：（1）安全阀的背压力大于其整定压力的30%以上时；（2）要求安全阀的密封性能特别好的场合；（3）对于介质有毒、有害时，应选用不流动式导阀（即导阀打开时，它不向外排放介质）。
5、除用于水、蒸汽、空气、氮气的安全阀外，所有安全阀都应选用封闭弹簧式结构。
第五条安全阀的制造标准和选择1、安全阀的制造标准（1）国家标准GB12243-89 《弹簧直接载荷式安全阀》（2）API标准Flanged Steel Safety—Relief Valves API Standard 526 fourth Edition, 19952、安装在易燃、易爆、有害、有毒介质的设备及管道上的安全阀，宜选用API标准制造。
安全阀的设置和选用
安全阀的设置和选用导言安全阀是一种常见的阀门，用于控制压缩气体、液体或蒸汽系统中的压力，以防止系统内的压力过高。
本文将介绍安全阀的设置和选用的基本原则和步骤。
安全阀的设置安全阀的设置是为了保护系统免受过高压力的损害。
以下是安全阀设置的几个重要方面：1. 确定工作条件在设置安全阀之前，需要确定系统的工作条件。
这包括确定系统的最大工作压力、工作温度和流量等参数。
这些参数将决定所选安全阀的额定压力和流量等级。
2. 选择适当的安全阀根据系统的工作条件和要求，选择适合的安全阀类型。
常见的安全阀类型包括弹簧式安全阀、致动式安全阀和铸造式安全阀等。
3. 计算安全阀的额定流量根据系统的流量要求和压力降等因素，计算出安全阀的额定流量。
这可以通过使用公式或专业软件来完成。
确保所选安全阀的额定流量满足系统的要求。
4. 确定安全阀的额定压力根据工作条件和要求，确定安全阀的额定压力。
额定压力应略高于系统的最大工作压力，以确保安全阀在系统超压时能够及时打开。
5. 安装安全阀根据安全阀的安装要求和系统的布置，正确安装安全阀。
确保安全阀的进口和出口管道与系统相连，并正确连接，在安装过程中，应注意避免管道中的污物或杂质进入安全阀。
6. 调试和测试安装完成后，进行安全阀的调试和测试。
此步骤确保安全阀能准确地工作，为系统提供必要的过压保护。
安全阀的选用选择适合的安全阀对于系统的安全运行至关重要。
以下是一些选用安全阀的要点：1. 根据系统特性选择选择安全阀时，应根据液体、气体或蒸汽的特性来确定所需的安全阀类型。
不同的介质可能需要不同的阀型和材料。
2. 考虑流量和压力降选择安全阀时，应考虑系统的流量要求和压力降情况。
确保所选安全阀的额定流量和压力降满足系统的要求。
3. 注意工作温度根据系统的工作温度范围选择适当的安全阀材料。
高温环境下，应选择耐高温材料的安全阀，以确保安全阀的正常工作。
4. 符合标准和规范选择符合相关标准和规范的安全阀。
安全阀的设置和选用.
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
安全阀的设置和选用
安全阀的设置和选用．安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
加热炉出口管道上如设有切断阀或控制阀时，、6．在该阀上游应设置安全阀。
、由于工艺事故、自控事故、电力事故、火灾7 事故和公用工程事故引起的超压部位。
、液体因两端阀门关闭而产生热膨胀的部位。
8 、凝气透平机的蒸汽出口管道。
9、某些情况下，由于泵出口止回阀的泄漏，则10 在泵的入口管道上设置安全阀。
《石油化工企业设计防火规范》的规定，1.2可能超压的下列设备应设安全在不正常条件下，阀：的压力容器。
、顶部操作压力大于0.07MPa1的蒸馏塔、蒸发0.03MPa2、顶部操作压力大于（汽提塔顶蒸汽通入另一蒸馏塔者除塔和汽提塔外）。
、往复式压缩机各段出口或电动往复泵、齿轮3应设安全泵、螺杆泵等容积式泵的出口管道上，阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，以上管道有可上述机泵的出口管道需设安全阀。
．停电等造成管道操作故障或停水、能由于火灾、故应设置内压力超过设计压力而发生爆炸事故，安全阀或其他安全措施。
安全阀的设置和选用
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1 安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
安全阀使用管理规定范本
安全阀使用管理规定范本一、引言安全阀是一种重要的安全设备，用于保护压力容器、管道和其他装置免受过高压力的损害，确保人员和设备的安全。
为了保证安全阀的有效运行，必须建立科学的使用管理规定。
本文旨在制定一套完整的安全阀使用管理规定范本，以便企业能够依法、合规地运行和维护安全阀设备。
二、安全阀的选择与安装1. 按照设计要求，选择适用于压力容器和管道的合适安全阀型号；2. 根据实际情况，确定安全阀的额定压力和流量；3. 安全阀的安装位置应符合设计要求，并确保安全阀的排放口畅通无阻；4. 安全阀的连接方式应与相关设备的接口匹配，确保连接牢固可靠；5. 安全阀的安装应避免压力容器和管道的振动、冲击和腐蚀。
三、使用与维护管理1. 安全阀的操作人员必须熟悉安全阀的结构、原理和工作规程；2. 定期检查安全阀的工作状态，包括是否有泄漏、卡死等异常情况；3. 清洗和润滑安全阀的运动部件，确保灵活、可靠的操作；4. 定期进行安全阀的功能性测试，验证其启闭压力和流量性能；5. 如发现安全阀存在损坏或工作不正常的情况，应及时更换或修理；6. 对安全阀进行定期的校验和检测，确保其符合相关标准和要求；7. 禁止私自调整和更改安全阀的调整压力和工作参数。
四、事故处理与记录1. 公司应建立健全的事故报告和处理机制，确保安全阀事故得到及时处理；2. 对安全阀事故的处置应采取科学、合理的措施，保证人员安全；3. 安全阀事故的处理记录应详细、准确，并进行归档保存；4. 对安全阀事故的分析和总结，及时采取相应的改进措施。
五、培训与教育1. 对操作人员进行安全阀的使用、维护和管理培训，确保其具备相关知识和技能；2. 定期组织安全阀的操作培训和知识考核，确保操作人员的熟练程度；3. 在安全阀设备周围设置明显的安全警示标识，提醒人员注意安全事项；4. 定期开展安全阀的应急演练和事故模拟训练，提高人员应对突发情况的能力。
六、法律法规遵从1. 遵守国家、地方相关法律法规，确保安全阀的使用符合法律规定；2. 定期了解安全阀的相关法规要求，并及时更新和改进安全阀的使用管理；3. 如发生安全阀事故，按照相关法律法规要求及时报告，并积极配合有关部门的调查和处理。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
安全阀的设置和选用安全阀是一种能使设备或管道自动泄压而防止超压发生爆炸的自动阀门，即当压力超过指定的值时，阀门自动开启，使流体外泄，而当压力回复到指定的压力后，阀门自动关闭，以保护设备或管道。
安全阀用在锅炉、压力容器等受压设备上作为超压保护装置。
当被保护设备内介质压力异常升高达到规定值时，阀门自动开启，继而全量排放，以防止压力继续升高，当压力降低到另一规定值时，自动关闭。
1安全阀的设置1.1 凡属下列情况之一的容器必须安装安全阀：1、独立的压力系统（有切断阀与其它系统分开）。
该系统指全气相、全液相或气相连通。
2、容器的压力物料来源处没有安全阀的场合。
3、设计压力小于压力来源处的压力的容器及管道。
4、容积式泵和压缩机的出口管道。
5、由于不凝气的累积产生超压的容器。
6、加热炉出口管道上如设有切断阀或控制阀时，在该阀上游应设置安全阀。
7、由于工艺事故、自控事故、电力事故、火灾事故和公用工程事故引起的超压部位。
8、液体因两端阀门关闭而产生热膨胀的部位。
9、凝气透平机的蒸汽出口管道。
10、某些情况下，由于泵出口止回阀的泄漏，则在泵的入口管道上设置安全阀。
1.2 《石油化工企业设计防火规范》的规定，在不正常条件下，可能超压的下列设备应设安全阀：1、顶部操作压力大于0.07MPa的压力容器。
2、顶部操作压力大于0.03MPa的蒸馏塔、蒸发塔和汽提塔（汽提塔顶蒸汽通入另一蒸馏塔者除外）。
3、往复式压缩机各段出口或电动往复泵、齿轮泵、螺杆泵等容积式泵的出口管道上，应设安全阀。
安全阀的放空管应接至泵入口管道上，并宜设事故停车联锁装置（如设备本身已有安全阀者除外）。
4、凡与鼓风机、离心式压缩机、离心泵或蒸汽往复泵出口连接的设备不能承受其最高压力时，上述机泵的出口管道需设安全阀。
以上管道有可能由于火灾、操作故障或停水、停电等造成管道内压力超过设计压力而发生爆炸事故，故应设置安全阀或其他安全措施。
5、可燃气体或液体受热膨胀，可能超出设计压力的设备。
6、在两端有可能关闭，而导致升压的液化烃管道上，应设安全阀或采取其他安全措施。
1.3 不宜设置安全阀的设备和工艺管道1、加热炉炉管。
2、在同一压力系统中，压力来源处已有安全阀，则其余设备可不设安全阀。
对扫线蒸汽不宜作为压力来源。
3、有可能被物料堵塞或腐蚀的安全阀应在其入口前设防爆片或在其出入口管道上采取吹扫、加热或保温等防堵措施。
4、有突然超压或发生瞬时分解爆炸危险物料的反应设备，如安全阀不能满足要求时，应装防爆片或爆破片和导爆管。
5、因物料爆聚、分解造成超温、超压可能引起火灾、爆炸的反应设备，应设报警信号和泄压排放设施，以及自动或手动遥控的紧急切断进料设施。
2安全阀形式的选择2.1 排放气体或蒸汽时，选用全启式安全阀。
2.2 排放液体时，选用全启式或微启式安全阀。
2.3 排放水蒸汽或空气时，可选用带扳手的安全阀。
2.4 对设定压力大于3 MP a，温度超过235℃的气体用安全阀，则选用带散热片的安全阀，以防止泄放介质直接冲蚀弹簧。
2.5 排放介质允许泄漏至大气的，选用开式阀帽安全阀；不允许泄漏至大气的，选用闭式阀帽安全阀。
2.6 排放有剧毒、有强腐蚀、有极度危险的介质，选用波纹管安全阀。
2.7 高背压的场合，选用背压平衡式安全阀或导阀控制式安全阀。
2.8 在某些重要的场合，有时要安装互为备用的两个安全阀。
两个安全阀的进口和出口切断阀宜采用机械联锁装置，以确保在任何时候（包括维修，检修期间）都能满足容器所要求的泄放面积。
3 安全阀型号的确定3.1 确定原则1、根据计算的最小泄放面积（按3.4条计算），按制造厂产品资料选择安全阀。
原则是所选安全阀的实际泄放面积不得小于最小泄放面积。
2、根据计算的最小泄放面积（喉径截面积），按表1向上圆整选取喉径代号，再根据喉径代号按制造厂产品资料，选择安全阀。
3.2 背压校正由3.1条选择的安全阀喉径，反算安全阀的泄放量。
根据反算的泄放量计算排放管中的压力降，检查安全阀的型式是否适当。
3.3 安全阀喉径代号根据美国石油学会标准API－526，安全阀的标准喉径截面积及其代号见表1。
表1 喉径代号与喉径截面积关系表3.4 最小泄放面积的计算3.4.1 计算的最小泄放面积为物料流经安全阀时通过的最小截面积。
对于全启式安全阀为喉径截面积，对于微启式安全阎为环隙面积。
3.4.2 《压力容器安全技术监察规程》中规定：1、对于气体、蒸汽在临界条件下的最小泄放面积为：a＝13.16·W·（Z·T / M）1/2 / Co·X·P式中：a――最小泄放面积，mm2；W――质量泄放流量，kg / h；Z――气体压缩因子，查图1；T――泄放温度，K；M――分子量；Co――流量系数，由制造厂提供。
若没有制造厂的数据时，对于全启式安全阀：Co ＝0.6～0.7；对于带调节圈的微启式安全阀：Co＝0.4～0.5；对于不带调节圈的微启式安全阀：Co＝0.25～0.35；X――气体特性系数，仅与气体的绝热系数有关，见表2；P――泄放压力，MP a。
对比压力Pi/ PctPi：绝对压力，MPa；Pct：临界压力，MPa；T：绝对温度，K；Tct：临界温度，K图1 气体压缩因子（Z）值表2 不同性质气体的X值2、根据计算的最小泄放面积（a），计算安全阀喉径（d1）或阀座口径（D）（1）对于全启式安全阀：a＝π·d12 / 4（2）对于平面密封型微启式安全阀：a＝πDh（3）对于锥面密封型微启式安全阀：a＝πD·sinφ式中：d――安全阀喉径，mm；h－－安全阀开启高度，mm；D—－安全阀的阀座口径，mm；φ－一密封面的半锥角，度。
4 安全阀人口管道的设计4.1 安全阀一般应尽量靠近被保护设备或管道安装，安装位置要易于维修和检验。
4.2 管道或设备上安全阀接管公称直径可大于安全阀入口直径1～3级。
4.3 增大入口管径：安全阀入口管道的管径必须大于或等于安全阀入口管径，其连接大小头尽量靠近安全阀入口处。
4.4 采用长半径弯头（R＝1.5DN）。
4.5 入口管道的压力降不大于安全阀设定压力（表压）的3 %。
4.6 如果采用先导式安全阀，由容器或管道直接取压时，可不受入口管的压力降不大于安全阀定压3%的限制，如图2所示。
此时需要有两个连接管，分别接到主阀和导阀上。
压图2导阀型安全阀由容器或管道直接取压4.7 入口管道一般不设切断阀；如果必须设置，则切断阀要铅封开启，而且不影响安全阀的操作。
有时设双安全阀以保证至少有一个安全阀能正常工作。
4.8 如果几个安全阀共用一条入口管道时，入口管道要满足几个安全阀的流量要求。
4.9 由于安全阀入口不宜受脉动压力影响，在往复式压缩机或往复泵出口处应采取脉冲衰减器，但此时对管道内介质流动有一定的影响。
若采用先导式安全阀，将脉冲衰减器加装在导阀取压管上时，介质在管道内的流动不受影响。
如图3。
图34.10 管道上安装的安全阀，应位于压力比较稳定，距振动源（如果有）的距离应满足表3的要求。
对于压缩机等大型设备振动源，更应注意安全阀的设置位置，以避免误开启和由于振动使入口管道破坏。
4.11 保护全充满液体的设备所用的安全阀，要安装在设备的顶部或顶部出口管道上。
4.12 安全阀入口管道至少要有5 %的坡度，坡向被保护的系统。
入口管道尽量避免袋形弯，如不能避免，则对于易凝物质，在袋形弯低点有连续流动的排液管连至同一压力系统，若凝液易变稠或成固态，则此排液管要伴热；对于不凝介质，在袋形弯的最低处有易于接近的放净阀。
表3安全阀距震动源的最小距离5 安全阀出口管道的设计5.1 安全阀出口管道的管径要不小于安全阀出口直径。
5.2 安全阀出口管道应考虑背压不超过安全阀定压的一定值。
对于弹簧式安全阀，普通型其背压不超过安全阀定压的10%，波纹管型（平衡型）其背压不超过安全阀的定压的30%；先导式安全阀，其背压不超过安全阀定压的60%。
具体的数值应查阅制造厂样本，由工艺计算确定。
5.3 安全阀的出口管道一般不设切断阀，如必须设置，则要求切断阀铅封在开启状态。
5.4. 安全阀直接排向大气时：1、排放的气相要排向安全地点，一般出口朝上，排放口要切成平口，使排出物直接向上高速排出。
在管道低点有一个Φ6～Φ10的排液孔。
管口附丝网以避免飞鸟筑巢。
见图4。
1：端部切成平口；2：此处压降不超过定压的3%图4安全阀的安装2、排放口要高出以排放口为中心的7.5m半径范围内的地面、设备、操作平台等2.5m以上。
对于有毒、或有腐蚀性、或易燃物料，应按有关规范执行。
当允许排向大气时，排放口要高出以排放口为中心的15 m半径范围内的地面、设备、操作平台3 m以上。
3、安全阀排放气体的温度高于物料的自燃温度，则排出管要设灭火蒸汽，见图1 6 . 0 . 1 3所示。
灭火蒸汽管最小管径为DN25。
4、特殊工艺物料，如易自聚，易结晶等，在排出管设氮气吹扫口，连续通入氮气。
5、排至大气的液体要向下引至安全地点。
5.4. 石化装置大多数工艺介质的安全阀排出口都是接至火炬总管上，并要求顺流向45°斜接在泄压总管的顶部，以免总管内的凝液倒入支管，并可减少安全阀的背压，如图5。
但对于干气系统，不一定要有坡度。
安全阀出口图5 安全阀与总管连接5.5 湿气体泄压系统排放管内不应有袋形积液处，安全阀的安装高度应高于泄压系统。
若安全阀出口低于泄压总管或排出管需要抬高接入总管时，应在低处易于接近处设手动放液阀，以免袋形管段形成，如图6。
图6泄压系统放液阀5.6 泄压管道使用闸阀时，阀杆应水平安装，不可朝上，以免阀杆和阀板连接的销钉腐蚀或松动时，滑板下滑。
