第2章基本电气控制电路
互锁控制：在同一时间里只允许两个或多个接触器（继电器）其中的一个接触器（继电器）工作的控制方式称为互锁或联锁控制。
在生产实践中，常常要求各种生产机械具有上、下，左、右、前、后等运动方向相反的可逆动作，这就要求电动机能够正、反向运转。对于三相交流电动机可借助正、反向接触器改变定子绕组的相序就可以实现。
根据工作原理把主电路和控制电路清楚地分开画出，虽然同一电器的各部件是分散画在各处的，但它们的动作是相互关联的，为了说明它们在电气上的联系，也为了便于识别，同一电器的各个部件均用相同的文字符号来标注。
第2章基本电气控制电路
电气原理图绘制的原则
在绘制电气原理图时，一般应遵循以下原则： (1) 表示导线、信号通路、连接导线等图线都应是交叉和
第2章基本电气控制电路某机床电气原理图
第2章基本电气控制电路
电器元件布置图
绘制电器元件布置图应遵循的原则： (1)体积大和较重的电器应安装在控制柜的下方； (2)安装发热元件时，要注意控制柜内所有元件的温升保持在它们允许极限内； (3)为提高电子设备的抗干扰能力，弱电部分应加屏蔽和隔离；

公司电气维修、维护人员基础培训教材第1-11课

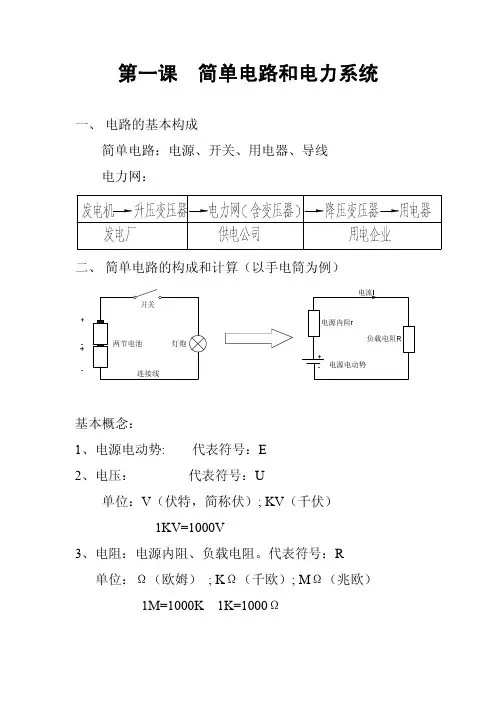

第一课简单电路和电力系统一、电路的基本构成简单电路：电源、开关、用电器、导线电力网：二、简单电路的构成和计算（以手电筒为例）基本概念：1、电源电动势: 代表符号：E2、电压：代表符号：U单位：V（伏特，简称伏）; KV（千伏）1KV=1000V3、电阻：电源内阻、负载电阻。

代表符号：R单位：Ω（欧姆） ; KΩ（千欧）; MΩ（兆欧）1M=1000K 1K=1000Ω4、电流：代表符号：I，单位：A(安培) ; KA（千安）; mA(毫安)1KA=1000A 1A=1000ma5、功率（有功功率）代号：P单位：W(瓦特) ; KW（千瓦）; MW（兆瓦）1MW=1000KW 1KW=1000W欧姆定律：电工学最基本的定律。

原则上说，任何复杂的电路，包括直流电路，交流电路，简单电路，复杂电路，只要是线性电路，都可以用此定律公式来计算。

欧姆定律公式：I=U/R 或U＝IR 或R=U/I功率公式：P=UI以手电筒为例来作如下计算，以加深以上基本概念的理解。

假设：电动势＝3V（两节电池，每节1.5V）内阻＝0.01Ω（每节电池内阻0.005Ω）负载电阻（灯泡）＝4.99Ω（灯泡冷态电阻小，热态电阻大）。

电流（A）=电压（V）/电阻（Ω）即I=U/(r+R)＝3V/(0.01Ω+4.99Ω)=0.6A灯泡两端的电压U R=0.6×4.99=2.994V（大部分的电压作用在负载上）内阻电压U r=0.6×0.01=0.006V（很小的电压作用在内阻上）灯泡消耗的功率P1＝2.994V×0.6A=1.7964W内阻消耗的功率P2=0.006V×0.6A=0.0036W合计消耗功率＝1.794W+0.0036W=1.8W正好等于3V×0.6A=1.8W。

电能大部分电力发了光，小部分电力消耗在内阻上（以上是新电池刚使用的情况，随着使用时间的延长，电池电动势逐渐下降，内阻r逐渐升高，U R逐渐下降，灯光变暗，以致以后不再亮了）。

《电气控制电路基础》课件

《电气控制电路基础》ppt 课件
目录
• 电气控制电路概述 • 电气元件与电路符号 • 控制电路分析 • 常见故障与排除方法 • 实践操作与安全注意事项
01
电气控制电路概述
定义与特点
定义
电气控制电路是指通过电气元器件按照一定逻辑关系连接起来，实现对电路通断控制，实现特定功能的电路。
特点
电气控制电路具有较高的可靠性、稳定性和安全性，能够满足各种工业控制和自动化生产的需求。
护罩或采取其他防护措施。
02
遵守操作顺序
在操作过程中，应遵循先断电后操作的原则，避免带电操作。
03
应急处理
在实验过程中，如发生意外情况，应立即切断电源，保持现场，并及时
向老师或专业人员报告。同时，应遵循应急预案的程序，采取必要的急
救措施，确保人员安全。
THANK YOU
继电器
继电器介绍工作原理主要类型应用场景
继电器是一种电子控制器件，用于实现自动控制和保护电路的功能。
继电器利用小电流控制大电流的原理，通过感应机构、执行机构和触点系统三个部分协同工作来实现电路的控制。
继电器有多种类型，如时间继电器、电流继电器、电压继电器等，根据不同的应用需求选择合适的继电器。
替换法
用正常元件替换可能存在故障的元件，判断是否为元件故障。
程序检查法
检查控制程序的运行逻辑和代码，找出程序错误。
常见故障的排除实例
电源故障排除
检查电源插头、电源线是否完好，如有需要更换电源线或插头。
接线故障排除
检查接线是否牢固，如出现松动或脱落现象，重新接线并确保连接牢固。
ABCD
元件故障排除
电气控制电路的基本组成

基本电气控制电路培训课件

基本电气控制电路培训课件1. 课程介绍本课程将介绍基本电气控制电路的原理和应用。

学员将通过本课程，了解电气控制电路的基本概念、元件以及常见的电气控制电路设计和故障排除方法。

2. 电气控制电路概述2.1 什么是电气控制电路电气控制电路是一种通过电气信号对机械设备进行控制的系统。

它通过使用开关、继电器、传感器等元件以及相应的电路设计，实现对机械设备的启动、停止、调速等操作。

2.2 电气控制电路的基本组成电气控制电路主要由以下几个基本组成部分构成： - 电源：为电气控制电路提供所需的能量。

- 输入元件：通过感知和接收外部信号，向电气控制电路提供输入信号。

- 输出元件：根据电气控制电路的输出信号，将电路的输出信号转换为机械或其他形式的工作。

- 控制设备：包括开关、继电器等设备，用于实现对电路的开关、保护和调节等功能。

- 连接线路：用于连接电气控制电路各个部分的导线。

2.3 电气控制电路的分类根据控制电路的工作方式和特点，可以将电气控制电路分为以下几类： - 直接控制电路：通过直接接通或断开电路来控制设备的启停。

-简单控制电路：通过集成电路或逻辑门电路等实现简单的控制功能。

- 自动控制电路：通过传感器和反馈机制实现对机械设备自动控制。

- 程序控制电路：通过预先设定的程序实现对设备的自动控制。

- 联锁控制电路：通过多个设备之间的相互关联，实现对复杂系统的控制和保护。

3. 电气控制电路元件3.1 开关元件开关元件是电气控制电路中常用的元件，用于控制电路的闭合和断开。

常见的开关元件有按钮开关、刀叉开关、继电器等。

3.1.1 按钮开关按钮开关是一种常用的手动开关元件，包括常开按钮和常闭按钮。

常开按钮在按下时将电路接通，常闭按钮在按下时将电路断开。

3.1.2 刀叉开关刀叉开关是一种常用的手动开关元件，通过刀片的接通和断开来控制电路的闭合和断开。

刀叉开关分为单刀单掷、单刀双掷和双刀双掷等不同型号。

3.1.3 继电器继电器是一种电磁开关元件，通过电磁激励的方式实现对电路的控制。

电气专业培训教材

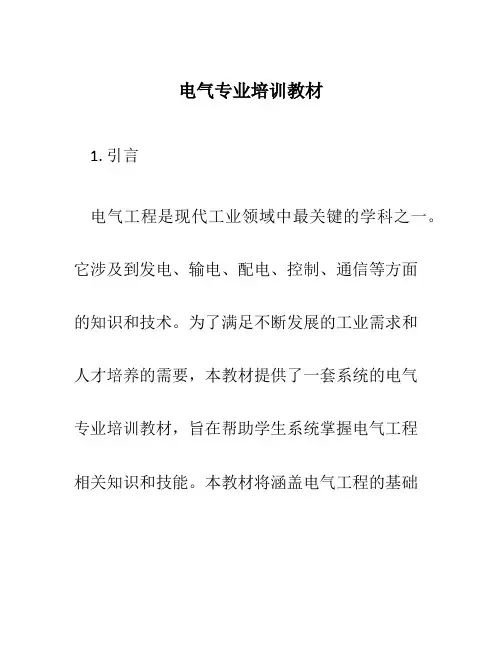

电气专业培训教材1. 引言电气工程是现代工业领域中最关键的学科之一。
