集成电路收音机
常用集成电路功能

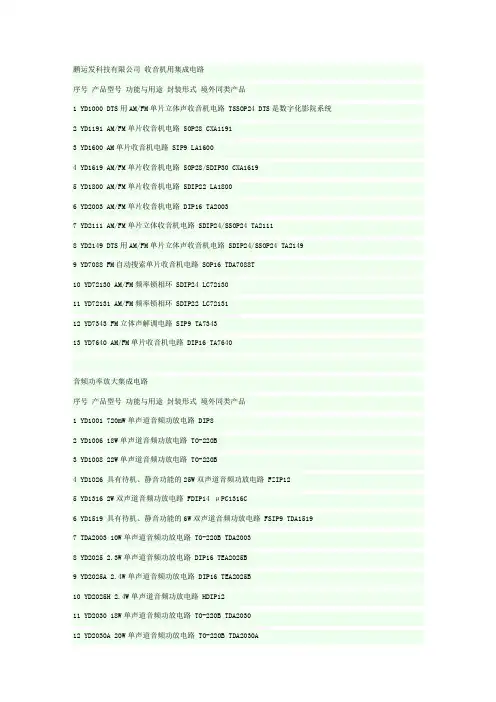

鹏运发科技有限公司收音机用集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1000 DTS用AM/FM单片立体声收音机电路 TSSOP24 DTS是数字化影院系统2 YD1191 AM/FM单片收音机电路 SOP28 CXA11913 YD1600 AM单片收音机电路 SIP9 LA16004 YD1619 AM/FM单片收音机电路 SOP28/SDIP30 CXA16195 YD1800 AM/FM单片收音机电路 SDIP22 LA18006 YD2003 AM/FM单片收音机电路 DIP16 TA20037 YD2111 AM/FM单片立体收音机电路 SDIP24/SSOP24 TA21118 YD2149 DTS用AM/FM单片立体声收音机电路 SDIP24/SSOP24 TA21499 YD7088 FM自动搜索单片收音机电路 SOP16 TDA7088T10 YD72130 AM/FM频率锁相环 SDIP24 LC7213011 YD72131 AM/FM频率锁相环 SDIP22 LC7213112 YD7343 FM立体声解调电路 SIP9 TA734313 YD7640 AM/FM单片收音机电路 DIP16 TA7640音频功率放大集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1001 720mW单声道音频功放电路 DIP82 YD1006 18W单声道音频功放电路 TO-220B3 YD1008 22W单声道音频功放电路 TO-220B4 YD1026 具有待机、静音功能的25W双声道音频功放电路 FZIP125 YD1316 2W双声道音频功放电路 FDIP14 μPC1316C6 YD1519 具有待机、静音功能的6W双声道音频功放电路 FSIP9 TDA15197 TDA2003 10W单声道音频功放电路 TO-220B TDA20038 YD2025 2.3W单声道音频功放电路 DIP16 TEA2025B9 YD2025A 2.4W单声道音频功放电路 DIP16 TEA2025B10 YD2025H 2.4W单声道音频功放电路 HDIP1211 YD2030 18W单声道音频功放电路 TO-220B TDA203012 YD2030A 20W单声道音频功放电路 TO-220B TDA2030A13 YD2073 双声道音频功放电路 SOP8 NJM207314 YD2206 2.5双声道音频功放电路 HDIP12 KA220615 YD2822 双声道音频功放电路 DIP8 TDA282216 YD34119 具有待机功能的单声道音频功放电路 SOP8 MC3411917 YD386 单声道音频功放电路 DIP8/SOP8 LM38618 YD4533 具有待机、静音功能的双声道音频功放电路 SSOP10 LA453319 YD6282 4.6W双声道音频功放电路 FSIP12 KIA628220 YD6283 4.6W双声道音频功放电路 FSIP12 KIA628321 YD6409 2.5W双声道音频功放电路 HDIP12 LA419222 YD7000 具有待机、静音功能的双声道音频功放电路 SSOP10 KA700023 YD7112 单声道音频功放电路 SIP9 AN711224 YD7265 具有待机、静音功能的25W双声道音频功放电路 HZIP11 TDA726525 YD7368 720mW单声道音频功放电路 SIP9 TA7368P26 YD8001 具有待机功能的单声道音频功放电路 SOP8/DIP827 YD810 4.6W单声道音频功放电路 HDIP12 TBA81028 YD820 单声道音频功放电路 DIP8 TBA82029 YD8207 具有待机功能的4.6W双声道音频功放电路 FSIP12 TA8207K30 YD8227 具有待机功能的2.5W双声道音频功放电路 HDIP12 TA8227P KA822731 YD8602 具有待机功能的单声道音频功放电路 SOP8 KA860232 LM1875音频处理集成电路序号产品型号功能与用途封装形式境外同类产品1 YD1023 DC电压调节的双通道音量控制电路 DIP82 YD2256 UP/DOWN按键调节的双通道电子音量控制电路 DIP16/SOP16 CSC22563 YD2258 I2C总线调节的六通道电子音量控制电路 DIP20 PT22584 YD2313 I2C总线调节带响度的数字控制立体声音质处理器 SOP28 CSC2313F HL2312/3/4/55 YD2314 四声道选择输入双通道音质处理器 SOP28 CSC2314F6 YD2322 I2C总线调节的六通道音量音质处理器 DIP28/SOP28 CSC2322/CSC2322F7 YD2323 六声道音响输入选择器 DIP28/SOP28 CSC2323/CSC2323F8 YD62429 串行总线控制双通道音量控制电路 DIP8 M62429/FM62429作者：59.40.92.* 2008-6-24 16:20 回复此发言2 鹏运发科技有限公司 9 YD8003 UP/DOWN调节的6通道音量控制电路 SDIP24 CSC8003A10 YD9153 UP/DOWN调节的双通道电子音量控制电路 DIP16 TC915311 YD9260 双声道音量控制电路 DIP16 CSC926012 YD9422 串行总线调节的双通道音量/音调/平衡控制电路 SOP28 CSC9422F电视机电路序号产品型号功能与用途封装形式境外同类产品1 YD1379 B/W用场输出和行信号电路 FDIP16 μPC13792 YD2915 单片B/W TV电路 DIP28 AN5151 KA29153 3Y26 TFT LCD屏工作的多功能驱动集成电路 QFP44/LQFP48 IR3Y264 3Y29 NTSC/PAL制液晶屏设计的多功能视频处理集成电路 LQFP48 IR3Y295 YD5265 具有电子音量控制的彩电用伴音功放电路 FSIP9 AN52656 YD7231 B/W用场功电路 DIP8 TDA72317 YD7523 具有电子音量控制的彩电用伴音功放电路 FSIP9 AN7523电话机系列集成电路序号产品型号功能与用途封装形式境外同类产品1 YD2411 振铃电路 DIP8 KA24112 YD3361 窄带调频中放电路 DIP16/SOP16 MC3361B3 YD34018 免提电话机话音网络电路 SOP28 MC34018运算放大器/比较器集成电路序号产品型号功能与用途封装形式境外同类产品1 YD084 四运算放大器 DIP14 TL0842 YD324 四运算放大器 DIP14 LM3243 YD339 四比较器 DIP14 LM3394 YD3414 双运算放大器 SOP8 NJM34145 YD358 双运算放大器 DIP8/SOP8 LM3586 YD393 双比较器 DIP8/SOP8 LM3937 YD4558 双运算放大器 DIP8/SOP8 NJM4558 JRC45588 YD4560 双运算放大器 DIP8/SOP8 NJM45609 NE555前置放大电路序号产品型号功能与用途封装形式境外同类产品1 YD22241 具有ALC的双通道前置放大电路 SIP9 KA222412 YD3161 双通道前置放大电路 SIP8 LA31613 YD4165 具有马达稳速的单通道微型盒式磁带录音机用单片录放电路 SOP24 LA41654 YD4570 双通道微型合式磁带录音机用单片录放电路 DIP16 LA45705 YD668 具有马达稳速的双通道前置电路 SOP28 LAG6686 YD7312 具有ALC的双通道前置放大电路 DIP14 AN73127 YD7668 具有ALC的双通道前置放大电路 DIP16 TA7668漏电保护电路序号产品型号功能与用途封装形式境外同类产品1 M54123 漏电保护电路 SIP8/SOP8/DIP8 M541232 YD4145 交流全波漏电保护电路 DIP8/SOP8 RV4145电源控制及稳压集成电路序号产品型号功能与用途封装形式境外同类产品1 YD2368 脉宽调制集成电路 SOP8 NJM23682 YD2576 3A输出电流/固定或可调整输出电压的DC/DC转换电路 T0-220B LM25763 YD34063 DC/DC转换电路 DIP8 MC340634 YD3842 电流型脉宽调制集成电路 DIP8/SOP8 UC38425 YD3843 电流型脉宽调制集成电路 DIP8/SOP8 UC38436 YD494 脉宽调制集成电路 DIP16 TL4947 YD431 可调稳压电路 TO-92 TL431 LM431(A2431,TL431)8 YD78LXX 三端小电流稳压电路 TO-92 78LXX 78L05 7805马达稳速及驱动电路序号产品型号功能与用途封装形式境外同类产品1 YD5530 高电压马达稳速电路 TO-252-5 LA55302 YD5901 低电压CD用四通道BTL马达驱动电路 QFP44 BA59013 YD6220 高电压马达稳速电路 DIP8 BA62204 YD6651 高电压马达稳速电路 TO-126B AN66515 YD6651B 高电压马达稳速电路 DIP86 YD6652 高电压马达稳速电路 TO-126B AN6652数字闹钟序号产品型号功能与用途封装形式境外同类产品1 YD8560 数字闹钟 SDIP28 LM85602 YD8562 数字闹钟 SDIP28 LM8562其它电路作者：59.40.92.* 2008-6-24 16:20 回复此发言3 鹏运发科技有限公司序号产品型号功能与用途封装形式境外同类产品1 YD0001 红外传感信号处理器 DIP16/SOP162 YD4852 电子开关 DIP16/SOP16 CD40523 YD4853 电子开关 DIP16/SOP16 CD4053功率晶体序号产品型号功能与用途封装形式1 D882 NPN,PCM=1W,ICM=3A,BVCEO=30V,VCE(sat)=0.5V TO-126NS2 B772 PNP,PCM=1W,ICM=3A,BVCEO=30V,VCE(sat)=0.5V TO-126NS3 D880 NPN,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-2204 B834 PNP,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-2205 D313 NPN,PCM=30W,ICM=4A,BVCEO=60V,VCE(sat)=0.5V TO-2206 B507 PNP,PCM=30W,ICM=4A,BVCEO=60V,VCE(sat)=0.5V TO-2207 D1060 NPN,PCM=30W,ICM=5A,BVCEO=50V,VCE(sat)=0.4V TO-2208 A1012 PNP,PCM=30W,ICM=5A,BVCEO=50V,VCE(sat)=0.4V TO-2209 D2012 NPN,PCM=30W,ICM=3A,BVCEO=60V,VCE(sat)=0.6V TO-220NS小功率晶体管序号产品型号功能与用途封装形式1 3356 NPN,ICM=100mA,BVCEO=12V,fT=5GHz,NF=1.5dB TO-92/SOT-232 8050 NPN,PCM=625mW,ICM=700mA,BVCEO=30V,VCE(sat)=0.5V TO-923 8550 PNP,PCM=625mW,ICM=700mA,BVCEO=30V,VCE(sat)=0.5V TO-924 C1518 NPN,PCM=400mW,ICM=150mA,BVCEO=50V,VCE(sat)=0.25V TO-925 A1015 PNP,PCM=400mW,ICM=150mA,BVCEO=30V,VCE(sat)=0.3V TO-926 A42 NPN,PCM=625mW,ICM=500mA,BVCEO=300V,VCE(sat)=0.2V TO-927 A92 PNP,PCM=625mW,ICM=500mA,BVCEO=300V,VCE(sat)=0.2V TO-928 A44 NPN,PCM=625mW,ICM=300mA,BVCEO=400V,VCE(sat)=0.2V TO-929 A94 PNP,PCM=625mW,ICM=300mA,BVCEO=400V,VCE(sat)=0.2V TO-9210 5609 NPN,PCM=0.9W,ICM=1A,BVCEO=20V,VCE(sat)=0.5V TO-92L电视机、遥控器、VCD、驱动ICTC9148、TC9153、HT6122、D9258、7808、7805、HT1621、AN5151、TC9149、HT6121、SC7461、4558D、SC3610收音/电视/电话机ICKA2411、KA2410、EM91415CK、78L05、TDA7088T、LS1240A、134063、34018、34129、3361TEA1062、HM9270D、HM9102D、KA2418B、HL1924、1004、AN6650、AN6651、AN7112、CXA1191KA2206/9、KA2201、KA2212、KA22241、KA22427、KA22429、KA2284、KA2402、DT2399、W91312KLA1800、LA3220、LA5521、LAG668F、LAG665F、LB1403、TL494、NE555、TA2003、LM324、339、393、358、8560、386显卡GT3055、GT30553、GT45N03、GT55N03主板GT25N03、GT45N03、55N03、60N03、70N03、70N03A、85N03车充ICGT1500、1504、1510白光LED驱动AP3008、AP3019、AP3009、AP3602、AP3605LED/OLED显示偏差AP3012、AP3015ULDO/LDOAP2201、AP2202、AP2210、AP2122、AP2121、AP2401高压条：A04604、A04606LEDФLCD电池保护板A04801H、A04803/5、A08822、8810、8820、4407/9、9926134953、62726、4946、GT9453（LEDФLCD）电池控制器：AOT430变容二极管AT910-92、910-204、910-35（绿色）、1SV149、1SV101、SVC251、SVC201BB202、BB804、910-323闪灯ICHL0215A/B/S、301、051/052、081/2、1606、2202、4929电池保护板GT8205G、8205S、8209E、8209G、4435G、8822G、8822S、9926、6968、4410、8810功放ICHL4890、4880、4876、4871、4863、4862、4861、8008琐相环ICHL72130、72131、9256/7、2614遥控ICHL3010、50462、50560、6121、6122、7461、9012、HL85驱动ICHL9898AA、16360、16210、1628、1623、1621、5606定时IC：HL2203、2503太阳能专用IC：HL8011、8802红外感应IC：HL9803、HL0001。
收音机电路原理

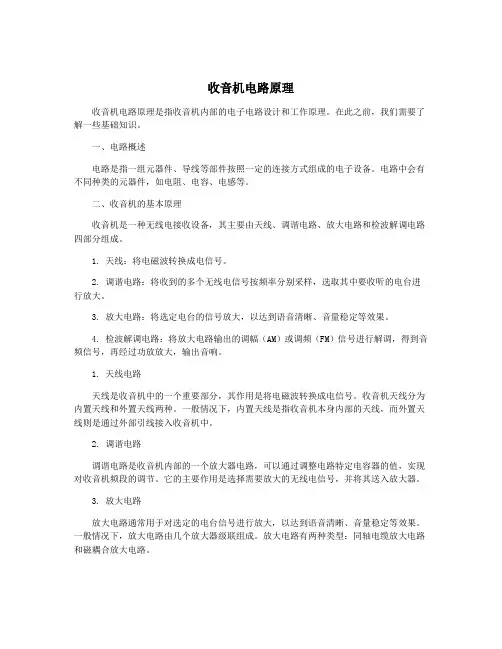

收音机电路原理收音机电路原理是指收音机内部的电子电路设计和工作原理。
在此之前，我们需要了解一些基础知识。
一、电路概述电路是指一组元器件、导线等部件按照一定的连接方式组成的电子设备。
电路中会有不同种类的元器件，如电阻、电容、电感等。
二、收音机的基本原理收音机是一种无线电接收设备，其主要由天线、调谐电路、放大电路和检波解调电路四部分组成。
1. 天线：将电磁波转换成电信号。
2. 调谐电路：将收到的多个无线电信号按频率分别采样，选取其中要收听的电台进行放大。
3. 放大电路：将选定电台的信号放大，以达到语音清晰、音量稳定等效果。
4. 检波解调电路：将放大电路输出的调幅（AM）或调频（FM）信号进行解调，得到音频信号，再经过功放放大，输出音响。
1. 天线电路天线是收音机中的一个重要部分，其作用是将电磁波转换成电信号。
收音机天线分为内置天线和外置天线两种。
一般情况下，内置天线是指收音机本身内部的天线，而外置天线则是通过外部引线接入收音机中。
2. 调谐电路调谐电路是收音机内部的一个放大器电路，可以通过调整电路特定电容器的值，实现对收音机频段的调节。
它的主要作用是选择需要放大的无线电信号，并将其送入放大器。
3. 放大电路放大电路通常用于对选定的电台信号进行放大，以达到语音清晰、音量稳定等效果。
一般情况下，放大电路由几个放大器级联组成。
放大电路有两种类型：同轴电缆放大电路和磁耦合放大电路。
检波解调电路是收音机中的一个电路，用于将放大后的Modulated Carrier Signal（调制载波信号）解调，并得到音频信号。
检波电路可以分为 AM 和 FM 两种，根据对应收音机的类型来选择。
四、总结在实际的收音机设计中，调谐电路、放大电路和检波解调电路都是非常关键的部分。
调谐电路和放大电路在收音机接收信号的过程中起到至关重要的作用，不能失误。
1. 调谐电路调谐电路是用来选取收听频率的一种电路。
收音机中的调谐电路的原理是将天线和电容与电感串联，形成一个谐振电路。
KA22427-AM调谐,FM中放收音集成电路

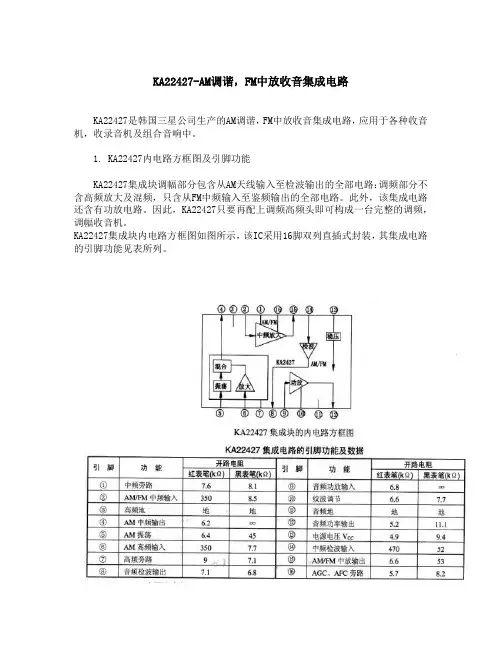

KA22427-AM调谐，FM中放收音集成电路KA22427是韩国三星公司生产的AM调谐，FM中放收音集成电路，应用于各种收音机，收录音机及组合音响中。
1. KA22427内电路方框图及引脚功能KA22427集成块调幅部分包含从AM天线输入至检波输出的全部电路：调频部分不含高频放大及混频，只含从FM中频输入至鉴频输出的全部电路。
此外，该集成电路还含有功放电路。
因此，KA22427只要再配上调频高频头即可构成一台完整的调频，调幅收音机。
KA22427集成块内电路方框图如图所示，该IC采用16脚双列直插式封装，其集成电路的引脚功能见表所列。
2. KA22427主要电参数KA22427集成电路工作电源电压范围为3--12V.典型工作电压Vcc=4.5-9V.(1）极限使用条件。
当Ta=25'C时，电源电压Vcc=13V（与外接限流电阻有关).允许功耗Pd=600mW.(2)主要电参数。
在Vcc=6V，Ta=25'C条件下有以下主要电参数。
．静态电源电流ICC 当Vcc=6V时的典型值为13 mAo当VCC=9 V时的最大值为22 mA，典型值为16 mA。
．鉴频输出电压Vcaf 典型值为300 mV。
．电压增益Gv 最大值为46dB，最小值为37dB，典型值为43dB。
．输出功率PO 当THD=10%时，Vcc=3V时的典型值为50MW; VCC=6V时的最小值为250 mW.典型值350MW; VCC=9V时的最小值为700mW.典型值900mw。
．音频输入阻抗Z ⑨脚典型值为250k。
．检波输出电压Vo 典型值为300 mV.．限幅输入电压Vi 最大值为40v，典型值为30V。
3. KA22427典型应用电路KA22427集成块的典型应用电路如图所示.4.电路工作过程当波段开关S1(1-4)处于AM某一波段时，天线信号从⑥脚输入，经与本振信号混频后，得到的信号从④脚输出，经选频后从②脚进入中放电路，放大后经检波，得到的音频信号从⑧脚输出，经音量控制后从⑨脚进入功放电路，放大后从12脚输出去驱动喇叭(y)发声。
集成电路收音机
集成电路收音机市场的发展趋势
技术创新
随着技术的不断发展，集成电路收音 机将不断涌现出新的技术和产品，以 满足市场的需求。
智能化
随着智能化技术的发展，集成电路收 音机将更加智能化，能够实现更多的 功能和应用。
定制化
随着市场的不断变化，集成电路收音 机将更加定制化，以满足不同用户的 需求。
环保化
随着环保意识的不断提高，集成电路 收音机将更加环保化，采用更加环保 的材料和生产工艺。
集成电路收音机广泛应用于通信领域， 如无线电通信、卫星通信等，用于接收
和传输信号。
航空航天领域
集成电路收音机在航空航天领域也得 到了广泛应用，如飞机和卫星上的通
信系统。
军事领域
在军事领域，集成电路收音机被用于 接收和传输军事信息，如指挥控制、 情报侦察等。
科研领域
在科研领域，集成电路收音机被用于 接收和传输科学实验数据，如气象观 测、天文观测等。
集成电路收音机
目录
• 集成电路收音机概述 • 集成电路收音机的工作原理 • 集成电路收音机的电路设计 • 集成电路收音机的应用与市场 • 集成电路收音机的未来展望
01
集成电路收音机概述
集成电路收音机的定义
集成电路收音机是指采用集成电路技 术将收音机的各个功能模块集成在一 块或多块芯片上，实现收音机的完整 功能的电子设备。
与传统的电子管或晶体管收音机相比， 集成电路收音机具有体积小、重量轻、 功耗低、可靠性高、寿命长等优点。
集成电路收音机的历史与发展
01
集成电路技术自20世纪60年代问世以来，迅速应用于收音 机领域。
02
早期的集成电路收音机主要采用中小规模集成电路，功能 相对简单。
rda5807收音机工作原理
rda5807收音机工作原理
RDA5807是一种集成电路芯片，主要用于FM收音机应用。
它采用了单芯片收音机解决方案，包括了FM调谐器、收音机频率锁定环路（PLL）、数字信号处理（DSP）等功能。
以下是RDA5807收音机的工作原理的基本概述：
1.FM调谐器：RDA5807内置了一个FM调谐器，负责接收广播
频道。
用户可以通过控制芯片的寄存器来设置所需的FM频率。
2.PLL（频率锁定环路）：频率锁定环路用于确保FM调谐器锁定
在所需的频率上。
这是通过将数字控制信号传递给PLL来实现的。
3.天线输入：天线连接到芯片，用于接收无线电信号。
4.模拟前端：芯片内置了模拟前端，用于处理来自天线的模拟FM
信号。
这个阶段通常包括放大、混频和滤波等功能。
5.数字信号处理（DSP）：芯片通过DSP处理模拟信号，进行解
调和去噪等数字信号处理操作，以提高音频质量。
6.数字音频输出：处理后的音频信号通过芯片的数字音频输出端
口传递给连接的音频放大器或扬声器。
7.控制接口：芯片提供了一个控制接口，通常使用I2C或SPI等
协议，用于与微控制器或其他控制设备进行通信，以调整频率、音量、搜索电台等功能。
8.电源管理：RDA5807通常还包括一些电源管理功能，以实现
低功耗操作，例如通过进入睡眠模式来减小功耗。
总体而言，RDA5807采用了集成的设计，将许多FM收音机所需的功能整合在一个芯片中，提供了一种方便、低成本的解决方案。
通过合适的控制，用户可以调谐到不同的FM频道，并享受收音机广播。
收音机集成电路
1.3 TDA7088T组成的单声道调频收音机
第三步：形成立体声复合信号
38khz二分频所得19khz的信号称为导频信号，用D表示， M，St和D组成的信号称为立体声复合信号
1.3 TDA7088T组成的单声道调频收音机
第四步：用立体声复合信号对高频载波进行调制 整个调制过程可以通过下面的框图来表示
3.自动搜索AM收音机 用下图所示的电路取代电位器 对应的自动搜索信号输出
K1-选台键 K2-复位键
1.2 CXA1600组成的调幅收音机电路
自动搜索原理
复位：按K2,C1经 VD2放电，自动 搜索电压（用U表 示）降至0.7，变 容二极管电容 >搜5索00：p释f 放K2，2脚输出高电平，经R5向C1充电，U不 断升高，搜索到某个电台后AGC电压升高至0.6V，2脚 输出低电平，停止搜索，进入某个电台的锁定状态； 继续向高端搜索：按一下K1键，同相端电压高于反向端 电压，U升高，收音机脱离原电台。释放K1，U继续升 高，直至接收到新的电台，进入新的锁定状态。
1.3 TDA7088T组成的单声道调频收音机
1.电路TDA7088T简介
封装：SO16-16脚小尺寸贴片封装
1.3 TDA7088T组成的单声道调频收音机
内部电路框图
内 部 电 路 框 图
1.3 TDA7088T组成的单声道调频收音机
TDA7088T引脚功能
1.3 TDA7088T组成的单声道调频收音机
Q 值 Cj1
Cj2
16V 0.1μA 423～503pF 17.5～23.5pF
200
1.2 CXA1二极管 的反向电压从1V至9V之 间变化。这时变容管的 电容量在500pF～20pF 之间变化，
集成电路收音机常见故障维修
当前流行于市的各类收音机多为集成电路组装而成（部采用分立式元器件的收音机已很难见到) ，由于采用了集成电路．因而灵敏度高、选择性好、电路工作稳定可靠、声音洪亮且音质悦耳动听。
其中TA7641 、ULN3839 、ULN22 04 、CXA1019 等单片集成电路是目前最为常用的型号，这里仅以TA7641 单片收音机为例（如德生107-2 型袖珍机等），介绍集成电路收音机一些常见故障处理技巧。
一、工作原理简介TA7641 是单片调幅收音机集成电路，其内部包含了从变频、中放、检波及音频功率放大。
即调幅收音机所需的全部功能的电路，属中规模集成电路。
TA7641 是16 脚双列直插式集成电路，它的内部电路结构( 功能框图) 见附图中虚线内部所示，各引脚具体作用见表1 。
天线（磁性线圈）Ll 接收到的高频信号从TA7641 圈16 输入、经内部变频后由①脚输出，再由③脚进入IC 内部中放进行检波，检波后的音频信号从⑦脚输出经W1 、C5 后，由IC内部进行功率放大。
调节WI 可改变音频输入信号的强弱，从而控制收音机音量．最后从⑩脚输出，经C8 推动扬声器发出声音。
二、实际故障处理从以上信号流程可以看出：TA7641 的第⑦脚是关键点，在检修时从该脚取出或注入信号后看整机的反应，可以此来确定故障的具体部位。
1 ．无声：首先检查干电池（可用2.5V 小灯泡发光亮度以判断其电量是否足够) ，然后在供电正常的情况下检查低放和功放电路有无故障。
方法是从⑦脚注入“人体感应信号”（手捏改锥金属部位断续敲击⑦脚焊点处) 或外加音频信号，听扬声器中有无响亮的“喀、喀”声或音频信号叫声。
如有．则说明TA7641 的低放电路、功放电路及扬声器电路正常；如果扬声器中无任何反应或反应很弱，则故障出在⑦脚后的音频低放电路。
此时应仔细检查外围相关元件。
2 ．声音小且啸叫：收台正常、声音小，首先应检查供电电池电量是否太低；然后重点查一下耦合电容C8 的容量是否明显变小，若发现其外壳有锈蚀现象，应予以更换；然后检查旁路电容C6 、C3 、C2 是否开路漏电或变质。
集成电路收音机差动本振工作原理
集成电路收音机差动本振工作原理
集成电路收音机中的差动本振（也称为差分本机振荡器）工作原理如下：
差动本振电路由两个完全相同的振荡器（也称为本地振荡器或本振）构成，通常使用一个集成电路来实现。
这两个振荡器在结构上完全相同，并且通常具有相同的频率和相位。
当输入信号进入差动本振电路时，它会同时进入两个振荡器。
每个振荡器都会产生一个与其自身频率相匹配的信号，并且这两个信号在相位上是对称的。
这意味着一个振荡器的输出信号在正弦波的峰值时，另一个振荡器的输出信号在正弦波的谷值。
这两个信号在输出端被相加，从而产生一个具有较大动态范围的输出信号。
由于两个信号在相位上对称，它们的幅度将相互抵消或增强，具体取决于它们的相位关系。
差动本振电路的优点在于它可以消除外部干扰和电路
参数变化对输出信号的影响，从而提高信号的稳定性和可靠性。
此外，由于差动本振电路具有较高的增益和较低的噪声，因此它也适用于低电平信号的处理和放大。
总之，集成电路收音机中的差动本振工作原理是利用两个完全相同的振荡器产生相位对称的信号，并通过相加这些信号来获得具有较大动态范围的输出信号。
这种电路可以提高信号的稳定性和可靠性，并适用于低电平信号的处理和放大。
使用CXA1691制作HX218收音机
HX218集成电路收音机安装与调试仅用于教学§1. 概述一、实训目的：1、学习收音机的装配与调试。
2、提高对整机电路图与电路板图的识读能力。
3、掌握收音机生产工艺流程，提高焊接与装配工艺水平。
4、通过收音机组装、调试、检修，使学生提高故障分析能力和动手能力，为更高端的家用电子产品维修打下坚实的理论和实践基础。
二、实训内容：1、HX218集成电路收音机电路原理分析。
2．收音机元器件识别与测量。
3．电路图与印制电路板的对应。
4．掌握印制电路板的组装及焊接工艺。
5．进行AM、FM中频、覆盖的调试及统调和整机测试。
6．收音机电路工作点的测量。
7．故障判断及排除。
三、实训基本要求：1、会识别、检测元器件并判别其质量。
2、能独立识读电路图和印制板图并完成各测试点的测量与整机安装。
3、会排除在调试与装配过程中可能出现的问题与故障。
4、所制作的产品电器性能指标应能满足三级机水平（国标），具体如下：①接收频率范围：AM 535~1605KHZ FM 87~108MHZ②接收灵敏度：AM 达国家C类标准FM 优于μV级③输出功率大于100mW ④供电电源： DC 3V§2. 收音机的基本工作原理1、收音机的电路结构种类有很多，早期生产的收音机多为分立元件电路，目前基本上都采用了大规模集成电路为核心的电路（本机电路采用日本索尼公司生产的调频调幅专用集成电路CXA1691M，国产型号为CD1691M）。
集成电路收音机的特点是：结构比较简单，性能指标优越，体积小等优点。
AM/FM型的收音机电路可用如图1所示的方框图来表示。
收音机通过调谐回路选出所需的电台，送到变频器与本机振荡电路送出的本振信号进行混频，然后选出差频作为中频输出（我国规定的AM中频为465KHZ，FM中频为10.7MHZ），中频信号经过检波器检波后输出调制信号（低频信号），调制信号（低频信号）经低频放大、功率放大后获得足够的电流和电压，即功率，再推动喇叭发出响亮的声音。
HX203T收音机解析
图7.12 CXA1191M集成电路管脚排列图
HX203T FM/AM集成电路贴片收音机组装
CXA1191M引脚功能见表7-4。
表7-4 CXA1191M引脚功能
管脚号 功 能 管脚号 1 静噪 11 2 调频 • 鉴 频 12 调频高 放输入 22 AFC/ • A G C 3 负反馈 13 4 电子音 量调节 14 调频调 幅调谐 器输出 24 音频 输入 5 调幅 • 本 振 15 调频调 幅波段 选择 25 纹波 • 滤 波 6 AFC 16 调幅中 放输入 26 7 调频 • 本 振 17 调频中 放输入 27 音频功 率放大 输出 8 9 10 调幅高 频输入 20
图7.13 HX203T FM/AM集成电路贴片收音机电路原理图
HX203T FM/AM集成电路贴片收音机组装
1. 调幅(AM)电路的基本工作原理 调幅电路由输入回路、本振回路、 混频回路、中频放大回路、检波回路、 自动增益控制回路(AGC)和低频功率放 大回路构成，如图7.15所示。 中波调幅(AM)广播信号由调幅天线 线圈T1和可变电容Co、微调电容Col组 成的调谐回路选择接收，改变电容器的 容量可选择接收中波535 kHz～1605 kHz电台，所选择的调幅波送至 CXA1191M第10脚。本振信号由振荡线 圈T2和可变电容Co、C4、C04，微调电 容及CXA1191M第5脚的内部电路组成 的本机振荡产生，并与由IC第10脚送入 的中波调幅广播信号在IC内部进行混频， 混频后产生的多种频率的信号由IC 第14 脚送出，经过中频变压器
基准 调频高 • 电 放谐振 压 回路 18 19 调频 • 指 示
功 能
(整理)收音机常用集成电路
生产厂家
器件名称
TA7641
PHI
AM调幅收音机
KA22495/D
SAMSUNG
接收机前端电路
KB8527B
SAMSUNG
调频接收，锁相环，压扩器
KB8528B
SAMSUNG
调频接收，锁相环，压扩器，电子音量控制
DBL5018
DAEWOO
中频接收，解调
DBL5023
DAEWOO
中频接收，解调，压扩
TK10491M
TOKO
中频接收，解调
TK10489M
TOKO
中频接收，解调
3357
JRC
中频接收，解调
AN655FA
PanosonIC
调频接收，锁相环，压扩器
SAA7750
phi
调频接收，锁相环，压扩器
SAA7751
KA3361
SAMSUNG
中频接收，解调
MC3357
MOTOROLA
中频接收，解调
MC3371
MOTOROLA
中频接收，解调
MC3361ห้องสมุดไป่ตู้
MOTOROLA
中频接收，解调
MC3362
MOTOROLA
双变频接收，10信道
MC3363
MOTOROLA
双变频接收，30信道
MC13135
MOTOROLA
双变频接收
phi
调频接收，锁相环，压扩器
CXA1019
SONY
AM/FM收音集成电路
CXA1191M
SONY
AM/FM单片收音机电路
收音机发展史
收音机发展史1.收音机的原理：音频信号，这种还原电路称为解调，把解调的音频信号送到耳机，就可以收到广播。
最简单收音机原理图调幅收音机调频收音机2.收音机诞生的背景1888年德国科学家赫兹(Heinrich Hertz)，发现了无线电波的存在。
1895年俄罗斯物理学家波波夫(Alexander Stepanovitch Popov)，宣称在相距600码的两地，成功地收发无线电讯号。
同年稍后，一个富裕的意大利地主的儿子年仅21岁的马可尼( Guglielmo Marconi)在他父亲的庄园土地内，以无线电波成功地进行了第一次发射。
1897年波波夫以他制做的无线通讯设备，在海军巡洋舰上与陆地上的站台进行通讯成功。
1901年马可尼发射无线电波横越大西洋。
1906年加拿大发明家费森登(Reginald Fessenden)首度发射出「声音」，无线电广播就此开始。
同年，美国人德．福雷斯特(Lee de Forest)发明真空电子管，是真空管收音机的始祖。
3.世界收音机发展史1913年法国人吕西安、莱维利用超外差电路制作成了收音机，并申请了专利，并说1924年超外差式收音机首次投入市场，1934年得以推广。
世界第一台收音机(1).矿石收音机今天，我们习惯把那些不使用电源，电路里只有一个半导体元件的收音机统称为“矿石收音机”。
矿石收音机是指用天线、地线以及基本调谐回路和矿石做检波器而组成的没有放大电路的无源收音机，他是最简单的无线电接收装置，主要用于中波公众无线电广播的接收。
1910年，美国科学家邓伍迪和皮卡尔德用矿石来做检波器，故由此而得名。
由于矿石收音机无需电源，结构简单，深受无线电爱好者的青睐，至今仍有不少爱好者喜欢自己DIY和研究。
但它只能供一人收听，而且接收性能也比较差，当时客观上也制约了无线电广播的普及和发展。
1923年1月23日，美国人在上海创办中国无线电公司，播送广播节目，同时出售收音机，以美国出品最多，其种类一是矿石收音机，二是电子管收音机。
集成电路收音机安装和调试实验实训总结
集成电路收音机安装和调试实验实训总结在集成电路收音机安装和调试实验实训中，我深入学习了收音机的基本原理、电路设计和调试技术。
通过实践操作，我对集成电路收音机的组装、连接和调试过程有了更深入的理解和掌握。
以下是我对这次实训的总结：首先，通过实验实训，我学会了正确的集成电路收音机的安装方法。
我了解到要先准备好所需的电路元件和工具，仔细阅读电路图和操作说明，按照正确的步骤进行电路的组装和连接。
在实际操作中，我注重细节，保持电路的整洁和紧固，确保每个元件的正确安装和连接，避免出现松动或接触不良的情况。
其次，我学会了使用仪器设备进行收音机的调试。
在实验中，我使用信号发生器和示波器对电路进行调试，通过调整电路的各个部分，使其达到最佳的工作状态。
我学会了调整电路的频率、增益和灵敏度，以获得清晰的音频输出和稳定的接收效果。
我还学会了使用示波器观察电路的波形，以判断电路的工作状态和性能。
此外，通过实验实训，我对集成电路收音机的原理和功能有了更深入的理解。
我了解到收音机的基本原理是接收和解调无线电信号，将其转化为可听的音频信号。
我学会了识别不同类型的电路元件，如电容、电感、晶体管等，并理解它们在电路中的作用和功能。
我还了解了收音机的调谐电路、放大电路和解调电路的原理和设计方法。
最后，通过这次实训，我进一步培养了实践操作和团队合作的能力。
在实验中，我与同学们共同完成了集成电路收音机的安装和调试任务，大家相互协作、互相帮助，共同解决遇到的问题。
我学会了与他人合作，分工合作，提高了自己的沟通和团队合作能力。
总之，这次集成电路收音机安装和调试实验实训是一次宝贵的学习经历。
通过实际操作和团队合作，我不仅学到了专业知识和技能，还提高了解决问题的能力和团队合作精神。
我相信这些经验将对我的未来学习和工作产生积极的影响。
电调谐收音机电路
CD9088电调谐收音机电路图设计资料及介绍CD9088是适用于电调谐微小型FM收音机的单片集成电路，采用16脚双列扁平封装，工作电源电压范围为1.8~5V，典型值为3V。
该电路内包含了FM 收音机从天线接收到鉴频输出音频信号的全部功能。
CD9088集成电路的主要特点：CD9088电路设有搜索调谐电路、信号检测电路、静噪电路以及频率锁定环（FLL）电路。
CD9088电路的中频频率为70kHz，外围电路不用中频变压器，其中频选择由电路内部RC中频滤波器来完成。
在调谐方式上，CD9088即可采用传统的可变电容机械调谐，也可像数字调谐收音机那样采用电调谐方式来搜索电台。
在采用电调谐时，只需操作搜索调谐按钮（RUN），电路便自动地由频率低端向频率高端搜索电台，一旦搜索到电台信号，调谐自动停止。
当调谐到FM接收频率最高端时，只需按一下复位按钮(RESET)，本振频率回到最低端，搜索调谐又重新开始。
一、CD9088电调谐收音机典型电路图如下所示：调频收音机具有灵敏度高、选择性好、通频带宽、音质好等特点。
采用CD9088调频专用集成电路来制作电调谐调频收音机，具有电路简单、制作容易、调试方便、性能价格比高、音质好、成本低、体积小等特点。
CD9088采用16脚双列扁平封装，可直接焊接在印刷电路板上，其工作电压范围为1.8~5V，典型值为3V。
该电路内含调频收音机从天线接收到鉴频级输出音频信号的全部功能，并设有搜索调谐电路，信号检测电路，静噪电路，以及频率锁定环（FLL）电路等。
其特点是采用70KHZ中频频率，不设置外围中频变压器，中频选择性由RC中频滤波器来完成，简化了电路、省去了中频频率调试的麻烦，又提高了中频频率特性，并减少了电路体积。
用CD9088可组成各种调频收音机电路，除可采用电调谐方式来搜索电台外，也可采用传统的可变电容器调谐搜索电台。
二、CD9088集成电路各引脚的功能如下表：常用电路图：三、工作原理：FM信号由天线引进后从CD9088集成块11脚进入混频电路，电感L1、电阻R1、电容C1、C2、C3构成输入回路，本振电路的本振频率由L2、C4及变容二极管D1决定。
收音机集成电路
1.1 收音机集成电路概述
2、收音机集成电路的发展 第一阶段：60～80年代，主要实现收音机各个单元电路的 集成化。但用于调谐的双联电容器、中频变压器、高频振荡 的电感等体积较大的元件仍需外接。
第二阶段：上世纪90年代至今，收音机集成电路在以下几 个方面取得了突破性的进展。
(1)变容二极管取代双联电容器，缩小体积实现电调谐。 (2)采用了静音技术。 (3)采用55kHz或70kHz的极低中频,采用RC中频放大电路， 省略了中频变压器，进一步缩小了体积。 (4)引入数字调谐系统，实现自动选台、自动锁定电台、频 率储存等功能。
高频电子技术
1.1 收音机集成电路概述
1、收音机电路的特点
收音机电路也属无线接收电路，因此具有一般无线接收电 路的共性。
另一方面，收音机电路又有区别于一般接收机的一些特点。 例如：
收音机所接收的是语音信号，对输出信号的信噪比的要求 就比较高；
有单声道收音机和立体声收音机之分； 有特定的频率范围和调制方式。 由于这些差异，在学习了一般的无线接收电路之后，仍然 需要专门讨论收音机电路。
1.4 TDA7088T组成的立体声调频收音机
1、导频制立体声广播
现行的立体声有两个声道：左声道L和右声道R。 为实现与单声道收音机的兼容，已形成多种立体声广播制 式，我国采用的制式是导频制。下面通过立体声信号发送、 接收过程的分析来说明导频制的工作原理。
1.3 TDA7088T组成的单声道调频收音机
1、电路TDA7088T简介 TDA7088T是单片调频收音机集成电路，外形如左图所示。
TDA7088T由 调频接收和搜 索调谐两个系 统组成，内部 电路结构框图 如右图所示。
1.3 TDA7088T组成的单声道调频收音机
对D7613集成块收音机电路的分析探讨
对D7613集成块收音机电路的分析探讨摘要：为探索高等院校在电子实习中对集成电路收音机的安装和调试的教学，本人以超外差式收音机的工作原理讲述为基础，再引导到集成电路收音机上，用电路对应的方法，使学生在对集成电路收音机的工作原理的理解和掌握上达到了较好的效果，同时注重焊接的基础训练和调试技能的掌握。
本文对集成电路D7613集成电路收音机的工作原理和安装调试进行了分析探讨。
关键词：收音机原理；集成电路；安装；调试；实习集成电路收音机是由集成电路块配有适当的外围元器件构成的。
本文主要分析调幅集成电路收音机。
一、调幅集成电路收音机介绍目前，调幅集成电路收音机的种类较多，最常见的是单片集成电路调幅收音机。
下面以高等院校教学实习中用的集成电路D7613组成的单片调幅收音机电路为例进行分析。
该收音机是河北石家庄某学校教育仪器厂提供的散装套件，由于只有一张简单的电路图，没有具体的电路原理分析；为了配合学院教学实习，本人根据自己多年来对收音机理论和实践教学的经验，参考了有关集成电路收音机的资料和走访了有关集成电路的生产厂家，对该集成电路收音机电路原理做以下分析探讨，并还望各位同仁多多指教。
1.D7613调幅收音机电路分析。
由集成电路D7631及外围元器件组成的调幅收音机电路图如图2-1-1（见下页）所示，图中B1是磁棒天线。
双联电容器C1a与B1的初级组成了天线输入电路选择电台的信号，并通过B1次级电感线圈加到集成集成电路的6脚和7脚；B2是本机振荡线圈，双联电容器C1b与B2的初级线圈组成本机振荡电路，产生本振信号并通过B2次级线圈加到5脚，进行混频；混频后的信号从4脚输出到B3，B3是变频级的负载回路，调谐在465kHz，选出的中频信号通过次级2脚送到集成电路内进行中频放大级；B4是465kHz中频变压器，即中放级的负载回路。
W是带开关的音量调节电位器，可将音频信号送到集成电路的9脚，经低频放大和功率放大后由12脚输出送往扬声器发出声音。
集成电路收音机故障检修
集成电路收音机故障怎样检修?集成电路收音机，因其集成度高、外围元件少，相对分立元件收音机故障率较低，特别是集成电路本身，一般不易发生故障。
因此，在集成电路收音机发生故障时，首先应从外围电路检查，当确认外围电路连线和元件良好后，再检查集成电路本身。
在检修时，应首先检查电位器、可变电容器、波段开关、微调电阻、外界插座等易损件，这是提高检修效率的重要步骤。
1、外围电路故障为提高检修效率，在检查易损件无异常现象后，再利用所谓“对分法”检查，判断故障是出在检波电路以前，还是检波电路以后。
检查的方法，是将音量电位器开到音量最大位置，用手捏住小螺丝刀的金属部分，轻轻刮擦电位器的中心抽头（当然可以用信号注入），听扬声器内有无响声，有较大声响说明低放部分基本正常，故障出在高、中放部分；如无响声或很小，说明低放部分不正常。
把故障范围缩小后，再仔细检查外电路的连线有无断路、短路现象，各管脚连接是否正常，管脚间有无污垢造成绝缘度降低，有无锡渣造成短路等。
然后查外部元件是否有异常现象，特别是外接电容，造成故障的机率较多。
处理办法可用好电容代替试之。
在维修中，收音机自激的情况经常可以遇到。
自激的危害较大，轻则使收音机的IC性能被抑制不能正常工作，重则无法收听或烧毁器件。
引起自激的原因很多，主要有印制板布线设计不堪合理、元件布局形成空间耦合、消振补偿RC网络选用或连接不当和电源退耦差等等。
有时，外围元件良好也可能产生自激，其中以临界自激较为常见，主要特征是电路似振未振，稍一触发马上振荡，如拨动一下开关，或输入信号稍有增大等等。
无论遇到自激还是临界自激，可采用下述措施中的一项或多项予以排除：加强IC的电源退耦，即在IC的电源脚和地线脚间直接跨接一个0.1~0.47微法的无极性电容。
电容引线尽量短，位置尽量靠近IC，最好采用频率和温度特性均好的聚酯薄膜电容，以减小寄生电感量，提高退耦效果。
适当增加放大电路的负反馈，以降低一些增益。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
CXA1191
CXA1600P
CXA1600P型是SONY公司的一种简易超外差式调 幅收音机集成电路, 它包括了变频、中放、检波、低放、 功放等全部单元电路。由于它采用低中频工作(55kHz), 因此不用中频变压器, 使电路结构得以大大简化。因为 电路简单, 只要焊接无误, 通常一装就响。
集成电路收音机简介
集成电路(Integrated Circuit缩写IC)是六十年代初 期飞速发展起来的新型电子器件, 是一种元器件和电路 融为一体的固体组件。
集成电路是以硅单晶为基础材料, 把晶体管、二极 管、电阻、电容等制作在同一小硅片上, 并且相互连接 形成一个完整的功能电路。与分立电路相比较集成电路 的体积小、重量轻, 有利于电子设备的微型化。
1．采用塑封晶体管的封装形式, 体积很小, 仅有输 入端, 接地端, 输出兼电源电压引入端三个引出脚。
2．基本电参数类似, 静态电流0.3mA左右, 频率范围 300kHz到3000kHz, 输入阻抗4MΩ左右, 工作电压1.1～ 1.8V, 采用一节干电池或一粒钮扣电池工作。
3．各型号的微型收音机集成电路内部都是由五级 放大器组成。第一级为高阻抗输入级, 第2、3、4均为高 频放大级, 第5级为检波级。
1. 外电路简单。 2. 性能好。
CIC7642T简易调幅收音机集成电路
目前国内外较为流行的微型收音机集成电路品种较 多, 具有代表性的是CIC7642T 和MK484, 此外还有 CP7642CS, MK481, NT484, SY414, BS414, 2N414, IR3R26C, YS11, LMF501等几个型号。这几种型号基本 上可以通用(除LM501接脚位置稍有不同外)。它们都具 有以下几个特点：
高阻耳机
低阻耳机
ZX2023 收音机套件
ZX2026 收音机套件
故有的毛病，故障原因和改进措施： 1. 叫声：IC1供电电压太高，产生振荡。不接R3，另用一硅二极 管(正向电压降约0.5V)接发光二极管正极(约1.9V)。 2. 音质差，音量控制不均匀：音量控制电位器接法不对，使IC1 输出端音频短路，失去负反馈。音量电位器两端交换。
D2822M双声道音频功率放大集成电路 相似替换型号: KIA6276S, NJM2073, NJM2073M, TDA2822M, XG2822M
D2822M作单声道放大的应用电路
D2822M的引脚功能参数
ULN-2204A
调幅/调频单片收音机电路ULN-2204A是美国史普拉 格公司产品, 出现于70年代后期。 电路包括AM本振/混 频、AM/FM中放、检波和低放等几个部分。只需外接 FM高频头和少量元件, 即可装成一台性能良好的AM/FM 收音机, 而且装配简单, 调试方便。它是单片式收音机电 路中有代表性的产品。该电路现已为欧、日和美等多家 公司生产、获得了广泛的应用。
集成电路的第二个优点是可靠性高。由于所有的内 部接线与晶体管和其它元件一起在最初的制造过程形 成, 而且在集成电路的生产过程中采用高度严密的制造 和测试技术, 因此使可靠性得到提高。
此外, 集成电路适宜于大规模生产, 使成本降低。
对使用者来说, 采用集成电路的最大好处(与采用分 离元器件相比)是:
CXAl191在接收AM与FM波段时静态电流分别为3.5与7mA, FM部分内含变容二极管, 其中放增益FM与AM分别为39与42dB, 鉴频与检波输出都是77.5mV, 音频部分有31.5dB增益, 8Ω时能得到 0.5W功率, 用CX20090与CX20091可直接与它互换。
相似替换型号： CXAl191M, KA22425。
ULN2204 ULN3839 TDA1083 TA7613 HA12402 LM1828 KA22424 KA22427
TA7641BP
随着集成技术的发展, 类似ULN-2204A的AM/FM单 片收音机电路在70年代后期陆续出现。而较为简易的便 携式收音机使用的AM单片收音机电路却为数很少。这 是因为要在性能、价格指标方面超过业已十分成熟、廉 价的分立元器件收音机太不容易了。日本东芝公司80年 投入市场的AM单片收音机电路TA 7641BP是在竞争中取 胜的这类产品之一。
1：高阻抗输入级, 2、3、4：高频放大级, 5：检波级。
CIC7642T内部电路中有9只晶体三极管、16只小电 阻和4只小电容, 经塑料封装后包括外壳在内集成块的全 部体积还不到一颗黄豆那么大(约4×4×3mm)。用 CIC7642T集成块组成的收音机的特点是：外围元件少、 体积小、灵敏度高、声音清晰、装配后不用调整偏流, 而且采用低电压(1.3伏)供电, 耗电极省。
CXA1191是日本索尼公司生产的AM/FM单片收音机集成电路, 具有灵敏度高、电源范围宽(2~7.5 V)、输出功率大(150~500 mW) 等特点, 目前应用很广。
CXAl191内部包含了组成调频/调幅(AM/FM)收音机所需的从 高放、混频、中放、检波(鉴频)、音量控制、功率放大的全部电 路, 还有调频无信号静噪功能。由于其集成度较高．功能齐全, 外 围元件较少, 国内有不少厂家采用此芯片生产便携式 FM/AM 收音 机。
TA7641BP的特点：
(1) 集成了调幅机所需的从变频到功放的所有线路, 外接元件少, 使用方便。
(2) 静态电流极小, 仅为通常分离元器件收音机的 1/10, 大大延长了电池使用的寿命和提高了效率。
(3) 从2~5V的电源电压范围内都能得到稳定的接收 灵敏度。
Байду номын сангаас
TA7641BP
CXA1191
电源电压: 2.5V~6V。 电流: 5.6mA/FM, 3.2mA/AM。
调频为低中频超外差式, 调幅为直放式。
另加一晶体管变频, 使调幅也成为低中频超外差式。
工作电压: 1.8~4.5V(极限电压7V) 。 静态电流: 6 mA。 输出功率: 100 mW (3V电压、8Ω负载)。
CXA1600P
LA1800
简易AM/FM单片收音机集成电路。调频为低中频 超外差式(不用中频变压器); 调幅为直放式。
不含功率放大器, 可用200耳机收听, 或另接功放集 成电路后用扬声器收听。
