灶炉熄火保护装置
热电式：该装置也是利用了燃气燃烧时产生的热能。 热电式熄火安全保护装置由热电偶和电磁阀两部分 所组成，热电偶是由两种不同的合金材料组合而成。 不同的合金材料在温度的作用下会产生不同的热电 势，热电偶正是利用不同合金材料在温度的作用下 产生的热电势不同制造而成，它利用了不同合金材 料的电热差值。 热电式安全保护装置结构简单、安装方便、成本低， 目前已得到广泛应用。但此种保护装置以热电偶作 为热传感器，缺点是热惰性大、反应速度慢，使人 感到操作不方便，且使用寿命短，旋塞阀与电磁阀 的配合安装精度要求较高。
四、使用人工煤气的用户，须经常清理火盖上的 火孔以免堵塞。 五、使用红外线燃气灶时，不可放在多孔陶瓷辐 射板上，以免影响燃烧及损坏陶瓷板；陶瓷板若 出现裂纹、缺损、漏气等现象，应及时更 (1)要经常检查灶具气的管路(气罐)连结处有无漏 气的地方，可用肥皂水沫抹重要部位， 有气 泡，说明漏气，应及时修理。 (2)要先点火后放气，然后再坐锅：室内要通风， 不要长时间关闭厨房门窗。 (3)如用气罐要直立放在易于搬动的地方，严禁平 放或倒放，放罐处应阴凉、干燥，通风，明火、 暖气片要有一定距离。 (4)使用煤气时、人不可长时间离开，以免风吹灭
光电式：也称离子感应式。该装置是利用
燃气在燃烧时火焰带有离子并具有单向导 电特性。这种安全保护方式最早被应用在 燃气热水器上，并已由早期的直流感应发 展到现在的交流感应，使可靠性得到了大 幅度的提高，应用在灶具上还只有三四年 的历史。
煤气灶的使用安全
一、气源不同，使用的燃气灶也应不同，这一点在选 购时请注意。如果您使用的气源发生了变化，一定要 请原厂家将您的灶具作相应的改造后才能使用。 二、输气橡胶管易老化、破裂，管的接口及弯曲处应 经常检查，若有损坏应立即更换，或1~2年更换一次。 最好选用耐油耐压的橡胶管。 三、使用燃气灶时，人不要远离。万一发生泄漏或因 偶然原因（风吹、水溢出等）火焰熄灭时，应立即关 闭气源总开关，打开门窗，迅速通风换气，切记不要 点火或开关电器，以防电火花引爆燃气。

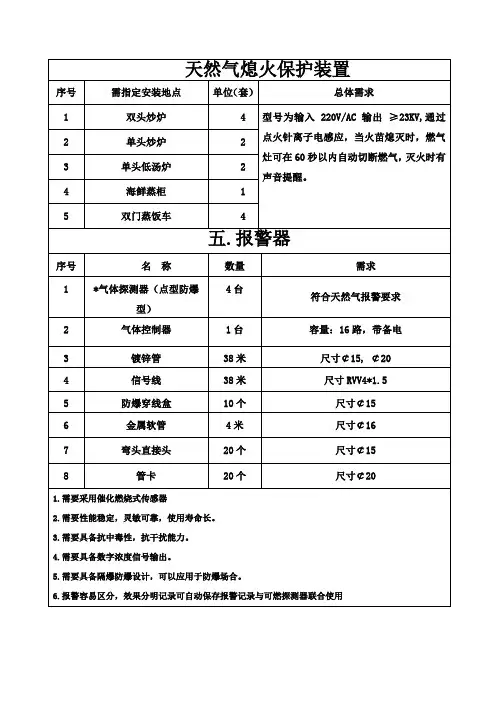

燃气炉灶熄火保护装置备品备件、附件、配件
序号
需指定安装地点
单位（套）
总体需求
1
双头炒炉
4
型号为输入 220V/AC 输出 ≥23KV,通过点火针离子电感应，当火苗熄灭时，燃气灶可在60秒以内自动切断燃气，灭火时有声音提醒。
2Байду номын сангаас
单头炒炉
2
3
单头低汤炉
2
4
海鲜蒸柜
1
5
双门蒸饭车
4
五.报警器
序号
名 称
数量
需求
1
*气体探测器（点型防爆型）
4台
符合天然气报警要求
2
气体控制器
1台
容量：16路，带备电
3
镀锌管
38米
尺寸￠15, ￠20
4
信号线
38米
尺寸RVV4*1.5
5
防爆穿线盒
10个
尺寸￠15
6
金属软管
4米
尺寸￠16
7
弯头直接头
20个
尺寸￠15
8
管卡
20个
尺寸￠20
1.需要采用催化燃烧式传感器
2.需要性能稳定，灵敏可靠，使用寿命长。
3.需要具备抗中毒性，抗干扰能力。
4.需要具备数字浓度信号输出。
5.需要具备隔爆防爆设计，可以应用于防爆场合。
6.报警容易区分，效果分明记录可自动保存报警记录与可燃探测器联合使用
灶具熄火保护装置原理
灶具熄火保护装置原理灶具熄火保护装置简介•什么是灶具熄火保护装置？•为什么使用灶具熄火保护装置？灶具熄火保护装置的原理1.感应器探测燃气火焰–感应器的作用和位置–如何感应燃气火焰？2.灶具熄火保护装置的响应–燃气火焰熄灭后的操作–响应时间短暂而准确3.自动阻断气源供应–防止燃气泄漏–避免意外发生灶具熄火保护装置的操作方式•如何启动和关闭灶具熄火保护装置？•注意事项与使用技巧灶具熄火保护装置的优势1.安全性–预防燃气泄漏–防止意外发生2.节能环保–节省燃气资源–减少燃气污染3.便利性–自动停止燃气供应–免去人工监控灶具熄火保护装置的选购与安装注意事项•如何选择合适的灶具熄火保护装置？•安装灶具熄火保护装置的步骤与技巧灶具熄火保护装置在家庭的运用•家庭厨房中的灶具熄火保护装置•如何正确使用灶具熄火保护装置？结语•灶具熄火保护装置的重要性与实用性•未来灶具熄火保护装置的发展趋势灶具熄火保护装置简介灶具熄火保护装置是一种用来预防燃气炉灶意外发生的设备。
在燃气火焰熄灭后，它能够自动阻断气源供应，防止燃气泄漏，确保家庭的安全。
使用灶具熄火保护装置可以有效减少燃气事故的发生，是现代家庭厨房中必不可少的安全设备之一。
灶具熄火保护装置的原理1. 感应器探测燃气火焰灶具熄火保护装置内置了感应器，其作用是感应燃气火焰的存在。
感应器通常安装在燃气炉灶的顶部或侧面，通过对火焰的监测来确定炉灶是否处于点火状态。
2. 灶具熄火保护装置的响应一旦感应器探测到火焰熄灭，灶具熄火保护装置会立即作出响应。
它会自动停止供气装置的工作，阻断燃气的供应。
这个过程通常非常迅速，以确保家庭的安全。
3. 自动阻断气源供应燃气火焰熄灭后，灶具熄火保护装置的自动阻断气源供应功能是确保安全的关键。
它可以防止燃气泄漏，避免火灾等意外事故的发生。
一旦感应到火焰熄灭，装置会立即关闭气阀，停止气体的供应，持续保持关闭状态直到重新点火。
灶具熄火保护装置的操作方式灶具熄火保护装置的操作通常非常简便。
炉灶熄火保护装置原理
炉灶熄火保护装置原理
炉灶熄火保护装置的原理是通过感应火焰并监测其存在来保护炉灶的安全。
当炉灶的燃气开关打开时，火焰点燃，并持续燃烧。
熄火保护装置通过检测火焰是否熄灭来判断是否存在火焰。
具体原理如下：
1. 火焰感应器：熄火保护装置中的火焰感应器位于炉灶的火焰区域。
它能够感应到火焰的存在。
2. 火焰监测：当炉灶的燃气开关打开并点燃火焰时，火焰感应器会监测火焰的状态。
如果火焰正常燃烧，则产生一个信号，告知系统火焰存在。
3. 火焰熄灭判断：如果火焰感应器监测到火焰熄灭，意味着火焰不存在，炉灶熄火保护装置会产生一个信号。
4. 燃气供应切断：一旦熄火保护装置检测到火焰熄灭的信号，它会立即切断燃气供应，从而停止燃气的进入炉灶燃烧区域。
炉灶熄火保护装置的原理是通过感应和监测火焰的存在与否来实现对炉灶的安全保护。
如果火焰意外熄灭，熄火保护装置会切断燃气供应，防止燃气未燃烧而积聚引发安全隐患。
这样可以有效地避免炉灶的燃气泄漏和事故发生。
灶具熄火保护装置原理(一)
灶具熄火保护装置原理(一)灶具熄火保护装置•简介•原理解析–工作流程–灶具熄火检测–停止燃气供应•操作与使用–安装–错误处理•适用范围与发展前景简介灶具熄火保护装置是一种智能化的安全设备，旨在确保灶具在使用过程中的安全性。
它能够自动检测灶具是否熄火，并在发现熄火情况时及时停止燃气供应，避免燃气泄漏导致的安全事故。
工作流程灶具熄火保护装置采用红外线传感器、电磁阀等元件进行工作。
其基本工作流程如下：1.灶具点火开始后，装置通过红外线传感器监测火焰是否点燃。
2.如果传感器检测到火焰存在，装置会将燃气阀门打开，保持燃气供应。
3.当传感器监测到火焰熄灭时，装置会立即判断灶具已熄火，开始进行下一步操作。
4.装置发送信号给电磁阀，关闭燃气阀门，停止燃气供应。
灶具熄火检测灶具熄火保护装置通过红外线传感器进行火焰的实时监测。
红外线传感器能够感知到火焰产生的红外辐射，当火焰存在时，红外线传感器会输出电信号，指示火焰处于点燃状态。
一旦火焰熄灭，传感器输出信号为无电压状态。
停止燃气供应在灶具熄火后，装置根据红外线传感器输出的信号进行判断，如果传感器输出无电压信号，表明火焰已熄灭。
装置继而通过控制电磁阀关闭燃气阀门，停止燃气供应。
这样可以避免燃气持续流出，引发安全风险。
安装灶具熄火保护装置的安装相对简单。
一般来说，需要将设备放置在灶具附近，确保红外线传感器能够被火焰直接监测到。
同时，装置需要与灶具的燃气管道进行连接，以实现对燃气阀门的控制。
错误处理在实际使用灶具熄火保护装置时，可能会遇到一些误判情况。
例如，装置无法正常检测到火焰点燃，或者误判火焰已熄灭，导致燃气供应被中断。
为了解决这些问题，用户可以通过检查灶具和装置的连接情况，确保传感器正常工作，并确保没有其他物体遮挡传感器。
如若问题仍未解决，建议联系专业技术人员进行检修。
适用范围与发展前景灶具熄火保护装置主要用于燃气灶具的安全保护，广泛应用于家庭和商业厨房等场所。
随着人们对安全性的重视以及智能家居技术的不断发展，灶具熄火保护装置有望在未来进一步普及和提升。
厨房熄火保护装置需求书
厨房熄火保护装置需求书一、前言。
咱都知道厨房是个充满烟火气的地方，但有时候这火要是闹点小脾气，那可就危险啦。
所以呢，咱急需一个超棒的厨房熄火保护装置，就像一个忠诚的小火苗守护者一样。
二、基本需求。
# （一）功能需求。
1. 灵敏探测。
这个保护装置得像一个超级敏锐的小侦探，无论是天然气灶、煤气灶还是电磁炉，只要火焰突然熄灭，它都得能立刻发现。
不管是被风吹灭的、汤汁浇灭的，还是其他啥奇怪原因灭的，都逃不过它的“法眼”。
而且这个探测的速度一定要快，最好在火苗消失的瞬间就能察觉，不能磨磨蹭蹭的，等出了事才反应过来。
2. 自动断气断电。
一旦发现火焰熄灭，它就得像个果断的小卫士一样，迅速切断气源或者电源。
如果是天然气或者煤气灶，就得紧紧地把气阀关上，不让一点燃气泄漏出来，就像把调皮的燃气小怪兽关在笼子里一样。
要是电磁炉呢，就立刻切断电源，防止继续加热引发危险。
这个断气断电的动作要干脆利落，不能拖泥带水，而且要确保断得彻底，不能有什么小漏洞。
3. 故障自检。
这个装置还得有点自我检查的小本事。
就像人时不时要做个体检一样，它得能自己检查自己有没有问题。
要是它自己哪里出故障了，得能给咱一个明显的提示，比如亮个小灯或者发出点特殊的声音，告诉我们“我有点不舒服啦，快来看看我”。
这样我们就能及时发现问题，避免在关键时刻它掉链子。
# （二）安全需求。
1. 可靠耐用。
咱这厨房可是个忙碌的地方，每天都有锅碗瓢盆的交响曲。
所以这个熄火保护装置得经得住折腾，要像个坚韧的小战士一样，能在厨房这种有点潮湿、油腻，还有温度变化的环境里长期稳定工作。
不能用个几天就罢工，那可不行。
它得保证在我们需要它的时候，永远都能坚守岗位，保护我们的安全。
2. 安全防护。
除了正常的熄火保护功能，这个装置本身也不能成为一个安全隐患。
它的电路设计得合理安全，不能有漏电或者短路的风险。
而且它的材质也要安全，不能释放出什么有害物质，毕竟它可是在我们做饭的地方待着呢。
燃气灶具熄火保护装置
燃⽓灶具熄⽕保护装置燃⽓灶具燃⽓灶上⼀般有两个针，在开⽕时有⽕花的那个是点⽕针，点⽕针外⾯有⼀层⽩⾊陶瓷绝缘体另外⼀个针是熄⽕保护器熄⽕保护器热电偶离⼦感应针热电偶外⾯没有⽩⾊的陶瓷绝缘体离⼦感应针外⾯也有⼀层⽩⾊绝缘体。
国家强制要求燃⽓灶具必须带有熄⽕保护装置⽬前两种熄⽕保护燃⽓灶占有量平分秋⾊⼀、热电偶型熄⽕保护。
由热电偶和电磁阀组成独⽴的⼀套熄⽕保护装置该装置⼯作时不消耗其他电能。
将电磁阀安装在燃⽓灶具的旋塞阀内控制燃⽓通道，热电偶固定在燃⽓灶具的燃烧器附近，两根不同材料的⾦属焊接在⼀起的合⾦丝，当⼀端加热⼀端冷却时，合⾦丝之间能产⽣电流，电流作⽤于电磁阀驱动进⽓阀门保持打开状态。
它的作⽤主要是当燃⽓灶意外熄⽕的时候，起到⾃动断⽓的作⽤，防⽌出现燃⽓泄露引发重⼤事故，保护⼈⾝安全的作⽤。
下图就是热电偶型熄⽕保护的外观图，我们可以看出这种熄⽕保护为⼦弹型，分为⼀个感应探针，和两根导线组成，带绝缘⽪的导线（上图为黄⾊），接在感应针的内部尖端，另⼀端接在燃⽓灶点⽕总成的电磁阀上⾯，不带绝缘⽪的导线连接感应针的外壳，另⼀端接在点⽕总成的外壳上⾯，作为外搭铁出现。
感应探针的两端为不同的材质制作⽽成，通常尖端是镍铬合⾦，底下长长的是镍硅合⾦组成，当温差较⼤的时候就可以产⽣电动势，即可以作为电池出现。
热电偶熄⽕保护装置的特征直观判断⼀台炉具是否使⽤热电偶熄⽕保护装置，⼀般来说，通过⼀看探头，⼆看电池，就能知道。
热电偶熄⽕保护装置灶具有两个明显特点：灶具每侧⽕盖（也称分⽕器）的旁边固定有个铜柱的探头，探头顶部有段不锈钢段。
探头基本与分⽕器同⾼。
使⽤热电偶熄⽕保护装置的嵌⼊式灶具，⼀般只⽤⼀节1号电池；台式灶具⼀般不⽤电池。
热电偶熄⽕保护装置的⼯作原理热电偶熄⽕保护装置的电原理图如图1所⽰，热电偶熄⽕保护装置主要由两个装置组成，⼀个是热电偶，另外⼀个是电磁阀。
热电偶⽤来感应⽕焰的热度，并将热度转变成电能，传给电磁阀，并给电磁阀的吸合提供能量；电磁阀通过接受热电偶提供的能量，开启或者关闭⽓路。
燃气灶具熄火保护装置技术要求及试验方法
燃气灶具熄火保护装置技术要求及试验方法近年来，随着人们生活水平的不断提高，家用燃气灶具在日常生活中得到了广泛的应用。
为了保障用户的生活安全，燃气灶具必须配备熄火保护装置，以防止燃气泄漏引发火灾事故。
本文将从技术要求和试验方法两个方面对燃气灶具熄火保护装置进行深入探讨。
一、熄火保护装置的技术要求1. 安全性能要求：熄火保护装置必须具备良好的安全性能，能够在火焰熄灭或燃气泄漏时立即切断燃气供应，确保不会发生火灾事故。
2. 灵敏度要求：熄火保护装置应具备较高的灵敏度，能够在火焰熄灭的时间内快速反应，切断燃气供应。
同时还需要避免误切断，确保用户正常使用。
3. 可靠性要求：熄火保护装置在长时间使用过程中，应具备良好的可靠性，不易出现故障，确保其正常工作。
4. 耐久性要求：熄火保护装置需具备较高的耐久性，能够承受频繁的开关操作，保证长期可靠运行。
5. 防水防尘要求：熄火保护装置应设计防水防尘结构，以确保在潮湿环境下不受影响，保持正常工作状态。
6. 兼容性要求：熄火保护装置需满足不同型号和规格的燃气灶具的使用要求，具有较强的兼容性。
二、熄火保护装置的试验方法1. 灵敏度试验：使用专业的火焰检测仪器对熄火保护装置进行灵敏度试验，测试其在火焰熄灭时的反应速度和准确性。
2. 可靠性试验：通过模拟实际使用情况，对熄火保护装置进行长时间的开关操作，观察其可靠性和稳定性。
3. 耐久性试验：进行反复开关和高温高湿环境下的试验，测试熄火保护装置的耐久性和稳定性。
4. 防水防尘试验：将熄火保护装置放置在潮湿和灰尘较大的环境中，观察其工作状态和稳定性。
5. 兼容性试验：将熄火保护装置与不同型号和规格的燃气灶具进行配合使用，测试其兼容性和稳定性。
三、结论燃气灶具熄火保护装置技术要求及试验方法的完善，对于保障用户的生活安全具有重要意义。
只有通过严格的技术要求和试验方法，熄火保护装置才能确保在实际使用中能够可靠、稳定地工作，有效预防燃气泄漏引发的火灾事故的发生。
燃气灶自动熄火保护装置原理
燃气灶自动熄火保护装置原理
燃气灶自动熄火保护装置是一种保证燃气灶在使用过程中的安全性的装置。
其工作原理基于火炬效应和温度感应。
当燃气灶点火时，点火电源会给点火装置提供电流，点火装置会发出火花将燃气点燃。
此时，热电偶会感应到火焰的温度，并将这个信号传输给电控模块。
在正常情况下，火焰会将热电偶加热，使其产生一个微小的电流。
电控模块会根据这个电流信号确认火焰已经点燃，并继续为燃气灶提供供气状态。
但是，如果由于某种原因（如炉盖打开、风力过大等）导致火焰熄灭，热电偶将停止被加热，不再产生电流。
电控模块会检测到热电偶电流的中断，并判断火焰已熄灭。
为了确保安全，电控模块会立即切断燃气供应，停止燃气灶的供气状态，以避免产生可燃气体泄漏。
此外，燃气灶自动熄火保护装置还可能具备其他功能，如超时断电功能。
如果长时间未能点燃火焰，电控模块会自动关闭点火电源，以防止无用的燃气泄漏。
总的来说，燃气灶自动熄火保护装置通过检测火焰的存在与否，以及热电偶的电流信号，来控制燃气灶的供气状态，保障燃气灶在使用过程中的安全性。
火焰熄火压力自动保护装置)
火焰熄火自动保护装置一、概述火焰熄火自动保护装置选用进口高品质元器件，融先进的光电技术和微型计算机及其可靠实用的软件为一体而精心为燃气（油）锅炉的安全运行专门设计制作的。
对运行中出现的熄火故障能够及时报警指示并在立即给出联锁控制信号，确保人身及设置安全。
该系统具有灵敏可靠、显示直观、操作简单等优点。
二、特点及功能采用国际先进水平的光电技术，巧妙的利用火焰发出的紫外光作为控制对象，对其它光不起作用，既灵敏又可靠而光距可任意调，各回路之间互不干扰。
系统以高性的的西门子LOGO！核心，搞干扰能力强。
实时监控炉膛内燃烧器的火焰火焰熄灭时，立即声光报警燃烧器熄火时自动关闭总气燃料阀点火未成功时立即声光报警三、技术指标：1.输入电源：单相～220V±10%,50Hz±10%2.火焰控制路数：1-6路（可选功能订货注明）3.报警方式：声光报警3.压力测量范围：0-10Mpa（可选功能订货注明）4.压力上下限设定范围：全量程（可选功能订货注明）5.环境温度：0+40℃6.相对湿度：≤85%四、工作原理简介火焰熄火自动保护系统由火焰熄火控制电路、LOGO！智能控制器电路、声光报警电路、电磁阀门控制电路及电源控制电路等组成。
简介如下：1.火焰熄火控制电路。
该电路可根据客户的不同要求分别设置不同的路数。
每路均设置了火焰探测器及火焰控制器。
该电路利用光电原理，实时检测燃烧喷嘴有无火焰存在，当燃嘴出现熄火故障时立即发出熄火控制信号。
2.压力自动保护控制电路：该电路将压力讯号通过传感器送入压力数显表，当测量低于下限或高于上限时立即发出相应的控制信号。
（可选功能订货注明）3.智能控制电路：该电路是整个系统的核心。
由高性能的工业级LOGO！加上专用系统软件组成。
不管是火焰熄火信号还是压力控制信号均送入智能控制器中，经过判断处理后，发出相应的声光信号或者其它的控制信号。
4.声光报警电路：该电路接受智能控制器中送来的不同控制信号，发出相应的声光报警信息。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
家用燃气灶熄火保护装置
家用燃气灶熄火保护装置
上海煤气表具股份有限公司孔庆芳
广
摘要安全型家用燃气灶能在非正常情况下煤气泄漏时厦时切断煤气,防止用户的人身
和财产受到损害.
叙词:趱苎墨塞全矍曼
1前言
截止到1999年lO月底.上海市l6个城
区的平均气化率已高达98%,使用燃气的居
民家庭总户数已达约405万户.其中管道煤
气255万户,天然气4万户,液化石油气145
万户.随着上海市民住房条件的改善,生活
水平的提高,独用厨房越来越多,房屋装修
的档次越来越高.原密封性差,使用人数多
的公用厨房正逐渐减少.因此.住户对厨房
内使用的各种器具的安全性的要求相应地提
高.燃气灶,热水器,取暖器等民用燃具其
安全性更不容忽视,尤其当老人和孩子在家
中使用这些燃具时更要当心.近年来,由于
灶具使用不当造成煤气泄露中毒死亡事故时有发生.为此.上海市燃气管理处发布有关
条文规定自1998年lO月起禁止在上海市场销售非安全性家用燃气灶.这一规定的出台受到灶具生产厂家和广大用户的共同欢迎.我公司自销售带有熄火保护装置的安全型家用灶以来.由于下列兰方面的原因造成的事故还未发生过.
①沸液将火焰溢灭,造成煤气泄漏:
②打开煤气开关以为火点着了,但实际没有点着.造成煤气泄漏:
③灶具在使用过程中煤气突然中断.继而又恢复供气,造成煤气泄漏.
使用安全型燃气灶能够有效地防止上述
情况发生,安全装置能及时地切断未燃的煤气,不使大量外溢,从而保障用户的人身和
物质财产的安全.安全型家用灶由于增加了安全功能,用户在初次使用时较普通型灶具的操作总觉得有所不便,这主要是因为用户对安全装置的特性和工作原理不了解,操作不习惯引起的.目前在民用燃具上广泛使用的安全装置有:熄火保护装置,缺氧保护装
置和过热保护装置等.其中熄火保护装置是燃气灶上最普遍,最基本的安全装置.
4经济性比较及结论
对于工程经济性的评价包括两部分.一
是材料费及设备费.一是人工费.采用CSST 加铜管系统的材料费要比钢管系统贵.但人工费却可以大大降低这主要归功于CSST
管材施工上的方便与灵活性.在不增加系统投资的情况下.CSST加铜管系统的供气能力比钢管系统提高了63%,投资情况如表5所刁0
第14卷2000年第3期
表5新旧系统投资对比(美元)
由此可见,CSST是一种很有发展前途的
新型管材,随着CSST管材施工技术的进一步成熟,它必将得到更广泛的应用.★
一
2安全型熄火保护装置的种类及其工作原理民用燃气灶上最为常见和最实用的安全
熄火保护装置主要有双金属片式,离子针式, 热电式和光电管式.目前使用的几乎都是热电式,这主要是因其结构简单,安装方便,
成本低.可靠性较好等优点所决定的双金
属片式已基本被淘汰,离子针式也有少量应用.从发展的趋势看,光电管式也将用于高
档产品中.
2.1热电武以热电偶为火焰传感元件,电
磁阀为控制元件所组成的装置.当热电偶感知火焰意外熄火现象时,电磁阀就自动切断燃气通路.
热电式熄火保护装置关键元件是热电偶
和磁铁组件,见图1.
工作原理;以火焰加热其感热(尖端)部
分,由于热电偶的"热惰性",需保持此状态
一
段时间,直到热电偶的热端接点与冷端接
点之间产生温差,发生热电动势.所发生的
热电动势能激励电磁铁的铁芯和衔铁保持吸合状态,松开气阀按钮后,燃气主通路处于
打开状态.如果在使用过程中由于某种原因造成热电偶的热端温度下降,导致产生的热电势降低.当降到一定值时,电磁阀的铁芯
和衔铁脱离,在弹簧力的使用下,电磁阀切
断燃气通路,有效防止人身事故的发生.其
动作过程如图2所示.
2.2光电管式它是以光电管为火焰的传感
元件,以电磁阀为控制元件.光电管在感知
燃具火焰熄灭时.发出一个信号,这个信号
经放大后.控制电磁阀切断燃气通路.
光电管式熄火保护装置是一种较新的火
焰检测装置,除光电管外,还可用光电池,
光敏电阻等一系列元件作传感信号.它主要优点是可靠性好,动作迅速.而且可以与自
动点火,各种自动保护和报警等功能兼容.
但目前由于其制作复杂,成本也较高,并且
要引入交流电,因此只限于用于高档家用燃具中.
2_3离子针式这是一种利用火焰导电作用
的安全装置.燃烧的火焰中有正负离子存在. 检测电路通过离子针,一旦检测到离子的存在,其电路的阻抗就发生了变化,控制器发
出维持打开电磁阀的吸合电流.燃气主通道打开.如果由于某种原因造成火焰熄灭.控
制器发出信号再次点火.6s后,电路如果检
测不到离子的存在,则停止再点火并发出声
光报警同时切断维持电磁阀的吸合电流,电
图1熄火安全保护装置的热电偶和磁铁组件
^热端接点B冷端接点c激磁铁芯D吸引板
瞽讨好b
图2热电偶式熄火安全保护装置动作示意图
卜热电偶2一激励铁芯3一吸引板4一放电板5一小火燃烧器6一主燃烧器(a)点火时情况(b)燃烧器着火时情况(c)熄火时情况
'城市公用事业》
磁阀在弹簧力的作用下将燃气主通道关闭
下次操作时只要将开关复位即可进行下次点
火操作.这种安全装置的优点是不存在"热
惰性",适合大容量而且半封闭的燃具(如热
水器1应用.
3安全保护装置的技术要求
热电偶的基本技术要求:
①将热电偶从室温状态放入600℃的火焰上
加热,10s时测其热电动势≥12mV.
②将热电偶在6O0℃的火焰上加热5min后
切断气源,过1.5min测其热电动势≤l5mV.
⑨将热电偶在600℃的火焰上加热1.5min,
然后将其置入室温环境1.5min为1次,反复
操作12000次无异常,其内阻变化率≤12%.
电磁阀的基本技术要求:
①开阀电流~<200mA,闭阀电流≤5OA.
②给电磁阀通入500mA的电流,并外加20N
的静力使其处于开阀状态,接着去除外力,
切断电流为1次.反复操作12000次无异常,
其内阻变化率在-4-10%内.
熄火保护装置的技术要求:
①保护装置的最大开阀时间45s
②保护装置的最大闭阀时间60s.
4使用安全型熄火保护装置应注意的事项4.1普通的热电偶式熄火保护装置,由于电
磁阀的打开需要一定的电动势.而这一电动势是由热电偶探头受火焰加热以后产生的, 因此打开电磁阀需要一定的时间.使用时,
必须将开关按钮推到底再旋转点火,火焰点着后,继续按压3～5s秒才能使探头达到产生吸合电磁阀的电动势,这时松开开关,火焰
就会稳定燃烧.随着灶具使用时间的增加,
探头升温的速度会减慢,相应的按压开关按钮的时间就需要适当地延长.
4.2带有干电池的快速吸台熄火保护装置和带有声光报警装置的家用灶,由于打开电磁阀所需的电流和脉冲点火所需的能量都是由干电池提供,因此干电池的性能直接会影响到安全装置功能的发挥和灶具的正常使用. 电池能量不足会出现点火脉冲频率明显下降,电磁阀不易打开,此时应及时更新电池.
第14卷2000年第3期
4.3使用安全型熄火保护灶具仍需增强自我保护意识,每隔一段时间应对灶具的熄火保护装置进行自检,以确认熄火保护装置功能的完好.检查的方法是先点燃每个燃烧器,
点着后将开关旋钮旋至最小火位置,3min后如果火焰不熄灭.则熄火保护装置的传感元
件完好:然后将开关旋至大火位置,待正常
燃烧约3min后,关眦前阀门切断燃气供应
f此时灶具开关应处于开启位置).1min后再
开启灶前阀门,用火柴或打火机点燃燃烧器. 如果点不着则说明熄火保护装置的控制元件电磁阀功能完好;如果燃烧器上有火苗.则
要请专业维修人员对电磁阀进行维修.
4.4由于熄火保护灶'性能的好坏在很大程度上取决于传感元件(热电偶或离子针)与火焰的相对安装位置.因此日常生活中在清洗灶具
时不要轻易拉动或按压热电偶探头,否则会
影响其功能的发挥.另外,传感元件的探头
在长期使用后会有一些积碳或其他杂质吸附在表面延长其响应时间,这时只要用软布轻
轻擦拭即可
5结束语
随着科学技术的发展,实用,方便和可
靠的安全保护装置将会走入千家万户,未来
的家用灶具安全保护装置将向多品种,多功能,智能型方向发展,如设置过热保护,防
干烧装置,防空烧装置等.过热保护主要是
防止温度如油温过高引起的火灾;防干烧是
防止炊具内没有加热的物品时持续加热将炊具的底部烧穿;防空烧是在燃烧器上无炊具
时自动切断燃气,当炊具再放置到燃烧器上
时又自动点燃火焰.这样既安全又节约燃气. 总之,燃气是一种高效,清洁的能源,也是
易燃易爆的能源,人工煤气中含有CO,一旦
泄漏很容易引起中毒.天然气,液化石油气
虽然本身没有毒性,但使用不当同样会引起中毒.提高燃器具的制作质量和技术水平是生产厂家的责任,提高燃器具的使用质量则需要广大燃气用户的配台,希望通过厂家和用户的双方合作使燃气这一优质能源造福人类.(本文作者系上海煤气表具股份有限公司副总工程师)。
