热电偶式熄火保护装置
燃气具安装维修工题库400道
燃气具安装维修工题库400道总题量400道.填空172、多选题39、单选择39、判断116、简答34。
一、【填空题】1、燃气灶具按安装形式分（台式灶)、（嵌入式）。
2、燃气灶具按炉头个数分（单眼灶）、（双眼灶)、（多眼灶）。
3、普通灶具由（燃烧器)、（供气系统）、（总成）和其他部件组成。
4、普通灶具的燃烧器由(喷嘴）、（调风板)、（引射器)、（燃烧器头）、火盖等组成。
5、普通灶具点火装置主要为总成,内有(压电陶瓷）、（撞锤）、(拨片)、（弹簧）、(定位片）装置。
6、普通灶具供气系统主要由燃气管道和(T型管) 、(总成)等组成.７、镶嵌式灶具由(燃烧器)、（供气系统）、（自动熄火保护控制装置）、(自动点火装置）和其他部件等部分组成.8、新奥燃气表按照中心距分为:（90mm）、（130mm）两种。
9、新奥燃气表按照按照显示方式分为：(单显表）和（双显表)两种.10、普通灶具红火的处理方法有:（加强通风）、（降低湿度）、（清除杂质或脏物)。
11、普通灶具火焰不规则的处理方法有：(更换燃烧器）、（清通杂质）、(调整火盖位置）、(更换火盖）。
12、普通灶具火小的故障原因有：（燃气压力低）、（管道堵塞）、(胶管折）、(喷嘴堵）、（燃气表堵）。
13、燃气表与灶具之间应保持水平净距(300MM)，燃气表距墙不小于(25MM)。
14、灶具点火针与火盖的距离（4—6mm，）并对准火孔.15、灶具旋钮拧不动的原因（总程定位片卡住)和(总程推杆锈死）.16、总程与T型管之间靠（胶垫)密封。
17、灶具在使用时烟气中CO含量不超过（0.05%）.18、火盖变型的灶具燃烧时会造成(回火）现象。
19、火盖上喷嘴堵塞会造成（回火）。
20、燃气压力过高会造成(脱火）。
21、强排热水器使用（220V)交流电。
22、打火针的间距大于5mm或小于3mm时易出现（爆燃)和(点火困难).23、带脉冲点火的灶具点火成功率要（高)于电子点火的灶具。
灶具原理图解读
灶具的分类:
台式灶具 按结构形式分 嵌入式灶具
单眼
按灶眼数量分
双眼
三眼灶具
多眼灶具
欧式 按外观形式分 中式 燃气 按能源种类分
电气两用灶具
灶具的外部结构:
主要由面板，小火盖， 大火盖，旋钮，锅支架， 分火器，底壳，盛液盘等 组成。
旋钮
3D立体式进风补氧:
灶具的内部结构:
炉头 引射管 电磁阀
切断气源，从而起到安全保护的作用。
方法2：
用湿布包住熄火保护针再打开旋扭照样能
看到点火针没有发出火花。
点火方式：
第三代：自动延时脉冲点火，点 火准确率高，无须等待，（特设 延时4-6秒）
第二代：按压等待式脉冲点火， 点火时间长，需要用手持续按压 5-8秒钟。
第一代：普通台式灶具使用的电 子打火，使用寿命短暂，准确率 低下，容易产生爆火现象。
利用火焰温度
离子安全阀的结构图:
离子安全阀由离子感应针、自吸
电磁阀、点火控制器、微动开关 四部分构成
离子安全阀的原理:
利用火焰导电的原理，通过火焰把电流传送给电磁阀，再由电 磁阀来实现开关气源。 在燃气灶正常燃烧时，火焰离子的导电性给熄火保护系统提供了 回路信号，保证持续通气，而当意外熄火时，离子熄火保护系统会 在0.1秒内做出判断，切断气源。（特设5～8秒延时执行）
熄火保护装置:
离子感应式
热电偶式
热敏式
华帝首创 第三代熄火保护装置
反应速度慢 安全系数低
已淘汰
热电偶熄火保护装置的结构图：
热电偶熄火保护装置由热电偶感应针、电磁阀两部分构成
热电偶熄火保护装置的原理:
利用火焰加热（温度）热电偶产生热电动势（温
熄火保护工作原理

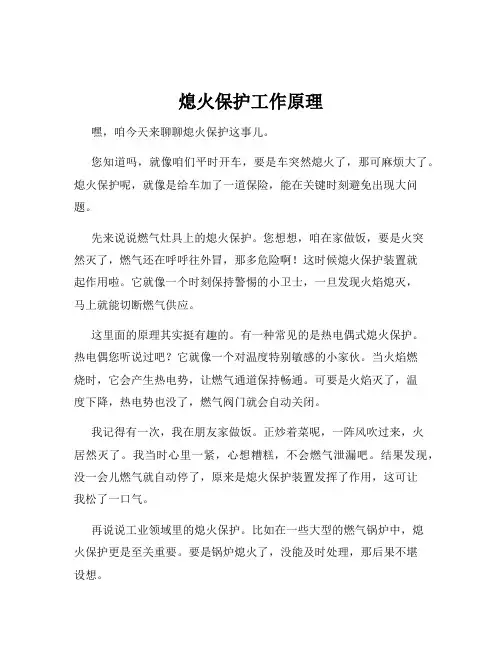

熄火保护工作原理嘿，咱今天来聊聊熄火保护这事儿。
您知道吗，就像咱们平时开车，要是车突然熄火了，那可麻烦大了。
熄火保护呢，就像是给车加了一道保险，能在关键时刻避免出现大问题。
先来说说燃气灶具上的熄火保护。
您想想，咱在家做饭，要是火突然灭了，燃气还在呼呼往外冒，那多危险啊！这时候熄火保护装置就起作用啦。
它就像一个时刻保持警惕的小卫士，一旦发现火焰熄灭，马上就能切断燃气供应。
这里面的原理其实挺有趣的。
有一种常见的是热电偶式熄火保护。
热电偶您听说过吧？它就像一个对温度特别敏感的小家伙。
当火焰燃烧时，它会产生热电势，让燃气通道保持畅通。
可要是火焰灭了，温度下降，热电势也没了，燃气阀门就会自动关闭。
我记得有一次，我在朋友家做饭。
正炒着菜呢，一阵风吹过来，火居然灭了。
我当时心里一紧，心想糟糕，不会燃气泄漏吧。
结果发现，没一会儿燃气就自动停了，原来是熄火保护装置发挥了作用，这可让我松了一口气。
再说说工业领域里的熄火保护。
比如在一些大型的燃气锅炉中，熄火保护更是至关重要。
要是锅炉熄火了，没能及时处理，那后果不堪设想。
工业上的熄火保护装置通常更加复杂和精密。
有的会通过检测火焰的光、热、电等信号来判断是否熄火。
一旦检测到熄火，就会迅速采取措施，比如停止燃料供应、启动报警系统等等。
有一回，我去一家工厂参观，正好看到他们在测试熄火保护系统。
工作人员故意模拟了熄火的情况，只见系统瞬间响应，各种警示灯亮起，操作工人迅速按照预定流程进行处理，那场面可真是紧张又有序。
总的来说，熄火保护工作原理虽然不复杂，但却非常重要。
它就像一个默默无闻的守护者，在我们不经意的时候，保障着我们的安全。
无论是家庭里的小炉灶，还是工业中的大设备，熄火保护都在发挥着它不可或缺的作用，让我们的生活和工作更加安心、更加放心。
所以啊，可别小看了这熄火保护，它可是在背后默默守护着咱们的安全呢！。
热电熄火保护装置 标准
热电熄火保护装置标准
热电熄火保护装置的标准主要包括以下内容：
1.适用范围：适用于使用GB/T 13611规定的燃气的燃烧器和燃烧器
具用热电式熄火保护装置，公称连接尺寸不大于DN50、最大进口压力不大于50kPa的燃气燃烧器和燃烧器具。
2.热电式熄火保护装置的定义和结构要求：定义了热电式熄火保护
装置的组成和结构，包括热电偶、磁控阀等部件。
3.安全要求：规定了当装置中的热电流失效时，熄火保护装置的安
全要求，以确保燃气设备和人员的安全。
4.试验方法：提供了试验方法，以验证热电式熄火保护装置的性能
和安全性。
5.检验规则：规定了熄火保护装置的检验规则，以确保其质量和性
能符合标准要求。
6.标识、安装和操作说明书：规定了熄火保护装置的标识、安装和
操作说明书的要求，以确保用户正确使用和维护设备。
7.包装、运输和贮存：规定了熄火保护装置的包装、运输和贮存要
求，以确保设备在运输和贮存过程中不会受到损坏或影响其性能。
总之，热电熄火保护装置的标准旨在确保燃气燃烧器和燃烧器具在使用过程中的安全性和可靠性，保障用户的人身财产安全。
燃气灶热电偶熄火保护原理
燃气灶热电偶熄火保护原理燃气灶是我们日常生活中常见的厨房电器之一，它使用燃气作为燃料，通过火焰加热来进行烹饪。
然而，由于燃气的特性，如果火焰熄灭或燃烧不完全，就会产生有害气体，对人体健康造成威胁。
为了保障使用者的安全，燃气灶通常都会配备热电偶熄火保护装置。
燃气灶的热电偶熄火保护原理是基于热电效应。
热电偶是一种能够将温度变化转化为电压变化的传感器，由两种不同金属的电极组成。
在燃气灶中，热电偶一端暴露在火焰中，另一端连接到燃气灶的控制电路。
当火焰燃烧正常时，火焰的热量会传导到热电偶上，使得热电偶产生电压。
这个电压信号会被传输到燃气灶的控制电路中进行处理。
在正常情况下，热电偶产生的电压信号会维持在一个较高的水平，表明火焰正常燃烧。
控制电路会根据这个信号维持燃气灶的供气状态，保持火焰稳定。
然而，当火焰熄灭或燃烧不完全时，热电偶接收不到足够的热量，电压信号会下降。
控制电路会监测到这个异常信号，并立即作出响应。
一般来说，控制电路会关闭燃气灶的气源阀门，停止燃气供应，以防止有害气体的产生。
通过热电偶熄火保护装置，燃气灶能够监测到火焰状态，及时切断燃气供应，保障使用者的安全。
这种保护装置是一种被动安全措施，能够在火焰熄灭或燃烧不完全时起到及时报警、切断燃气的作用。
值得注意的是，热电偶熄火保护装置只能监测火焰是否存在，而不能判断火焰的燃烧质量。
如果燃烧不完全产生有害气体，热电偶无法检测到。
因此，使用燃气灶时，还需要注意火焰的颜色和燃烧状态，保持通风良好，避免产生有害气体对人体的危害。
热电偶熄火保护原理是通过热电效应实现的。
当火焰正常燃烧时，热电偶产生的电压信号维持在较高水平，控制电路保持燃气供应。
当火焰熄灭或燃烧不完全时，热电偶的电压信号下降，控制电路会立即切断燃气供应，确保使用者的安全。
然而，热电偶熄火保护装置只能监测火焰是否存在，不能判断火焰的燃烧质量，因此还需要注意火焰的颜色和燃烧状态，保持通风良好。
燃气灶的热电偶熄火保护装置是一项重要的安全措施，能够有效预防火灾和有害气体的产生，保障使用者的生命财产安全。
港华紫荆产品资料一览
BRB-4052(S) /BRB-4052(P)
产品规格 面板材料 外形尺寸 开孔尺寸 适应气种 热负荷 点火方式 安全装置
双眼嵌入式 不锈钢/喷砂( T0.8mm SUS304) 高139 x 宽760 x 深450 mm 703 X 403 mm NG 左、右4.0kW 连续脉冲电子点火 热电偶熄火保护安全装置
BRH-5040(P)
产品规格
面板材料 外形尺寸 适应气种 热负荷 点火方式 安全装置
双眼台灶
SPCC (T0.4mm 喷不沾油粉) 高115 x 宽720 x 深380 mm NG 左3.6kW 右4.2kW 压电陶瓷式点火 热电偶熄火保护安全装置
产品特点： 高强度机身，炫酷喷涂处理，硬朗易清洁 全铜火盖，内外直火，全进风设计，火力更强劲 连体亮光搪瓷锅架，坚固耐用 左右大小燃烧器设计，适应不同烹饪 高灵敏熄火保护装置，“家添安心”
三眼嵌入式
不锈钢( T0.8mm SUS430) 高145 x 宽740 x 深440 mm 670 X 385 mm NG 左右4.0kW 中间1.2kW 连续脉冲电子点火 热电偶熄火保护安全装置
热电偶熄火保护装置的原理
热电偶熄火保护装置的原理热电偶熄火保护装置，这个名字听起来有点高大上，其实它的工作原理简单得很，咱们就来聊聊这玩意儿。
想象一下，冬天的晚上，家里暖气噼里啪啦地冒着热气，外面冷得像冰窖一样，这时候暖气突然不热了，咱们心里可真是七上八下，简直像坐过山车。
可别担心，热电偶就是为了避免这种情况发生的。
它的主要任务就是监控燃气的熄火状态，保护咱们的安全。
要是燃气灶上的火焰熄灭了，热电偶就像个小侦探，立刻检测到这个情况，迅速采取行动。
这个小装置的工作原理其实挺简单的，真的是“麻雀虽小，五脏俱全”。
它由两个不同金属的导线组成，接触到火焰后，会产生一定的电流，这就像是给它们喝了红牛，瞬间充满了活力。
一旦火焰熄灭，电流也就随之消失，热电偶就开始发出警报，直接切断燃气供应。
这样一来，咱们就不怕因为燃气泄漏而引发火灾，真是大大减轻了安全隐患。
想想看，真是一个“保镖”般的存在，保护着咱们的日常生活。
说到这里，不禁让我想起小时候家里用的那个古老的煤气灶，每次点火的时候都小心翼翼的，生怕一不小心就引起火灾。
现在有了热电偶，这一切都简单多了，安全感满满。
你看，它的工作就像是一个隐形的守护者，时刻关注着火焰的状态。
没有火焰，它就像失去了方向的船，立马停止工作，确保燃气不会继续泄漏。
真是“功夫下在平时”，把安全考虑得那么周到。
热电偶的反应速度也是相当迅速的，简直是“飞毛腿”级别的。
要是火焰突然熄灭，几乎瞬间就能察觉，真是让人佩服。
我们都知道，安全问题无小事，尤其是用燃气的地方，一不小心就可能酿成大祸。
热电偶的出现，就像是一把“保护伞”，时刻为我们遮风挡雨。
你可以想象，厨房里那股温暖的气息，背后其实有这么一个默默无闻的英雄在守护着。
热电偶的应用也不仅限于家庭，商业厨房、酒店，甚至一些工业设备中都有它的身影。
可以说，它真的是无处不在的安全卫士。
无论是烹饪美食的餐馆，还是生产设备的工厂，都需要它来保障安全。
这种“多面手”的特性，让热电偶在各种场合都能发挥出色的作用。
熄火保护
燃气灶安全保护——装置熄火保护装置是指在燃气灶由于意外熄火时（比如水溢出将火打灭之类），燃气灶自动关闭气源，从而保障用户安全的装置，是影响灶具安全的主要部件。
现国家已经强制性要求燃气灶必须带有熄火保护装置，目前该装置主要分为热电偶式和离子感应式两种。
热电偶式熄火保护装置热电偶式：该装置是由热电偶和电磁阀两部分所组成，由两种不同的合金材料组合而成，当加热时会产生电压，合金丝之间能产生电流，电流作用于电磁阀使其保持打开状态。
如果火焰熄灭，热电偶温度下降，电压消失，则电磁阀关闭气路。
每个炉头各有一套热电偶、电磁阀来控制气路通道，安全系数高，即使其中一边出现故障，也不会影响另外一个炉头的正常使用。
但它存在一定热惰性，使热电偶输出的电流不能随着火焰熄灭而立即消失，对意外熄火的反应较慢，一般需要5-10s左右才能关闭燃气阀，不过这点泄露量是不会引起任何安全问题的。
目前大部分品牌厂家的灶具都是选用的这种方式，其中以西班牙0KALI公司生产的熄火保护装置最为稳定。
离子感应式熄火保护装置离子感应：该装置是利用燃气在燃烧时火焰带有离子并具有单向导电特性，使用的自吸阀，通电后自吸阀自动打开，通过炉头上的离子感应针，感应火焰，由电池供电来维持，一旦针感应不到火焰，则电池停止供电，自吸阀关闭。
这种方式的优点在于切断燃气速度很快。
该装置左右炉头共用一个自吸阀，经过此保护装置后的气路通道不能再分开，如果熄火保护装置出现故障或者一边炉头出现故障，都会造成整个炉灶都不能使用。
其次耗电量大，此类灶具要经常更换电池。
所以目前灶具厂商也很少采用这种保护装置。
为了安全需要，燃气灶的熄火保护装置是非常必要的，所以在购买燃气灶时，一定要注意是否安装了熄火保护装置。
燃气灶熄火保护装置原理？燃气灶的三种常用熄火保护？
燃气灶熄火保护装置原理？燃气灶的三种常用熄火保护？随着现代经济不断的增长，大家的家里几乎上每家每户都有燃气灶。
但是大家对燃气灶有了解多少，燃气灶是一个危险的东西，只有懂得如何去正确使用，才比较放心哦，一定要去了解这一方面的注意事项，下面是小编自己整理出来的燃气灶熄火保护装置原理?燃气灶的三种常用熄火保护?一些资料，希望对你有所帮助。
燃气灶熄火保护装置原理?1、热电偶保护，是靠火烧到热电偶，热电偶受热导通，给电磁阀供电，煤气通路，正常燃烧。
热电偶保护的刚点火的时候都需要按几秒打火开关。
2、感应针保护，(具体名字我也不知道，只是知道工作方式)，是靠火的导电性来完成保护的。
当火烧到感应针，火导电感应针导电(二者就相当于电路当中的开关)，电磁阀打开。
煤气通路，可以正常燃烧。
燃气灶的三种常用熄火保护?1、热敏式：又称双金属片式。
双金属片是由两种不同膨胀系数的金属制合而成，在温度的作用下，膨胀系数大的金属一面会向膨胀系数小的金属一面弯曲，当失去温度时，原已膨胀弯曲的金属又会慢慢恢复到原来的状态，因此双金属片又称为记忆合金。
将双金属片用作安全保护装置的传感器，正是利用了双金属片在温度作用下膨胀弯曲的特性。
双金属片保护装置的优点是结构简单、成本低。
缺点是安装困难，对双金属片的安装位置及旋塞阀和燃气阀的都有很高的要求，且热惰性大，开阀及闭阀的时间较长，使用寿命短。
2、热电式：该装置也是利用了燃气燃烧时产生的热能。
热电式熄火安全保护装置由热电偶和电磁阀两部分所组成，热电偶是由两种不同的合金材料组合而成。
不同的合金材料在温度的作用下会产生不同的热电势，热电偶正是利用不同合金材料在温度的作用下产生的热电势不同制造而成，它利用了不同合金材料的电热差值。
热电式安全保护装置结构简单、安装方便、成本低，目前已得到广泛应用。
但此种保护装置以热电偶作为热传感器，缺点是热惰性大、反应速度慢，使人感到操作不方便，且使用寿命短，旋塞阀与电磁阀的安装精度要求较高。
离子熄火保护系统
离子熄火保护系统
从楼主描述的熄火保护头是单根导线，感觉是离子探头。
判断热电偶或离子熄火保护的简单方法：将燃烧控制正常的火头打着后调小火，人为的吹灭。
吹灭后立即断气保护的为“离子”保护。
吹灭后几十秒才关闭燃气阀门的为“热电偶”熄火保护装置。
目前市场上的燃气灶，采用的意外熄火保护装置主要有两种——热电偶和离子阀。
市面上大多数厨卫品牌采用的都是热电偶熄火保护装置。
热电偶熄火保护就是把两种不同的金属焊接在一起，安装在灶具燃烧器上，当火焰正常燃烧时，由于金属棒一端接触火焰，另一端不接触火焰，两种金属产生温度差，这种温度差会产生电压，电流通过磁感线圈的作用把燃气阀门吸住维持供气。
当火焰意外熄灭时，金属棒慢慢冷却，两端不存在温差，电压就消失了，电磁阀门在弹簧力的作用下复位。
封住通往燃烧器的燃气通道，达到阻止燃气泄露的目的。
由于金属棒冷却时间较长，这种熄火保护的方式存在一个较大的缺点：它的反应速度较慢，需要40秒才能关闭燃气阀门。
离子熄火保护系统基于火焰导电原理而发明，当燃气灶正常燃烧时，火焰燃烧区域内的气体因高温作用被离子化，具有导电性，这种微电流能给熄火保护系统提供回路信号，保证持续通气；而当意外熄火时，微电流消失，回路切断，离子熄火保护系统能在0.1秒内做出判断，切断气源。
相比于普通意外熄火保护的40秒，“离子熄火保护”的安全熄火感应速度快了几十倍。
燃气灶热电偶熄火保护的故障原因分析探讨
燃气灶热电偶熄火保护的故障原因分析探讨发布时间：2021-07-01T16:13:10.237Z 来源：《科学与技术》2021年第29卷7期作者：孙立东周晓松[导读] 本文介绍了热电偶的定义，热电偶的工作原理，热电偶的分类及优缺点，带热电式熄火保护装置阀总成的故障原因及试验分析，孙立东周晓松华帝股份有限公司广东中山 528415摘要：本文介绍了热电偶的定义，热电偶的工作原理，热电偶的分类及优缺点，带热电式熄火保护装置阀总成的故障原因及试验分析，热电偶与电磁阀的连接不良导致的故障进行分析, 操作方法不当导致的故障进行分析。
关键词：热电偶热电偶熄火保护工作原理分类优缺点安装故障分析 1.引言：热电偶熄火保护的概况随着燃气灶具的普及面日趋扩大，在燃气的使用中发生的中毒、火灾等安全方面的问题也较多，因此燃气用具的安全使用受到了国家地方各级政府的充分重视，所以国家在2001年2月1日起，家用嵌入式燃气灶具必须安装熄火保护装置。
2. 什么是热电偶？热电偶是一对一端连接不同材料的导体，在火焰温度作用下内部可产生热电势，并利用热电势来探测受控火焰的传感元件。
3. 热电式熄火保护组成及工作原理热电式熄火保护装置是由热电偶和电磁阀两部分组成。
热电偶的电极由两根不同材质的导体组成。
直接测温端叫测量端（或称受热端点），接线端叫参比端（或称冷端）。
当测量端被加热时，测量端与参比端存在温差，就会产生热电动势，这种由于温度不同而产生电动势的现象称为塞贝克效应。
热电偶的热电动势将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电偶的长度、截面大小、直径无关，各种热电偶的外形常因需要而不相同，但是它们的基本结构却大致相同。
当热电偶顶端A被火焰加热时，A点和B点之间产生温度差，从而产生热电势，热电偶的引线与电磁阀的绕组线圈连接，在电磁阀的回路中产生的电流足够大时，激励磁体铁C产生的磁性足以克服弹簧E 的作用力，吸住磁铁片D，使电磁阀处于吸合的开阀状态。
熄火保护热电偶 直径
熄火保护热电偶直径英文回答：Ignition protection thermocouples are used in various industries and applications to ensure safety by preventing the ignition of flammable substances. These thermocouples are designed with a specific diameter to meet the requirements of the system they are used in.The diameter of the ignition protection thermocouple is an important factor that needs to be considered during the design and selection process. It affects the sensitivity and response time of the thermocouple. A larger diameter thermocouple will have a slower response time but can withstand higher temperatures and provide more accurate measurements. On the other hand, a smaller diameter thermocouple will have a faster response time but may not be able to handle high temperatures.For example, in an industrial furnace where thetemperature can reach extremely high levels, a larger diameter thermocouple would be preferred to ensure accurate temperature readings and withstand the intense heat. On the other hand, in a laboratory setting where quick temperature changes are required, a smaller diameter thermocouple would be more suitable to provide rapid response.In addition to the diameter, other factors such as the material of the thermocouple and the environment it will be used in also play a crucial role in determining the effectiveness of the ignition protection thermocouple. The material should be able to withstand high temperatures, resist corrosion, and have good thermal conductivity. The environment, such as the presence of corrosive gases or chemicals, can also impact the performance and lifespan of the thermocouple.In summary, the diameter of the ignition protection thermocouple is an important consideration in its design and selection. It affects the sensitivity, response time, and temperature range of the thermocouple. The specific diameter chosen will depend on the requirements of thesystem and the application it is used in.中文回答：熄火保护热电偶是用于各种行业和应用中的一种安全装置，以防止可燃物质的点火。
热电偶熄火保护装置[实用新型专利]
![热电偶熄火保护装置[实用新型专利]](https://img.taocdn.com/s3/m/a38ad88e9b6648d7c0c74641.png)
专利名称：热电偶熄火保护装置专利类型：实用新型专利
发明人：蒋春飞,李文庆
申请号：CN201820253980.X 申请日：20180212
公开号：CN207893810U
公开日：
20180921
专利内容由知识产权出版社提供
摘要：本实用新型公开了热电偶熄火保护装置，包括与电磁阀连接的电极、感应头与控制器，电极正极通过连接头与电磁阀螺纹连接，电极正极通过导线连接到感应头，感应头通过定位套安装在灶具上，电极负极通过连接端子连接到控制器，电极包括圆台结构的端部与负极绝缘导线，负极绝缘导线外包裹有管套，管套的一端向外成90度弯折并抵在端部，管套采用导电材料制成并与导线连接，连接头与管套绝缘连接，连接头带有外螺纹、尾端外周设置有挡环，连接头外周设置有凹槽，凹槽的横截面为梯形结构且与挡环相邻。
该热电偶可以满足市面上绝大多数的灶具结构，与电磁阀、灶具连接良好，还能在原有的功能上增加产品的定时功能，实现控制功能并且效果极佳。
申请人：宁波奥凯安全科技有限公司
地址：315609 浙江省宁波市宁海县梅林塔山区红塔路11号
国籍：CN
代理机构：杭州天昊专利代理事务所(特殊普通合伙)
代理人：何碧珩
更多信息请下载全文后查看。
热电偶熄火保护装置的工作原理
热电偶熄火保护装置的工作原理一、什么是热电偶熄火保护装置说到热电偶熄火保护装置，大家的第一反应是不是觉得又是啥高科技玩意儿？其实它就是咱们日常生活中用的燃气灶、热水器这些设备里不可或缺的安全小伙伴。
大家都知道，燃气设备如果因为某些原因熄火了，那可是大事儿！可能一不小心就会发生煤气泄漏，着实吓人。
这个热电偶熄火保护装置，顾名思义，它就像是一个“守护神”，确保一旦火苗熄灭，马上就能切断气源，避免大麻烦。
简单来说，它就是一个能“感应”火苗的安全装置，火灭了，它就给你“啪”地关掉煤气，防止危险发生。
说白了，就是不给坏事发生的机会。
二、它是如何工作的这个热电偶熄火保护装置到底是怎么做的呢？其实原理挺简单的，别看它外表小巧，里面可是大有乾坤。
它的核心部分就是一个叫做“热电偶”的东西，大家可以想象它就像是一根细细的小棒，安装在灶具或者热水器上，和火苗亲密接触。
正常情况下，火苗把热电偶加热，热电偶就会产生一定的电流。
这个电流就像是信号，告诉控制系统：“火还在呢！”控制系统就会继续供应燃气，不让火灭了。
可是万一火灭了呢？这时，热电偶就冷却下来，电流消失，控制系统立马就会“警觉”到火灭了，于是就会切断燃气供应。
其实就是靠这个“温度—电流—信号”的转换，确保了燃气不会在没有火苗的情况下继续泄漏。
简单的原理，不简单的安全效果，听起来是不是挺牛逼的？三、热电偶熄火保护装置的优势说到这里，大家可能会想，这个装置是不是也有其他的一些“牛逼之处”呢？哈哈，没错！它的优势可多了。
它是自动的！不需要咱们亲自动手去关气阀，也不用担心忘记关气，这个小装置一旦发现火灭，就立刻动作。
它的反应速度超快，火一灭，它就立刻切断气源，根本不给煤气泄漏的机会。
就像是一个特警，火一熄，立即出手制止！而且它还能省电，因为它不需要外部电源，完全依靠火苗产生的热量工作。
再比如，它不受外界环境的影响，像是风吹得再大，火灭的再快，它都能精准反应，保障安全。
这就是它的强大之处，靠谱又省心。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
热电偶式熄火保护装置
热电偶式熄火保护装置也称为热电式熄火保护装置，其主要结构如下图。
其特点是:它受热时会产生热电势。
利用这个特点，可组成各种各样的保护装置。
热电偶式熄火保护装置包括热电偶和电磁阀两大部分，所以又称为磁控安全阀，是现代燃气具较多使用的一种熄火保护装置。
磁控安全阀用热电偶作热敏感元件，它把热电偶放置在小火或主燃烧器的火焰范围内。
当热电偶受热时，两种不同金属中的自由电子接受热能，运动加剧而形成热电势，这是一个热电能转换过程。
把热电偶产生的电势接入电磁阀的线圈，产生磁场使电磁阀动作，气阀开启，主气道中的燃气导通，维持主燃烧器正常燃烧。
一旦热电偶检测的火焰熄灭时，热电偶引出线端的电势很快下降至零，磁控阀线圈失电，在弹簧的作用下，它迅速复位，阀门垫封住气源通道，中止供气。
热电偶式熄火保护装置的工作原理，如下图所示。
注意，热电偶安装时应让火焰加热部位达6～10mm，才能获得最有效的热启动电势，如下图(a)所示。
而图(b)、(c)均不能达到足够的电势，导致电磁阀关闭。
安装完毕可进行加热试验，如果发现磁控阀吸力不足或没有吸引动作，应检查接线是否良好，接口电阻是否过大或磁壳短路而导致工作不正常。
严禁用强压、剧振、大力敲击的方法进行安装。
热电偶式熄火保护装置的规格性能要求如下:
①吸合时间:小于10s;脱开时间:小于25s;
②磁控阀吸力:大于0.6kg;
③磁控阀工作环境温度:不大于80℃;
④使用寿命:大于30000次。
安装和使用磁控安全阀，应该注意以下事项：
①保持阀门和磁控阀表面的清洁。
因磁控阀容易遭到灰尘和污垢的破坏而导致功能不稳定。
②且勿让磁控阀及轴心棒受到强烈震动或变形，否则会影响磁控阀的灵敏度和使用寿命。
③不可使用低质量的润滑油。
④应防止磁控阀受到水的浸浇，否则会导致接触电阻增大而影响动作的可靠性。
使用热电偶作熄火保护的方法有多种。
例如:燃气灶可把热电偶放置在燃烧器火焰旁，而热水器则把热电偶装置在小火旁边，它检测的是小火是否熄灭，而不检测主燃烧器的火焰。
因为热水器关水时会熄灭主燃烧器，而让小火继续点燃。
当打开水阀时，小火直接把主燃烧器点燃，继续供应热水。
热电偶式熄火保护装置主要有直接关闭式和隔膜阀式两种。
直接关闭式热电偶式熄火保护装置（如下图）。
这种装置的工作过程如下:当点火时，先压下气阀按钮，同时点火装置产生的电火花点燃火种，热电偶的感热部位被加热，由于热电偶的“热惰性”，需要保持此状态一段时间，直到热电偶产生的电流能激励电磁阀的铁芯和衔铁保持吸合状态，再松开气阀按钮。
若在使用中长明火种熄灭或其他原因造成热电偶热端温度下降，导致热电偶产生的电流降低。
当降到一定值时，电磁阀的铁芯和衔铁脱离，在弹簧力的作用下，电磁阀密封垫圈切断气路，有效防止人身事故和节约能源。
隔膜式热电偶式熄火保护装置（如下图）。
其工作原理与直接关闭式类似，唯一不同之处在于后者是利用电磁阀密封垫直接切断气源，而前者是利用塑料隔膜来完成任务。
电磁阀吸合时，控制薄膜上方压力的燃气入口被关闭，出口同时开启，作用在薄膜上方的压力逐渐下降，燃气通路被打开。
如果遇到火焰熄灭，热电偶提供的电流逐渐减少，当少到一定程度时，电磁阀断开此时控制薄膜上方压力的燃气入口被开启，出口关闭，这样作用于薄膜上方的压力不断升高，最后切断气源通道。
热电偶式熄火保护装置的优点是线路简单、可靠，缺点是热惰性大，点火时必须按住按钮10～15s再松开，让小火对热电偶加热一段时间，否则，可能会因热电偶产生的电流不够，电磁阀的磁力不足以抵消弹簧的弹力，使阀瓣上移，点着的小火又重新熄灭。
由于热电偶及双金属簧片检测的都是热量，所以它们存有两个明显的缺点:
一是热惰性，使热电偶输出的电流不能随着火焰熄灭而立即消失，双金属簧片也不会立即复位，因此，它们对火焰意外熄灭的反应较慢，一般需要20s左右，才能关闭主燃气阀;
二是会被除火焰以外的其他热源的加热，而发生误动作。
例如燃气烤箱在使用过程中，箱内的辐射板或其他耐火材料已处于高温状态，一旦火焰熄灭，高温的箱体仍可使热电偶或双金属簧片维持一段时间足够的热量。
为了避免上述缺点，可采用光电式或火焰导电式熄火保护装置。
