拔出法测混凝土强度

合集下载

拔出法检测混凝土强度资料

拔出法检测混凝土强度资料

圆环式装置
圆环式装置
1 3
2
5
d2
d1
4
h
h1
1
1
1-1
反力支承内径=55mm,胀簧锚
d1
固台阶外径=25mm,锚固件 的锚固深度=25mm,钻孔直
d2
径=18mm
d3
1—拉杆;2—对中圆盘;3—胀簧;4—胀杆;5—反力支撑 圆环式拔出仪试验装置示意图
三点式装置
1 3
2
d2
4
d1
h
h1
1
1
拔出法检测混凝土强度
山东建筑大学 李安起
主要内容
1 概述 2 试验装置 3 拔出试验 4 测强曲线 5 强度换算及推定 6 检测依据的标准 7 最新研究进展
1 概述
1 概述
• 拔出法检测混凝土强度是一种半破损的检测方法。
按锚固件安放时间。
按拔出仪反力支承的类型。
预埋拔出法 拔出法后装拔出法圆三环点式式
三、测点布置要求 (5)测点应避开接缝、蜂窝、麻面部位和混
凝土表层的钢筋、预埋件。 (6)检测部位混凝土表层与内部质量应一致。
当混凝土表层与内部质量有明显差异时, 应将薄弱层清除干净后方可检测。 (7)结构或构件的测点应标有明显的编号, 必要时应在记录纸上描绘测点布置示意图。
3 拔出试验
四、检测前的仪器、设备检查 • 检测前,应对钻孔机、磨槽机、拔出仪的
①更换液压油后; ②更换测力装置后; ③经维修后; ④拔出仪出现异常时; ⑤超过校准有效期限(有效期限为一年); ⑥遭受严重撞击或其他损害。
2 试验装置
三、钻孔机 钻孔机可采用金刚石薄壁空心钻或冲击电
锤。金刚石薄壁空心钻应有冷却水装置。 钻孔机宜有控制垂直度及深度的装置。

拔出法检测混凝土强度

拔出法检测混凝土强度
拔出法检测混凝土强度
CLICK HERE TO ADD A TITLE
山东建筑大学 李安起
1
WORKREVIEW
概述
CONTENTS
主要内容
2
试验装置
UNDERWORK
3
拔出试验
WORKHARVEST
4
测强曲线
FUTUREOUTLOOK
5
强度换算及推定
UNDERWORK
6
检测依据的标准
WORKHARVEST
自然养护或蒸气养护出池后经自然养护7d以上。
抗压强度为10~60MPa;
不掺引气型外加剂;
山东地标测强曲线的适用范围
圆环式拔出试验装置,宜用于粗骨料最大粒径不大于40mm的混凝土;
三点式拔出试验装置,宜用于粗骨料最大粒径不大于60mm的混凝土。
检测部位的混凝土表层与内部质量应一致。当混凝土表层与内部质量有明显差异时,应将薄弱表层清除干净后方可进行检测。
三点式装置
1—拉杆;2—胀杆;3—胀簧;4—反力支承 三点式拔出仪试验装置示意图 反力支承内径=120mm,锚固件的锚固深度=35mm,钻孔直径=22mm
2 试验装置
拔出仪 拔出仪由加荷装置、测力装置及反力支承三部分组成。 拔出仪的加载装置一般采用油压系统,由手动式油泵的油压使油缸的活塞产生很大的拔出力; 测力显示装置可采用数显式或指针式; 拔出仪反力支承有圆环式和三点式两种。
将胀簧插入成型孔内,通过胀杆使胀簧锚固台阶完全嵌入环形槽内,保证锚固可靠。
施加拔出力应连续均匀,速度应控制在0.5~1.0kN/s。
拔出仪与锚固件用拉杆连接对中,并与混凝土表面垂直。
施加拔出力至混凝土开裂破坏、测力显示器读数不再增加为止,记录极限拔出力值精确至0.1kN。

最新国家开放大学电大《建筑结构试验》期末题库及答案

最新国家开放大学电大《建筑结构试验》期末题库及答案

最新国家开放大学电大《建筑结构试验》期末题库及答案考试说明:本人针对该科精心汇总了历年题库及答案,形成一个完整的题库,并且每年都在更新。

该题库对考生的复习、作业和考试起着非常重要的作用,会给您节省大量的时间。

做考题时,利用本文档中的查找工具,把考题中的关键字输到查找工具的查找内容框内,就可迅速查找到该题答案。

本文库还有其他网核及教学考一体化答案,敬请查看。

《建筑结构试验》题库及答案一一、单向选择题(每小题3分,共计36分,将选择结果填入括弧)1.下列各项,( )项不属于生产检验性试验。

A.鉴定服役结构的可靠性B.鉴定结构的设计和施工C.检验预制构件的性能D.新结构应用于实际工程之前的模型试验2.( )不允许试验结构产生转动和移动。

A.固定端支座 B.滚动铰支座C.固定铰支座 D.固定球铰支座3.结构受轴向拉压作用情况,( )的布片和测量桥路的特点是:消除了温度影响,也消除了偏心荷载的影响,桥路测量灵敏度提高一倍,但使用的应变片较多。

A. 外设补偿片的半桥测试方案B.测量应变片互相补偿的半桥测试方案C.外设补偿片的全桥测试方案D.测量应变片互相补偿的全桥测试方案4.下列各项中,( )项不是无损检测技术的主要任务。

A.评定建筑结构和构件的施工质量B.为制定设计规范提供依据C.对古老的建筑物进行安全评估D.对受灾的、已建成的建筑物进行安全评估5.( )检测技术可用于混凝土结合面的质量检测和混凝土内部空洞、疏松等缺陷的检测。

A.超声法 B.钻芯法C.回弹法 D.扁顶法6.在结构试验的试件设计时,对于整体性的结构试验试件,尺寸比例可取为原型的 ( )A. 1/4~1 B.1/2~1C.1/5—1 D.1/10~1/27.常用的弹性模型材料不包括以下哪一种?( )A.石膏 B.水泥砂浆C.金属材料 D.塑料8.用量纲分析法进行结构模型设计时,下列量纲中,( )项不属于基本量纲。

A. 质量 B.应力C.长度 D.时间9.下列原因所引起的误差属于随机误差的是( )。

后装拔出法检测混凝土强度

后装拔出法检测混凝土强度

钻取芯样附近做 个测点的拔出试验 取 个拔出力的平均值代

式计算每个芯样对应的混凝土强度换算值 修正系数可
按下式计算
式中
修正系数 精确至 第 个混凝土芯样试件抗压强度值 精确至
对应于第 个混凝土芯样试件的 个拔出力平均
值的混凝土强度换算值
精确至芯Βιβλιοθήκη 试件数单个构件的混凝土强度推定
单个构件的拔出力计算值 应按下列规定取值 当构件 个拔出力中的最大和最小拔出力与中间值之差
的混凝土
拔出仪
拔出仪由加荷装置 测力装置及反力支承三部分组成 拔出仪应具备以下技术性能
工程建设标准全文信息系统
工程建设标准全文信息系统
额定拔出力大于测试范围内的最大拔出力
工作行程对于圆环式拔出试验装置不小于
对于三
点式拔出试验装置不小于
允许示值误差为
测力装置宜具有峰值保持功能
拔出仪应每年至少标定一次 如遇下列情况之一时 应重
立方体
x 试块的抗压强度值
混凝土强度推定值 相当于强度换算值总体分布中保证率
z 不低于 的强度值
w 应用拔出法前 应通过专门试验建立测强曲线 见附录
并需经工程质量主管部门审定 测强曲线允许相对标准差不
.c 大于
从事拔出法检测 拔出仪标定和维修人员 均应经过主管
om 部门认可的单位专门培训与考核 并持有培训单位颁发的合格
工程建设标准全文信息系统
拔出试验 将胀簧插入成型孔内 通过胀杆使胀簧锚固台阶完全嵌入 环形槽内 保证锚固可靠 拔出仪与锚固件用拉杆连接对中 并与混凝土表面垂直 施加拔出力应连续均匀 其速度控制在 施加拔出力至混凝土开裂破坏 测力显示器读数不再增加 为止 记录极限拔出力值精确至 对结构或构件进行检测时 应采取有效措施防止拔出仪及 机具脱落摔坏或伤人 当拔出试验出现异常时 应作详细记录 并将该值舍去 在其附近补测一个测点 拔出试验后 应对拔出试验造成的混凝土破损部位进行修 补

后装拔出法评定混凝土强度检测记录

后装拔出法评定混凝土强度检测记录

后装拔出法评定混凝土强度检测记录混凝土强度是评定混凝土质量的一个重要指标,常常需要进行检测以确保其达到设计要求。

其中,后装拔出法是一种常用的检测方法,本文将对该方法进行评定,并给出相应的混凝土强度检测记录。

一、后装拔出法原理二、后装拔出法仪器和材料1.拔出试验机:拔出试验机由传感器、液压系统和控制系统组成,用于施加拔出力。

2.试验用的钢棒和插入件:钢棒应符合标准要求,插入件由支撑环、刚性环和应力环组成。

三、后装拔出法操作步骤1.准备工作:根据拔出试验机的要求,进行机器设备的调试和校正,确保试验结果的准确性。

2.钢棒的安装:按照设计要求,确定插入件的位置和数量,并将其嵌入混凝土梁内。

3.拔出试验:在混凝土养护期结束后,使用拔出试验机施加拉拔力,逐渐拔出钢棒。

记录下每个拔出钢棒的拔出深度和相应的拔出力。

四、后装拔出法检测记录混凝土强度检测记录需要包含以下内容:1.工程名称、施工单位、检测单位等基础信息。

2.检测日期、时间和地点。

3.拔出试验机的基本参数:包括最大拉拔力、加载速率等。

4.钢棒的安装情况:包括插入件的数量、位置以及预埋深度等。

5.拔出试验过程中的记录:包括每个钢棒的拔出深度和相应的拔出力。

6.强度计算和数据处理:根据钢棒拔出深度和拔出力的关系,计算出对应的混凝土强度,并进行数据处理。

7.结果分析和评定:根据设计要求和相关标准,对检测结果进行评价和分析。

8.检测人员的签字和检测报告的编制。

总结:后装拔出法是一种常用的混凝土强度检测方法,通过施加拉拔力来拔出预埋的钢棒,根据拔出深度和拔出力的关系来评定混凝土强度。

在进行检测时需要准备好相应的仪器和材料,并严格按照操作步骤进行。

检测记录需要详细记录试验过程和结果,并进行数据处理和结果分析。

在实际应用中,需要根据设计要求和相关标准对结果进行评定,以判断混凝土的质量和满足工程要求。

检测混凝土目前有些什么方法

检测混凝土目前有些什么方法

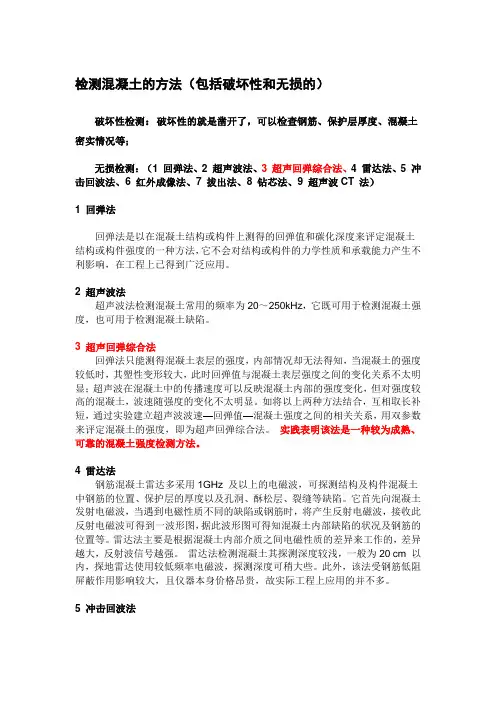

检测混凝土的方法(包括破坏性和无损的)破坏性检测:破坏性的就是凿开了,可以检查钢筋、保护层厚度、混凝土密实情况等;无损检测:(1 回弹法、2 超声波法、3 超声回弹综合法、4 雷达法、5 冲击回波法、6 红外成像法、7 拔出法、8 钻芯法、9 超声波CT 法)1 回弹法回弹法是以在混凝土结构或构件上测得的回弹值和碳化深度来评定混凝土结构或构件强度的一种方法,它不会对结构或构件的力学性质和承载能力产生不利影响,在工程上已得到广泛应用。

2 超声波法超声波法检测混凝土常用的频率为20~250kHz,它既可用于检测混凝土强度,也可用于检测混凝土缺陷。

3 超声回弹综合法回弹法只能测得混凝土表层的强度,内部情况却无法得知,当混凝土的强度较低时,其塑性变形较大,此时回弹值与混凝土表层强度之间的变化关系不太明显;超声波在混凝土中的传播速度可以反映混凝土内部的强度变化,但对强度较高的混凝土,波速随强度的变化不太明显。

如将以上两种方法结合,互相取长补短,通过实验建立超声波波速—回弹值—混凝土强度之间的相关关系,用双参数来评定混凝土的强度,即为超声回弹综合法。

实践表明该法是一种较为成熟、可靠的混凝土强度检测方法。

4 雷达法钢筋混凝土雷达多采用1GHz 及以上的电磁波,可探测结构及构件混凝土中钢筋的位置、保护层的厚度以及孔洞、酥松层、裂缝等缺陷。

它首先向混凝土发射电磁波,当遇到电磁性质不同的缺陷或钢筋时,将产生反射电磁波,接收此反射电磁波可得到一波形图,据此波形图可得知混凝土内部缺陷的状况及钢筋的位置等。

雷达法主要是根据混凝土内部介质之间电磁性质的差异来工作的,差异越大,反射波信号越强。

雷达法检测混凝土其探测深度较浅,一般为20 cm 以内,探地雷达使用较低频率电磁波,探测深度可稍大些。

此外,该法受钢筋低阻屏蔽作用影响较大,且仪器本身价格昂贵,故实际工程上应用的并不多。

5 冲击回波法冲击回波法是用一钢珠冲击结构混凝土的表面,从而在混凝土内产生一应力波,当该应力波在混凝土内遇到波阻抗差异界面即混凝土内部缺陷或混凝土底面时,将产生反射波,接收这种反射波并进行快速傅里叶变换(FFT)可得到其频谱图,频谱图上突出的峰值就是应力波在混凝土内部缺陷或混凝土底面的反射形成的,根据其峰值频率可计算出混凝土缺陷的位置或混凝土的厚度。
